Как произвести монтаж магистрального фильтра воды.. Этап монтажа

Как произвести монтаж магистрального фильтра воды.. Этап монтажа

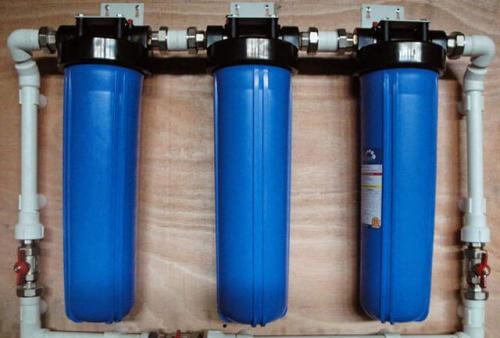

Магистральные фильтры устанавливаются в строгом порядке, который важно учитывать. В первую очередь монтируются фильтры, предназначенные для грубой очистки. Далее – фильтры для механической очистки. Последними монтируются картриджи, предназначенные для смягчения воды, ионизации, очищения от металлов и другие.

Сам процесс монтажа состоит из следующих этапов:

• 1- перекрываем поток воды, поступающий в квартиру. Чтобы слить оставшуюся воду – откройте любой кран и дождитесь, пока вода не закончит течь.
• 2- делаем отметки на стене, где будет крепиться фильтрующее оборудование.
• 3- делаем отверстия для крепления фильтра.
• 4- укрепляем отверстия пластиковыми дюбелями.
• 5- обрезаем трубу. Советуем в этом месте поставить таз, чтобы вода, оставшаяся в трубопроводе, стекла в него.
• 6- крепим к фильтру соединительные муфты. Соединения тщательно герметизируются фум-лентой или герметиком.
• 7- крепим фильтр саморезами к стене, чтобы во время эксплуатации, вибрация от оборудования не повредила трубопровод.
• 8- устанавливаем на трубу запорную арматуру.
• 9- монтируем фильтр грубой очистки.
• 10- в зависимости от типа трубопровода, фильтр грубой очистки оснащается муфтой путем одевания, припаивания или приваривания.
• 11- герметизируем муфты фум-лентой или герметиком.
• 12- соединяем трубопровод с фильтром, туго затягивая соединительные места ключом. Обратите внимание, что у фильтра есть вход «IN» и выход «OUT».
• 13- возобновляем подачу воды.
• 14- необходимо наполнить водой колбу фильтра: для этого откройте кран и подождите пока картридж полностью пропитается.
• 15- монтаж завершен.

Схема подключения магистрального фильтра. Монтаж

Первое, что нужно сделать – закрепить корпус фильтра под мойкой на стене или на внутренней части шкафчика с помощью дюбелей или саморезов.

Подключаться к водопроводу можно, сделав под мойкой ответвление для фильтра от трубы подачи холодной воды .

• Отключается водоснабжение.
• Откручивается гибкий шланг, идущий к смесителю.
• В место разрыва вкручивается переходник с разветвлением. Чтобы не было протечки, резьба уплотняется лентой ФУМ.
• Затем к тройнику производится подключение шланга и крана из комплекта.

Схема подключения фильтра и все комплектующие должны прилагаться к водоочистителю.

Сначала на вход и выход фильтра подключаются гибкие шланги. С подвижной части соединения на устройстве снимается стопорное кольцо, трубка вставляется до упора, кольцо возвращается на место.

• Свободный конец подающего шланга подключаются к отсекающему крану. Для этого с конца крана снимается обжимная гайка, надевается на шланг. Конец шланга надевается на штуцер, гайка навинчивается на место и затягивается до упора.
• Конец трубки для очищенной воды присоединяется к питьевому кранику. Для этого на нее надевается обжимное кольцо, затем пластиковое кольцо, вставляется до упора пластиковый патрубок (эти детали прилагаются к крану). Кольцо из пластика подвигается к краю шланга, который вставляется внутрь патрубка на самом кране, обжимная гайка затягивается с помощью ключа.

• Если в конструкции есть дренажный отвод, в канализационной трубе сверлится отверстие сверлом диаметром 7 мм (выше гидрозатвора), вокруг клеится защитная резинка. Дренажный хомут монтируется на трубу так, чтобы отверстия на нем и трубе совпали, винты затягиваются, обеспечивая плотное прилегание.
• Устанавливается накопительный бак. Его резьба оборачивается уплотнительной лентой, пластиковый кран вручную, без перетягивания, крепится к баку.

Последовательность установки магистральных фильтров. В какой последовательности ставить фильтры для воды

Установка фильтров на воду – правила подключения фильтров разных типов

Всем известно, что вода из центральной водопроводной системы содержит большое количество примесей. При этом речь идет о механических загрязнениях, которые содержат частицы самых разных размеров, о химических веществах органического и неорганического происхождения, о вирусах, бактериях и других микроорганизмах. Решить проблему загрязнений в водопроводной воде можно с помощью фильтра. Однако приобретение изделия – это не самый важный шаг, необходимо правильно выполнить его установку на трубы водопроводной системы.

Монтаж фильтра грубой очистки

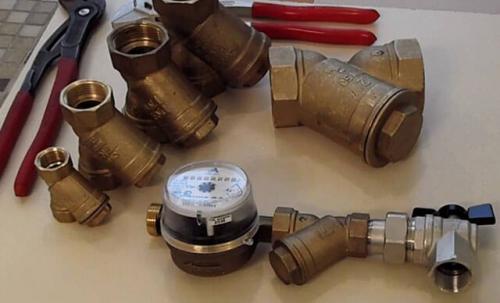

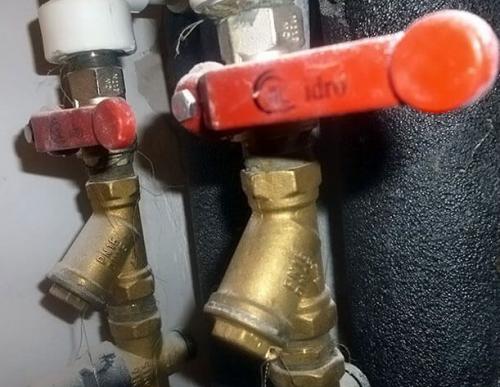

У фильтра грубой очистки есть еще одно название – грязевик. Дело в том, что подобное устройство предназначено для задержки самых крупных частиц механических примесей. Конструкция фильтров грубой очистки имеет несколько вариантов, однако установка всех видов выполняется по одной схеме.

Главным условием, которое необходимо соблюдать при монтаже устройства, можно назвать расположение фильтра сразу после входа в квартиру или дом. Второе условие – установка до счетчика, но после запорной фурнитуры.

Монтажный процесс нельзя назвать очень сложным. Корпус фильтра имеет резьбу, посредством которой прибор накручивают на трубу. Для герметизации резьбового соединения на трубу можно намотать уплотнитель.

Выполняя установку фильтра на воду, необходимо правильно выбрать его расположение. Это обусловлено разными типами фильтра: перпендикулярный и косой. Однако, независимо от типа устройства крышка отстойника всегда должна находиться снизу. В противном случае фильтрация воды будет выполняться в обычном режиме, но примеси станут причиной выхода изделия из строя. Читайте также: «Как выбрать фильтр для воды – виды, различия, особенности очистки, преимущества и недостатки».

Установка фильтра картриджного типа

С помощью фильтра грубой очистки можно очистить воду от крупных механических примесей, однако после этого в воде остается большое количество включений другой природы. В частности речь идет о мелкой механической взвеси и различных растворенных веществах. Для дальнейшей очистки воды используются картриджные устройства для фильтрации. Подобные приборы имеют головную часть, которая фиксируется на водопроводной трубе, и стакан, в который вставлен фильтрующий картридж.

Существует несколько видов наполнителей для фильтра, каждый из которых выполняет очистку воды от загрязнений определенного происхождения. Это могут быть угольные, адсорбирующие, ионообменные наполнители или позволяющие выполнить более тонкую очистку от механических примесей (детальнее: «Фильтр для воды тонкой очистки – виды, назначение, правила выбора»).

Схема установки фильтров для очистки воды во всех случаях одинакова и не зависит от типа наполнителя. В частности предполагается выполнение следующих действий:

• Перед тем как установить фильтр для воды необходимо определить место его расположения. При этом важно учесть, что устройство не должно мешать или подвергаться механическим воздействиям.
• Далее выбирают правильную высоту расположения, здесь принимают во внимание необходимость регулярной замены картриджа. Поэтому чтобы свободно снимать стакан, нужно выдержать расстояние от фильтра до нижней поверхности не меньше 10 см.
• Выбрав оптимальный вариант расположения, приступают к монтажу фильтра для воды. Для начала перекрывают воду в системе и открывают ближайший кран. Такие действия позволят вывести всю воду, которая заполняла трубы.
• Затем нужно вырезать участок трубы для установки фильтрующего устройства.
• Непосредственно перед местом расположения фильтра приваривают кран, с помощью которого будет ограничиваться подача воды в фильтр.
• Для присоединения головной части устройства используют муфты, по окончании установки места соединений подвергают тщательной проверке. Для более герметизации соединений можно воспользоваться дополнительными уплотняющими материалами.
• Выбранный тип картриджа освобождают от упаковки и вставляют в стакан, который в дальнейшем закрепляют на голове устройства.
• После установки фильтра для воды проводят тестирование системы и нового устройства. Для этой цели открывают запорный кран на входе водопроводной трубы в дом и водозаборный кран. Подача воды позволит выявить дефекты в месте установки картриджного фильтра.

Установка фильтра для воды в частном доме. Типы водяных систем для коттеджа

Исходя из принципов и методов очистки воды, следует выбрать схему фильтрации индивидуально. Если в частный дом проведен водопровод, основные проблемы уже решены снабжающей организацией.

При автономном варианте придется озадачиться качеством воды самостоятельно. Для разумного выбора следует изучить типы очистителей и их возможности.

Очищение от взвеси

Первым барьером в схеме водоснабжения частного дома является механический фильтр.

Он предназначен для отделения взвеси крупных фракций (песок, камешки).

Представляет собой:

• перфорированные или щелевидные фрагменты водопровода,
• сетки,
• решетки.

Таких устройств может быть несколько, а изготовить их можно самостоятельно.

Следующий фильтр – грубой очистки . Это элемент врезного типа, отсеивающий крупные частицы загрязнений, его функции сходны с механическим. Его устанавливают перед насосом, чтобы защитить прибор от выхода из строя.

Существует два типа исполнения:

• промывной (разборный);
• со сменными картриджами.

Промывная конструкция позволяет извлечь и очистить сетку и илосборник при сильных загрязнениях. В текущем режиме эксплуатации в некоторых моделях можно открыть встроенный кран и слить немного жидкости для удаления отсеянных частиц.

Важно! Такие фильтры устанавливают только в горизонтально ориентированных трубах. Корпус их выполнен из стали или латуни.

Разновидности промывных систем грубой очистки:

• дисковый (с полимерными дисками на оси);
• магистральный (со съемным сетчатым картриджем);
• осадочный (с фильтрационной сеткой).

Системы со сменными картриджами подходят для труб любой степени уклона, но нужно следить за состоянием фильтрующей части и вовремя ее заменять.

В отличие от магистральных моделей съемные картриджи невозможно очистить, так как они имеют неразборную конструкцию и по мере утраты функций подлежат замене.

Кроме перечисленных существуют еще мешочные фильтры, где применяются уловители-мешки из синтетических нитей, помещенные в колбу. Все типы грубых фильтров монтируются к потоку воды под углом или перпендикулярно, это зависит от типа конструкции.

Вариант соединения может быть муфтовым или фланцевым . Этот барьер позволяет отсеивать частицы 20-400 мкм, среди них:

1. песок;
2. комочки извести и глины.

Внимание! Манометр в комплекте с фильтром грубой очистки поможет определить, когда необходимо промыть сетку.

Системы тонкой очистки

К этой группе фильтров относятся приспособления, очищающие воду до состоянию питьевой. Системы тонкой очистки необходимы при любом виде водоснабжения частного дома.

Степень и формат очистки отличаются в зависимости от типа:

• мембранный;
• сорбционный;
• ионообменный.

Мембранные

Мембранные системы обеспечивают наиболее высокую степень очистки. Технология основана на применении мелкопористых (до 3 микрон) структур .

Выбирая фильтр ультратонкой очистки, следует определить, какая степень деминерализации воды необходима.– для более долгой работы ионизирующего и мембранного фильтров рекомендуется предварять их сорбционным устройством удаления примесей.

Источник: https://gorizont-pro.ru/stati/ustanovka-filtra-dlya-vody-kak-pravilno-montirovat-ochistiteli-v-dome-i-kvartire

Магистральный фильтр для воды в квартиру. Аквафор

Предфильтр имеет корпус, выполненный из высокопрочного армированного сополимера. Предназначен для монтажа на водопроводную трубу диаметром ½ дюйма. Хороший магистральный фильтр для воды для дачи, небольшого по площади загородного дома, которые запитаны от автономного источника – скважины, водяного погружного насоса. Минимальная температура среды на входе +5 градусов, максимальная +38.

Корпус легко разбирается: нижний край верхней крышки имеет насечки для надёжного хвата. Комплектуется сменными фильтрующими модулями на 10 дюймов. Пользователь может выбрать один из двух типов картриджей – с минимальным размером частиц 5 или 20 мкм. Модули имеют градиентную структуру, изготавливаются из безопасного для здоровья полимера. Хорошо очищают от глинистого песка, грязи и механической взвеси.

Достоинства:

• Колбы легко разбираются и собираются при замене фильтрующей загрузки;
• Резьбовые соединения не подтекают;
• В комплекте поставки есть всё необходимое для самостоятельного монтажа;
• Загрузки хватает на 2-6 месяцев в зависимости от интенсивности использования;
• Простая конструкция повышает ресурс оборудования и делает его рентабельным.

Недостатки:

• Не обнаружены.

Соединение корпус-штуцер имеет вставки, изготовленные из долговечной латуни. Это позволяет использовать при монтаже ФУМ-ленту, лён для создания герметичного соединения без риска возникновения напряжений, которые характерные для классических пластиковых корпусов.

Как установить фильтр для воды в ванной. Установка магистрального фильтра

После покупки устройства определяют место для его размещения. Установить его надо так, чтобы обеспечить беспрепятственный доступ для замены картриджей и технического обслуживания. У многих хозяев возникает вопрос о том, где ставить магистральный фильтр, до или после счетчика. Схема расположения устройств будет такой:

1. Запорный кран.
2. Косой фильтр-грязевик , который пломбируется, так же как и счетчик.
3. Водосчетчик.
4. Обратный клапан.
5. Фильтр, а за ним редуктор, либо фильтр-редуктор, объединяющий оба устройства.

Для монтажа потребуются:

• перфоратор;
• шуруповерт;
• лента ФУМ, обеспечивающая герметичность стыков;
• сухая ветошь.

Подключить фильтр магистрального типа несложно. Алгоритм действий следующий:

• Перекрывается подача воды в квартиру, открывается кран на кухне или в ванной комнате. Так сольется оставшаяся в трубах вода. Но перед началом монтажа все равно придется поставить под место врезки тазик для оставшейся в системе воды.
• На стене намечаются отверстия под крепление фильтровальной системы. Ее жесткая фиксация обязательна, иначе вибрации, возникающие при прохождении жидкости через картриджи, могут повредить со временем детали водопровода.
• По меткам сверлятся отверстия, в которые вставляются пластиковые части дюбелей.
• Фильтр соединяется с трубами посредством муфт. Герметичность стыков на клапанах обеспечивает наматываемая ФУМ-лента.

Важно правильно установить устройство: на его корпусе указано направление потока воды стрелкой. На входе в фильтр размещается маркировка «in».

• Устройство фиксируется на стене саморезами, проходящими через крепежные отверстия в его верхней части.
• Проверяют качество установки: возобновляют подачу воды в квартиру, после чего на 4–5 минут открывают один из кранов. За это время картридж промоется, а из системы выйдет воздух. На случай если соединение будет протекать, под ним на первое время оставляют сухую тряпку.
• С момента окончания монтажа отсчитывается срок службы очищающих элементов.
