Виды гаражных ворот, какие лучше. Как подойти к процессу выбора?

Виды гаражных ворот, какие лучше. Как подойти к процессу выбора?

Ещё до проектирования гаражного въезда понадобится изучить, оценить и замерить:

• высоту гаража на въезде и объём на предмет свободного пространства при стоянке автомобиля;
• наличие свободного места перед воротами (сбоку, сверху);
• ознакомиться с ГОСТ 31174-2003 («Технические условия ворот металлических»), со стандартом EN 12433-1:2000 (евразийские межгосударственные требования к расчётам ворот), с конструктивными особенностями и технологическими характеристиками гаражных ворот разных типов;
• определиться с необходимостью дополнительного входа в виде калитки;
• учесть общий стиль дизайна всех построек на участке;
• выбрать способ управления, надёжную запорную систему, авторитетного производителя или решиться на установку ворот собственными усилиями .

Обязательно нужно уделить внимание:

• материалу, из которого выполнено полотно;
• наличию утепления, уплотнителей, качеству покрытия;
• типу подъёмных механизмов;
• устройству автоматики, если она используется; возможности блокировать её на случай неисправности;
• качеству соединительных элементов (петель, кронштейнов);
• надёжности фурнитуры (ручки, засовы) и замков;
• специфике монтажных работ и наличию места для их выполнения;
• дополнительным устройствам безопасности;
• предлагаемому сервису.

В итоге: Если в процессе выбора доминируют следующие требования:

• экономичность проекта — выбирайте распашные или роллетные ворота;
• хорошая теплоизоляция — секционные;
• ограничены в пространстве — откатные или подъёмные;
• нужна надёжная защита от злоумышленников — подъёмно-гильотинные.

Виды подъемных ворот. Основные виды подъёмных ворот

Конструкция гаражных ворот подъемного типа легко и просто выполняет свое основное назначение, кроме того, она обладает рядом важных достоинств, перед иными разновидностями въездных конструкций.

Достоинства:

• нет необходимости оставлять отдельное место для створок, полотно просто уходит в специальное место, обустроенную под потолком;
• система отличается целостностью, потому полностью защищает от незаконного проникновения злоумышленников;
• чтобы вся система идеально вписалась в существующий интерьер, могут применяться разные виды отделки;
• систему разрешается утеплять пенополистиролом, для того, чтобы не пустить внутрь холод, сберечь тепло;
• можно оснастить систему оборудованием для автоматического управления;
• разрешено применять гаражах для одной или нескольких машин.

Нельзя не отметить несколько недостатков данной системы:

• возможность проведения установочных работ только в проемах, имеющих форму прямоугольника;
• поломка части или всего цельного полотна требует его полной замены, небольшой ремонт здесь невозможен;
• нахождение створки в открытом виде, снижает уровень высоты проема;
• механизм выдерживает определенный уровень нагрузки, то нужно учитывать, собираясь утеплять конструкцию;
• монтаж не отличается особенной простотой.

Подъёмно-секционные

Подъемно складные ворота напоминают своим внешним видом рулонные, единственным отличием является размер секций. У подобного устройства они могут варьироваться в пределах 30-50см, двигаются по заранее зафиксированным направляющим рельсам. Между собой эти элементы соединяются креплениями подвижного вида.

не могут быть установлены, если под потолком нет места, куда будет подниматься полотно.

Важно! Основным преимуществом системы является тот факт, что установка конструкции не требует наличия особых навыков, главное, правильно собрать всю систему.

Подъёмно-поворотные

Подъемно-поворотная разновидность – это цельное полотно, что крепится на специальной раме. Она движется вручную, либо под воздействием электрического привода.

Такие ворота обладают важными достоинствами:

• высокая прочность;
• простота;
• стойкость к взлому.

Раму делают из металлопрофиля, она не переклинивает, не перекашивается. Эти модели отличаются бюджетностью, легко монтируются собственными руками. Главное, правильно рассчитать достаточный вес полотна, чтобы механизм легко справлялся со своей работой.

Типы ворот для гаража. Подъёмно-секционные

Эти ворота имеют вид конструкции из металлических щитов, соединённых в единое полотно с помощью специальных петель. Цельная створка из нескольких панелей легко смещается вверх благодаря подъёмному механизму, закреплённому к стенам и потолку помещения. Плавное открытие этих ворот обеспечивают подшипники и прорезиненые ролики на соединительных элементах панелей. С помощью этих деталей створка мягко передвигается по металлическим направляющим.

Подъёмно-секционные ворота в гараже — основательная и тяжёлая конструкция

В открытом положении створка располагается горизонтально под потолком. Чтобы обеспечить дополнительный комфорт при использовании гаражных ворот этого вида, они оборудуются автоматическими приводами, которые бывают двух типов:

1. Торсионная система подъёма гаражных ворот приобрела широкую популярность среди владельцев частных гаражей. Она представляет собой привод, закреплённый к центральной области потолка на расстоянии нескольких метров от приёма. Система соединят секции ворот и привод с помощью троса и тягового рычага.
2. Навальный привод часто применяют для ворот промышленных предприятий, он мощнее, чем предыдущая система, и предназначен специально для массивных ворот. Навальный тип имеет вид электродвигателя, который крепится над проёмом гаража около вала. Механизмы поднимают секции ворот, используя силовое воздействие оборотов вала. Двигатель оборудован специальной цепочкой, которая позволяет управлять воротами при отключении электроэнергии.

Оба типа можно оборудовать специальными устройствами дистанционного управления.

Подъёмно-секционный вид ворот имеет ряд положительных и отрицательных качеств. К плюсам можно отнести следующие критерии:

1. Конструкция экономит место. Благодаря расположению в открытом состоянии створки под потолком ворота не занимают пространство как внутри помещения, так и снаружи.
2. Большие сроки эксплуатации и теплоизоляционные свойства материала. Использование сэндвич-панелей при производстве секций ворот обеспечивает надёжность всего полотна. Применение современных технологий при их создании даёт надёжный теплоизолирующий эффект.
3. Хорошая звукоизоляция. Это качество достигается применением сэндвич-панелей.
4. Универсальное применение. Конструкция допускает установку механизма на проёмах различной величины. Поэтому секционные ворота удобны и в промышленном использовании, и для домашних вариантов.
5. Ворота относительно устойчивы к деформации и механическим повреждениям.

В зависимости от типа крыши гаража различаются и типы подъёмов на воротах

В качестве отрицательных сторон выступают следующие критерии:

1. Отъезжающая створка требует дополнительного места для её установки. Поэтому длина гаража должна быть в полтора раза больше, чем ширина проёма помещения.
2. Стоимость подъёмно-секционных ворот средних размеров (высота 2 м, ширина 3 м), составит около 60–70 тыс. руб.
3. Секционные ворота требуют постоянного обслуживания, так как состоят из многочисленных деталей, элементов и механизмов, которые постоянно приводятся в действие.
4. Низкая устойчивость к взлому. Ворота такого вида целесообразно устанавливать только на охраняемой территории.

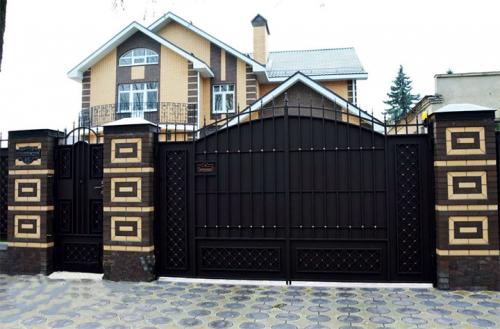

Виды ворот. Виды современных, простых и красивых ворот для частного дома

При выборе типа ограждения для частного сектора ключевое место занимают  ворота. От сложности, способа открытия, материала зависит конечная стоимость и срок установки всего забора.

Ворота для дома ‒ это обязательный элемент двора, где есть автомобиль. При современном ассортименте каждый хозяин сможет выбрать те, которые подойдут именно под его участок. Если же есть опыт в строительстве, то можно купить необходимый набор материалов, фурнитуры и собрать ворота своими руками.

Секционные ворота своими руками — поэтапный процесс установки

Секционные ворота используются сегодня для утепления и герметизации разных (в том числе гаражных) помещений. Подобные конструкции состоят из пружины, поглощающей колебание полотна, другой фурнитуры и направляющих. Само полотно оборудуется специальными механизмами, предназначенными для дистанционного открывания/закрывания посредством пульта, идущего в комплекте.

Секционные ворота

Секционные ворота встречаются преимущественно в тех помещениях, где ограничено свободное пространство. При открывании полотно поднимается вверх, что существенно экономит свободную площадь.

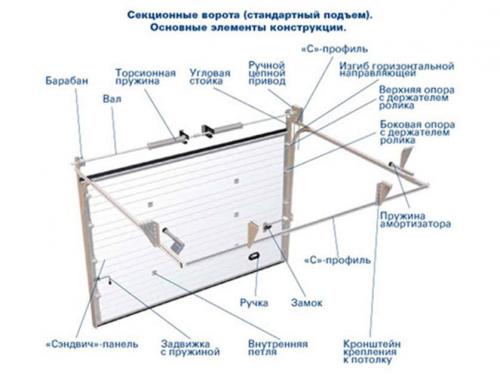

Конструкция секционных гаражных ворот

Внимание! Воротные панели, которые выполняются в любом цвете, при изготовлении покрываются специальным полимерным напылением, защищающим конструкцию от коррозии и обеспечивающим длительный эксплуатационный срок.

При желании в полотно можно встраивать прочное акриловое окно в целях освещения гаража, а благодаря утепляющим сэндвич-панелям конструкция способна работать в достаточно широком температурном диапазоне (от -50ᵒС до +70ᵒС).

Конструкция ворот

Также стоит выделить безопасность подобной конструкции, ведь закрывание обеспечивает специальная запорная система, которая дает возможность автоматически блокировать панель непосредственно после поднятия. При грамотной эксплуатации и четкому следованию инструкции изготовителя конструкция прослужит порядка десяти лет без ремонта и замены отдельных элементов. А теперь выясним, как собрать секционные ворота своими руками .

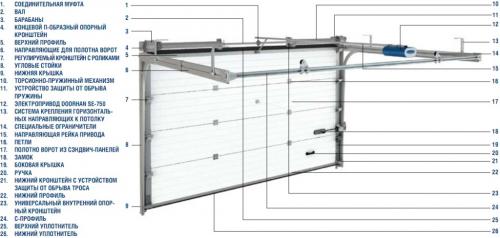

Схема ворот

Разновидности конструкции

Современные секционные ворота подойдут для помещений всех типов.

Внимание! Гаражи, выстроенные ранее, зачастую не отвечает нынешним строительным стандартам, вследствие чего ворота производят в различных модификациях.

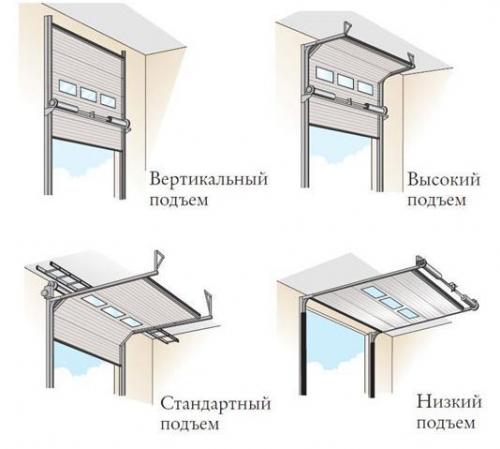

Варианты ворот

Конструкции вертикального подъема

Предназначаются для гаражей с большой высотой подъема. Продаются исключительно в строительных гипермаркетах и отличаются тем, что занимают минимальное пространство при установке.

Конструкции высокого подъема

Такие ворота стоят дороже и используются там, где небольшая высота не позволяет выполнить вертикальное поднятие полотна. Высокая цена объясняется применением подвесных кронштейнов, специальных направляющих и большого количества расходных материалов.

Узнайте мастер класс от подписчика, как увеличить высоту гаража , из нашей новой статьи.

Конструкции стандартного подъема

Используются в помещениях, которые полностью готовы к установке, с минимальной высотой притолоки минимум 18 см. Все элементы выполняются из нержавеющей стали. Самый простой и удобный вариант, оттого наиболее популярный.

Конструкции низкого подъема

Низкоподъемные ворота целесообразны в условиях ограниченной высоты проема (притолоки). К потолку крепятся контрольные элементы и торсионные пружины, и если он низкий, то весь аппарат фиксируется на тыльной части направляющих. Если говорить более конкретно, то такой аппарат состоит из:

• торсионного вала;
• наматывающих шкивов;
• балансировочных пружин.

После выбора подходящей конструкции можно приступать к подготовительным работам.

Цены на секционные ворота

Секционные ворота

Этап 1. Подготовка оборудования

Инструменты

До того как приступить к работе, следует подготовить все необходимые инструменты.

1. Лазерный уровень особенно необходим, если ширина ворот будет превышать 5 м. Дело в том, что обычные водяные уровни дают определенную погрешность (от 1,5 см до 3 см), что недопустимо при установке секционных ворот.
2. Электродрель для крепления отдельных элементов на высоте.
3. Перфоратор мощностью 1,5 кВт для проделывания отверстий в бетоне.
4. Другие инструменты: отвертка, кусачки, плоскогубцы.

Внимание! Приведенный перечень инструментов неполный, все зависит от индивидуальных особенностей ворот и качества подготовки проема.

Также потребуются различные крепежные элементы вне зависимости от того, из бетона выполнены стены или из рыхлого песчаника.

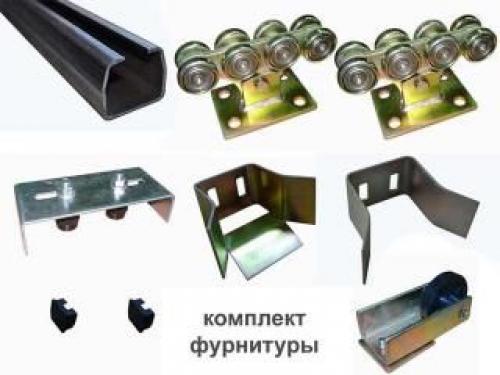

Фурнитура

Этап 2. Замеры

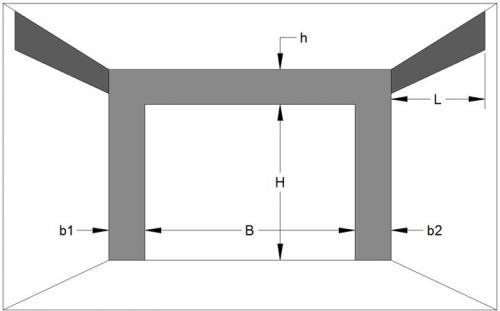

Схема для замеров

Перед заказом секционной конструкции нужно провести тщательные замеры проема и помещения в целом.

Шаг 1. Вначале измеряется величина Н – высота проема. При этом указывается не конкретная высота, а место для въезда машины. Предположим, высота составляет 200 см. В таком случае в заказе необходимо указать на 30 см больше, т. к. после установки чистый проезд будет равняться 180 см.

Шаг 2. Далее измеряется притолока (h). От этого показателя зависит тип выбранной конструкции.

Шаг 3. Определяется ширина проема (В). Полученный показатель увеличивается на 2 см с каждой стороны с учетом будущей конструкции.

Шаг 4. Определяется технический зазор (b1, b2), минимум по 8 см с каждой стороны. Это обеспечит свободный доступ к элементам крепления при сервисном обслуживании.

Шаг 5. В конце измеряется глубина гаража (L). Особенностью секционных ворот считается то, что полотно поднимается к потолку, поэтому глубина должна быть больше высоты.

Этап 3. Подготовка проема

Подготовка проема

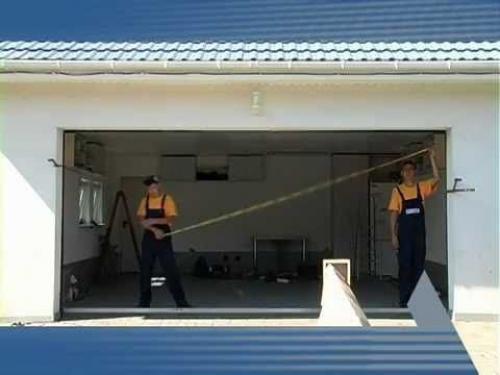

Замеры

После замеров и подготовки инструментов заказываются сами ворота . Обычно на изготовление уходит примерно две недели. За это время можно подготовить проем.

Подъемно-поворотные ворота. Виды подъёмных ворот

Слева — поворотные, справа — секционные подъёмные ворота

Для изготовления ворот и воротных систем существует межгосударственный стандарт — ГОСТ 31174–2003. Этот документ распространяется только на металлические ворота и определяет общие требования и технические характеристики конструкции.

Согласно ГОСТу конструкция подъёмных ворот может иметь три вида:

• подъёмно-секционная;
• подъёмно-поворотная;
• подъёмно-вертикальная.

Подъёмно-вертикальная конструкция ворот в частном строительстве практически не используется, так как для поднятия защитной створки требуется очень большая высота потолков. В основном подъёмно-вертикальные ворота применяются для защиты складских и промышленных помещений с высотой потолка от 500 см.

Подъёмно-секционные

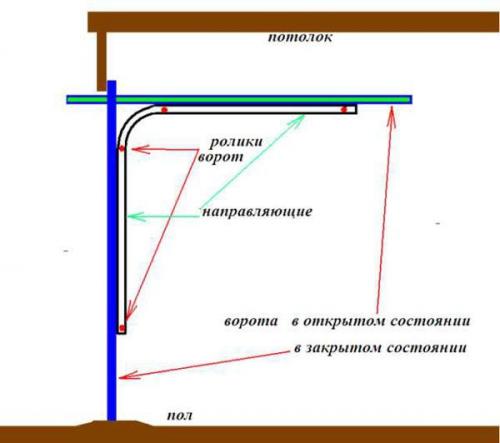

Схема устройства подъёмно-секционных ворот

Полотно подъёмно-секционных ворот состоит из нескольких панелей шириной 40–60 см. Для соединения панелей между собой используются петли шарнирного типа. При открытии защитная створка ворот, состоящая из панелей, затягивается вверх под потолок гаража.

При подъёме верхняя панель начинает смещаться относительно предыдущей — в результате образуется дуга. В итоге все панели собираются под потолком и удерживаются между направляющими.

Перемещение полотна из панелей происходит за счёт торсионной системы и барабанов с пружинным механизмом. Для изготовления подъёмного полотна используется технология, применяемая при производстве сэндвич-панелей.

Внешняя часть полотна изготавливается из оцинкованной стали с полимерным покрытием, а внутренняя часть из теплоизоляционного материала толщиной 50–100 мм. Для изоляции пространства между составными панелями применяется пробковый утеплитель, позволяющий уменьшить промерзание и проникновение холодного воздуха.

К достоинствам секционной конструкции можно отнести:

• минимальное расстояние при подъезде к гаражу;
• высокая теплоизоляция помещения за счёт конструкции защитной створки;
• возможность монтажа ворот в проём различного размера;
• высокая ремонтопригодность защитного полотна за счёт быстрой замены только поврежденной панели;
• эстетически приятный внешний вид.

Среди недостатков подъёмно-секционной конструкции отмечают её сложную технологию монтажа и общую высокую стоимость готового комплекта. Конструкция слабоустойчива к взлому, а при ежедневном использовании элементы подъёмного механизма быстро изнашиваются.

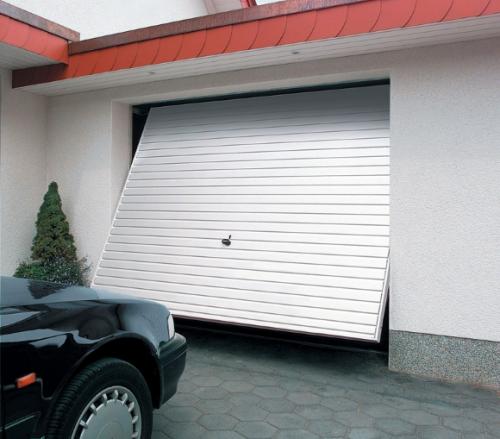

Подъёмно-поворотные

Схема устройства подъёмно-поворотных ворот

Подъёмно-поворотные ворота состоят из цельного защитного полотна и подъёмного механизма. При открывании ворот полотно подается вперед под углом около 90o и поднимается.

Принцип работы поворотных ворот базируется на рычажно-шарнирном механизме и системе противовеса. Конструктивно подъёмно-поворотные ворота состоят из трех частей: опорная коробка по периметру проёма, подъёмная створка со стальной рамой, открывающий механизм.

К достоинствам поворотной конструкции ворот можно отнести:

• устойчивость к взлому за счёт встроенной системы блокировки;
• высокая прочность защитной створки;
• бесшумность и простота открывания;
• сравнительно простая технология монтажа.

Среди минусов можно отметить то, что конструкция ворот имеет большой вес. Это требует сооружения очень прочной рамы. Если защитное полотно ворот будет повреждено, то придется выполнить его демонтаж и замену на новую раму.

При подъёме створки минимальное расстояние от машины до ворот должно быть не менее 150 см. И также владельцы микроавтобусов и высоких автомобилей должный учитывать, что при полном открытии ворот высота потолка уменьшается на 20–25 см.

Какие ворота лучше для гаража. Виды гаражных ворот

Технический прогресс весьма стремительно меняет конструкции въездных порталов. Владельцы автомобилей нередко приходят в недоумение, какие лучше гаражные ворота монтировать для надежной защиты транспортного средства. Предложений много, поэтому проблемой становится выбор подходящей конструкции. Рассмотрим наиболее интересные предложения механизмов.

Секционные

Интересный вариант — сделать ворота на въезде в гараж автоматические секционного типа. Эта конструкция состоит из щитов, которые соединены специальными петлями в цельное полотно. Створка легко двигается вверх посредством использования подъемного устройства, закрепленного на стенах, а также потолке гаража. Плавное открытие гарантируют подшипники вместе с роликами. Благодаря этим деталям секции мягко передвигаются вдоль металлических направляющих.

Достоинства:

• Экономия места. Открытая створка располагается под потолком, не занимая полезного пространства.
• Продолжительная эксплуатация конструкции.
• Современные технологии изготовления сэндвич панелей позволяют получить хороший эффект сохранения тепла в помещении.
• Прекрасная звукоизоляция.
• Применение этой конструкции универсальное. Ее удобно монтировать на проеме любого размера. Благодаря этому секционные изделия удобны как для промышленного использования, так и в домашнем гараже.
• Ворота неплохо противостоят механическим повреждениям, они устойчивы перед деформацией.

Среди отрицательных параметров стоит выделить такие показатели:

• Отъезжающая створка нуждается в наличии дополнительного места при ее монтаже. Из-за этого длина помещения должна быть шире проема примерно в полтора раза.
• Стоимость секционных конструкций средних габаритов составляет примерно 60 тыс. руб.
• Такие изделия нуждаются в постоянном обслуживании, поскольку содержат множество деталей и механизмов, регулярно движущихся.
• Слабое противостояние взлому. Такой вариант закрытия помещения целесообразно крепить лишь на территории, имеющей круглосуточную охрану.

Какие гаражные ворота лучше выбрать

Рулонные

Эта разновидность именуется так, поскольку полотно при открытии наматывается на вал, образуя рулон. Он помещается вверху конструкции внутри защитного короба. Утепленные ламели соединяются шарнирами. Их толщина незначительная — максимум 2,5 см.

Поскольку такие ворота в гараж поднимаются вертикально, сделать их лучше там, где требуется, чтобы они не мешали человеку и транспорту. Для изделия такого типа способ управления обычно выполняют автоматический.

Достоинства:

• удобная конструкция;
• незначительный вес;
• любое декоративное оформление;
• удобно автоматизировать.

Недостатки:

• высокая стоимость;
• слабая защита от взлома.

Какие гаражные ворота лучше выбрать

Откатные

Монтаж ворот откидного типа популярен среди автомобилистов. Такой вариант въездной группы используют, если пространство около гаража ограничено. Для перемещения створок необходимо иметь только немного места рядом с помещением.

Достоинства:

• отсутствуют открывающиеся створки, уменьшающие пространство возле гаража;
• нет ограничений относительно высоты закрываемого проема;
• открывание происходит легко даже после снегопада;
• для открытия не требуется прилагать значительные усилия.

Недостатки:

• сложность монтажа;
• необходимость освобождения территории вдоль строения.

Какие гаражные ворота лучше выбрать

Складные

Конструкция складных ворот — вертикальные алюминиевые секции. При открытом состоянии они соединяются наподобие комнатной ширмы.

Достоинства:

• можно монтировать на любом гараже, независимо от габаритов проема;
• приемлемая стоимость;
• простой ремонт, заключающийся в замене элементов полотна.

Недостатки:

• створки быстро изнашиваются;
• слабая защита против взлома.

Какие гаражные ворота лучше выбрать

Подъемно-поворотные

У этого варианта полотно цельное, оно уходит вверх под потолок, двигаясь по направляющим. Механизм простой, состоит из троса, блоков, а также противовеса.

Достоинства:

• надежность конструкции;
• экономия места;
• удобно сделать автоматический вариант открытия;
• торсионные пружины делают перемещение полотна бесшумным;
• надежно защищают помещение от взлома;
• множество вариантов декоративного оформления.

Недостатки:

• невозможно установить при нарушенной геометрии въезда;
• при подъеме выступающая часть представляет определенную опасность;
• потолочное пространство помещения нельзя использовать для обустройства.

Какие ворота лучше. Преимущества и недостатки откатных ворот

Выбрать откатные ворота иногда сложно, ведь следует учитывать все преимущества и недостатки установки подобной конструкции. Вызваны они прежде всего конструктивными особенностями, необходимостью энергопитания и особенностями ухода за системой.

К преимуществам использования откатных ворот можно отнести:

удобная открывающаяся зона (открытие в сторону дает возможность располагать автомобиль вплотную к конструкции, что особенно важно при маленьких площадях территории);

максимально простое управление (автоматическая система с использованием пульта, фотоэлементов и камер, и даже в ручном режиме такие ворота открываются легко благодаря хорошей балансировке);

незначительный уровень шума при эксплуатации (эффект достигается благодаря использованию современных технологий, специального резинового покрытия роликов и других компонентов);

возможность выбрать материал обшивки;

солидный эстетический вид;

стойкость к воздействию климатических факторов и незначительных механических повреждений;

не требуют расчистки снега;

длительный срок эксплуатации.

Однако не смотря на целый ряд достоинств откатные ворота имеют и собственные недостатки, которые также следуют учитывать при выборе:

необходимость дополнительных строительных работ (бетонирование под столбы и непосредственно ворота);

при сжатом пространстве участка сложно подобрать место для отката ворот;

постоянный контроль за роликовой системой (ее необходимо регулярно очищать от попадающего в нее мусора, снега);

определенные требования к окружающей местности (отсутствие каких-либо перепадов высоты, ведь это приводит к перегрузке и частым поломкам);

сложности при монтаже конструкции, который лучше оставить профессионалам.
