Бетонирование площадки под автомобиль, технология, советы по устройству

На каждом загородном участке обязательно отводится место для стоянки автотранспорта. Для того, чтобы защитить автомобиль и людей от воды и грязи, следует оборудовать специальное место. В этой статье мы расскажем, как правильно осуществить бетонирование площадки под автомобиль, чтобы получить прочное, долговечное, надежное и сухое основание.

Виды площадок для автомобиля

Самые простые парковки — открытые. Выполняются приподнятой над поверхностью земли.

Для стоянки автомашины можно устроить следующие основания:

Рассмотрим устройство места под автомобиль.

Изготовление бетонной парковки

Инструменты, которые понадобятся для изготовления

Выбор места, проведение замеров и расчет площади

Размеры напрямую зависят от количества транспортных единиц, которые будут на ней размещаться. Для одного автомобиля длиной не более 4 м, устраивается парковка шириной 2,5 и длиной 5 м.

Важно! Не следует делать бетонную парковку вплотную к имеющемуся фундаменту. Так как под воздействием температуры бетон расширяется, и это приведет к деформациям.

Необходимо сделать разметку территории, где будут проводиться работы. По углам требуется вбить колья, между которыми нужно протянуть шнур. Таким образом, обозначатся границы парковки.

Подготовка поверхности

Следует удалить слой плодородного грунта (примерно в 20-25 см), чтобы в будущем гниющие под парковкой растения не ухудшали ее характеристики.

Важно! При проведении работ по подготовке основания, следует убедиться в отсутствии подземных коммуникаций.

Рекомендуется выполнять заливку под небольшим углом для стока воды. Основание тщательно выравнивается и трамбуется. Засыпается песчано-гравийная подушка.

Сначала укладывается песок слоем примерно в 10 см. Его следует выровнять, увлажнить и утрамбовать. Затем засыпается щебень. Толщина слоя зависит от предполагаемой нагрузки. В среднем обычно достаточно 10 см. Его также нужно увлажнить и хорошо утрамбовать.

Монтаж опалубки

Перед тем, как выполнять заливку следует обязательно установить деревянную опалубку. Можно обойтись и без нее, использовав для придания парковке формы почву, однако опалубка позволит сделать более ровные очертания.

Толщина плиты под гаража из газобетона. Требования к основанию и влияние на него типа грунта

Самое основное требование, это прочность. Конструкция фундамента должна выдерживать нагрузку от стен и при этом не проседать во избежание трещин.

Второе, это практичность — некоторые виды фундамента могут служить не только основанием для стен, но и полом для будущего гаража. И последнее, это то, что конструкция должна быть максимально защищена от негативного влияния грунта, на котором она устанавливается. Например, это пучинистость и высокая влажность.

Исходя из этих требований, можно сделать вывод какой фундамент для гаража из пеноблоков предпочтительнее.

Если тип грунта пучинистый , например, глина или суглинок, то можно применять два вида фундамента —   это свайно-винтовой и плитный . Ленточный фундамент сразу отпадает, т. к. его потребуется заглублять ниже точки промерзания почвы, а это потребует дополнительных затрат.

Свайно-винтовой  не очень подходит для такой постройки как гараж, т. к. обязательно возникнет проблема с организацией пола, к тому же при строительстве гаража зачастую требуется организовать в нем смотровую яму, что в данном случае сделать будет невозможно.

Плитный фундамент в данном случае будет являться лучшим вариантом, т. к. одновременно будет использоваться и как пол гаража, к тому же проблем с организацией смотровой ямы не возникнет.

При высоком уровне грунтовых вод вариант с основанием в виде монолитной плиты тоже будет предпочтительнее всех остальных, по той причине, что его не нужно заглублять на большое расстояние, а достаточно опустить на глубину не более 30 см.

Если грунт песчаный или каменистый , то можно использовать ленточный фундамент мелкого заложения на песчаной подушке. В дальнейшем придется отдельно заливать пол, что не очень удобно. Плитный фундамент, за счет того, что он изготавливается одной монолитной армированной плитой, будет надежнее.

Из всего сказанного выше можно сделать вывод, что при прочих равных условиях плитный фундамент как нельзя лучше подходи т для строительства на его основе гаража. Рассмотрим как правильно сделать плитный фундамент своими руками.

Какую нагрузку выдерживает 5 см бетона. Нагрузка на полы, или каким должен быть пол при больших нагрузках

При большой нагрузке на полы всегда возникают вопросы:

— Какой толщины бетона будет достаточно?

— Какой класс (марку) бетона принять?

— Нужно ли армировать?

И хоть конструирование полов – это удел архитекторов, но вопросы зачастую обращают к конструкторам.

Итак, какой возможен пирог пола по грунту при больших нагрузках?

1. Верхний слой – это любое покрытие, которое выдерживает именно ту нагрузку, которая у нас в исходных данных (это может быть и цементно-бетонный слой, и эпоксидное покрытие по слою грунта, и полиуретановое покрытие по слою грунта).

2. Стяжка – это подстилающий слой, который не всегда необходим. Допустим, она может быть уклонообразующей, или в стяжке прячутся коммуникации, или же просто верхний отделочный слой пола требует гладкой и ровной поверхности. Прочность стяжки должна быть такой, чтобы она выдерживала нагрузку на полы.

3. Под покрытием укладывается основной несущий слой бетона, толщина и класс которого напрямую зависит от нагрузки. Ниже приведена таблица из старого справочника, которая значительно облегчает жизнь при подборе бетона для полов.

Нужно ли армировать несущий слой бетона? Согласно справочной таблице при данной толщине и прочности пола армирование не требуется – конструкция пола бетонная. Но для обеспечения долговечности пола, учитывая возможность некачественного уплотнения грунтового основания под полом, лучше все-таки заармировать бетон сварной сеткой из проволоки.

4. При необходимости под бетонным слоем укладывается гидроизоляция по слою стяжки толщиной не менее 50 мм (прочность стяжки равна прочности основного несущего слоя бетона).

5. Основание для пирога пола – тщательно уплотненный грунт.

Подробнее по всем слоям можно узнать из СНиП «Полы».

Фундамент плита под гараж из пеноблоков. Факторы, влияющие на выбор фундамента

При индивидуальном возведении гаража из пеноблоков ключевой вопрос — выбор фундамента под него. Здание не является капитальным объектом, имеет легкие стеновые конструкции. Поэтому оно не требует тяжелых, массивных и глубокозалегающих оснований. Но выбор конкретного типа фундамента требует учета более серьезных и важных критериев. К ним относятся: вид и состав грунта, глубина промерзания и подземных вод, общий вес конструкции, размещение объекта.

Гараж из пеноблоков с мансардой

Нагрузка на фундамент для гаража из пеноблоков, а также наличие в нем подвала и смотровой ямы являются отправными факторами для расчетов основания постройки. Они в первую очередь влияют на надежность и устойчивость конструкции, долгосрочность его эксплуатации. Общее давление на фундамент прямо пропорционально высоте стен. Большие размеры несущей части, многоэтажность объекта предопределяют не только заливку более мощного фундамента, но и дополнительное его армирование. Наличие подвала и смотровой ямы существенно осложняет процесс исследования грунта, а также исключает применение отдельных типов фундаментов. Даже едва заметные неточности в анализах могут привести к ошибкам в выборе основания и его выводу из эксплуатации задолго до окончания проектного срока. Чтобы избежать негативных последствий изучение земной структуры следует проводить с участием квалифицированных специалистов.

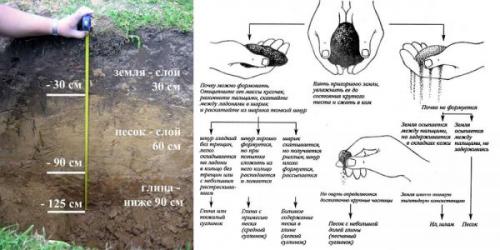

В стандартных условиях основная работа по исследованию грунта больших сложностей не вызывает и выполняется владельцами домохозяйства самостоятельно. Для этого необходимо изучить справочные материалы по местности, находящиеся в свободном доступе, а также проконсультироваться у экспертов, которые будут утверждать проектную документацию объекта. Для конкретизации сведений на будущей строительной площадке бурится скважина или роется яма глубиной примерно 2,5 метра. С каждых 15 — 20 см берется проба грунта, которая сверяется с исходными данными в справочниках или передается экспертам. Для большей точности можно брать несколько проб по всей площади под гараж. Полученные сведения с достаточной точностью дадут ответ на вопросы о типе грунта, глубине залегания грунтовых вод, точке промерзания в зимний период, наличии твердого пласта.

Толщина бетонного пола по грунту. Технические характеристики и параметры

Стяжка, устраиваемая в частных жилых домах или общественных зданиях, конструктивная схема которых подразумевает полы по грунту, обладает следующими техническими характеристиками и параметрами :

• Неармированная стяжка допускается при непучинистых грунтах с модулем деформации от 30 МПа и выше.
• Армированная стяжка должна иметь минимальную толщину 70 мм.
• Оптимальная толщина стяжки в полах по грунту составляет 120 мм для жилых зданий и 200 мм для общественных, торговых или промышленных, при условии отсутствия в них специализированных технологических процессов.
• В случае прокладки скрытых инженерных коммуникаций в теле стяжки, её толщина зависит от диаметра труб и может быть увеличена до 250 – 300 мм, либо на всей плоскости, либо локально.
• Для стандартных эксплуатационных условий в жилых или офисных помещениях, класс бетона для стяжки может составлять В12,5 – В15, а для повышенных нагрузок в магазинах или промзданиях, он увеличивается до В20 – В25 и выше.
• Марка по водонепроницаемости бетона для стяжки пола под полы по грунту составляет W4 – W6, а морозостойкость – от F75 и выше, так как такие конструкции относятся к фундаментам и нулевому циклу, что подразумевает агрессивные условия эксплуатации.
• Фракция гранитного щебня в бетонной стяжке под полы по грунту составляет от 5-20 мм, при толщине до 100 мм и 15 – 30 мм, при мощности свыше 100 мм.
• Для стяжки используется строительный кварцевый мытый песок с габаритами гранул от 1 – 2 до 3 – 5 мм.
• Портландцемент, применяемый для приготовления бетона данной конструкции, имеет марку по прочности не менее М300, но большинство экспертов склоняются к использованию М400 – М500.
• Стяжка армируется дорожной сеткой с ячейкой 100 х 100 мм или 100 х 200 мм, с толщиной прутка от 5 до 6 мм, либо стержневой арматурой периодического профиля класса А500с с диаметром 6 – 10 мм, с ячейкой 150 х 150 мм – 200 х 200 мм, а также с локальными усилениями в зоне повышенных нагрузок или слабого грунтового основания.
• При необходимости, в стяжку толщиной менее 100 мм, добавляется арамидное фиброволокно, которое обеспечивает сплошное армирование и повышает трещиностойкость, а также деформативные свойства железобетонной конструкции.

Источник: https://gorizont-pro.ru/novosti/tolshchina-zalivki-pola-v-garazhe-kak-sdelat-svoimi-rukami

Толщина бетона под камаз. Толщина бетона для площадки под машину

Существует расхожее мнение, что толщина покрытия под те или иные цели в первую очередь зависит от веса автомобиля. На самом деле это не совсем так. Давайте рассчитаем величину нагрузки «на сжатие» (удельное давление) которое испытывает плита бетона от самой тяжелой легковой машины – внедорожника Jeep Cherokee, 2,8 CRD, массой 2520 кг. Определяем удельную нагрузку на бетон:

• Исходные данные для расчета: вес машины 2520 кг, ширина шины 23,5 см, количество шин 4 шт., габариты площади пятна контакта шины с бетоном 23,5х40 см (примерно).
• Определяем площадь давления: 23,5х40х4=3760 см2.
• Определяем удельное давление: 2520/3760=0,67 кг/см2.

Аналогичным методом, зная ширину колеса, количество колес и размеры отпечатка, можно определить удельное давление на бетон создаваемое любой машиной.

Однако! Самая ходовая марка тяжелого бетона М150, используемая для строительства таких сооружений как открытая площадка под машину и пол в гараже, выдерживает давление до 150 кгс/см2. Как следует из приведенного выше расчета, имеется большой запас прочности.

Поэтому удельным давлением, создаваемым любой легковой машиной можно пренебречь и рассмотреть необходимую толщину бетона под машину и толщину бетона в гараже с другой стороны.

При постановке машины на площадку или в гараж бетонная плита и бетонный пол испытывают, в том числе динамическую изгибающую нагрузку от веса движущейся машины. Как известно прочность бетона на изгиб в 8-10 раз меньше чем прочность на сжатие. Другими словами, толщина слоя бетона должна быть достаточной чтобы плита не раскололась под воздействием комплекса сил: динамических изгибающих и статических сжимающих.

Здесь можно воспользоваться практическим опытом и техническими требованиями ГОСТ 10180-2012 в части габаритов контрольных образцов бетона для лабораторных испытаний на сжатие и изгиб. Минимальный размер кубика для испытания на сжатие и изгиб по ГОСТ 10180-2012 – 100х100 мм. Точно такая же цифра фигурирует во всех практических отчетах опытных строителей.

Таким образом, толщина бетона под автомобиль (наружной площадки и пола в гараже) должна быть минимум 100 мм. Это самый оптимальный вариант.

Для надежности, плиту и пол рекомендуется армировать стальной проволокой или стальной арматурой .

Монолитная плита под гараж толщина. Подготовка материалов и начало строительства

Толщина монолитной плиты под гараж и песчаной подушки зависит от почвы, на которой будет строительство. Неустойчивая, подвижная, глубоко промерзающая земля требует котлована глубиной 60-100 см. Плотная устойчивая почва, не подверженная влиянию грунтовых вод позволяет обойтись прослойкой песка в 20-30 см.

Толщина фундаментной плиты под гараж зависит не только от качества почвы, но и от веса гаража . Одноэтажное строение из легких материалов можно ставить на облегченную плиту под гараж толщиной 10 см. Гараж из кирпича требует увеличения толщины плиты на 5 см.

Схема фундамента под гараж из монолитной плиты:

Размер котлована должен соответствовать периметру гаража плюс 20-50 см. с каждой стороны. Определив толщину плиты гаража и песчаной прослойки, выполняют расчет необходимого объема песка и бетона: длина фундамента × ширину × толщину плиты (песчаного слоя).

Бетон для строительства фундамента должен обладать характеристиками:

• прочность на сжатие М300-М400;
• подвижность П3;
• минимальная водонепроницаемость W4;
• минимальная стойкость к промерзанию F200.

Некоторые строители советуют поверх песка засыпать слой щебня толщиной 10-20 см. Мелкий камень служит дренажом и необходим, если грунтовые воды расположены близко.

Арматура для сетки должна иметь диаметр сечения не меньше 1,5 см . Прутья укладывают перекрестно, на расстоянии около 20 см. Для устойчивости конструкции используют два слоя арматурной решетки, расстояние между которыми около 5 см.

Кроме бетона, песка, щебня и арматуры потребуются :

• лопаты;
• доски для опалубки;
• крепеж;
• бетономешалка;
• разметочный шнур и уровень.

В подготовленный котлован засыпают слой песка , который обильно поливают водой и дают полностью высохнуть. Песок считается достаточно утрамбованным, если на нем не остаются следы после того, как прошел человек.

Поверх песка засыпают щебень или гравий, которые так же тщательно утрамбовывают. Верхний слой утрамбованной подушки заливают тонким слоем бетона – это подбетонка. При большой подвижности почвы подбетонку укрепляют одним слоем арматурной сетки .

Гидроизоляция, опалубка и заливка

Существует несколько способов гидроизоляции монолитной плиты–фундамента . Самый распространенный и простой в исполнении – использование рулонной гидроизоляции .

Современные материалы (стеклоизол, рубемаст ит.п.) гораздо прочнее применявшегося в прошлом рубероида. Они относительно эластичны, не ломаются на сгибах и устойчивы к перепадам температур.

Для защиты бетонной плиты снизу материал укладывают на подбетонку или прямо на подушку, склеивают швы при помощи газовой горелки. Края материала загибают вверх на 10-20 см.

Второй по частоте использования способ гидроизоляции плиты-фундамента – обмазочная гидроизоляция – модифицированный битум наносят кистью или валиком на подбетонку, а после высыхания поверх заливают плиту. Боковые стороны и верх застывшей плиты также обрабатывают раствором.

Менее распространена проникающая гидроизоляция, которая основана на химической реакции и действует длительное время, запечатывая мельчайшие трещины, образующиеся в бетоне . Это самый дорогой способ и в строительстве гаражей он используется крайне редко.

Толщина монолитной плиты под гараж и песчаной подушки зависит от почвы, на которой будет строительство. Неустойчивая, подвижная, глубоко промерзающая земля требует котлована глубиной 60-100 см. Плотная устойчивая почва, не подверженная влиянию грунтовых вод позволяет обойтись прослойкой песка в 20-30 см.

Толщина фундаментной плиты под гараж зависит не только от качества почвы, но и от веса гаража. Одноэтажное строение из легких материалов можно ставить на облегченную плиту под гараж толщиной 10 см. Гараж из кирпича требует увеличения толщины плиты на 5 см.

Схема фундамента под гараж из монолитной плиты

Размер котлована должен соответствовать периметру гаража плюс 20-50 см. с каждой стороны. Определив толщину плиты гаража и песчаной прослойки, выполняют расчет необходимого объема песка и бетона: длина фундамента × ширина × толщина плиты (песчаного слоя).

Требования к бетону

Бетон для строительства фундамента должен обладать характеристиками:

• непрерывная прочность на сжатие не менее 20 МПа;
• непрерывная прочность на изгиб не менее 10 МПа;
• пористость не более 5%.

Некоторые строители советуют поверх песка засыпать слой щебня толщиной 10-20 см. Мелкий камень служит дренажом и необходим, если грунтовые воды расположены близко.

Арматура

Арматура для сетки должна иметь диаметр сечения не меньше 1,5 см. Прутья укладывают перекрестно, на расстоянии около 20 см. Для устойчивости конструкции используют два слоя арматурной решетки, расстояние между которыми около 5 см.

Дополнительные материалы

Кроме бетона, песка, щебня и арматуры потребуются:

• цемент;
• вода;
• монтажный инструмент.

В подготовленный котлован засыпают слой песка, который обильно поливают водой и дают полностью высохнуть. Песок считается достаточно утрамбованным, если на нем не остаются следы после того, как прошел человек.
