Любая строительная работа должна начинаться с планирования, и возведение садовой альтанки или беседки отнюдь не является исключением. Конечно, проще всего заказать проект прямоугольной беседки профессиональным инженерам, но при наличии определенных навыков строительных работ можно справиться с задачей и своими силами. Тем более что ничего особо сложного в конструкции нет, а это значит, что нам придется только точно выдержать размеры.

Общая схема конструкции

Проектировка беседки

Определение размера

Прежде чем начать строить чертеж прямоугольной беседки, нам необходимо определить ее габариты:

• Во-первых , строение должно помещаться на нашем участке, и при этом не мешать перемещению. В идеале, беседку нужно располагать на удалении от жилых и хозяйственных построек – такой подход обеспечит оптимальные условия для комфортного отдыха.

Вариант со стандартными размерами

• Во-вторых , внутри должно быть достаточно просторно. Если мы говорим о прямоугольных моделях, то они изначально планируются как навесы для довольно большого числа людей. Как минимум, вся ваша семья должна там размещаться с комфортом.
• В идеале ширина подобного сооружения должна составлять от 2,5 до 3,5 м, а длина  — от 4,5 до 6 м. Сделаем меньше – будет тесно, а конструкция с большими габаритами будет смотреться громоздко.

Обратите внимание! Если планируется установка очага или барбекю, то в этом случае необходимо заложить в одном из торцов площадку примерно 2х3 м. Этот  запас необходим для того, чтобы дым и жар от углей не мешали отдыху.

Выбранные размеры можно будет скорректировать в процессе построения подробного плана. Естественно, делать это нужно так, чтобы общие габариты не «вылезли» за пределы отведенной для сооружения площади на участке.

Проект беседки-пагоды

Когда с размерами определились, можно браться за линейку или за специальную компьютерную программу. В любом случае принципы, по которым мы будем вести построение, остаются неизменными.

Статьи по теме:

• Проекты беседок
• Чертежи беседок для дачи с размерами
• Проекты беседок для дачи

Построение чертежа основания

Начинать проектировку нужно с построения схемы основания.

В качестве примера мы возьмем столбчатый фундамент из бетонных блоков 250х250 мм:

План-схема фундамента

• На лист бумаги (желательно использовать миллиметровку – так новичку будет гораздо проще избежать ошибок) наносим контур строения в соответствии с выбранными размерами.
• На чертеж накладываем осевые лини, проходящие через середину длинной и короткой стороны.
• Ориентируясь на положение осевых линий, отмечаем места, в которых будет проводиться установка элементов фундамента

Устройство и внешний вид основания

• Опоры нужно размещать равномерно. К примеру, для варианта с шириной 3,4 и длиной 5 м оптимальным шагом между столбиками из бетона будет 1,4 м, как показано на схеме.

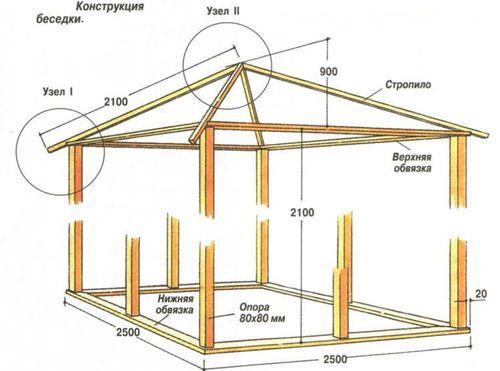

Чертеж беседки 3х4. Проекты и чертежи беседок размером 3х4

Проект беседки 3*4 – возможно самый популярный вариант для дачи. Чертеж его найти очень просто, реализовать из дерева несложно, готовую конструкцию из металла, например, можно приобрести в магазине. При этом на такой площади с удобством размещаются 6 человек и остается место для разных функциональных приспособлений.

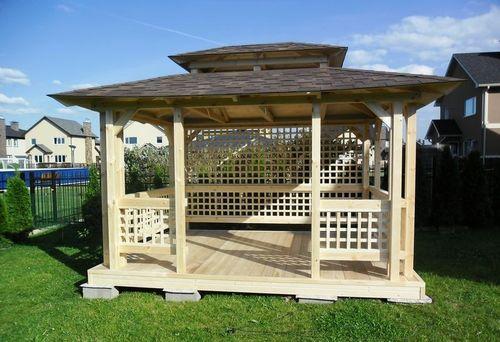

Проект беседки 3*4

Материалы для строительства

3*4 – достаточная площадь для экспериментов. Даже своими руками беседку по чертежу можно сделать из самых разных материалов.

• Дерево – конечно же, является фаворитом. Деревянные резные павильоны, бревенчатые «избушки», строгие чайные домики из дерева, не говоря уж о самых простых конструкциях для дачи – такие проекты наиболее популярны. Материал обладает малым весом, очень легко обрабатывается, имеет доступную стоимость и эстетически очень привлекателен. Форма и размеры садовой беседки могут быть самыми разными, тип – открытая, закрытая постройка, тоже реализуется любой.

Деревянная беседка

Чаще всего для сооружения на даче используется брус – строганный или профилированный. Первый вариант имеет четкую геометрическую форму, значительно облегчающую укладку. Профилированный брус чаще применяют для закрытых и полуоткрытых павильонов, так как его особенность – наличие пазов и выступов, позволяет получить стены очень высокой прочности и заметно улучшить теплоизоляционные их качества.

Беседка 3 на 4

Однако и для открытых конструкций брус подходит по тем же причинам: легкая укладка и малый вес.

• Металл – подходит для легких летних вариантов. Стальной каркас может быть разборным, что позволяет установить павильон летом и спрятать на зиму. В качестве отделочного материала используется поликарбонат, обычная ткань, полиэтилен, антимоскитная сетка. Для зимних домиков 3*4 м такой вариант не подходит.
• Камень или кирпич – чаще всего материал используют при сооружении полузакрытых или закрытых павильонов. Сооружение такое требует куда более тяжелого фундамента, так что обычно является более функциональным, чем обычная садовая беседка. Здесь устанавливают мангал, сооружают печь с камином, проводят отопление, если предполагается пользоваться постройкой зимой и так далее.

Количество материала зависит не только от площади, но и от стиля строения, высоты и формы. На фото – беседка 3*4 для дачи.

Чертеж беседки

Типы сооружений

12 кв. м – довольно большая площадь. По сути, это вполне просторная комната, могущая взять на себя роль своеобразной гостиной и каким-то образом комбинироваться с летней кухней. Однако такую же площадь может занимать и обычная площадка под тентом, предназначенная для летних посиделок большой компанией.

Беседка из дерева

В общем, все проекты разделяют на несколько видов:

• открытые – не предполагают остекления, устроены максимально просто, чаще всего с односкатной крышей. В некоторых моделях даже перила отсутствуют, например, шатровая конструкция на металлическом каркасе. Такая постройка сооружается по собственному или готовому чертежу. Как правило, фундамент требуется самый легкий;
• полуоткрытые – одна стена такого сооружения полностью отсутствует, остальные включают оконные проемы. Можно найти варианты, как с остеклением, так и без него. Такие беседки часто оборудуются мангалами;
• закрытые – обычно утепленные, здесь наличествуют и застекленные окна и двери. Если беседка 3*4 м своими руками будет использоваться и зимой, сюда проводят электричество и обеспечивают отопление. Окна устанавливают металлопластиковые, а стены утепляют. Закрытые павильоны обычно менее нарядны, чем открытые, но зато могут иметь более сложную конфигурацию и обустраиваются надежнее;
• комбинированные – часть постройки является закрытой, а часть – открытой, представляя собой подобие веранды.

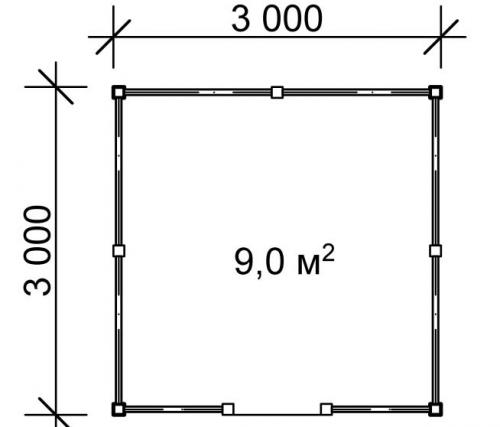

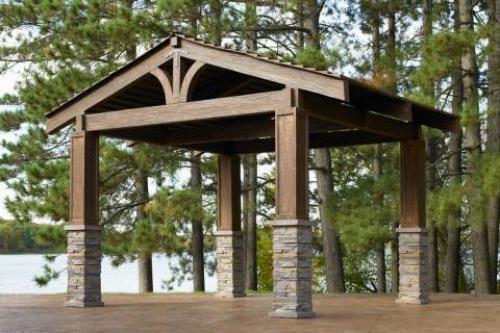

Чертеж беседки 3х3. Этапы возведения и обустройства беседки

Строительство беседки, как и любого другого объекта, состоит из нескольких этапов.

Это:

• проектирование или привязка готового проекта к местности;
• очистка площадки и разметка осей строения;
• обустройство основания;
• установка каркаса или возведение стен;
• монтаж крыши;
• финишная отделка;
• наполнение интерьера мебелью и аксессуарами.

По каждому из этих пунктов нами будет предложена краткая инструкция. По поводу первого пункта скажем так. Не каждый человек, тем более, если он далёк от строительства, сможет правильно, без подсказки профессионалов, спроектировать беседку.

Сложно определиться с типом фундамента и глубиной его заложения, подобрать материалы, соблюсти пропорции строения, соорудить красивую крышу.

План беседки из дерева, размером 3х3м

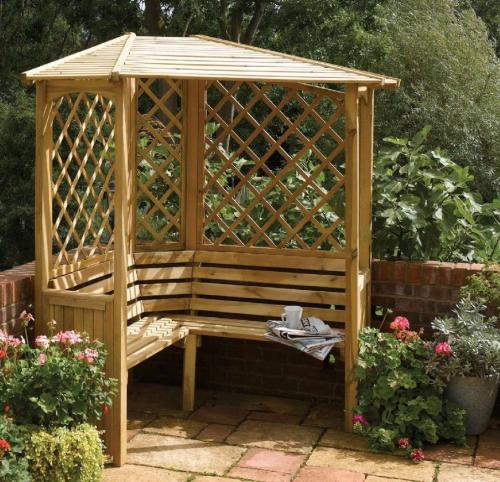

• Но если постройка будет стандартной: деревянная беседка угловая (см. Беседка угловая: оригинальное строение на приусадебном участке ), квадратная или беседка в виде многогранника, по поводу проекта можно не переживать. В интернете можно найти готовые чертежи: на каркасную часть и на крышу отдельно. Даже такой простой план, который мы привели в пример, поможет определиться с количеством и местом расположения вертикальных стоек. А это уже немало.
• Строение, имеющее пролёт длиной в три метра, не обязательно должно иметь в плане форму квадрата. Такое расстояние, к примеру, беседка деревянная восьмигранная может иметь между противоположными гранями. При этом её площадь составляет практически те же 9м2 – просто у строения другая конфигурация.

Деревянные беседки угловые

• Кстати, многогранная беседка визуально всегда кажется просторнее, и её вместимость, как ни странно, больше. Выбрав подходящий чертёж, подумайте сразу о том, какие декоративные элементы беседки из дерева, будут выполняться – ведь вам нужно рассчитать необходимое количество материала.

И ещё: отметьте на чертеже место расположения печи, если таковую планируется поставить (см. Печь для беседки по всем правилам ). Ведь под неё нужен фундамент, и возводить его следует параллельно с фундаментом беседки. Если будете проводить коммуникации, обозначьте так же точки их ввода.

Чем обусловлена конструкция постройки

Подготовка основания под беседку может производиться по-разному. Всё зависит от рельефа участка, климатических особенностей местности, типа грунта и коэффициента его влажности.

Если площадка располагается на возвышенности, придётся ставить беседку на сваи. Это проще, чем перелопачивать тонну грунта, пытаясь выровнять основание.

Итак:

• В регионах, где зимой выпадает высокий снег или на низинном участке, регулярно заливаемом ливневыми водами, нужно подумать о том, чтобы поднять строение как можно выше над поверхностью грунта. Организация водостока тоже является неотъемлемой частью земляных работ на таких участках.

Беседка из кирпича и дерева

• В подобных ситуациях выручают те же сваи — либо фундаментные столбы из кирпича, бетонных блоков, монолитного бетона, которые выводятся на поверхность на необходимую высоту. Точно так же может быть возведён и ленточный фундамент, плавно переходящий в цоколь и даже в высокий кирпичный парапет беседки.
• При этом деревянные стойки сразу замоноличиваются в кладку, и смотрится это примерно так, как на фото сверху. Беседка может быть чисто летним сооружением, если она, к примеру, стоит на даче, которую в остальное время не посещают. Но когда её строят рядом с жилым домом, есть все резоны сделать уютный и тёплый уголок для всесезонного использования.

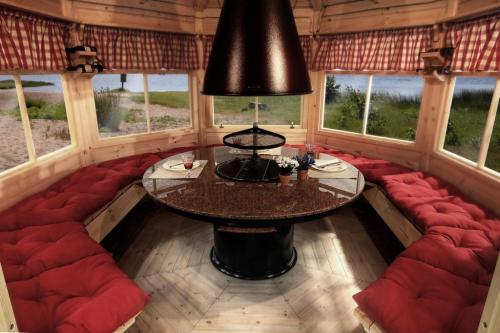

Зимняя беседка в скандинавском стиле

В таком случае, стены делают капитальными, утепляют их, остекляют все проёмы, даже устанавливают в беседке камин. Естественно, цена строения при этом возрастает, но оно может стать не менее комфортным, чем гостиная в доме. Уют в ней целиком и полностью зависит от того, какой мебелью и аксессуарами будет наполнено внутреннее пространство.

Чертеж беседки с мангалом. Беседки с мангалом барбекю и печкой своими руками

– это очень удобная конструкция. Такую постройку можно сделать самому, главное — правильно составить проект.

Разметка и постройка фундамента

Перед началом строительства следует подготовить место под постройку. Далее нужно наметить контуры будущей конструкции согласно ее чертежу. По углам будущего сооружения вбивают металлические вехи. После этого, в середине каждой стены и по углам, роют ямы под опорные столбы. Глубина ямы должна быть ниже точки промерзания грунта.

На дне ямы делают десятисантиметровую подушку из песка и щебня. Затем производится кладка на цементный раствор. Для этого на дно ямы выкладывают раствор из, поверх него укладывают параллельно два кирпича. Затем слой раствора и два кирпича, уложенные поперечно первому ряду и т.д. В центре каждого столба оставляют навыпуск арматурный прут.

Для изоляции фундамента на него настилают рубероид. Когда основа хорошо застынет, из деревянных брусьев делают нижнюю обвязку постройки и прикрепляют ее к металлическим прутам, оставленным в каждом столбе. Далее монтируют верхние столбы и каркас.

Сооружение основания пола

Обустроить пол в беседке можно несколькими способами, каждый из которых имеет свои плюсы и минусы. В основном пол делают после фундамента. По всей площади фундамента создаётся «платформа» и на ней возводят стены и крышу.

Наиболее популярным и простым вариантом является деревянный пол на лагах. Такой пол можно установить на любой фундамент: ленточный, столбчатый или ж/б плиту.

Монтаж деревянного пола начинают после того, как бетон застынет. Начинают с обвязки по периметру, используя только сухой брус.

Далее на торцах бруса вырезают четверти для его стыковки между собой, и в нужных точках просверливают. Подкладыва подкладку из рубероида, на готовые шпильки на фундаменте надевают брус и притягивают шайбой. Затем с помощью стальных уголков закрепляют промежуточный брус.

Чтобы пол не прогибался, перпендикулярно балкам каждые 50-60 см устанавливают лаги. Если у вас беседка сложной формы, необходимо дополнительно установить лаги поверх обвязки. Это поможет нормально закрепить обшивку. Каркас обшивают шпунтованной половой доской, которую укладывают перпендикулярно лагам. При необходимости пол шлифуют и покрывают защитным лаком.

Бетонный пол зачастую делают в беседках с барбекю и зонах для приготовления пищи. Такой пол, как правило, делают в виде стяжки по грунту.

Конструкция стен и крыши

Для беседки открытого типа монтируют столбы-опоры, которые устанавливают вертикально. Опорные брусья монтируют на брусья горизонтальной обвязки. Для безопасности конструкции вертикальные стойки можно укрепить поперечными балками. Между опорами устанавливают ограждения из перил и балясин.

Конструкция крыши беседки, особенно угол наклона, напрямую зависит от климатических условий местности. То есть, угол наклона зависит от скорости ветра, от количества осенних и зимних осадков и т.д. Если у вас в летнее время температура воздуха очень высокая или вы планируете обустроить барбекю, то кровельный материал должен быть огнеустойчивым.

Каркас крыши начинают монтировать на земле. Торцы балок с одной стороны вырезают под углом 45 градусов, с другой вырезают замки и соединяют. Готовую конструкцию крыши поднимают и устанавливают на каркас.

После этого берутся обшивать крышу, используя фанерные листы или доски. Трубу для дымохода обшивают асбестовым картоном. Далее переходят к монтажу кровельного материала. Для этого обычно используют металлочерепицу или профнастил.

Возводя беседки, будьте особо осторожны, соблюдайте правила пожарной безопасности и следуйте проектным инструкциям.

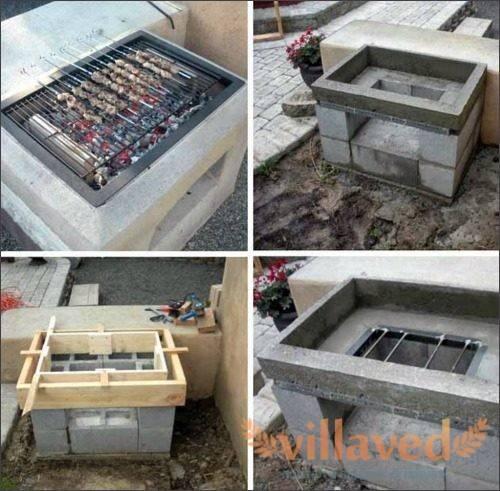

Установка мангала

После того, как бетон основания подсохнет, приступают к возведению мангала. Работы начинают с устройства подставки под печь. Образовавшуюся полость под подставкой можно использовать как дровник. Затем начинают укладывать согласно схеме кирпичи.

Установка мангала пошагово

Первых два ряда укладывают, заполняя все пространство внутри периметра будущей печки. Последующие ряды выкладывают по периметру мангала, создавая дровницу. Кирпичи, положенные по периметру, будут основанием печи. Далее делают отверстие высотой из семи кирпичей для приготовления пищи.

Когда конструкция готова, оборудуют дымоотвод, размещая кирпичи по кругу. Внутри дымоход покрывают металлом, а наверху располагают металлический колпак, который будет защищать мангал от осадков.

Источник: https://mebel-doma23.ru/stati/chertezh-besedki-s-razmerami-iz-metalla-besedki-iz-metalla-chertezhi-i-instrukciya-postroyki

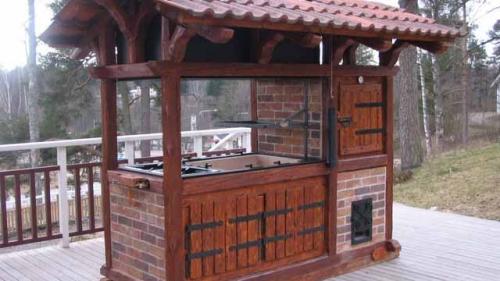

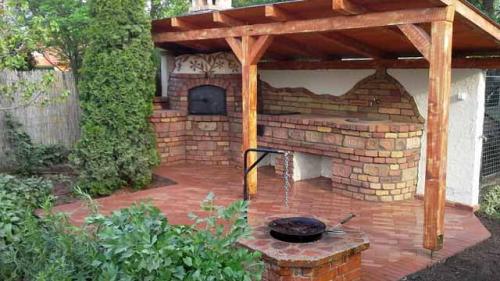

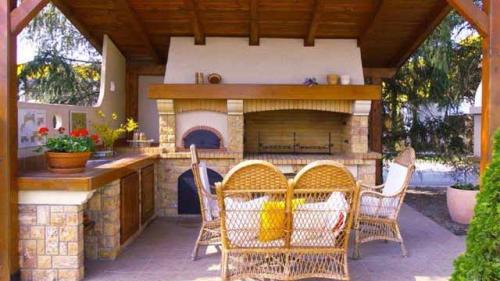

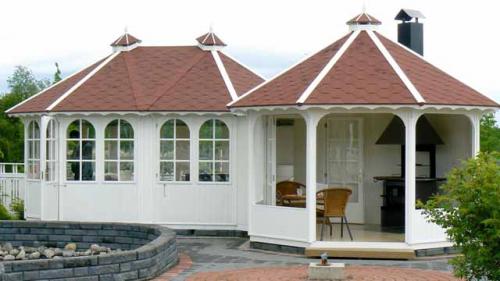

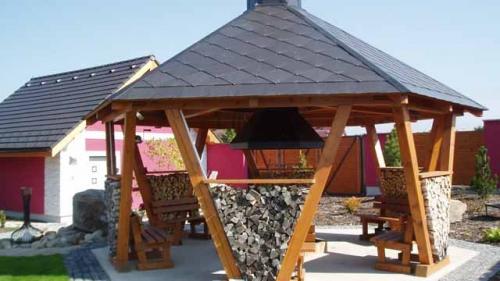

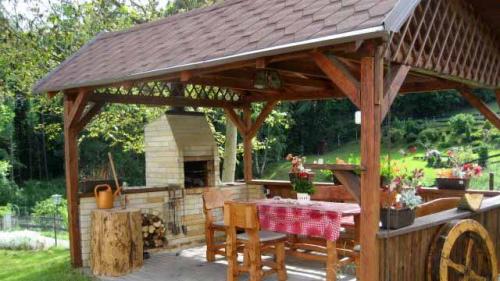

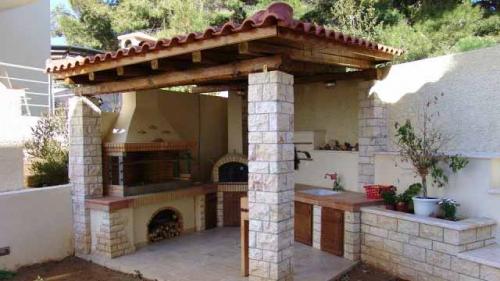

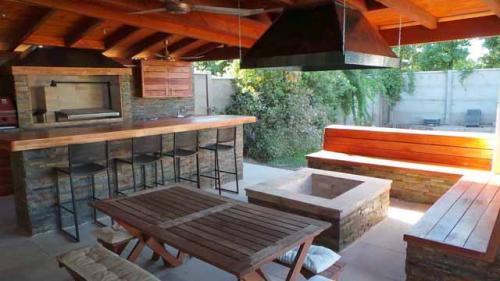

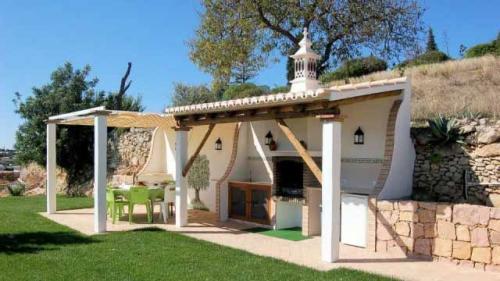

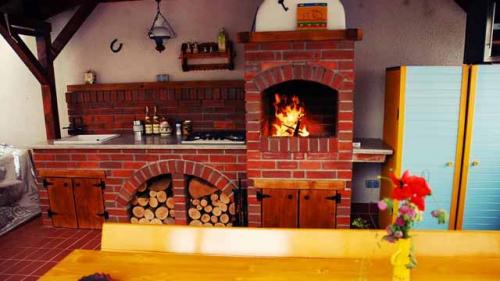

Прямоугольная беседка с мангалом. Ваша беседка с мангалом: важные детали
