Схема электропроводки в квартире. Особенности проводки в новых домах

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники. Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое. При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву.

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов. Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению. Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

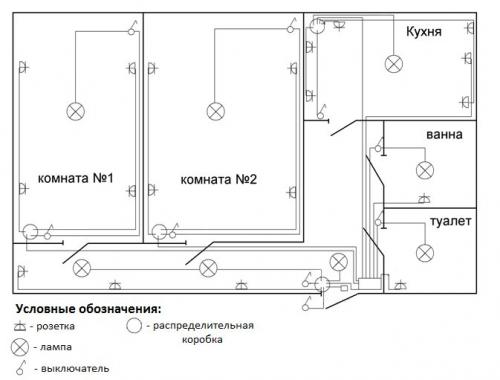

Схема электропроводки в двухкомнатной квартире

Если вы решили заменить проводку в хрущевке, тогда перед выполнением работ вам необходимо изучить схемы электропроводки в двухкомнатной квартире панельного дома. Схема электропроводки в двухкомнатной квартире поможет вам выполнить качественную проводку.

Теперь мы представим вашему вниманию современные проекты размещения розеток, выключателей и распределительных коробок. Также мы расскажем основные рекомендации по составлению электрической схемы своими руками.

Как самостоятельно начертит план?

Если вы желаете самостоятельно начертить план размещения розеток, выключателей и распределительных коробок. В двухкомнатной квартире вам необходимо учесть следующие моменты:

Не следует устанавливать один автоматический выключатель. Вам нужно два выключателя. К одному будут подключаться розетки, а ко второму выключателю будет подключена линия освещения. Схема розеточной линии в 2-х комнатной хрущевке также должна быть разделена на несколько групп.
Чтобы самостоятельно начертить проектную схему электропроводки в двухкомнатной квартире вам следует использовать ксерокопию схемы жилья. В этом документе вы сможете найти чертеж всех комнат. Именно поэтому у вас больше не возникнет проблем с монтажом.
Высота установки розеток должна нормироваться по ГОСТу. Также вы можете руководствоваться правилами ПУЭ. Благодаря этим документам вы сможете найти оптимальный вариант размещения.
Каждая комната обязательно должна иметь собственные розетки. Только ванная комната не должна иметь распределительную коробку. В ванной комнате повышенная влажность и поэтому вам лучше поместить распределительную коробку в коридоре. Оттуда вы сможете выполнить разводку освещения и розеток.
Обычно застройщики не проводят электричество на балкон. Если вы приобрели себе новую квартиру, тогда разводку электропроводки вам необходимо сделать самостоятельно. Если вы делаете замену электропроводки и вам необходимо вывести свет на балкон, тогда лучше установить дополнительную распределительную коробку .
Щиток обязательно должен иметь защитную автоматику. Они способны защитить электропроводку в двухкомнатной квартире от перенапряжения или замыкания.
Если ваша комната извилистая, тогда вам лучше будет установить несколько светильников. Они будут управляться с помощью двухклавишного выключателя. В другом случае освещение в квартире будет недостаточным.

Простая схема электропроводки в доме. Выбор кабелей и комплектующих

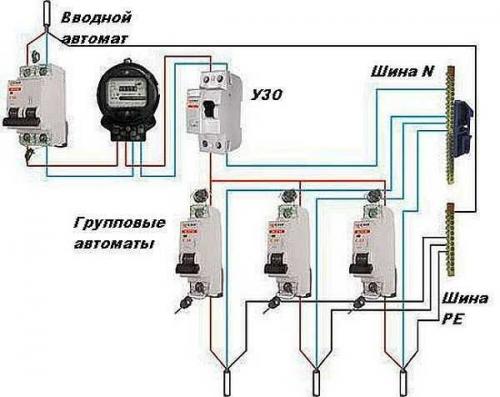

Стандартная сегодня схема электропроводки частного дома включает в себя два автомата. Один — входной — устанавливается до счетчика, как правило на улице. Его и счетчик опломбируют при вводе в строй. Второй автомат УЗО ставят в доме перед щитком. Ток срабатывания (отключения) этих устройств подбирается так, чтобы первым отключался автомат, установленный в доме (его величина тока чуть меньше). Тогда при аварийном срабатывании вам не нужно будет лезть под крышу.

Типовая схема электропроводки частного дома: групп может быть много разных

Если расчетная нагрузка меньше 15 кВт схема стандартная — УЗО+автомат, счетчик и дальше деление на группы. При большей потребляемой мощности необходима будет установка трансформатора, его параметры и параметры всего оборудования будут указаны в проекте.

В последнее время при подключении частного дома к электросети, требуют устанавливать счетчик и автомат на улице. Это требование законодательно ничем не подтверждено, просто так электрослужбе легче контролировать потребление. Если хотите, можно побороться, если нет — выбирайте счетчик и автомат в корпусе с повышенной пыле- и влаго- защищенностью — класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше — IP-44, соответственно будет ниже и цена.

Выбор кабелей

Для электропроводки в частном доме лучше использовать кабели, а не провода. У них изоляция, как минимум в два раза лучше, потому и требования по прокладке не такие жесткие, да и использовать их безопаснее. Вся внутренняя разводка должна в частном доме должна быть сделана с защитным заземлением . Ранее таких требований не было, теперь же многие электроприборы имеют трехконтактные вилки и для безопасной работы требуют заземления. Потому кабель должен быть трехжильный.

В электрических кабелях жилы делают из меди или алюминия. Хоть алюминий и дешевле, его используют реже: он жесткий, чаще ломается, с ним сложнее работать. При самостоятельной разводке электропроводки в частном доме и отсутствии опыта это может стать проблемой. К тому же в деревянных домах внутри он вообще использоваться не может.

Определение сечения жил

После того как определились с материалом, можно выбирать диаметр жил кабеля. Делают это в зависимости от планируемой нагрузки на линии по таблице.

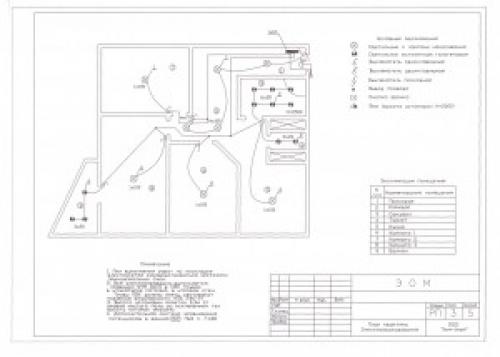

Схема электропроводки в 3-х комнатной квартире. Электропроект 3-х комнатной квартиры

Электропроект городской квартиры три комнаты и девятью помещениями. Электрическая проводка выполняется скрыто, в полу и стенах. Для проводки используется электрический кабель NYM 3×2,5 мм. Хорошо продумана электропроводка кухни по типу «звезда».

Электропроект городской квартиры три комнаты – экспликация

Экспликация городской квартиры указывает на девять помещений в квартире, включая прихожую, коридор, туалет, кухню, комнаты 1,2,3, балкон.

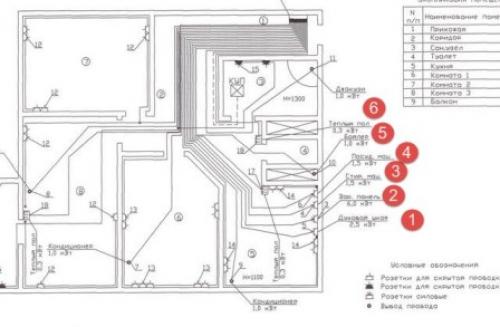

Остановимся на схеме электропроводки кухни

На схеме электрооборудования кухня занимает особое место. На схеме отлично прописаны все розетки кухни, а именно:

Розетка духового шкафа (2,5 кВт);
Варочная панель (6 кВт);
Стиральная машина (1,5 кВт);
Посудомоечная машина (1,5 кВт);
Бойлер (1,0 кВт);
Подвод электропитания к теплому полу (0,3 кВт);
Группы розеток для переносных бытовых приборов.

Все розетки должны иметь заземление.

Тип разводки электропроводки на кухне «звезда» в комбинации со шлейфом. «Звезда» предусматривает подключение всех вышеперечисленных приборов отдельными электрическими кабеля непосредственно от квартирного щита, с защитой отдельными автоматами и УЗО.

Посудомоечная и стиральная машина защищены, дифференциальными автоматами ABB DS941. Для электропроводки используется электрический, автоматы защиты фирмы ABB, марка S231.

Весь электропроект насыщен бытовыми приборами, включая электрическую сеть для системы кондиционирования квартиры. Для удобства и согласно техническому заданию, электропроект предусматривает.

Электропроект квартиры три комнаты — схемы

Схемы откроются в новом окне в формате 2356 х 1680.

1. Схема расположения силовых розеток;
3. План схема освещения (увеличится при открытии).

Схема электропроводки в комнате. Составление схемы

По закону частному лицу государство гарантирует упрощенное подключение к электричеству жилища при условии, что его электросеть будет потреблять не более 15 кВт мощности. Если в планах нет применения теплого пола или мощного бойлера на электропитании, то этих киловатт в большинстве случаев хватает с избытком. Можно даже использовать скважинные насосы и маломощный слесарный станок в гараже.

Типичная схема электропроводки в доме

Упрощенный порядок электрификации дома предполагает:

подачу документов на подсоединение к сетям с указанием планируемой к потреблению мощности;
получение техусловий (сколько киловатт в итоге выдадут и с какого столба);
подготовка и согласование электропроекта коттеджа (при необходимости);
выполнение монтажа проводки и электрооборудования;
получение актов о соответствии внутридомовой электроэнергетической системы проекту и ввода ее в эксплуатацию;
подписание договора электроснабжения со снабжающей компанией.

Если новый потребитель (объект) укладывается в 15 кВт, то во многих снабжающих организациях при запросе ТУ даже не требуют электропроект здания. Они просто ставят на вводе ограничитель по мощности. В результате больше оговоренного в договоре и техусловиях объема электроэнергии получить из сети все равно не выйдет.

А что происходит в доме – это проблемы его хозяина. При этом всю нужную документацию по проводам от трансформатора до вводного шкафа они готовят сами.

Однако многие поставщики электричества продолжают при выполнении подключения привычно по-старому требовать проект электроснабжения коттеджа. В этом документе указывается схема электропроводки дома с обозначением месторасположения всех розеток, выключателей и приборов освещения. В любом случае его рекомендуется делать, чтобы четко понимать план разводки проводов по зданию и их необходимый метраж.

Источник: https://stroika-i-remont.info/novosti/shema-elektrichestva-v-kvartire-sostavlyaem-plan-shemu

Схема электропроводки в квартире панельного дома. Как проводить монтаж разводки проводки в квартире панельного дома своими руками: электромонтаж, замена по старым каналам

Замена проводки в панельном доме сопряжена с некоторыми трудностями. Причина заключается в особенностях технологии строительства здания. Начинать работы следует только после того, как будет проверена возможность монтажа каждой линии и электроточки в соответствии с принятым планом.

Устройство и конструктивные особенности панельного дома

Метод строительства был разработан с целью повысить скорость возведения объектов.

Здание имеет следующие отличительные черты:

Стены и перекрытия представляют собой цельные железобетонные конструкции (панели). Они отливались на заводах ЖБИ и доставлялись на стройплощадку в готовом виде.
Каждая панель является несущей. Запрещается существенно ослаблять ее сечение штроблением. Это относится и к перегородкам из дерева или гипсовых плит. Они выполняют роль ребер жесткости.
В панелях на этапе производства проведены каналы и выемки, предназначенные для прокладки электропроводки и установки розеток с выключателями. В перекрытиях устроены пустоты для кабелей освещения.

Существенным недостатком панелей является то, что шумо- и теплоизоляция в них хуже, чем в кирпичных постройках.

Расположение электропроводки

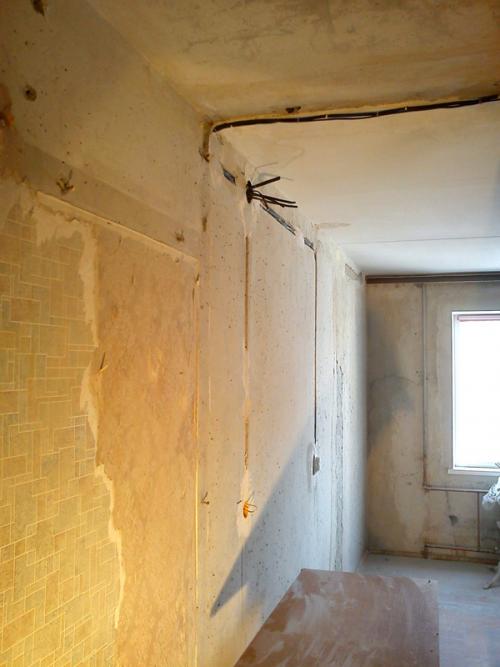

При попытке обнаружить старые кабели с целью их демонтажа мастер может столкнуться с трудностями. Во многих панелях каналы были забиты бетоном и это побуждало электриков прокладывать провода с отступлением от правил и традиционных схем. На объектах работало по несколько бригад, поэтому разводка на разных этажах может различаться.

Местоположение кабелей определяют разными способами.

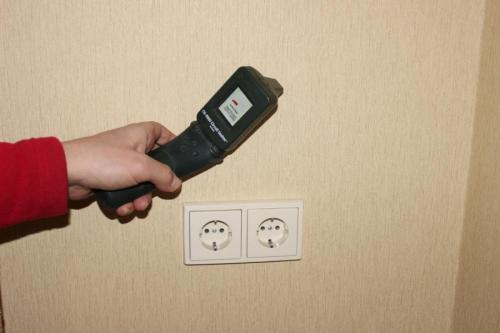

Поиск специальным прибором

По принципу действия детекторы проводки делятся на 2 вида:

металлоискатели;
регистраторы электромагнитного поля.

В данном случае используется второй тип. Металлоискатель постоянно дает ложные сигналы, реагируя на арматуру. Исключением являются профессиональные модели, способные различать материал заделанного в стену предмета. Но они стоят дорого и тоже могут ошибаться при наличии большого числа посторонних объектов.

Для обнаружения провода регистратором электромагнитного поля к линии необходимо подключить нагрузку. Ее мощность зависит от чувствительности прибора, этот параметр указан в его характеристиках.

Детекторами электромагнитного поля также могут служить компас и радиоприемник (вблизи провода возникают помехи). Но для этого в кабеле должен протекать большой ток, на который стандартная домашняя сеть не рассчитана.

Иные методы

Если замена проводки осуществляется в рамках капитального ремонта, следует дождаться удаления финишной отделки стен. Тогда борозды с кабелями можно будет обнаружить визуально.

Заполняющий их раствор выделяется на фоне штукатурки, например, имеет слегка вогнутую поверхность или отличается шероховатостью.

Практикуют и такой метод:

Находят конец интересующего провода в распределительной коробке.
Отсоединяют его от других кабелей.
Выбивают раствор в том месте, где провод уходит в стену. Часть его удастся после этого извлечь.
Визуально определяют дальнейшее направление прокладки и продолжают поэтапно освобождать кабель, выбивая раствор.

Если планируется перенос всех электроточек, что потребует новой трассировки проводов, старые можно оставить в стене. Их концы подрезают и изолируют.

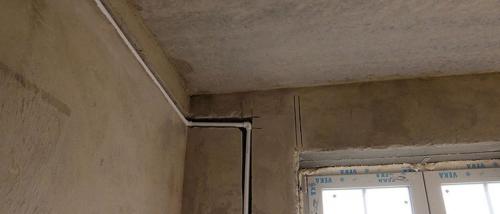

Варианты прокладки проводов

Со времени строительства панельных домов число электроприборов в квартирах существенно увеличилось. Требуются новые розетки, к самым мощным потребителям прокладываются индивидуальные линии. Приходится искать способы скрытого размещения проводов в местах, где каналов нет.

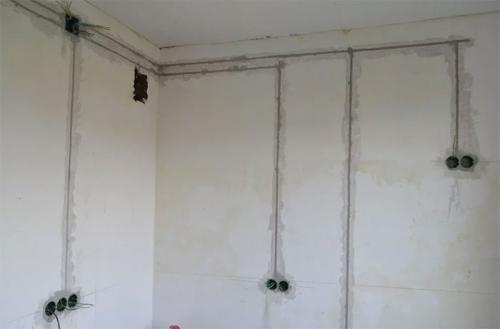

Метод штробления

Разрешается делать борозды глубиной не более 10 мм. В противном случае будет повреждена арматура, что приведет к снижению прочности конструкции.

В такую штробу провод поместится, но заложить в нее гофру не получится. Тогда при необходимости заменить кабель борозду придется вскрывать, нарушая финишную отделку.

Чтобы гофра поместилась, следует оштукатурить стену. В большинстве случаев это все равно приходится делать из-за неровностей на поверхности панели.

Схема электропроводки в квартире онлайн. Генератор однолинейных схем

Бесплатный сервис для создания однолинейных схем онлайн. В данный момент приложение работает в режиме тестирования.

При помощи данного сервиса, Вы сможете создать простую однолинейную схему, без навыков работы в autocad и других программах, в итоге у Вас получится схема, в формате pdf, как на картинке ниже:

Схема электропроводки в квартире онлайн. Генератор однолинейных схем

Заполните данные о вводном автомате и линиях и нажмите кнопку скачать схему. При выявлении проблем, генерации схем, а также если у Вас есть рекомендации по доработке, прошу писать в комментариях, внизу страницы.

Заполните информацию о вводе

— Вводной кабель —

Марка кабеля	Кол-во жил	Сечение	Откуда идет

— Вводной автомат —

Производитель	Название	Кол-во полюсов	Ном. ток А.

Заполните поля, для штампа, внизу схемы. На картинке ниже, цифрами выделены места, куда попадут эти данные, в соответствии с номерами строк.

Источник: https://stroika-i-remont.info/stati/shema-razvodki-provodki-v-kvartire-kakoy-dolzhna-byt-razvodka

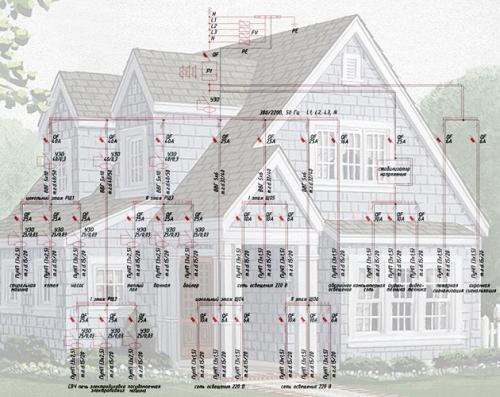

Схема электропроводки в частном доме своими руками. Разводим электропроводку в частном доме своими руками

Еще совсем недавно, разводка электропроводки в частном доме выполнялась из алюминиевого кабеля сечением 2.5 мм². И этого было более чем достаточно для подключения холодильника, утюга или радиоприемника.

Однако время не стоит на меньше, и с каждым днем количество бытовых приборов в доме только увеличивается (кондиционеры, электрические печи и духовые шкафы, бойлера, котлы автономного отопления и так далее). В связи с этим значительно возрастает нагрузка на электропроводку, что может привести к ее выходу из строя с последующим коротким замыканием или даже возгоранием.

По этой причине при новом строительстве или выполнении ремонтных работ, в первую очередь необходимо выполнять новый монтаж электропроводки в частном доме. Для этого можно либо заказать услуги профессионалов, либо же выполнить все работы своими руками.

Во втором случае будет крайне полезно прочитать данную статью, поскольку в ней будет подробно описан каждый из этапов электромонтажа и представлены все основные требования, рекомендации и ограничения при выполнении данного типа работ.

Основные этапы монтажа электропроводки в частном или загородном доме

Согласно многолетнему опыту в выполнении электромонтажных работ, все работы можно подразделить на следующие этапы:

Составление схемы электроснабжения (количество и место расположения розеток, выключателей, светильников и так далее).
Определение места установки распределительного щитка.
Разметка потолков, стен и полов под прокладку кабельно-проводниковой продукции и установку подрозетников и распределительных коробок.
Штробление стен под скрытую электропроводку.
Штробление стен под установку распределительного щитка (при установке внутреннего щитка).
Высверливание отверстий под установку подрозетников и распределительных коробок.

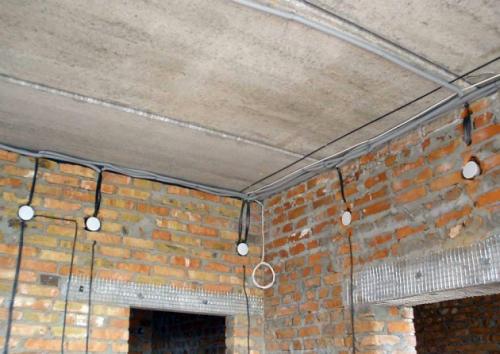

Монтаж трасс для крепления гофры (если прокладка кабельно-проводниковой продукции будет выполнятся в гофре).
Прокладка кабельно-проводниковой продукции.
Установка подрозетников и черновая заделка штроб.
Расключение распределительных коробок.
Монтаж контура заземления.
Проверка сопротивления заземления смонтированного контура.
Сборка и монтаж щитка.
Проверка работоспособности всех розеток и выключателей.
Монтаж и подключение розеток, выключателей и осветительных приборов.

Рассмотрим более детально основные этапы, для того чтоб монтаж электропроводки в доме был выполнен качественно и прослужит не менее 20–25 лет (именно такой минимальный срок службы медной проводки).

Составление схемы электроснабжения (проект расстановки розеток и выключателей)

При строительстве или капительном ремонте первый этап — эта разработка проектно-сметной документации. Этим должны заниматься специализированные организации с лицензией. В данной статье этот вариант не будет рассмотрен, поскольку цель данной статьи — представить подробное описание выполнение электромонтажа своими руками.

В нашем случае проект (схема электроснабжение) подразумевает определится с местами установки розеток, выключателей, бытовых приборов, осветительных устройств, щитка освещения и способа прокладки проводов (скрытый или открытый). Рассмотрим какие существуют основные рекомендации при разработке плана электроснабжения.

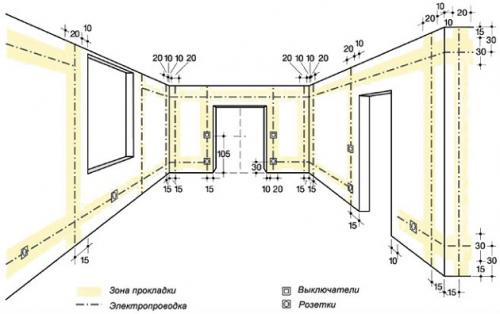

Основные рекомендации при составлении схемы электроснабжения частного дома

Вся кабельно-проводниковая продукция в независимости от варианта монтажа должна выполнятся строго вертикально или горизонтально.
Повороты кабелей должны выполнятся строго под углом 90°.
Минимально расстояние от кабелей порталам, оконным и дверным проемам не должно быть менее 10–15 см.
Оптимальное расстояние от уровня чистого пола до выключателей должно составлять 90 см (в соответствии с европейскими стандартами).
Оптимальная высота расположения розеточных групп — 30 см от уровня чистого пола (за исключением розеток на рабочей поверхности в кухне, в ванной для подключения фена, бритвы, бойлера и так далее).
Розетки рекомендуется размещать по обеим сторонам кровати или дивана.
В местах установки телевизоров, количество розеток должно быть не менее 4 шт (2 шт для интернета и телевизионного кабеля и 2 для подключения телевизора и тюнера).
Для больших коридоров и комнат рекомендуется применять проходные выключатели.
Все мощные потребители (кондиционеры, электрические печи и духовки, бойлеры, котлы отопления и так далее) должны подключатся исключительно с распределительного щитка с отдельно установленной защитой.
Оптимальная высота установки распределительного щитка — 1.5–1.7 м от уровня чистого пола.
Запрещается прокладывать кабельно-проводниковую продукцию ближе чем 20 см к газовой трубе.
Все металлические элементы и розетки должны быть обязательно заземлены.
