Чертежи навесов из металлопрофиля для авто. Подготовительные работы: разработка чертежа

Чертежи навесов из металлопрофиля для авто. Подготовительные работы: разработка чертежа

Для начала необходимо точно определиться с местом размещения навеса, так как это очень важно для выбора материала будущей конструкции и покрытия кровли. Лучше всего размещать их на ровной местности или возвышенности, так как там легче будет сделать необходимый дренаж. Если вы решите построить конструкцию в низине, то собирающаяся вода «заставит» вас делать дополнительную ливневую канализацию, что повлечёт за собой непредвиденные расходы.

Выбор места для строительства навеса — очень важный этап работы

Также важно сделать предварительный чертёж навеса из металлического профиля. Кроме расположения стоек, необходимо учесть сечение профильных труб. Если длина конструкции не будет превышать 6 м, а ширина 4 м, то для устройства опор можно взять трубу с сечением 60х60 мм. Для возведения конструкции больших размеров берут трубу с сечением 80х80 мм.

Предварительный чертеж навеса из профильной трубы необходим для расчёта материала

Список необходимых инструментов

Для изготовления металлического навеса вам понадобится определённый набор инструментов:

• строительный уровень;
• штыковая лопата;
• аппарат для сварки;
• рулетка;
• правило (уровень);
• дрель;
• болгарка;
• перфоратор;
• болты и шайбы;
• профильные металлические трубы;
• шурупы для кровли со специальными прокладками;
• строительный уголок;
• поликарбонат, профнастил или шифер;
• цемент, песок, средний гравий;
• фланец.

Расчёт необходимого количества профильных труб

Для возведения небольшого односкатного навеса необходимо произвести точные расчёты и составить предварительный чертёж:

1. Навес длиной в 6 м должен иметь 8 опорных металлических стоек. Для этого можно использовать металлический профиль с сечением 80х80 мм. Толщина стенок трубы должна быть более 3 мм для большей устойчивости конструкции.

   Опоры для навеса из профильной трубы должны быть крепкими

2. Одна сторона конструкции должны быть выше второй в зависимости от выбранного кровельного материала. Так, например, для поликарбоната будет достаточно угла наклона от 20 до 25 градусов.
3. Для каждой пары стоек должны быть предусмотрены конструкции усиления, называемые фермами. Они изготавливаются из равнополочных уголков или профиля с сечением 60х60 мм.

   Основной метод соединения металлических деталей — сварка

4. Обрешётку наваривают с шагом в 1 м из металлической профильной трубы сечением 40х40 мм. Такой навес может выдержать около 400 кг снега при условии, что конструкция будет установлена стационарно.
5. Для устройства стоек понадобится 8 профильных труб.
6. Для обрешётки кровли понадобится 12 профилей. В некоторых случаях владельцы домов экономят, устанавливают вместо 8 стоек всего 6. Также можно сократить количество труб для обрешётки, но специалисты не рекомендуют этого делать, поскольку это приведёт к потере жёсткости, а в будущем и к разрушению всего сооружения.

   Количество стоек должно быть таковым, чтобы в жёсткости конструкции не было сомнений

7. Основа односкатного навеса представляет собой треугольник из профильных труб, который имеет один угол в 90 градусов. Его больший катет должен равняться расстоянию, которое соответствует длине от торцевого края стойки до стены здания или до внешней стороны противоположной стойки, если навес построен вдалеке от других домов.

Односкатный навес из профнастила чертеж. Постройка навесов из металлопрофиля по чертежам

При самостоятельном проведении строительных работ ориентируются на схемы навесов из металлопрофиля.

Прежде всего, проводят подготовку к установке каркаса в месте, выбранном для его обустройства:

• площадку расчищают от растительности, мусора, ненужных предметов;
• далее ее выравнивают и выполняют разметку под будущую конструкцию.

Затем:

1. Начинают устанавливать столбы, которые станут опорами для постройки, для чего пользуются чертежом фермы для навеса . Их размещают по всему периметру каркаса, соблюдая расстояние, равное примерно одному метру. Под трубы требуемого сечения вырывают ямы, глубина которых напрямую зависит от типа почвы и уровня ее промерзания в морозы. Опоры помещают в шурфы и заливают бетоном. Их положение необходимо контролировать строительным уровнем.
2. Далее нужно смонтировать лаги обвязки. Для этого при помощи сварки их прикрепляют к опорным столбикам. При строительстве небольшого сооружения можно применить болтовые скрепления. Тогда монтаж осуществить будет легче, а кроме этого, уменьшится стоимость работ.
3. Потом приступают к монтажу несущей арки, конструкция которой способна дополнительно усилить прочность навеса и одновременно придать ему внешний привлекательный облик. Арок можно сделать не одну, а несколько. Опорой для них станут прогоны и стойки.
4. После того как подготовлен основной каркас, приступают к сооружению обрешетки кровли – основы для монтажа профнастила. С этой целью задействуют профильные трубы, имеющие длину, которая превышает расстояние между последней и первой аркой на 20-30 сантиметров, то есть кровля должна в любом случае выступать за каркас. Благодаря этому внутреннее пространство, находящееся под навесом, будет более защищенным от осадков.

Источник: https://cabel-electro.ru/novosti/kak-sdelat-naves-iz-metalloprofilya-svoimi-rukami-vse-o-navesah-iz-metalloprofilya-dlya

Чертеж навеса из профильной трубы. Расчет и чертеж навеса

Грамотный расчет и создание хорошего чертежа подразумевают соблюдение ряда стандартов и требований, предъявляемых к конструкциям из профильных труб. Впрочем, маленькие односкатные навесы не нужно рассчитывать так уж точно – небольшой козырек из профильной трубы большим весом не отличается, поэтому никакой опасности такого рода конструкции не представляют. Крупногабаритные навесы для стоянок или бассейнов нужно обязательно рассчитать, чтобы избежать проблем.

Чертеж навеса из профтрубы всегда начинается с эскиза – простого наброска, на котором указан тип конструкции, ее основные особенности и примерные габариты. Чтобы точно определить размеры будущего навеса, стоит провести замеры на участке, где конструкция и будет располагаться. В том случае, если навес будет пристраиваться к дому, то необходимо также измерить стену, чтобы точно знать размеры профильной трубы для навеса.

Можно рассмотреть методику расчета на примере конструкции, расположенной на площадке 9х7 м, расположенной перед домом с размерами 9х6 м:

• Длина навеса вполне может равняться длине стены (9 м), а вылет конструкции на метр короче ширины площадки – т.е. 6 м;
• Нижний край вполне может иметь высоту 2,4 м, а высокий стоит поднять до 3,5-3,6 м;
• Угол наклона ската определяется в зависимости от разницы высот нижнего и верхнего краев (в данном примере получается около 12-13 градусов);
• Для расчета нагрузок на конструкцию нужно найти карты, отображающие уровень атмосферных осадков в данном регионе, и отталкиваться от них;
• Когда размер конструкции и предполагаемые нагрузки рассчитаны, остается составить подробный чертеж, подобрать материалы и приступить к сборке навеса.

Чертежи ферм из профильной трубы для навеса должны отображаться отдельно со всеми подробностями. Также стоит помнить, что минимальный уклон навеса составляет 6 градусов, а оптимальное значение – 8 градусов. Слишком малый наклон не позволит снегу сползать самостоятельно.

Закончив с чертежами, подбирается соответствующий материал и его количество. Расчет нужно проводить точный, а перед приобретением стоит добавить около 5% допуска – при работе очень часто происходят небольшие потери, да и брак встречается нередко. По подобным расчетам можно сделать и каркас гаража из профильной трубы , что достаточно востребовано.

Металлический навес для машины своими руками. Все о навесах из металлопрофиля для автомобилей

Сегодня навесы для автомобилей из металлопрофиля встречаются гораздо чаще, нежели конструкции из дерева или кирпича. Данный факт обуславливается небольшими денежными вложениями, прочностью и надежностью готовой конструкции. Но самое главное, такую защиту от непогоды можно возвести самостоятельно, следует только придерживаться технологии строительства и правил работы с профильными трубами.

Особенности

Навес для автомобиля – это небольшая архитектурная конструкция с прочными опорами и отсутствующими стенами. Основная функция навеса – защита машины от непогоды. Однако в дачных условиях на крытой территории можно устроить пикник или временно поставить детский бассейн. Правильно сконструированная крыша сможет защитить человека и его машину от яркого солнца в ясный летний день, от снегопада суровой зимой и от дождей в осенний и весенний период года.

Помимо основного назначения, навесы играют важную роль в декоре двора, особенно конструкции из металлопрофиля. Именно их можно дополнять необычными узорами из кованого металла, при необходимости менять цвет всего навеса или некоторых элементов. Металлопрофиль, применяемый в возведении навеса для авто, обладает множеством преимуществ.

Данный материал устойчив к биологическим, химическим и механическим воздействиям. Говоря простыми словами, металлопрофиль не боится резких температурных изменений, без труда переносит огонь, а при соответствующей обработке не покрывается ржавчиной. Кроме того, профильные трубы квадратной или прямоугольной формы просты в монтаже, последующем обслуживании и уходе. И что самое привлекательное, данный материал отличается экологичностью и невысокой стоимостью.

Сама защитная конструкция состоит из фундамента, вертикальных опор, боковых соединителей, ферм, обрешетки и кровли. Однако людям, не связанным со строительством, из представленного списка знакомо лишь несколько слов. Соответственно, возникают мысли, что без квалифицированных специалистов построить навес не удастся. Но это ошибочное мнение. Любой современный человек сможет самостоятельно поставить навес из металлопрофиля, главное – следовать инструкции.

Каким может быть?

Решив построить на даче навес для машины из профильной трубы, важно задуматься, какой должна быть конструкция. В голову приходит очень много идей, каждая из которых отличается внушительным списком достоинств и некоторыми недостатками. И самое главное – решить, какой формы должны быть крыша.

• Односкатный вариант. Данная разновидность навеса считается самой простой в исполнении. Она весьма удобная, практичная, имеет один скос. Укрыть крышу можно профнастилом, металлочерепицей или поликарбонатом. Главное – подобрать правильный угол наклона. Если навес получится крутым, дождевые осадки будут незамедлительно и беспрепятственно стекать с крыши. К сожалению, наряду с неоспоримыми достоинствами, односкатные навесы имеют некоторые недостатки. Во-первых, спасти авто от косого дождя не удастся, капли при такой ситуации будут попадать под навес. Во-вторых, при ураганном ветре односкатный «парус», несмотря на прочность крепления, может сорвать. Еще один важный нюанс возведения односкатной крыши – обустройство системы отвода осадков.

Источник: https://arka-iz-dereva.aystroika.info/novosti/naves-dlya-avtomobilya-iz-trub-konstrukciya-i-sostavlenie-smety

Навес для машины односкатный чертеж. Разновидности навесов

1. Материал для опор и каркаса.

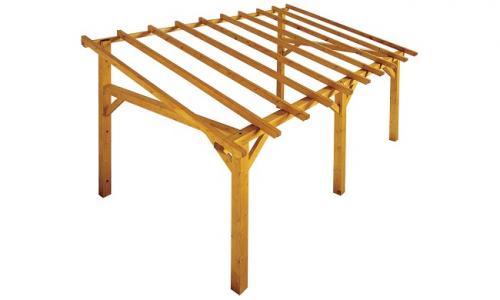

• деревянные конструкции обычно строят рядом с домом из дерева. Такое сооружение обходится недорого. Опоры изготавливают из обрезного бруса, а обрешетку из строганой доски;
• металлические навесы изготавливают из профильных труб, железного уголка, нержавеющих стальных элементов. Для опор лучше всего использовать профильную трубу. У неё высокая прочность и долговечность.

1. Конструкция кровли.

• односкатная крыша напоминает наклонённый прямоугольник без изгибов. Такая конструкция имеет высокую надёжность. При монтаже экономятся строительные материалы;

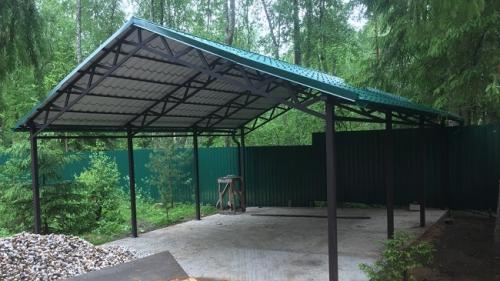

• двухскатная крыша похожа на два наклонённых прямоугольника, лежащих на опоре. У такой конструкции красивая форма и высокая надёжность. Для получения единого стиля с домом у отдельно стоящих строений, выбирают симметричный или асимметричный вариант;

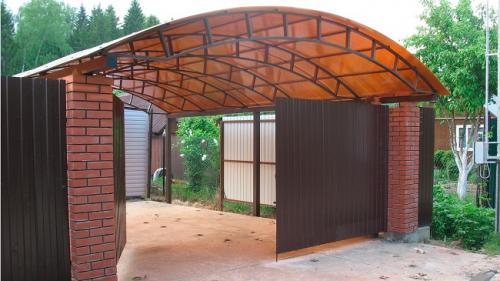

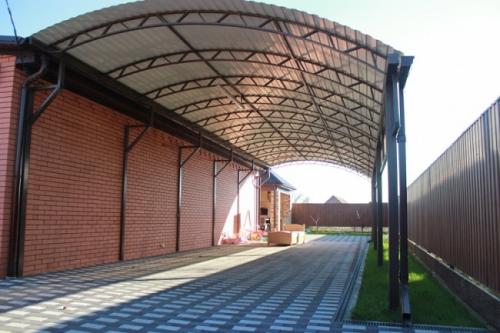

• арочная крыша состоит из каркаса, обшитого поликарбонатом. Он полностью повторяет форму дуги. Такая кровля имеет быстрый сток дождевой воды и хороший воздухообмен.

1. Кровельный материал.

Для кровельных работ используют различные покрытия. Однако для навесов подходят не все. Чаще всего выбирают следующие материалы.

1. Профнастил – это волнистые или ребристые листы из тонкой стали или алюминия. У них есть достоинства и недостатки.

Плюсы:

• простой монтаж;
• лёгкий, негорючий материал;
• верхнее покрытие создаёт защиту от ржавчины, перепадов температуры, механических воздействий;
• большое цветовое разнообразие.

Минусы:

• при повреждении защитного покрытия образуется ржавчина;
• сильный шум при дожде или граде.

1. Металлочерепица – это металлические заготовки, прошедшие штамповку, оцинковку, а затем покрытые полимером. У них есть положительные и отрицательные качества.

Плюсы:

• высокая долговечность;
• маленький вес облегчает монтажные работы;
• высокая герметичность стыков;
• пожарная безопасность;
• устойчивость к колебаниям температуры и влажности.

Минусы

• сильный шум во время дождя или града;
• легко повреждается защитный слой, поэтому монтаж выполняют в мягкой обуви;
• при небольшом уклоне крыши плохо сходит снег при таянии.

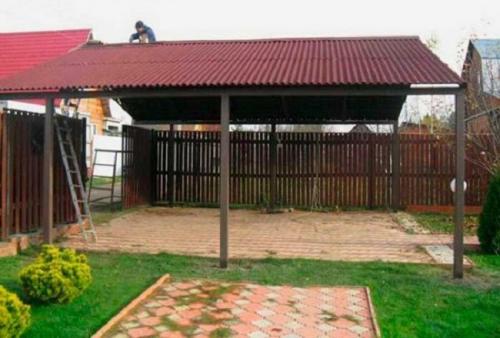

1. Ондулин – это целлюлоза, пропитанная битумом с полимерными добавками. Строители отмечают достоинства и недостатки у такого покрытия.

Плюсы:

• простой монтаж из-за волнистой формы;
• экологическая безопасность;
• высокая долговечность;
• большое цветовое разнообразие.

Минусы:

• в жаркую погоду нагревается, а затем появляется запах битума;
• при длительной эксплуатации теряется цвет;
• пожароопасный материал.

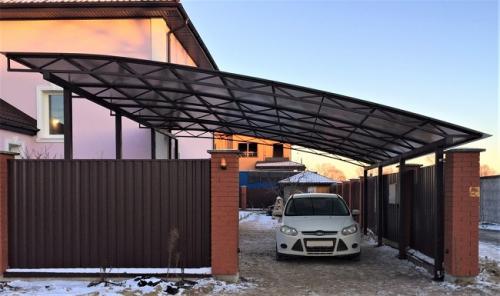

1. Поликарбонат – это полимерный материал, состоящий из нескольких панелей с рёбрами жесткости. Выпускается в прозрачном или цветном варианте. У него есть достоинства и недостатки.

Плюсы:

• листы имеют разные размеры и цветовые оттенки;
• высокая прочность;
• простой монтаж;
• пожарная безопасность;
• при разрушении не образуются осколки.

Минусы:

• требуется большая аккуратность при очистке крыши от снега, так как материал легко повреждается острыми предметами;
• не допускается контакт с растворителями, аммиаком, минеральными солями;
• есть ограничения для крепёжных деталей.
