Монтаж водяного теплого пола в квартирах и коттеджах. Особенности водяного теплого пола

Монтаж водяного теплого пола в квартирах и коттеджах. Особенности водяного теплого пола

Существует несколько способов подогрева со стороны перекрытия. Сложно сказать, имеет ли гидравлическая схема преимущества перед инфракрасными тонкими излучателями, спрятанными под ламинат, если использовать ее в городской квартире. К явным недостаткам при таком сравнении можно отнести небольшую эффективность. Трубы, скрытые под стяжкой, служат лишь вспомогательным средством. В регионах с мягким климатом их вполне достаточно для создания комфортных условий, но в холодную зиму, чтобы прогреть воздух, необходим

Еще одна особенность — необходимость в, нагревающего жидкость, которая течет в каналах над перекрытием. Его монтаж возможен не только в частных домах, но для квартир существует электрический аналог трубопровода, отнимающий меньше пространства и не требующий установки громоздкого оборудования. Один из факторов — возможность протечки контура и затопления соседей. Снизить риск поможет гидроизоляция перекрытия.

В многоквартирных домах водяные теплые полы категорически запрещается запитывать от системы центрального отопления. В этом случае в схему включается теплообменник, передающий температуру при контакте с коммуникациями в квартире. К ним относятся не только радиатор и стояк, но еще и ГВС. Следует заметить, что эта схема не отличается высокой эффективностью, если сравнивать ее с инфракрасной пленкой или электрическим контуром, скрытым под ламинатом.

В коттеджах такой способ отопления обычно является основным и закладывается на стадии проектирования. Он определяет и другие параметры, такие, например, как высота потолков, толщина перекрытий или тип используемого котла.

Сделать теплый водяной пол своими руками. Грамотно выбираем материалы

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec , а также менее известных Tece , KAN , Uponor .

Подробнее о выборе труб для укладки водяного теплого пола читайте в.

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два, так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности. Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

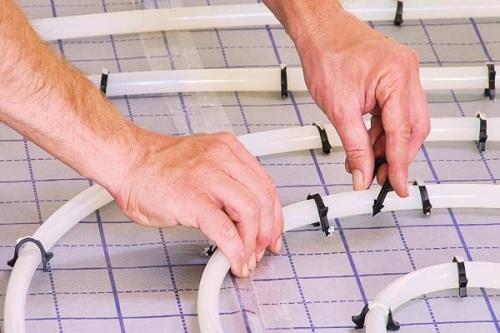

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

Центр распределения теплоносителя и пункт контроля функционирования теплого пола —. С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

Как подключить теплый пол водяной. Принципы организации

Чтобы понимать, что вам необходимо для того чтобы сделать водяной теплый пол своими руками, нужно разобраться в том, из чего состоит система и как она работает.

Регулировка температуры теплоносителя

Для того, чтобы ногам на полу было комфортно, температура теплоносителя не должна превышать 40-45°C. Тогда пол прогревается до комфортных значений — порядка 28°C. Большая часть отопительного оборудования выдавать такую температуру не может: минимум 60-65°C. Исключение — конденсационные газовые котлы. Они показывают максимальную эффективность именно при малых температурах. С их выхода подавать нагретый теплоноситель можно напрямую в трубы теплого пола.

При использовании котла любого другого типа необходим узел подмеса. В нем к горячей воде от котла добавляется остывший теплоноситель из обратного трубопровода. Состав этого уза вы видите на схеме подключения теплого пола к котлу.

Схема устройства водяного теплого пола

Принцип работы следующий. Нагретый теплоноситель поступает от котла. Он попадает на термостатический клапан, который при превышении порогового значения температуры, открывает подмес воды из обратного трубопровода. На фото перед циркуляционным насосом есть перемычка. В ней устанавливают двухходовой или трехходовой клапан. Открывая его и подмешивают остывший теплоноситель.

Смешанный поток через циркуляционный насос попадает на термостат, который руководит работой термостатического клапана. При достижении заданной температуры подача из обратки прекращается, при превышении снова открывается. Так происходит регулировка температуры теплоносителя водяного теплого пола.

Распределение по контурам

Далее теплоноситель попадает на распределительную гребенку. Если водяной теплый пол сделан в одном небольшом помещении (ванной, например), в котором уложена всего одна петля из труб, этого узла может и не быть. Если петель несколько, то между ними необходимо каким-то образом распределять теплоноситель, а потом его каким-то образом собрать и отправить в обратный трубопровод. Эту задачу и выполняет распределительная гребенка или, как еще называют, коллектор теплого пола. По сути это две трубы — на подаче и обратке, к которым подключены входы и выходы всех контуров теплого пола. Это самый простой вариант.

Смесительный узел теплого пола с возможностью автоматического поддержания температуры

Если теплый пол сделан в нескольких помещениях, то лучше ставить коллектор с возможностью регулировки температуры. Во-первых, в разных помещениях требуется разная температура: кто-то предпочитает в спальне +18°C, кому-то необходимо +25°C. Во-вторых, чаще всего, контуры имеют разную длину, и передать могут разное количество тепла. В-третьих, есть помещения «внутренние» — у которых на улицу выходит одна стена, а есть угловые — с двумя или даже тремя наружными стенами. Естественно, количество тепла в них должно быть разным. Обеспечивают это гребенки с термостатами. Оборудование недешевое, схема сложнее, но такая установка позволяет поддерживать заданную температуру в помещении.

Терморегуляторы есть разные. Одни контролируют температуру воздуха в помещении, вторые — температуру пола. Тип выбираете сами. Независимо от этого, они управляют сервомоторами, установленными на гребенке подачи. Сервомоторы в зависимости от команды увеличивают или уменьшают проходное сечение, регулируя интенсивность потока теплоносителя.

Теоретически (и практически бывает) может возникнуть ситуации, когда подача на все контуры окажется перекрытой. В таком случае циркуляция прекратится, котел может закипеть и выйти из строя. Чтобы этого не случилось, обязательно делают байпас, через который проходит часть теплоносителя. При таком построении системы котел в безопасности.

Источник: https://gorizont-pro.ru/stati/kak-sproektirovat-vodyanoy-teplyy-pol-s-chego-nachat

Теплый пол водяной. Монтаж теплого водяного пола своими руками

Теплый водяной пол — это особая система обогрева, которая отличается несложной техникой укладки, демократичной ценой и незначительными расходами во время использования. Также стоит отметить, что водяная система, в отличие от электрической, совершенно безопасна для людей и животных.

Оказываем услуги по монтажу теплого водяного пола в квартире, доме или в коммерческом помещении.

В технологии укладки нет ничего сложного, поэтому при желании и определённых знаниях, смонтировать теплые полы сможет каждый. В результате это позволит снизить затраты, что напрямую сказался на стоимости и эксплуатации отопительной системы.

Преимущества и недостатки

Главным преимуществом гидравлической отопительной системы является равномерный горизонтальный прогрев помещения. Тепло в комнате распространяется вертикально, тем самым обеспечивая здоровый микроклимат, чего не могут дать радиаторные устройства. Теплые полы — это идеальный вариант для помещения с высокими потолками.

Также водяные теплые полы выигрывают и с эстетической точки зрения. Их совершенно не видно, и они не занимают свободное пространство. К тому же, при использовании они более экономичны.

Эффективность работы системы будет зависеть от качества теплоизоляции. Связано это с тем, что уровень теплопотерь напрямую влияет на снижение теплоотдачу. Но стоит учитывать, что у монтажа подобной системы в ванной комнате или туалете есть определенные недостатки. Нагревательный элемент обычно подсоединяют к полотенцесушителю, в результате чего полы могут перегреться.

Также водяные теплые полы “забирают” высоту помещения из-за толстой бетонной стяжки. Кроме того, бетонная заливка делает всю конструкцию более тяжелой, поэтому иногда возникает необходимость в укреплении покрытий.

Требование к помещению

Так как конструкция имеет значительный вес, большую протяженность труб и множество соединительных узлов, то у монтажа системы есть свои особенности.

В результате укладку каждого слоя необходимо производить строго по инструкции. Но перед этим необходимо тщательно изучить все особенности подготовки помещения.

Теплые водяные полы наиболее часто используют в частных домах. Во многоэтажных зданиях они создают большую нагрузку на перекрытия, к тому же, не исключен риск затопления соседей снизу.

Также стоит учитывать, что контур с теплоносителем подключают к общей отопительной системе, которая наиболее часто не предназначена для подобных целей. В результате в вашей или соседней квартире могут появиться холодные стояки. В результате соответствующие органы крайне редко выдают разрешение на монтаж системы в многоэтажках.

В настоящий момент в новостройках нередко монтируют сразу две системы. Первая предназначена для стандартного отопления, а вторая специально для теплых полов.

Оптимальным решением является самостоятельный монтаж теплых полов еще на этапе возведения объекта.

При монтаже конструкции в готовом сооружении необходимо учитывать:

• прочность основания;
• размер дверных коробок. Минимальная высота должна быть как минимум 2 метра 10 сантиметров;
• расстояние от пола до потолка, так как бетонная стяжка достаточно объемная.

Помимо этого, показатель тепла не должен превышать 100 Вт/м2.

Конструкция теплого пола водяного

В водяной теплый пол входит:

Насос

В систему управления теплым водяным полом входит насос, так как без принудительной циркуляции добиться равномерного протекания теплоносителя просто невозможно. Кроме того, это устройство помогает поддерживать постоянную температуру в системе.

Для теплого водяного пола используют только насосы центробежного типа. Они рассчитаны на разные режимы работы, соответственно для смены температуры теплоносителя устройство с различной скоростью проталкивает воду в контур.

Котел

Котел необходим для нагревания теплоносителя, но если пол подключается к центральному горячему водоснабжению, то в нем нет необходимости. Его обычно устанавливают для автономии.

Его отличительной чертой является рабочая температура, которая не превышает 45°С. На данный факт стоит обращать внимание, если система работает от газового котла.

Коллектор

Контуры, котел, насос и прочие элементы блока управления между собой соединяются с помощью фитингов. Таким образом появляется несколько контактов, швов и стыков. Риск появления протечек будет зависеть именно от их количества. Дабы минимизировать шансы появления бреши, используют коллектор. В его состав входит две гребенки, каждая из которых представлена трубой с отверстиями. Их диаметр варьируется от 8 до 12. Первая труба предназначена для распределения горячей жидкости по контурам, а вторая для сбора остывшего теплоносителя.

Источник: https://mebel-doma23.ru/novosti/sdelat-teplyy-pol-svoimi-rukami-kabelnye-poly

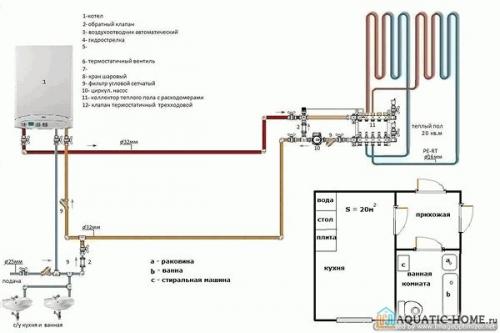

Схема подключения водяного теплого пола к системе отопления. Теплый водяной пол от газового котла в доме — монтаж своими руками

Если вы решили сделать в доме своими руками теплый водяной пол от газового котла, обязательно изучите правила безопасности и все тонкости выбора материалов и монтажа, от которых зависит не только качество обогрева, но и спокойствие всей семьи.

Почему именно газ? Ответ прост – это наиболее выгодный вариант.

Предлагаем так же узнать как подключить водяной теплый пол к бойлеру .

Принцип работы теплого водяного пола от газового котла

Под водяным обогревающим полом подразумевается система из труб, по которой постоянно циркулирует горячая вода, нагревающаяся от носителя энергии. В данном случае – газового котла. В многоэтажных квартирах устанавливать такие конструкции нецелесообразно, так как это запрещено Законодательством, но в частном доме это оптимальный вариант.

Намного проще монтировать систему от централизованного отопления, но это неудобно – придется ждать отопительного сезона. Газовой системой можно пользоваться круглогодично.

Газовый котел – специализированный агрегат, производящий нагрев воды и охлаждение жидкости посредством природного газа. Система оснащается узлом смешивания теплоносителя, который имеет коллектор, термостатический смеситель и насос, благодаря чему поддерживается необходимый температурный режим. Горячая вода движется по контурам.

Подготовительные мероприятия

Перед тем, как начать монтаж теплого водяного пола, подготовьте инструменты, материалы, помещение, сделайте определенные расчеты, составьте схематический план системы, а так же составьте проект и получите все необходимые разрешения от газовой службы.

Требования к помещению

Газовые котлы относятся к взрывоопасному оборудованию, поэтому придется придерживаться основных нормативов к помещению, которые обеспечивают безопасную эксплуатацию:

• минимальная высота потолка – 2,5 м;
• нельзя устанавливать котел так, чтобы он касался других предметов мебели – соблюдайте дистанцию со всех сторон в 50-70 см;
• стены в комнате с газовым котлом должны быть огнестойкими (сделать отделку несгораемыми материалами);
• обязательно устанавливается вентиляционная система;
• минимальная площадь помещения – 4 кв. м;
• в комнате устанавливают контур заземления;
• в зависимости от мощности котла подбирается сечение дымохода;
• дверь в помещение должна иметь ширину в 80-100 см;
• в комнате должен быть выход к центральному газопроводу и источнику водоснабжения;
• обязательно наличие трубопровода с холодной водой.

При наличии центрального водопровода отпадает необходимость использования насоса. Это значительно экономит семейный бюджет. Для подключения системы водяного пола требуется коллекторный распределительный узел.

Проведение расчетов и создание проекта

Проектирование является важным этапом. В первую очередь создается схема дома с комнатами, где будут располагаться трубы (со временем люди забывают точное расположение системы, а план позволит её увидеть). Обязательно продумайте, где будет устанавливаться мебель, так как в этих местах трубы не прокладываются.

Есть и другие нюансы, которых надо придерживаться:

• один контур не должен превышать длину в 100 м, так как снижается эффективность обогрева;
• длина всех контуров должна быть примерно одинаковой (допускается расхождение в 10-15 м);
• от стен отступают на 28-35 см;
• расстояние между трубами – 10-20 см (при суровых климатических условиях должен быть минимальный показатель).

Один из важнейших моментов – проведение всех расчетов. С такой задачей справиться самостоятельно сложно, поэтому данную процедуру лучше доверить профессионалам.

Рассчитать количество труб можно следующим образом: L = S / N * 1,1 , где L – длина труб, S – площадь помещения, N – длина шага, 1,1 – 10% запаса для разворотов трубы.

К примеру:

1. S = 50 кв. м.
2. N = 0,2 м.
3. 50/0,2*1,1 = 275 м.

В этой цифре не забудьте прибавить расстояние до коллектора, умноженное на 2, так как проходит 2 трубы (к коллектору подающему и обратному). Обязательно учитываются теплопотери, ширина стен, используемый материал для напольного покрытия и т. д.

Пример схемы расположения водяного пола:

Немаловажно продумать способ устройства труб. В основном применяется 3 метода:

1. Змейка представляет собой петлеобразную систему, которая охватывает всю площадь. Петли располагаются от стены до стены, но горячая вода проходит только по одной стороне.
2. Двойная змейка отличается от обычной тем, что горячие трубы располагаются по всей комнате.
3. Улитка или спираль – оптимальный вариант для частного дома, так как обогревается вся площадь.

Инструменты и материалы

Первое, что надо выбрать, – это трубы. Они изготавливаются из разных материалов, отличаются диаметром. Что используется:

• Медные трубы считаются самыми лучшими, так как они прочные, надежные и имеют высокую степень теплоотдачи. При этом стоимость – наиболее высокая.

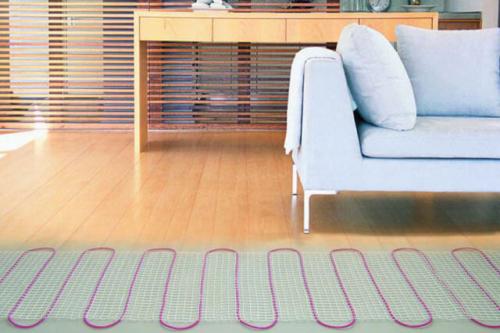

Теплый пол с нуля. Достоинства и недостатки

Теплые полы на сегодняшний день являются довольно популярными и используются многими владельцами частных домов. Теплоотдача в данных системах осуществляется за счет расположенных под напольным покрытием труб, по которым циркулирует разогретый теплоноситель, или же посредством электрических нагревательных элементов.

В результате пол нагревается и становится теплым на ощупь, что уже само по себе существенно повышает уровень комфорта в доме.

Среди положительных качеств теплого пола наиболее ярко выделяются следующие:

1. Высокий уровень комфорта . Нагретый до определенной температуры пол позволяет ходить по нему босиком, не боясь какого-либо дискомфорта.
2. Экономичность . Экономия при использовании теплых полов достигается за счет эффективного распространения энергии – она движется снизу вверх и обогревает только тот объем помещения, в котором тепло необходимо, т.е. лишние траты отсутствуют.
3. Возможность настройки температурного режима . Теплый пол настоятельно рекомендуется оснастить электронным блоком управления, который позволит системе отслеживать текущую температуру в помещении и удерживать ее в заданных пользователем пределах.
4. Простота монтажа . Обустройство теплых полов – это довольно простое занятие, особенно если речь идет об электрической разновидности системы. Водяной контур прокладывать сложнее, но даже его при желании вполне можно установить своими руками.

Недостатки тоже имеются:

1. Высокая себестоимость . Для монтажа теплого пола потребуется немало материалов, да и на некоторые инструменты придется раскошелиться. Снизить уровень затрат можно только одним способом – выполнить всю работу по обустройству отопления самостоятельно.
2. Уменьшение объема помещения . Толщина теплого пола может варьироваться в пределах от 7 до 12 см – и именно на эту высоту поднимается весь пол. Если потолки высокие, то особых проблем из-за этого не возникнет (разве что придется переделать пороги).
3. Требовательность к напольному покрытию . Накрывать теплый пол можно только теми покрытиями, которые хорошо пропускают тепло. Лучше всего приобрести специализированные материалы, рассчитанные на использование в сочетании с теплыми полами. Неподходящее покрытие не позволит системе эффективно работать, а в случае с электрическими нагревателями еще и существует вероятность их поломки в результате перегрева.

Достоинства теплых полов существенны, а недостатки не носят критический характер, поэтому такие отопительные системы вполне можно использовать для отопления, как в качестве основного, так и в качестве дополнительного источника тепла.

Схема водяного теплого пола в частном доме. Монтажные схемы водяных теплых полов в частном доме

Большинство домовладельцев выбирают теплые полы как дополнительное устройство к радиаторному контуру. При этом используются различные монтажные схемы водяных теплых полов в частном доме. Эффективна подобная отопительная система в помещениях, где живут дети, а также для ванной комнаты. Схемы выбираются при индивидуальном проектировании дома или во время выполнения ремонтных работ.

Вариант схемы проекта в частном доме

Монтажные схемы водяных теплых полов в частном доме: особенности и разновидности

Монтаж напольного отопления производится при помощи цементной стяжки. Она выполняется, чтобы защитить конструкцию от различных нагрузок. Теплые трубы должны контактировать не с воздухом, а с элементами стяжки, передавая тепло поверхности.

Система напольного обогрева

Монтажные схемы водяных теплых полов, применяемые в частном доме, планируются и проектируются в соответствии с расчетами потребления тепла и теплопотерь и имеют следующие особенности:

• Необходимое количество тепла рассчитывается с учетом размеров стеновых конструкций и методов утепления разных поверхностей. Также учитываются особенности определенной климатической зоны.
• Элементы пола не монтируются под всей поверхностью напольного покрытия. Свободными остаются места под установку тяжелой мебели, а также отступы от стен.
• Помещения с площадью более 30 квадратных метров делятся на сектора. Каждый отдельный участок обогревается с помощью отдельного контура, подключаемого к коллектору.
• Расстояние между трубами должны быть одинаковыми.
• Для подобной конструкции требуются циркуляционные насосы.
• Схемы монтажа теплого пола зависят от габаритов помещения и способов отопления. Если устройство применяется в качестве дополнительного отопления, то шаг петель должен быть 0,2-0,3 метра, а если как основное, то спирали должны монтироваться через расстояние в 0,1-015 м.
• Длина магистралей и шаг размещения зависит от диаметра выбранной трубы.
• Высота конструкции учитывается при оформлении оконных и дверных проемов.
