Как спроектировать водяной теплый пол. С чего начать

Как спроектировать водяной теплый пол. С чего начать

Среди всего многообразия технологий устройства теплого пола (электрического, инфракрасного и других), особой популярностью пользуется водяная система. Она долговечная и надежная, но без предварительного правильного расчета есть вероятность увеличения затрат при осуществлении монтажа и снижение эксплуатационных свойств системы.

Водяной теплый пол

Проект водяной системы отопления может быть разработан в качестве одного из пунктов проектной документации на дом. Также его можно отдельно заказать или выполнить самостоятельно. Некоторые фирмы, специализирующиеся на монтаже водяного теплого пола самостоятельно выполняют предварительный проект системы.

Проект потребуется даже при самостоятельном устройстве водяного теплого пола. Это позволит приобрести материал и фасонные элементы в нужном количестве, а сам монтаж выполнить в короткие сроки, не отвлекаясь на расчеты и переделки.

Схема раскладки и подключения в частном доме

Для составления проекта потребуется наличие и учет следующих данных:

1. Поэтажный план здания.
2. Материал наружных стен и окон с дверями.
3. Желаемую температуру внутри помещения.
4. Информация о том, где расположены стояки и отводы внутри строения.
5. План расстановки мебели.

Зная перечисленные нюансы помещения, сначала выполняют тепловой расчет, а затем приступают составлению схемы монтажа.

Сейчас на строительном рынке существует несколько разновидностей «теплых полов». Они отличаются видом теплоносителя и эффективностью работы. Как выбрать теплый пол? Расскажем в нашей статье.

Основание для водяного теплого пола. Варианты подготовки оснований под теплый пол: сухая и полусухая стяжка, по грунту, настильный способ и в бетонное основание

Тёплые полы сегодня часто устанавливаются в домах. Эффективность их работы во многом зависит от того, как правильно подготовлено основание.

В статье мы расскажем, какие существуют виды оснований, и подробно опишем процесс укладки каждого вида.

Подготовка основания для водяного теплого пола

Подготовка основания перед монтажом водяного пола — важный этап при обустройстве системы отопления, от него зависит уровень эффективности обогрева. Черновая основа должна быть прочная и ровная, хорошо изолирована, чтобы тепловая энергия не уходило вниз.

После составления проекта, поверхность очищается от мусора, и проверяется на ровность. Идеально ровная поверхность не нужна, главное чтоб не было больших перепадов, так как если трубы будут лежать не ровно, то и прогрев будет неравномерный.

Только после этого укладывается тепло и гидроизоляция, на которую устанавливается нагревательный элемент.

Если в качестве утеплителя используются пенополистирольные плиты с бобышками, то они будут служить фиксаторами для труб.

Виды оснований

Существуют различные технологии монтажа водяных отопительных систем, но чаще установка производится на цементно-песчаную подушку или бетонные перекрытия, а также, в частных домах напольный обогрев может монтироваться на грунту .

Бетонная стяжка

Заливка пола бетонным раствором — популярный вариант, так как позволяет сделать прочное и надёжное основание. Основа из бетона — самостоятельный элемент, она не затрагивает фундамент и наружные стены помещения. На такую поверхность легко укладывать трубопровод.

Преимущества данного способа:

• создание качественного теплоизоляционного слоя, что существенно снижает теплопотери;
• получение максимально ровной поверхности, способной выдержать сильные механические воздействия;
• равномерное распределение тепла.

Для изготовления качественного основания для тёплого водяного пола рекомендован бетон марки М150. При заливке основы в большом помещении следует брать бетон марки М 300 и выше.

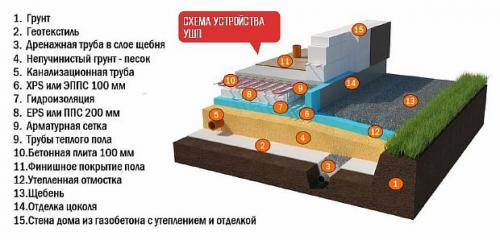

Тёплый пол на грунт

Если тёплый пол монтируется на грунт, то участок земли сначала следует подготовить, прежде чем заливать бетонную основу. Начинать нужно с определения уровня пролегания грунтовых вод, это позволит избежать подтопления фундамента. Лучше смонтировать дренажную систему, она будет отвечать за отвод воды.

Условия, которые следует соблюдать при подготовке основания:

1. Делать подстилочный слой толщиной 4 — 5 см, он будет служить несущим слоем. Для этого, необходимо щебень заливать цементно-песчаной смесью. В данном случае рекомендовано использовать бетон марки В10. Чтобы раствор не растекался необходимо заливаемую поверхность обложить рейками, создавая тем самым короб в котором разместиться бетонная стяжка. Смесь нуждается в постоянном увлажнении, пока поверхность не высохнет полностью.
2. Размещать гидроизоляционный слой на нижнем уровне — обязательно. Применяется толстый полиэтилен, который нужно стелить внахлёст. Заменить полиэтиленовую плёнку можно полимерно-битумной мембраной.
3. Укладывать утеплитель — он сбережёт от потерь тепла. Качественная теплоизоляция способна уберечь до 20% тепла. Хороший теплоизоляционный материал должен иметь низкую теплопроводность, высокую прочность, сохранять свои свойства при повышенной влажности и низких температурах. Лучший материал — пенополистирольная подложка.

Полусухая стяжка

Полусухой раствор отличается от «мокрого» тем, что в его составе меньше воды. Проверяется качество смеси следующим образом — в руке сжимается раствор, должна выделиться вода, но смесь не должна растекаться.

Основные плюсы полусухого вида:

• не высокая цена;
• простота в использовании;
• хорошая теплоизоляция;
• при высыхании нет усадки;
• процесс подготовки смеси занимает меньше времени.

Сухая стяжка

Сухая стяжка — сыпучая специальная смесь, которая засыпается на гидроизоляционный материал.

Преимущества данного способа:

• простота монтажа;
• возможно возведение в несколько этапов;
• не требует высыхания, поэтому можно сразу продолжать работы;
• отличные теплоизоляционные свойства, особенно если используется керамзит;
• под засыпкой легко скрыть коммуникации.

Недостатки:

1. В составе часто заводятся насекомые;
2. В случае утечки теплоносителя, вода легко просочится сквозь смесь, и приведёт к образованию плесени;
3. Обладает плохой несущей способностью.

Теплый пол без бетонной стяжки

При монтаже тёплого пола без заливки бетона, в качестве основания выступают деревянные доски или листы ДСП. Рекомендовано использовать изделия толщиной не менее 20 мм. Данный способ называется настильный.

Источник: https://gorizont-pro.ru/stati/osnovanie-dlya-vodyanogo-teplogo-pola-sfery-primeneniya-vodyanyh-teplyh-polov

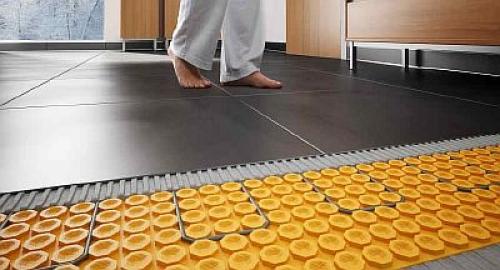

Система теплого пола водяного. Как работает водяной теплый пол: принцип действия, устройство разных видов подключений

Сегодня нагревательные полы встречаются в помещениях довольно часто. Они могут выступать в качестве основного или дополнительного обогрева.

Однако, чтобы данная система функционировала эффективно, важно разбираться в принципе работы водяных тёплых полов, и правильно произвести их монтаж.

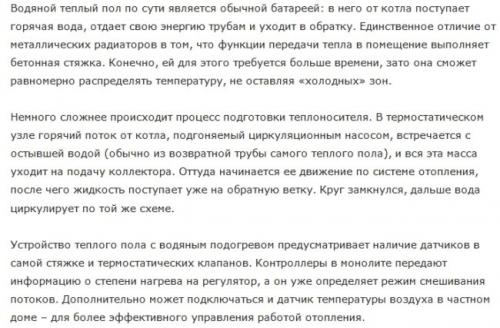

Как работает водяной тёплый пол, его устройство

Тёплый водяной пол — надёжная и экономичная система, создающая комфортные условия человеку. Благодаря особенностям конструкции, температура в нижней части помещения всегда будет на несколько градусов выше, чем в районе головы.

Сама система представляет собой устройство из труб, размещённых между черновым полом и финишным покрытием. Контур включает в себя подачу и обратку. Конструкция может, или быть уложена настильным методом.

Кроме того, сооружение обустраивается коллекторным узлом, который оснащён приборами для регулировки. Нагрев осуществляется за счёт горячего теплоносителя циркулирующего внутри контура, а движение самого теплоносителя обеспечивается за.

Для монтажа водяных греющих конструкций требуется получить разрешение, так как осуществляется врезка в общую отопительную систему. В основном, тёплые полы устанавливаются в частных домах, в квартирах они кладутся реже — есть риск подтопления соседей снизу. Помимо этого, в своём доме возможно подключение к автономному котлу.

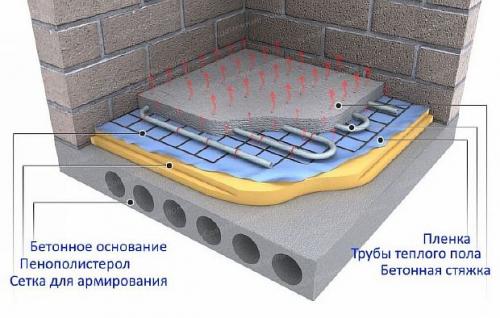

«Пирог» водяного тёплого пола выглядит следующим образом:

• основание;
• гидроизоляция;
• теплоизоляционный слой;
• трубы;
• бетонная стяжка;
• финишное покрытие.

К сведению! Стандартный размер труб составляет 16 мм, при этом допустимая длина контура 80 см, при диаметре 20 — 120 см.

Средняя толщина «пирога» водяного пола колеблется от 18 до 23 см.

Водяной тёплый пол является низкотемпературным устройством, степень нагрева циркулирующей жидкости составляет от 35 до 45 градусов. Мощность его зависит от температуры теплоносителя. При нагревании воды до 45 градусов, мощность будет составлять 140 Вт. Поэтому, при отапливании дома только водяным теплым полом, площадь покрытия должна быть не менее 70%.

Помимо экономичности, водяной контур залитый бетонной стяжкой долго держит тепло. К минусам можно отнести продолжительное время, которое требуется на прогрев слоя бетона, и тяжесть конструкции. Её могут выдержать не все перекрытия.

Существует ряд схем подключения тёплого пола, принцип работы некоторых из них мы рассмотрим подробнее в данной статье.

Источник: https://doma-na-veka.ru/novosti/shema-sborki-vodyanyh-polov-ustroystvo-vodyanogo-teplogo-pola

Водяной теплый пол 60 кв м. Нагрузка на систему

На то, какая будет мощность водяного теплого пола на квадратный метр, влияют такие параметры, создающие нагрузку на систему, определяющие гидравлическое сопротивление и уровень теплоотдачи, как:
• материал, из которого изготовлены трубы;
• схема укладки контуров;
• длина каждого контура;
• диаметр;
• расстояние между нитками труб.

Трубы могут быть медными (отличаются наилучшими теплотехническими и эксплуатационными характеристиками, однако обходятся не дешево и требуют специальных навыков, а также инструмента).

Еще могут быть гибкими полиэтиленовыми, полипропиленовыми армированными, полибутеновыми (самый доступный по цене, однако наименее прочный вариант, к тому же сложный в монтаже), металлопластиковыми (оптимальный вариант по стоимости и прочности).

Основных схем укладки контура два: змейкой и улиткой. Первый вариант наиболее прост, но менее эффективен, так как дает неравномерный нагрев пола. Второй более сложен в реализации, но эффективность прогрева на порядок выше.

Площадь, отапливаемая одним контуром, не должна превышать 20 м². Если отапливаемая площадь больше, то целесообразно трубопровод разбить на 2 или более контуров, подключив их к распредколлектору с возможностью регулирования нагрева участков пола.

Общая длина труб одного контура должна быть не больше 90 м. При этом, чем больший выбран диаметр, тем больше расстояние между нитками труб. Как правило, не применяются трубы с диаметром более 16 мм.

Каждый параметр имеет свои коэффициенты для дальнейших расчетов, посмотреть которые можно в справочниках.

Водяной теплый пол своими руками в квартире. Монтаж теплого водяного пола своими руками

Теплый водяной пол — это особая система обогрева, которая отличается несложной техникой укладки, демократичной ценой и незначительными расходами во время использования. Также стоит отметить, что водяная система, в отличие от электрической, совершенно безопасна для людей и животных.

Оказываем услуги по монтажу теплого водяного пола в квартире, доме или в коммерческом помещении.

В технологии укладки нет ничего сложного, поэтому при желании и определённых знаниях, смонтировать теплые полы сможет каждый. В результате это позволит снизить затраты, что напрямую сказался на стоимости и эксплуатации отопительной системы.

Преимущества и недостатки

Главным преимуществом гидравлической отопительной системы является равномерный горизонтальный прогрев помещения. Тепло в комнате распространяется вертикально, тем самым обеспечивая здоровый микроклимат, чего не могут дать радиаторные устройства. Теплые полы — это идеальный вариант для помещения с высокими потолками.

Также водяные теплые полы выигрывают и с эстетической точки зрения. Их совершенно не видно, и они не занимают свободное пространство. К тому же, при использовании они более экономичны.

Эффективность работы системы будет зависеть от качества теплоизоляции. Связано это с тем, что уровень теплопотерь напрямую влияет на снижение теплоотдачу. Но стоит учитывать, что у монтажа подобной системы в ванной комнате или туалете есть определенные недостатки. Нагревательный элемент обычно подсоединяют к полотенцесушителю, в результате чего полы могут перегреться.

Также водяные теплые полы “забирают” высоту помещения из-за толстой бетонной стяжки. Кроме того, бетонная заливка делает всю конструкцию более тяжелой, поэтому иногда возникает необходимость в укреплении покрытий.

Требование к помещению

Так как конструкция имеет значительный вес, большую протяженность труб и множество соединительных узлов, то у монтажа системы есть свои особенности.

В результате укладку каждого слоя необходимо производить строго по инструкции. Но перед этим необходимо тщательно изучить все особенности подготовки помещения.

Теплые водяные полы наиболее часто используют в частных домах. Во многоэтажных зданиях они создают большую нагрузку на перекрытия, к тому же, не исключен риск затопления соседей снизу.

Также стоит учитывать, что контур с теплоносителем подключают к общей отопительной системе, которая наиболее часто не предназначена для подобных целей. В результате в вашей или соседней квартире могут появиться холодные стояки. В результате соответствующие органы крайне редко выдают разрешение на монтаж системы в многоэтажках.

В настоящий момент в новостройках нередко монтируют сразу две системы. Первая предназначена для стандартного отопления, а вторая специально для теплых полов.

Оптимальным решением является самостоятельный монтаж теплых полов еще на этапе возведения объекта.

При монтаже конструкции в готовом сооружении необходимо учитывать:

• прочность основания;
• размер дверных коробок. Минимальная высота должна быть как минимум 2 метра 10 сантиметров;
• расстояние от пола до потолка, так как бетонная стяжка достаточно объемная.

Помимо этого, показатель тепла не должен превышать 100 Вт/м2.

Конструкция теплого пола водяного

В водяной теплый пол входит:

Насос

В систему управления теплым водяным полом входит насос, так как без принудительной циркуляции добиться равномерного протекания теплоносителя просто невозможно. Кроме того, это устройство помогает поддерживать постоянную температуру в системе.

Для теплого водяного пола используют только насосы центробежного типа. Они рассчитаны на разные режимы работы, соответственно для смены температуры теплоносителя устройство с различной скоростью проталкивает воду в контур.

Котел

Котел необходим для нагревания теплоносителя, но если пол подключается к центральному горячему водоснабжению, то в нем нет необходимости. Его обычно устанавливают для автономии.

Его отличительной чертой является рабочая температура, которая не превышает 45°С. На данный факт стоит обращать внимание, если система работает от газового котла.

Коллектор

Контуры, котел, насос и прочие элементы блока управления между собой соединяются с помощью фитингов. Таким образом появляется несколько контактов, швов и стыков. Риск появления протечек будет зависеть именно от их количества. Дабы минимизировать шансы появления бреши, используют коллектор. В его состав входит две гребенки, каждая из которых представлена трубой с отверстиями. Их диаметр варьируется от 8 до 12. Первая труба предназначена для распределения горячей жидкости по контурам, а вторая для сбора остывшего теплоносителя.

Как уложить теплый водяной пол. Преимущества теплого пола

Классические батареи отопления устанавливают в разных объектах. Но теплый пол водяной нельзя монтировать в городских многоэтажных зданиях. Он пригоден для создания автономных систем, не подключенных к центральным тепловым сетям.

Сложная технология укладки водяного теплого пола заставляет задуматься о целесообразности соответствующей конструкции. Почему используют подключение водяного теплого пола к системе отопления , можно выяснить только при сравнении с другими вариантами.

Типовой нагрев помещений с применением конвекционных радиаторов создает потоки воздуха. Такой отопительный прибор поднимает их вдоль стен. Охлажденный воздух опускается в центральные части комнаты. При высоких потолках такая система не будет работать эффективно. Чтобы обеспечить комфортную температуру на высоте роста человека от уровня пола придется тратить много энергетических ресурсов. Схема подключения теплого пола более продуктивна.

Помещение с высоким потолком проще обогреть, если выбрана схема подключения водяного теплого пола

Вторым недостатком является постоянное перемешивание воздуха, сопровождающееся распространением пыли, шерсти домашних животных и других загрязнений. Это усложняет уборку, ухудшает санитарно-гигиеническое состояние в помещении.

Стандартная система водяного теплого пола функционирует с применением нагрева циркулирующей жидкости от +35°C до +40°C. В радиаторах даже при небольшой высоте стен поддерживают температуру теплоносителя до +70°C и выше. Это увеличивает нагрузки на технику, ускоряет ее износ.

Укладка водяного теплого пола поможет решить эту проблему. Бетонная плита долго сохраняет тепло. Если изоляционные параметры объекта недвижимости соответствуют современным нормам, несложно обеспечить экономную эксплуатацию. При возникновении аварийных ситуаций будет больше времени на устранение неисправностей без образования льда, способного разрушить трубы.

Как подключить теплый пол водяной. Технологические аспекты

В первую очередь необходимо ознакомиться с принципом работы теплых водяных полов, а также с их элементами, обеспечивающими необходимый режим работы.

Регулирование температуры

Чтобы получить комфортную температуру пола, порядка +27 градусов, необходимо иметь температуру теплоносителя не больше 45 градусов. Температура свыше +28 градусов не считается комфортной, как и более низкая, не дающая положительного эффекта.

Если говорить о централизованной системе отопления, то температура теплоносителя несколько выше и составляет порядка 60-65 градусов. Конденсационные газовые котлы более экономичные при низких температурах, поэтому их допустимо подключать непосредственно к теплым водяным полам.

Если применяются другие типы котлов, то в такую систему необходимо включать узел подмеса, который предназначается для подачи к горячей воде котла более остывшей воды из обратного трубопровода. Подобная схема теплого пола показана на рисунке ниже.

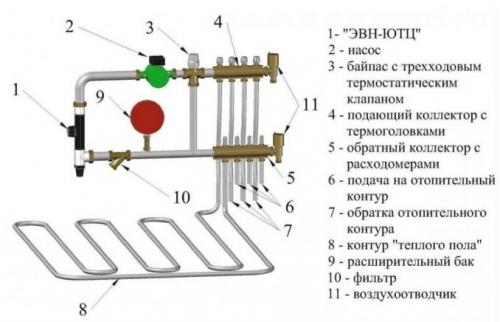

Схема устройства водяного теплого пола

Система работает следующим образом. Вода нагревается котлом, после чего она поступает на термостатический клапан, который и регулирует температуру теплоносителя. Если температура выше требуемого значения, то он открывается и происходит смешивание охлажденной воды из обратного трубопровода и нагретой воды, поступающей из котла.

На рисунке видно, что перед циркуляционном насосом имеется перемычка, с установленным на ней двух- или трехходовым клапаном. С помощью этого клапана осуществляется смешивание двух теплоносителей, за счет чего происходит регулирование температуры.

Работой клапана управляет термостат, который установлен сразу же за циркуляционным насосом. Если температура водяного потока соответствует заданной, то термостат закрывает клапан, а если она выше, то клапан открывается и в теплоноситель начинает поступать вода из обратки.

Распределение по контурам

После этого нагретая вода до нужной температуры поступает на гребенку, которая распределяет теплоноситель по контурам. Гребенка устанавливается в том случае, если контуров несколько. В случае, когда теплый пол смонтирован только в одном помещении и имеет только одну петлю из труб этот элемент не обязателен. Если теплые полы смонтированы в нескольких помещениях, то без гребенки не обойтись. Ее еще называют коллектором теплого пола и состоит этот узел из двух труб, одна из которой подключена на подаче, а вторая – на обратке. К этим трубам подключаются все входы и все выходы соответствующих контуров теплого пола.

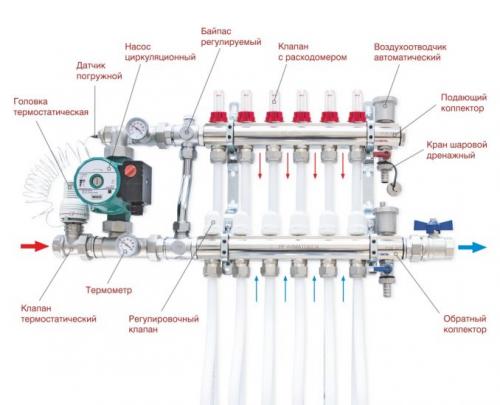

Смесительный узел теплого пола с возможностью автоматического поддержания температуры

При монтаже теплого пола в нескольких помещениях, должна быть возможность отдельного регулирования температуры каждого контура. Это необходимо, поскольку каждая комната имеет определенное назначение, а во-вторых, каждый контур может иметь свою длину, а это означает, что каждый из них передает различное количество тепла. К тому же, в зависимости от расположения комнаты, каждая из них требует для нагрева разное количество энергии. Это характерно для угловых квартир, в которых не одна, а две, а то и 3 стены контактируют с улицей. Как правило, такие комнаты более холодные, по сравнению с теми, стены которых являются общими для 2-х или для 3-х квартир. Естественно, что присутствие гребенок с термостатами значительно повышает общие затраты на приобретение оборудования для теплых полов.

Существуют различные типы терморегуляторов: одни регулируют температуру воздуха в комнатах, а другие – температуру пола. И те и другие воздействуют на управляющие элементы, установленные на гребенках. Управляющие элементы, в зависимости от характера сигнала, выдаваемого терморегуляторами, уменьшают или увеличивают объемы теплоносителя, подаваемого в систему отопления.

В случае появления нештатной ситуации, когда перекрывается подача теплоносителя на все контуры, предусмотрен байпас, иначе вода в котле может закипеть, что может вывести котел из строя, хотя все котлы имеют защиту от перегрева. Наличие байпаса позволяет части теплоносителя миновать систему отопления. Это позволяет обезопасить котел от аварийных ситуаций.
