Схема проводки в однокомнатной квартире. Когда необходимо менять проводку

Конечно, новая проводка потребуется в только что сделанной квартире, но покупка нового жилья – это не единственная причина, когда стоит задуматься о смене проводки.

Также обратить внимание стоит на то, как сегодня подключены электроприборы в уже имеющейся квартире, в которой электросеть размещалась по установленным ГОСТам. Ведь тогда не было расчёта на то, что совсем скоро появится столько электроприборов, которые будут постоянно использоваться, и им постоянно не будет хватать розеток.

Из-за этого недостатка в доме начинают появляться удлинители и новые линии поверх стен, что не только эстетически неприятно, но и может быть опасно, если подключать много техники сразу. Особенно это касается тех ситуаций, когда используются тройники или даже сразу несколько тройников, подключающихся друг к другу и к одной несчастной розетке. Такие нагромождения – прямая дорога к короткому замыканию и пожару.

*(Появления подобной картины в доме — яркий намёк на то, что проводку пора менять).

Или же может возникнуть иная проблема – алюминиевые провода. Такие, в целях экономии, нередко использовались при строительстве многоэтажек, когда на их возведение несколько лет назад был особый бум. Алюминий неплохо проводит электричество, но у него есть пара серьёзных недостатков:

Алюминий слишком мягкий. То есть его очень легко деформировать при внешнем воздействии, он может и вовсе сломаться. А ремонт по тем же причинам произвести непросто, так как не получится нормально поменять только участок.
Химические реакции. Когда по алюминию постоянно проходит ток, это провоцирует электрохимические реакции в проводах, которые повышают их хрупкость. И через 15–20 лет, что очень небольшой срок для электропроводки, провода могут стать настолько хрупкими, что в них начинают появляться внезапные обрывы. А если попытаться починить провод и сделать новые скрутки, ничего не получится – провода будут ломаться в руках.
Коррозия. Алюминий не настолько устойчив к влажности, как хотелось бы, а потом даже небольшое количество воды приведёт к электрокоррозии. И даже если снаружи провода будут выглядеть целыми, внутри они могут быть уже настолько испорчены, что даже небольшая нагрузка заставит их ломаться или искрить.

*(Чтобы проводка прослужила как можно дольше, лучше выбирать медь, а не алюминий)

Подводя вопрос с алюминием к итогу: если проводка сделана из этого металла, его лучше полностью заменить на медь, которая в разы надёжнее. Конечно, медь, благодаря своим свойствам, стоит дороже. Однако, проводка делается не ежегодно, а раз на несколько десятилетий, поэтому здесь можно не экономить.

Как узнать схему проводки в квартире. Последовательность действий

Сначала нужно взять чертеж квартиры или сделать его самостоятельно в масштабе с расположением окон и дверей. Затем разместить на плане всех потребителей энергии по комнатам, указать их мощность, исходя из этого, развести по группам электропроводки . Это могут быть:

осветительная;
розеточная;
группа комнат и коридора;
группа санузла;
если в квартире имеется электроплита, то отдельная группа для нее.

В зависимости от количества комнат и нагрузок, будет определяться и количество групп. Так кухонные и коридорные розетки могут оказаться разведенными в две разные группы. Это необходимо для того, чтобы минимизировать затраты на провода и облегчить дальнейшее обслуживание электросети и ремонт.

Каждая группа должна подключаться через устройство защитного отключения УЗО ( обычно называют автоматом). Для осветительной группы предусматривается автомат на 16 А, для розеточной на 25-32 А, а для электроплиты – 40-63 А.

После того как определили по схеме положение всех устройств электропроводки, рассчитывается количество проводов и их сечение.

Схему проводки в квартире надо составлять в нескольких экземплярах, так как в процессе работы появляются непредвиденные моменты, которые нужно будет отметить на схеме. Кроме принципиальной схемы нужна монтажная для непосредственных исполнителей. По ней электрики работают и вносят изменения.

Монтажная схема со всеми изменениями после завершения работ становится исполнительной. Эта та схема, которую нужно запрашивать у предыдущего хозяина квартиры.

Электрика в однокомнатной квартире своими руками. Делаем электрику в квартире

Разводка электрики в квартире — это один из основных этапов ремонтно-строительных работ, который позволяет обеспечить надежное и бесперебойное электроснабжение всего помещения в соответствии с действующими требованиям ПУЭ, ПТБ и ПТЭЭП.

Поскольку от качества выполнения проводки в квартире своими руками зависит не только ваша личная безопасность, но и сохранность вашего имущества, лучше поручить выполнение данной услуги узкоспециализированной электромонтажной организации с многолетним опытом. Если же Вы считаете, что справитесь с данным делом самостоятельно, рекомендуем полностью прочитать данную статью, в которой будет подробно описано:

Тип кабельно-проводниковой продукции под каждую задачу.
Рекомендуемое расстояние до розеток и выключателей от пола.
Количество автоматических выключателей или устройств защитного отключения для защиты потребителей.
Нюансы при штроблении стен.
Способ прокладки кабельно-проводниковой продукции.
Рекомендуемое количество розеток в каждой комнате.
Наилучших производителей электротехнической продукции и еще многое, и многое другое.

С чего лучше начать электромонтажные работы в квартире

Как правило, электрика в квартире начинается с этапа планирования. Что это значит? Для того чтоб выполнить грамотно замену электропроводки, протянуть новые провода недостаточно. Первостепенно необходимо определить места установки розеток, выключателей, бытовой техники и так далее.

Если не выполнить грамотную расстановку коммуникаций будет очень неприятно, когда после завершения строительных или ремонтно-отделочных работ какие-то розетки будут находится за шкафами или кроватью, а выключатели будут расположены или слишком высоко, или слишком низко.

Конечно в таких ситуациях есть выход! Это подключение удлинителей, однако возникает естественный вопрос — зачем тогда нужна была замена электропроводки если Вы постоянно будете спотыкаться об них?

Первое что необходимо выполнить перед началом ремонта — разработать план или заказать дизайн-проект. В этом плане нужно расчертить где Вы планируете расположить шкафы, диваны, кресла, кровати, шкафы, бытовую технику и так далее.

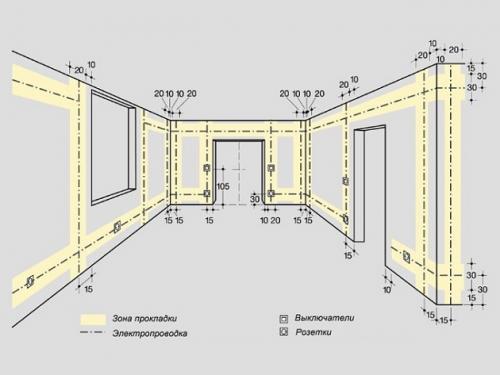

Основные правила хорошего плана

Все розетки должны располагаться на высоте 30 см от чистого пола.
Выключатели должны располагаться не ниже чем 90 см от пола.
Розетки над рабочей поверхностью в кухне располагаются на высоте 80–100 см от пола.
На рабочей поверхности необходимо минимум 4–5 розеток для подключения бытовой техники (комбайны, миксеры, блендеры и так далее).
На кухне необходимо дополнительно предусмотреть розетки под вытяжку, холодильник, стиральную машинку, газовую или электроплиту, вытяжку, теплый пол (при наличии).
В ванной комнате возле зеркала рекомендуется устанавливать 2–3 розетки герметичного исполнения для подключения фена, электрической бритвы, эпилятора и так далее.
Также в ванной комнате необходимо предусмотреть розетки для подключения бойлера, теплого пола, стиральной машинки, фильтров для очистки воды.
В местах где будет установлен телевизор (гостиная, спальня, детская и так далее) рекомендуется монтировать 4–5 розеток, 2–3 из которых будут снабжать оборудование (телевизор, тюнер, игровые приставки и так далее) 1 будет служить для подключения кабеля «Интернет» и еще 1-а для подключения антенного кабеля.
Розетки в спальной комнате необходимо располагать по 2 штуки с каждой стороны кровати для удобства подключения зарядки мобильного телевизора или лампы на тумбочке.
Также в спальнях рекомендуется монтировать с каждой стороны кровати бра с выключателем возле розетки для создания удобств при чтении книг.
Выключатели лучше располагать с правой стороны от двери если Вы правша и с левой — если левша.

Схема электропроводки в однокомнатной квартире панельного дома. Типовые схемы расположения электропроводки в квартире

Жилые помещения для людей постоянно совершенствуются. В них все больше появляется электрических приборов, улучшающих жизнь. Потребление электроэнергии возрастает, а проложенные при строительстве провода вырабатывают ресурс: металл и изоляция стареют, теряя свойства от перегрузок, нагревов, ультрафиолета и механических воздействий.

Эксплуатируемая со времен СССР алюминиевая проводка давно нуждается в замене. Возросшие требования безопасности отменили систему TN-C, которая не предусматривала заземление корпусов электроприборов, применение системы выравнивания потенциалов, защиту от токов утечки.

Владельцы старых квартир не всегда представляют, как у них в помещениях размещены провода, ведь вариантов их прокладки много.

Виды схем

Основная классификация электропроводки выполняется по виду монтажа:

открытая;

закрытая.

Первый способ позволяет визуально наблюдать прохождение трасс. Он более доступен, чаще всего применяется в домах из дерева.

Труднее обнаружить провода, спрятанные в стены, пол или потолок: их не видно. В каждом здании их прокладывали по-разному, но можно выделить принципы, которые учитывают срок строительства, материалы стен, технологии монтажа.

Алюминиевая электропроводка однокомнатной квартиры

Такая схема распространена, применяется давно, хорошо подходит для большего количества помещений, проста для понимания и реализации.

В старых домах на каждом этаже расположен электрический щиток со счетчиком, пакетным переключателем для снятия напряжения при работах с приборами учета и защитными автоматами. Все оборудование секционировано для каждой квартиры по отдельности.

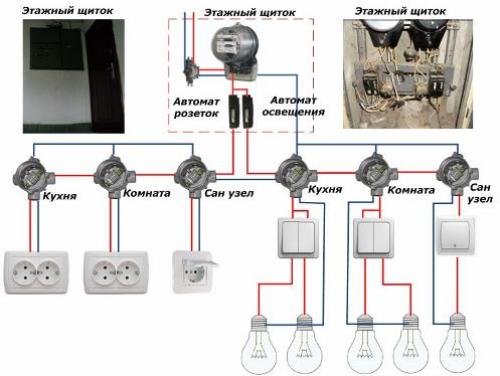

Рис. 1. Вариант старой электропроводки однокомнатной квартиры

На картинке для наглядности показано по две распределительные коробки в каждой комнате, но, скорее всего, цепи розеток и освещения коммутируются через одну.

Никакого контура заземления здесь не предусмотрено. В схеме используются исключительно ноль и фаза, причем нулевой провод никогда и нигде не должен разрываться коммутационными аппаратами. Он подводится напрямую ко всем потребителям через распределительные коробки, а берется от счетчика.

Для соединения проводов использованы, скорее всего, простые скрутки со сваркой или без нее, хотя могут встречаться клеммники под винт. К месту сборки нуля подходит больше всего проводов.

Фаза от счетчика поступает на автоматические выключатели. В нашем примере один питает все розетки, а другой — светильники комнат. Если квартира оборудована электроплитой, то на нее напряжение поступает через отдельный автомат, а провода использованы усиленной мощности: вплоть до 10 мм².

Возможны вариации схемы:

вместо автоматов использованы предохранители ;

электрики при монтаже проводов после счетчика перепутали направления фазы с нулем (схема не теряет работоспособности, но более опасна);

добавлена группа автоматов и потребители запитаны по другой схеме, например, для коридора.

В каждом конкретной схеме следует внимательно разбираться, вполне возможно наличие перемычек, добавочных проводов, даже монтаж без распределительных коробок.

Понять принцип проектирования схемы помогает простой способ:

включить все приборы освещения и задействовать электроприборы в розетках;

поочередно отключать потребители автоматами в распределительном щитке и наблюдать за погасшими светильниками и отключившимися приборами в розетках;

анализировать изменения, записать или запомнить информацию, сделать выводы.

Виды скрытой разводки

На практике магистрали прокладывают:

по потолку или внутри него;

под полом;

комбинированно.

Схема расположения проводов внутри потолка

Она раньше широко использовалась в зданиях из кирпича и бетонных панелей, как основной вариант проводки. В современном строительстве ее тоже часто используют.

Все трассы с проводами из распределительного щитка направляются вертикально поверх стены или внутри ее по штробам либо вмонтированным трубопроводам. Внутренности потолочных плит обычно изготовлены с каналами для проводки, но допускается штробление или навесной монтаж для подвесных и натяжных потолков.

Таким же способом выполняется подвод к светильникам, всем выключателям и электрическим розеткам, расположенных на стенах.

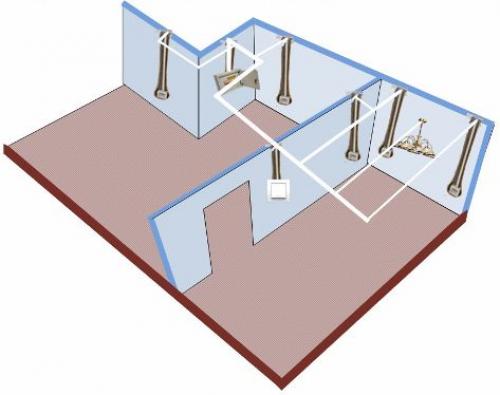

Рис. 2. Вариант схемы прокладки электропроводки внутри потолка

При грамотном подходе к монтажу вся проводка ориентируется в перпендикулярных плоскостях: этим исключаются повреждения изоляции и металла при будущих сверлениях стен для закрепления на них различных предметов. Горизонтальные магистрали от потолка нельзя опускать ниже 15 см по тем же причинам.

Распределительные коробки закрепляются за своими автоматами для подачи напряжения на ближайшую точку. Монтаж в них выполняется по схемам расключения.

Схема расположения проводов под полом

Такой вариант стал использоваться в новостройках при жестком бетонном основании и создании под напольным покрытием прочных магистралей из труб с последующей заливкой растворами. Такие меры надежно предохраняют изоляцию и металл от механических повреждений.

Кабели и провода в стенах для розеток и светильников защищаются трубами или монтажными коробами .

Схема проводки в однокомнатной хрущевке. Где искать проводку

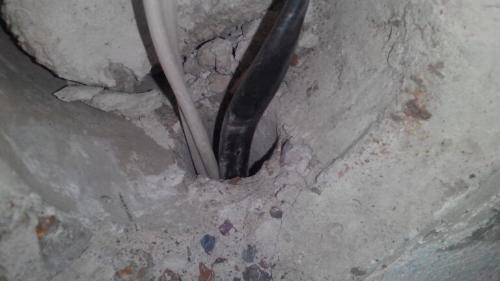

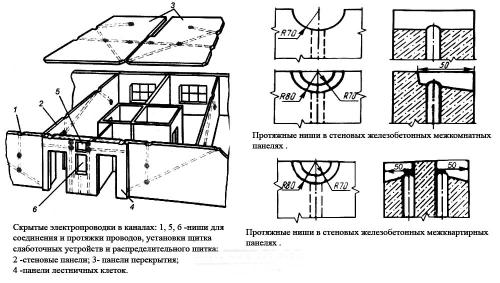

Проводка в панельных домах прокладывается в специальных каналах внутри панелей. Они предусмотрены конструкцией плит. На рисунке ниже вы видите несколько примеров типовых расположений каналов.

Вы можете заметить, что каналы располагаются под углом, а не всегда вертикально или горизонтально ка принято считать. Кроме этих каналов возможна прокладка проводов в балках под потолком. Эти балки напоминают бордюры, выступающие над поверхностью стены в углу с потолочной плитой.

Проводка требует соединений, поэтому нужно найти и расположение распределительных коробок. Они могут быть открытыми – слегка выступать над стеной, тогда их содержимое скрывается за пластиковой крышкой, а могут быть и заштукатурены.

Интересно! В однокомнатной квартире может быть всего 1 распредкоробка, которая доступна без снятия обоев.

В этом случае чтобы найти распредкоробку придется не только снимать обои, но и возможно простукивать всю стену вдоль потолочного угла, пока не услышите характерный звук пустоты. После чего это место просто проламывается. То же самое делают и по потолку. О том, как найти распределительную коробку, мы подробно рассказывали в отдельной статье.

После того как вы найдете все коробки и розетки вы сможете оценить, как проложены провода. На рисунке ниже изображен внешний вид канала для проводки в нижней части потолочной распредкоробки.

Кстати, хрущевки можно разделить на два типа. Первый – это дома с несущими внешними стенами, то есть те в которых есть окна, а второй – с несущими внутренними стенами. В любом случае бетонные плиты – это силовая конструкция, а те, которые не выполняют несущей роли – они являются ребрами жесткости, подробнее об этом ниже.

Замена электропроводки в хрущевке требует хотя бы приблизительного знания где она может быть (где проходит кабель), а также знания типовых схем. Электрическая схема квартиры зависит от количества комнат. Обобщённо выходит следующая ситуация: в каждой жилой комнате есть 1 светильник и 2-4 розетки (в зависимости от площади), при этом в маленьких комнатах, порядка 10 кв. м. может быть и вовсе 1 розетка.

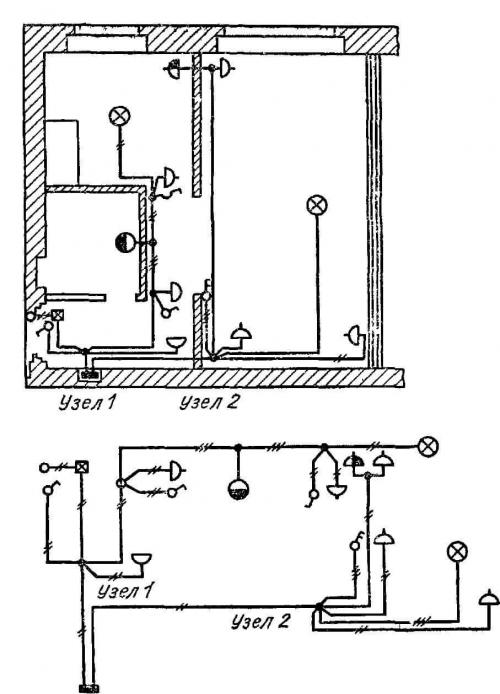

Ниже приведена подборка типовых решений разводки электропроводки хрущевок.

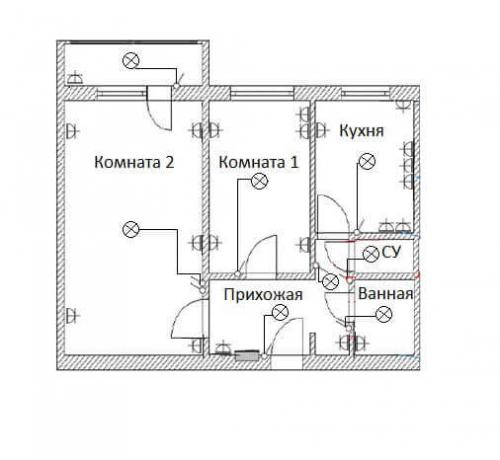

Схема проводки в 2х комнатной квартире. Как самому начертить план

Если Вы хотите самостоятельно начертить план размещения розеток, выключателей и распределительных коробок в каждой комнате двухкомнатной квартиры, советуем учитывать следующие моменты:

Не нужно под один автоматический выключатель подключать всю группу розеток либо линию освещения. Желательно самому «разбить» силовую и осветительную линию на несколько групп. К примеру, один автомат отвечает за свет в коридоре и ванной, а второй – за освещение в зале, кухне и спальне. В то же время схема розеточной линии в 2-х комнатной хреущевке должна быть аналогично распределена на несколько групп. О том, как разделить проводку на группы, мы рассказали в отдельной статье.
Для того чтобы самостоятельно начертить проектную схему электропроводки в двухкомнатной квартире, используйте ксерокопию плана жилья. В данном документе все размеры комнат выдержаны согласно фактическим значениям, поэтому в дальнейшем, при монтаже, у Вас не возникнет сложностей с разметкой стен.
Высота установки розеток и выключателей не нормируется стандартами ГОСТ и правилами ПУЭ, поэтому можете подобрать наиболее подходящее расстояние от пола для Ваших условий.
В каждой комнате должна быть собственная распределительная коробка, за исключением ванной. Из-за повышенной влажности в ванной комнате, распределительную коробку лучше разместить в коридоре и оттуда выполнить разводку электропроводки для розеток и светильников.
Как правило, застройщики не проводят электричество на балкон. Это уже делает сам хозяин жилья. Если при замене электропроводки в квартире Вы решили сделать свет на балконе своими руками, можно вывести отдельный провод от распределительной коробки соседней комнаты, а не напрямую от квартирного щитка.
В щитке обязательно должна быть установлена защитная автоматика – УЗО и автоматический выключатель, которые защитят проводку в двухкомнатной хрущевке от короткого замыкания, утечки тока и перенапряжения электросети.
Если комната извилистая (как прихожая на второй из схем, которые мы предоставили ниже), лучше установить несколько светильников, управляемых двухклавишным выключателем. В противном случае освещение в квартире будет недостаточно хорошим.

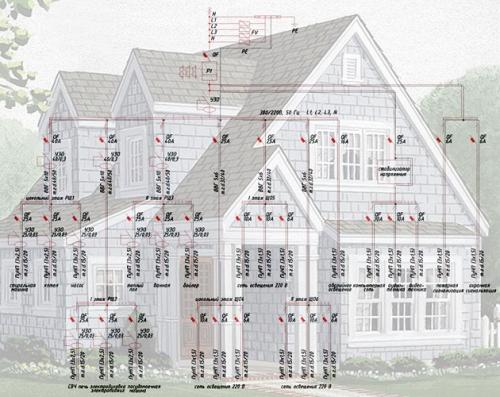

Монтаж электропроводки своими руками схемы. Разводим электропроводку в частном доме своими руками

Еще совсем недавно, разводка электропроводки в частном доме выполнялась из алюминиевого кабеля сечением 2.5 мм². И этого было более чем достаточно для подключения холодильника, утюга или радиоприемника.

Однако время не стоит на меньше, и с каждым днем количество бытовых приборов в доме только увеличивается (кондиционеры, электрические печи и духовые шкафы, бойлера, котлы автономного отопления и так далее). В связи с этим значительно возрастает нагрузка на электропроводку, что может привести к ее выходу из строя с последующим коротким замыканием или даже возгоранием.

По этой причине при новом строительстве или выполнении ремонтных работ, в первую очередь необходимо выполнять новый монтаж электропроводки в частном доме. Для этого можно либо заказать услуги профессионалов, либо же выполнить все работы своими руками.

Во втором случае будет крайне полезно прочитать данную статью, поскольку в ней будет подробно описан каждый из этапов электромонтажа и представлены все основные требования, рекомендации и ограничения при выполнении данного типа работ.

Основные этапы монтажа электропроводки в частном или загородном доме

Согласно многолетнему опыту в выполнении электромонтажных работ, все работы можно подразделить на следующие этапы:

Составление схемы электроснабжения (количество и место расположения розеток, выключателей, светильников и так далее).
Определение места установки распределительного щитка.
Разметка потолков, стен и полов под прокладку кабельно-проводниковой продукции и установку подрозетников и распределительных коробок.
Штробление стен под скрытую электропроводку.
Штробление стен под установку распределительного щитка (при установке внутреннего щитка).
Высверливание отверстий под установку подрозетников и распределительных коробок.

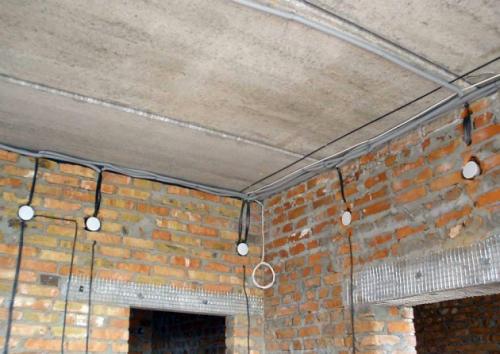

Монтаж трасс для крепления гофры (если прокладка кабельно-проводниковой продукции будет выполнятся в гофре).
Прокладка кабельно-проводниковой продукции.
Установка подрозетников и черновая заделка штроб.
Расключение распределительных коробок.
Монтаж контура заземления.
Проверка сопротивления заземления смонтированного контура.
Сборка и монтаж щитка.
Проверка работоспособности всех розеток и выключателей.
Монтаж и подключение розеток, выключателей и осветительных приборов.

Рассмотрим более детально основные этапы, для того чтоб монтаж электропроводки в доме был выполнен качественно и прослужит не менее 20–25 лет (именно такой минимальный срок службы медной проводки).

Составление схемы электроснабжения (проект расстановки розеток и выключателей)

При строительстве или капительном ремонте первый этап — эта разработка проектно-сметной документации. Этим должны заниматься специализированные организации с лицензией. В данной статье этот вариант не будет рассмотрен, поскольку цель данной статьи — представить подробное описание выполнение электромонтажа своими руками.

В нашем случае проект (схема электроснабжение) подразумевает определится с местами установки розеток, выключателей, бытовых приборов, осветительных устройств, щитка освещения и способа прокладки проводов (скрытый или открытый). Рассмотрим какие существуют основные рекомендации при разработке плана электроснабжения.

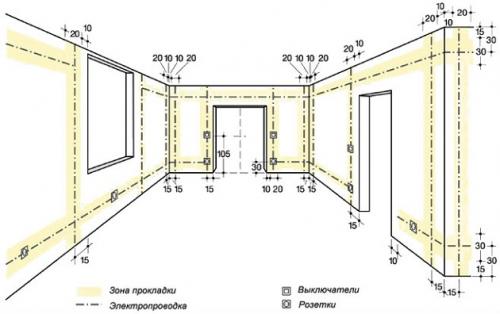

Основные рекомендации при составлении схемы электроснабжения частного дома

Вся кабельно-проводниковая продукция в независимости от варианта монтажа должна выполнятся строго вертикально или горизонтально.
Повороты кабелей должны выполнятся строго под углом 90°.
Минимально расстояние от кабелей порталам, оконным и дверным проемам не должно быть менее 10–15 см.
Оптимальное расстояние от уровня чистого пола до выключателей должно составлять 90 см (в соответствии с европейскими стандартами).
Оптимальная высота расположения розеточных групп — 30 см от уровня чистого пола (за исключением розеток на рабочей поверхности в кухне, в ванной для подключения фена, бритвы, бойлера и так далее).
Розетки рекомендуется размещать по обеим сторонам кровати или дивана.
В местах установки телевизоров, количество розеток должно быть не менее 4 шт (2 шт для интернета и телевизионного кабеля и 2 для подключения телевизора и тюнера).
Для больших коридоров и комнат рекомендуется применять проходные выключатели.
Все мощные потребители (кондиционеры, электрические печи и духовки, бойлеры, котлы отопления и так далее) должны подключатся исключительно с распределительного щитка с отдельно установленной защитой.
Оптимальная высота установки распределительного щитка — 1.5–1.7 м от уровня чистого пола.
Запрещается прокладывать кабельно-проводниковую продукцию ближе чем 20 см к газовой трубе.
Все металлические элементы и розетки должны быть обязательно заземлены.

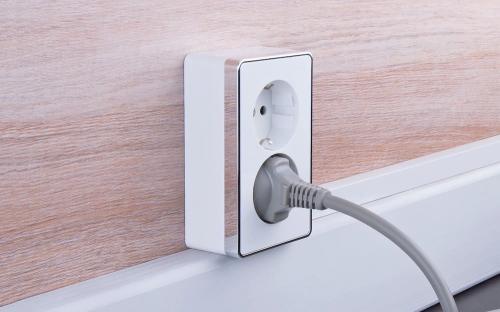

Схема розеток в однокомнатной квартире. Где лучше разместить электрические розетки

Как расположить электрические розетки в доме желательно при его строительстве или ремонте. Если вы строите новый дом по проекту, то он скорее всего будет включать в себя схему размещения розеток под каждую комнату.

Вы можете доверить расположение розеток в отдельных помещениях электрикам или договориться с ними с учетом ваших потребностей. Стоит заранее иметь видение внутреннего обустройства, а также список устройств, которые вы планируете подключить к электрической сети в доме или квартире.

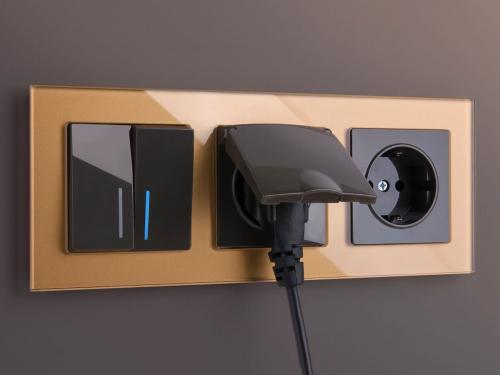

Двойная розетка с выключателем

Как расположить электрические розетки и спланировать домашнее освещение? Лучше всего это сделать на плане интерьера, даже если он нарисован вручную — на нем можно удобно отметить все элементы и легко внести исправления. Расположение освещения относительно простое — нужно только продумать, где разместить потолочные светильники, а где, возможно, плафоны и настенные бра или молдинги.

Последние чаще всего используются на кухнях и в ванных комнатах , но, возможно, вы планируете дома модный шкаф-купе или мечтаете об оригинальном освещении гостиной. Также учитывайте торшеры, которым потребуется доступ к розеткам. Стандартно выключатели света размещаются возле двери — убедитесь, что они находятся сбоку от проема створки — тогда доступ к ним будет более простым.

Для оптимального размещения розеток необходимо учесть следующие обстоятельства :

Какие электроприборы будут использоваться в квартире (учитывайте крупную электронику и бытовую технику, компьютеры, лампы, а также мелкую бытовую технику, которая используется );
В каких комнатах будут подключены отдельные устройства;
Где будет размещаться мебель (розетки за мебелью не функциональны).

Учитывая каждый из этих нюансов, вы легко сможете определить расположение розеток и их количество в каждой комнате.
