Как сделать фундамент для забора с кирпичными столбами. Предварительные расчеты объемов и затрат

25.12.2021 в 16:13

Как сделать фундамент для забора с кирпичными столбами. Предварительные расчеты объемов и затрат

В начале строительства нужно выбрать тип фундамента, определить глубину заложения, сделать расчет количества материалов. Глубину промерзания почвы в своем регионе узнайте в любой строительной организации или в интернете. Проверьте залегание грунтовых вод и тип грунта на участке. Для этого придется на разных участках сделать шурфы. Спросите у соседей, имеющих подвалы, об уровне грунтовых вод.

Расчет объема бетона и стоимости работ

Для того, чтобы правильно рассчитать количество материалов, необходимо начертить детальный план. Расчет сводится к определению всего объема бетона исходя из толщины кирпичных столбов, заполнения промежутка между ними и глубины заложения фундамента.

Вариантов заполнения промежутков между ними может быть много: кирпич, камень, кованая ограда, сетка, профнастил. Для заполнения промежутка кирпичом учитывается толщина половины или целого кирпича. Половина составляет 125 мм, а целый кирпич  –  250 мм соответственно. Кладку столбиков делают в 1,5 кирпича или шириной 380 мм.

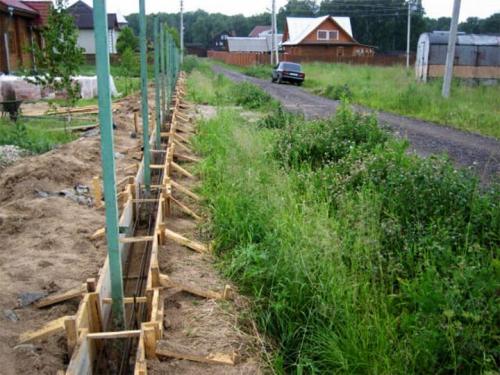

Как сделать фундамент для забора с кирпичными столбами. Предварительные расчеты объемов и затратФото. Расчет количества кирпича для столбов: 1.5х1.5; 1.5х2; 2х2.

От этих размеров необходимо отнять толщину отделки:

  • штукатурка – 10 мм;
  • облицовка плиткой – 15 мм;
  • облицовка искусственным камнем – 25 мм;
  • облицовка натуральным камнем до 45 мм.

Это делается, чтобы декоративные элементы не выпирали из общей плоскости изгороди.

Исходя из этих данных, определяется общий объем бетона: ширина умножается на длину и высоту. Минимальная марка бетона – М200.

Для приготовления 1 м3 бетона двухсотой марки требуются:

  • цемент М400 – 1 часть;
  • песок – 3 части;
  • щебень – 5 частей;
  • вода по мере надобности.

При самостоятельном изготовлении бетонного раствора измеряйте цемент, песок и щебень в одних единицах: в объемных частях или в килограммах. На практике считают материалы, загружаемые в бетономешалку, ведрами или лопатами.

Количество кирпича рассчитывается в штуках. При ширине столбов в 1,5 кирпича на один ряд идут 3 штуки, толщина шва 10 мм. Соответственно на 1 метр высоты нужен 21 кирпич.

Опалубочные работы

Опалубка состоит из деревянных щитов, сделанных из обрезных досок толщиной от 25 до 40 мм. Чем тоньше доска, тем больше необходимо устанавливать раскосов, чтобы придать жесткость. Для контроля ширины внутри устанавливают деревянные прокладки. Чтобы выровнять опалубку строго по линии, её стягивают проволокой толщиной 1 мм. Для удобства в работе, чтобы она стала мягкой, проволоку предварительно обжигают на огне.

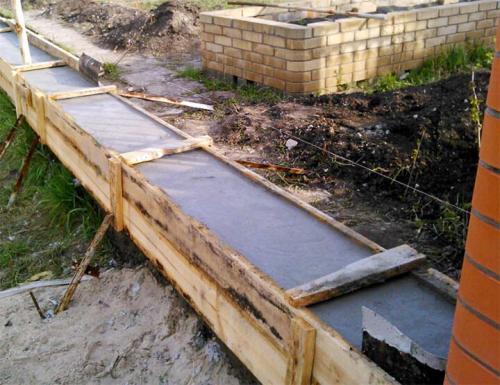

Как сделать фундамент для забора с кирпичными столбами. Предварительные расчеты объемов и затрат 01

Как сделать фундамент для забора с кирпичными столбами. Предварительные расчеты объемов и затрат 02Чтобы щиты во время заливки не сдвинулись в сторону, их укрепляют деревянными колышками. Для достижения абсолютно гладкой поверхности изнутри щиты устилают полиэтиленовыми пленками, которые прибивают к доскам строительным степлером. Опалубку рекомендуется снимать через неделю. Одновременно срубают наплывы раствора, просочившиеся в щели между досками.

Внутри опалубки выводится горизонтальный уровень и в доски забиваются гвозди. Между ними натягивается проволока, цветной шнур для указания на верхнюю границу бетонирования.

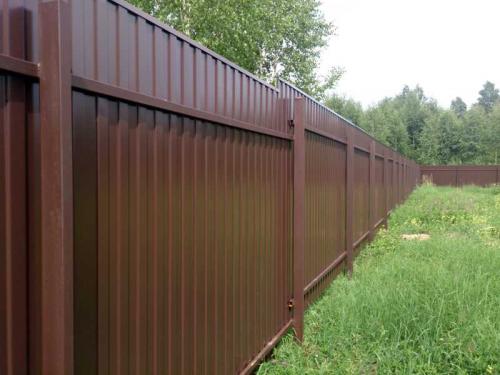

Фундамент под забор из кирпича и профнастила. Как сделать забор из профнастила с кирпичными столбами?

Фундамент под забор из кирпича и профнастила. Как сделать забор из профнастила с кирпичными столбами?

Забор из кирпича – самое добротное и качественное сооружение, единственным недостатком которого является дороговизна.

Чтобы удешевить проект, целесообразно скомбинировать кирпич с недорогими, но не менее прочными материалами.

Рассмотрим строительство забора из кирпича и профнастила своими руками детально и поэтапно.

Выбор конструкции и материалов

Перед тем, как сделать забор из кирпича и профнастила, необходимо составить проект с описанием конструктивных особенностей и местом расположения ограждения.

При составлении плана нужно придерживаться таких рекомендаций:

  • Расстояние между кирпичными столбами забора из профнастила (ширина пролета) должна быть не менее 3 метров .
  • Забор размещается строго в соответствии с планом земельного участка.
  • На наклонной местности отдельные секции разбиваются на участки с перепадами по высоте.

к содержанию ↑

Фотогалерея

Чтобы сделать забор из кирпича и профлиста самостоятельно, понадобятся:

  • Бетономешалка,
  • Сварочный аппарат,
  • Лом и лопата,
  • Бур, электродрель и шуруповерт,
  • Отвертки,
  • Ножницы по металлу.

Профилированные листы из поливинилхлорида создают прочное ограждение, не подверженное коррозии и износу.

Рекомендуется для каждой секции выбирать листы толщиной от 0,5 мм и высотой профиля С8 или С10. О существующих размерах профнастила мы писали в этой статье.

Окрашенный современными лакокрасочными материалами профнастил под кирпич долго не теряет цвет, который можно подобрать в тон зданию.

к содержанию ↑

Этапы строительства

Строительство заборов из профнастила с кирпичными столбами происходит поэтапно:

  • Замеряется периметр участка,
  • Подготавливается фундамент,
  • Изготавливаются столбики,
  • Закрепляются профилированные листы.

Нажмите для увеличения

Строительство забора из профнастила с кирпичными столбиками начинается с обозначений точного расположения элементов.

На местах будущих углов забора нужно поставить колышки и натянуть по ним капроновую нить.

Самый узкий забор с профнастила с кирпичными столбиками строится в один кирпич толщиной, а для усиления устанавливается профильная труба.

Каждый второй ряд кирпичной кладки армируется стальной сеткой.

к содержанию ↑

Земельные работы

Забор из кирпича и профлиста устанавливается на ленточный фундамент.

Чтобы сэкономить на транспорте, верхний слой грунта можно отсыпать и использовать как удобрение на участке.

Объем грунта составит всего около трех кубометров, поэтому для выполнения земельных работ дорогостоящий экскаватор не понадобится. Ручные работы выполняются совковой и штыковой лопатами, лом тоже пригодится.

Если грунт не каменистый, траншею объемом около 4 кубометров выкопают двое рабочих за 5 часов с учетом перекуров.

к содержанию ↑

Изготовление опалубки

Когда траншея под кирпичный забор с профлистом уже вырыта, можно сразу приступить к опалубке. Она собирается только для цокольной части и устанавливается ниже уровня земли на 10-20 см. Подойдет прочная и недорогая полуобрезная доска.

Сборка опалубки начинается до заливки фундамента с дополнительного скрепления досок деревянными перемычками и кирпичными подпорками. Щиты собирают непосредственно в траншее, начиная с верхней доски.

10-миллиметровые арматурные пруты

Для дальнейшего армирования фундамента нужны 10-миллиметровые арматурные пруты, которые устанавливают в траншее через каждые 1,5 метра.

Обратите внимание

Собранный каркас, скрепленный проволокой толщиной 1 мм, опускают в опалубку.

Для усиления столбов из кирпича в опалубку монтируется уголок или трубы, когда каркас из прутов и опалубка полностью готовы. Их выравнивают и закрепляют досками.

Фундамент под кирпичный столб. Фундамент для забора с кирпичными столбами

Выбор типа фундамента под кирпичные столбы зависит от того, из какого материала будет заполнение а также от типа грунтов. Если пролет забора будет из легкого материала (профнастила, древесины), можно делать свайный фундамент под каждый столб. Глубина, на которую надо сваю забивать/закручивать, зависит от типа грунтов и высоты грунтовых вод. Если грунты склонны к зимнему пучению (глина или суглинки) с высоко расположенными подземными водами, закапываться надо на 15-20 см ниже глубины промерзания грунта. На хорошо дренажируемых грунтах (пески и супеси) достаточно закопаться на 80 см.

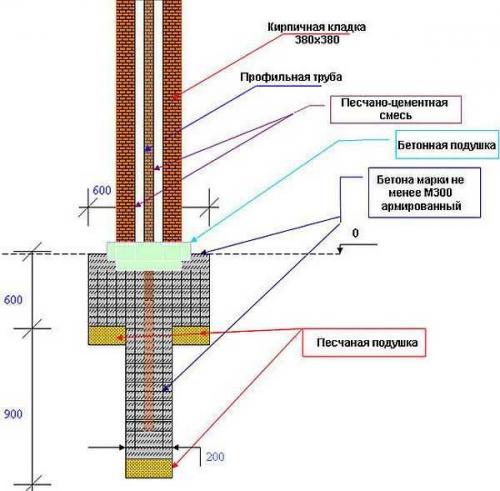

Фундамент под кирпичный столб. Фундамент для забора с кирпичными столбами

Свайный фундамент под кирпичный столб для забора с легким заполнением

Свайный фундамент под кирпичный столб делают по стандартной технологии:

  • бурят ямку нужной глубины (диаметр 25-35 см);
  • на дно засыпают ведро-два щебня;
  • уплотняют;
  • ставят трубу, вокруг которой впоследствии будут вести кладку столба (на пучинистых грунтах к закапываемой части часто приваривают несколько отрезков металлических прутков, лент, уголков -для большей устойчивости);
  • труба выставляется строго вертикально, фиксируется ;
  • для пучинистых грунтов, если к трубе не приварили металлические куски, можно в лунку воткнуть несколько арматурных прутков, для очень сложных грунтов можно связать каркас;
  • заливается бетон высокой марки — М300 или выше (про марки и состав читайте тут ).

Длина труб складывается из двух величин: из той части, что замуровывается в бетон и той, что будет торчать сверху. Причем верхний участок трубы совсем не обязательно в данном случае должен быть до самого верха столба. Он может быть на 40-50 см короче. Исключение — столбы, на которые будут навешиваться ворота и/или калитка. Тут внутреннее армирование должно быть практически до самого верха.

Если забор планируется полностью кирпичным или в регионе большие ветровые нагрузки, скорее всего, вам необходимо будет делать полноценный ленточный фундамент. Еще вариант — сваи, связанные мелкозаглубленной лентой.

Фундамент под кирпичный столб. Фундамент для забора с кирпичными столбами

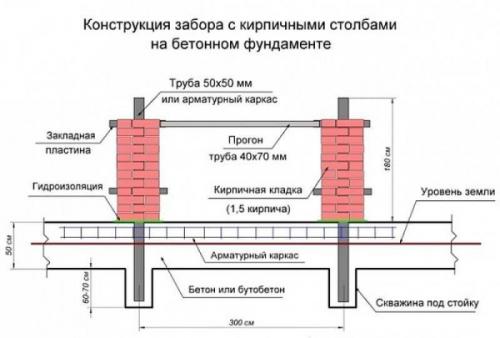

Конструкция забора с кирпичными столбами на монолитном железобетонном фундаменте

Подробнее о типах фундаментов для разного рода заборов читайте в статье « Фундамент для забора: как не закопать лишние деньги «.

Фундамент под столбы для забора. Фундамент для забора с кирпичными столбами: схемы и видео

Ограждения с колоннами из кирпича относятся к классу изгородей «люкс». Фундамент под забор с кирпичными столбами – это неотъемлемая часть такой конструкции. От того, насколько качественно и правильно он будет выполнен, зависят устойчивость и долговечность всей конструкции. К его строительству нужно относиться внимательно и соблюдать технические нормы, чтобы ограждение не стало большим разочарованием.

Знание особенностей конструкций поможет сделать правильный выбор.

Виды фундамента

Рассмотрим виды оснований, их применение и технические параметры.

Ленточный

Ленточный фундамент используют для тяжелых конструкций, построек из кирпича, блока. Выглядит он, как бетонная лента. Монолит применяют на грунте с хорошей несущей способностью.

Подготовка перед окончательным монтажом

Для строительства нужно:

  • вырыть траншею шириной 40 см, глубиной 50 см;
  • на дно уложить песчано-гравийную подушку толщиной 15 см. Смесь тщательно утрамбовать;
  • выставить опалубку;
  • связать арматурный каркас из арматуры диаметром 8–10 мм;
  • установить металлические опоры под кирпичные колонны на расстоянии 2–3 м. Используют профильную трубу 50х50 мм или толстостенную круглую трубу диаметром 40 мм и выше;
  • готовую конструкцию заливают бетоном М200.

Опалубка перед бетонированием

Столбчато-ленточный

Столбчато-ленточный (комбинированный) фундамент выглядит, как ленточный монолит, с одним отличием – в местах, где устанавливают столбы, бурят лунки.

Применяют, торфяной или рыхлой почве, используют для тяжелых комбинированных ограждений. Для строительства применяют технологию, аналогичную при изготовлении ленточного монолита, меняются только размеры фундамента:

  • роют траншею шириной 40–50 см, глубиной 80 см;
  • в местах, где, бурят скважину глубиной 1,2–1,5 м.

Схема установки профлиста на основание

Столбчатый

Он выглядит как отдельно залитое основание под колонну. Применяют для легких комбинированных заборов. Для строительства нужно:

  • вырыть лунку глубиной до 1,5 м, шириной 40 см;
  • дно засыпать слоем песка и гравия толщиной 15 см;
  • вставить трубу, у основания горизонтально приварить куски арматуры по 25 см для лучшего сцепления с бетоном. Для столбиков используют профильную трубу 50х50 мм или аналогичных размеров круглую трубу;
  • залить бетоном.

Схема столбчатого основания

Что влияет на выбор фундамента

Чтобы избежать неприятностей, связанных с деформацией забора, нужно учитывать:

  • вес конструкции;
  • тип почвы;
  • глубину промерзания почвы.

В процессе работы

Вес

Вес зависит от материала, из которого сделан забор. На строительство двух столбов и двухметрового пролета, выложенного из кирпича, уходит 0,3 м3 бетона и 0,7 м3 кирпича общим весом 1700 кг.

Такое ограждение тяжелое, для него делают ленточный или комбинированный фундамент.

Для, дерева или металлическихдостаточно забетонировать столбы, а для надежности – связать лентой небольшого заглубления.

Ограждение из профлиста

Грунт

Важно учитывать грунт, на котором делают бетонную основу. На песчаном или торфяном грунте лучше использовать ленточный монолит шириной 25 см, глубиной 40 см. Марка бетона – М200.

На глинистой поверхности – ленточный или комбинированный. Ширина фундамента – 25 см, глубина – 50 см. Глубина лунок под колонны – 1,5 м. Марка бетона – М200.

На супеси используют монолитную ленту шириной не менее 25 см, глубина фундамента – 50 см. На дно укладывают песчаную подушку. Марка бетона – М200.

Глубина промерзания почвы

Фундамент заливают ниже отметки промерзания почвы, в противном случае конструкция может деформироваться.

Установка каркаса

В том случае, когда уровень промерзания низкий, применяют плавающий тип фундамента. Роют траншею глубиной 60 см. На дно засыпают слой щебня толщиной 10 см, тщательно утрамбовывают. Остальной объем ямы засыпают песком и уплотняют.

На подушку заливают монолитную армированную ленту высотой 40 см и шириной 30 см в зависимости от конструкции забора. Армируют монолит арматурой диаметром 10–12 мм.

Это основные условия для правильной оценки ситуации, чтобы решить, какое основание для забора с кирпичными столбиками выбрать.

Фундамент для кирпичного забора своими руками. Ленточный армированный железом

Железобетонный фундамент для кирпичного забора характеризуется высокой несущей способностью и долговечностью. Устройство начинается с подготовки грунта. От правильности выполнения земляных работ будет зависеть срок службы и сезонное поведение монолита.

В этом видео рассмотрены ошибки, которые совершили отделочники при строительстве кирпичного забора на ленточном фундаменте на конкретном примере:

Здесь необходимо выкопать траншею сечением примерно 40*50 см. Глубины в 0,5 м, как правило, достаточно, чтобы исключить воздействие грунта на бетонную ленту. Дно канала считается готовым после уплотнения земли. Далее на нем устраивается песчано-гравийная насыпь. После трамбования она должна составлять 15 см по толщине, быть максимально ровной.

Подготовка траншеи под фундаментную ленту Источник yandex.net

Следующие действия последовательно выглядят так:

  • устанавливается формовочная опалубка;
  • стенки проверяются на герметичность, при необходимости они укрываются внутри полиэтиленовой пленкой;
  • собирается усиливающий каркас из арматурных прутков с сечением 8-10 мм.

Колонны устанавливают на расстоянии 2-3 м. Профиль выбирают сечением 50*50 мм или диаметром свыше 40 мм. Заливка готовой площадки для фундамента под забор выполняется бетонным раствором марки М200.

Ленточный бутовый

В этом случае вместо арматуры используются крупные камни. Здесь устройство фундамента проводится двумя способами. Либо сначала в подготовленную траншею укладывается бут, его заливают и прокалывают для вывода воздуха. Либо камни закладывают в залитый раствор. Первый вариант позволяет контролировать плотность бутовой кладки, второй позволяет лучше уплотнить бетон. В любом случае на фоне железобетонной ленты такое решение обходится заметно дешевле.

Устройство бутового опорного основания Источник sakh.com

Комбинированный ленточный со столбчатым

Здесь заливка бетона проводится после подготовки траншеи под ростверк для забора и посадочного места под колонны. Под столбы, которые будут выложены из кирпича, формируется лунка. Оптимальной глубиной принято считать ⅓ от длины всей опоры, но в этом случае параметр из-за нагрузки увеличивается до 1,5 м. Для усиления конструкции кроме направляющей профильной трубы можно дополнительно погрузить 3-4 железных прута и связать их с армирующим каркасом для ленточного забора.


Забор из кирпича и профнастила: особенности и выбор материала, этапы строительства

Столбчатый

Здесь земляные работы начинаются с формирования посадочного места под металлопрофиль. Последний может быть заменен на деревянный столб предварительно обработанный, например, смолой. Лунка бурится глубиной от 0,5 до 1,5 метров, ширина 40 см. На дне трамбуется песок с гравием (слой 15 см). К металлической колонне перед погружением в области основания привариваются отрезки арматуры длиной 25 см. Если используется труба, то для надежности ее полость заполняется цементным раствором.

Пример фундамента с ленточным ростверком Источник gbistroy-kazan.ru

Свайный винтовой

Выбор сечения трубы определяется в большей степени возлагаемой на нее нагрузкой со стороны планируемого забора. Если это каменный вариант, то рекомендуется рассматривать заготовки диаметром свыше 100 мм. Такие сваи способны выдерживать вес от 2 тонн.

Еще один момент, который нужно учитывать при выборе изделий касается наконечника:

  • литой применяется для массивных конструкций (оцинковка продлевает срок службы);
  • сварной стоит дешевле, но технические характеристики также актуальны для возведения легких заборов.
Винтовые сваи для устройства фундамента Источник ryazan.zuzmi.ru

Ввинчиваются столбы, как правило, на глубину от 1,5 м. Методика погружения схожа с вкручиванием самореза в основание. Выполнить работу можно вручную или с использованием специальной техники. Для первого варианта в торцевой части предусмотрены отверстия под рычаги. Главное – соблюсти строгое вертикальное положение трубы.


Кирпичные заборы: плюсы и минусы, разновидности материалов, основы технологии и цены

Коротко о главном

Забор с кирпичными столбами отличается локализованной высокой нагрузкой на грунт.
