Монтаж водяного теплого пола своими руками. Принципиальное устройство системы водяного подогрева пола

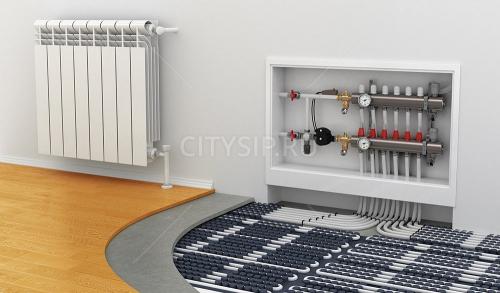

По своей сути водяной « теплый пол» — это система труб, размещенных под поверхностью напольного покрытия, по которым циркулирует теплоноситель из общего контура отопления.

Схематично общий «пирог» водяного подогрева пола выглядит следующим образом:

Обычное строение «пирога» теплого пола

Основой для монтажа теплого водяного пола обычно служит выравнивающая бетонная стяжка (поз.1). Она может уже иметь собственное утепление (например, керамзитовое) или быть без него.
Чтобы не допустить абсолютно не нужного расходования тепловой энергии на прогрев основы пола или межэтажного перекрытия, потребуется слой эффективной термоизоляции (поз.2). Не укладывается этот уровень только в том случае, если термоизоляция предусмотрена самой конструкцией выравнивающей стяжки.

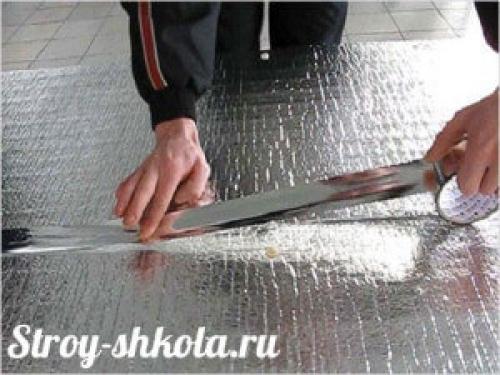

Еще один слой термоизолятора – фольгированной подложки (поз. 3), повысит эффективность отопления, отразив тепловой поток о т т руб, направив его для прогрева верхних слоев пола. В ряде случаев, при использовании специальных утеплительных матов для теплого пола обходятся без него.
Нагрев массива тёплого пола обязательно сопровождается его довольно значительными температурными расширениями. Чтобы не допустить деформации по периметру помещений используют специальную демпферную ленту (поз.4), которая послужит компенсатором.
Основной элемен т т еплого пола – система труб по которым циркулирует теплоноситель (поз. 5). В процессе раскладки труб они крепятся к термоизоляционной подложке специальными скобами (поз. 6) и ли ли же фиксируются иными методами, о которых будет рассказано ниже.
Чаще всего пове рх см онтированных трубопроводов заливается бетонная стяжка (поз. 7). Она не только становится надежным основанием для укладки финишного покрытия (поз. 8). Стяжка будет выполнять роль мощного аккумулятора тепла, способствовать равномерному прогреву всей поверхности пола, поэтому существуют определенные требования к ее толщине.

Источник: https://cabel-electro.ru/stati/montazh-vodyanogo-teplogo-pola-svoimi-rukami-vodyanoy-tyoplyy-pol-svoimi-rukami-ustroystvo-i

Теплый пол водяной недостатки. Преимущества и недостатки водяных полов

Использование водяных теплых полов (ТП) возможно в качестве как дополнительного, так и основного источника обогрева комнат в коттеджах и квартирах. Причем чаще всего их укладывают во втором варианте исполнения. В сравнении с батареями напольный обогрев более эффективен в эксплуатации, но и дороже их в реализации.

Среди достоинств систем теплого пола на нагреваемой воде числятся:

оптимальное для человека распределение тепла по помещению;
отсутствие циркуляции пыли из-за конвекции воздуха;
высокая экономичность – теплоноситель приходится нагревать всего до 40–50 0С;
эстетика – все коммуникации и элементы энергосистемы укрыты в слое стяжки;
полная электробезопасность;
отсутствие электромагнитных полей и проблем с высушиванием воздуха;
срок службы до 50-ти лет;
плавность прогрева пола, исключающая шоковое воздействие на ламинат и иные покрытия при резком их прогреве.

Если сравнивать рассматриваемый вариант обогрева с радиаторным отоплением, то напольная система оказывается минимум на 20–30% экономичней. А в некоторых случаях эта разница доходит и до 50–60%. Для батарей воду приходится нагревать до температуры в 70–90 0С на входе в радиатор. А для ТП ее подогревают на максимуме, при сильном морозе за окном, лишь до 50–55 0С.

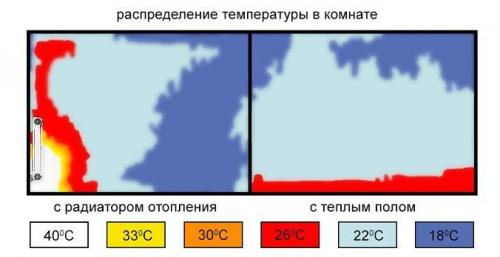

Распределения тепла при отоплении радиатором и системой теплый пол

Минусы у водяного пола следующие:

возможные протечки воды;
невозможность укладки в узких коридорах;
относительная дороговизна;
большие затраты по времени на устройство;
высокие нагрузки на перекрытие из-за большого объема бетона;
подъем пола за счет дополнительной стяжки толщиной 60–150 мм;
низкая ремонтопригодность;
высокая инертность.

Чтобы смонтировать трубный теплый пол своими руками и уложить сверху финишное покрытие, требуется до месяца времени. Монтаж его производится в стяжке из бетона, которому нужно порядка трех недель на застывание и упрочнение.

Первоначальные затраты на обустройство водяного ТП выше радиаторного аналога в 1,5–3 раза. Однако благодаря экономичности подобный теплый пол окупается за 3–5 лет.

Главная его проблема – высокая инертность на нагрев. Напольная система отопления из-за толстого слоя бетона долго прогревается (батареи дают тепло в помещение гораздо быстрее). Нередко из-за такого своего запаздывания она просто не успевает за колебаниями температуры на улице.

Источник: https://gorizont-pro.ru/stati/kak-pravilno-polozhit-teplyy-pol-vodyanoy-vodyanoy-tyoplyy-pol-svoimi-rukami-ustroystvo-i

Водяной теплый пол: плюсы и минусы. Плюсы и минусы водяных теплых полов

Водяной теплый пол получил свое название за счет того, что имеет некое сходство с классической для многоэтажных домов системой отопления – радиаторной. В случае пола, все, с одной стороны, проще, с другой – сложнее.

Трубы, по которым идет горячая вода монтируются на стяжку, заливаются бетоном, а сверху кладется напольное покрытие. Подобные манипуляции сложно произвести самостоятельно, если, конечно, не иметь соответствующего опыта и специализации, но стоит признаться, что подобные мастера живут не в каждой квартире. К тому же есть определенные проблемы с монтажом подобной системы отопления в городской квартире – нужно согласовать это с управляющей компанией, а в частных домах лучше всего принять решение об использовании теплого пола на этапе котлована, а еще лучше на момент проектирования. В последнем случае, наша компания может на производстве изготовить плиты со специальными выемками под провода и терморегуляторы.

Плюсы

У теплого пола есть большое количество плюсов:

Наиболее экономичная система отопления дома. За счет того, что у самого теплоносителя относительно небольшая температура (до 50 градусов) в помещениях с высокими потолками расход средств на прогрев комнаты снижается ровно вдвое.
Равномерное распределение тепла. Из-за того, что прогрев идет от пола достигается оптимальное распределение – около 23 градусов на уровне ног и 18 у головы.
Безопасность эксплуатации. Все нагревательные элементы надежно спрятаны под половым покрытием, что позволяет спокойно оставлять маленьких детей в помещении и не волноваться о том, что они получат ожоги.
Эстетичность. Отсутствие на виду видимых элементов отопления позволяет создавать современные интерьеры без привязки к тому, как лучше всего скрыть, например, радиаторы или конвекторы.
Полезность. В доме с теплыми полами намного сложнее простудиться или чувствовать себя некомфортно. Особенно это актуально для семей с маленькими детьми, которых можно просто оставлять на полу без теплых ползунков или шерстяных носков.

Водяной теплый пол, как работает. Водяной теплый пол

Хотите сделать свой дом уютным, современным и теплым? Обратите внимание на теплый водяной пол. В этой статье мы подробно опишем все его преимущества и недостатки, расскажем, как выбрать трубы и уложить их, опишем схему коллектора и системы управления.

Преимущества и недостатки водяного тёплого пола. Подготовка основания. Нюансы монтажа. Выбор труб, способы их укладки, частота витков и варианты фиксации. Стяжка и сроки созревания.

Устройство и принцип работы

Водяной тёплый пол, это система обогрева помещения, в которой теплоноситель циркулирует по контуру, находящемуся под напольным покрытием. Обратите внимание, что не всегда трубы находятся в стяжке. Есть «настильные системы», в которых контур не заливается бетоном.

При детальном рассмотрении, пирог водяного тёплого пола состоит из следующих элементов:

Подготовленное основание;
Стяжка (5 см);
Теплоизолятор (5 см);
Трубы (2 см);
Стяжка (4 см);
Напольное покрытие (2 см).

В зависимости от применяемых труб, может быть несколько слоёв гидроизоляции. Основание, это черновой пол в подвальном помещении или на первом этаже частного дома. Первый слой стяжки, требуется именно при отсутствии ровной поверхности.

Теплоизолятор толщиной 5 см – стандартное решение. Но если имеется возможность, то лучше увеличить толщину до 10 см. Это на 10-15% повышает эффективность всей системы. Особенно если водяной тёплый пол устраивается на первом этаже. Лучшим материалом для этого слоя является экструдированный пенополистирол.

Трубы в подавляющем большинстве водяных тёплых полов используются диаметром 16 мм.

Второй слой стяжки закрывает всю систему и служит гигантским аккумулятором тепла.

Толщина пирога водяного тёплого пола, варьируется от 18 до 23 см. А масса 1 м²этой системы достигает четверти тонны! Такие жёсткие условия, существенно ограничивают распространение водяных тёплых полов.

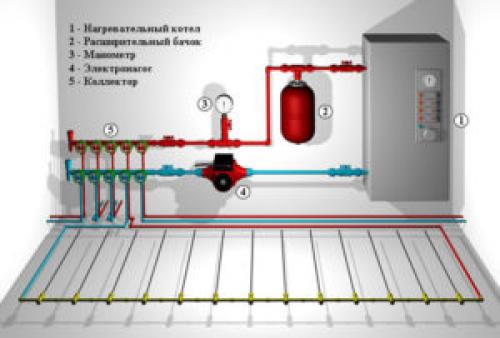

Контур подключают к насосу и котлу, через систему регулировки и контроля.

Где можно использовать

В виду достаточной толщины и массы всей системы, её использование ограничено частным домостроением. В квартирах водяной тёплый пол устанавливать крайне нерационально.

Главная причина – это сложности с подключением питания. К системе центрального отопления можно подключаться только после разрешения из контролирующих органов. И получить его практически невозможно. Даже если оно будет, то исчезнет основной лейтмотив – автономность. Нам известны варианты с установкой в квартире электрических и даже газовых котлов, но это единичные случаи, которые только подтверждают правило: водяной тёплый пол используют только в частных домах.

Преимущества и недостатки

Преимущества водяных тёплых полов во всей полноте раскрываются только при использовании дешёвых энергоносителей, как-то: газ, уголь, дрова. Нагрев теплоносителя электрическим котлом, приблизительно в 7 раз более затратный, чем при использовании газового оборудования.

Гигантская теплоёмкость системы водяного тёплого пола, ещё один плюс. Комната, в которой находится ≈ 100 кг/м²нагретого бетона, быстро остыть не может (в расчёт берётся только верхний слой стяжки).

Но и минусы тоже есть. Прежде всего, это чудовищная инерционность. Чтобы прогреть такой слой стяжки, необходимо время и энергия.

Инерционность подводит к тому, что регулировка температуры водяного тёплого пола, весьма условна. Контролирующая аппаратура снимает показатели температуры с теплоносителя, поверхности пола и воздуха (в некоторых терморегуляторах). Но вносимые через терморегулятор изменения, очень медленно проявляются.

Монтаж водяного тёплого пола

Задача довольно сложная, но выполнимая. Только сначала требуется выровнять основание. Это очень важное требование, учитывая, что выравнивать всё равно потребуется и первым слоем стяжки это делать эффективнее. Почему?

Например, перепад высот в комнате составляет 3 см. Если сразу уложить трубу и только потом выравнивать стяжкой, то получится, что в одном углу высота цементной смеси будет минимальная – 4 см, а в другом 7. Значит, во время эксплуатации тёплых полов, с одной стороны они буду прогревать 4, а с другой 7 см бетона. Такая неравномерная нагрузка, весьма пагубно действует на всю систему в целом и ведёт к быстрой порче напольного покрытия.

Водяной теплый пол своими руками в частном доме. Теплые водяные полы в частном доме – инструкция, как сделать своими руками

Один из важных вопросом, который встаёт при строительстве частного дома — как своими руками правильно сделать систему отопления для комфортного существования.

Сегодня, в загородных домах популярными являются водяные тёплые полы. Несмотря на трудоёмкость процесса при их сооружении и дороговизну, конструкция окупится в течение 5 лет.

Важно! Начиная строить дом, рекомендуется заранее продумать систему отопления.

Проектирование

Особенно выгодным и оптимальным решением считается монтаж водяного контура в коттеджах, имеющих газовые котлы. Данная конструкция менее затратная в плане затрат энергоресурсов и проста в эксплуатации, в результате чего является наиболее эффективной.

Система может работать безупречно лишь при наличии профессионально сделанного проекта и при грамотном монтаже.

Поэтому, прежде чем начать монтаж водяного отопления в каркасном доме или на даче, первым делом нужно подготовить проект. При составлении проекта, следует продумать вид материала, который будет укладываться в «пирог» и толщину каждого слоя.

Кроме того, требуется изготовить план размещения труб. Изобразить схему можно на обычном листке в клеточку, где каждая клетка будет шагом укладки контура.

Шаг зависит от климатических особенностей региона. В местах с умеренными климатическими условиями:

при хорошей теплоизоляции в доме — шаг 20 см;
при отсутствии качественного утепления стен из кирпича, бетона или дерева — 10 см;
в больших помещения, при наличии тёплых и холодных стен — шаг делается различный, у тёплых стен — он больше, у холодных — меньше.

Устройство тёплого пола

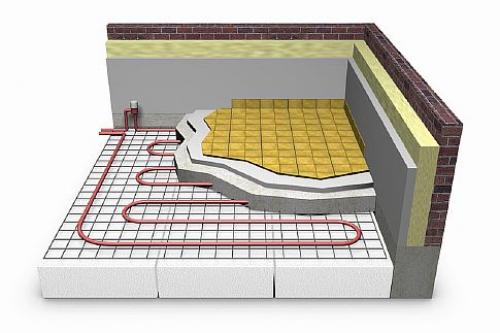

«Пирог» тёплого водяного пола — многослойная конструкция с жидким теплоносителем внутри. Основной элемент тёплого пола — труба из металла или полимера, по которой осуществляется циркуляция воды или антифриза. Каждый слой имеет свое предназначение, и играет важную роль для эффективного функционирования всей системы в целом. Поэтому, при сооружении следует соблюдать четкую последовательность.

«Пирог» водяного пола выглядит следующим образом:

основание — из дерева или бетонной плиты;
гидроизоляция — полиэтиленовая плёнка (0,1 мм);
теплоизоляция — пенополистирольные плиты, или другой утеплитель с плотностью 40 кг/м³ и толщиной от 300 мм;
водяной контур — трубопровод;
арматурная сетка — обеспечивает плотность стяжки, допустимая толщина прутьев 3 — 5 мм;
бетонная стяжка — раствор из бетона и цемента с пластификаторами;
финишное покрытие — любой материал совместимый с греющими полами.

В общей сложности, толщина данной конструкции в частном доме может составлять от 7 до 15 см. Контур водяного пола подсоединяется к коллекторному узлу.

Водяные конструкции бывают:

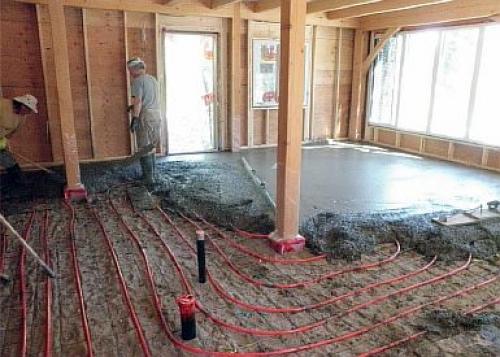

Тяжёлыми (мокрыми) — один из наиболее распространённых вариантов. Важная роль тут отводится черновому основанию, на него кладётся гидро- и теплоизоляция, трубы и армирующая сетка, и все заливается бетонным раствором. Данный способ рекомендован для кирпичных коттеджей имеющих бетонные перекрытия, которые способны выдержать тяжесть стяжки.

Важно! Слой бетона под контуром не должен быть меньше 3 см.

Лёгкими — основой под трубами являются пенополистирольные плиты. Они укладываются на черновой пол и на них монтируется водяной контур. Так как плиты оснащены бобышками, с помощью которых фиксируются трубы, то не требуется их дополнительное крепление. Сверху укладываются теплопластины, на которые стелется напольное покрытие.

К сведению! Данный вариант подходит для частных домов с деревянными перекрытиями, которые не способны выдержать тяжёлую конструкцию.

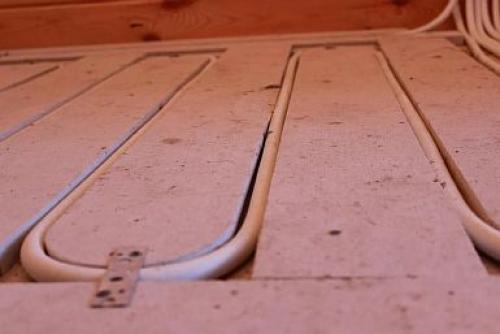

По деревянным рейкам — то есть основой будут служить дерево, к которому монтируются нагревательные элементы. Эта конструкция закрывается гипсоволокном и финишным покрытием. Но данный метод не надёжен, поэтому рекомендован для укладки в крайнем случае.

Способы укладки контура

Существует три основные способа укладки контура в частном доме своими руками, но все они имеют один общий момент — трубы монтируются от стен по направлению к центру:

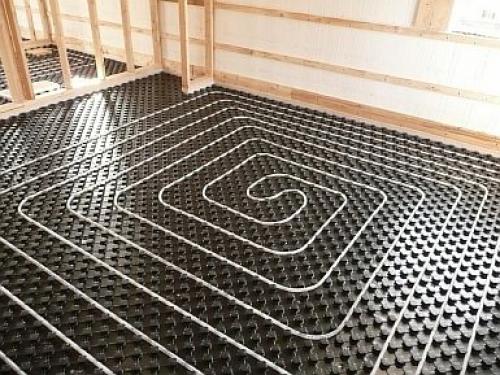

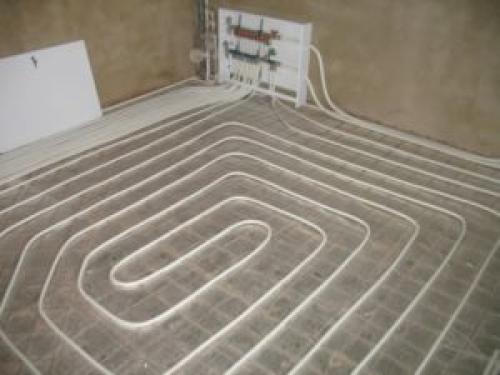

«Улитка» — укладка контура производится по спирали от стен к центру, и обратно. При этом, конструкция сужается к центру помещения. При составлении схемы следует помнить что нужно оставлять место между трубами, для их возвращения к питающему источнику. При помощи данной схемы обогрев напольного покрытия получается равномерный, при этом снижается уровень гидравлического сопротивления. Количество трубного материала при такой укладке меньше, чем при других способах. Основной недостаток — сложный монтаж.

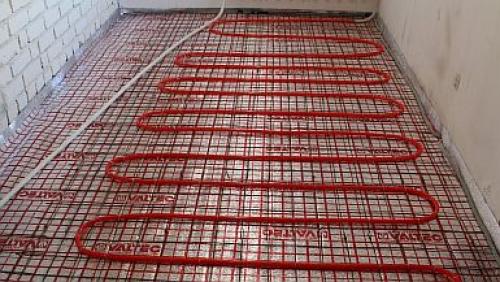

«Змейка» — трубы размещаются вдоль стен в виде петель. Вариант лёгкий, но при нём не возможно добиться равномерного прогрева полов, так как температура при входе и выходе существенно различается.

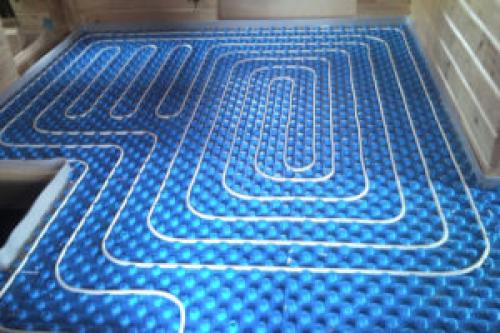

Комбинированный способ — в нём объединяются обе схемы. Подходит для помещений с холодными стенами. Вдоль стен контур укладывается «змейкой», а по центру «спиралью». Этот способ позволяет сэкономить на трубах и увеличить энергоэффективность устройства.

Бюджетный теплый пол своими руками. Утеплитель

Если надо сделать экономично - не используйте всевозможные маты для теплого пола. Всевозможные европейские системы вроде таких, как маты с бобышками - это затратное в финансовом плане решение, хотя, возможно, кому то проще монтировать именно таким способом.

"Отражающая" фольгированная подложка из вспененного полиэтилена которую некоторые кладут прямо на грунт или на слой утеплителя - не работает вообще. Ничего не утепляет (т.к. сжимается в ноль) и не отражает (т.к. нет воздушного зазора). Не предусмотрена ни одной технологией монтажа. "Отражающая" подложка - удел малограмотных кустарей и самодельщиков. И это выброшенные деньги в лучшем случае. В худшем - если алюминиевая фольга не ламинирована, то она вступает в реакцию со щелочной средой растворной стяжки и разрушится за пару недель, вызывая снижение марки раствора и последующее растрескивание стяжки.

Не надо покупать "отражающую" фольгированную подложку. Она не работает.

Используйте для утепления теплого пола пенополистерол , лучше экструдированный. Выбор всё шире и производители обычно указывают какая продукция в их каталогах специально предназначена в качестве утеплителя под стяжку пола. Если придется использовать более дешевый пенополистерол ПСБ, то требуемая плотность пенополистерола 35 кг/м3. Всегда уточняйте и проверяйте реальную плотность, т.к. марка ПСБ 35 вовсе не означает реальную плотность 35 кг/ м.куб. Тщательно выбирайте изготовителя ПСБ что бы не купить, то что будет крошится сразу уже в руках. Иной раз, лучше купить более высокую марку, например ПСБ 50.

Не экономьте на толщине слоя теплоизоляции, между отапливаемыми этажами д.б. слой 30 мм, на грунт от 50 мм до 100 и более (согласно расчетам). Иначе потратите больше при отоплении и поимеете другие проблемы.

Мануалы не требуют приклеивать или прибивать "грибами" утеплитель к основанию. Т.е., чаще всего, не стоит тратить на это время, силы и дополнительные материалы.

Игнорируйте такую фикцию как разрекламированный отечественный пенополистерольный " пенощит ", имитирующий маты с бобышками. Вставленная в пазы труба потеряет очень большую площадь контакта с раствором и, соответственно, снизится теплоотдача. Это выброшенные деньги

Пенощит - не надо так делать. Не имеет аналогов в развитых станах, это не мат с бобышками.

Теплый пол от отопления. Делаем теплый пол от отопления своими руками

10569

Теплые водяные полы – это комфортно и удобно, особенно если они не требуют установки водогрейного котла. В домах с радиаторным отоплением можно подключить теплые полы к отопительной системе – это позволит сделать водяные теплые полы без лишних затрат.

Выполнение проекта

Для выполнения теплых полов, запитанных от системы отопления, необходим ряд условий. Система отопления должна быть оснащена циркуляционным насосом. При его отсутствии проще потратиться и установить насос, чем выполнять гравитационную систему с выдержанным уклоном контура пола. Система может быть как однотрубной, так и двухтрубной. При однотрубной системе подающая труба теплого пола подключается после циркуляционного насоса, а обратная – перед насосом.

Необходимо также рассчитать длину контуров. Для двухтрубной системы она должна быть не более 50 метров, для однотрубной – не более 30 метров. Если контур обогрева помещения получается больше, необходимо разделить его на несколько контуров, уложенных в разных зонах или параллельно.

Подготовка пола

Чтобы избежать теплопотерь и не обогревать плиты перекрытия, необходимо перед установкой греющего контура выполнить подготовку поверхности чернового пола.

Если на полу уже имеется напольное покрытие – его необходимо удалить, трещины затереть цементным раствором, а поверхность пола выровнять с помощью цементного раствора или тонкого слоя чистого крупного песка. Поверхность пола обязательно проверяют с помощью уровня на отсутствие перекосов – если контур теплого пола будет уложен неровно, образуются участки с застоем теплоносителя, что ухудшит теплоотдачу.

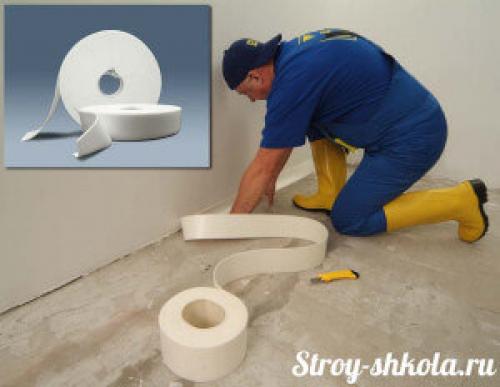

По периметру комнаты, а также на стыке контуров отопления необходимо установить демпферную ленту . Лента выпускается различной ширины, с клеящим слоем или без него. Ширину ленты необходимо выбрать так, чтобы она была выше расчетной высоты бетонной стяжки. Способ крепления выбирают в зависимости от отделки стен. К гладким стенам ленту можно приклеить с помощью клеящего слоя. К шероховатым поверхностям демпферную ленту крепят дюбель-гвоздями для быстрого монтажа. Лента необходима для того, чтобы при нагреве-остывании пола не происходило разрушения стяжки.
Демпферная лента для стяжки пола
После этого на пол необходимо уложить твердую теплоизоляцию, которая не позволит теплу уходить вниз. Это может быть экструдированный полистирол в виде плит или рулонный вспененный полиэтилен с фольгированным покрытием. Плиты укладывают встык, не допуская зазоров и щелей. Рулонные материалы кладут также встык, а стыки проклеивают металлизированным скотчем. Рулонные материалы вследствие малой толщины используют редко, только в том случае, если из-за небольшой высоты помещения использование более толстого утеплителя невозможно. Поверх утеплителя укладывают слой полиэтиленовой пленки толщиной от 200 мкм – она необходима для того, чтобы создать лучшие условия для высыхания бетонной стяжки и исключить протекание бетона.
Укладка твердой теплоизоляции на пол

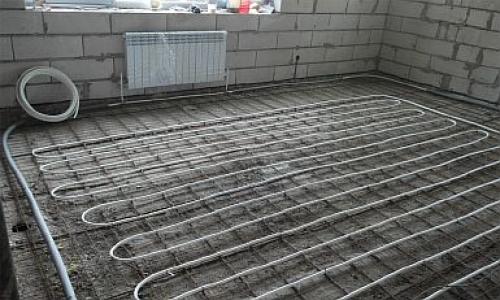

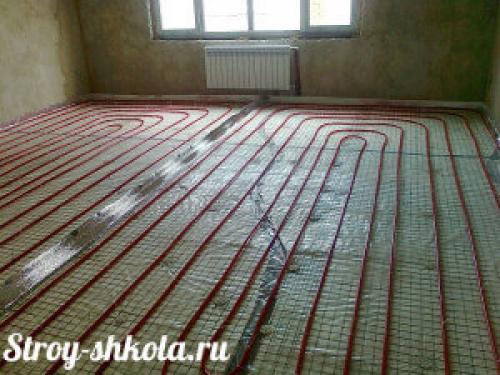

На пол укладывают арматуру. Это может быть арматурная сетка с ячейкой от 10 см, или сетка из прутка 6-8 мм, связанная в местах пересечения проволокой. Сетку укладывают на пластиковые направляющие, чтобы создать зазор между арматурой и основанием.

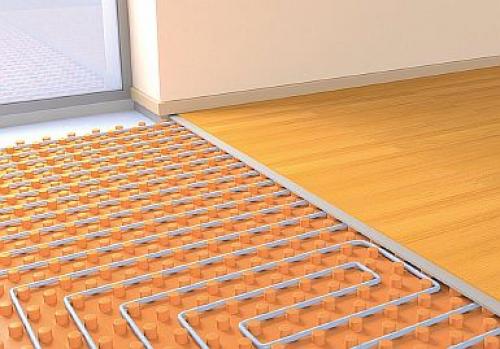

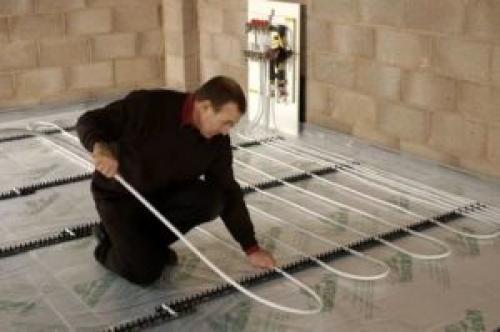

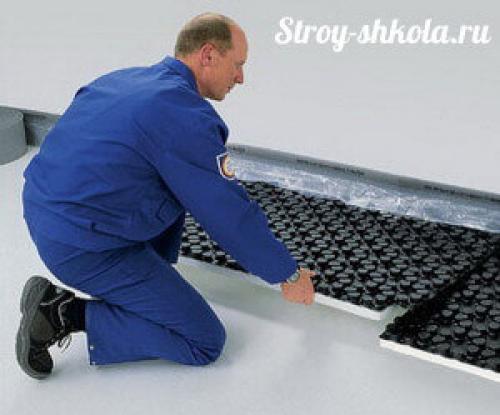

Для выполнения теплого водяного пола от отопления удобны специальные полистирольные плиты с бобышками – они предназначены для укладки водяного контура и не требуют установки направляющих. Следует учесть, что при укладке полистирола с бобышками необходимо использовать металлопластиковые трубы, а не полиэтилен, а арматуру укладывать после укладки водяного контура.

Водяной теплый пол схемы монтажа. Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

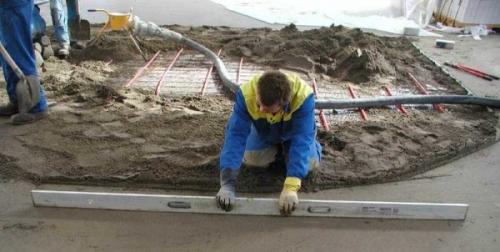

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия. Важно уметь гнуть, формуя пазы для труб.
