Обогрев домов и коттеджей системой «тёплый пол» сегодня популярно, и считается одним из простых и экономически выгодных способов.

Наиболее распространённым видом, особенно при наличии индивидуальной котельной становятся тёплые водяные полы, уложенные на бетонную основу, которые владельцы частных домов зачастую обустраивают самостоятельно.

Определим, подходит помещение или нет для укладки водяного тёплого пола

Водяные конструкции могут быть как основной системой отопления, так и дополнительной. Они рекомендованы чаще для индивидуального строительства. В многоэтажных домах такие полы устанавливаются редко, так как есть риск подтопления соседей снизу. Кроме того, сооружение тяжёлое и создаёт большую нагрузку на перекрытия.

Самым оптимальным решением считается установка водяной конструкции на этапе строительства здания. Хотя и в готовом доме, в процессе ремонта, обустроить такую систему подогрева полов вполне возможно, если помещение отвечает ряду требований:

• достаточная высота потолков — ведь толщина «пирога» водяного пола достигает от 8 до 20 см;
• соответствующий размер дверных проёмов — в высоту не меньше 210 см;
• прочное бетонное основание — чтобы оно выдержало тяжесть цементно-песчаной стяжки, деревянные перекрытия могут не противостоять такой нагрузки;
• ровный и чистый бетонный черновой пол — перепады более 5 мм противопоказаны, они могут ухудшить тепловую отдачу конструкции;
• комната должна быть оштукатурена и вставлены окна;
• уровень теплопотерь не больше 100 Вт/м2 — иначе потребуется сделать утепление.

Устройство водяного теплого пола на бетонном основании в частном доме

Водяной тёплый пол, уложенный на бетонный пол — трубопровод с теплоносителем внутри, залитый бетонным раствором. «Пирог» его — многослойная конструкция, в которой каждый слой несёт свою функцию, и играет большую роль для полноценной работы устройства. Поэтому, важна их очередность — это надо помнить при сооружении конструкции своими руками.

«Пирог» тёплой водяной системы это:

• черновой пол — из бетонной стяжки или плит перекрытия;
• гидроизоляционный слой — обычная полиэтиленовая тонкая плёнка, хотя при установки пола не на грунт, а на бетонную основу — можно обойтись и без гидроизоляции;
• теплоизоляция — рекомендовано использовать пенополистирол экструдированного типа, так как он имеет низкую теплопроводность, прочен и стоит не дорого;

К сведению! Теплоизоляционный материал должен обладать плотностью — 40 кг/м³ и минимальной толщиной — 300 мм.

• гидроизоляция — идеальным материалом для укладки в частном доме считается полиэтилен с толщиной 110 — 155 мкм, он стелется в два слоя;
• арматура — прутья толщиной не меньше 4 мм, ячейки 50 на 50, или 100 на 100, сетка крепится к перекрытию, а не к листу теплоизоляционного материала;
• нагревательный элемент — он монтируется к сетке с помощью хомутов, стандартный размер труб 16 мм (при площади помещения 50 м2);

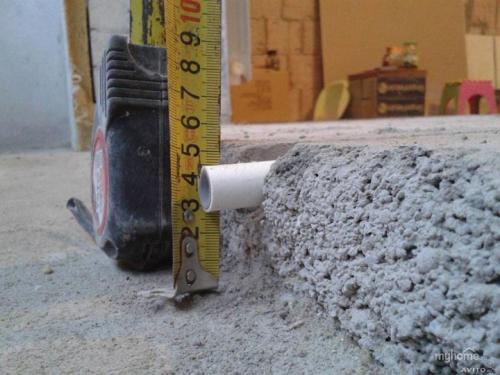

• стяжка — используется цементно-бетонный раствор с добавленным пластификатором, минимальная толщина слоя 50 мм;
• подложка — для обустройства подойдёт пробковый материал, толстый картон или полиэтилен вспененного типа;
• напольное покрытие — плитка, ламинат, линолеум.

Так,, минимальная толщина которого 140 мм. Кроме того, в местах соприкосновения бетонного раствора со стенками, необходима установка демпферной ленты, она обеспечит компенсацию при нагревании.

Какой теплый пол лучше в частном доме. Устройство теплого пола с жидким теплоносителем

Как мы знаем, зачастую, в частных домах присутствует централизованное газоснабжение. Многие устанавливают двухконтурные котлы, которые обеспечивают наличие горячей воды в трубопроводе. В данной ситуации в качестве теплоносителя лучше выбрать воду. Но если вы не проживаете в загородном доме, а лишь приезжаете на выходные, лучшим теплоносителем будет антифриз. В таком случае вам не придется каждый раз спускать воду из системы и труб.

Существует 2 типа системы отопления с жидким теплоносителем: с открытым и закрытым контуром. Различие между этими типами заключается в особенности конструкции расширительного бачка.

Источник cabel-electro.ruРасширительный бачок открытого типа в системе отопленияСистема с открытым контуром состоит из бачка, который напрямую сообщается с атмосферой. Во время нагрева увеличивается объем жидкости. Его можно компенсировать простым способом – добавить в емкость необходимое количество воды. А вот система с закрытым контуром характеризуется специальной конструкцией расширительного бачка.Теплый пол с жидким теплоносителем включает в себя:

котел и циркуляционный насос;

расширительный бачок и кран Маевского;

распределительный узел и предохранительный клапан;

трубопроводы.

Вода в системе отопления постоянно подогревается за счет котла, который и отслеживает ее температуру. Нагретая вода попадает в главный коллектор, а после – в распределительный узел. Здесь происходит равномерное распределение теплой воды по всем трубам во всех комнатах. Благодаря этому во всем доме температура будет одинаковой. Монтаж водяного теплого пола в частном доме должен выполнять специалист.Источник cabel-electro.ruРасширительный бачок закрытого типа в системе отопленияПлюсы и минусы использования водяных половПо сравнению с радиаторами и конвекторами, водяные теплые полы имеют множество преимуществ :

комфорт;

экономность;

эстетичность;

безопасность.

Теплый пол позволяет равномерно прогреть всю площадь помещения, создав идеальную температуру для здоровья человека. На таком полу отсутствуют сквозняки, на нем комфортно играть с детьми.Благодаря небольшой температуре теплоносителя, снижается энергопотребление на 20−30%. Установив такую систему обогрева в больших помещениях с высокими потолками, можно экономить до 60%, подогревая воздух только на 2,5-3 м в высоту.Такой тип отопления позволяет осуществить различные проекты по перепланировке помещения. Здесь отсутствуют радиаторы, которые так часто портят внешний вид.Исключается возможность получения травм или ожогов при контакте с теплоносителем. Поэтому эта система отопления является безопасной даже если в доме есть маленькие дети.Источник pikucha.ruТеплый пол всегда можно отрегулировать до комфортной температурыК недостаткам можно отнести:

невозможно использовать на лестничных площадках;

трудоемкий монтаж конструкции;

вероятность возникновения протечки трубопровода.

Утеплитель под тёплый водяной пол: как правильно выбрать подложку Используемые виды трубДля оборудования теплого пола можно использовать металлопластиковые и пластиковые трубы. Многие сантехники позитивно оценили трубы из сшитого полипропилена. Они характеризуются высокой степенью герметичности, устойчивостью к деформации и хорошей теплопроводностью.Выбирая трубы для монтажа теплого пола, внимательно изучите их технические характеристики. В частности, обратите внимание на пригодность материала к использованию в системах отопления. Будьте бдительны, ведь некоторые недобросовестные продавцы могут продавать трубы, предназначенные для водопровода. В результате система обогрева пола будет малоэффективна. Поэтому обращайте внимание на маркировку на трубах. Показатели, на которые следует ориентироваться, при выборе труб для монтажа теплого пола:

линейное расширение (до 0,025 мм/м);

теплопроводность (более 0,43 Вт/м °C).

Необходимое количество труб вы можете узнать, учитывая диаметр материала и шаг его укладки.Источник gydrost.ruПри подборе труб для теплого пола есть ряд нюансов, поэтому лучше доверить выбор профессионаламУстройство электрического теплого полаСуть работы электрического теплого пола заключается в том, что нагреваются проводники, которые находятся под нагрузкой. А уровень повышения температуры зависит от сопротивления материала. На сегодняшний момент существует 2 способа установки такой системы отопления: кабельный и пленочный.Кабельные теплые полы имеют много общего с водяными. Просто вместо труб с теплой водой, под полом прокладывают электрический кабель. Он нагревается, пропуская через себя электричество. Управлять такой системой обогрева просто – необходимо отрегулировать периоды включения и отключения питания. Другими словами, когда в помещении достигнет определенная температура, система отключиться, а при охлаждении – включится.

Отопление в частном доме с теплым полом. Как подключить теплый пол к отоплению в частном доме: 9 схем подключений с фото и видео инструкциями

С каждым годом тёплые полы набирают популярность, особенно это касается частных домов.

Грамотно сделанное подключение нагревательных полов к отоплению и соблюдение правил по их эксплуатации, позволяет выгодно совмещать два этих источника обогрева. Узнайте так же.

Нормативы и ограничения

Основная особенность водяных тёплых полов — они не являются высокотемпературными. Согласно нормативам, нагрев теплоносителя в данной системе не должен превышать 55 градусов. Но на практике, стандартом считается от 35 до 45 градусов.

Стоит заметить, что температура жидкости циркулирующей по трубам, отличается от степени нагрева пола. При наличии 35 — 45 градусов у воды, поверхность будет прогреваться в среднем до +28.

По нормативам, рекомендованная температура пола для частных домов или квартир:

• кухня, спальня, гостиная — 26 градусов;
• в помещениях, где люди находятся не постоянно (ванна, туалет, коридор) — 31.

Тёплый водяной пол — самостоятельная магистраль, которая бывает одноконтурной, двухконтурной, или даже многопетельной,.

Он бывает встроенным в котёл, или может располагаться отдельно. С его помощью не только осуществляется движение воды, но и производится регулировка перепада температур жидкости при входе и выходе. По нормам, допустимый перепад — 10 градусов.

Важно! При выборе насосного устройства, главное не ошибиться с мощностью. Максимально разрешённая скорость движения теплоносителя — 0,6 м/с.

Опираясь на данные нормы и ограничения, можно произвести сборку тёплого пола своими руками.

Как подключить к центральному отоплению

Подключить водяные тёплые полы к централизованной системе отопления в частном доме возможно, но требует оформление специального разрешения.

Теплый пол от батареи в частном доме. Схемы подключения водяного теплого пола к системе отопления — сравнение и выбор лучшей.

Теплый водяной пол к системе отопления можно подключить множеством вариантов. Давайте рассмотрим четыре основные схемы, которые чаще всего применяются в наших реалиях.

Но прежде чем перейти к их подробному изучению, стоит обратить внимание на те минимальные требования, которые вообще применяются к теплым полам. Они тем или иным образом могут повлиять на выбор схемы.

Ограничения и нормативы

Начнем с того, что водяной теплый пол не относится к высокотемпературным системам отопления. По нормативам, здесь нельзя превышать и нагревать температуру теплоносителя свыше 55С.

На практике нагрев происходит максимум до 35 или 45 градусов.

При этом не путайте температуру теплоносителя и температуру поверхности пола. Она может составлять от 26 до 31 градуса максимум.

• там где вы находитесь постоянно (зал, спальня, кухня) - это 26С

• в комнатах с временным пребыванием (санузел, отдельная прихожая, лоджия) - 31С

Кроме того, не забывайте про циркуляционный насос. Теплый пол - это все таки отдельный самостоятельный контур. Насос может быть как встроенным в котел, так и смонтирован за его пределами.

С помощью насоса легче выполнить еще одно требование, касающееся перепада температур. К примеру между подачей и обраткой, перепад должен составлять не более 10 градусов.

Но выбирая насос, не переборщите со скоростью протока теплоносителя. Максимально допустимое значение здесь - 0,6м/с.

Зная все эти ограничения и рекомендации, давайте перейдем непосредственно к самим схемам.

Схема прямого подключения

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.

Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.

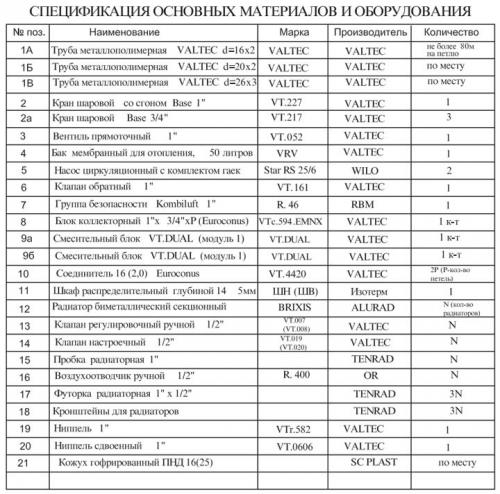

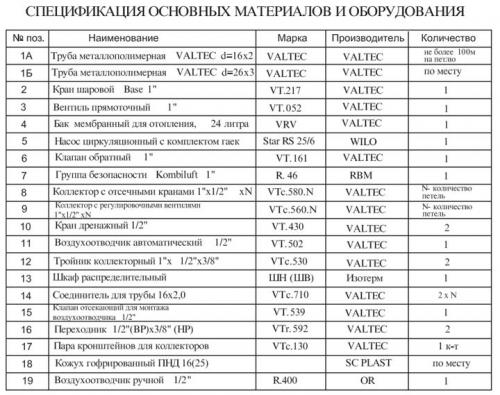

Спецификация материалов и оборудования на примере Valtec

При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.

На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел.

В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

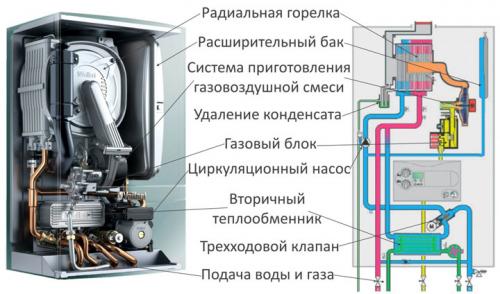

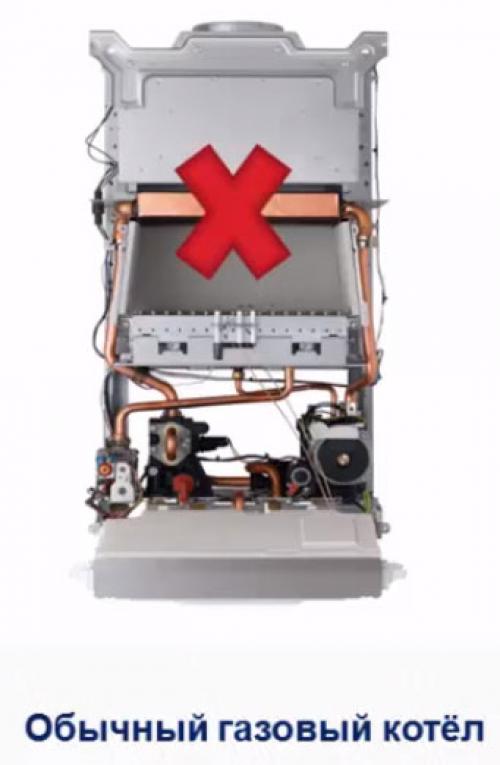

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.

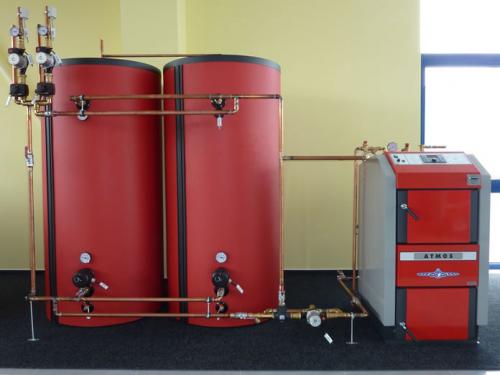

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.

Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.

Схема с трехходовым клапаном

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.

Спецификация материалов и оборудования

Она включает в себя:

• наличие радиаторов отопления с нагревом до 70-80С

• отдельный контур ТП со средней температурой воды в 40С

Главный вопрос здесь - как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.

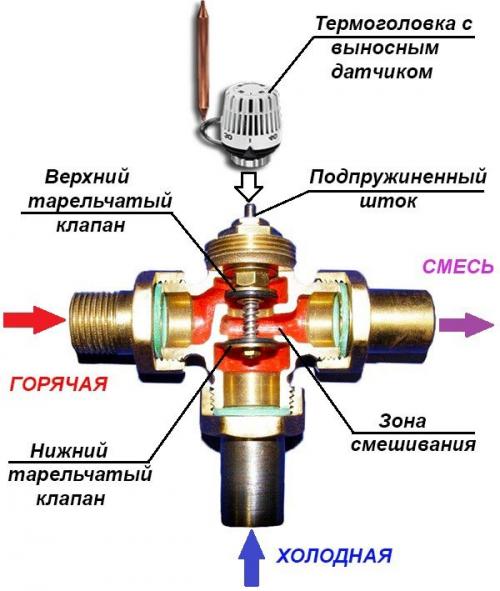

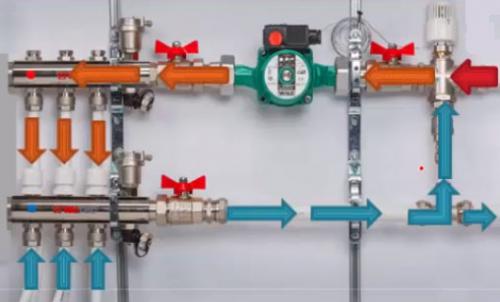

Проблема решается при помощи трехходового термостатического клапана.

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?

Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот - перегретая сверх нормы.

Эффективность и комфорт всей системы из-за этого страдает.

Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться.  Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.

Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.

Достоинства такой комбинированной схемы с трехходовым клапаном:

• простой монтаж

• доступная цена оборудования

Из-за наличия всего одной небольшой петли, никаких дополнительных насосов здесь не используется. С прогоном воды должен справляться насос установленный в самом котле.Вы хотите сделать теплый пол на небольшой площади (ванная, санузел, балкон) и при этом не тратить огромные деньги на узел смешения с насосом.У вас большая площадь теплых полов на первом этаже дома, и есть удаленный санузел на втором.Вы уже смонтировали систему водяного теплого пола и вдруг ваша жена вспоминает, что хотела бы еще одну петлю, а на распредколлекторе уже закончились свободные выходы.

Источник: https://gorizont-pro.ru/novosti/vodyanoy-teplyy-pol-v-chastnom-dome-raschyot-i-vybor-materialov

Теплый пол в частном доме от котла. Подключение водяного теплого пола к основной системе отопления

Итак, с первым вопросом установки теплого пола в частном доме мы разобрались – как ни крути, а придется пол переделывать, вкладывая в это дело немалые деньги. А как же быть с разводкой труб по дому? Не переживайте, рушить еще и стены не придется – в частном доме без проблем можно запитать систему от стояка основного отопления.

В квартирах реализовать подобное намного сложнее, так как приходится согласовывать действия с теплосетями

В квартирах этот вопрос так легко не решается, так как для подключения требуется согласования с теплосетями. При запуске системы в работу вы заберете определенное количество тепла, и его недополучат другие жители вашего подъезда. Если в квартире нет индивидуального отопления, то ответ из служб будет всегда отрицательным. В качестве альтернативы вы можете использовать электрические теплые полы.

Схема врезки теплого пола в отопительную магистраль

Чтобы оборудование работало нормально, нужно обеспечить два обязательных условия.

1. Вода в трубах не должна нагреваться сильнее 55-ти градусов по Цельсию . Такой перегрев чреват повреждением напольного покрытия и выделением токсичных веществ из недорогих материалов ( ламината , линолеума ). По перегретому полу босиком будет ходить неприятно.
2. Обеспечить нужно потребный расход тепла , иначе на радиаторах температура снизится и никакого изменения в уровне обогрева вы не получите – только перераспределение его в помещении.

Подключить теплый пол можно несколькими способами.

Прямое подсоединение

Самый простой и примитивный способ – прямое подсоединение выводов теплого пола к радиатору отопления. Первый конец подключается к подаче, а второй на обратку. Приемлемого обогрева пола таким способом вы добьетесь только при соблюдении таких моментов.

Водяной теплый пол в частном доме своими руками. Монтаж теплого водяного пола своими руками

Теплый водяной пол — это особая система обогрева, которая отличается несложной техникой укладки, демократичной ценой и незначительными расходами во время использования. Также стоит отметить, что водяная система, в отличие от электрической, совершенно безопасна для людей и животных.

Оказываем услуги по монтажу теплого водяного пола в квартире, доме или в коммерческом помещении.

В технологии укладки нет ничего сложного, поэтому при желании и определённых знаниях, смонтировать теплые полы сможет каждый. В результате это позволит снизить затраты, что напрямую сказался на стоимости и эксплуатации отопительной системы.

Преимущества и недостатки

Главным преимуществом гидравлической отопительной системы является равномерный горизонтальный прогрев помещения. Тепло в комнате распространяется вертикально, тем самым обеспечивая здоровый микроклимат, чего не могут дать радиаторные устройства. Теплые полы — это идеальный вариант для помещения с высокими потолками.

Также водяные теплые полы выигрывают и с эстетической точки зрения. Их совершенно не видно, и они не занимают свободное пространство. К тому же, при использовании они более экономичны.

Эффективность работы системы будет зависеть от качества теплоизоляции. Связано это с тем, что уровень теплопотерь напрямую влияет на снижение теплоотдачу. Но стоит учитывать, что у монтажа подобной системы в ванной комнате или туалете есть определенные недостатки. Нагревательный элемент обычно подсоединяют к полотенцесушителю, в результате чего полы могут перегреться.

Также водяные теплые полы “забирают” высоту помещения из-за толстой бетонной стяжки. Кроме того, бетонная заливка делает всю конструкцию более тяжелой, поэтому иногда возникает необходимость в укреплении покрытий.

Требование к помещению

Так как конструкция имеет значительный вес, большую протяженность труб и множество соединительных узлов, то у монтажа системы есть свои особенности.

В результате укладку каждого слоя необходимо производить строго по инструкции. Но перед этим необходимо тщательно изучить все особенности подготовки помещения.

Теплые водяные полы наиболее часто используют в частных домах. Во многоэтажных зданиях они создают большую нагрузку на перекрытия, к тому же, не исключен риск затопления соседей снизу.

Также стоит учитывать, что контур с теплоносителем подключают к общей отопительной системе, которая наиболее часто не предназначена для подобных целей. В результате в вашей или соседней квартире могут появиться холодные стояки. В результате соответствующие органы крайне редко выдают разрешение на монтаж системы в многоэтажках.

В настоящий момент в новостройках нередко монтируют сразу две системы. Первая предназначена для стандартного отопления, а вторая специально для теплых полов.

Оптимальным решением является самостоятельный монтаж теплых полов еще на этапе возведения объекта.

При монтаже конструкции в готовом сооружении необходимо учитывать:

• прочность основания;
• размер дверных коробок. Минимальная высота должна быть как минимум 2 метра 10 сантиметров;
• расстояние от пола до потолка, так как бетонная стяжка достаточно объемная.

Помимо этого, показатель тепла не должен превышать 100 Вт/м2.

Конструкция теплого пола водяного

В водяной теплый пол входит:

Насос

В систему управления теплым водяным полом входит насос, так как без принудительной циркуляции добиться равномерного протекания теплоносителя просто невозможно. Кроме того, это устройство помогает поддерживать постоянную температуру в системе.

Для теплого водяного пола используют только насосы центробежного типа. Они рассчитаны на разные режимы работы, соответственно для смены температуры теплоносителя устройство с различной скоростью проталкивает воду в контур.

Котел

Котел необходим для нагревания теплоносителя, но если пол подключается к центральному горячему водоснабжению, то в нем нет необходимости. Его обычно устанавливают для автономии.

Его отличительной чертой является рабочая температура, которая не превышает 45°С. На данный факт стоит обращать внимание, если система работает от газового котла.

Коллектор

Контуры, котел, насос и прочие элементы блока управления между собой соединяются с помощью фитингов. Таким образом появляется несколько контактов, швов и стыков. Риск появления протечек будет зависеть именно от их количества. Дабы минимизировать шансы появления бреши, используют коллектор. В его состав входит две гребенки, каждая из которых представлена трубой с отверстиями. Их диаметр варьируется от 8 до 12. Первая труба предназначена для распределения горячей жидкости по контурам, а вторая для сбора остывшего теплоносителя.
