Канализация в многоквартирном доме

Сегодня нам с уважаемым читателем предстоит узнать, какие элементы включает канализация в подвале многоквартирного или частного дома, какие проблемы чаще всего возникают при ее эксплуатации и как их устранить.

Как все устроено

Согласно СП 30.13330.2012,  в жилых и общественных зданиях предписывается использовать для утилизации бытовых стоков закрытую самотечную канализацию.

Свод правил монтажа внутренних водопроводов и канализации

В многоквартирном доме она устроена так:

• Канализационные гребенки собирают стоки от отдельных сантехнических приборов (унитазов, умывальников, моек, посудомоечных и стиральных машин, ванн, душевых кабин) и транспортируют их к стояку, с которым соединяются крестовиной (при подключении гребенок с двух сторон) или тройником. Диаметр гребенки до присоединения унитаза — 50 мм, после унитаза — 110 или (реже) 90 мм;

Справка: канализационной гребенкой называется внутриквартирная разводка канализации. Своей формой с многочисленными отводами для подключения сантехприборов она действительно несколько напоминает редкий гребень.

Гребенка с отводами для подключения сантехники

• Стояки объединяют стоки расположенных друг над другом квартир и транспортируют их в подвал, к горизонтальным веткам канализации — лежневкам. Стояки оборудованы ревизиями — люками для прочистки засоров, расположенными на верхнем и нижнем этажах, в подвале, а в пятиэтажках и более высоких зданиях — с интервалом в три этажа.

Ревизии на стояках в подвале

Диаметр стояков — 100 или 110 мм (для чугунных и пластиковых труб соответственно);

Однако: в сталинках автору встречались стояки диаметром 150 мм.

• Лежневки собирают стоки нескольких стояков и отводят их к выпуску на канализационный колодец. Диаметр лежневок — 100 (110) — 150 (160) мм;
• Выпуск выводит сточные воды за пределы здания. Далее они проходят систему колодцев дворовой канализации и попадают в коллектор, доставляющий их к городским очистным сооружениям.

Тройник для прочистки перед выпуском на колодец

В одноэтажном частном доме эта схема часто имеет упрощенный вид: гребенка выносится в подвал (выше уровня пола выводятся только отводы для подключения унитазов, раковин и т.д.) и присоединяется к выпуску на колодец, выгребную яму или септик.

Канализация в подвале одноэтажного коттеджа

Засоры

Засоры лидируют среди проблем, создаваемых канализацией — как по количеству, так и по наносимому ими ущербу. При засорах в подвале может пострадать не только сам технический подвал, но и квартиры нижних этажей.

Что особенно неприятно — при подпертой снизу канализации эти квартиры начинают заливать стоки всех соседей по стояку.

Засор в подвале — катастрофа для жильцов первого этажа

Симптомы

Сточные воды начинают поступать в квартиру первого этажа через унитаз, выпуск ванны и негерметичные присоединения сифонов к гребенке. Если в подвале есть открытые раструбы или ревизии — стоки топят подвал.

Любопытно: жильцы нижних этажей часто намеренно вскрывают тройники и ревизии, чтобы предотвратить периодически повторяющиеся затопления.

Разводка канализации в подвале. устройство выпуска

Ввод канализации в подвал и выпуск канализации связывают внутридомовой стояк с точкой выброса сточных вод. От конфигурации узла выпуска и его состава зависит процесс удаления стоков из канализационной системы. Состав устройство выпуска:

•  трубы внутренней и наружной сети

•  гильза для выброса

•  раструб.

Специфика устройства подвальной канализации заключается в том, что устройство канализации частного дома имеет следующие возможные варианты расположения выпуска:

•  прямой выпуск через пол подвала

•  выпуск с поворотом системы над полом и соединением в другом месте

•  выпуск расположен выше пола подвала.

Монтаж прямого выпуска через пол подвала начинают с подготовки отверстия в фундаменте или стене дома. Можно воспользоваться существующим отверстием.

Глубина укладки системы выпуска составляет от отмостки 0,7-2,0 м до верха трубы. На трубу надевают металлическую гильзу большего диаметра, чем трубопровод.

  Монтаж выпуска осуществляют перпендикулярно к плоскости дома с уклоном до смотрового колодца или иного сооружения.

Рекомендованное расстояние до колодца должно составлять 3 метра. Соединяют устройство выпуска со стояком с помощью двух колен по 45 градусов, а на стояке, расположенного выше уровня пола подвала устанавливают ревизию.

Как произвести прокладку канализационных труб, показано здесь.

Таким образом, грамотная и квалифицированная внутренняя разводка канализации в цокольном этаже или подвале позволит подобрать оптимальную соединительную конструкцию. Тем более, что при строительстве частного дома рекомендуется прокладывать канализационные трубы под полом первого этаже.

Как сделать канализацию в цокольном этаже. Защита от обратного тока вод

Как уже было сказано, при устройстве канализации на цокольном этаже нужно принимать во внимание тот факт, что организация традиционной системы откачки сточных вод не является правильным решением. Это связано с тем, что водоотводы в подземном этаже находятся ниже уровня основного канализационного канала. В таких случаях есть серьезные риски возникновения обратного тока, когда сточные воды из помещений, расположенных выше, будут поступать в трубы цокольного этажа. Защита от возникновения подобных ситуаций может быть двух видов:

• Активная. Защита насосных систем на конструкционном уровне. Многие модели современного оборудования, предназначенного для перекачки сточных вод, оснащаются специальными устройствами, которые будут исключать обратный ход стоков (либо, исходя из особенностей конструкции, не позволяют воде течь в обратном направлении).
• Пассивная. Устройство накопителей и клапанных модулей. Модули устанавливаются в отводящий трубопровод. Накопители монтируются на участке возле дома. Они используются для регулировки объема сброса сточных вод в септик.

На рынке клапанные модули найти не так просто как кажется, поэтому при необходимости придется поискать это оборудование. В процессе установки клапанных модулей их необходимо располагать исключительно горизонтально, пользуясь при этом резиновыми уплотнителями. Основным недостатком клапанных модулей является то, что при их использовании увеличиваются риски возникновения засоров, поэтому вы должны иметь возможность их оперативной прочистки при загрязнении.

Даже если объем сточных вод сравнительно небольшой, рекомендуется смонтировать дополнительный промежуточный накопитель. Конечно, в этом случае затраты на монтаж системы несколько увеличатся. Впрочем, некоторые специалисты отмечают, что установка дополнительных накопителей – чрезмерная осторожность.

Как сделать санузел в подвале. Как сделать ванную комнату в подвале

Обустройство ванной комнаты в подвале довольно сложная задача, но не отказываться же теперь от мечты? Вы все равно можете добавить в это помещение душ и раковину, не разрушая бетонные плиты и перекрытия. Решение заключается в установке специального канализационного насоса. Какой лучше выбрать мы сейчас и расскажем

Монтаж ванной комнаты в подвале пугает многих, еще бы — это большой и сложный проект. Однако, тысячи домашних мастеров ежегодно успешно справляются с этой задачей, и вы тоже сможете. К счастью, есть надежный вариант, который попадает в категорию «сделай сам»: специальное оборудование SFA

А можно ли организовать водоснабжение и канализацию в подвале?

В подвальном помещении, где канализационная труба находится выше (или на уровне 1-го этажа) и в случаях, где самотек потоков воды затруднен, организовать санузел тоже можно! Однако, рекомендуется использовать специальный канализационных насос. Он и будет обеспечивать отвод сточных вод, даже когда источник расположен ниже уровня канализационной системы или на значительном расстоянии от стояка (до 100 м).

При этом нет необходимости в масштабных модификациях водопроводной системы или существенной перепланировки здания. Вам понадобится доступ к электрической розетке для запуска насоса и подключение к основному водостоку.

У такого оборудования еще и множество плюсов:

• оно идеально подходит для ситуаций, когда сточные воды не могут отводиться самотеком;
• перекачивает бытовые сточные воды в горизонтальном и вертикальном направлениях на расстояние до 100 м и 5 м соответственно;
• компактные размеры;
• надежность и длительный срок службы;
• высокая энергоэффективность;
• широкий ассортимент моделей по доступной стоимости;
• практически бесшумная работа;
• герметичность системы;
• производительность насоса составляет до 100 л/мин;
• рабочая температура сточных вод до 90 градусов;
• не требуется сложных перепланировок помещений;
• простота установки и эксплуатации.

Какие канализационные насосы выбрать для ванной в подвале?

В подвале логичнее устанавливать компактную душевую кабину, подвесную раковину и унитаз-инсталляцию. В любом строительном магазине вам подберут полный комплект под ключ.

Покупка унитаза SFA со встроенным измельчителем позволит сократить операции по монтажу и длинный список расходников, а выбор приставного канализационного насоса даст возможность размещать его за унитазом, используя минимум места.

Обязательно учитывайте дальность перекачки, то есть расстояние от насоса до канализационного стояка. При подъеме стоков вверх на 1 м дальность по горизонтали автоматически уменьшается примерно на 10 м (кстати, максимально возможная - 100 м). При выборе фекального насоса для подвала имейте в виду оба этих параметра.

Для организации ванной в подвале модели SFA оптимальны. Их отличает легкий монтаж, с которым быстро справится квалифицированный сантехник, в комплекте идут все необходимые переходники, патрубки и иные детали.

Итак, наш выбор топ-5 насосов:

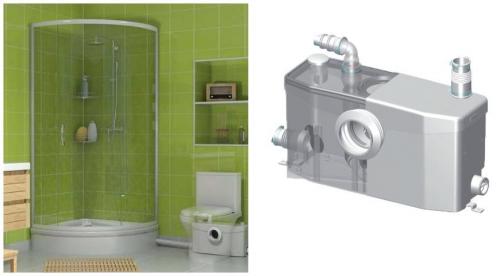

Насос для ванной: SANIBOX SFA

1. SANIBOX - бюджетный канализационный насос для подключения унитаза, душевой кабины, умывальника, биде. Надежный и удобный для установки. Откачивает на 80 м по горизонтали, 4 м по вертикали.

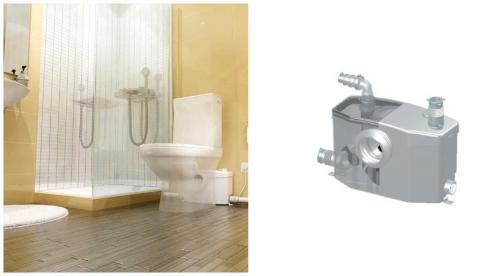

Насос для ванной: SANIPRO SFA

2. SANIPRO - обслужит унитаз, умывальник, душ, биде. Откачивает на 100 м по горизонтали, 5 м по вертикали, оптимален для семьи из 2-4 человек.

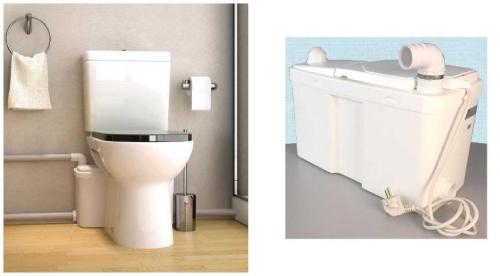

Насос для ванной: SANIPLUS SFA

3. SANIPLUS - позволяет бесперебойно перекачивать большие объемы стоков и подключить 4 санитарных прибора - унитаз, раковину, душ, биде. Насос откачивает фекальные и грязные стоки до 100 метров по горизонтали и до 5 метров по вертикали.

Варианты встроенного оборудования:

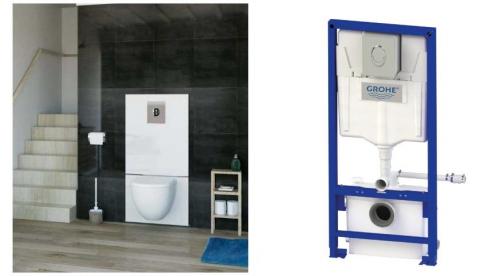

Насос-инсталляция: SANIWALL Pro UP SFA

4. SANIWALL Pro UP - монтажная опора / инсталляция с интегрированным насосом-измельчителем позволит установить унитаз, раковину, биде, душ. Откачивает на 100 м по горизонтали, 5 м по вертикали. Состоит из монтажной опоры (инсталляции) в комплекте с бачком, насосом измельчителем, матовым стеклом и кнопкой слива. Прилагается угольный фильтр, защищающий от неприятных запахов.

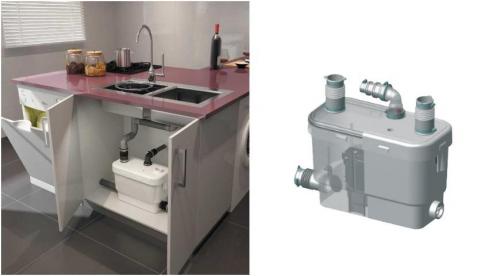

Насос SANIVITE SFA

5. Модели SANIVITE, SANIACCESS PUMP выбирайте, если в подвале не нужен унитаз, а только ванна, умывальник, биде.

Проделайте некоторую домашнюю работу по составлению сметы и рассмотрите возможность привлечения мастера-сантехника для монтажа оборудования и и подключения оборудования.

Канализация в подвале многоквартирного дома

• В нашем подвале многоквартирного дома прорвало канализацию и уже неделю стоит…
• Ремонт подвала многоквартирного дома
• Ремонта после ЖЭКа канализация из дворового колодца после засорения напрямую попадает в подвал многоквартирного дома что делать. Б.
• Но УК не дала разрешение на провод канализации (личная неприязнь) , закон я не нарушаю имею право провести, куда обращаться помимо УК?
• И по какой статье капитального ремонта.
• Встроенное нежилое помещение в многоквартирном доме
• И вообще как нам бороться в таких ситуациях?
• Фундамент ленточный. Неизвестно есть ли Система дренажно-ливнёвой канализации и её состояние.
• Старые строения в подвальном помещение многоквартирного дома. Кто должен убрать.

Источник: https://gorizont-pro.ru/stati/kak-sdelat-kanalizaciyu-v-podvale-doma-varianty-otvedeniya

Септик в подвале дома. Автономная канализация в частном доме: личный опыт

Жил да был мальчик Миша, 40 лет от роду. Однажды он с семьей переехал в новый дом и лоб в лоб столкнулся с проблемой отсутствия в нем центральной канализации. Как закончилась история со столь драматической завязкой — автор, тот самый мальчик, и собирается сегодня рассказать.

Дано

Обстановка на момент начала описываемых событий была такой:

• Дом имел один жилой этаж со стандартным набором сантехники (душевая кабина, мойка, умывальник и унитаз). Впоследствии планировалось надстроить второй (мансардный) этаж, что позже и было сделано;
• Стоки собирались в бетонную выгребную яму — изначально негерметичную, но давно и безнадежно заиленную. Откачка требовалась ей примерно раз в месяц;

Негерметичный выгреб рано или поздно заиливается и переполняется

Немного экономики: четыре кубометра чистой питьевой воды в Севастополе, где живет автор, стоят около 130 рублей. Откачка того же количества бытовых стоков, большей частью состоящих из той же воды, обходится уже в 2200 р.

Визит чудо-машины обходится в значительную по местным меркам сумму

• Рельеф местности и маленький залитый бетоном двор ниже дома по склону исключали подземную установку локальных очистных сооружений;
• Вместе с тем мягкий климат черноморского побережья не грозил сильными морозами: средняя температура января в Севастополе — +5 градусов. Заморозки бывают, но длятся недолго.

Практические выводы были очевидны: нужно строить септик с открытым (то есть установленным выше уровня грунта) отстойником. К счастью, под высоким крыльцом дома для него оставалось достаточно места.

Теория

Несколько слов о том, что такое септик.

Принцип работы

Как уже упоминалось выше, бытовые стоки по большей части (около 98%) состоят из воды. Сбрасывать их на рельеф нельзя из-за запаха и гигиенических соображений: в те незамутненные времена, когда это практиковалось, население просвещенной  Европы с завидным постоянством прореживалось эпидемиями.

Эпидемия чумы на средневековой гравюре

Очевидное решение — обеспечить дренирование стоков в грунт. Именно оно было реализовано предыдущим владельцем дома. Однако здесь рано или поздно возникает пресловутая проблема заиливания и катастрофического падения впитывающей способности почвы.

Септик позволяет отделить зерна от плевел… простите, воду от… ну вы поняли.

Однокамерный септик из колодезных бетонных колец

Отстаивание сточных вод в течение некоторого времени позволяет им разделиться на три фракции:

1. Легкая органика (не будем портить аппетит читателю подробностями) всплывает и образует твердую корку на поверхности воды в отстойнике;
2. Песок и тяжелый ил остаются на дне . Туда же постепенно перемещаются переработанные анаэробными бактериями остатки органики;
3. В середине емкости остается сравнительно чистая и лишенная твердых примесей вода . Ее можно невозбранно сливать в дренаж, не опасаясь заиливания почвы. Чтобы отобрать воду ниже уровня поверхности, используется обычный канализационный тройник: средний отвод подключается к трубе перелива, нижний служит для отбора воды, верхний — для прочистки засоров, если таковые возникнут.

Переливы между камерами

Для утилизации очищенной воды могут использоваться фильтрующий колодец или поле фильтрации.

Колодец — обычная яма с укрепленными стенками и грунтовым дном. Стенки часто делаются перфорированными; обратная засыпка выполняется гравием или щебнем, что увеличивает поверхность впитывания.

Фильтрующий колодец

Поле фильтрации — это дренажные (перфорированные) трубы, уложенные в слой щебня или отсева. Эта схема утилизации отстоявшейся воды применяется на грунтах с низкой впитывающей способностью.
