Каркасный домик своими руками. Ша. Закладка фундамента для каркасного дома

13.11.2022 в 13:47
Содержание
  1. Каркасный домик своими руками. Ша. Закладка фундамента для каркасного дома
  2. Каркасный дом недостатки. Плюсы каркасных домов
  3. Бюджетный каркасный дом своими руками. Укладка фундамента под каркасный дом
  4. Маленький каркасный дом своими руками. Постройка каркасного дома: краткая инструкция
  5. Каркасный дом 8 на 10 своими руками. Выбираем технологию каркасного строительства
  6. Каркасный дом 4 на 6 своими руками. Дачный домик 6х4 своими руками по цене бытовки
  7. Построить каркасный дом своими руками чертежи. План каркасного дома

Каркасный домик своими руками. Ша. Закладка фундамента для каркасного дома

Чтобы правильно заложить фундамент, нужно соблюдать следующие условия: определить тип грунта на участке, примерный вес будущего дома, высоту пролегания грунтовых вод, снеговые и ветровые нагрузки.

Большим достоинством каркасного дома является то, что для него подойдет практически любой вид фундамента. Наиболее распространенными являются свайно-винтовой, плитный и мелкозаглубленный ленточный типы.

Свайно-винтовой фундамент используется наиболее часто, поскольку он достаточно простой и дешевый. Кроме того, его можно соорудить и собственными руками. Такой фундамент предполагает установку свай, которые завинчиваются глубоко внутрь. Он подходит практически для всех почв, кроме скалистых. Особенно свайно-винтовой фундамент эффективен для заболоченных грунтов, где другие виды фундамента требуют больших затрат, поскольку плотные породы грунта располагаются достаточно глубоко.

Плитный фундамент создается из арматуры и бетона. Получившаяся плита должна быть в высоту не менее 30 см. Она заглубляется в землю на 10-20 см. Такой фундамент, несмотря на повышенную стоимость, обладает рядом преимуществ: он более прочный и долговечный, его можно использовать в качестве основы для пола без затраты дополнительных средств.

Мелкозаглубленный ленточный фундамент представляет собой бетонную ленту высотой около 70 см, которая заглубляется в землю на глубину 10-40 см. В вырытой траншее создается песчаная «подушка», укладывается металлическая арматура и заливается бетон. Стоимость такого фундамента сравнительно небольшая, его можно создать собственными силами, но необходимо четко соблюдать технологию установки.

Каркасный дом недостатки. Плюсы каркасных домов

Сегодня, когда стремительно развивается загородное домостроение, каркасные технологии стали одним из идеальных решений по застройке загородных поселков, тем более что достоинства каркасных домов уже выявлены на практике.

Среди наиболее явных плюсов застройщиками называется:

  • Стоимость строительства – она самая низкая в пересчете на кв. метр, поэтому дома по этой технологии возводятся по всему миру.
  • Быстрота возведения – на готовый фундамент индивидуальный каркасный дом монтируется за 1 месяц бригадой из 3 человек; со строительством фундамента и отделочными работами не более 2-х месяцев.
  • Низкая теплопроводность – особенности конструкции и современные утеплители создают комфортный уровень жизни зимой и обеспечивают прохладу летом.
  • Низкая теплоемкость – конструктивные особенности каркасного дома позволяют отапливать только необходимые на конкретный момент помещения, что приносит существенную экономию, а после длительного отсутствия – возможность быстро отопить нужные помещения.
  • Эстетичность внутренних стен – каркасная технология позволяет уже в процессе возведения готовить каналы в стенах и прокладывать трубы водопровода, отопления, разводить электропроводку и монтировать систему вентиляции
  • Облегченный фундамент – небольшой вес конструкций такого дома дает возможность заливать фундаменты мелкого заглубления, что значительно уменьшает расходы на строительство, потребность в материалах и сокращает сроки строительства.
  • Отсутствие усадки – при строительстве каркасных домов используются сухие модули и материалы, они не дают усадки, не нарушают геометрию дома и позволяют сразу проводить работы по внутренней отделке.
  • Экологическая безопасность – при строительстве каркасных домов используется натуральное дерево и материалы, изготовленные на основе натурального сырья, которые соответствуют санитарным нормам и безопасны для людей.

Каркасный дом недостатки. Плюсы каркасных домов

Панель для каркасного дома. Составные материалы

  • Простота внутренней отделки – для обшивки стен и потолков внутри домов, используются современные плитные материалы, поэтому отделочные работы не требуют серьезной предварительной подготовки и значительно облегчаются.
  • Длительная устойчивость к колебаниям температур – материалы, используемые в конструкции дома, позволяют эксплуатировать его круглый год, прогревая только периодически, даже зимой.
  • Сейсмоустойчивость – каркасные дома, благодаря своей конструкции способны выдержать колебания магнитудой до 9 баллов, поэтому они очень популярны в Японии.
  • Всесезонность строительства – для каркасного домостроения время года значения не имеет, так как полностью исключены «мокрые» строительные процессы, но если имеются залитые летом фундаменты. Зимой можно строить прри температуре до -15 °C.
  • Простота строительства – так как каркасная технология не предусматривает объемных тяжелых конструкций, нет необходимости в специальной строительной технике, дом может возвести мобильная бригада, что также положительно влияет на уменьшение стоимости строительства.
  • Легкий монтаж и демонтаж – при внесении в проект необходимых дополнений, каркасные дома становятся мобильными, их легко разобрать без повреждений конструкций и снова собрать на другом месте.
  • Удобный доступ к внутренним полостям стен и перекрытий — это облегчает оперативное доутепление, ремонт и обслуживание коммуникаций.

Источник: https://domastroevo.ru/novosti/tehnologii-stroitelstva-karkasnyh-domov-preimushchestva-karkasnyh-domov

Бюджетный каркасный дом своими руками. Укладка фундамента под каркасный дом

Каркасный дом может быть самостоятельно возведен вами на плитном, свайном, столбчатом или ленточном фундаменте. Каждый имеет свои достоинства и недостатки, подходит для определенного типа грунта. Как определить, какой из них выбрать?

Анализ грунта на участке под строительство

Фундамент, подобранный в соответствии с особенностями грунта, – не просто надежная основа всего строения. Это еще и рациональное использование ваших денежных средств. Не всегда каркасному дому нужен дорогостоящий плитный или ленточный фундамент глубокого заложения.

Бюджетный каркасный дом своими руками. Укладка фундамента под каркасный дом

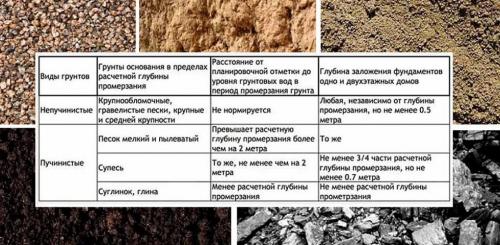

Сделать правильный выбор поможет анализ земли , взятой со строительного участка. Что он поможет определить:

  1. Глубину залегания грунтовых вод. Если они протекают близко к поверхности почвы, придется отказаться от устройства погреба.
  2. Качественный состав земли (мелкий песок, гравий, глина и др.). Наилучший вариант для строительства –гравийный грунт, наихудший – мелкопесчаный.
  3. Глубину промерзания грунта. Чем она больше, тем более трудоемкими и дорогостоящими будут работы по закладке фундамента.

Для исследования можно самому выкопать яму глубиной не менее полутора метров, взять пробы земли и отнести их в лабораторию. Менее трудоемкий вариант – приглашение инженеров-геологов непосредственно на строительную площадку.

Особенности ленточного фундамента

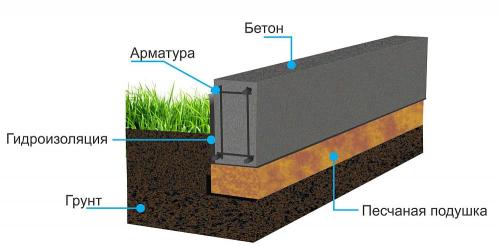

Ленточный фундамент представляет собой замкнутый контур из армированного бетона. Его прокладывают под несущими стенами дома по всей их длине.

Бюджетный каркасный дом своими руками. Укладка фундамента под каркасный дом

Несмотря на трудоемкость и дороговизну укладки, ленточное основание является оптимальным вариантом для каркасного дома. Оно имеет большую несущую поверхность, позволяет обустроить подвал и выполнить строительные работы даже на пучинистом грунте.

Последовательность возведения ленточного фундамента:

  1. Рытье траншеи и укладка песчаной подушки на ее дно.
  2. Гидроизоляция стенок траншеи.
  3. Монтаж деревянной опалубки.
  4. Сборка и установка армирующей сетки.
  5. Заливка опалубки бетоном и его уплотнение.

Бюджетный каркасный дом своими руками. Укладка фундамента под каркасный дом

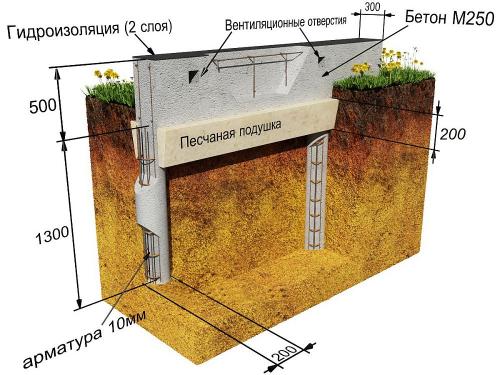

Высота ленточного фундамента должна быть минимум в 2 раза больше его ширины. При таких условиях в нем не возникает поперечная деформация.

Свайно-винтовой фундамент – простое и доступное основание для дома

Свайно-винтовой фундамент позволяет без опыта строительства возводить жилой дом на слабых и участках с неровным рельефом. Он становится надежной опорой для стен, так как сваи прочно цепляются за твердые породы ниже уровня промерзания грунта.

Бюджетный каркасный дом своими руками. Укладка фундамента под каркасный дом

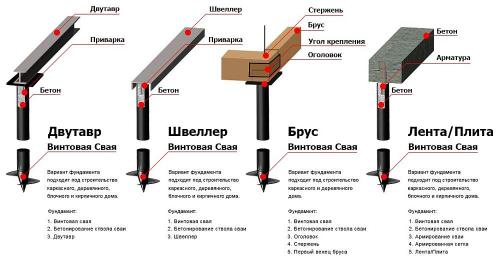

Винтовые сваи – металлические стержни, на заостренные концы которых приварены лопасти. Такая конструкция позволяет просто вкрутить их в землю, как сверло. Это можно сделать с помощью привлеченной специальной техники или вручную. Но в последнем случае понадобится не менее трех человек.

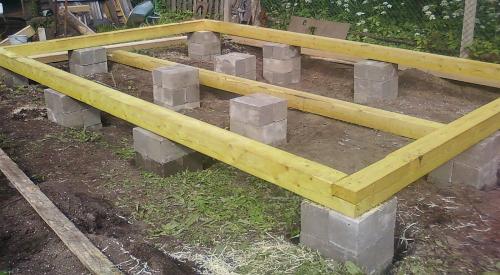

Укладка столбчатого фундамента

Столбчатое основание возводят только на стабильных грунтах с высокой несущей способностью.

Работы выполняют пошагово:

  1. По выбранному периметру в земле бурят круглые скважины.
  2. В них устанавливают связанный из арматуры металлический каркас.
  3. Опускают в скважины опалубку из обсадных труб.
  4. Обрезают надземные элементы по одному уровню.
  5. Заливают скважины бетоном и уплотняют его.

Бюджетный каркасный дом своими руками. Укладка фундамента под каркасный дом

Высота оголовков (надземная часть столбов) не должна быть меньше 400 мм. В противном случае древесная обшивка пола будет гнить от постоянного воздействия влаги.

Плитный фундамент – когда немалые вложения оправдывают себя

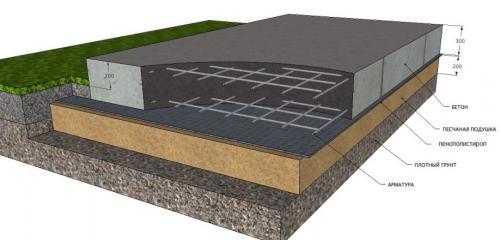

Плитный фундамент по праву считается самым дорогостоящим. Это связано с большой несущей площадью, которая является главным достоинством монолитного основания.

Построенный на такой плите дом защищен от перекосов, ведь даже при воздействии сил морозного пучения он двигается вместе с фундаментом.

Бюджетный каркасный дом своими руками. Укладка фундамента под каркасный дом

Технология укладки основания предполагает

  1. Снятие верхнего слоя почвы (плодородного).
  2. Укладку геоткани, засыпку песчано-гравийной подушки и ее трамбовку.
  3. Высота плитного основания обычно составляет 100 мм .

Маленький каркасный дом своими руками. Постройка каркасного дома: краткая инструкция

В деле самостоятельной сборки каркасного дома важно ничего не упустить и не допустить ошибок. Перед вами — краткая обзорная инструкция, которая поможет увидеть картину в целом, чтобы рассчитать свои силы и возможности:

  • Проектирование. В него входит как архитектурная часть — дизайн дома, расположение помещений, стен и перегородок, окон и дверей, так и конструктивная и инженерная части — толщина стен, устройство силовых элементов, расположение санузлов, трассировка инженерных систем. Все параметры предварительно отражаются на схеме, чтобы можно было скорректировать некоторые моменты, проверить правильность расчетов, изменить планировку. Рабочие чертежи — это детальные схемы отдельных частей, с помощью которых можно выполнять все работы, придерживаясь указанных параметров.
  • Разметка и грунтовые работы. В первую очередь, местность под будущее строительство расчищается, потом делается разметка под проект дома. Необходимость выкопки котлована под фундамент и его глубина определяется типом фундамента. На выбор типа влияет геология грунта, вес и конфигурация будущего дома. Для свайного фундамента (свайно-винтовой, буронабивной) рыть котлован не надо, для ленточного заглубленного — надо. Если предполагается цокольный этаж или подвал — котлован будет глубоким.
  • Монтаж. Если предварительные работы были выполнены верно, во время монтажа останется собрать все детали в единое целое, получив готовый контур дома. В сборку входит установка силового каркаса, его наполнение, устройство пола и кровли, монтаж окон, дверей, внутренних перегородок.
  • Отделка. Производится как внутри, так и снаружи дома, с целью получить эстетически привлекательное, долговечное и простое в эксплуатации строение.

Каркасный дом 8 на 10 своими руками. Выбираем технологию каркасного строительства

Каркасный дом 8 на 10 своими руками. Выбираем технологию каркасного строительства

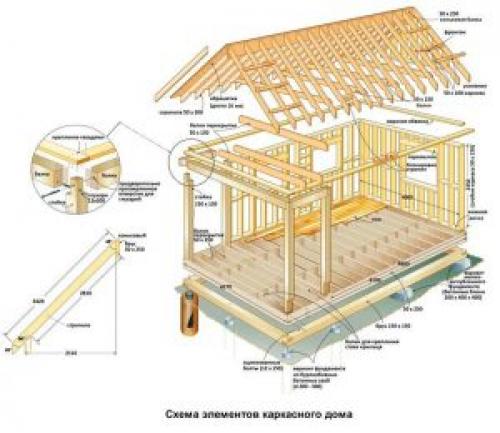

Конструкция каркасного дома

Способов строительства каркасных домов насчитывается около двух десятков. Но в рамках этой статьи будут рассмотрены самые распространенные из них. А именно:

  • способ «платформа»;
  • каркасно-панельный (с применением СИП-панелей);
  • каркасно-щитовой;
  • каркасно-рамочный.

Разберем их по порядку.

Способ «платформа»

По данному способу возводят дома в Канаде, США, а также в странах Европы, таких как Германия, Финляндия. Характерной особенностью этого способа является поэтажное возведение конструкции.

  1. Сначала следует определиться с типом фундамента.
  2. Далее производится обвязка. Делается это для прочной связки фундамента и стен.
  3. После этого производится сборка настила и пола первого этажа.
  4. Собираются стены первого этажа с раскосами, дверными и оконными проемами и так далее.
  5. Устраиваются перекрытия.
  6. Затем стены второго этажа (мансарды).

Каркасно-панельный способ

Каркасный дом 8 на 10 своими руками. Выбираем технологию каркасного строительства

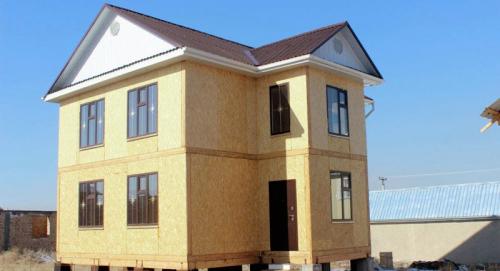

Готовый дом из сип-панелей

В данном пункте рассматривается строительство дома из СИП-панелей. Эта технология имеет как поклонников, так и противников. Но суть в том, что части домов также изготавливаются в заводских условиях.

СИП-панели имеют в составе Пенополистирол марки ПСБ-25-С, являющийся материалом, который не поддерживает горение. Скрепляется он листами ОСП с обеих сторон с помощью производственного клея. Там же, в цехе, панели нарезаются на специальных станках по проектам и отправляются на строительную площадку. Скрепляются панели с помощью деревянных брусьев, которые вставляются в пространство между листами ОСП и стягивается оцинкованными саморезами либо гвоздями.

Существует три класса эмиссии формальдегида: Е0,5, Е1 и Е2. Е0,5 и Е1 применяются для жилых помещений (причем в Европе ОСП с классом Е1 уже не применяется). Панели с классом Е2 безопасно применять для тех панелей, применяемых вне жилых помещений.

Каркасно-щитовой способ

Здесь стоит заметить, что существует несколько разновидностей возведения домов этим способом: североамериканский, скандинавский и среднеевропейский.

Североамериканский способ предусматривает то, что примерно 14-15% деталей производится в цехах, а все остальное собирается непосредственно на строительной площадке.

Скандинавский способ более технологичный. Каркасные дома полностью изготавливаются на заводе. Помимо сборки каркаса, в стены устанавливаются двери, стеклопакеты. Задача строителей – собрать каркас и обшить его.

Самый технологичный способ – среднеевропейский . В Беларуси он известен как немецкий . Дома на 100% изготавливаются на заводе с помощью станков с программным управлением. Причем, не только стены и внешние стены и межкомнатные перегородки, но и перекрытия и крыша.

Высокое качество изготовления домов по немецкой технологии обеспечивается также и контролем на каждом этапе производства домокомплектов. Благодаря точности изготовления постройка дома таким способом занимает в среднем 1,5 – 2 недели. А если требуется возвести небольшой одноэтажный дом, то сроки сокращаются до четырех дней.

Каркасно-рамочный способ

Этот способ строительства каркасного дома практически ничем не отличается от способа «платформа». В нем также применяется поэтажное возведения конструкции дома. При таком способе дом может строиться как из деревянного каркаса, так и из ЛСТК (легкие стальные тонкостенные конструкции).

Деревянные и стальные элементы обычно не комбинируют, а если и делают это, то с большой осторожностью, так как дерево и металл имеют разные характеристики.

Хотя во внутренней отделке дома из деревянного каркаса встречаются металлические элементы, и применяются они в том случае, когда нужно смонтировать гипсокартон или другую внутреннюю обшивку.

Каркасный дом 4 на 6 своими руками. Дачный домик 6х4 своими руками по цене бытовки

Комплект чертежей каркасного домика 6х4 для самостоятельной сборки

КАКИЕ ВЫГОДНЫЕ ОТЛИЧИЯ ОТ ДРУГИХ ПРОЕКТОВ?

1. Проект содержит понятные чертежи с размерами всех элементов и узлов каркаса
(стоек стен, оконных и дверных проемов, балок перекрытий, стропильной системы).
2. Все необходимые материалы и их точные размеры указаны непосредственно на
странице где нарисован тот объект, который вы будете изготавливать или собирать и
вам не придётся тратить уйму времени чтобы найти и рассчитать, что вам нужно, всё
указано на схеме, просто и удобно.
3. Проект разработан под размеры типовых материалов из строительных магазинов, с
целью уменьшения отходов и соответственно финансовых расходов.
4. Габариты и форма дома выбраны для максимальной экономии строй материалов.

ПОЧЕМУ ИМЕННО КАРКАСНЫЙ ДОМ?

· ПРОСТАЯ КОНСТРУКЦИЯ.
Каждый желающий, имеющий свободное время, технические навыки, некоторые
инструменты и одного-двух помощников, может легко построить этот каркасный дом.

· ВСЕПОГОДНОСТЬ.
Строить каркасный дом можно в любое время года.

· ОТСУТСТВИЕ УСАДКИ.
Дома, построенные по каркасной технологии, не имеют усадки и пригодны к отделке и
проживанию сразу после окончания строительства.

· ЭКОНОМИЯ НА ФУНДАМЕНТЕ.
Вам не нужно возводить и заливать фундамент. Просто ставите брусья нижней обвязки на столбы из строительных блоков и дом готов к установке.

· СРОК СТРОИТЕЛЬСТВА.
Изготовление деталей, узлов и сборка каркаса от 14 дней.

· ЭНЕРГОСБЕРЕЖЕНИЕ.
Стена каркасного дома держит тепло так же хорошо, как почти 2 метра кирпичной стены.
Вы экономите на отоплении.

· СТОИМОСТЬ ДОМА.
За счет уникальной технологии, недорогих материалов и быстрой сборки вы серьезно
экономите на строительстве. Такой дом в 2-3 раза дешевле других аналогов.

ИНСТРУМЕНТЫ ДЛЯ СТРОИТЕЛЬСТВА

• Пила дисковая
• Шуроповерт с двумя аккумуляторами
• Лобзик электрический
• Ручная ножовка
• Уровень обычный или лазерный
• Гвоздодер
• Металлический угольник
• Рулетка 3 м, 7 м
• Молоток на 1 кг, на 500 гр
• 2 топора, маленький легкий и средний
• Клещи большие.

• Серьезно задумались о постройке садового домика, гостевого домика, бани или отдельной кухни. Излазили весь интернет в поисках простого, но наглядного проекта, понятного не только специалисту, и в котором содержатся конкретные подробные чертежи деталей и узлов с размерами для их изготовления и сборки, а не общие картинки с видами фасадов и планировок.
• Уже сделали свой выбор в пользу деревянного каркасного дома.
• Рассматриваете возможность отсроченного финансирования, за счет строительства этапами. Можно возвести фундамент, а через некоторое время каркас с обшивкой OSB и кровлей, а утепление и отделку отложить.
• Не обладаете достаточными средствами для покупки готового большого дома, но имеете сильное желание возвести его своими руками, и готовы начать с малого, а затем постепенно пристраивать.
• Хотите заняться или уже занимаетесь бизнесом по строительству недорогих малоэтажных домов по каркасной технологии.
• Планируете организовать или расширить загородную базу отдыха, кемпинг, гостиничный комплекс.

Построить каркасный дом своими руками чертежи. План каркасного дома

План каркасного дома — графическое изображение расположения комнат в доме на отметке чистого пола первого этажа с размерами по наружным и внутренним стенам, обозначением каждой комнаты с указанием площади и объема, а также обозначением оконных и дверных проемов. Обязательным приложением к плану каркасного дома служит экспликация помещений, спецификация окон и дверей, а также спецификация общих данных, включающая в себя общую площадь дома, полезную площадь дома, площадь кровли, площадь наружной и внутренней отделки, а также объемы утепления различных элементов.

Классификация планировочных решений в каркасных домах позволяет распределить различные планировки по типовым или индивидуальным решениям.

План дома коридорного типа представляет собой расположение комнат, в центре которых располагается коридор, который является связующим звеном между всеми комнатами. Планы коридорного типа были особенно развиты в строительстве общежитий и других помещений общежительного типа.

Каркасный домик своими руками. Ша.  Закладка фундамента для каркасного дома 09

План дома секционного типа представляет собой планировку, разделенную на секции и повторяющуюся или зеркальную. Секционные планировки особенно развиты в общежитиях гражданских и военных общежитиях.

Каркасный домик своими руками. Ша.  Закладка фундамента для каркасного дома 10

План дома с центральной несущей стеной он же пятистенок, представляет собой план дома, основой которого служит центральная несущая стена, которая располагается по цетру дома под коньком кровельной конструкции. Остальные комнаты расположены в произвольном порядке. Планировки домов с центральной стеной особенно широко применяются в индивидуальном жилищном строительстве, в частности в бревенчатых, брусовых или каркасных домах.

Каркасный домик своими руками. Ша.  Закладка фундамента для каркасного дома 11
