Конструктор навеса из профильной трубы. Как выбрать материал и правильно варить их

Конструктор навеса из профильной трубы. Как выбрать материал и правильно варить их

Создание и самостоятельная установка навесов возможны при небольших габаритах сооружения. Фермы для навесов в зависимости от конфигурации поясов могут быть изготовлены из профилей или стальных уголков. Для относительно небольших конструкций рекомендуется выбирать профильные трубы.

Подобное решение имеет ряд преимуществ:

• Несущая способность профильной трубы напрямую связана с ее толщиной. Чаще всего для сборки каркаса используют материал с квадратом 30-50х30-50 мм в сечении, а для сооружений небольшого размера подойдут трубы и меньшего сечения.
• Для металлических труб характерна большая прочность и это при этом, что они весят намного меньше, чем цельный брусок из металла.
• Трубы сгибаются – качество необходимое при создании криволинейных конструкций, например, арочных или купольных.

На заметку

Металлический каркас прослужит значительно дольше, если защитить его от коррозии: обработать грунтовкой и покрасить.

• На такой металлический каркас можно удобно и достаточно просто уложить практически любую обрешетку и кровлю.

Способы соединения профилей

Как можно сварить навес

Среди главных достоинств профильных труб следует отметить безфасоночное соединение. Благодаря такой технологии, ферма для пролетов, не превышающих 30 метров, получается конструктивно простой и обходится относительно недорого. Если ее верхний пояс достаточно жесткий, то кровельный материал можно опереть непосредственно на него.

Безфасоночное сварное соединение обладает рядом достоинств:

• существенно снижается масса изделия. Для сравнения отметим, что клепанные конструкции весят на 20%, а болтовые – на 25 % больше.
• снижает трудозатраты и расходы на изготовление.
• стоимость сварки небольшая. Более того, процесс можно автоматизировать, если использовать аппараты, которые позволяют бесперебойно подавать сварную проволоку.
• полученный шов и присоединяемые детали получаются одинаково прочными.

Из минусов следует отметить необходимость наличия опыта проведения сварочных работ.

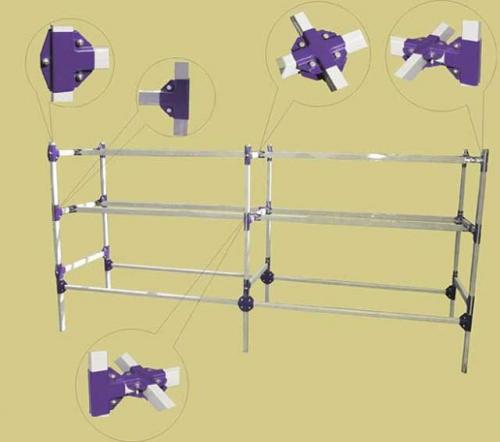

Крепление на болты

Болтовым соединением профильных труб пользуются не так уж редко. Преимущественно его используют для разборных конструкций.

К основным преимуществам такого вида соединения относят:

Но при этом:

• Увеличивается вес изделия.
• Потребуются дополнительные крепежные детали.
• Болтовые соединения менее прочные и надежные, нежели сварные.

Расчет односкатного навеса из профильной трубы. Расчет и чертеж навеса

Грамотный расчет и создание хорошего чертежа подразумевают соблюдение ряда стандартов и требований, предъявляемых к конструкциям из профильных труб. Впрочем, маленькие односкатные навесы не нужно рассчитывать так уж точно – небольшой козырек из профильной трубы большим весом не отличается, поэтому никакой опасности такого рода конструкции не представляют. Крупногабаритные навесы для стоянок или бассейнов нужно обязательно рассчитать, чтобы избежать проблем.

Чертеж навеса из профтрубы всегда начинается с эскиза – простого наброска, на котором указан тип конструкции, ее основные особенности и примерные габариты. Чтобы точно определить размеры будущего навеса, стоит провести замеры на участке, где конструкция и будет располагаться. В том случае, если навес будет пристраиваться к дому, то необходимо также измерить стену, чтобы точно знать размеры профильной трубы для навеса.

Можно рассмотреть методику расчета на примере конструкции, расположенной на площадке 9х7 м, расположенной перед домом с размерами 9х6 м:

• Длина навеса вполне может равняться длине стены (9 м), а вылет конструкции на метр короче ширины площадки – т.е. 6 м;
• Нижний край вполне может иметь высоту 2,4 м, а высокий стоит поднять до 3,5-3,6 м;
• Угол наклона ската определяется в зависимости от разницы высот нижнего и верхнего краев (в данном примере получается около 12-13 градусов);
• Для расчета нагрузок на конструкцию нужно найти карты, отображающие уровень атмосферных осадков в данном регионе, и отталкиваться от них;
• Когда размер конструкции и предполагаемые нагрузки рассчитаны, остается составить подробный чертеж, подобрать материалы и приступить к сборке навеса.

Чертежи ферм из профильной трубы для навеса должны отображаться отдельно со всеми подробностями. Также стоит помнить, что минимальный уклон навеса составляет 6 градусов, а оптимальное значение – 8 градусов. Слишком малый наклон не позволит снегу сползать самостоятельно.

Закончив с чертежами, подбирается соответствующий материал и его количество. Расчет нужно проводить точный, а перед приобретением стоит добавить около 5% допуска – при работе очень часто происходят небольшие потери, да и брак встречается нередко. По подобным расчетам можно сделать и каркас гаража из профильной трубы , что достаточно востребовано.

Односкатный навес из профильной трубы без ферм. Конструкция и составление сметы

При составлении чертежа нужно иметь в виду оптимальный угол ската крыши, принятый нормативами. 25˚- 30˚ –лучший скос для северных регионов с большой толщиной выпавшего снега. Кровля изготавливается из профильного листового металла.

15˚- 20˚. Такой уклон у односкатного навеса надежнее устанавливать для областей с сильными постоянными ветрами. Наибольшее расстояние для пролета из труб – 20 метров. Крыша делается из профнастила, поликарбоната или металл черепицы.

До 15˚. С данным уклоном кровли устанавливаются небольшие навесы или козырьки. Покрытием может быть поликарбонат или волновой листовой материал.

Незатейливым вариантом, понятным при самостоятельном изготовлении, является односкатный навес из профильной трубы, показанным схематично ниже.

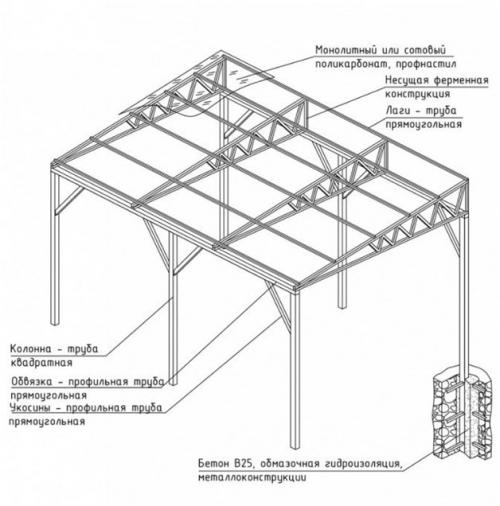

Каркас для односкатного навеса

Произведем расчет квадратных труб, который нужен для изготовления опор и ферм.  Достоинство такого каркаса – простота применения и маленькая масса конструкции для навеса из профильных труб. Наверху устанавливается четыре фермы с наибольшей высотой три метра и собраны они из облегченных профильных труб размером 25 мм.

Площадь крыши навеса составляет 30,25 м²(5,50×5,50 м). При вычислении комплектующих элементов выявилось, что масса всей конструкции из профильных труб не превысит 350 кг, что для шести опорных стоек из профиля с размером 50 мм составит около 20% наибольшей статистической нагрузки.

Учитывая, что снеговой покров дает усиление на опоры и фермы до 800 кг, запас прочности при этом составляет 1,4 единицы. Более вероятной проблемой при расчетах профиля является боковой ветер, который может опрокинуть постройку.

При условии жесткой фиксации опорных труб в бетонированном фундаменте, получается, что нагрузка от ветра со скоростью 15 м/сек на наклонную кровлю около 30 градусов составит 24 кг/м². А это означает, что общее усиление на профильные трубы не превысит 150 кг. Такой показатель вполне приемлемый для данного строения.

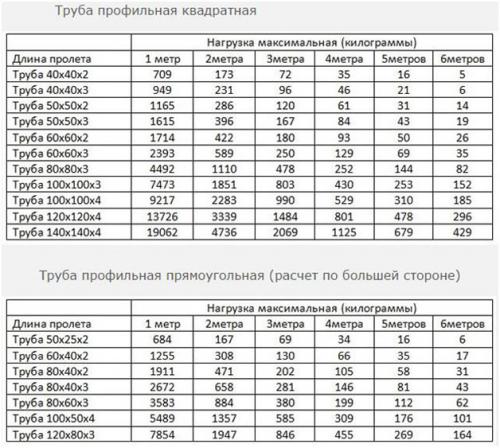

Таблица для расчета каркаса под навес из профильных труб

Чертеж ферм и постройки в целом надо делать в заданном масштабе, чтобы было удобно высчитать необходимое количество деталей.

НА ЗАМЕТКУ! Покупать профильные элементы рекомендуется с запасом на 5-10%, так как возможен риск получения одной-двух бракованных труб на партию. А также при самостоятельном изготовлении навеса возможны ошибки и лишний расход материала.

При составлении чертежа необходимо иметь в виду оптимальный угол ската крыши, принятый нормативами. 25°-30° – лучший скос для северных регионов с большой толщиной выпавшего снега. Кровля изготавливается из профильного листового металла.

Уклон кровли

15°-20°. Такой уклон у односкатного навеса надежнее устанавливать для областей с сильными постоянными ветрами. Наибольшее расстояние для пролета из труб – 20 метров. Крыша делается из профнастила, поликарбоната или металл черепицы.

Каркас для односкатного навеса

Произведем расчет квадратных труб, который нужен для изготовления опор и ферм.  Достоинство такого каркаса – простота применения и маленькая масса конструкции для навеса из профильных труб. Наверху устанавливается четыре фермы с наибольшей высотой три метра и собраны они из облегченных профильных труб размером 25 мм.

Учитывая, что снеговой покров дает усиление на опоры и фермы до 800 кг, запас прочности при этом составляет 1,4 единицы. Более вероятной проблемой при расчетах профиля является боковой ветер, который может опрокинуть постройку.

Таблица для расчета каркаса под навес из профильных труб

НА ЗАМЕТКУ! Покупать профильные элементы рекомендуется с запасом на 5-10%, так как возможен риск получения одной-двух бракованных труб на партию. А также при самостоятельном изготовлении навеса возможны ошибки и лишний расход материала.

Расчет металлического каркаса для навеса. Калькулятор расчета навеса из профильной трубы

Почему стоит работать с нами?

1.Мы используем только качественный металл

(Металлоинвест, Северсталь), В составе Металлоинвеста находятся два завода: электрометаллургический комбинат в белгородской области и завод “Уральская сталь” в Оренбургской области. Технология производства отличается от аналогов за счет использования переработки прямовосстановленного железа с применением электропечей. В России это единственный завод с подобной схемой изготовления металлопроката. В приоритете идет выпуск сортового металла и труб.

2. Используем сертифицированные покрытия для металла “Hammerite”

“Hammerite”можно найти в большинстве строительных магазинов ирынков.Этооченьпопулярный брендиз Великобритании,специализирующийсянапроизводствеметаллическихкрасок.Вееассортиментевсе продукты подходят для окраски металла.Самаялучшая(исамаядорогая!) называется Total.

3. Кровля GRANDLINE

Эта отечественная компания занимается производством металлочерепицы с 2008 года. Уже являясь достаточно известным производителем в стране, ее продукция пользуется популярностью не только у населения, но и у строительных компаний. Гальванические стальные листы толщиной 0,45-0,50 мм используются для изготовления различных профилей и наружных покрытий стен. Отзывы покупателей свидетельствуют о том, что им особенно нравится оригинальный цвет крыши “сафари”; также имеется широкий выбор цветов по шкале RAL, наиболее популярными из которых являются красный, синий, голубой, синий, синий, синий, синий, синий, синий, синий, синий, синий, синий, синий. Ассортимент продукции включает как классические формы, так и необычные 3D-фасоны. На заводе инновационные технологии и автоматизация процессов сводят к минимуму потери человеческого фактора. Главным преимуществом металлочерепицы является ее ценовая доступность. Производитель входит в число лучших благодаря выпуску относительно недорогих вариантов кровли с хорошими свойствами. А компания предлагает гарантии от 10 до 30 лет, в зависимости от выбранного продукта.

Программа для расчета навеса из профильной трубы. Калькулятор навеса из металла. Как рассчитать металлическую ферму для навеса из профильной трубы

Возводимые сооружения должны быть достаточно жесткими и прочными, чтобы противостоять различным нагрузкам, поэтому перед их монтажом необходимо выполнить расчет фермы из профильной трубы для навеса и составить чертеж.

При расчете, как правило, прибегают к помощи специализированных программ с учетом требований СниП («Нагрузки, воздействия», «Стальные конструкции»). Можно рассчитать металлическую ферму онлайн, пользуясь калькулятором расчета навеса из металлопрофиля. При наличии соответствующих инженерных знаний расчет можно провести и собственноручно.

На заметку

Если известны главные параметры конструкции, можно поискать подходящий готовый проект, среди выложенных в интернете.

Проектные работы выполняют на основе следующих исходных:

• Чертеж. От типа крыши: одно- или двускатная, шатровая или арочная, зависит, конфигурация поясов каркаса. Самым простым решением можно считать односкатную ферму из трубы профильной.
• Размеры конструкции. Чем с большим шагом будут установлены фермы, тем нагрузка, которой они смогут противостоять, будет больше. Важен также угол наклона: чем он больше, тем легче будет сходить снег с кровли. Для расчета понадобятся данные об экстремальных точках ската и их удаленности друг от друга.
• Размеры элементов кровельного материала. Они играют решающую роль в определении шага ферм для навеса, скажем, из поликарбоната . Кстати, это самое популярное покрытие для сооружений, устраиваемых на собственных участках. Панели сотового поликарбоната с легкостью сгибаются, поэтому они подходят для устройства криволинейных покрытий, к примеру, арочных. Все что при этом важно, так это только то, как правильно рассчитать навес из поликарбоната.

Расчет металлической фермы из профильной трубы для навеса выполняют в определенной последовательности:

• определяют величину пролета, соответствующую техзаданию;
• чтобы вычислить высоту конструкции, по представленному чертежу подставляют размеры пролета;
• производят задание уклона. Соответственно оптимальной форме кровли сооружения определяют контуры поясов.

На заметку

Максимально возможный шаг ферм для навеса при использовании профильной трубы равен 175 см.

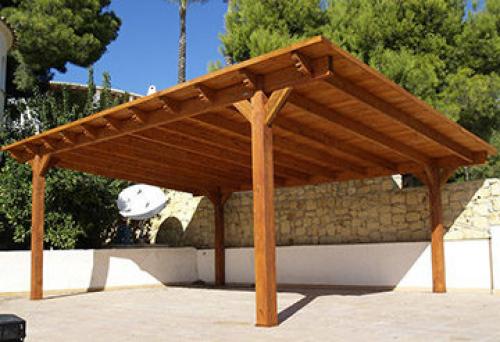

Расчет навеса из дерева. Натуральный материал на приусадебном участке — навес из дерева своими руками

Древесина — вполне подходящий материал для строительства навеса.

В сравнении со стальным прокатом, она менее прочна и требует более тщательного ухода, но зато легко обрабатывается, имеет доступную стоимость и натуралистично смотрится.

Далее речь пойдет о том, как делается навес из дерева своими руками.

Общие требования к навесам из дерева

Подобные конструкции возводят с соблюдением следующих правил:

1. Стойки выполняются из прочных пиломатериалов, способных нести значительную нагрузку: оцилиндрованного бревна диаметром от 10 до 20 см или бруса профилированного либо клееного. Длина сторон поперечного сечения — от 9 до 15 см.
2. Элементы навеса должны быть рассчитаны на прочность с учетом возможных снеговых и ветровых нагрузок.
3. Все пиломатериалы обрабатываются бактерицидной пропиткой. Также желательна обработка антипиренами (огнезащита).

Из эстетических соображений кровельное покрытие применяют то же, какое имеется на соседних строениях. Чаще всего используют сотовый поликарбонат. Достоинства материала:

• низкая стоимость;
• малый вес;
• гибкость: возможно устройство арочного навеса;
• прозрачность;
• разнообразие цветов.

Недостаток: высокий коэффициент температурного расширения.

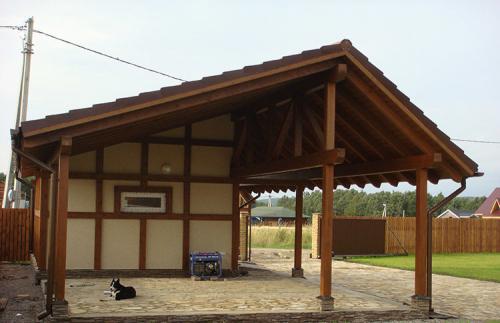

Навес-пристройка

Нередко применяется:

1. Профнастил: рифленые металлические листы с полимерным покрытием. Стоят дороже поликарбоната, но намного превосходят его по прочности и долговечности. Применяются для формирования только плоских кровель — односкатных и двускатных. Недостаток профнастила — шум от падающих капель во время дождя.
2. Битумная черепица: недорогой и одновременно привлекательный материал. Применяется при возведении беседок с купольными и шатровыми крышами. Жесткость битумной черепице несвойственна, потому ее укладывают на сплошную обрешетку.

Кровля навеса сооружается с уклоном, чем обеспечивается сток дождевой и талой воды. Наименьший уклон — 5% — 10%.

Размеры навеса определяются его назначением:

• место отдыха : предусматривается площадь в 2 кв. м на каждого пользователя;
• беседка с барбекю : 6х4 м;
• для автомобиля : на 1 м шире транспортного средства, длина — до 6 м;
• пристроенная к дому терраса : во всю длину строения;
• козырек над входом : больше крыльца на 30 см в каждую сторону.

Минимально допустимая высота для навеса составляет 2 м, оптимальное значение — 2,5 м.

Чертеж

Процесс изготовленияхарактеризуется простотой: древесину легко резать и сверлить даже ручным инструментом, для сборки не требуется электросварка, как для стальных конструкций. Но все равно лучше избежать изобретательства на ходу и предварительно выполнить чертеж. Это ускорит процесс строительства и обеспечит рациональное расходование пиломатериалов.

Разработка чертежа начинается с обмеров места строительства навеса. По этим данным, делают заключение о его размерах.

Далее определяются с конструкцией навеса. Самый простой вариант — с плоской односкатной кровлей. С покрытием из прозрачного поликарбоната, такое сооружение станет отличным местом для отдыха.

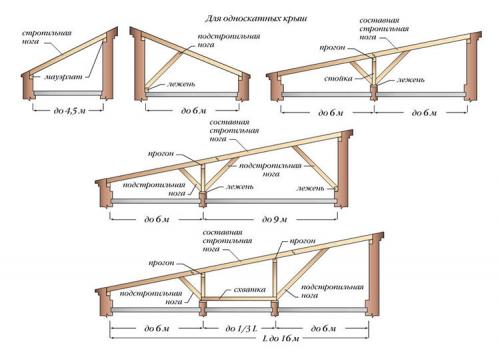

Схемы крыш деревянных навесов

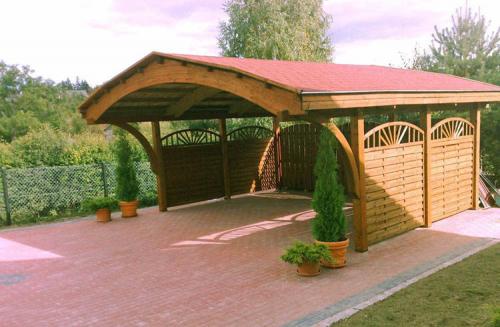

Сделать из негнущегося дерева арочный навес сложно: арки собираются из нескольких элементов, вырезанных электролобзиком. Потому в большинстве случаев предпочтение отдают плоским конструкциям.

Небольшие сооружения устанавливают на 6 стоек, при значительных размерах их требуется 8-10. Укрытие для автомобиля следует делать не ниже 2,5 м.

Во избежание ошибок и для удобства работы на чертеже проставляют подробные размеры.

При значительных размерах крышу делают двускатную. Также поступают при желании сделать навес более интересным внешне.

Типовое решение

Распространенным является деревянный навес, примыкающий к дому. Одна его сторона крепится к стене, что позволяет сэкономить пиломатериалы. Крышу предлагается сделать самую простую — односкатную. Покрытие — поликарбонат.

Расчет

Навес подвергается нагрузкам от ветра и снега, потому требуется расчет на прочность. Кратко опишем основные его положения.

Навес-гараж

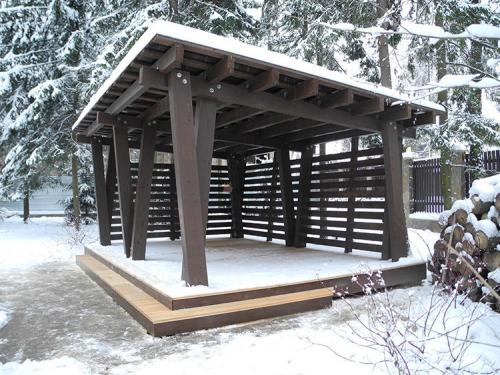

Снеговая нагрузка

Удельная снеговая нагрузка, приходящаяся на 1 кв. м покрытия, рассчитывается по формуле:

S = k * Sg,

где

• К — коэффициент перехода от нагрузки снега на землю к нагрузке на покрытие, варьируется для разных условий в пределах от 3% до 20%;
• Sg — нормативная удельная снеговая нагрузка в данном регионе, варьируется в пределах от 0,8 до 5,6 кг/кв. м (информация для всех регионов РФ приведена в СНиП «Строительная климатология»).

Навес-беседка для барбекю

Ветровые нагрузки

Удельная нагрузка от ветра рассчитывается по формуле:

W = W0 * k * C,

где

• W0 — нормативное удельное давление ветра, для разных регионов составляет от 17 до 85 кг/ кв. м;
• k — коэффициент, учитывающий распределение силы ветра по высоте;

Значение коэффициента к, зависит от рельефа местности и для разных условий составляет 0,4 – 2,75.

Односкатный навес из профильной трубы чертеж. Односкатный навес

Данная конструкция является наиболее простой. Для её изготовления нужно:

1. Установить опоры и залить скважины. Расстояние между стойками должно быть от 1 до 1,5 м. Если для кровли используется шифер, профнастил или натуральная черепица, то эта величина составляет 1,2 м.
2. Наметить расположение опорных столбов, натянуть строительную верёвку между ними по ровной линии. Для каждой стойки выкопать ямы глубиной не менее 60 см, и диаметром 20 см. Армировать трубы специальными планками (пятками), которые привариваются к низу каждой из труб. Они затем зальются полностью бетоном, и будут удерживать в вертикальном положении всю конструкцию.

   Односкатный навес из профильной трубы можно располагать в любом месте приусадебного участка

3. На дно каждой ямы уложить и утрамбовать небольшой слой песка. Затем установить опору строго вертикально по уровню, и залить бетоном (смешать песок, цемент и гравий в соотношении 3:1:3). После этого опору несколько раз немного приподнять и опустить, чтобы смесь полостью проникла во внутреннюю полость профиля.
4. Проверить строительным уровнем вертикальное положение всех опор, оставить их до полного высыхания бетона. Обычно это занимает 3–7 дней, в зависимости от погодных условий. Если вы строите навес на имеющемся бетонном покрытии, то металлические стойки можно просто прикрутить к основанию, предварительно наварив на низ труб специальные квадратные пластины.
5. Сформировать верхнюю часть односкатного навеса. Для этого надо сварить две трубы, которые расположены по катетам конструкции. Затем осуществить замер гипотенузы фермы, отрезать профиль нужной длины, приварить её на определённое место. Если используется труба с прямоугольным сечением, то необходимо смонтировать её таким образом, чтобы она своей большей стороной была повёрнута наверх, что облегчит крепление облицовки.

   Каркас верхней части навеса рекомендуется делать из профильной трубы с квадратным сечением

6. Армировать готовую навесную конструкцию. Для этого в металлическом треугольнике между наибольшим катетом и его гипотенузой приварить куски профильной трубы.
7. Рассчитать и установить все элементы каркаса. Для этого к меньшему катету каждого элемента треугольной формы приварить металлические планки. При этом сторона каркаса должна делить планки на две одинаковые части.
8. В этом элементе каркаса сделать четыре одинаковых отверстия для того, чтобы прикрепить навес к стене дома. Для этого понадобится ещё один человек, который будет помогать устанавливать основание, и намечать положение отверстий для анкерных болтов. Но так как односкатные конструкции с профнастилом или шифером очень тяжёлые, то этого крепежа может не хватить, поэтому придётся ставить дополнительные стойки, которые прикручиваются к стене. Односкатный навес, в котором кровля сделана из листов поликарбоната, намного легче и поэтому дополнительные крепления возле стены не понадобятся.

   Навес из поликарбоната из профильной трубы не требует дополнительных креплений

9. Крепление поликарбоната на крышу навеса производится без снятия защитной плёнки. С помощью дрели надо высверлить отверстия на листах. При этом от края придётся отступить 4 см. Используются специальные термошайбы с уплотнительными кольцами и заглушками. В процессе крепления поликарбоната к крыше навеса нужно наложить на высверленное отверстие термошайбу, затем закрутить её с помощью самореза, закрыть специальной шляпкой с заглушкой. Крепление должно входить строго перпендикулярно по отношению к поверхности листа покрытия кровли. Закручивать нужно туго, но при этом нельзя перетягивать, чтобы не испортить поверхность листа.

   Крепить листы поликарбоната к каркасу нужно специальными пластиковыми шайбами

10. Все листы поликарбоната на крыше навеса стыковать с помощью специального разъёмного профиля. Низ его прикрутить на обрешётку ещё до укладки кровли. Крышку пристегнуть с помощью зубчатого замка, в котором «лапки» находятся на двух частях профиля.

    Стыковать листы поликарбоната между собой необходимо с помощью специального профиля

11. Затем закрыть все боковые срезы поликарбонатных листов специальной перфорированной лентой и торцевым профилем. Таким образом вы сможете защитить воздушные каналы кровли от грязи и проникновения влаги.
