Пирог кровли под металлочерепицу. Что такое кровельный пирог

Сам по себе термин возник, как упрощенное название системы утепления и гидрозащиты крыши. Название «пирог» очень метко описывает устройство конструкции. Крыша состоит из несущего стропильного каркаса и собственно самого кровельного пирога, состоящего из нескольких базовых слоев:

Наружного кровельного покрытия из металлочерепицы;
Гидроизолирующего слоя;
Пароизолирующего слоя;
Утеплителя.

По строительным нормам, в состав кровельного пакета включается также элементы деревянного каркаса крыши, как то обрешетка, контробрешетка и даже элементы стропил. Но на практике мастера — кровельщики ограничиваются укладкой парогидроизоляции, утеплителя и металлочерепицы. Сборку деревянной основы – стропил и контробрешетки относят к компетенции столяров, собирающих стропильный каркас крыши.

Совет! При планировании заказа на укладку мастерами кровельного пирога под металлочерепицу будет правильным уточнить, кто будет собирать обрешетку, так как от ее качества очень сильно зависит долговечность покрытия кровли и непосредственно утеплителя.

Понятно, что все перечисленные материалы не обладают достаточной прочностью и жесткостью, чтобы, будучи уложенными на несущие стропила ската, обеспечить плоскую геометрию скатной крыши.

Исключением является пирог на основе сэндвич-панелей, это пакет утеплителя, запрессованный в оболочку из тонколистового металла. В этом случае готовые секции укладываются непосредственно на несущие стропила крыши, безо всяких дополнительных слоев утепления и гидроизоляции.

Для частных домовладений сэндвич не используется, так как пирог кровли под металлочерепицу получается более прочным, теплым и надежным, и главное — ремонтопригодным. Единственной головной болью использования металлочерепицы является высокая теплопроводность металла и, как следствие, интенсивное образование конденсата водяных паров. Если не экономить на пароизоляции, то кровля без особых проблем простоит на крыше как минимум пару десятков лет.

Пирог теплой крыши. Кровельный пирог для холодного чердака

Различают два вида чердачного пространства – холодный чердак и совмещённый чердак (мансарда). На холодном чердаке утеплитель укладывается горизонтально по полу чердака, и температура внутри холодного чердака примерно такая же, как и на улице. Отсюда и название – холодный.

В идеальном случае температура внутри холодного чердака не должна превышать 4 градуса по Цельсию температуры наружного воздуха. Т.е. если температура на улице -15 градусов, то на чердаке она должна быть не теплее -11 градусов. В случае если эта разница будет больше, то, например, при температуре наружного воздуха -5 градусов, скат будет нагреваться, снег на кровле будет подтаивать и стекать на карниз. Карниз не подогревается, т.к. под ним нет теплого помещения, и вода на нём будет превращаться в лед, образуя сосульки. Чем больше льда будет образовываться на карнизе, тем больше шансов протечки, выше нагрузки на крышу и выше опасность срыва льда, что может привести к трагическим последствиям. Всё это уменьшает срок службы, как кровельного покрытия, так и крыши в целом.

Для обеспечения нормального температурного режима на холодном чердаке необходимо, в первую очередь, достаточно утеплить перекрытие между чердаком и жилым помещением. Толщина утеплителя рассчитывается, исходя из нескольких параметров, основным из которых является место расположения дома. Например, для Москвы толщина утепления на основе минерального волокна должна быть не менее 200 мм, а в некоторых случаях и более. Вторым по важности критерием соблюдения температурного режима чердачного пространства является подкровельная вентиляция. Она должна состоять из притока, канала и вытяжки. Приток, как правило, располагается под карнизным свесом. Его можно организовать разными способами, главное, чтобы были отверстия для прохода воздуха наверх. Также для оформления притока делают слуховые окна, но это значительно увеличивает трудоемкость и меняет внешний вид крыши. Вентиляционным каналом в данном случае будет являться само чердачное пространство. Вытяжка организовывается либо через конек, на котором устраивается аэратор, либо через аэраторы, которые устанавливаются на скат близко к коньку.

Слои крыши из металлочерепицы. Слои кровельного пирога под металлочерепицу

Приобретая материалы, предназначенные для обустройства пирога кровли под металлочерепицу, следует ориентироваться на требования, прописанные в СНиП. В его составе должны присутствовать изоляционные слои, количество которых зависит от типа обустраиваемой крыши. Самым сложным строением отличается теплосберегающая конструкция, устраиваемая для жилой мансарды.

При создании покрытия из металлочерепицы слои «пирога» имеют свой определенный функционал:

Наружное покрытие. Оно защищает дом от атмосферных осадков.
Виброизоляция. Состоит из элементов, которые гасят вибрацию и шум, издаваемый листами из металла в случае внешних воздействий.
Обрешетка. Каркас для укладки внешнего покрытия делают из досок или брусков.
Контробрешетка. Обязательная контробрешетка под металлочерепицу из реек или брусков обеспечивает наличие вентиляционного зазора для обрешетки.
Гидроизоляция. Для ее устройства используют мембрану, защищающую от попадания влаги стропильную систему и теплоизоляцию.
Зазор для вентиляции. Он не дает собираться влаге в слое материала для утепления.
Теплоизоляция. Не допускает потери тепла через крышу, а также является звукоизолятором.
Стропильная конструкция.
Пароизоляция. Используемая мембрана защищает слой утеплителя и систему стропил от влажных испарений, идущих от жилых помещений.
Финишная отделка жилой мансарды или чердака.

Укладывают пирог холодной кровли из металлочерепицы при обустройстве крыши на хозпостройках, при возведении навесов разного назначения или беседок.

В данном случае конфигурация у него будет более простой:

Металлочерепица.
Обрешетка.
Контробрешетка.
Мембрана для гидроизоляции.
Стропильная конструкция.

Когда строится крыша для жилого здания, специалисты рекомендуют на ней не экономить. Необходимо, чтобы пирог кровли под металлочерепицу обеспечивал требуемый уровень изоляции от воздействия разных факторов. При этом нужно не забывать, что стропильная конструкция должна выдерживать нагрузки величиной не менее 200 кг/м2, которые создает вес снежных пластов и людей, обслуживающих и ремонтирующих покрытие кровли.

Кровельный пирог под профнастил. Утепление крыши из профнастила

В отличие от дерева и от керамической черепицы, профнастил имеет высокие показатели по теплопроводности, поэтому требует усиленного слоя утеплителя. В качестве теплоизоляционных материалов для металлической крыши можно использовать:

Минеральную вату
Пенопласт
Пенополивинилхлорид
Арболитовые плиты
Пенополиуретан
Вспененный полиэтилен

При возведении построек с холодной кровлей можно даже воспользоваться листами ОСБ или ДСП.

Минвата обладает самыми высокими показателями по шумоизоляции. Именно этот материал рекомендуется стелить под металлическое кровельное покрытие.

Чаще всего металлическую крышу утепляют минеральной ватой Источник hualiinsulation.com

Теплоизоляция закладывается в пространство между стропильными ногами поверх слоя пароизоляции. Для качественного утепления маты должны плотно входить между стропилами, но при этом ни в коем случае не деформироваться.

Вентиляция кровельного пирога под профнастил

Важный момент в вопросе о том, как правильно укладывать профлист на крышу. Вентиляционные зазоры – это обязательный элемент любой металлической крыши. Они нужны для нормальной циркуляции воздушных масс, без чего кровельный пирог быстро придёт в негодность.

Вентиляция подкровельного пространства включает в себя технологические зазоры между слоем утеплителя и гидроизоляционным ковром и между гидроизоляцией и внешней обрешёткой. Для формирования этих зазоров создаётся контробрешётка, состоящая из бруса, который набивается на стропильные ноги поверх изоляционных материалов.

Между обрешёткой и гидроизоляцией строится контробрешётка Источник zlata-yar.ru

В качестве материала для контробрешётки используется деревянный брус с сечением 50х50. Крепится он оцинкованными гвоздями или саморезами.

Обустройство гидроизоляции

Ещё один важный элемент кровельного пирога крыши из профнастила. Дело в том, что на внутренней поверхности металлических листов всегда образуется конденсат. И важно не допустить попадания капель воды в слой теплоизоляции. Гидроизоляция же необходима для того, чтобы задержать влагу и вывести её наружу.

Из чего состоит пирог крыши. Кровельный пирог

Кровельный пирог – это конструкция из слоёв разных строительных материалов, включающих в себя утеплитель, пароизоляцию и гидроизоляцию. Также могут быть добавлены и другие изоляционные материалы или элементы конструкции.

Их выбор зависит не только от вида крыши, но также от условий среды и кровельного покрытия. На этапе строительства стоит уделять значительное внимание этой составной части здания, так как от неё напрямую зависит срок службы постройки и комфорт жильцов.

В промежутках между элементами стропильного каркаса располагается пирог кровли, функции которого заключаются в защите дома от дождя, снега и других осадков. Также слой утеплителя способствует тому, чтобы внутри дома установилась и поддерживалась благоприятная температура. Но практичность и качество выполнения задач, возложенных на кровельный пирог, зависит от многих факторов. Сюда относится правильное расположение слоёв изоляционных материалов, а ещё выбор качественных и долговечных составляющих.

Особенности

Также очень важная особенность заключается в том, что вес всех слоёв и кровельного покрытия не должен превышать несущую способность конструкции из стропил. Поэтому ещё на этапе выбора стоит правильно рассчитать, какое количество материалов потребуется для строительства. В общем виде все составные части кровельного пирога одинаковы для разных видов крыш.

Состав

Для того, чтобы кровля функционировала правильно и защищала ваш дом в течение долгих лет, она должна включать в себя:

слой подшивки с внутренней стороны;
слой пароизоляции;
утеплитель, который должен располагаться в промежутках между стропил;
гидроизоляционный материал на верхней кромке лаг;
контробрешётка и обрешётка ;
кровельное покрытие.

Пароизоляция

Пароизоляция нужна для того, чтобы защитить весь кровельный пирог от губительного воздействия водяного пара. Источниками испарения могут быть любые каменные или бетонные конструкции, поэтому использовать этот слой нужно обязательно.

Утеплитель

Утеплитель нужен для того, чтобы снизить показатели по теплоотдаче помещения. Если его не использовать, то в доме будет летом очень жарко, а зимой очень холодно.

Гидроизоляция

Слой гидроизоляции защитит крышу от проникновения влаги и повысит срок её службы. В случаях, когда для кровельных работ не используется эта составная часть, на балках и других элементах конструкции быстро появляется гниль и плесень.

Обрешётка

Обрешётка и контрробрешётка даст жёсткую опору для фиксации кровельного покрытия. Делаются эти составляющие из бруса, набиваемого поверху слоя гидроизоляции.

Стоит обратить внимание, что тип кровли оказывает значительное влияние на состав её пирога. В зависимости от каких-либо особенностей крыши, могут быть добавлены дополнительные элементы.

Кровельный пирог: составляющие и функции

Кровельный пирог - это конструкция из слоёв различных строительных материалов, включая утеплитель, пароизоляцию и гидроизоляцию. В зависимости от типа крыши, условий среды и кровельного покрытия, могут быть добавлены и другие изоляционные материалы или элементы конструкции.

Выбор материалов и элементов конструкции зависит от многих факторов, включая вид крыши, условия среды и кровельного покрытия. Важно уделять внимание этой составной части здания, так как от неё зависит срок службы постройки и комфорт жильцов.

Пирог кровли располагается между элементами стропильного каркаса и выполняет функции защиты дома от дождя, снега и других осадков. Утеплительный слой также способствует установке и поддержке благоприятной температуры внутри дома.

Качество и практичность выполнения задач, возложенных на кровельный пирог, зависит от многих факторов, включая правильное расположение слоёв изоляционных материалов и выбор качественных и долговечных составляющих.

Важной особенностью является то, что вес всех слоёв и кровельного покрытия не должен превышать несущую способность конструкции из стропил. Поэтому на этапе выбора стоит правильно рассчитать количество материалов, необходимых для строительства.

Все составные части кровельного пирога одинаковы для разных типов крыш.

Пароизоляция: важность и использование

Пароизоляция необходима для защиты кровельного пирога от губительного воздействия водяного пара. Источниками испарения могут быть любые каменные или бетонные конструкции, поэтому использовать этот слой необходимо обязательно.

Таким образом, кровельный пирог играет важную роль в защите дома от различных внешних факторов и обеспечивает комфортное проживание.

Правильный пирог крыши. Из чего состоит пирог разных типов крыш: холодные и утепленные варианты

При строительстве коттеджей, домов важны все этапы построения конструкции – начиная от,и, до завершающего элемента –.

В зависимости от проекта архитектурного сооружения, этажности, эксплуатации, или не использования верхних этажей, пирог крыши, финишное покрытие могут сильно различаться.

Рассмотрим детально, как меняется состав, функционал кровельного пирога с утеплением и без него, в зависимости от выбранных типов кровель.

Назначение многослойности крыши

Предназначена кровельная конструкция для максимальной защиты дома от воздействия природных факторов извне (разницы температур, осадков, порывов ветра), а также сбережения тепла, комфорта внутри здания. Пирог выглядит, как многослойная конструкция из внешнего финишного покрытия кровли и внутренних изоляционных, утепляющих материалов.

Многослойность кровельного пирога, очередность укладки слоев и следование технологии по надежному закреплению элементов, гарантируют дому благоприятный микроклимат и долгий срок эксплуатации крыши целиком.

Состав

Виды требуемых материалов в составе кровельного пирога, их последовательность, количество слоев, монтаж зависят напрямую от конфигурации, конструкции и формы крыши (плоская/скатная и др.), а также от предназначения верхних помещений, типа финишного покрытия.

Важно! Вес кровельного пирога не должен быть больше несущих способностей, а масса всей крыши должна быть соизмеримой для удержания стенами дома, согласно, расчетам (по ГОСТу, стандартным/нормативам).

На этапе проектирования по нормативам () рассчитывают нагрузку целиком кровельного пирога и устойчивость стропильной системы. Чем пирог крыши тяжелее, тем надежнее, жестче должен быть стропильный «остов». Он равномерно перераспределяет вес крыши по периметру стенок дома, и далее на фундамент.

С утеплением

Кровельный пирог с утеплением закладывается в следующей очередности:

Пароизоляционный слой выкладывается с внутренней стороны стропильной системы – он защитит внешние слои от воздействия паров, возникающих при испарении теплого воздуха внутри помещений дома, особенно в.
Он может быть полиэтиленовым, из армированной или пропиленовой пленки, а также фольги или пергамина. Внутренняя обшивка его закрывает, и уже она становится базой для отделки потолков в комнатах.
Теплоизоляционный слой – гарантирует комфорт и тепло, максимально удерживает микроклимат дома (снижает теплоотдачу помещений), не пропускает холод и ветер. Используются для этого материалы минеральные или органические, например, полистирол, минвата и др. Его укладывают в стропильные проемы. Без этого слоя зимой будет в доме значительно холодней, а летом – жарко.
Обязательные вентиляционные зазоры до 3-5 см (на стропилах) позволяют естественным образом постоянно циркулировать воздуху. Это не допускает скапливания (в случае протечки) влаги, минимизирует образование наледи и сосулек. Их чаще монтируют из деревянных реек, досок.
Гидроизоляционный/водоизоляционный слой – идет после утеплителя (на верхних кромках лаг), защищает его от возможного попадания воды), ветра, перепада температур. Он может быть в виде перфорированной пленки, дышащей мембраны, и является не проницаемым для влаги, но беспрепятственен для водяного пара.
Значительно продлевает эксплуатационные свойства всего пирога – защищает от плесени, гнили деревянные модули стропильной системы.
Контробрешетка кладется (3-5 см) для зазоров вентиляции и обрешетка для монтажа финишного слоя с жесткой фиксацией.
Кровельное покрытие – финишный слой из листов металла, или в виде жесткой или мягкой черепицы, битума, сланца, или шифера и деревянной дранки, соломы.

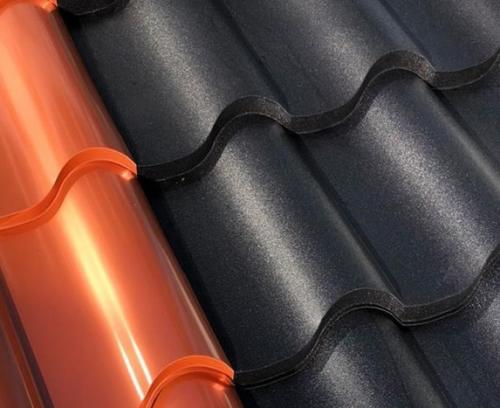

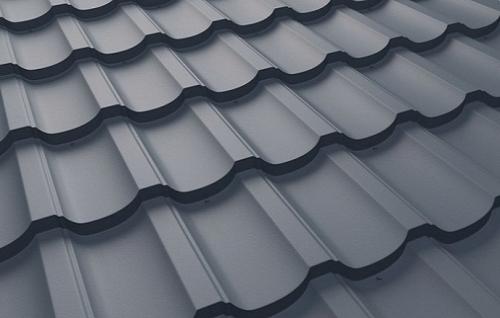

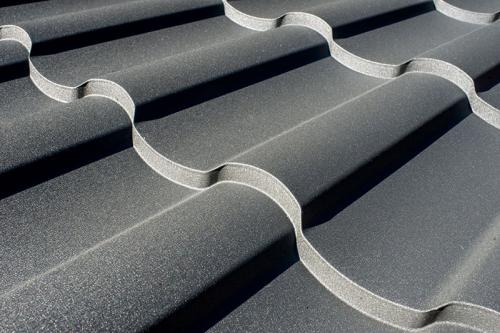

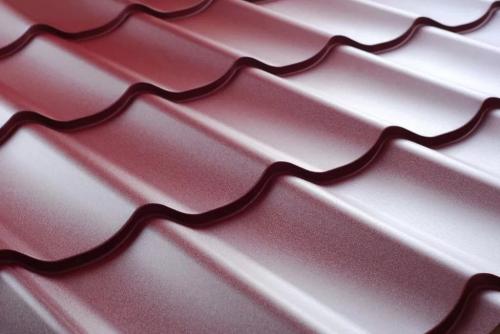

Металлочерепица. Как выбрать металлочерепицу

Выбирать металлочерепицу необходимо по следующим параметрам:

Форма волны, т.е ее внешний вид (разная у каждого типа металлочерепицы).
Полимерное покрытие (верхний слой: цвет и состав);
Толщина металла;

Таким образом тип металлочерепицы -это ее внешний вид, форма (4 типа : «СуперМонеррей», «Трамонтана», «МонтеКристо», «МонтеРроса»), а полимерное покрытие — это верхний слой непосредственно самого металла, из которого изготавливается металлочерепица (то есть это металл, сырье, которому и придают необходимую форму). Каждый тип полимерного покрытия имеет свои уникальные свойства, толщину и цветовую гамму.

Итак, при выборе металлочерепицы необходимо определится с внешним видом(типом металлочерепицы) и выбрать металл с определенным полимерным покрытием, из которого и будет она изготовлена. Самый распространенный выбор в нашем регионе- это металлочерепица «СуперМонтеррей» с полимерным покрытием полиэстер. Но мы рекомендуем посмотреть все возможные варианты и сделать выбор в пользу того материала, который понравится именно Вам.

Определяемся с типом (видом) металлочерепицы (форма волны)

Параметры штампованного профиля не только формируют эстетику внешнего вида, но и определяют жёсткость металлочерепицы. С увеличением перепада высот рельефа растёт способность металлического листа к восприятию нагрузок, сопротивлению деформирующим изгибам.

У нас Вы можете выбрать следующие типы металлочерепицы:

Рассмотрим подробно эти 4 вида (типа) металлочерепицы:

СуперМонтеррей

Наиболее узнаваемой и востребованной в нашем регионе стала металлочерепица «СуперМонтеррей». Этот вид профиля изготавливается из металла всех видов полимерного покрытия, в том числе и из стандарного, самого распространенного полиэстера в толщинах 0,4мм и 0,45мм, а также во всех покрытиях премиум сегмента в толщине 0,5мм. Подробнее о видах полимерных покрытий можно прочитать далее, после ознакомления с другими видами металлочереицы.

Обратитесь к нашим менеджерам, чтобы получить бесплатный расчёт количества листов для вашей кровли, который выполняется с использованием специализированной програ ммы. Для расчёта нам понадобятся точные поскатные размеры крыши. При наличии металла нужной толщины на изготовление листов металлочерепицы длиной от 0,5 до 8 метров нам понадобится не более 3-4 рабочих дней. Для выполнения объёмного или нестандартного заказа срок изготовления может увеличиться. Если объём заказа не превышает 50 м², то он будет выполняться одновременно с изготовлением более крупной партии аналогичного профиля, т.е. дата готовности останется открытой.

Технические характеристики (тип) металлочерепицы «СуперМонтеррей»:

Общая ширина: 1190 мм
Полезная ширина: 1100 мм
Длина листа, минимальная: 0,5м
Длина листа, максимальная: 8м
Высота ступеньки: 21 мм
Длина ступеньки: 350 мм

Толщина металла:

0,5 мм во всех полимерных покрытиях
0,45 мм в покрытиях Полиэстер и Viking 0,45мм
0,4 мм только в покрытии Полиэстер

Трамонтана

Основные отличия металлочерепицы «Трамонтана» – усиленная геометрия профиля и гарантированная водонепроницаемость. Благодаря этим качествам она обладает повышенной ветроустойчивостью и может эксплуатироваться в сложных климатических условиях. Усовершенствованная конструкция капиллярного жёлоба не позволяет воде просочиться под крышу при любых обстоятельствах. Высокая точность стыковки листов материала тоже служит важным условием защиты от влаги. Нижняя кромка листов обрабатывается в 3D-формате, обеспечивающем незаметность линии стыков горизонтального нахлёста. «Трамонтана» изготавливается только в листах толщиной 0,5 мм.

Технические характеристики (тип) металлочерепицы«Трамонтана»:

Общая ширина: 1195 мм
Полезная ширина: 1155 мм
Длина листа, минимальная: 0,475м
Длина листа, максимальная: 8м
Высота ступеньки (выбирается Вами):
25 мм - размер S
30 мм - размер М
35 мм - размер Х
Длина ступеньки (выбирается Вами):

Монтекристо

Мягкая волнообразная форма металлочерепицы «МонтеКристо» удачно имитирует натуральную керамическую черепицу, благодаря чему дом приобретает респектабельный, стильный вид.

Технические характеристики (тип) металлочерепицы «Монтекристо»:

Общая ширина: 1200 мм
Полезная ширина: 1150 мм
Длина листа, минимальная: 0,475м
Длина листа, максимальная: 8м
Высота ступеньки (выбирается Вами):

Монтерроса

Классический волнообразный профиль великолепно смотрится на любых зданиях в современном и классическом стиле. «Монтеросса» является самой высокопрофильной металлочерепицей, её рельеф достигает 77-миллиметровой высоты. Такая кровля выглядит очень выразительно и выделяется в ряду типовой застройки.

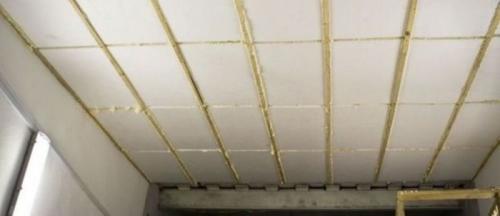

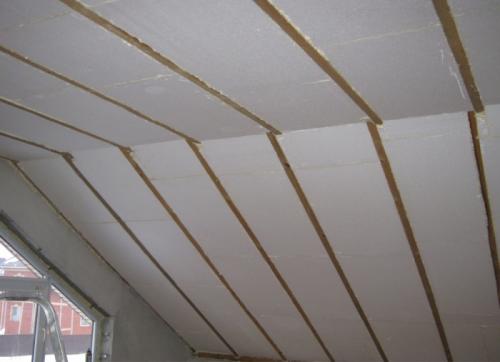

Утепление крыши из металлочерепицы изнутри. Утепляем металлочерепицу пенопластом

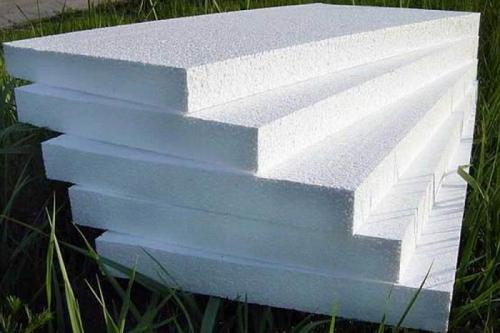

Гораздо чаще черепица утепляется именно пенопластом. Дело в том, что он значительно дешевле минеральной ваты, но обладает нехудшими характеристиками. Единственный недостаток – он очень хорошо горит.

Другие его свойства в этом списке:

материал имеет небольшой вес, поэтому не оказывает дополнительной нагрузки на конструкцию кровли, где и так уложен тяжелый металлический профиль;
материал хорошо держит форму и не деформируется от воздействия температур;
утеплять крышу так же легко, как и минеральной ватой;
пенопласт безопасный в экологическом плане и не вызовет аллергию;
на нем не появляется плесень и другие бактерии;
он устойчив к влаге и перепадам температуры;
звукоизоляционные свойства утеплителя тоже хороши;
металлочерепичная кровля, утепленная пенопластом, прослужит долгое время;
материал хорошо сохраняет тепло в утепляемом помещении.

Утепление крыш пенопластом можно выполнять для любой конструкции. Все же, лучше когда крыша плоская односкатная или двускатная.

Обратите внимание! Хотя, металлочерепицу тоже в основном используют для упрощенной кровли, так как при сложных конструкциях получается больше отходов. Для более сложных конструкций рекомендуется делать мягкую кровлю.

Все дело в том, что при монтаже важно не допустить появления мостиков холода на стыках и швах. Иногда сделать это мешает жесткость пенопласта. В некоторых случаях все стыки проклеиваются, чтобы воздух не выходил. Утеплять крышу жилого помещения нужно только специальным пенопластом, который, нагреваясь, не выделяет вредных испарений, и является самозатухающим. Выбирая толщину материала, учитывайте и толщину стропил. Часто утепление происходит в два слоя в шахматном порядке, для перекрытия швов. Поэтому, если неправильно выбрать толщину слоя, то суммарный размер будет больше, чем толщина стропил. Если такое случилось, придется наращивать стропильные ноги для дальнейшей отделки.

Когда вы выбираете пенопласт для утепления крыши из металлочерепицы, обращайте внимание на его плотность. Именно благодаря ей материал способен выдерживать разного рода нагрузку. Если говорить в среднем, то для скатной крыши подойдет утеплитель в 10 см толщиной с плотностью в 15 кг/м³. Для плоской же крыши рекомендуется использовать пенопласт ПСБ-35.
