Ворота в гараж своими руками. Самодельные подъемные ворота в гараж

26.04.2022 в 12:33

Ворота в гараж своими руками. Самодельные подъемные ворота в гараж

Gurza Участник FORUMHOUSE

Вдохновленный произведениями сотоварищей по форуму, тоже делаю подъемные ворота. Каркас ворот уже сварил (2,15х2,95 м) из профильной трубы 20х40 мм. Рамка ворот сделана из швеллера № 16. На вертикальные и горизонтальные направляющие взял швеллер №8. Ролики от старого скейта (диаметр 65 мм, ширина после обработки 35 мм). С креплением вертикальных направляющих думаю, проблем не будет (сваркой к раме), а вот как крепить горизонтальные?! Вот стало для меня задачей. Расстояния по обе стороны от ворот до стены 1 м, перекрытие из бруса 10х18 мм. Вот и хочу спросить совета у гуру строительства, может будут у вас идеи. Примерно нарисовал схему. Спасибо.

Ворота в гараж своими руками. Самодельные подъемные ворота в гараж

Решение и этой проблемы Gurza нашел самостоятельно.

Gurza Участник FORUMHOUSE

Вчера подвесил одну горизонтальную направляющую. Проверил своим весом (80 кг) выдержала на отлично! Так что, если даже ворота будут 160 кг, то выдержит с запасом. Сварщик я не профи, так что, как уж получилось, но держится крепко. Уголок брал на 35.

Но поговорку «первый блин комом» никто не отменял, после того, как Gurza поставил полотно ворот на ролики и прихватил сваркой, сразу же «вылез косяк». А именно – при поднятии полотна нижние углы упираются в раму, поэтому пришлось переделывать. Для всех, кто захочет повторить, умелец выложил чертежи.

Ворота в гараж своими руками. Самодельные подъемные ворота в гараж

И фото ворот, которые все-таки доделал.

И это только черновой вариант, впереди уплотнители.

А также утепление и «эстетика».

Еще один самодельный вариант, полностью законченный.

ochumelkin Участник FORUMHOUSE

Сделал за два дня себе вот такие ворота 3.20х2.20 м, с калиткой – можно поднять, можно так зайти. Обшил пластиком под дерево, получилось супер. Никаких лишних выступающих частей, когда открыты или закрыты. В верхнем положении над порогом остается небольшой козырек. Ставится стандартная самая дешевая автоматика (хотя энергозависимость не мое). Ставятся любые запоры от шпингалета до электронных. Беременная жена поднимала без напряга, при тщательной регулировке пружин створка повисает в любом положении. Материал стандартный: профиль, уголки, швеллера кусок и прочее.

Механизм пружинный.

Участники нашего портала охотно делятся и

Все возможные вариации перечислить, описать или показать нереально в рамках одной статьи, да и так понятно, что самодельные гаражные ворота, даже усложненные, подъемные, вполне реально смастерить самостоятельно. Другое дело, что это далеко не всегда целесообразно. И ниже рассмотрим, почему.

Ворота для гаража своими руками чертежи. Изготовление гаражных ворот своими руками

Самыми простыми в изготовлении являются распашные ворота. Их можно выполнить самостоятельно от начала и до конца, закупив необходимый материал: стальные уголки, профили и листы. Соответственно, размеры ворот и их конструктивные особенности можно спланировать заранее и выполнить именно такие ворота, какие понравятся.

Подъемно-поворотные ворота можно попытаться изготовить самостоятельно, но для этого необходимо обладать немалым инженерным опытом и знаниями для правильного выбора противовеса и монтажа механизмов. В большинстве случаев такие ворота просто покупают готовые и устанавливают согласно приложенной инструкции.

Подъемно-секционные ворота изготовить самостоятельно не получится, неоправданно большие расходы, временные затраты и никакой гарантии того, что все это будет правильно работать. Поэтому если уж решили установить такие ворота у себя в гараже, закажите их у производителя.

Далее в статье мы подробно остановимся на том, как сделать гаражные ворота своими руками, если выбор пал на распашной вид ворот.

Чертеж гаражных ворот

Как и любое ответственное дело, гаражные ворота начинаются с проектной документации. Сделать чертежи гаражных ворот своими руками несложно, достаточно нарисовать эскиз на листке бумаги, обязательно указав все размеры и материалы.

Для начала необходимо правильно подобрать высоту и ширину ворот. Минимальная допустимая ширина гаражных ворот должна быть такой, чтобы расстояние от корпуса автомобиля с правой и с левой стороны до рамы ворот было не менее 30 см. Безусловно, чем больше это расстоянии, тем удобнее заезжать в гараж. Максимальная целесообразная ширина равна 5 м. Чаще всего гаражные ворота делают шириной от 2,5 до 3 м.

Важно! При выборе ширины гаражных ворот учтите, что расстояние от рамы ворот до перпендикулярной стены должно быть не менее 80 см.

Высота гаражных ворот подбирается в зависимости от размеров автомобиля и чаще всего составляет от 2 до 2,2 м. Но если Вы планируете парковать микроавтобус, то лучше сразу сделать проем 2,5 м.

Ворота для гаража своими руками чертежи. Изготовление гаражных ворот своими руками

Наши распашные ворота будут состоять из рамы, которая будет обрамлять въезд, проем гаража, и из двух створок на петлях. Раму лучше всего сделать из стального уголка не менее 65 мм. Для изготовления каркаса створок можно использовать как стальной уголок 50 мм, так и стальной прямоугольный профиль, затем обшить их листовым железом от 2 до 3 мм толщиной. Петли понадобятся усиленные наружные. Исходя из нарисованной схемы гаражных ворот и нанесенных на нее размеров, рассчитываем количество требуемых материалов и закупаем их.

Важно! Чертеж гаражных ворот необходимо сделать еще на этапе проектирования всего гаража.

Изготовление рамы гаражных ворот

Изготовление гаражных ворот начинается с рамы, которая будет обрамлять въезд в гараж. Лучше всего начать ее делать на этапе возведения фронтальной стены. Когда будет готово не более 50 см кладки, необходимо приостановить работы по возведению стены и установить ворота, а далее продолжить кладку стены.

Для изготовления рамы нам понадобятся уголки стальные 65 мм, стальные полосы шириной 20 – 30 мм и толщиной 3 – 4 мм, а также отрезки стального арматурного прута для закрепления рамы в проеме ворот. Из инструмента пригодится болгарка, рулетка, угольник, уровень и сварочный аппарат.

Рама для гаража будет состоять из двух частей: наружной и внутренней.

  • Нарезаем болгаркой уголок так, чтобы у нас получилось 4 отрезка, длиной, равной ширине проема ворот, и 4 отрезка, длиной, равной высоте проема ворот. При этом разрезать уголок можно ровно, отмерив необходимое расстояние, а можно отрезать с запасом 10 см, а затем сделать так: ту сторону уголка, который будет находиться внутри гаражного проема, вырезать равной размерам проема, а на сторонах, находящихся снаружи и внутри стены, оставить полоски длиной 5 см сверху и снизу или срезать их углом, чтобы в дальнейшем было удобнее сваривать их между собой.

Распашные ворота в гараж своими руками. Конструкция распашных ворот

Перед тем как начать изготовление гаражных ворот самостоятельно, важно ознакомиться с составными частями конструкции изделий. Ниже на фото вы можете увидеть схему, как именно выглядит этот тип ворот.

Здесь описаны все элементы ворот для гаража. Основной из них – это опорные столбы. Только если мы говорим о конструкции для гаража, то ворота фиксируются не к опорным столбам, а в проеме к стенам. Они как бы заключены в раму, которая надежно установлена в гаражный проем. Это можно увидеть на следующем фото

Второй по значимости элемент – это рама конструкции. Она состоит из двух частей, которые могут открываться независимо друг от друга. Рамка делается из металлического профиля методом сварки. А чтобы конструкция была прочнее и надежнее, привариваются ребра жесткости.

Сами створки крепятся к опорным столбам или раме посредством петель. Они и играют основную роль в работоспособности конструкции. Благодаря петлям ворота открываются и закрываются. А чтобы изделие могло фиксироваться на одном и том же месте, на нем делаются задвижки в землю. Конструкция простая, но позволит створке намертво занять одно и то же положение. Ну и, чтобы, закрывать их потребуется задвижка или замок.

На образце был простой тип конструкции. Обычно его используют для забора. А вот ворота гаражные распашные делаются с калиткой. Это удобно, так как позволяет заходить в гараж без полноценного открывания ворот. Ведь мы не всегда входим туда, чтобы вывозить свой автомобиль. Поэтому калитка для людей бывает очень полезна. Чертеж гаражных ворот с калиткой ниже на фото.

Ну и наконец, последний элемент конструкции – это полотно. В отличие от других конструктивных элементов, тип полотна может быть самым разным. Именно от типа обшивки может зависеть, какой будет у ворот. Они могут обшиваться:

  1. Деревом.
  2. Металлом.

Это обширные понятия. Самым популярным является листовой материал из металла, а также сэндвич панели. Редко можно встретить алюминиевый профиль. Именно от выбора обшивки будет зависеть прочность, надежность и защита гаражных ворот. Даже деревянные гаражные ворота можно сделать прочными. Требуется правильно выбрать толщину материала и придерживаться технологии создания.

Легкие ворота для гаража своими руками. Ворота в гараж своими руками — подробное описание постройки различных видов гаражных ворот (120 фото)

Гараж — это главное хранилище для автомобиля, которое должно иметь повышенный уровень безопасности. Для того, чтобы автомобиль и все имущество, находящееся в нем оставались в сохранности, необходимы системы безопасности. Самая первая и главная преграда на пути взломщиков — это ворота гаража.

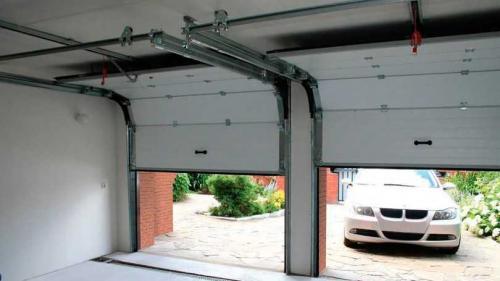

Ворота в гараже делаются по-различным технологиям и на предприятиях в последнее время стали выпускаться все более улучшенные конструкции.

Легкие ворота для гаража своими руками. Ворота в гараж своими руками — подробное описание постройки различных видов гаражных ворот (120 фото)

Однако на хорошую защиту своего имущества средств не всегда бывает достаточно. А покупать что-нибудь подешевле не хочется из-за низкого уровня сохранности.

Решение данной проблемы очень простое и находится буквально на поверхности — сделать ворота можно самостоятельно. На фото ворот в гараж, сделанных своими руками легко заметить, что самая стандартная конструкция — это распашные навесные ворота.

Легкие ворота для гаража своими руками. Ворота в гараж своими руками — подробное описание постройки различных видов гаражных ворот (120 фото)

В нашем материале мы расскажем вам, насколько просто будет изготовить подобную конструкцию.

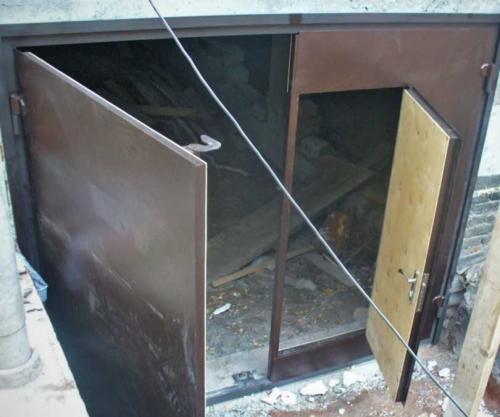

Ворота распашные

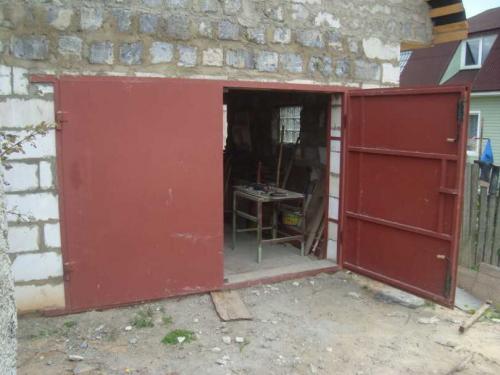

Самый простой вариант ворот гаража, как уже было замечено — это распашные варианты.

Легкие ворота для гаража своими руками. Ворота в гараж своими руками — подробное описание постройки различных видов гаражных ворот (120 фото)

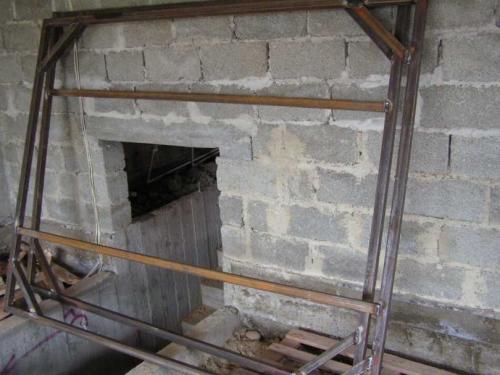

Сделать такие ворота в гараж своими руками просто, но это еще не единственное их достоинство перед другими видами:

Готовые ворота, как и материал для сборки обойдется гораздо дешевле остальных вариантов. Здесь нет сложных составляющих и количество материала самое скромное по сравнению с другими.

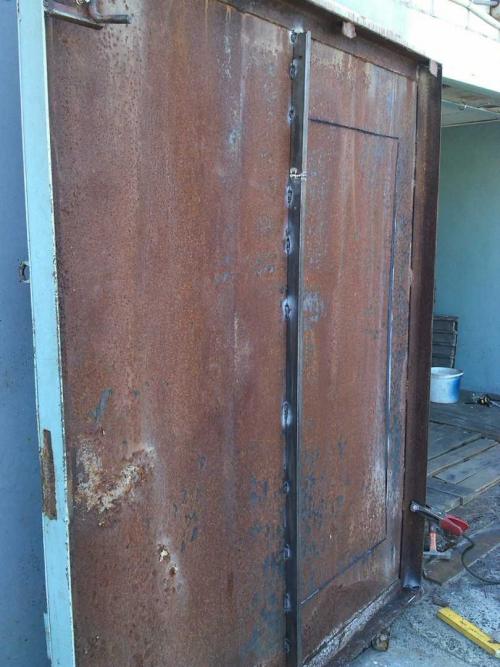

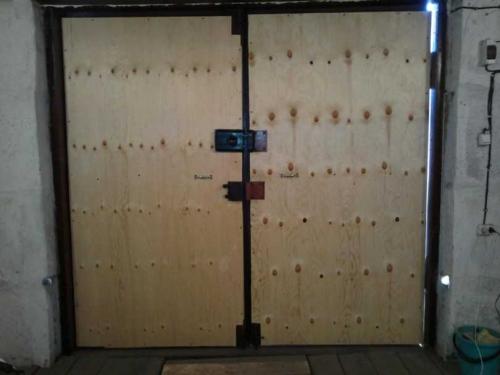

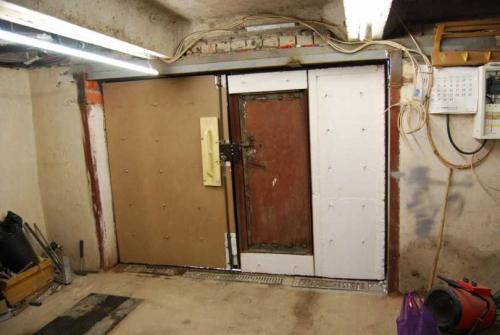

Для того, чтобы в гараже было всегда тепло и авто не перемерзало — ворота распашные утепляют. Никакие механизмы и особенности открытия не помешают дополнительно уложить слой утеплителя на створки.

Легкие ворота для гаража своими руками. Ворота в гараж своими руками — подробное описание постройки различных видов гаражных ворот (120 фото)

О том, как утеплить ворота в гараж своими руками вы можете найти много мастер-классов в сети.

Легкие ворота для гаража своими руками. Ворота в гараж своими руками — подробное описание постройки различных видов гаражных ворот (120 фото)

Такой вид ворот подойдет даже для миниатюрного гаража, так как распахивание может происходить по направлению наружу.

Легкие ворота для гаража своими руками. Ворота в гараж своими руками — подробное описание постройки различных видов гаражных ворот (120 фото)

Очень просто можно превратить ворота в автоматические, установив на них механизм открывания.

Кроме положительных качеств есть и недостаток у распашных ворот — для того, чтобы их открывать потребуется определенное количество места. При наружном распахивании это должно быть место снаружи гаража, при внутреннем — в самом гараже.

Легкие ворота для гаража своими руками. Ворота в гараж своими руками — подробное описание постройки различных видов гаражных ворот (120 фото)

Ворота складные

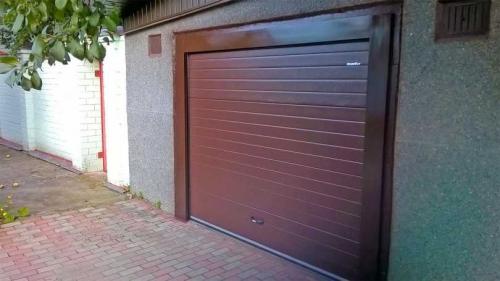

Еще один популярный и простой вариант гаражных ворот — это складные или, которые не занимают такого места при открытии.

Легкие ворота для гаража своими руками. Ворота в гараж своими руками — подробное описание постройки различных видов гаражных ворот (120 фото)

Секционные ворота в гараж своими руками делаются наподобие распашных, но каждая створка будет делиться пополам. Это поможет при открытии складывать каждую из сторон пополам и сохранять место, требуемое на распашку.

Есть и другие достоинства ворот складного типа для гаража:

  • Удобный способ открывания и закрывания.
  • При открывании места такими воротами практически не занимается.

Легкие ворота для гаража своими руками. Ворота в гараж своими руками — подробное описание постройки различных видов гаражных ворот (120 фото)

К недостаткам в первую очередь относят проблемы с постоянным быстрым износом механизмов. Кроме того, безопасность данным вариантом ворот обеспечивается не очень высокая по сравнению с теми же распашными.

Распашные гаражные ворота своими руками чертежи. Сравнение гаражных ворот

Есть несколько видов изделий, которые используются в наших местах для обеспечения надежности. Различают следующие виды конструкций:

  1. Распашные. Используются в любых местах, при самых сложных условиях эксплуатации. Прикрывать их можно хорошо, не оставляя никакой возможности для проникновения не только посторонних людей, но и даже холода. Для крепления используются петли и створки, держат коробку. У многих возникает вопрос, как сделать гаражные ворота своими руками . Проще всего изготавливать именно такого типа изделие, так как оно наиболее просто в конструировании.

    Пример гаражных ворот

  2. Откатные. Использоваться начали с середины прошлого века. Имеется одна створка, выезжающая вбок к стенке, где остается до закрытия. Можно сделать двустворчатые, когда разъезжаются 2 половины конструкции, но это частный вариант данного изделия. Чтобы конструкция нормально функционировала, нужно много пустого пространства на территории, куда будет осуществляться разъезд изделия. Обычно устанавливаются не в гаражах, а на въездной территории.

    Пример гаражных ворот

  3. Подъемно-поворотные. Новое поколение конструкций, которые имеют вид створки. При открытии исчезают под потолком, прячась вверху, становятся параллельными земле. Используется шарнирный механизм, который направляет изделие в нужном направлении. Они удобны, не требуют много свободного места. Использовать рекомендуется, если гараж отапливается, так как шарниры являются прихотливым механизмом, способным дать сбой при неверных условиях эксплуатации.

    Пример поворотных гаражных ворот

  4. Секционные. Новый вид запирающего механизма. Изделие преломляется и заезжает под потолок автоматически. Используются пружины, имеющие цепную передачу. Значительно экономят место.
      Пример секционных гаражных ворот

    5. Роллетные. Не очень надежны, потому редко применяются для гаражей. Пластинки из алюминия, соединяющиеся в одном месте под потолком. Ворота гаражные распашные своими руками, если есть чертежи, выполнить реально. Изделия роллетного типа сделать собственноручно не получится.

Подъемные ворота своими руками чертежи. Чертежи подъемно-поворотных гаражных ворот

Проектные чертежи должны соответствовать требованиям ГОСТ 3174-2003 . Данные требования регламентируют сферу производства металлических ворот, которые будут сделаны в соответствии с требованиями безопасности EN 13241-1.

Указанные стандарты включают несколько аспектов, предусматривающих следующие гарантии:

  1. Применение материалов, обладающих огнеупорными и противопожарными характеристиками.
  2. Надежность и устойчивость конструкции при ветровых и механических нагрузках.
  3. Соблюдение правил установки.

Самостоятельно осуществить монтаж такой конструкции можно, только строго придерживаясь требований ГОСТа и чертежных схем.

Облегчить задачу создания чертежа могут типовые проекты, в которые вносятся несущественные изменения, касающиеся конкретной ситуации, например, характеристики материалов, габаритные размеры.

Первоначальной задачей при составлении чертежа является определение габаритов будущей конструкции, а именно – ширины и высоты . Ориентироваться в данном случае необходимо на габариты автомобиля, чтобы при его въезде с каждой стороны было по 30 см свободного пространства.

Нецелесообразно изготавливать конструкцию шириной более 5 метров , в большинстве случаев этот показатель равен 2,5–3 метрам. Также следует учесть, что расстояние от перпендикулярной стены до воротной рамы должно быть не меньше 80 см.

Высота также выбирается исходя из габаритов авто, обычно она варьируется в пределах 2–2,2 метра . Основным элементом конструкции будет рама, обрамляющая гаражный проем, въезд и пару створок.

Изготовлена рамная конструкция будет из металлического уголка 65 мм, для каркаса и створок подойдет стальной профиль 50 мм . Элементы обшиваются листовым железом толщиной 3 мм, в связи с чем следует использовать наружные усиленные петли.

Рассчитать необходимое количество материалов можно исходя из данных, представленных в чертеже, ориентируясь на габариты конструкции.

Деревянные ворота в гараж своими руками. Распашные ворота для гаража: плюсы и минусы

Кроме внешнего вида, распашные деревянные ворота в гараж выделяются и иными достоинствами:

  1. Дерево хорошо пропускает пары, что снизит уровень влажности внутри гаража и положительно скажется на состоянии автомобиля.
  2. Доступность и низкая цена – приобрести брус и доски можно в ближайшем строительном магазине, а стоят они не так уж и много.
  3. Простота в обработке. Для работы с этим материалом не требуются редкие и очень дорогие инструменты, их можно найти в любом домохозяйстве, и, скорее всего, вы знаете, что с ними делать.

Ну а если вы затеяли строительство из бруса или бревен, то установка ворот в брусовый гараж будет для вас оптимальным вариантом, так как такие ворота лучше всего будут сочетаться с внешним видом вашего гаража, дома и всего участка в целом.

Однако, если вы хотите ставить в гараж деревянные ворота, помните о недостатках:

  1. Горючесть , этот материал в сухом состоянии очень хорошо горит. А гараж это то место, где стоит автомобиль и хранится много топлива и масла, потому вопрос пожарной безопасности стоит особенно остро. Решить его можно, используя специальные огнезащитные пропитки.
  2. Дерево подвержено воздействию бактерий , грибка и различных насекомых , потому обязательно нужно озаботиться защитой от всех этих внешних факторов с помощью все тех же упомянутых выше пропиток.
  3. Любая самостоятельная работа, будь то возведение гаража или изготовление ворот, требует тщательного планирования и умения работать с материалом и инструментами. Если их навыков нет, то требуется помощь опытного друга и готовность самому активно обучаться делу плотника. А в ситуации, когда на это нет времени лучше обратиться к профессионалам и заказать их услуги.

Какие еще есть виды гаражных ворот, читайте здесь .

Деревянные ворота в гараж своими руками. Распашные ворота для гаража: плюсы и минусы

Готовы засучить рукава и приступить к делу? Если да, то начнем с выбора материалов .

Материалы и инструменты

Итак, из чего мы будем делать распашные деревянные ворота для гаража:

  1. Брус для проема. Вертикальные стойки должны закапываться в землю на 1-1,5 метра, плюс высота проема гаража. Что же касается сечения, то достаточно крепким будет брус 100х100 мм . Перемычка между стойками тоже должна быть выполнена из бруса и иметь сечение 50х100 мм.
  2. Каркас ворот должен быть достаточно крепким, но не слишком тяжелым, чтобы снизить нагрузки на петли и стойки. Для его изготовления следует взять брус сечением 50х50 мм.
  3. Обшивка выполняется из досок толщиной 25 мм. Что же касается ширины, то ее вы можете выбрать самостоятельно, но оптимальными цифрами являются 10-20 см.
  4. Петли для ворот . Учитывая их массу, нагрузка на них будет немалой, потому лучше приобрести стреловидные петли, так как они крепче и надежнее (и, кроме того, они украсят ваши ворота).
  5. Битумная мастика .
  6. Цемент .
  7. Пропитки для защиты от пожара, насекомых и грибков, антисептик.
  8. Морилка или лак .
