Складные ворота для гаража. Характеристики и принцип работы устройства

Данная входная конструкция состоит из нескольких отдельных панелей, соединенных плотным гибким материалом (синтетической тканью, резиной), которые при открытии складываются в гармошку . При закрывании полотно растягивается, заполняя весь проем.

Складные ворота состоят из рамы, в верхней части которой установлена перекладина. В ней расположена направляющая, обеспечивающая передвижение секций. Створки перемещаются по ней на роликах наподобие дверей шкафов-купе.

Полотна конструкции сплошные. Материалом для их изготовления служат сэндвич-панели, обладающие высокими звуко- и теплоизоляционными свойствами, низкой стоимостью. Между собой они скреплены петлями, которые фиксируются на несущей раме. Они обеспечивают открывание створок под углом 90˚, а закрытие — под углом 180˚.

Дополнительная опция: в плоскости ворот может быть установлена калитка, также конструкцию можно оснастить автоматикой.

Складные ворота для гаража. Характеристики и принцип работы устройства

Установка автоматики

Сделать удобнее пользование раздвижной входной системой позволит установка автоматики. Для этого используется система с верхним или нижним приводом. Первая устанавливается в верхней части створок и не требует закладки фундамента, но имеет ограничения по высоте — не более 4,5 м.

Преимущества ворот, складывающихся гармошкой:

  • занимают минимум свободного пространства благодаря своей компактности;
  • могут быть установлены с внешней или внутренней стороны проема;
  • неприхотливы в эксплуатации, служат длительное время;
  • крепкие. Дополнительно несущий каркас конструкции усилен металлическим профилем, ребрами жесткости, что делает ворота надежными, взломоустойчивыми;
  • не представляют сложностей в изготовлении. Соорудить складные ворота можно своими руками, что позволит не только сэкономить средства, но и сделать конструкцию, идеально соответствующую окружающему пространству.

На заметку: ворота-гармошка используют для гаражей , дач, ангаров, павильонов, где не хватает места для установки входной конструкции с распашными или откатными полотнами. При их монтаже нагрузка не приходится только на перекрытие, она равномерно распределяется на стены.

Легкие ворота для гаража своими руками. Ворота в гараж своими руками — подробное описание постройки различных видов гаражных ворот (120 фото)

Гараж — это главное хранилище для автомобиля, которое должно иметь повышенный уровень безопасности. Для того, чтобы автомобиль и все имущество, находящееся в нем оставались в сохранности, необходимы системы безопасности. Самая первая и главная преграда на пути взломщиков — это ворота гаража.

Легкие ворота для гаража своими руками. Ворота в гараж своими руками — подробное описание постройки различных видов гаражных ворот (120 фото)

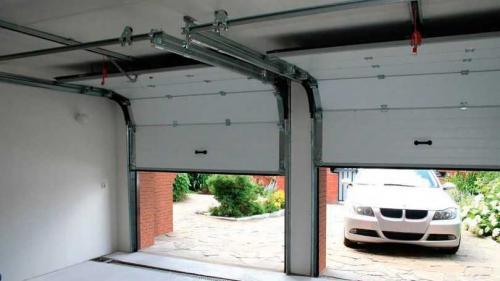

Ворота в гараже делаются по-различным технологиям и на предприятиях в последнее время стали выпускаться все более улучшенные конструкции.

Легкие ворота для гаража своими руками. Ворота в гараж своими руками — подробное описание постройки различных видов гаражных ворот (120 фото)

Однако на хорошую защиту своего имущества средств не всегда бывает достаточно. А покупать что-нибудь подешевле не хочется из-за низкого уровня сохранности.

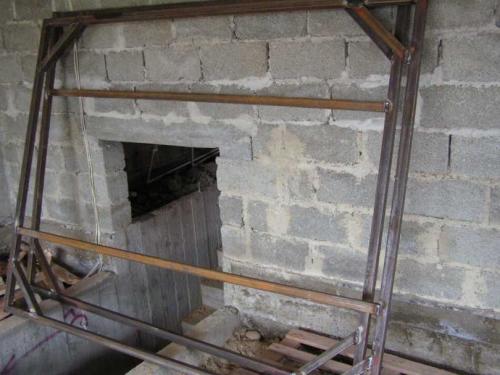

Решение данной проблемы очень простое и находится буквально на поверхности — сделать ворота можно самостоятельно. На фото ворот в гараж, сделанных своими руками легко заметить, что самая стандартная конструкция — это распашные навесные ворота.

Легкие ворота для гаража своими руками. Ворота в гараж своими руками — подробное описание постройки различных видов гаражных ворот (120 фото)

В нашем материале мы расскажем вам, насколько просто будет изготовить подобную конструкцию.

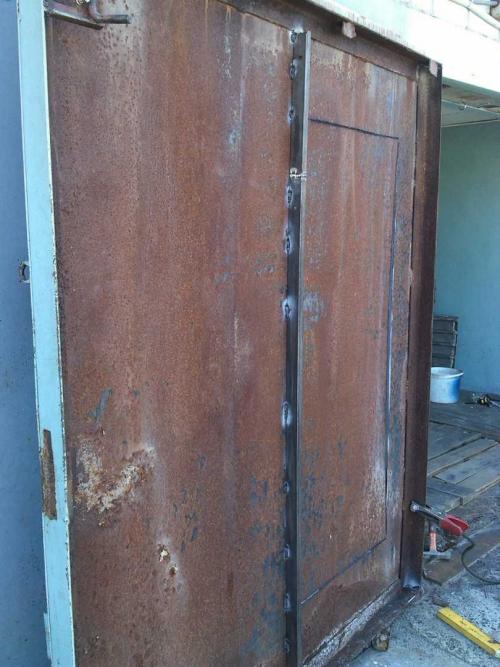

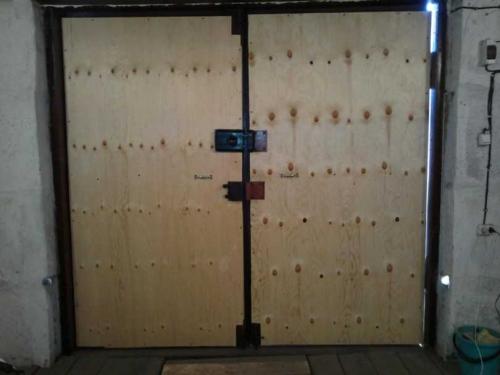

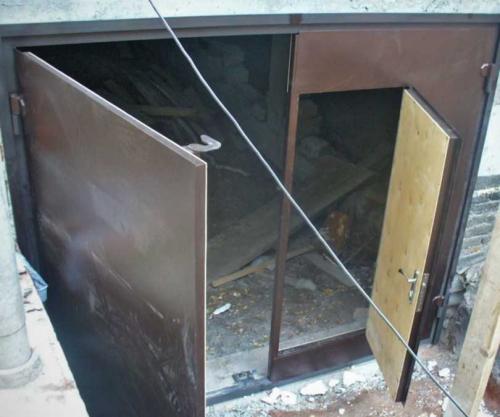

Ворота распашные

Самый простой вариант ворот гаража, как уже было замечено — это распашные варианты.

Легкие ворота для гаража своими руками. Ворота в гараж своими руками — подробное описание постройки различных видов гаражных ворот (120 фото)

Сделать такие ворота в гараж своими руками просто, но это еще не единственное их достоинство перед другими видами:

Готовые ворота, как и материал для сборки обойдется гораздо дешевле остальных вариантов. Здесь нет сложных составляющих и количество материала самое скромное по сравнению с другими.

Для того, чтобы в гараже было всегда тепло и авто не перемерзало — ворота распашные утепляют. Никакие механизмы и особенности открытия не помешают дополнительно уложить слой утеплителя на створки.

Легкие ворота для гаража своими руками. Ворота в гараж своими руками — подробное описание постройки различных видов гаражных ворот (120 фото)

О том, как утеплить ворота в гараж своими руками вы можете найти много мастер-классов в сети.

Легкие ворота для гаража своими руками. Ворота в гараж своими руками — подробное описание постройки различных видов гаражных ворот (120 фото)

Такой вид ворот подойдет даже для миниатюрного гаража, так как распахивание может происходить по направлению наружу.

Легкие ворота для гаража своими руками. Ворота в гараж своими руками — подробное описание постройки различных видов гаражных ворот (120 фото)

Очень просто можно превратить ворота в автоматические, установив на них механизм открывания.

Кроме положительных качеств есть и недостаток у распашных ворот — для того, чтобы их открывать потребуется определенное количество места. При наружном распахивании это должно быть место снаружи гаража, при внутреннем — в самом гараже.

Легкие ворота для гаража своими руками. Ворота в гараж своими руками — подробное описание постройки различных видов гаражных ворот (120 фото)

Ворота складные

Еще один популярный и простой вариант гаражных ворот — это складные или, которые не занимают такого места при открытии.

Легкие ворота для гаража своими руками. Ворота в гараж своими руками — подробное описание постройки различных видов гаражных ворот (120 фото)

Секционные ворота в гараж своими руками делаются наподобие распашных, но каждая створка будет делиться пополам. Это поможет при открытии складывать каждую из сторон пополам и сохранять место, требуемое на распашку.

Есть и другие достоинства ворот складного типа для гаража:

  • Удобный способ открывания и закрывания.
  • При открывании места такими воротами практически не занимается.

Легкие ворота для гаража своими руками. Ворота в гараж своими руками — подробное описание постройки различных видов гаражных ворот (120 фото)

К недостаткам в первую очередь относят проблемы с постоянным быстрым износом механизмов. Кроме того, безопасность данным вариантом ворот обеспечивается не очень высокая по сравнению с теми же распашными.

Складные ворота-гармошка своими руками. Сильные и слабые стороны складных ворот

Принцип действия понятен каждому, кто наблюдал работу дверей в троллейбусе или трамвае. Гаражная конструкция-гармошка является их увеличенной копией, а каждая ее створка состоит из двух-четырех секций. В качестве заполняющего материала применяется штакетник, оцинкованная сталь, решетчатые панели или ламели жалюзи.

Секции в створках складных вертикальных ворот соединяются с помощью петель, благодаря чему исключается возможность их провисания. Выбирая вертикальную модель, я опирался на следующие ее достоинства:

  • Компактность. Воротной системе не потребуется дополнительное место во время открывания.
  • Длительная эксплуатация. Нагрузка равномерно распределяется по гаражным стенам. Вес не нагружает крышу и перекрытия, что благоприятно сказывается на постройке.
  • Комфорт эксплуатации. Не обязательно устанавливать автоматику, даже весьма габаритная воротная система без проблем открывается вручную.
  • Надежность. Чем проще конструкция, тем меньше вероятность ее выхода из строя. Складные ворота рассчитаны на долгую бесперебойную работу.

Источник enkistroy.ru

Значимыми являются следующие минусы системы «гармошка»:

  • В качестве системы безопасности подходят замки определенного типа.
  • Слабым местом является уплотнитель между секциями; при интенсивной эксплуатации он изнашивается первым, и за этим надо следить.

Технологические особенности складных ворот позволяют проводить следующие модификации:

  • В зависимости от личных предпочтений и особенностей гаража выбирают вертикальные или горизонтальные створки.
  • Благодаря тому, что нагрузка не распространяется на перекрытия, на вертикальные створки можно установить привод (безрельсовый, нижний, верхний).
  • При необходимости воротную систему утепляют: обшивают полиуретаном, прокладывают уплотняющей резиной.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/podemno-skladnye-vorota-svoimi-rukami-posledovatelnost-provedeniya-raboty-po-sozdanii-podemnyh

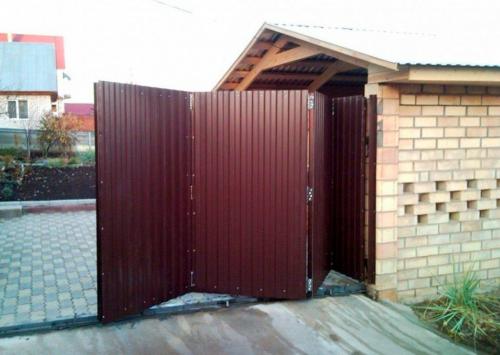

Горизонтально складные ворота. Складные ворота-гармошка своими руками

Складные ворота в виде гармошки многие научились делать своими руками. Эта удобная конструкция нашла применение на небольших дачных участках, где пространство ограничено, а также для закрытия проемов гаражей и ангаров. Ворота -гармошка не нагружают стены перекрытия, отлично сохраняют микроклимат в помещении, а по сроку эксплуатации не уступают роллетным горизонтальным конструкциям.

Принцип работы

Конструкция складных ворот достаточно простая. Понимая принцип работы, установить их в гараже  или на даче не составит труда. В состав такой створки входят панели, между которыми есть гибкая прокладка из резины или другого мягкого материала, позволяющего складываться и раскладываться. Помимо прокладки элементы полотна соединены между собой навесами.

Механическое движение панели происходит по направляющим, которые установлены снизу, но конструкция может быть дополнительно оснащена верхней направляющей. Перемещение полотна осуществляется за счет ролика, встроенного в направляющую.

Горизонтально складные ворота. Складные ворота-гармошка своими руками

Горизонтально складные ворота. Складные ворота-гармошка своими руками

Горизонтально складные ворота. Складные ворота-гармошка своими руками

Горизонтально складные ворота. Складные ворота-гармошка своими руками

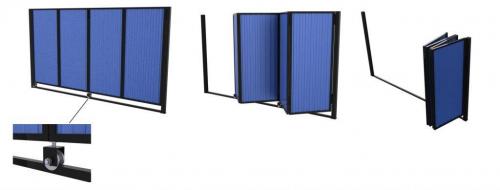

Принцип работы.

Материалы и инструменты

Чтобы работы по изготовлению ворот-гармошек велись быстро и упорядочено, следует сразу запастись всеми материалами и инструментами, чтобы в самый неподходящий момент не оказалось, что чего-то не хватает.

Для установки ворот-гармошек рекомендуется подготовить следующие материалы:

  1. Для устройства стоек необходимы две металлические П-образные металлические балки (швеллер).
  2. Чтобы обеспечить перемещение створки по направляющему уголку нужны металлические ролики с подшипниками.
  3. Ширина уголка или швеллера по размеру должна быть согласована роликом, так как из одной из этих заготовок необходимо будет сделать направляющую.
  4. Для облицовки используется профнастил или железо, лучше оцинкованное.
  5. В качестве утеплителя используется минвата или пенопласт.
  6. Металлическая труба,  которая будет использована для изготовления каркаса. Оптимальный диаметр 25 мм.

Горизонтально складные ворота. Складные ворота-гармошка своими руками

Горизонтально складные ворота. Складные ворота-гармошка своими руками

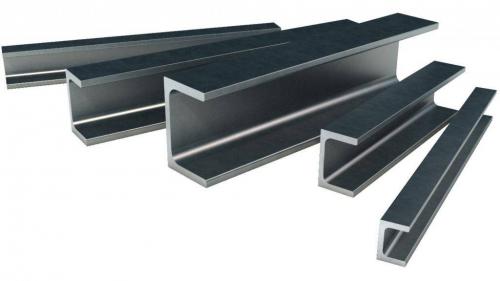

Швеллер.

Горизонтально складные ворота. Складные ворота-гармошка своими руками

Ролики.

Инструменты, которые понадобятся в процессе производства работ:

  1. Уровень или отвес, а также рулетка. Нужны для проведения замеров и контроля.
  2. Сварные работы можно проводить сварочным аппаратом в 220V.
  3. Дрель и шуруповерт. Необходимы для крепежа в процессе работ.
  4. Болгарка. Понадобится чтобы нарезать металл и зачищать швы сварки.

Все инструменты и материалы доступны, и большинство из них найдется в наличии у каждого хозяина.

Несущая конструкция ворот

Горизонтально складные ворота. Складные ворота-гармошка своими руками

Опорные столбы.

Независимо от конструкции ворот без опорных столбов не обойтись. Кроме того, только построенный гараж  еще не имеет никаких удлинений в проеме, поэтому начать работы следует с установки опоры:

  1. Замерить высоту проема и вычесть из нее толщину направляющей. На швеллерах для опор делается отметка согласно данному размеру и болгаркой отрезается необходимая длина.
  2. На нижние концы швеллера устанавливается металлический уголок при помощи сварки.
  3. Швеллера привариваются к боковым стенкам проема и к его нижней части.
  4. Далее устанавливаются поперечные балки. Внизу балка приваривается к уголкам, заблаговременно установленным на швеллерах, и при помощи анкеров крепится к верхней части проема.
  5. Уголок, где будет установлены ролики, приваривается к верхней поперечной балке над воротами.

Таким образом, основа для дальнейшего проведения монтажных ворот практически готова.

Изготовление панелей и сбор каркаса

Главное условие работоспособности ворот-гармошек – элементы полотна абсолютно одинакового размера. Поэтому необходимо правильно рассчитывать их габариты. Для этого можно разделить ширину проема на несколько равных частей, при этом менее 10 сантиметров делать ширину панели не рекомендуется.

Горизонтально складные ворота. Складные ворота-гармошка своими руками

Когда количество и ширина панелей определены, самое время приступать к работам:

  1. Металлическая трубка нарезается болгаркой на части, которые соответствуют ширине и длине панели.
  2. На ровной поверхности варится каркас ворот с использованием поперечных перемычек для придания ему жесткости.
  3. Чтобы ворота плотно закрывались, к трубе последней нижней панели следует приварить специальный штырь, который при закрытии будет цепляться за отверстие в полу, а на крайнюю верхнюю трубу панели и на опорный стол приварить скобы, чтобы при эксплуатации можно было вешать замок.
  4. Элементы полотна между собой скрепляются навесами по 2 штуки с каждой стороны.
  5. На панель створки устанавливается ролик. Для этого к каркасу элементов полотна приваривается металлическая пластина с заранее прикрепленным при помощи сварки металлическим штырем, загнутым под прямым углом. Диаметр штыря должен соответствовать диаметру отверстия, находящегося в ролике. Загнутый конец штыря вставляется в отверстие ролика и крепится при помощи шайбы.

Далее необходимо зашить панели раздвижных ворот  профнастилом или оцинкованным железом. Щели, которые образуются между элементами полотна, где идет скрепление навесами , закрываются мягкой резиной или плотным брезентовым материалом. Если ворота устанавливаются в гараже или для дачи, то их обязательно надо утеплить при помощи пенопласта или минваты, зашив утеплитель сверху облицовочным материалом, например, фанерой или ДСП.

Горизонтально складные ворота. Складные ворота-гармошка своими руками

Подъемно складные ворота чертеж. Подъёмно-поворотная конструкция

Подъёмно-поворотные ворота можно использовать в частных гаражах или промышленных помещениях.

Подъёмно-поворотные ворота состоят из цельного каркаса, поднимающегося вверх

Конструкция содержит направляющие ролики, которые помогают створке-щитку двигаться в вертикальном или горизонтальном направлении. В открытом положении конструкция располагается вертикально над потолком, не мешает и не занимает пространство перед гаражным помещением.

Ведущим элементом является рама, которая изготавливается из стальных профильных труб. Конструкция предусматривает монтаж специальных пружин для компенсации, которые свободны в открытом положении и растянуты в закрытом.

Конструкция бывает таких типов:

  1. Шарнирная. В данном случае щит беспрепятственно передвигается, однако пружины требуют тщательной регулировки.
  2. На противовесах. К раме понадобится закрепить трос, а в противоположной части — лебёдку. Данный тип подходит для тяжёлых конструкций.

    Подъёмные ворота могут быть оснащены противовесом

Основные преимущества подъёмно-поворотных ворот:

  • подходят для двойных гаражей;
  • вручную их легко открыть;
  • защита от коррозии;
  • высокая стойкость к взлому.

Недостатки:

  • возможность монтажа исключительно в прямоугольный проём;
  • после установки между каркасом и щитком могут появиться зазоры, которые следует заполнить уплотняющим материалом;
  • в открытом положении ворота уменьшают высоту проёма;
  • ограниченный вес конструкции из-за пружин;
  • полотно цельное, поэтому не получится выполнить ремонт отдельных частей.

Схему таких ворот можно увидеть на рисунке:

Элементы, из которых состоят подъёмно-поворотные ворота

Конструкция изготовлена из оцинкованного металла и окрашена порошковой краской, поэтому она не подвергается коррозии.
