Как сделать беседку с барбекю своими руками. Плитный фундамент под беседку и кирпичную печь

Как сделать беседку с барбекю своими руками. Плитный фундамент под беседку и кирпичную печь

Беседку Asmer хотел возвести за четыре с половиной месяца — нужно было успеть к юбилею матери. Прикинув бюджет на строительство беседки с мангалом, пользователь понял, что нанять рабочих не получится. Поэтому решил сделать беседку своими руками вдвоём с отцом.

Работы по возведению беседки велись только по выходным и в дни отпуска.

Строительство беседки разбили на ряд последовательных шагов:

1.

2. Выбор типа фундамента. Для этого Asmer создал на портале отдельную тему, где попросил пользователей помочь ему с выбором конструкции фундамента для беседки с кирпичной печкой.

Asmer

Грунт на моём участке – суглинок с глиной. Плодородка около 15 см. УГВ весной около 1.3-1.5 м в самом низком месте участка. Пятно застройки под беседку на 1 м выше этой точки. Перепад высот здесь около 25 см. Главная сложность — на участке на глубине около 1 м находится слой битого кирпича. Поэтому мне пришлось поломать голову, какой фундамент выбрать под беседку.

До строительства беседки пользователь сделал свайно-ростверковый фундамент под хозблок. Для этого он выкопал траншеи глубиной 1.5 м. Изготовил квадратные железобетонные столбы сечением 300х300 мм с «пяткой» 500х500 мм. Затем сваи опустили в траншею и закопали.

Сверху залили висячий ростверк.

Несмотря на сравнительно небольшие материальные расходы на возведение свайно-ростверкового фундамента, всю экономию нивелируют повышенные трудозатраты. После долгих раздумий Asmer решил возвести под беседку с мангалом обычный плитный фундамент толщиной 250 мм.

Процесс постройки железобетонной плиты:

Копка котлована.

Строительство ливневки для отвода воды от беседки.

Копка траншей по периметру беседки для укладки дренажа.

Укладка отводящих дренажных труб.

Монтаж пластикового колодца для дренажной системы.

Укладка геотекстиля по периметру плитного фундамента.

Укладка дренажных труб, обернутых геотекстилем.

Монтаж отводов для прочистки дренажной системы.

Засыпка дренажных труб щебнем.

Беседки чертежи и размеры схемы и проекты эскизы. Примеры чертежей беседок и схем с размерами

Чертежи беседки, а также ее эскизы и 3D модели должны быть включены в проект в обязательном порядке. Разрабатывая эти схемы, планы и рисунки нужно соблюсти пропорции конструктивных элементов, а также указать их точные размеры. В этом случае при возведении постройки не возникнет проблем, которые могли бы привести к дополнительным временным и финансовым затратам.

Каковы же правила составления чертежей и эскизов беседок, и как нужно их рисовать? Об этом наша статья.

Беседки с 8 гранями

Invalid Displayed Gallery

Общие правила составления чертежей

Составление чертежей беседки для дачи позволит точно распланировать расположение разного рода важных конструктивных элементов – светильников, стола , дверей, окон, возможно мангала , барбекю или печи . Помимо этого точные схемы и эскизы помогут определиться с количеством необходимых стройматериалов.

Как делаются беседки своими руками (чертеж, фото)

Существуют правила составления чертежей своими руками, которых следует придерживаться:

• Прежде всего нужно замерить место на участке, отведенное под строительство сооружения . Размеры конструкции на чертеже не должны превышать его площадь.
• Далее рисуется эскиз.

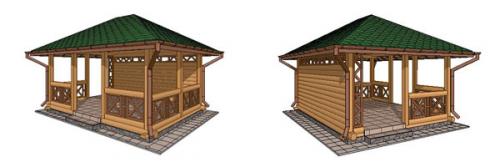

Эскиз постройки из дерева или ее 3D модель наглядно показывают, как она будет выглядеть в конечном итоге

• Затем чертят фронтальную и профильную проекции строения с указанием размеров. Для сложных конструкций с мангалами или массивной мебелью к комплекту чертежей нужно будет приложить еще и план (проекцию сверху).
• Далее отдельно чертится схема фундамента, который может быть ленточным или столбчатым .

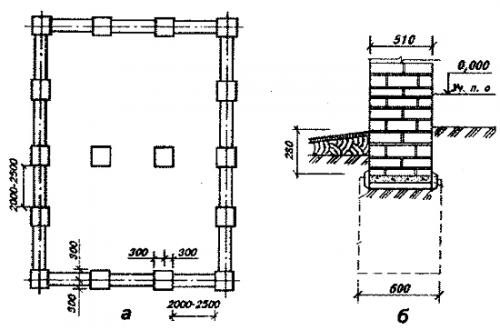

Схема столбчатого фундамента

• После этого рисуют стены и крупные элементы (мангал, стол и т.д). На этом же этапе следует отметить места расположения окон и дверей.
• Затем на готовом рисунке отмечают размеры всех элементов каркаса и обшивки.

Чертеж каркаса летней постройки с указанными размерами

• На следующем этапе составляется схема крыши с нанесением размеров и углов.
• Отмечаются места расположения светильников и схема разводки электропроводки.
• Если это необходимо, рисуется мангал с фундаментом и дымоходом (печь, барбекю).
• Далее нужно будет «расставить» на плане мебель.

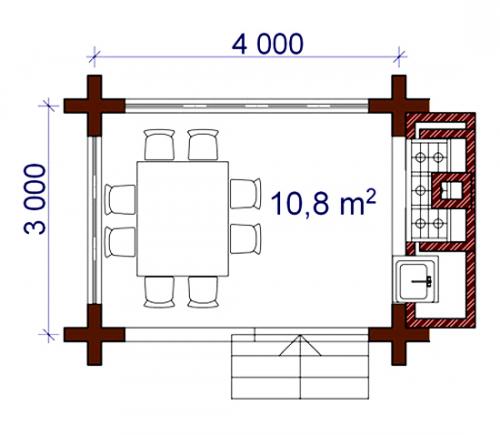

На план следует нанести, в том числе, и мебель

Важно: В том случае, если предполагается строительство закрытой конструкции, обязательно нужно указать места расположения всех вентиляционных отверстий.

Примеры чертежей с пояснениями

Далее на конкретных примерах рассмотрим способы составления чертежей беседок разного назначения.

Деревянное сооружение для отдыха

Сооружения на брусчатом каркасе на данный момент являются самыми популярными. Составить чертеж такой конструкции, как прямоугольная беседка со столом и лавочками совершенно не сложно.

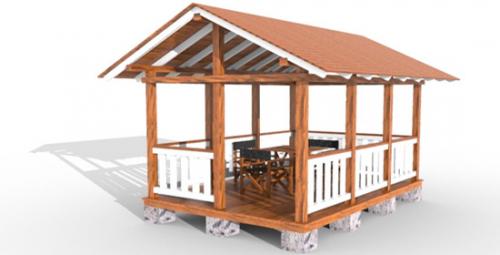

Небольшая садовая беседка на каркасе из бруса, предназначенная для семейного отдыха

Сначала рисуем чертеж строения в двух проекциях с указанием размеров.

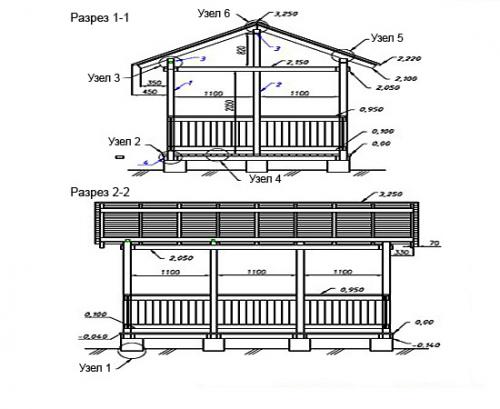

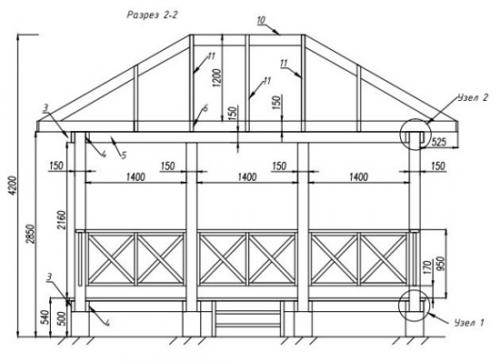

Простые прямоугольные дачные беседки своими руками. Чертежи фронтальный и профильный

Важно: В проект нужно обязательно включить и небольшие подробные схемки с указанием способов крепления и размеров элементов в узлах соединений.

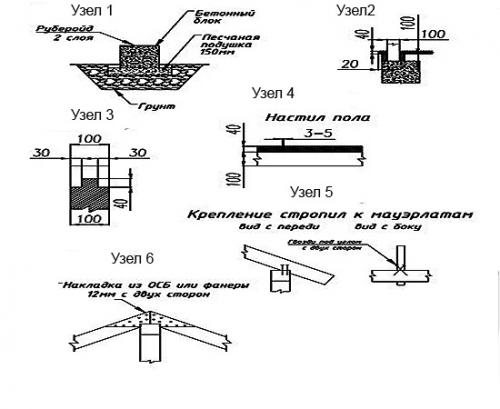

Схема узлов соединения различных конструктивных элементов

Далее — согласно правилам — чертим фундамент. Конечно же, предварительно нужно определиться с тем, каким он будет. На слабых или неустойчивых грунтах лучше возводить свайно ростверковый, на грунтах с хорошей несущей способностью – ленточный.

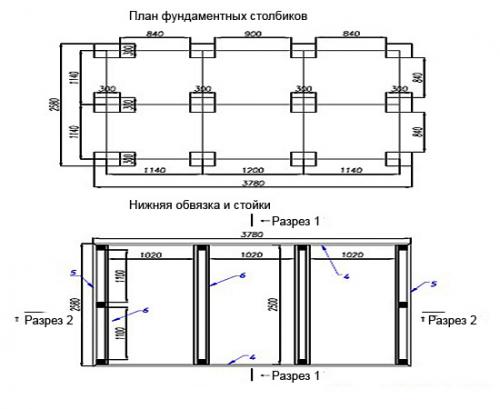

Подробный чертеж столбчатого фундамента беседки

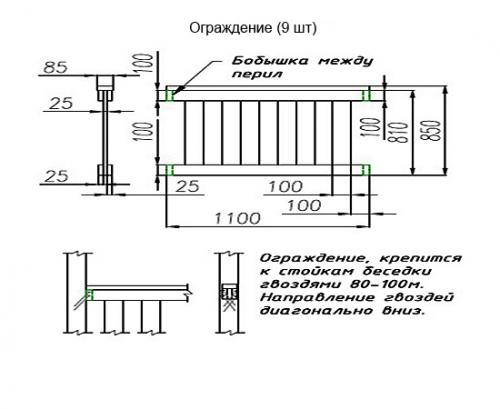

Далее переходим к чертежу стен. Рассматриваемая нами деревянная постройка огорожена невысоким решетчатым парапетом. На схеме указываем, в том числе, и способ его крепления к каркасу сооружения:

Чертежи беседки садовой, сделанной своими руками. Схема перил каркаса

На следующем этапе рисуем схему стропильной системы. Начинать следует с разработки чертежа верхней обвязки и мауэрлата.

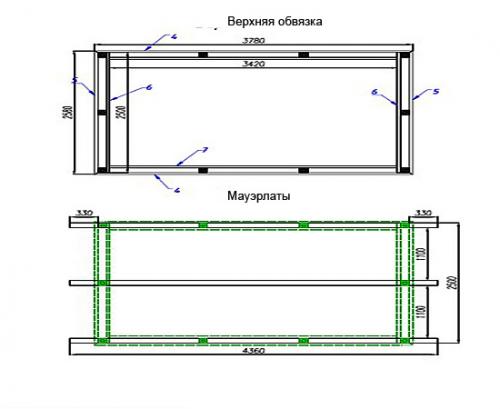

Схема расположения элементов верхней обвязки и мауэрлатов постройки

Далее чертится собственно сама стропильная система.

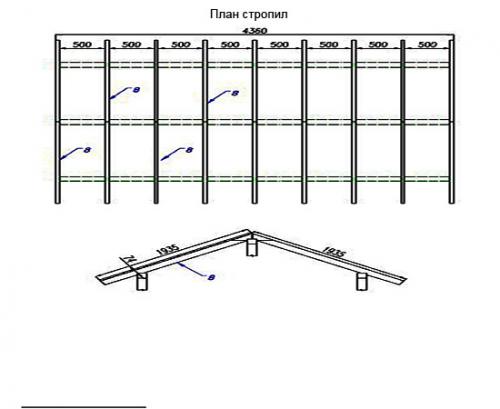

Чертеж стропильной системы двухскатной кровли с указанием ширины шага между стропилами и их длины

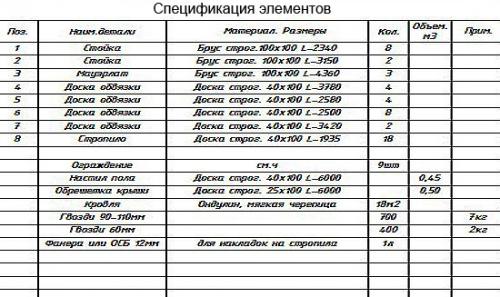

К чертежам также нужно приложить таблицу спецификации элементов с указанием видов строительных материалов, необходимых для возведения той или иной части беседки, их размеров и количества.

Как построить беседку за один день. Простая беседка своими руками за один день

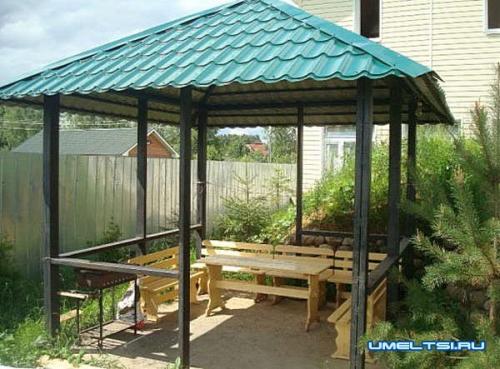

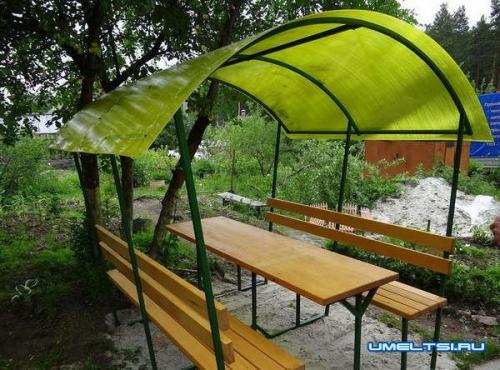

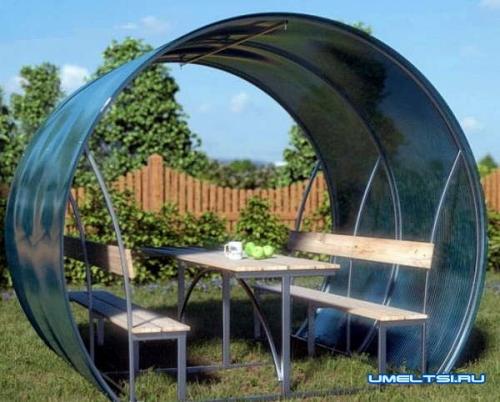

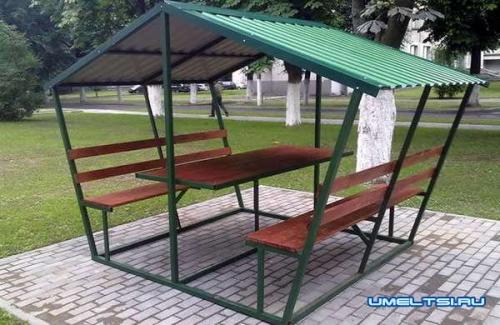

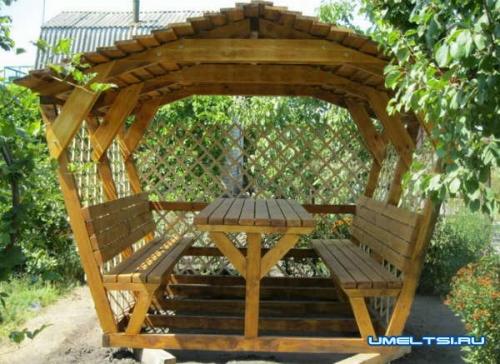

Беседка на даче – это незаменимая вещь, здесь вы можете с удовольствием отдыхать, болтать с друзьями, обедать. И это – на свежем воздухе, пускай палит солнце или идет дождь.
Часто дачники думают вроде того, что беседку строить очень долго, и трудоемко. Конечно, для этого нужно определенное время и мастерство, однако многое решает конструкция беседки. Бывают беседки сложные, дорогие и простые, дешевые.
Сейчас мы рассмотрим простой вариант беседки, которую можно соорудить за один день, или 7–8 часов. Ее преимущества заключаются в простоте конструкции, здесь отсутствует стационарный фундамент. И если захотеть, то эту беседку можно в два счета своими руками перенести в другое место, и для этого не потребуются особые усилия.

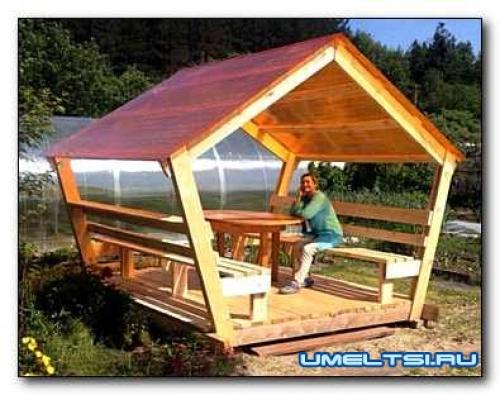

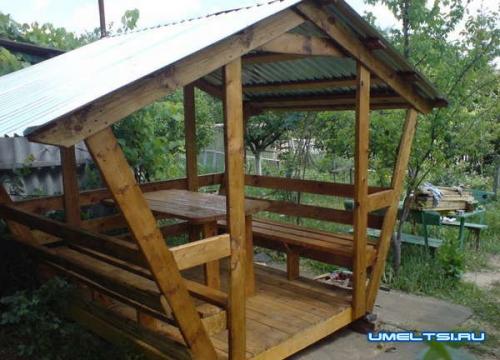

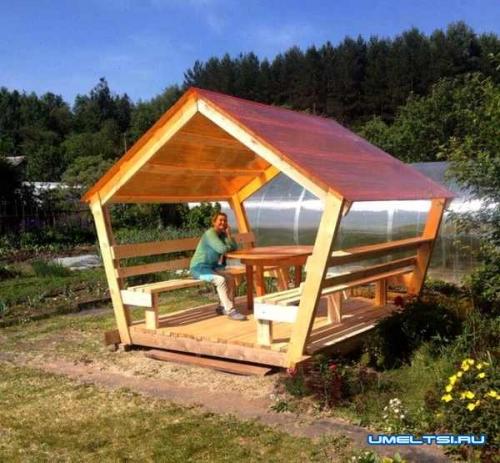

изготовление беседки своими руками из дерева за один день

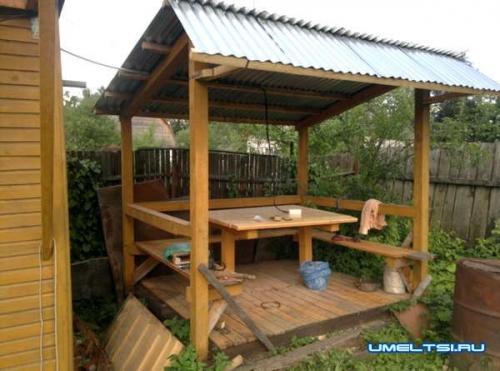

чтобы построить простую беседку, подойдут практически любые доски. так как в беседке нет фундамента, ее основой выступают кирпичи или остатки тротуарной плитки. однако, при желании можно вырыть траншею и сделать бетонный фундамент.

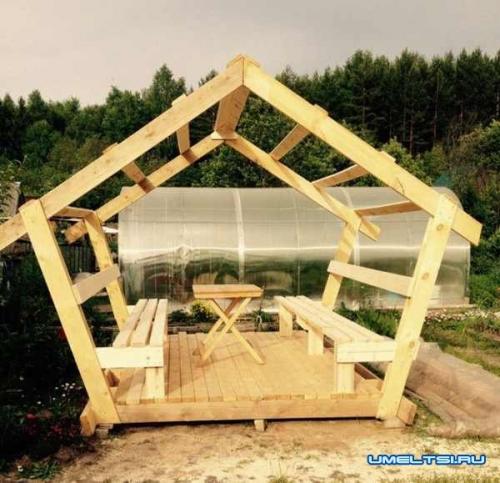

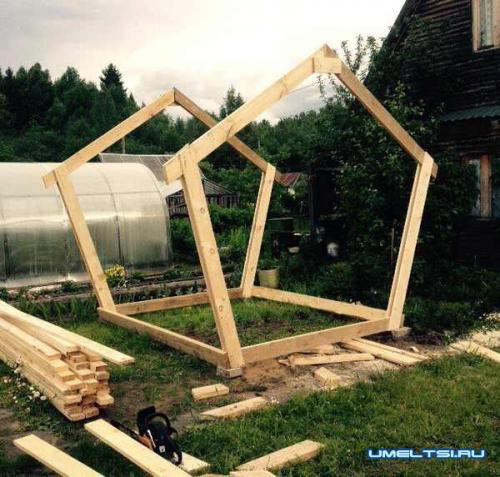

С размерами беседки вы можете определиться сами. В моем случае я все делал на глаз, без каких-либо замеров. В первую очередь я приступил к сборке периметра прямоугольника. Все углы были поставлены на плитку. Затем на полу были собраны две боковые стороны, по форме получился пятиугольник, но без низа – нижняя доска находилась в основании. Нужно отметить, что пятиугольником фиксируется маленький кусок доски на самом верху. Если его убрать, вся конструкция не будет держаться. Пятиугольники были прикреплены к основанию. Здесь лучше работать с напарником – пока один будет держать, другой будет приколачивать.

Следующий шаг – монтаж продольных направляющих, мы их прибиваем. Я пользовался стремянкой, однако крыша может быть собрана и на земле, а затем одета на беседке – кому как удобней. После этого нужно забить пол из небольших досок и сделать лавочки. Теперь каркас готов, мы сделали устойчивую конструкцию, которая нигде не шатается.

Для беседки я использовал покрытие из поликарбоната, однако подойдет и вариант специального покрытия для крыши – например, профнастил. Хоть он и лучше – не пропускает солнце, но я взял вариант более бюджетный. Здесь вы также свободны в выборе вида покрытия вашей беседки. Такая простая беседка является отличным решением не только на даче, но и на участке вашего частного дома. Беседка отличается простотой, неприхотливостью, и в то же время смотрится она очень привлекательно.

Беседка своими руками из дерева чертежи и размеры. С полом и без

Еще беседки можно разделить на те, что с полом и без него. Беседки без пола ставятся на подготовленную площадку из тротуарной плитки, залитую бетоном, выложенную брусчаткой и т.п. Хотя никто не мешает строить прямо на траве. Только каркас должен быть обработан соответствующим образом: прямой контакт с почвой требует усиленных мер по защите. Если речь идет о деревянной беседке, ее пропитывают от гнили и грибковых поражений, если она из металла, обрабатывают составом от ржавчины.

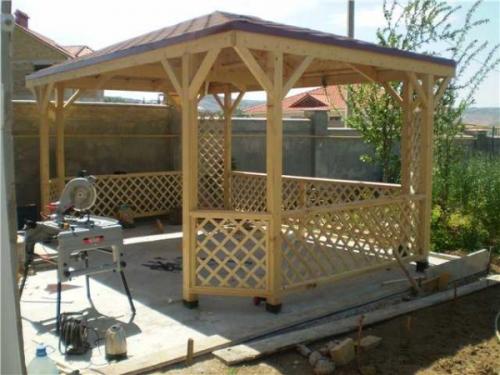

Это деревянная каркасная беседка без пола. Обратите внимание, что крыша четырехугольная, а сама беседка со скошенными углами

Беседки с полом предполагают наличие фундамента. Чаще всего делают столбики. Их можно сложить из кирпича или бута, залить из бетона, поставить фундаментные блоки. Если есть у вас большие валуны с плоской верхушкой, на которые можно опереть постройку, используйте их. Но все это — если постройка легкая — на каркасе из дерева или металла. Для беседок из кирпича требуется ленточный фундамент , хоть и неглубокого заложения (на 20-30 см ниже уровня плодородного слоя).

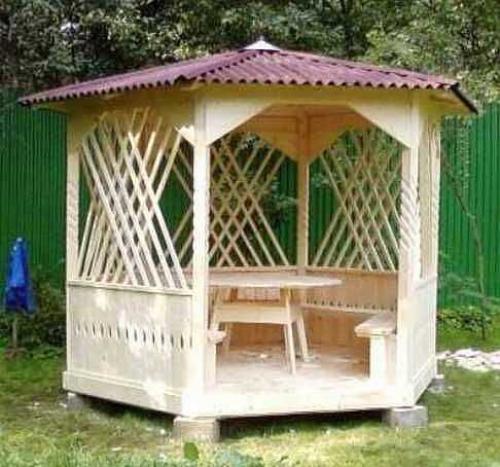

Это тоже беседка из дерева, но уже с деревянным полом. Потому она поднята на опоры. В ней оригинально отделана верхняя часть — переплет из обработанных тонких досок смотрится замечательно

Если хотите пол в беседке для дачи выложить плиткой, придется бетоном заливать утепленную плиту, а на нее уже класть морозостойкие виды плитки. Причем утепленная плита должна быть как минимум на 50 см шире во все стороны, чем постройка на ней. И эти 50 см делают под небольшим уклоном, чтобы стекала влага. Это собственно, отмостка , которая не даст промерзнуть грунту под беседкой. Так плитку не вывернет и она не потрескается.
