Как сварить гаражные ворота своими руками. Выбираем материалы

Самое главное, что нужно сделать — правильно выбрать материалы. Ведь именно от них во многом зависит прочность и долговечность всей конструкции.

Вы можете сварить гаражные ворота из уголков или профильных труб. Второй вариант более надежный и долговечный, по нашему опыту. Именно поэтому сейчас мы не будем рассказывать, как сварить ворота на гараж из уголков. Это тема для отдельной статьи.

Профильная труба может быть квадратной, овальной или прямоугольной. Лучше использовать квадратную. Из квадратной трубы получаются надежные и красивые ворота, и с таким профилем легче работать. Конечно, можно сварить ворота на гараж из круглой трубы, но такая работа сложнее и дороже.

С профилем разобрались. Теперь нужно выбрать материал, из которого изготовлена наша профтруба. Если бюджет совсем ограничен, то можно купить трубы из углеродистой стали, они стоят дешевле. Самый лучший вариант — трубы из нержавейки, но придется потратиться. Оптимальный выбор — трубы из низколегированной стали.

Далее нужно определиться с толщиной стенки трубы. Производители предлагают изделия с толщиной от 1 до 20 мм. В нашем случае 2 мм будет достаточно. Брать трубы с большей толщиной стенки нецелесообразно при сборке гаражных ворот.

Что касается размеров, то подготовьте трубы 40х20 мм. Это универсальный размер, его легко найти в продаже, стоит относительно недорого, отлично выдерживает нагрузки.

В качестве облицовки мы используем металлические листы толщиной 2 мм. Также можно использовать профнастил или дерево.

Дополнительно створки можно утеплить с помощью пенопласта. Если вы зимой подолгу проводите время в гараже, то утепление существенно снизит затраты на отопление. Пенопласт стоит дешево и отлично подходит для этих целей.

После сборки и монтажа ворота можно покрасить, чтобы защитить от преждевременной коррозии. Выбирайте краску для наружных работ.

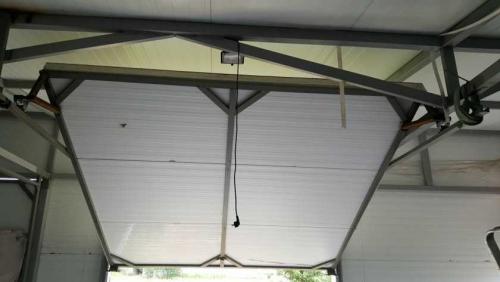

Подъемные гаражные ворота своими руками. Подъемные ворота своими руками: необходимые материалы для изготовления + поэтапная инструкция по сооружению и установке своими руками

Любой гараж должен быть оборудован прочными и удобными воротами. Оптимальным вариантом являются гаражные ворота с подъёмным механизмом, изготовленные своими руками.

Такие конструкции имеют массу плюсов на практике, могут быть построены непосредственно владельцем, а также требуют минимальных вложений на расходный материал.

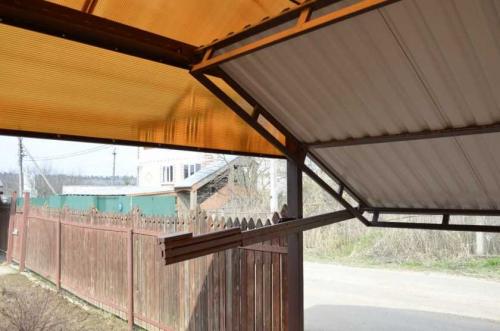

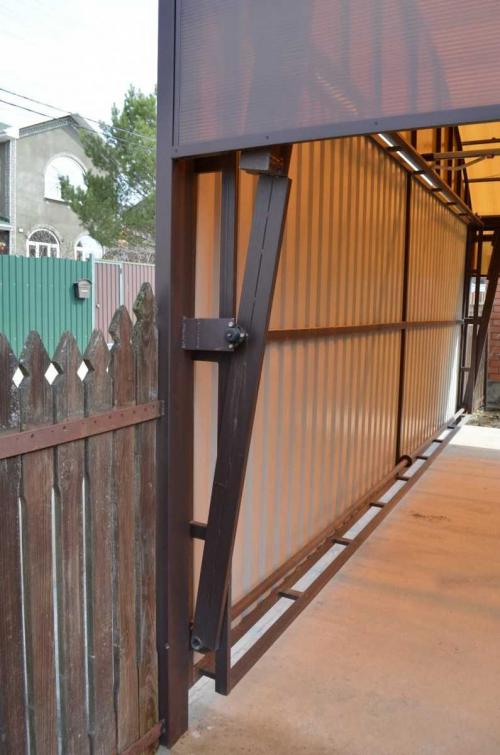

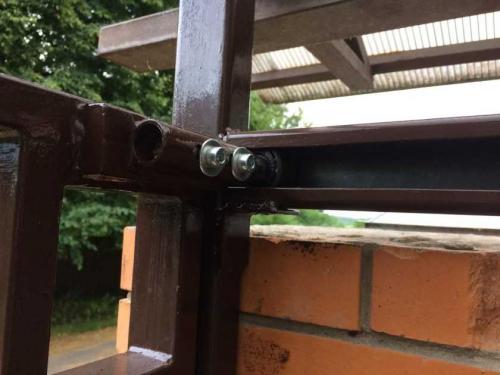

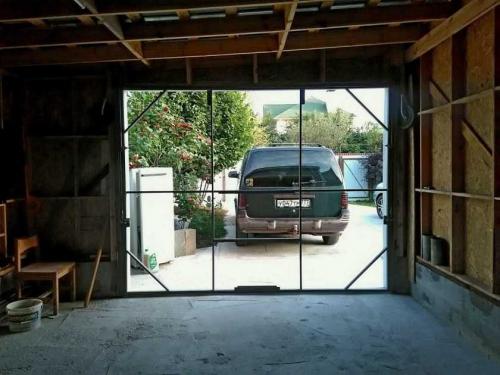

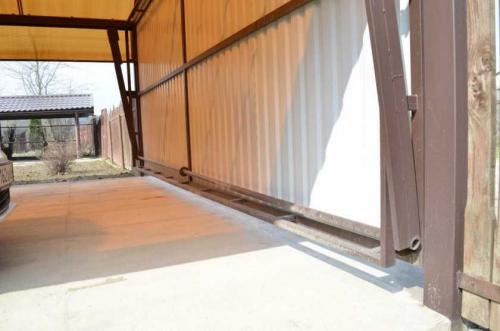

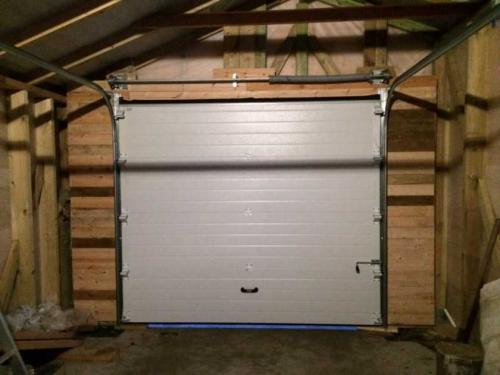

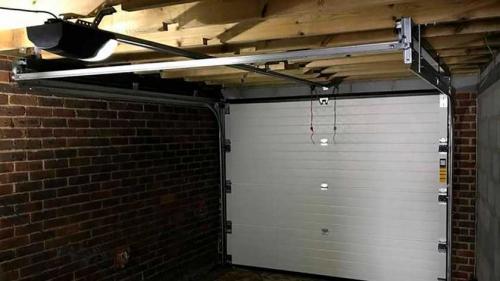

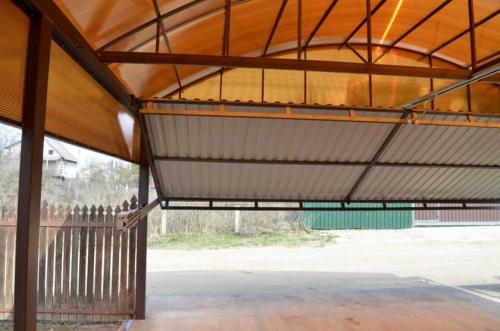

Фото различных вариантов подъёмных ворот для гаража, выполненные своими руками, можно найти на страницах журналов, веб порталах практического строительства.

Преимущества ворот с подъёмным механизмом

В условиях дефицита свободной площади (узкий частный двор или сектор, отведенный под строительство в многоквартирном дворе) подъёмные ворота для гаража являются наиболее практичным выбором.

Конструкции подобного типа не требуют дополнительного места для отката воротной пластины, которая в данном случае выводится в свободное пространство под потолочными балками.

Кроме того, к плюсам строительства подъёмных ворот в гараж своими руками следует отнести:

Достаточно большое количество пошаговых инструкций и чертежей для самостоятельной работы.
Надежная защита гаражного бокса от ветра, дождя. Гараж, оборудованный подъёмной дверью, может быть обустроен в виде теплого помещения. На практике используется не только монтаж внутреннего отопления, но и дополнительное утепление самой воротной пластины.
Ворота на гараж отличаются достаточной прочностью, которая защитит помещение, автомобиль, инструментарий от незваных посетителей.
Наружная сторона ворот для гаража, выполненных своими руками, может быть оригинально и стильно декорирована самим мастером (роспись красками по металлу или профилю).

К удобству владельцев, опытные умельцы помогают начинающим мастерам ценными советами по строительству ворот в гараж своими руками.

Недостатки подъёмных ворот

Несмотря на массу практических плюсов, секционные ворота, изготовленные своими руками, имеют и свои недостатки:

Монтировать гаражные подъёмные ворота своими руками можно только на проём прямоугольной или квадратной формы.
Особое внимание уделяется монтированию крепежей, направляющих пазов, системе противовеса. А в процессе эксплуатации потребуется тщательный контроль за состоянием всех элементов конструкции.
Высота проёма уменьшается при поднятых воротах.

Мастеру потребуется качественный чертеж, правильно произведенные расчеты по системе противовесов (с обязательным расчетом максимальной нагрузки).

Принцип устройства подъёмных ворот

Перед началом строительных работ необходимо понять принцип устройства и действия конструкции подобного типа. Любые ворота с подъёмным механизмом имеют следующие составные детали:

Центральная воротная панель, которая выполнена в виде цельной пластины. Чаще всего в качестве основного материала используется металлический профиль.
Рама.
Направляющие пазы, по которым воротная панель перемещается в свободное пространство под потолочными балками.
Система противовеса, состоящая из симметрично расположенных грузов.

Вместо противовесной системы может использоваться рычажно-пружинный механизм, который позволяет центральной панели свободно перемещаться при минимальном воздействии.

Также в общей схеме конструкции различают ряд вспомогательных элементов: лебедки для удерживания грузов, рычаги и мощные пружины, крепежные детали.

Материалы и инструменты для работы

Для оптимальной работы необходимо организовать площадку достаточной площади. Кроме того, для изготовления подъёмных ворот на гараж понадобится следующий набор инструментов и материалов:

Болгарка и сварка для работы с металлическими поверхностями.
Профилированные трубы для строительства рамы.
Крепежные детали.
Гаечный ключ должного размера.
Строительный карандаш, рулетка.
Уровень.
Лебедка и одинаковые грузы для монтирования системы противовесов.
Швеллеры для изготовления направляющих конструкций.

Откатные ролики и рычажно-пружинный механизм можно приобрести в магазине строительных товаров, подбирая детали в соответствии с подготовленным чертежом. Понадобятся также инструкции, как построить подъёмные ворота своими руками.

Самостоятельное строительство подъёмных ворот

В первую очередь, мастеру необходимо произвести замеры гаражного проёма, высоту потолка, уровень заливки пола. Эти данные позволят определить, есть ли препятствия к строительству подъёмно-поворотных ворот своими руками.

Следующий этап – это изготовление оптимального чертежа, по которому весьма удобно проводить все работы. Далее устанавливают деревянную или металлическую коробку, являющуюся каркасом для подъёмных ворот, монтируют непосредственно саму раму и поворотный механизм (противовесы или пружины).

Обратите внимание!

Подъемные ворота своими руками чертежи. Чертежи подъемно-поворотных гаражных ворот

Проектные чертежи должны соответствовать требованиям ГОСТ 3174-2003 . Данные требования регламентируют сферу производства металлических ворот, которые будут сделаны в соответствии с требованиями безопасности EN 13241-1.

Указанные стандарты включают несколько аспектов, предусматривающих следующие гарантии:

Применение материалов, обладающих огнеупорными и противопожарными характеристиками.
Надежность и устойчивость конструкции при ветровых и механических нагрузках.
Соблюдение правил установки.

Самостоятельно осуществить монтаж такой конструкции можно, только строго придерживаясь требований ГОСТа и чертежных схем.

Облегчить задачу создания чертежа могут типовые проекты, в которые вносятся несущественные изменения, касающиеся конкретной ситуации, например, характеристики материалов, габаритные размеры.

Первоначальной задачей при составлении чертежа является определение габаритов будущей конструкции, а именно – ширины и высоты . Ориентироваться в данном случае необходимо на габариты автомобиля, чтобы при его въезде с каждой стороны было по 30 см свободного пространства.

Нецелесообразно изготавливать конструкцию шириной более 5 метров , в большинстве случаев этот показатель равен 2,5–3 метрам. Также следует учесть, что расстояние от перпендикулярной стены до воротной рамы должно быть не меньше 80 см.

Высота также выбирается исходя из габаритов авто, обычно она варьируется в пределах 2–2,2 метра . Основным элементом конструкции будет рама, обрамляющая гаражный проем, въезд и пару створок.

Изготовлена рамная конструкция будет из металлического уголка 65 мм, для каркаса и створок подойдет стальной профиль 50 мм . Элементы обшиваются листовым железом толщиной 3 мм, в связи с чем следует использовать наружные усиленные петли.

Рассчитать необходимое количество материалов можно исходя из данных, представленных в чертеже, ориентируясь на габариты конструкции.

Источник: https://gorizont-pro.ru/novosti/kak-sdelat-garazhnye-vorota-svoimi-rukami-ustanovka-garazhnyh-vorot

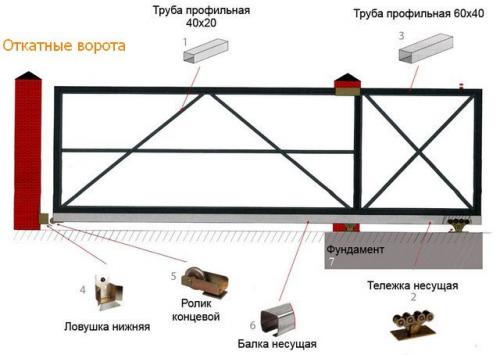

Легкие ворота для гаража своими руками. Откатные

Минимальное пространство перед боксом для хранения авто – повод для обустройства откатных видов. Они удобны и практичны, заслуживают огромного количества положительных отзывов большинства автомобилистов, а в некоторых случаях являются незаменимыми. Монтаж их требует наличия дополнительного свободного пространства сбоку от проема и эту особенность учитывают еще на стадии возведения стен.

Самодельные откатные

Повысить функциональность устройства можно, выбрав наиболее подходящий в каждом отдельном случае вариант сборки:

Подвесные монтируют на въезде в помещение, расположенное на территории промышленного предприятия или в складском ангаре. Их механизм не отличается высоким уровнем сложности. В верхней части расположен металлический профиль, который служит основой для передвижения роликовых опор. Важно обеспечить повышенную прочность элемента (рельсы), чтобы выдержать большую нагрузку (тяжелую подвесную систему).
Рельсовые – собирают без использования верхней балки. При сборке необходимо обратить внимание не только на конструктивные особенности, но и на величину нагрузки, которую предстоит выдержать основанию здания. Для повышения прочности и эффективности, чаще всего используют 3 ролика. Два устанавливают непосредственно на створке, а третий служит для предотвращения смещения верхней части в сторону.
Консольные признаны наиболее функциональными, так как они используются в любого типа сооружения, не имея ограничений по размерам въезжающих машин. Их можно встретить как в частных гараж, так и в боксах на промышленных предприятиях.
Откатные гаражные ворота пользуются заслуженным доверием владельцев гаражей, так как отличаются высокой функциональность, продолжительным сроком службы, простотой использования.

Источник: https://gorizont-pro.ru/novosti/kak-sdelat-garazhnye-vorota-svoimi-rukami-ustanovka-garazhnyh-vorot

Распашные гаражные ворота своими руками чертежи. Распашные ворота для гаража своими руками: производство и монтаж

Гаражные ворота являются очень важной деталью всего гаража. Они защищают его от взлома, холода и осадков. Сегодня много различных компаний и производственных предприятий предлагают свои услуги по изготовлению и монтажу ставней для помещений гаражного типа. Такие фирмы делают все профессионально, но довольно дорого. А можно ли соорудить подобного рода конструкции самому? Если да, то, как сделать гаражные ворота своими руками, и что для этого необходимо? На все перечисленные вопросы попытается дать ответы данная статья.

Подъемно-поворотные ворота

Прежде всего, стоит уточнить, какие типы створок на гараж существуют на сегодняшний день:

Распашные – старые, добрые и проверенные ворота для гаража. Их делали еще наши деды, и они их никогда не подводили. Изготовить такие ворота для гаража своими руками довольно просто.
Откатные – достаточно новый вид ворот. Откатные ворота на гараж подразумевают наличие одной или нескольких створок, которые при открытии отъезжают в сторону. Такие ставни принято использовать лишь в габаритных помещениях, располагающих довольно большим боковым пространством для заезда створок, или в качестве ворот во двор.
Подъемно-поворотные ворота в гараже представляют собой цельное полотно, которое при открытии поднимается вверх и фиксируется под потолком. Такая система является очень большим плюсом для владельцев гаражных помещений, так как она экономит место внутри них и перед ними. Недостатком откидных ворот считается вероятность замерзания их механизмов и систем в лютые морозы. Именно потому такие ставни подходят лишь для отапливаемых помещений. Сделать их своими руками сложно, но можно.

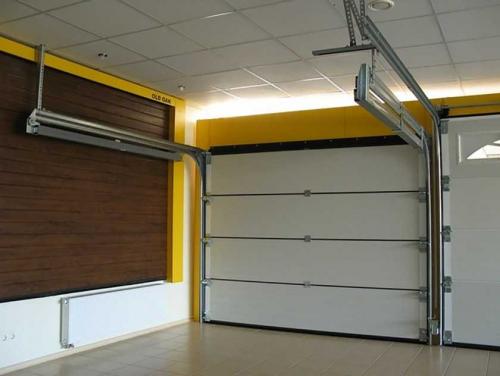

Подъемно-секционные ворота являют собой несколько панелей, которые при открытии заезжают под потолок. Плюсом такой системы считается все та же экономия пространства. Недостатком ее можно назвать невозможность создания таких ворот в домашних условиях.
Роллетные ставни представляют собой решетку из алюминиевых пластин, которые при открытии уходят вверх и прячутся в специальный отсек. Недостатком такой системы является невозможность домашнего производства, хрупкость и ненадежность, а также плохая теплоизоляция.

Как сварить гаражные ворота из профиля. Как изготовить ворота из профильной трубы своими руками — пошаговая инструкция с фото и видео

Преимущества профильной трубы для изготовления ворот

Труба из профиля, как основной материал для создания ворот, востребована, популярна и часто используется благодаря следующим достоинствам:

низкая стоимость;
высокая прочность и при этом небольшой вес;
удобство монтажа – профиль податливый, легко вырезать детали, сваривать заготовки, соединять саморезами.

Но наряду с плюсами есть и недостатки:

Слабая устойчивость к коррозии. Высокая влажность окружающей среды и жидкость, проникающая внутрь конструкции, постепенно приводит к образованию ржавчины.
Наносить грунтовку и краску на поверхность труб неудобно, что значительно затягивает время установки.
При неаккуратном обращении и ошибках при установке каркас часто деформируется.

Как изготовить ворота из профильной трубы своими руками

Ворота для дома или дачи могут быть изготовлены самостоятельно. Подходящим материалом для этой цели является металл.

Существует большое количество различных способов изготовления проезда из этого материала, но наиболее простым и практичным техническим решением, является использование профильной трубы. При наличии сварочного аппарата ворота из профильной трубы своими руками можно изготовить в течение одного дня.

Виды ворот из профильной трубы

Изготовление ворот из профильной трубы своими руками может осуществляться следующих видов:

В виде решётки.
Обшитые сайдингом, деревом либо профнастилом.
С элементами ковки.
Ажурные.

Если створки устанавливаются для того, чтобы скрыть двор от посторонних глаз, то из профиля изготавливается только рама ворот, а свободное пространство полностью закрывается с помощью любого сплошного материала.

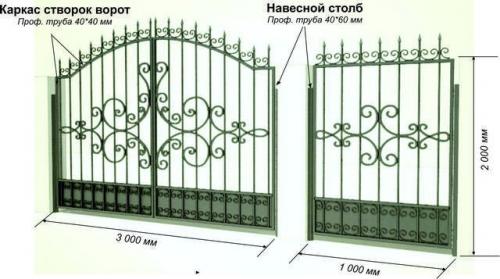

В случае, когда необходимо установить ворота с элементами декора, то при сборке следует использовать кованые изделия, которые не закрывают обзор участка за ограждением. Ворота также могут быть изготовлены с использованием внутри рамы параллельно расположенных отрезков профильной трубы небольшого сечения.

Вне зависимости от вида ворот изготавливаемых самостоятельно из профильной трубы, необходимо правильно подобрать материал для изготовления опор, каркаса и внутреннего заполнения рамы.

Выбираем профильную трубу

Только при наличии качественного материала можно изготовить ворота, геометрическая форма которых не изменится в течение длительного промежутка времени.

Если на поверхности материала имеется глубокая коррозия, то от использование такого профиля следует отказаться. Поэтому, если нужно использовать материал, который остался от выполнения других видов строительных работ, его следует тщательно осмотреть перед использованием.

Самым правильным вариантом является приобретение профильной трубы на металлобазе. Для изготовления конструкции потребуется материал следующего сечения:

Для изготовления опор — 80*80 мм.
Для рамы — 60*40 или 40*20 мм.
Для перемычек — 40*20 или 20*20 мм.

Толщина стенок металлической трубы не должна быть менее 2 мм.

Для выполнения сварочных и монтажных работ также понадобятся:

Когда все материалы и инструменты будут приготовлены можно приступать к непосредственному изготовлению сварной конструкции.

Процесс изготовления ворот из профильной трубы

Прежде чем приступить к практической части, составляются подробные чертежи и эскизы данного изделия. На бумаге следует обязательно указать длину и высоту сооружения, а также количество перемычек между горизонтальными плоскостями.

Если изготавливается распашная конструкция, то необходимо сварить две одинаковые по размеру створки.

При конструировании более сложной, откатной системы, ворота выполняются в виде одного длинного полотна прямоугольной формы.

Вне зависимости от типа конструкции, ширина не должна быть менее 3 метров, а высота — 1,6 м.

Как сварить раму для гаражных ворот. Изготовление

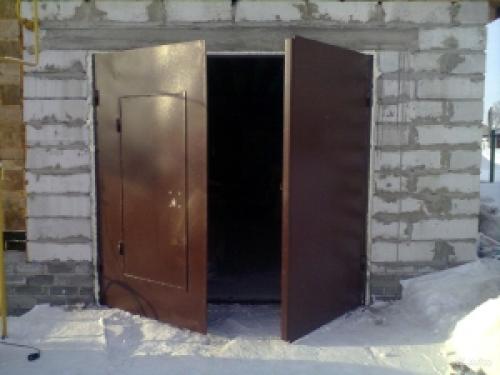

Металлические распашные ворота для гаража — наиболее доступный вариант. В конструкцию имеет смысл также включить калитку . Она позволит проходить в гараж, не открывая створки. Особых сложностей возникнуть с калиткой не должно. На чертеже она будет ограничена рамой и усилена дополнительными балками.

Первым шагом в изготовлении будет разработка чертежа . Как было отмечено выше, обычно берут стандартную схему и дополняют её по своему желанию, например, калиткой. Металлические распашные ворота будут состоять трёх элементов:

Полотно из листов металла. Этот элемент будет самым тяжелым в конструкции.
Каркас. Его выполняют из прокатного уголка.
Крепеж. Из материалов вам будут необходимы стальные уголки 65 на 65 миллиметров, оцинкованная сталь/алюминий, профиль.

Рекомендуется брать сталь с толщиной от трёх миллиметров и больше. Помимо этого, для ворот понадобятся петли и замки . Из инструментов вам пригодится болгарка, сварочный аппарат, измерительные приборы.

После покупки стройматериалов можно начать изготовление внешней и внутренней рамы . Из уголка вырезают заготовки требуемого размера. Заготовки выкладывают на землю в виде будущей рамы. Форму измеряют уровнем. Обращайте внимание на отсутствие неровностей и перекосов. Они крайне негативно влияют на надежность конструкции и её долговечность.

Чтобы зафиксировать заготовки на земле, можно воспользоваться подручными материалами . Сделайте из них подкладки и еще раз проверьте форму на неровности.

Как сварить ворота в гараж?

После проверки следует приступать к сварке . Качество сварных швов будет сказываться на прочности будущих ворот, поэтому к процессу необходимо отнестись со всей серьезностью. Затем наступает очередь внутренней рамы. Её изготавливают аналогичным образом – раскладывают на земле заготовки, проверяют и сваривают их. Сварные швы в обязательном порядке отшлифовывают болгаркой .

Следующий шаг – работа с обшивкой . Как и в случае с рамой будет два элемента – правая и левая створка. Материал, например, оцинкованную сталь обрезают, исходя из размеров створок.

Обрезать следует, учитывая нахлёст . Достаточным нахлёстом является 1-2 сантиметра листа. После этого полотно начинают крепить к каркасу.

В первую очередь лист необходимо приваривать по углам и к середине. Потом переходят на низ листа и его периметр. Точки, оставшиеся по углам, обрезают .

Теперь можно приступать к петлям и замку. Нижние части петель приваривают к раме. Верхние на наружную створку. Чтобы усилить конструкцию, используют арматуру или металлические полоски. На ворота можно установить штыревой стопор или засов. Решения позволяют надежно закрывать гараж изнутри . Стопор легко изготовить самостоятельно из отрезка трубы.

После всех подготовительных и сварочных работ конструкцию нужно покрасить и на гараж. Для этого сначала скрепляют внешнюю и внутреннюю раму, использую пластины из металла. Пластины имеют толщину 4-5 сантиметра. Крепёжный шаг равен 50-60 сантиметрам. Затем ворота навешивают и утепляют.

Как сварить гаражные ворота из уголка. Начало рабочего процесса

Теперь, как сварить гаражные ворота. 1 этап — сборка каркаса, для этого необходимо сварить уголки 75 мм и профиля в единую конструкцию, затем на нее будет закреплена рама и наварено полотно. Работы стоит начинать с порога в следующем порядке:

Отрезать 2 уголка по ширине проема будущих ворот, расположить их вдоль порога с внутренней и внешней сторон. Сварить их между собой стальными полосками или арматурой с шагом 50–75 см. Полоски размещаются с внутренней стороны уголка. Итак, есть порог.
Отрезать еще 4 заготовки, они пойдут на боковую часть каркаса. Следует разместить их плотно к уголкам порога, подрезать изделия так, чтобы они плотно подходили друг к другу.
Поставить все 4 стойки к торцам стены. Свариваем связями, как и нижнюю часть каркаса до этого. Шаг размещения связей — по 40 см от порога и потолка, а средняя — на равном удалении от верхней и нижней планок.
Приварить порог к стойкам.
Требуется установить верхнюю часть каркаса, подкорректировать, где нужно, приваривать связи, потом сварить с боковыми стойками. Каркас готов.
Если какой-то из элементов повело, его можно подправить, наварив рычаг.

Сборка внутренней рамы

Сварить гаражные ворота своими руками не так просто, если спешить. Чем небрежнее сварка, тем больше шанс, что каркас и рама будут кривыми. Если хозяин никогда не занимался сваркой металла, стоит попросить знакомого специалиста помочь в этом. Итак, нужно приступить к сборке рамы:

В готовом каркасе понадобится установить створки и закрепить их на петли. Нужно выдержать зазоры для рамы — сверху 10 мм, сбоку — 5 мм, нижний зазор от порога — 20 мм.
Отрезать уголок по длине боковой части каркаса, подрезать еще 30 мм и поставить в соответствии с зазорами к внешней боковой части каркаса. Куском метала нужно прихватить заготовку на этом расстоянии к внешней стойке каркаса, можно прихватить 2 элементами, чтобы зафиксировать наверняка. С противоположной стороной повторить процедуру.
Снизу и сверху сварить уголки горизонтально, подрезать в соответствии с размерами рамы.
Прикрепить к каркасу петли и приварить их к частям рамы. После этого можно подрезать сварныекрепления, которыми часть рамы была зафиксирована на каркасе.
Установить посередине 2 стойки, приварить их.
Приварить по 1–2 перемычки для каждой двери.
Чтобы ворота без полотна не просели, стоит сразу поставить раскосы.
Теперь нужно проверить и открыть ворота.
Осталось только наварить полотно.

Это основная часть того, как сварить ворота в гараж. Далее остается закрепить полотно. Листы можно наваривать как целиком, так и по частям. Лист нужно прихватывать сначала по углам, потом по центру, а затем уже пройтись по всему периметру, иначе его в процессе работ поведет.

Остается поставить замки, задвижки, покрасить полотно и ворота готовы!
