Проектирование беседок из дерева. С полом и без

Проектирование беседок из дерева. С полом и без

Еще беседки можно разделить на те, что с полом и без него. Беседки без пола ставятся на подготовленную площадку из тротуарной плитки, залитую бетоном, выложенную брусчаткой и т.п. Хотя никто не мешает строить прямо на траве. Только каркас должен быть обработан соответствующим образом: прямой контакт с почвой требует усиленных мер по защите. Если речь идет о деревянной беседке, ее пропитывают от гнили и грибковых поражений, если она из металла, обрабатывают составом от ржавчины.

Это деревянная каркасная беседка без пола. Обратите внимание, что крыша четырехугольная, а сама беседка со скошенными углами

Беседки с полом предполагают наличие фундамента. Чаще всего делают столбики. Их можно сложить из кирпича или бута, залить из бетона, поставить фундаментные блоки. Если есть у вас большие валуны с плоской верхушкой, на которые можно опереть постройку, используйте их. Но все это — если постройка легкая — на каркасе из дерева или металла. Для беседок из кирпича требуется ленточный фундамент , хоть и неглубокого заложения (на 20-30 см ниже уровня плодородного слоя).

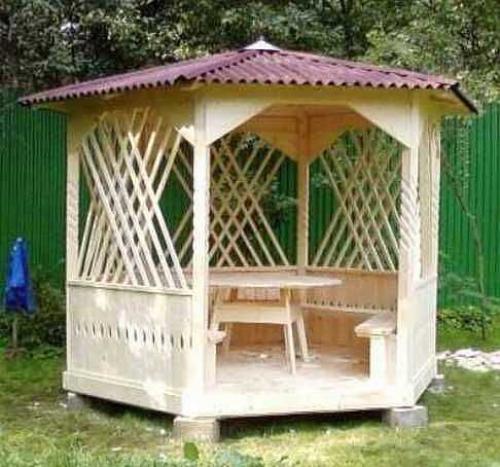

Это тоже беседка из дерева, но уже с деревянным полом. Потому она поднята на опоры. В ней оригинально отделана верхняя часть — переплет из обработанных тонких досок смотрится замечательно

Если хотите пол в беседке для дачи выложить плиткой, придется бетоном заливать утепленную плиту, а на нее уже класть морозостойкие виды плитки. Причем утепленная плита должна быть как минимум на 50 см шире во все стороны, чем постройка на ней. И эти 50 см делают под небольшим уклоном, чтобы стекала влага. Это собственно, отмостка , которая не даст промерзнуть грунту под беседкой. Так плитку не вывернет и она не потрескается.

Чертеж беседки 4х4. Беседка 4х4: что учесть при планировании и строительстве

Беседка 4 на 4 ‒ удобный вариант строения для летнего отдыха на природе. При грамотном выборе месторасположения отлично впишется в пространство сада или вблизи дома на дачном участке. Беседка площадью в 16 кв.м считается средней по размеру. Но если разместить компактно мебель, то здесь может отдыхать до 15 человек.

Разберем по шагам, как самому с нуля собрать каркасную конструкцию таких размеров.

Пользователи также ищут:

• Беседка 3х3 своими руками

Идеи проектов беседок 4*4 с фото

В фотогалерее собраны готовые варианты открытых и закрытых беседок четыре на четыре из различных материалов, с интересными вариантами комбинирования материалов, способов отделки.

Чтобы правильно выбрать место, нужно учесть ряд рекомендаций:

1. Если постройка будет основным местом для приема гостей, проведения торжеств, семейных застолий в летнее время, то будет практичнее расположить ее недалеко от дома.
2. Когда беседка служит уютным уголком для отдыха, наслаждения тишиной и красотой природы, то лучшее место для ее монтажа ‒ это сад.
   При планировке стоит учесть, какой обзор и вид будет открываться из беседки.
3. Когда постройка будет ярким акцентом в ландшафте участка, ее нужно расположить так, чтобы конструкция была хорошо видна со всех сторон. Сделать это лучше у входной зоны, на границе сада или возле искусственного водоема.
4. В случае, когда к границе участка примыкает соседский дом, установлен высокий сплошной забор, беседку лучше расположить глухой стенкой к забору, а открытой стороной во двор.
5. Наличие мангала или барбекю внутри постройки также имеет важное значение при выборе места расположения. Поскольку дым от костра не должен быть помехой жильцам дома и их соседям.

Беседка в 16 кв. м отлично впишется в ландшафт даже небольшого дачного участка. Тип конфигурации конструкции стоит выбирать исходя из частоты, сезонности использования.

Проектирование: чертеж, схема

Создание проекта на бумаге позволит четко увидеть размеры и расположение каждого элемента, выполнить расчет количества материалов.

На чертеже получиться изобразить вид конструкции в собранном виде. Отличным помощником в создании проекта станут компьютерные программы, в которых можно создать беседку в формате 3D.

Ключевые элементы, которые нужно изобразить на чертеже:

• мелкозаглубленный столбчатый фундамент ;
• ростверк, к которому будут закреплены столбы;
• опорные столбы;
• нижняя, верхняя обвязки;
• готовый каркас;
• крыша;
• стены и тип обшивки.

Поскольку беседка будет квадратной формы, крыша чаще всего создается четырехскатная вальмового типа, реже односкатная.

Материалы для изготовления

При создании каркаса беседки самыми популярными материалами считаются следующие:

• дерево (брус, штакетник, доска);
• кирпич;

Для обшивки стенок применяются:

• штакетник;
• доска;
• металлические решетки, ковка .

Фото: собираем каркас из бруса

Для настила крыши чаще используются:

• рубероид;
• металлочерепица;

Большинство владельцев дач все же останавливают свой выбор именно на пиломатериалах. Беседка из дерева отлично впишется в любой стиль ландшафта, станет отличным архитектурным дополнением участка.

Чтобы деревянная конструкция прослужила дольше, и не начала деформироваться,, перепада температур, все ее элементы. Если внутри или рядом будет расположен мангал, то стоит еще и нанести слой антипирена ‒ это повысит защиту дерева от внезапного возгорания.

Источник: https://doma-na-veka.ru/stati/besedka-s-barbekyu-svoimi-rukami-chertezhi-i-razmery-shema-razmeshcheniya-0

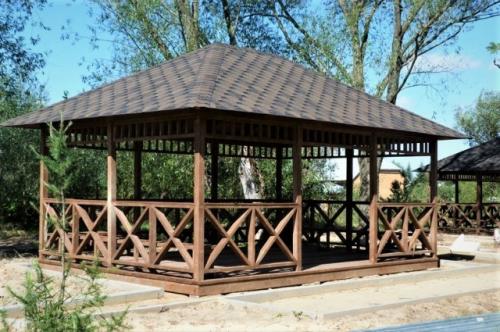

Проект беседки 6 н. Как мы делали нашу беседку – шаг за шагом

Рассказ от постоянного читателя сайта Greensector.ru и автора роликов на нашем Youtube-канале Юрия Денисовича (Приморский край)

Когда встал вопрос о строительстве беседки, мы с семьей долго искали подходящую конструкцию. Пересматривали фото в интернете, пробовали рисовать сами. Задача была построить что-то просторное, большое, но при этом не загромоздить двор, скорее украсить, подчеркнуть его. Нашли один вариант – прозрачная конструкция беседки с вальмовой крышей, ее и решили взять за образец.

Каждый пролет решили от столба до столба сделать по 2 метра. В общем, беседка получилась следующих размеров:

• Длина и ширина стен: 6х4 метра;
• Высота от пола до кровли: 2,3 метра;
• Кровля вальмового типа на 4 ската.

1. Устройство фундамента с расширительными швами под беседку

Под беседку отдали часть площади огорода, другого места не нашлось. Жалко было терять черноземный слой при устройстве фундамента, поэтому:

• Под всю площадь строения вырыли котлован;
• Чернозем из котлована переместили на соседние гряды;
• В качестве подушки плиты заложили строительный мусор, который накопился на участке.

Глубина котлована получилась приблизительно 40 сантиметров, где 35 см подсыпка, остальное планировалось под бетон, плюс над землей он должен был выступать еще на 10 см.

По периметру будущего монолита сколотили опалубку (размер 6200Х4200 мм), а из обрезной доски толщиной 2 см и шириной 15 см по всей площади сбили прямоугольные ячейки приблизительно одинакового размера. После заливки и отвердения бетона доски оставили в качестве наполнителя швов.

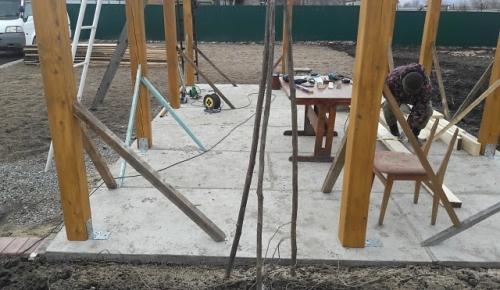

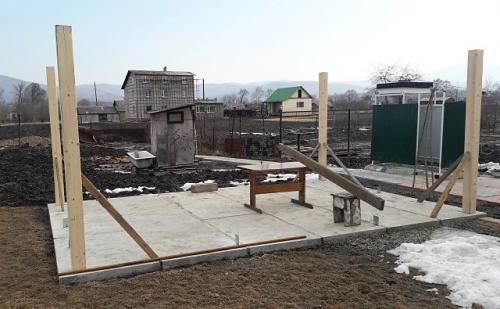

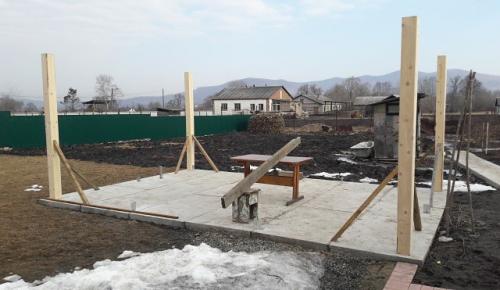

2. Установка опорных стоек каркаса

На лесопилке заказали брус для стоек сечением 150х150 мм, его на всю беседку достаточно было 10 шт по 2.4 метра, чтобы самостоятельно отторцевать в размер. Брус получили струганный, шлифовали своими силами.

Порядок работ по установке стоек:

• Сначала торцевали ручной циркуляционной пилой, чтоб получилось по 2.3 м, снимали с каждого края приблизительно по 5 см;
• По плите выполнили разметку угловых столбов из расчета длина от края до края стойки 6000 мм, ширина – 4000 мм, точность контролировали замером диагоналей;

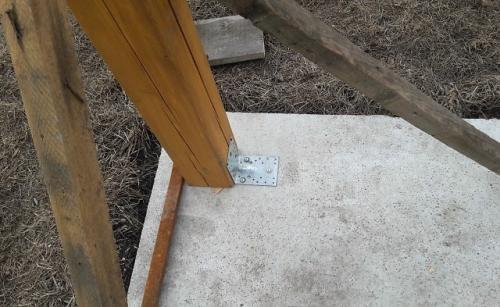

• Брус к основанию крепили при помощи оцинкованного уголка с размером полки 100Х100 мм;

• Дополнительно на каждый брус поставили временные распорки;
• По периметру стоек с внешней стороны натянули нить и разметили положение промежуточных столбов, соблюдая шаг 2 метра;
• Установили столбы и на один раз обработали для защиты лазурью марки «OSMO».

Поверх брусьев по периметру уложили обвязку доской 150Х50 мм, чтоб столбы укрепить, да и, вообще, эта доска в последствие стала опорой стропил вальмовой крыши.

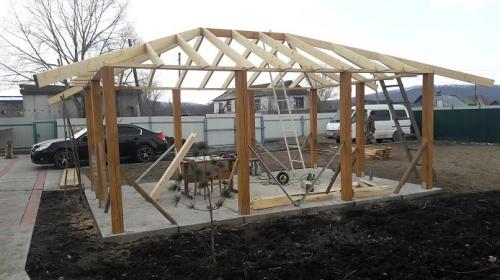

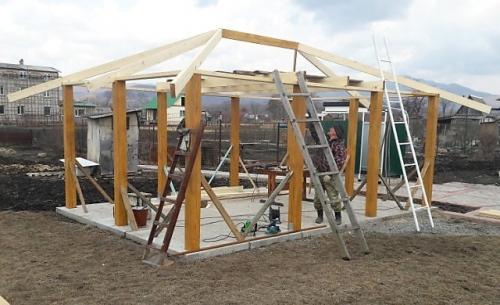

3. Монтаж каркаса вальмовой кровли

Четырехскатная крыша для беседки, одна из самых лучших в плане отвода осадков. Она имеет красивый вид и может быть реализована без установки дополнительных стоек для опоры стропил.

Для удобства работ на мауэрлат (обвязочную доску опорных стоек) кинули временный настил, чтобы можно было свободно перемещаться под пространством будущей крыши. В качестве материала для конька и стропил приобрели доску 150Х50 мм. Уклон, на вскидку, брали где-то 30-35 градусов.

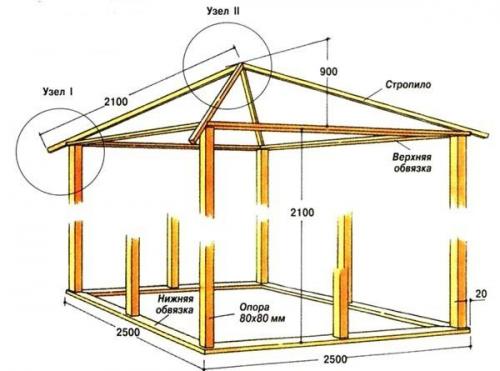

Проект беседки с расчетом материалов. Формула

Производя расчет материалов для строительства беседки,следует учесть следующие факторы:

• количество людей, одновременно находящихся в помещении: до 10 — диаметр 2,9 м;
• до 12 – площадь примерно 9 м2;
• до 14 ≈ 11 м2;
• до 20 ≈12 м2.

Конструкция для загородного участка

Формула расчета стоимости

Цена складывается: стоимость материалов +установка (стола+лавки) + пропитка + крыша + плиточные работы.

Пример расчета материала

1. На первом этапе определитесь с размерами будущего сооружения , чтобы понять, сколько материала нужно для беседки. В нашем примере представлен наиболее оптимальный вариант — 3х3 м.
2. Разметьте территорию и выкопайте ямы для фундаментных столбиков беседки – 9 шт.

Совет: для экономии используйте б/у кирпич, он не повлияет на качество постройки.

1. Сложите из кирпичей столбики (5 рядов по 2 шт.).
2. Выведите фундамент в горизонталь гидроуровнем.
3. Установите в угловые столбы металлические прутки Ø 10 мм. Оставьте сверху 200 мм для венцового бруса.
4. Положите сверху на столбики слой гидроизоляции .
5. Соберите из 5 брусьев размером 100х100х3000 мм основание . Вяжите их в местах пересечения «вполдерева», просверлите в брусе отверстия и насадите их на прутки в угловых столбах.
6. Приготовьте вертикальные стойки из бруса 100х100х2300 мм электрорубанком и сделайте фаску 10 мм .
7. Сделайте сверху на стойках пропил своими руками 40х100 , который пригодится для крепления диагональных балок.
8. Просверлите в нижнем торце стоек отверстие Ø 10 мм и насадите их на прутки .
9. Выровняйте стойки по вертикали и закрепите их временными подкосами . Дополнительно зафиксируйте их внизу шурупами.
10. Соберите на земле из бруса сечением 50х100 диагональную связку .Соедините их посередине «вполдерева», а по краям сделайте вырезы для установки в пропилы стоек.
11. Усильте место пересечения накладками из бруска сечением 40х40 . Сюда обопрется столб крыши беседки.

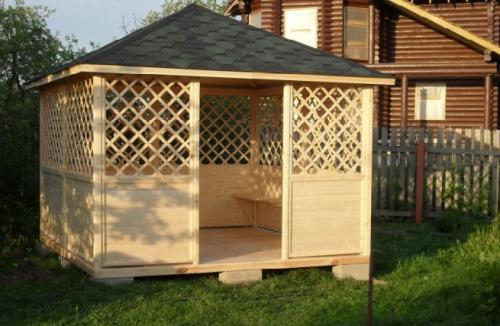

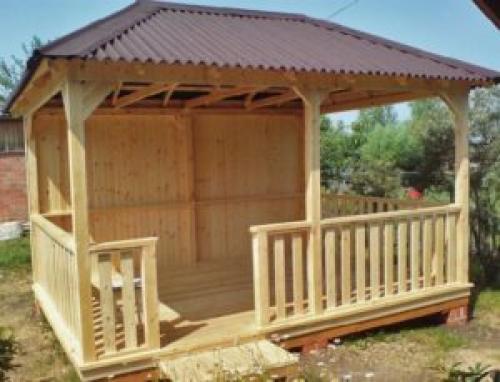

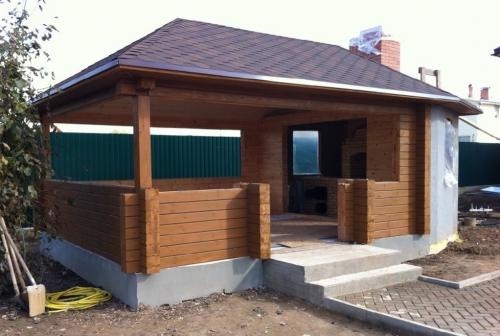

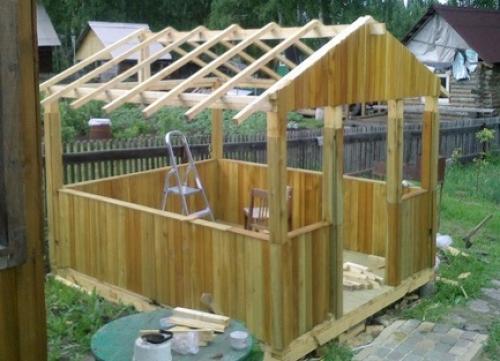

Чертеж беседки 2х3. Беседка 2 на 3 метра для дачи

Небольшая прямоугольная беседка – распространенное явление на даче. В частности, речь идет о конструкции 2 на 3 м. Она вмещает в себя до 6 человек и при этом дает возможность свободно перемещаться от сидений к двери. Однако это далеко не единственная особенность беседки площадью 6 м².

Актуальность беседки 2 на 3 метра

Понятно, что беседка 2 на 3 метра в первую очередь защищает своих пользователей от непогоды.

Но прямоугольная форма и площадь 6 м² также задуманы неспроста:

1. Во-первых, небольшую прямоугольную беседку можно возвести в любом месте за исключением холма – рядом с деревом, вдоль ограждений или под открытым небом;
2. Во-вторых, строительство беседки 2 на 3 своими руками приветствует любые стройматериалы – кирпич, бревно, брус, еврошифер и т.д.;
3. В-четвертых, пространство 2 на 3 м само по себе небольшое, но зато пригодное для создания разных интерьерных направлений;
4. В-третьих, при возведении прямоугольной беседки короткой стороной к северу, уровень промерзания ее внутреннего пространства уменьшается в разы.

А если вдоль небольшой стены, смотрящей на север, будет простилаться печь, то о каком-либо промерзании вообще не может быть и речи.

Прямоугольная беседка имеет одно- и двухскатную кровлю. Вальмовый и полувальмовый варианты не актуальны, т.к. тематический проект не располагает большой площадью.

Разновидность беседки 3 на 2

Тематическая беседка в готовом состоянии представляет собой прямоугольник 2 на 3 м. Кажется, что параметры проекта выяснены.

Однако не стоит забывать об используемых стройматериалах, выбирать которые приходится в зависимости от сезонности:

• Открытая беседка – металлическая ковка, профилированный брус, профилированные трубы;
• Полуоткрытая беседка – кирпич, бревно, профилированный брус;
• Закрытая беседка – кирпич, пеноблок, бревно, профилированный брус, стеклопакет.

Причем готовую конструкцию независимо от сезонности придется завершить кровлей, для которой также придется использовать определенный стройматериал – еврошифер или поликарбонат. Если прямоугольная беседка 2 на 3 метра представляет собой открытый павильон, то ставку надо делать на прозрачный поликарбонат. Остальные проекты приветствуют еврошифер.

Цельные стены, возведенные из прочных стройматериалов, долго хранят тепло и пригодны к обшивке для улучшения теплоизоляции. Поэтому кирпич, бревно и пеноблок лучше использовать для возведения закрытой прямоугольной беседки.

Строительство беседки размер 2 на 3

Выяснив сезонность дачного сооружения, нетрудно определиться со стройматериалом и методом его возведения. В частности, речь идет о каркасном и традиционном домостроениях.

Каркасный вариант предлагает:

1. Расчистить участок;
2. Устроить облегченный фундамент;
3. Установить поверх фундамента нижнюю обвязку;
4. Возвести вертикальные несущие столбы из бруса или профилированных труб;
5. Установить поверх несущих столбов верхнюю обвязку;
6. Устроить выше верхней обвязки стропильную систему;
7. Обложить стропила обрешеткой и завершить последнюю кровельным материалом;
8. Отделать проемы между несущими столбами;
9. Установить окна и двери при необходимости.

Традиционное домостроение предлагает использовать бревна, кирпичи или шлакоблок. Соответствующие стены укладываются сразу поверх нижней обвязки и будучи готовыми представляют собой цельную прочную основу, которая устойчивее каркаса. И хоть последний быстро возводится и не требует сложного фундамента, беседка из цельных стен всегда надежней.

Для каркасной беседки подходят блочный и свайный фундамент. Тяжелую беседку с цельными стенами лучше устаивать на ленточной или монолитной подложке.

В завершение

Типовая прямоугольная беседка выдает свои положительные особенности во время возведения и эксплуатации – быстро возводится, не требует много стройматериалов, радует уютом. Поэтому она популярна среди дачников, которые не хотят тратить много средств на проект, но зато желают возвести прекрасное временное пристанище.
