Укладка теплого пола в стяжку. Теплоизоляция под плитой теплого пола

Укладка теплого пола в стяжку. Теплоизоляция под плитой теплого пола

После устройства гидробарьера под водяной пол, необходимо принять меры, по сокращению потерь тепла, максимально уменьшив его отток в перекрытие или грунт. Укладка теплоизолирующей подложки – важный момент, от которого зависит микроклимат в помещении и расходы на энергоносители. В качестве утеплителя должны применятся материалы, имеющие низкий коэффициент теплопроводности, высокую прочность, устойчивость к динамическим воздействиям. При этом наиболее востребованные:

• минеральная вата, выпускаемая в виде гибких матов или рулонов. Вместе с тем, несмотря на высокие теплоизоляционные свойства, она сминается под нагрузкой, поэтому прослойку из неё монтируют в пространства между лагами под сухие стяжки либо деревянные полы. При использовании минваты подогрев полов получает максимальный КПД, но только при правильном подходе к вопросу гидроизоляции;
• пробковые щиты – имеют хорошую прочность, но высокую степень гигроскопичности. Они, как и минеральная вата, требуют обустройства дополнительных слоев паро- и гидроизоляции;
• теплоизоляционные плиты на основе пенополистирола. Изготавливаются методом экструзии, в результате чего их отдельные гранулы пенополистирола спекаются, образуя прочный материал с низкой теплопроводностью.

Именно теплоизоляционные пенополистирольные плиты способны достаточно хорошо сокращать теплопотери, свободно выдерживая механические эксплуатационные нагрузки. Для теплоизоляции системы водяного теплого пола отлично подходит пенополистирольная продукция  с нанесенным фольгированным слоем, который отражает большую часть теплового излучения внутрь помещения. Также широко используются профильные маты из пенополистирола – с «бобышками». На их преимуществах и недостатках стоит остановиться подробней.

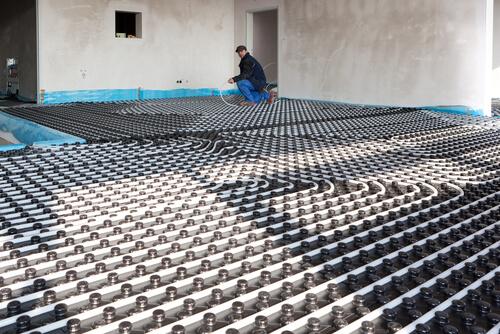

Виды профильных матов, их особенности и применение

Прототипом профильных матов являются стандартные пенополистирольные плиты прямоугольной формы, но для ускорения и упрощения фиксации трубных контуров предусмотрены цилиндрические выступы высотой 20-25 мм. Укладка теплого пола с использованием теплоизоляции подобного типа позволяет исключать смещение трубопроводов при заливке стяжки.

Чтобы тепло расходовалось по назначению, выбору матов стоит уделить особое внимание. Размеры профильных матов у каждого производителя свои, а их толщина лежит в пределах 10-50 миллиметров. Они рассчитываются для установки трубы определенного диаметра. Поэтому при их выборе необходимо учитывать следующие моменты:

• наличие верхнего ламинирующего слоя, где особого внимания заслуживают маты с фольгированным покрытием. Оно поможет увеличить эффективность системы и гарантирует сохранность утеплителя;
• маты для системы теплый пол в обязательном порядке должны соответствовать диаметру труб и шагу их укладки, потому что нестыковки в этих вопросах – довольно частое явление;
• толщина матов должна подбираться в зависимости от степени утепленности пола и толщины будущей стяжки. Важно также обратить внимание на характеристики помещения, и если речь идет о низких потолках, придется использовать маты минимальной толщины. Не стоит также злоупотреблять чрезмерным запасом по теплоизоляции, если полы и без того достаточно утеплены. Это относится уже к вопросу экономии личных финансов.

Какими бы качественными ни были профильные маты, используемые при монтаже водяного теплого пола, многое зависит от правильности их укладки. В любом случае, стоит оборудовать гидроизоляционный подкладочный слой. Зачастую бывает достаточно полиэтиленовой пленки. Дальнейшая укладка матов не сложнее детского конструктора – соседние элементы также легко соединяются в единый ковер при помощи замкового профиля на краях листов. В случае с легкими матами, придется побеспокоиться о дополнительном креплении к полу. Для этого лучше использовать подходящий клей уже совместно с адгезивной гидроизоляцией, например, цементно-полимерной .

Важно! Не рекомендуется для фиксации матов к полу применять металлический крепеж, так как он нарушает целостность гидроизоляции.

Теплый пол под стяжку, какой лучше. Какие виды стяжек подходят к водяному теплому полу

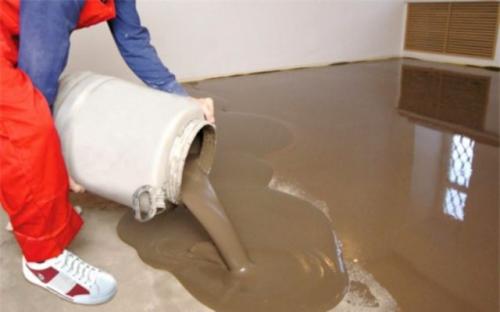

Для создания основания под напольное покрытие, трубы отопления заливаются цементным раствором — стяжкой. Последняя бывает:

• сухая;
• полусухая;
• мокрая.

Водяной теплый пол.

Стяжка мокрого типа заливается цементным раствором с добавлением песка. Это наиболее простой и легкий способ закрыть трубы отопления, не требующий определенных навыков от исполнителя и специального оборудования. Раствор можно замешать в большой емкости перфоратором, не прибегая к бетономешалке.

При финансовом достатке можно купить не компоненты смеси, а готовый к употреблению сухой раствор, где уже соблюдена пропорция между добавками, песком и цементом — достаточно налить воды и размешать. Еще один плюс такой стяжки в том, что она самая тонкая и, следовательно, меньше крадет объем помещения.

Состав твердых компонентов полусухой стяжки аналогичен мокрой стяжке (цемент, песок из карьера, фибра и пластификатор). Отличие в количестве воды — всего 1/3 от объема смеси.

Укладывать полусухую стяжку самостоятельно довольно сложно. Нужна в обязательном порядке бетономешалка (вручную размешать затруднительно, а то и невозможно) и виброплита. Проблемы с оборудованием можно решить — взять в аренду, но без опыта работы с вибратором можно испортить проделанную работу.

Смесь придется покупать в готовом виде — трудно угадать с количеством пластификатора.

Вывод: от полусухой стяжки пола лучше отказаться, если планируется выполнять работы своими руками.

Сухая стяжка выполняется из сыпучих материалов (керамзит). После выравнивания засыпки, на нее настилаются листы фанеры, гипсоволоконных плит или ДСП под финишную отделку пола. Все материалы доступны по цене. Их можно найти в любом крупном строительном магазине. Простая технология позволяет выполнять работы самостоятельно.

У этого способа выполнения стяжки два существенных минуса:

• Толстый слой стяжки — достигает 8-12 см. Поэтому в помещениях с низкими потолками засыпать отопление керамзитом не рекомендуется;
• Плохая проводимость тепла от труб к полу.

Сильные и слабые стороны каждого вида стяжки подробно рассмотрены в работах: « Преимущества и недостатки полусухой стяжки пола » и « Стяжка пола с фиброволокном ».

Водяной теплый пол в стяжку. Толщина стяжки для водяного тёплого пола – определим оптимальный размер

Сегодня полы с обогревом набирают всё большую популярность. Согласно технологии монтажа, установка водяных или электрических тёплых полов подразумевает наличие финишной стяжки.

Наиболее распространённый её вид — цементно-бетонный раствор, который придаёт прочность сооружению, защищает элементы конструкции от перегрева и повреждений.

Что влияет на толщину тёплого пола

Основной компонент, который оказывает существенное влияние на толщину конструкции водяного тёплого пола — стяжка. Её размер играет важную роль при монтаже инженерных водяных коммуникаций, без неё пол не получится идеально ровный, а система не будет правильно работать.

Размер заливочного слоя для водяной тёплой системы следует рассчитывать для каждой комнаты в отдельности.

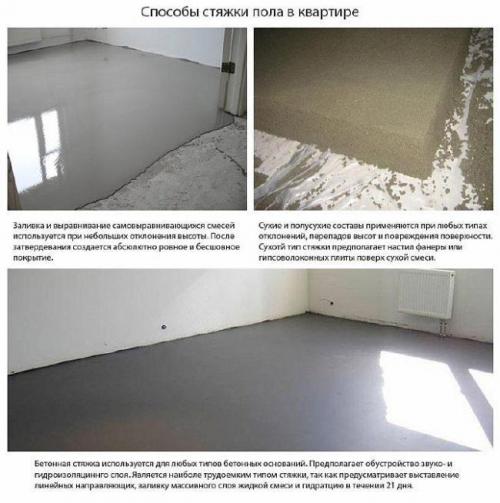

Существуют следующие виды стяжки: мокрая, полусухая и сухая:

1. Мокрая — это раствор из цемента и песка, разбавленный водой. Допустимая для использования марка цемента не ниже М-300, а песок просеянный, карьерный. Для полов с обогревом рекомендована смесь с добавками, в качестве которых применяются пластификаторы и фибра.
2. Полусухая — состоит из аналогичных компонентов, что и в мокром виде, лишь уменьшено содержание воды.
3. Сухая — это сыпучий материал (керамзит).

Кроме того, бетонная основа различается по величине. На её размер влияет:

• предназначение помещения и самого пола;
• чистовое покрытие, которое планируется монтировать;
• вид черновой основы — бетонная, деревянная или грунт;
• размер труб — чаще используется изделие с внутренним диаметром 16 мм, и 20 мм внешним;
• высота потолков;
• планируемая температура в помещении.

Также, на толщину бетонного слоя оказывают влияние условия, при которых будет монтироваться водяной тёплый пол, марка цемента и характеристики армирующего изделия.

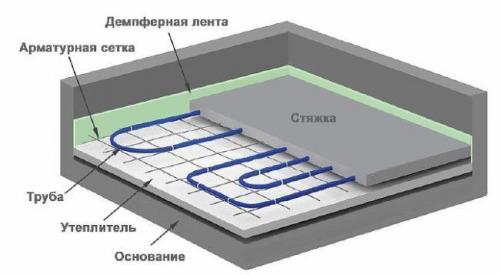

Описание «пирога»

Стандартный «пирог» водяного тёплого пола выглядит следующим образом:

• основание — бетонное, деревянное, или черновая стяжка;
• гидроизоляция — плёнка из полиэтилена (при близком расположении грунтовых вод);
• демпферная лента — необходима для компенсации температурных расширений, она размещается по периметру комнаты, в местах монтажа усадочных швов, на стыке стен и пола;
• теплоизоляция — в качестве утеплителя используются пенополистирольные плиты, стандартная толщина 1 см;
• гидроизоляция — полиэтиленовая плёнка;
• армирующая сетка — средний размер диаметра прутьев 1 мм;
• нагревательные элементы (трубы из металлопластика, полипропилена или PEX);
• стяжка из бетона — рекомендовано осуществлять заливку по маякам, тогда проще будет выровнять поверхность;
• подложка;
• напольное покрытие.

Толщина стяжки водяного тёплого пола

При сооружении водяного отопления полов, огромное значение имеет правильный расчёт толщины укладываемого бетона. При наличии тонкого слоя значительно уменьшается расход энергии, но обогрев будет не равномерным, что приведёт к выходу из строя всей системы.

Если у водяного тёплого пола высота бетонной прослойки большая, то КПД всей системы снижается, увеличиваются расходы на топливо, но зато поверхность будет прогреваться равномерней.

К сведению! При использовании плитки, как финишного покрытия, толщина стяжки из бетона может быть 5 и более см, так как плиты имеют высокую теплопроводность. При укладке ламината который является плохим проводником тепла, глубина слоя делается небольшая.

Укладка кабеля теплого пола в стяжку. Монтаж электрического теплого пола в стяжку своими руками

В данной статье рассмотрим пошаговые рекомендации по монтажув стяжку, что позволит без труда выполнить установку самостоятельно.

Вы уже приобрели нагревательный кабель теплого пола для монтажа в слой стяжки. Монтаж нагревательного кабеля выполнять лучше всего в определенной последовательности, которую мы и распишем.

Выбор места для установки терморегулятора

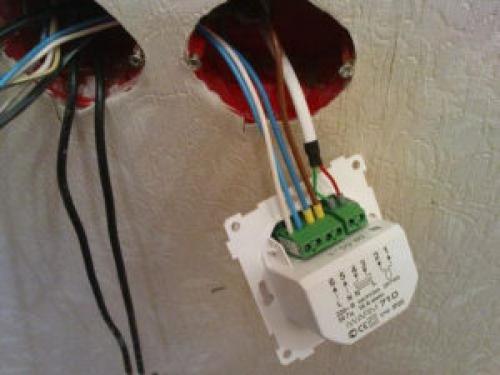

До начала монтажа нагревательного кабеля — необходимо выбрать и подготовить место под установку , устройства управляющего теплым полом, и внешнего датчика температуры пола.

Терморегулятор устанавливается в удобном месте на высоте 0,4 — 1,7 м от пола, но с учётом дальнейшей расстановки мебели так, чтобы она не перекрывала доступ к терморегулятору.

При монтаже тёплого пола в помещениях с повышенной влажностью (ванная комната, сауна, бассейн), терморегулятор надо устанавливать снаружи помещения.

В намеченном месте стены вырезается отверстие для установки в него глубокого (что облегчит Вам подключение терморегулятора в дальнейшем) подрозетника. Далее, по стене вниз штробится канавка примерно 2 см × 2 см для укладки в неё гофротрубки (или металлопластиковой трубы) диаметром 16 мм с датчиком температуры и, отдельно, «холодного конца» нагревательного кабеля.

К месту будущей установки терморегулятора подводится кабель питания ∼220 В, с учетом мощности теплого пола и типа домовой проводки. Наиболее часто использование кабеля 3х2,5 (3х1,5) если электрическая проводка в доме выполнена по 3-х проводной схеме или 2х2,5 (2х1,5) если электрическая проводка в доме выполнена по 2-х проводной схеме без использования заземления.

Толщина стяжки для электрического теплого пола под плитку. Рекомендации по выполнению стяжки

Все мероприятия, связанные с обеспечением плоскостности пола с помощью цементно-песчаных составов, должны выполняться в соответствии с требованиями, регламентированным строительными нормами и правилами.

В СНИП указаны основные параметры, которыми должны обладать цементные стяжки покрытия:

• минимально допустимая толщина;
• прочностные характеристики;
• потребность выполнения гидроизоляции;
• размер слоя, закрывающего коммуникации;
• необходимость укрепления арматурой;
• требования к расположению деформационных швов.

В зависимости от применяемого для ее выполнения состава, толщина изменяется. Минимальная толщина состава на основе песка и цемента, согласно требованиям СНИП, для жилых помещений составляет не менее 20 мм. Для цементных смесей с добавлением полимерных волокон допуск уменьшен до 15 мм. Правила регламентируют, что при обеспечении наклона поверхности, наименьшая толщина стяжки на участках, расположенных рядом с лотками, трапами, должна быть не меньше 20 миллиметров. Отклонение от плоскостности не должно превышать 4 мм.

При заливке цементной стяжки своими руками, домашние мастера редко обращают внимание на требования, изложенные в СНиП

Барьер для гидроизоляции необходим в ситуациях, указанных СНИП, когда существует возможность переувлажнения слоя.

При толщине стяжки более 5 сантиметров, она подлежит армированию. Это требование прописано строительными нормами и правилами для жилых помещений, в которых на поверхность пола действуют небольшие и средние усилия. Благодаря армированию основание пола приобретает дополнительную прочность, не растрескивается. При меньшей толщине не требуется обязательное армирование. При необходимости устанавливаются стальные прутки, например, если полы эксплуатируются в условиях перепадов температуры. Черновые цементные покрытия не усиливают арматурой, так как основные усилия воспринимает находящийся сверху слой.

Деформационные швы указываются на технологической карте покрытия, учитывающей все параметры. Документ необходим при обустройстве больших площадей. Он является проектом, содержащим сведения об очередности выполнения операций, свойствах применяемых материалов, расположении швов и расстоянии между ними, которое не должно превышать 6 метров.

Нормы предусматривают выполнение стяжки, если требуется:

• Спланировать поверхность основания.
• Зацементировать магистрали.
• Равномерно распределить усилия по слоям.
• Выполнить расположение пола под уклоном.
• Обеспечить теплоизоляцию пола в соответствии с нормами.

Создаваемая строителями поверхность обязательно должна соответствовать требованиям СНИП как по конструктивным особенностям, так и по эксплуатационным характеристикам и воспринимаемым усилиям. Технические требования к подстилающим прослойкам и грунтам, воспринимающим нагрузки, регламентированы разделами строительных правил.

В таблицах, прилагаемых к строительным нормам, указаны данные для выбора покрытия, необходимого для конкретного помещения, и обеспечения его прочности.

Теплый пол в стяжку или под плитку. Электрический теплый пол – пленочный или кабельный?

Сразу отметим, что самого экономичного варианта электрических ТП не существует – любые нагревательные системы потребляют энергию одинаково (в равных условиях). При выборе учитываем другие критерии: стоимость, тип покрытия, назначение помещения и так далее. Наши рекомендации:

1. Лучший теплый пол под плитку – кабельные маты, на втором месте греющий кабель в стяжке. Маты идут с более тонким нагревательным проводником, поверх сразу укладывается кафель на тонкий слой строительного клея 2…3 см. Термопленку применять не стоит.
2. При монтаже электрического пола на этапе строительства либо капремонта однозначно выбирайте кабель, желательно – саморегулирующийся. Вариант подходит для всех видов покрытий и помещений, в том числе ванных комнат, санузлов, кухонь.
3. Если вы не хотите разбивать существующую стяжку, берите греющую полимерную пленку и закладывайте под линолеум или ламинат. Теплоотдачу подбирайте по типу напольного покрытия (от 130 до 230 Вт/м²).
4. В помещениях с повышенной влажностью – ванных, туалетах – пленочный ТП применять не рекомендуется. Контакты в полу защищены битумными накладками, которые со временем могут потерять изолирующую способность, не исключено поражение током.

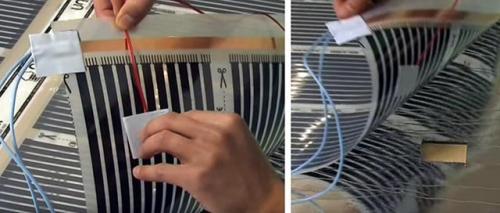

   Монтаж термопленки – на фото показаны битумные накладки, которые закрывают электрические клеммы с обеих сторон

5. Пленочные теплые полы уместны в любых сухих комнатах с низкими порогами, не позволяющими устроить полноценный «пирог» – утеплитель + цементная стяжка.
6. Если ТП планируется использовать в качестве основного отопления, однозначно заливайте бетонный монолит с кабелем. Пленка с большой теплоотдачей станет нагреваться до высокой температуры, возможна порча покрытия.

Источник: https://otoplen-dom.ru/stati/teplyy-pol-v-styazhku-pravilnoe-stroenie-sistemy-pirog-teplogo-pola-s-greyushchim-kabelem-v

Как уложить электрический теплый пол под ламинат. Энергетическая ценность

Теплые полы под ламинат электрические

Любые деревянные покрытия, к коим можно отнести и ламинат, считаются теплыми, то есть плохо проводящими тепловую энергию. Но это вовсе не означает, что смонтировав его у себя дома, вы автоматически получаете поверхность, по которой можно перемещаться босиком.

Да, он будет теплее линолеума и тем более плитки, но для полноценного контакта этого недостаточно. Именно поэтому под ним также обустраивают систему теплых полов.

• Теплые полы – это дополнительная система отопления, применяемая как совместно с основным, так и самостоятельно, при достаточной энергоэффективности строения. Применение таких систем особенно актуально именно там, где подогревать полы снизу нечему, например, снизу находится неотапливаемый подвал или речь идет о балконе, где под перекрытием будет вообще улица.
• Работающий теплый пол подразумевает эксплуатацию напольного покрытия в нестандартном режиме, и если плитка керамическая прекрасно нагреется и не почувствует изменившихся условий, то далеко не каждый ламинат без последствий перенесет это.
• И дело тут не только в температурном расширении, которое может покоробить и вздуть ламинат, особенно при неправильной укладке. Отдельные сорта являются настолько хорошими теплоизоляторами, что попросту не будут пропускать тепло снизу, сильно снижая КПД электрического прибора.

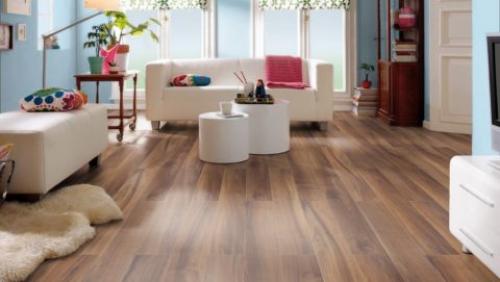

Комната с уложенным ламинатом

• С целью устранения данных проблем производителями были выпущены специальные модели ламинированных покрытий, которые способны переносить нагрев с минимальным расширением и при этом эффективно пропускать сквозь себя тепло к поверхности. Их структура более плотная.
• Все изделия имеют маркировку рабочей температуры. Указанные в ней значения крайне не рекомендуется превышать, так как никто тогда не гарантирует качественного результата.

Символ, обозначающий возможность укладки покрытия на теплый пол

• Также в технических характеристиках указывается коэффициент теплового сопротивления, из которого мы и сможем узнать, насколько эффективно будет пропускаться тепло. Например, согласно установленным в Европе нормам, значение этого показателя не должно превышать 0,15м2*К/Вт. Если оно будет выше, то тепло эффективно проходить не будет.

Совет! Если вами применяется электрический теплый пол под ламинат, который будет расположен под подложкой, например, кабельный или греющие маты, то к данному коэффициенту следует прибавлять сопротивление подложки, которая, как известно, также является прекрасным теплоизолятором.

Электрический теплый пол в стяжку. Расчет материала

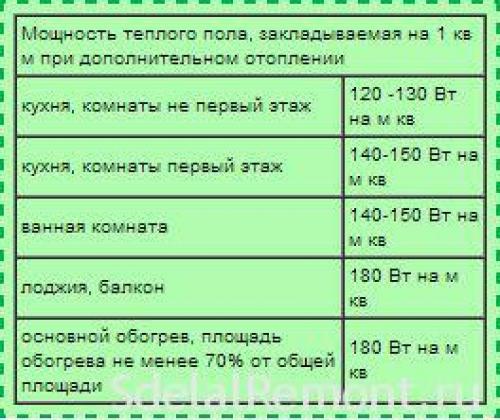

Некоторые производителя предоставляют своим потребителям готовые таблицы, которые позволяют определиться с тем, какое именно количество элементов теплого электрического пола следует приобрести для качественного монтажа.Многое будет зависеть от самого помещения, от его теплопотерь. Это позволит определить необходимый шаг укладки нагревательных элементов, которые будут покрывать всю возможную площадь. Стоит отметить, что при использовании электрического теплого пол а в качестве основного источника тепла, нагревательный кабель под стяжку из бетона должен покрывать более 70% площади всего помещения.

Проще производить расчеты при использовании в работе инфракрасного теплого пола . Достаточно лишь приобрести то количество элементов отопления, которые будут покрывать определенную заранее площадь в комнате.

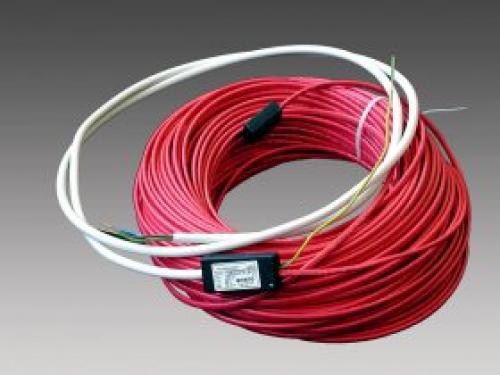

Электрический кабель рассчитывается исходя из длины его для подключения к проводке, к терморегулятору, от счетчика и другим элементам теплого пола. Не лишним будет даже иметь некоторый запас, чтобы при устройстве теплого пола не пришлось отвлекаться от работы.

Когда выполняется монтаж электрического теплого пола , то сразу же стоит забыть о прямом подключении всех компонентов напрямую к розетке. Это делать категорически запрещено в целях собственной же безопасности.

Не лишним будет проверить электрический ввод в квартире или доме, который должен выдерживать всю нагрузку и с запасом от теплого пола. В противном случае придется заменять его на соответствующий, а также устанавливать соответствующие предохранители (автоматы).
