Как правильно собрать каркас дома из дерева. В чем суть построек из каркаса?

Как правильно собрать каркас дома из дерева. В чем суть построек из каркаса?

Сперва разберемся с каркасными технологиями. Что значит «каркасный дом»? Это, как правило, деревянные постройки, в основе которых лежит каркас. Каркас можно сделать из сухого цельного или клееного бруса.

Он устанавливается на фундамент , фиксируясь к нему с помощью обвязки. Все работы можно выполнять своими руками, так как работа с деревом не требует каких-то особых навыков, которыми не обладает среднестатистический мужчина. Как правильно собрать каркас – мы рассмотрим позже.

Схема каркасного дома

Следующий этап – это утепление и гидроизоляция. Мы утепляем каркас так, чтобы стена стала похожа на многослойный пирог. На каркасе фиксируется утеплитель , чаще всего минеральная вата.

Она укладывается внахлест и приклеивается. Можно использовать рулонный, маты, жидкий наносной, пенополистирол и другие виды утеплителя. Снаружи дом можно дополнительно утеплить плитами пенопласта, произведя ветрозащиту и шумоизоляцию.

Гидроизоляция проводится пленками и мембранами. Они защищают стены от попадания влаги внутрь.

Пароизоляция в каркасном доме – важный элемент стены. Без нее стена покрывается конденсатом, а кроме того – влага скапливается в точке росы, которая приходится на центр утеплителя. В результате утеплитель быстро приходит в негодность, а стены покрываются грибком и плесенью.

Хорошая пароизоляция выполняет роль вентиляционных зазоров, однако это касается современных мембран, а не пленок.

Пленки существенно дешевле, однако не так функциональны. Правильно собранный пирог стены гарантирует теплоту дома и уменьшает его энергопотери.

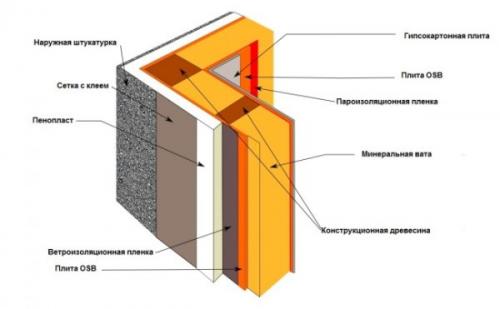

Каркасный дом в разрезе

На следующем этапе начинку стены обшиваем листами ОСБ-3. Места стыков желательно пропенить, обеспечив отсутствие мостиков холода.

Далее выполняем внутреннюю и внешнюю отделку. Внутренняя стена чаще всего оклеивается обоями, а внешняя сторона идет под покраску.

Однако также можно использовать сайдинг, блок-хаус, отделку камнем, «под кирпич», «под брус» и любую другую.

О финских домах, построенных по каркасной технологии , вы можете прочитать здесь. А о канадских каркасных домах — тут.

Маленький каркасный дом своими руками. Как быстро и недорого построить каркасный дом своими руками

Каркасный дом – это прекрасная возможность обзавестись собственным комфортным жильем за приемлемые деньги и в короткий срок. Но чтобы первый сильный ветер или пучение грунта не сложили его как карточный домик, необходимо знать четкую последовательность выполнения работ и некоторые секреты каркасного строительства. Приводим пошаговую инструкцию, как правильно.

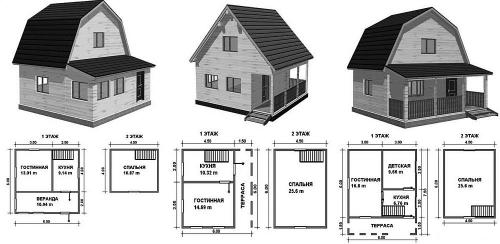

Дизайн-проект и чертеж дома

Существенно сократить сроки строительства, избежать многих ошибок и уменьшить расход материалов вам поможет дизайн-. Но это не только проработка интерьера комнат. Дизайн-проект включает в себя и чертежи . Для фундамента, стропильной системы и каркаса стен они просто необходимы.

Чертежи помогают рассчитать расход строительных материалов и нагрузку на конструктивные элементы. В них отражены размеры всех деталей и узлов, их пропорции и способы соединения, разводка инженерных коммуникаций.

Для разработки дизайн-проекта и чертежей вы можете обратиться к профессиональным проектировщикам или попробовать освоить специализированные программы. Для примера: ArchiCAD, Arcon, WoodEngine, CadWork. Однако учтите, что некоторые программы требуют покупки лицензионного ключа и время на освоение.

Укладка фундамента под каркасный дом

Каркасный дом может быть самостоятельно возведен вами на плитном, свайном, столбчатом или ленточном фундаменте. Каждый имеет свои достоинства и недостатки, подходит для определенного типа грунта. Как определить, какой из них выбрать?

Анализ грунта на участке под строительство

Фундамент, подобранный в соответствии с особенностями грунта, – не просто надежная основа всего строения. Это еще и рациональное использование ваших денежных средств. Не всегда каркасному дому нужен дорогостоящий плитный илиглубокого заложения.

Сделать правильный выбор поможет анализ земли , взятой со строительного участка. Что он поможет определить:

1. Глубину залегания грунтовых вод. Если они протекают близко к поверхности почвы, придется отказаться от устройства погреба.
2. Качественный состав земли (мелкий песок, гравий, глина и др.). Наилучший вариант для строительства –гравийный грунт, наихудший – мелкопесчаный.
3. Глубину промерзания грунта. Чем она больше, тем более трудоемкими и дорогостоящими будут работы по закладке фундамента.

Для исследования можно самому выкопать яму глубиной не менее полутора метров, взять пробы земли и отнести их в лабораторию. Менее трудоемкий вариант – приглашение инженеров-геологов непосредственно на строительную площадку.

Особенности ленточного фундамента

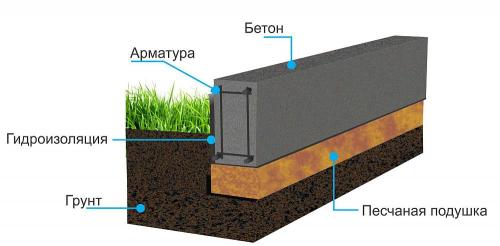

Ленточный фундамент представляет собой замкнутый контур из армированного бетона. Его прокладывают под несущими стенами дома по всей их длине.

Несмотря на трудоемкость и дороговизну укладки, ленточное основание является оптимальным вариантом для каркасного дома. Оно имеет большую несущую поверхность, позволяет обустроить подвал и выполнить строительные работы даже на пучинистом грунте.

Последовательность возведения ленточного фундамента:

1. Рытье траншеи и укладка песчаной подушки на ее дно.
2. Гидроизоляция стенок траншеи.
3. Монтаж деревянной опалубки.
4. Сборка и установка армирующей сетки.
5. Заливка опалубки бетоном и его уплотнение.

Высота ленточного фундамента должна быть минимум в 2 раза больше его ширины. При таких условиях в нем не возникает поперечная деформация.

Свайно-винтовой фундамент – простое и доступное основание для дома

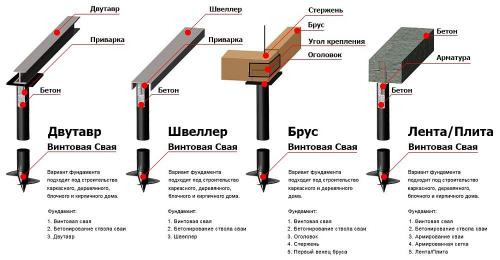

Свайно-винтовой фундамент позволяет без опыта строительства возводить жилой дом на слабых и участках с неровным рельефом. Он становится надежной опорой для стен, так как сваи прочно цепляются за твердые породы ниже уровня промерзания грунта.

Винтовые сваи – металлические стержни, на заостренные концы которых приварены лопасти. Такая конструкция позволяет просто вкрутить их в землю, как сверло. Это можно сделать с помощью привлеченной специальной техники или вручную. Но в последнем случае понадобится не менее трех человек.

Укладка столбчатого фундамента

Столбчатое основание возводят только на стабильных грунтах с высокой несущей способностью.

Работы выполняют пошагово:

1. По выбранному периметру в земле бурят круглые скважины.
2. В них устанавливают связанный из арматуры металлический каркас.
3. Опускают в скважины опалубку из обсадных труб.
4. Обрезают надземные элементы по одному уровню.
5. Заливают скважины бетоном и уплотняют его.

Высота оголовков (надземная часть столбов) не должна быть меньше 400 мм. В противном случае древесная обшивка пола будет гнить от постоянного воздействия влаги.

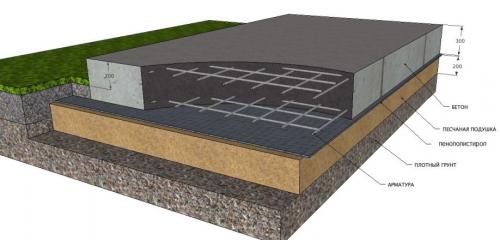

Плитный фундамент – когда немалые вложения оправдывают себя

Плитный фундамент по праву считается самым дорогостоящим. Это связано с большой несущей площадью, которая является главным достоинством монолитного основания.

Построенный на такой плите дом защищен от перекосов, ведь даже при воздействии сил морозного пучения он двигается вместе с фундаментом.

Технология укладки основания предполагает

1. Снятие верхнего слоя почвы (плодородного).
2. Укладку геоткани, засыпку песчано-гравийной подушки и ее трамбовку.

Высота плитного основания обычно составляет 100 мм .

Каркас из бруса 100х100. Виды бытовок и каркасов

Есть три вида каркаса для бытовки:

• металлические;
• деревянные;
• переносные.

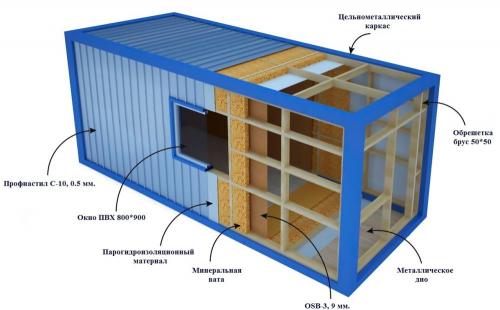

Лучшим по качеству вариантом для бытовки дачной считается каркас из металла . Получается, что деревянная каркасная конструкция встроена в сварной каркас из стальных швеллеров и угловых стоек. Это довольно дорого, зато прочно и долговечно. Сталь защищает дерево от деформаций, позволяет перевозить конструкцию в собранном виде. Для частного строительства с малым бюджетом деревянно-металлический каркас бытовки — не самый подходящий вариант.

Классическая деревянная бытовка хороша всем, кроме транспортировочного потенциала в собранном виде. Каркас из бруса 100х100 мм для перевозки обязательно придется разбирать, поэтому лучше оставить ее на участке в виде подсобного помещения.

Для этого дачную бытовку изначально ставят на более прочный фундамент, оснащают внутренней и внешней декоративной обшивкой, продумывают дополнительные удобства. Экологичность, нормальная теплоизоляция и низкая стоимость — несомненные плюсы каркасной бытовки из дерева. И еще они органично вписываются в загородный ландшафт.

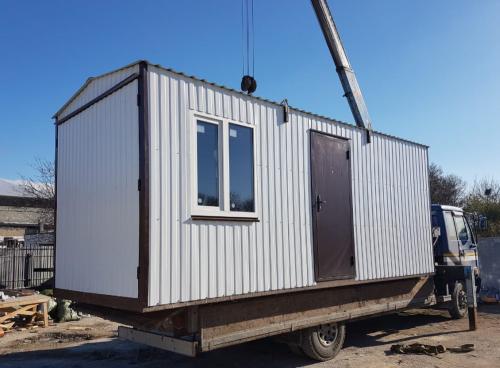

Переносная бытовка — оптимальный выбор для строительного бизнеса, когда временное жилье рабочих надо перевозить с точки на точку. Передвижные бытовки также бывают из металла и дерева. Первые – небольшие строительные вагончики с каркасом из профилированной трубы 40х60 с лагами из трубы 40х40.

Если же каркас переносной бытовки выполнен из дерева, он обязательно утолщенный (брус основных балок берется не менее 100х150 мм). Особая отделка изнутри и снаружи не требуется. Минусы переносных моделей существенны: большой вес, дорогие материалы для стен (гидро-, теплоизоляция, профнастил снаружи, ДСП внутри), много сварочных работ.

Каркас дома из бруса своими руками. Нижняя обвязка

По сути, самым важным этапом строительства каркасного дома является сборка каркаса. Можно сказать, что с его возведением дом на 70% готов. Подразумевается, что к началу сборки уже готов. Что ж, приступаем к возведению каркаса. Вначале делаем нижнюю обвязку — периметр нашего дома. У нас есть такой фундамент:

Укладываем подкладочный рубероид в 3 слоя на цоколь и подпорные столбики и начинаем делать нижнюю обвязку. Она собирается из бруса сечением 150х150 мм, предварительно тщательно обработанного биозащитным составом — так как это единственное незащищенное и контактирующее с атмосферой место. Углы и стыки соединяются в пол бревна. Места соединений обрабатываются биозащитой и, чтобы не оставалось мостиков холода, до скрепления пропениваются. Пока пена не застыла, брусья соединяются либо 120 мм гвоздями, правда при их забивании не застывшая пена может полностью выдавиться, либо 127 мм саморезами по дереву. Чтобы они легче заворачивались, имеет смысл предварительно просверлить под них отверстия в верхнем бревне. В итоге получим такую картину:

Обращаю внимание, что, соединяясь с обвязкой, подпорная балка краем лежит еще и на цоколе. Так как брусья необходимо укладывать как можно ближе к краю цоколя, то все размеры должны быть тщательно выдержаны. Ошибка в пару сантиметров и вы получите ступеньку, на которой будет скапливаться вода, и обвязка будет постоянно мокнуть и, как следствие, гнить. Места соединений 6 и 3 м кусков, лежащих на фундаменте не принципиальны, так как они полностью лежат на цоколе, и вертикальная нагрузка на них распределяется равномерно по всей длине. Брусья обвязки, идущие по наружной стороне веранды, скрепляются на краю 3-х метровой выступающей части фундамента, то есть в районе угла прихожей. Здесь как раз необходимо подобрать брус длиной больше стандартных 9-ти метров. Кроме того, крепить обвязку к цоколю я намеренно не стал — к чему лишние дырки в брусьях, а итоговая масса конструкции (по моим прикидкам 10 тонн) не даст сдвинуться дому даже под действием урагана. Кстати, мой дом уже пережил пару почти ураганов. Разрушить или хотя бы сдвинуть неприкрепленный к фундаменту каркас ветру, валившему вековые деревья, не удалось.

Каркас дома из бруса. Технология строительства каркасного дома из бруса

Только при соблюдении технологии можно построить качественный, уютный и добротный дом для временного или постоянного проживания.

Что же включает в себя технология ?

1. Во-первых, она включает правильно подобранные материалы и подготовку их к строительству.
2. А во вторых, технология включает соблюдение всех этапов монтажа, правил работы с тем или иным материалом, периодическую проверку на геометрию и качество укладки.

Особое внимание стоит уделить креплению всех элементов, будь то соединения стропильной системы, стоек, обвязки и других частей из бруса.

Фундамент для каркасного дома

Строительство начинается с разметки местности и установки фундамента.

Перед работами на руках у вас уже должен быть план будущего дома и примерный перечень материалов и инструментов.

Фундамент может быть следующего вида:

• ленточный
• столбчатый
• свайно-винтовой

Кроме того, фундамент можно складывать из составных элементов – например, блоков или кирпича, а можно делать монолитным – из цемента, залитого в опалубку.

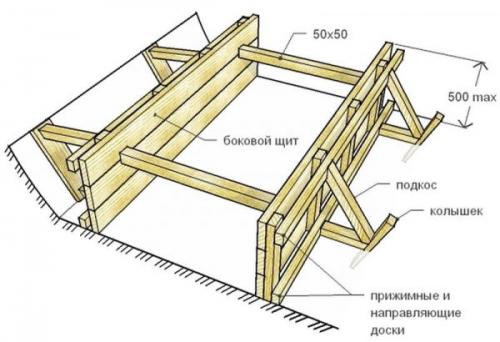

Опалубка для монолитного фундамента из цемента

После фундамента наступает очередь брусовой обвязки. Здесь необходимо особое внимание уделить надежности соединения.

Вариантов соединения может быть несколько, подробнее мы их рассматривали здесь .

Когда обвязка готова, происходит установка самого каркаса – основного элемента из бруса.

Каркас состоит из:

• стоек (угловых и промежуточных)
• перемычек (горизонтального бруса между стойками)
• подкосов (соединения из бруса, расположенного под углом)

Стропильная система также делается на основании каркаса, который впоследствии утепляется, защищается от влаги и покрывается кровельным материалом.

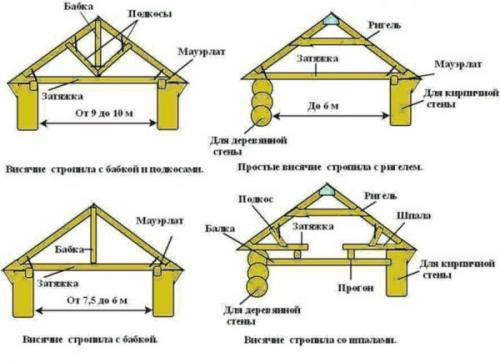

Виды стропил для каркасного дома

Стена имеет следующий состав: внутренняя отделка, плита ОСБ, пароизоляция, утеплитель, гидроизоляция, плита ОСБ, внешняя отделка.

Стена каркасного дома — многослойная с отделкой

Гидроизоляцию, пароизоляцию и вообще любые пленки, используемые в строительстве, следует класть внахлест, а место соединения фиксировать строительной изолентой.

Листы пенопласта следует устанавливать стык в стык, закрепляя не только пеной или клеем, но и специальными гвоздями с большими шляпками, в народе называемыми грибами.

Также можно произвести дополнительное утепление для зимнего проживания , если первоначально дом был дачным.

Установка утеплителя между брусом

Так как утеплитель укладывается между балками каркаса, шаг должен быть таким, чтобы утеплитель располагался без щелей.

Проводка электричества может быть скрытой или открытой, о чем подробнее можно прочитать тут .
