Как собрать крышу и каркас для нее. Устройство крыши – термины

Как собрать крышу и каркас для нее. Устройство крыши – термины

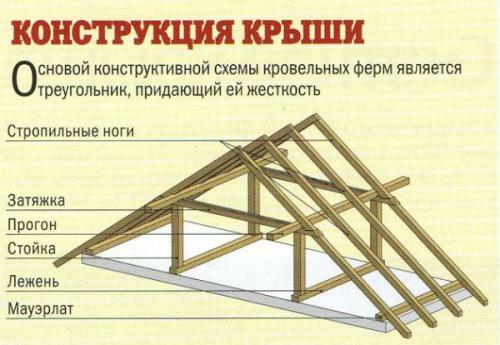

Также непосредственно перед началом строительства крыши своими руками необходимо ознакомиться с основными элементами и терминологией, которая облегчит понимание процесса и позволит найти общий язык со строителями.

• крыша – верхняя часть конструкции здания в сборе;
• кровля – верхний элемент крыши (покрытие);
• мауэрлат – опорный брус, уложенный по периметру стен здания;
• лежень – опорный брус, уложенный на внутренних несущих стенах здания;
• стропила (стропильные ноги) – конструктивные элементы крыши, несущие кровельное покрытие;
• прогоны – горизонтальные продольные балки, поддерживающие стропила изнутри;
• затяжки – горизонтальные поперечные балки, связывающие ноги одной стропильной пары;
• ригель – затяжка, установленная непосредственно перед коньком конструкции;
• конёк – горизонтальное ребро, расположенное на стыке скатов в самой верхней части кровли;
• стойки – вертикальные балки, выставленные на лежень или другую опору, предназначенные для поддержки прогона;
• подкосы (подстропильные ноги) – наклонные балки, соединяющие стропила с опорными элементами и расположенные под углом в 45°;

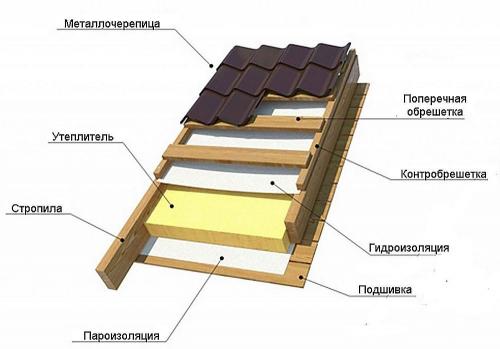

• контробрешетка – ряды досок, уложенные вдоль стропила поверх гидроизоляционного материала;
• обрешетка – ряды досок, уложенные на стропила/контробрешетку под углом в 90°;
• карниз – свисающая часть кровли, которая прикрывает верхнюю часть наружных стен от негативного воздействия атмосферных проявлений;
• кобылки – доски, посредством которых можно удлинить стропильную ногу;
• ендова – внутренний угол, образованный на стыке двух скатов в многощипцовых крышах;
• вальма – треугольный скат крыши в торцах / крытый фронтон с уклоном;
• фронтон – верхняя часть фасада здания, которая ограничена двумя скатами.

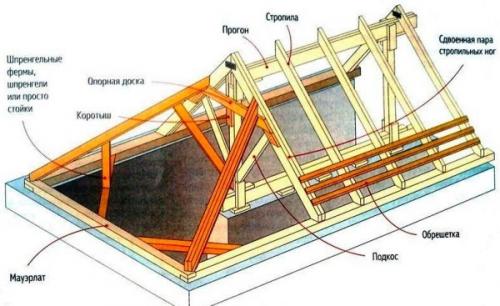

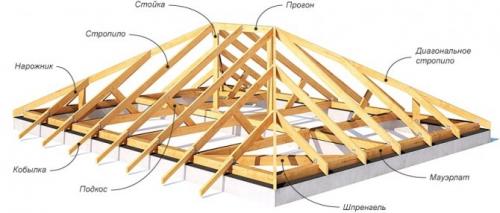

Каркас четырехскатной крыши. Стропильная система четырехскатной крыши: подробное руководство о том, как сделать 4-х скатную вальмовую или шатровую крышу

Правильное устройство крыши дело непростое. Она выполняет одну из важнейших функций в доме: защиту от атмосферных осадков и других неприятностей.

На данный момент специалисты разработали множество техник строительства крыши, выбирать их вам придется исходя из того, какие материалы используются, какие особенности у крыши и финансовых возможностей.

Популярным и отличным вариантом по праву считается четырёхскатная крыша. Она и надежна и выглядит очень хорошо. Но красота требует жертв, поэтому и сырья для ее строительства вам понадобится очень много.

Соответственно, и финансовых ресурсов вам понадобится больше. Также следует сказать, что четырехскатный вариант конструкции является самым сложным из всех ее аналогов, поэтому нужно тщательно изучить все ее особенности и разобраться с основами.

Особенности стропильной системы четырехскатной крыши

Первым вопросом, который нужно изучить в данном случае, является вопрос о всех нюансах данной крыши.

Мастера всех профилей выделяют следующий список особенностей:

• Широкие возможности для установки окон на чердачном помещении. Такая технология дает возможность монтировать окна прямо на скате, что делает дом более красивым, а сами комнаты более яркими и насыщенными солнечным светом.
• Стропильные системы четырехскатной крыши по праву считаются самыми надежными и крепкими, они выдерживают даже самые агрессивные условия. Конечно, обусловлено это сложностью их выполнения, но результат оправдывает любые затраты.
• Высокая стойкость к атмосферным осадкам в виде дождей, града, снега и многого другого. Дело в том, что крыша имеет четыре ската, то есть осадки не задерживаются на вершине. Это сохранит не только кровлю, но и всю обрешетку.
• Увеличенная площадь чердачных помещений за счет меньшей площади оснований вальмы. Выполняя нехитрые манипуляции вы сможете сделать довольно большую комнату на чердаке, что очень полезно в условиях нехватки площади дома.
• Масса кровельных материалов распределяется равномернее. Четыре ската распределяют вес кровли таким образом, что на каждый скат приходится лишь четвертая часть всей кровли.
• Высокая ресурсозатратность. Стоит отметить, что такой вариант совсем неэкономный, очень много материалов уйдет как на саму конструкцию, так и на ее установку. Поэтому нужно тщательно подумать, прежде чем выбирать такую модель конструкции.

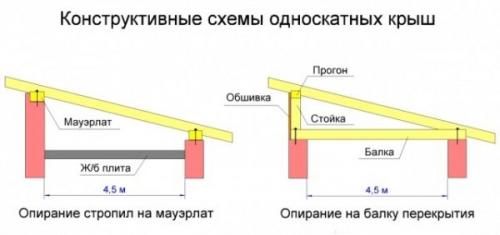

Каркас односкатной крыши. Устройство

Односкатная крыша считается дешевым видом кровли, который можно возвести своими руками.

Но для этого необходимо понимать устройство конструкции и ознакомиться с основными терминами.

Это поможет не только понимать уже готовые планы строительства, но и сэкономить на постройке.

Схема сборки односкатной крыши своими руками: узлы и рабочие чертежи

Узлы кровли — это необходимые элементы, которые являются этапами возведения односкатной кровли. Они обязательны при строительстве жилого дома, однако в некоторых случаях ими можно пренебречь.

Особое внимание уделяется соединениям стропил с коньком и мауэрлатом, узлам в различных типах стропильных систем (наслонной, висячей), а также элементам усиления.

Подробнее об узлах 1-скатной кровли, читайте здесь .

Обычный порядок сборки 1-скатной кровли :

• Обустройство армопояса, при необходимости.
• Крепление мауэрлата.
• Сборка стропильного каркаса.
• Монтаж обрешётки.
• Устройство кровельного пирога.
• Крепление кровельного покрытия.
• Финишные работы.

Обустройство армопояса

Армированный пояс — это основание под мауэрлат , необходимое для равномерного распределения нагрузки. Также отвечает за надежность крепления мауэрлата. Представляет собой жб ленту (залитую бетоном арматуру).

Армопоясом можно пренебречь в нескольких случаях:

• для кирпичных или деревянных стен;
• на плотных скалистых грунтах;
• для нежилых построек в местности без сильных ветров.

Армопояс заливается по всему периметру стен дома.

Подробнее об армопоясе односкатной крыши читайте здесь .

Мауэрлат

Как и армопояс, мауэрлат отвечает за распределение нагрузки веса крыши на стены. В односкатных крышах он устанавливается на фронтальную (самую высокую) и противоположную стены. Строительные балки опираются концом именно на него.

Мауэрлат выполняется из :

• скрепленных между собой досок;
• из бруса или бревен для деревянных стен;
• из стального профиля.

При монтаже мауэрлата рекомендуется использовать гидроизоляцию , чтобы увеличить срок службы узла.

Более детальная информация о мауэрлате для односкатной крыши находится в этой статье .

Фронтон

Просвет между боковой стеной и скатом “зашиваются” фронтоном. Он может быть построен как до строительства стропильной системы, так и после. Обычно используются материалы строительства стен, хотя можно сделать обшивку из сендвич-панелей. За рубежом часто в качестве фронтона и фронтальной стены используется каркас для панорамного остекления.

О фронтонах для односкатной крыши узнайте из нашего материала .

Стропильная система

Стропильная система — каркас крыши . Можно использовать монолитные брусья или “нарощенные” (из 2 и более частей с небольшим шагом, чтобы выдержать нагрузку). В стропилах делается вырезка по форме мауэрлата, в который они упираются. Но требуется дополнительное крепление.

Шаг между балками обычно составляет от 50 см до 1 м, но может быть больше или меньше в зависимости от того, какой тип кровельных материалов используется. Тем меньше шаг, тем большую нагрузку выдерживает система.

Подробнее о стропилах односкатной кровли рассказано здесь .

Обрешетка

Дощатый настил, на который крепится финишная кровля, — обрешетка . Она может быть:

• сплошная с плотным прилеганием досок;
• в разрядку с небольшим просветом.

Сплошная обрешетка подойдет для любого типа кровли , но обойдется дороже. При установке обрешетки в разрядку необходимо определить шаг — расстояние между досками. Он зависит от типа финальной кровли, обычно указывается в инструкции к металлочерепице или профилю.

Внимание ! Обрешетка крепится к стропилам гвоздями.

Для лучшей изоляции и крепления кровельного пирога обрешетка может быть в несколько “уровней”.

Более полную информацию об обрешетке односкатной крыши вы найдете в этой статье .

Свесы

Карниз выполняет защитную функцию, поэтому длина свесов должна быть от 20 до 60 см . В таком случае при скатывании воды она будет отводиться достаточно далеко от стен, что увеличивает их срок службы.

О свесах для односкатной кровли читайте тут .

Каркас крыши своими руками. Выбираем и возводим каркас крыши каркасного дома пошагово

Если с возведением каркаса и стен деревянного дома проблем не возникает, то по строительству кровли, как правило, появляется целый ряд вопросов.

Они касаются как выбора типа стропильной системы, так и самого устройства и фиксации ее основных элементов.

Каркас крыши является одним из основных частей каркасного дома, так как на него идет основная нагрузка с крыши (стропила – важнейший элемент).

Крыша каркасного дома чаще всего делается из деревянного бруса, она может иметь различный вид, уклон и принцип возведения.

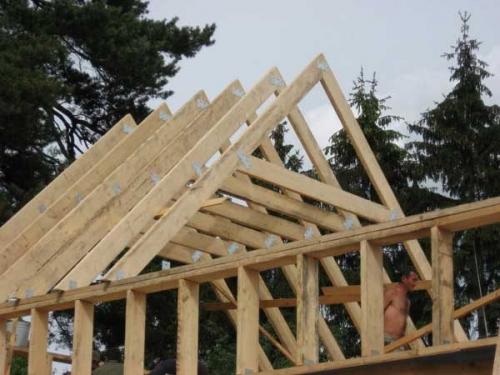

Каркас крыши каркасного дома

Выбор типа кровельной системы

Для того, чтобы определиться с типом кровельной системы, необходимо учитывать размеры и особенности самого здания. Крыша каркасного дома в первую очередь зависит от размера постройки и предпочтений владельца.

Если здание будет иметь ширину более 6 метров, то для установки надежной кровли необходимо еще во время заливки фундамента сделать внутренние несущие стены – одну или две. Кровлю можно возводить своими руками.

Висячая стропильная система выбирается для небольших зданий. При таком типе, стропильные ноги каркасного дома опираются только на боковые стены дома. В результате, при большой ширине здания под тяжестью кровли возникает весьма опасный провис стропил.

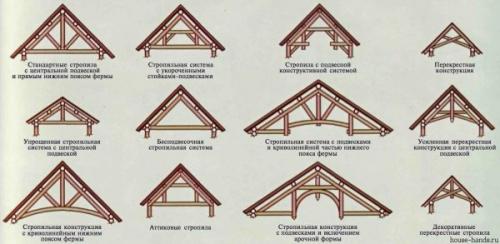

Выбор стропильной системы огромен

Чтобы снизить риск провисания, для зданий шире 6 метров устраивают наслонную стропильную систему, при которой кровля имеет дополнительный упор на внутренние несущие стены. Как правило, это либо одна стена по центру, или две параллельные.

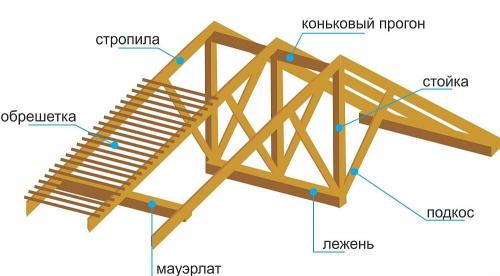

Составляющие стропильной системы и кровли

Стропильная система – это скелет крыши, от которого зависит безопасность жителей и надежность всего дома. Ее можно возвести своими руками, используя следующие материалы:

• доска обрезная 50Х150 мм
• брус 150Х150 мм

Все деревянные элементы должны быть в обязательном порядке обработаны огнебиозащитой и хорошо высушены.

Лучше всего подходит древесина камерной сушки (или технической, как ее еще называют).

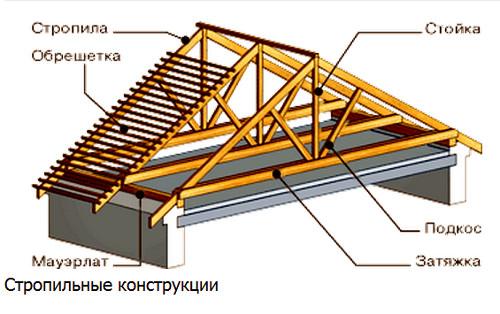

Элементы стропильной конструкции

Идеально подходит дерево хвойных пород, в которых присутствуют смолы, создающие дополнительную защиту от короедов.

Стропильная система состоит из следующих элементов:

1. Стропильный ног.
2. Прогонов.
3. Стоек.

А сама конструкция каркаса крыши включает в себя еще чердачное перекрытие, решетку и обрешетку.

Обратите внимание, что помещение под крышей может использоваться собственно как чердак, а может быть устроено как мансардное жилое помещение.

Если на чердаке будет нежилое пространство, то для перекрытия пойдет доска 50Х150 мм.

Если же предполагается обустройство жилой мансарды или вы планируете в будущем вариант перевода чердака в жилое помещение (например, в кабинет), то для перекрытия необходимо брать брус 150Х150. Брус будет укладываться на мауэрлат, что сделает перекрытие весьма прочным.

Стропила и элементы кровли

Обрешетка выполняется, как правило, тоже брусом, однако выбирается сечение 40х40 или 50х50 мм. Такая толщина достаточна для того, чтобы выдержать любой вид кровельного материала.

При приобретении любых деревянных элементов, обратите внимание на качество. Брус должен быть ровным, без изгиба, без темных пятен и плесени. Даже небольшое искривление бруса может повлечь большие сложности при его укладке и последующих работ.

При работе со стропильной системой вам также понадобятся металлические шпильки (чтобы прикрепить брус к мауэрлату) с резьбой, крепежные элементы (саморезы, шпильки диаметром 8 и 10мм) для соединения стропил между собой, оцинкованные гвозди, скобы и кронштейны для крепления стропильных ног к мауэрлату.

Начало работ

Работы над кровлей начинаются с устройства мауэрлата своими руками. Мауэрлат в каркасном строительстве часто заменяется на брус внешней обвязки, то есть брус, соединяющий все четыре стены дома в одну конструкцию.

В качестве мауэрлата или верхней обвязки используется брус 100х150 или 150х150 мм. Подробнее об устройстве бруса верхней обвязки читаем здесь .

Когда эти работы выполнены, можно начинать выводить фронтон и приступать к устройству стропильной системы.

Все работы могут выполняться своими руками, это не так сложно, однако один-два помощника вам все-таки потребуется.

Конструкция крыши

Вся обработка стропильных балок перед сборкой и установкой производится на земле. Желательно выбрать ровную площадку, на которой можно гораздо легче обрезать брус в нужный размер, сделать выпилы или пазы, просверлить крепежные отверстия. Когда элемент готов, его можно поднимать наверх и приступать к фиксации.

Технология висячей системы

Итак, вы решили построить своими руками небольшую постройку, для которой подойдет висячая система.

В мауэрлате или брусе верхней обвязки вырезаем пазы под установку стропильных ног, расстояние между которыми определяется на этапе выбора типа стропильной системы.

Средний шаг составляет около одного метра, или не больше 1,5 м. Если шаг в конструкции будет больше, вся система будет обладать явно недостаточной жесткостью.

Каркас крыши из металла. Как из профильной трубы своими руками сделать односкатную крышу: расчет, строительство, нюансы

Односкатные кровельные конструкции широко применяются в жилом строительстве, их часто возводят на загородных и дачных участках.

Зачастую при их создании невозможно использовать стропила из древесины, поскольку этот материал имеет низкую прочность и со временем разрушается под воздействием влаги.

Наиболее оптимальным вариантом является односкатная крыша из профильной трубы.

Особенности конструкции: ферма

Основой металлоконструкции является ферма. Они придают необходимую жёсткость и несущую способность. Металлокаркас состоит из плоских линий верхнего и нижнего контуров . В промежутке между 2 контурами находится решетка, которая представлена раскосами и стойками. Все элементы фермы соединяются между собой с помощью узловых фасонок.

Можно приобрести готовые конструкции со стандартными параметрами, а можно изготовить крышу из профильной трубы самостоятельно.

Плюсы и минусы

Односкатная кровля имеет массу весомых преимуществ, среди которых:

• Широкие возможности при строительстве . Профильная труба обладает высокими прочностными характеристиками, благодаря чему такая кровля может перекрывать большие пролеты размером в несколько десятков метров.

  Для сравнения: деревянные стропильные системы позволяют возводить сооружения относительно небольших размеров, поскольку они не способны выдерживать значительные нагрузки.

• Надежность . Металл, обработанный качественным лакокрасочным и антикоррозионным покрытием, сохраняет первоначальные характеристики на протяжении десятилетий.

  Крышу не придется ежегодно ремонтировать и восстанавливать. Стропила не поржавеют из-за частых перепадов влажности и не прогнутся под весом тяжелого кровельного материала.

• Безопасность . В отличие от древесины, профильная труба не подвержена горению. При возникновении очагов возгорания (например, из-за короткого замыкания электропроводки, подведенной к навесу) такие конструкции не будут воспламеняться.

  В худшем случае они могут лишь незначительно деформироваться. Также безопасность достигается за счет того, что односкатная кровля имеет определенный наклон. На ней не скапливаются тяжелые снежные глыбы, из-за которых крыша может рухнуть.

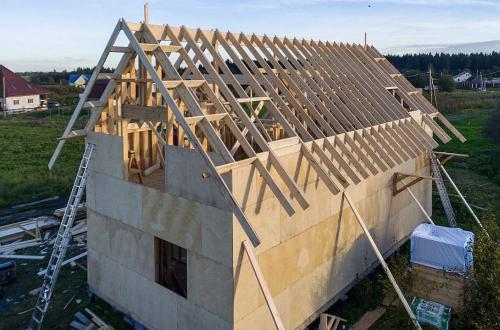

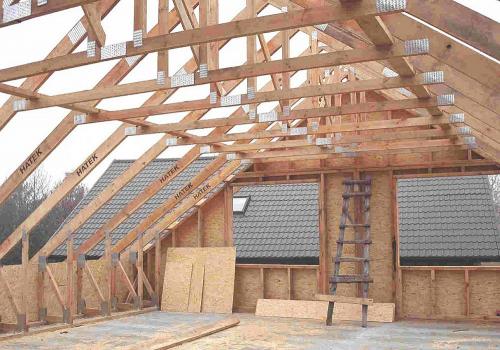

Каркас крыши дома. Крыша каркасного дома

Крыша каркасного дома – финишный, но расслабляться на этом шаге недопустимо. Мелкие просчеты приведут к необходимости преждевременного ремонта, а если сделать серьезную ошибку, может разрушиться все здание. Узнайте, какие материалы подходят для выбранного проекта, продумайте тип кровли, решите, нужно ли в строении чердачное помещение и будет ли оно эксплуатироваться. Изучите краткую инструкцию по монтажу, чтобы сделать все самому или проконтролировать работу мастеров.

Подготовительные работы

Крышу каркасного дома с плоской кровлей можно построить своими руками, но за более сложные проекты в одиночку лучше не браться. Еще на этапе проектирования дома важно продумать:

• Форму крыши.
• Уклоны, которые потребуется выполнить для скатов.
• Кровельный материал.
• Устройство стропильной системы .
• Расстояние между стропилами и их сечением.
• Шаг обрешетки.
• Материалы для утепления, пароизоляции, гидроизоляции.

Виды крыш по форме

По форме крыша каркасного дома бывает:

• Плоская односкатная – самая дешевая и простая в монтаже.

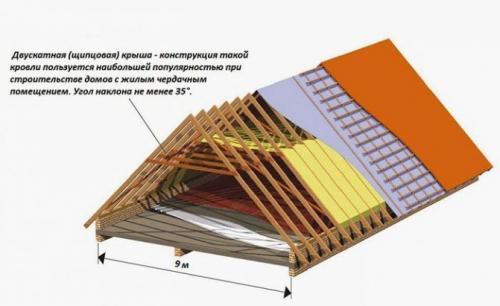

• Двускатная – подходит для одноэтажных и двухэтажных домов с небольшой площадью и прямоугольных зданий.
• Ломаная – идеальная для проектов с мансардой.
• Четырехскатная – используется для строений любого типа, устойчива к ветряным нагрузкам.
• Многощипцовая – сложная конструкция, состоящая из нескольких скатов. Подходит для проектов многоуровневых домов.
• Шпилеобразная – оригинальная, идеальная для снежных регионов, но требует сложных расчетов.

Выбирая форму крыши, учитывают:

• Площадь, этажность, общий проект и дизайн дома.
• Выбранный кровельный материал.
• Климатические условия региона (ветер, снег).
• Бюджет.

Следует отметить, что самым безопасным признается уклон скатов, составляющий от 30 до 45 градусов .

Основные критерии выбора материала

Для крыши каркасного дома можно выбирать различные кровельные материалы, но предпочтение нужно отдавать более легким. Это правило особенно важно, если фундамент не рассчитан на большие нагрузки.

Строители рекомендуют:

• битумную черепицу;
• полимерпесчаную черепицу;
• профнастил;
• шифер;
• металлическую черепицу;
• цементно-песчаную черепицу.

Для тяжелых кровельных материалов следует делать обрешетку более частой. Дополнительно нужно использовать слой гидроизоляционного материала. Необходимо следить за шагом крепления основного материала кровли. Если сделать его чаще, то вероятность протекания крыши удастся свести к минимуму.

При монтаже кровельных материалов важно придерживаться следующих углов наклона :

• Минимум 10 градусов для профнастила.
• От 12 и 60 градусами для шифера.
• Для еврошифера нижний показатель составляет 6 градусов.
• Для керамической плитки – от 18 до 60 градусов. Такого же показателя следует придерживаться при закреплении полимерпесчаной черепицы.
• Для битумной черепицы – более 12 градусов.
• Металлочерепица требует монтажа под углом свыше 15 градусов.

Особенности монтажа кровли

Проще всего своими руками сделать односкатную кровлю, другие варианты потребуют знаний и опыта.

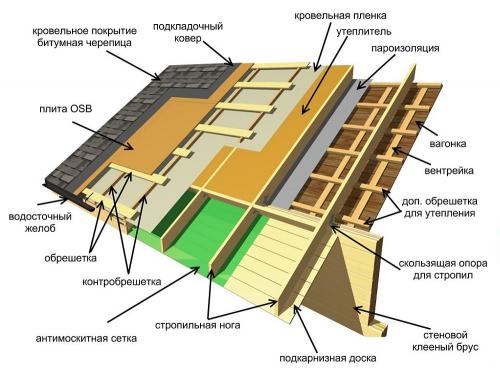

Строительство крыши включает этапы:

• Монтаж стропильной системы.
• Установка материала для утепления, пароизоляции и гидроизоляции.
• Обрешетка и контробрешетка.
• Монтаж кровельного материала.

Устройство стропильной системы

Стропильная система крыши каркасного дома должна быть грамотно рассчитана. Для этого анализу подвергается сечение, шаг и непосредственно сама длина. Строители отмечают, что в первую очередь прочность конструкции зависит от следующих параметров:

• Длина стропильной ноги и ее шаг.
• Углом наклона ската. Следует отметить, что чем он меньше, тем меньше нагрузка на поверхность.
• Климатические условия региона.
• Масса материала для кровли.

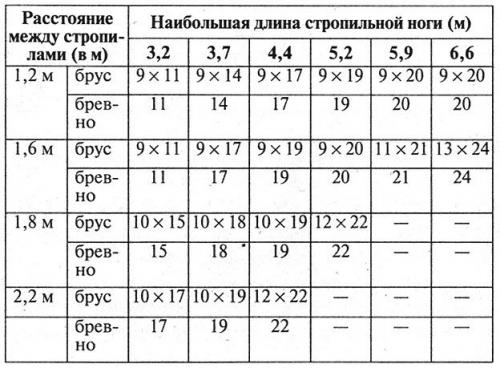

Сечение можно подобрать по специальным строительным таблицам или выполнить все расчеты своими руками.

Монтаж стропильной системы

Крыша каркасного дома прослужит долго в том случае, если правильно и прочно зафиксировать потолочные балки. Для этого рекомендуется использовать брус с сечением 50 на 150 (200) мм.

На первом этапе потребуется создать особый шаблон стропильных ног. Для этого все манипуляции следует совершать по схеме:

1. Взять две доски и расположить их по отношению друг к другу под прямым углом. Для прочной фиксации допускается использовать обычные гвозди.
2. Полученный элемент дополнительно закрепить на одном крае мауэрлата.
3. Посредством перемещения досок выставить угол, который в дальнейшем будет использоваться в качестве ската.
4. От края стены отступить не менее 40 сантиметров . Полученное пространство будет использоваться для водяного стока.

После приготовления нескольких шаблонов потребуется соединить между собой две пары стропил. Закрепление производится по обе стороны. При необходимости в дальнейшем могут быть также отдельно наращены ноги.

Для состыковки вполне подойдут обычные толстые болты. Такой вариант в несколько раз безопаснее, особенно если провести сравнение с креплением гвоздями. Между двумя соседними ногами дополнительно потребуется установить поперечный вариант крепления.

Как сделать каркас для крыши. Самостоятельное возведение крыши частного дома

Коровин Сергей ДмитриевичМагистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

По статистике каждый второй домовладелец построил свое жилье самостоятельно. Согласно их отзывам, самостоятельное возведение крыши – один из самых сложных этапов для непрофессиональных строителей. Поэтому очень важно подойти к этому этапу, имея в голове полное представление о всех нюансах процесса. Чтобы разобраться в том, как сделать крышу своими руками, необходимо изучить устройство, технологию монтажа, порядок работ и особенности крепления всех составляющих конструкции.

Для начала необходимо определиться с формой. На сегодняшний день наиболее популярными видами являются:

Перекрытие крыши одним единым скатом позволит сэкономить нервы и материалы, поскольку конструктивно это самый простой вариант. Если сделать такой каркас самостоятельно, то трудоемкость работы будет наименьшей, а скорость монтажа высокой. Но такая форма имеет недостаток – отсутствует возможность обустройства полноценного чердака или мансарды, поскольку подкровельное пространство получается слишком низким.

Двухскатная крыша монтируется намного чаще. Она чуть сложнее в изготовлении, но позволяет получить больше пространства. По сравнению с четырехскатной она обладает меньшей сложностью и массой, однако потребуется сделать треугольные фронтоны по торцам здания.

Двускатная – самая популярная форма

Перед тем как приступить к самостоятельному возведению крыши с четырьмя скатами, потребуется серьезно подготовиться. Такая система имеет больше элементов по сравнению с двумя предыдущими. Кроме того, на мансарде нет возможности сделать полноценные окна, поскольку конструкция крыши лишена фронтонов и монтажа сложных мансардных или слуховых окон не избежать.

Четырехскатная сложна в устройстве, но экономия достигается за счет отсутствия фронтонов

Для мансарды отличным вариантом будет комбинированная конструкция с ломаными скатами. В этом случае в нижней части кровля имеет больший уклон, чем на верхнем участке. Такая сборка позволяет поднять потолок в помещении и сделать построенный дом более комфортным.

Ломаная – не самая “архитектурная”, зато очень эффективная в плане используемого пространства

Перед началом работ нужно сделать расчет конструкции. Вычислять сечения всех элементов не имеет смысла. В большинстве случаев их можно принять конструктивно:

• мауэрлат — 150х150 мм;
• стойки — 100х150 или 100х100 мм в зависимости от сечения стропил;
• подкосы — 100х150 или 50х150 мм с учетом удобства соединения со стропилами;
• затяжки — 50х150 мм с двух сторон;
• прогоны — 100х150 или 150х50 мм;
• накладки толщиной от 32 до 50 мм.

Расчет обычно выполняют только для стропильных и накосных ног. Требуется подобрать высоту и ширину сечения. Параметры зависят от:

• материала кровельного покрытия;
• снегового района;
• шага стропил (подбирается так, чтобы было удобно укладывать утеплитель, для минеральной ваты между элементами в свету должно оставаться 58 см);
• пролета.

Подобрать сечение стропил можно с использованием общих рекомендаций. Но в этом случае рекомендуется делать небольшой запас.

Расчет обычно выполняют для стропильных ног

Если не хотите вникания в тонкости вычислений, можно воспользоваться специальными калькуляторами.

Если вы предполагаете сделать теплую крышу, то высоту сечения ног подбирают с учетом толщины утеплителя. Смонтировать его нужно так, чтобы он не выступал выше несущих балок. Также нужно учесть, что для минеральной ваты делается вентиляционный зазор 2—4 см между ней и покрытием. Если высоты стропил для этого недостаточно, предусматривается установка контробрешетки (контррейки).

Каркас крыши из дерева. Устройство и изготовление стропильной системы крыши

Стропила — традиционный способ обустройства. Они собираются из удлинённых деревянных брусьев, которые обычно имеют уклон от центральной балки конька.

Стропильная система обязательно соединяется с внешними стенами строения.

Возведение крыши с использованием стропил представляет собой сооружение деревянного каркаса, каждая часть которого тщательно измеряется и отрезается по размерам, после чего стягивается под нагрузкой.

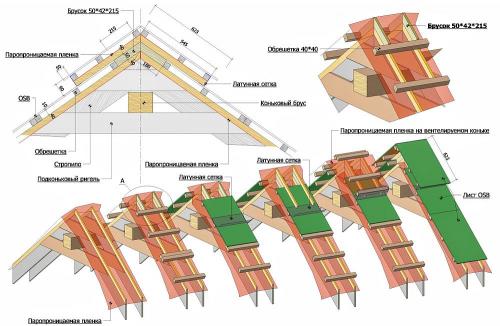

Устройство деревянного каркаса кровли

Если вкратце, то стропила используются для поддержки сооружения крыши и её кровельного настила. Если вы строите новый дом,или техническую/хозяйственную пристройку к уже существующему зданию, то одно из важнейших решений, которые приходится принимать, — это выбор способа поддержки кровли . Во многих случаях оптимальным решением будет установка стропил.

Стропильная система включает в себя:

• Два основных внешних бруса, которые предназначены для поддержки конструкции крыши.
• Центральный продольный брус – конёк крыши.
• Совокупность наклонных поперечных брусьев, угол установки которых должен совпадать с углом ската кровли.
• Горизонтальные доски обрешётки/контробрешётки, служащие основой для настила чердачного пола.
• Стальные стяжные скобы, предназначенные для соединения каждого поперечного бруса с внешней рамой стропильной системы.
• Рёбра жёсткости (опционально), которые устанавливаются в местах повышенных нагрузок на кровлю. Такие рёбра, например, предусматриваются в тех случаях, когда на крыше будет монтироваться резервуар для сбора дождевой воды или система солнечных батарей.

Во многих случаях стропильные конструкции эффективнее ферм. Основные преимущества :

• Допускают значительное увеличение высоты чердачного помещения, вследствие чего чердак можно приспособить под дополнительную комнату или в качестве склада сезонных вещей.
• Универсальность. Стропила изготавливаются и собираются непосредственно на стройплощадке, поэтому при доставке компонентов сооружения логистические проблемы отсутствуют.
• Идеально подходят для небольших строительных проектов домов или пристроек к ним, поскольку подгонка брусьев производится прямо на месте.
• Сокращение времени проектирования, поскольку нет необходимости в детальной проработке всей конструкции.

Важно : стропильная система разрабатывается под конкретное планировочное решение дома (как правило, небольших размеров).

Виды стропил

Поскольку стропила определяются как наклонные элементы кровли, то основная часть каркаса строится в соответствии с выбранным типом крыши. Кровельные стропила — это элементы кровли, поэтому они подразделяются на горизонтальные и наклонные .

Размеры стропил зависят от геометрических характеристик кровли. Низ опирается на раму, которая является связующим звеном между стеной и крышей. Верх (конёк) крепится к наклонным элементам одним из множества способов, определяемых типом кровли – скобами или гвоздями.

По расположению, форме и размерам стропила бывают:

1. Обычные/прямые , которые идут под углом в 900 от верхней части стеновой плиты к коньку крыши, но имеют и наклонные элементы (которые поддерживаются обрешеткой), а также горизонтальные подкосы. Располагаются на расстоянии от 300 до 450 мм от центра, в зависимости от материала кровельного покрытия. Чем больше высота прямого участка, тем выше будет чердак дома. Монтаж стропил традиционного исполнения обычно не встречает каких-либо сложностей.
2. Криволинейные (наклонные) . Каждая доска в этом случае состоит их двух элементов, образующих переменный по углу скат крыши. Архитектурная выразительность увеличивается, но для обустройства потребуются специально подготовленные пиломатериалы. Технология их подготовки достаточно сложна.
3. Каркасы горизонтального типа , которые используются при строительстве плоских крыш строений, не предусматривающих наличие вспомогательных помещений под кровлей. Наиболее просты в изготовлении и монтаже. Представляют собой ряды поперечных досок, попеременно прикрепляемых то к верхней, то к нижней части продольных брусьев.

   Для обеспечения необходимой жёсткости сечение продольных брусьев должно быть развёрнуто в положение «на ребро».

Каркас крыши конверт. Достоинства

Крыша конверт – популярное архитектурное решение, которое часто используется в строительстве частных малоэтажных домов. Профессиональные кровельщики утверждают, что шатровая конструкция с точки зрения проектирования, монтажа намного сложнее вальмовой, а расчет ее стропильного каркаса вообще под силу только опытному проектировщику. Достоинствами этих кровель считают:

1. Большое подкровельное пространство. Большая высота потолка и площадь под кровлей позволяет организовывать жилые мансарды и просторные чердаки.
2. Хороший сток воды со скатов. Благодаря достаточно большому уклону и количеству скатов талая или дождевая вода с поверхности скатов стекает, не встречая затруднений. Благодаря этому нагрузка на каркас не увеличивается даже во время самых сильных снегопадов и интенсивного таяния.
3. Защита стен от осадков. Благодаря тому, что фронтоны заменяются на скаты, все наружные стены и их отделка хорошо защищается от атмосферных осадков, а потому сохраняется лучше.
4. Равномерный подогрев подкровельного помещения. Благодаря тому, что конструкция крыши, напоминающих по виду конверт, не имеет вертикальных фронтов, чердачное помещение и поверхность кровли прогревается равномерно.

Важно! Хотя построить крышу в виде конверта своими руками достаточно сложно, благодаря замене вертикальных фронтонов на дополнительные скаты, конструкция приобретает повышенную ветровую устойчивость, прочность и несущую способность.
