Методы устройства внутреннего дренажа в подвале частного дома. Виды дренажной системы

Есть несколько типов дренажной системы подвала. Дренаж бывает:

внутренний;
пластовый;
внешний.

Наиболее часто в подвале дома обустраивается внутренняя дренажная система.

Устройство внутренней дренажной системы

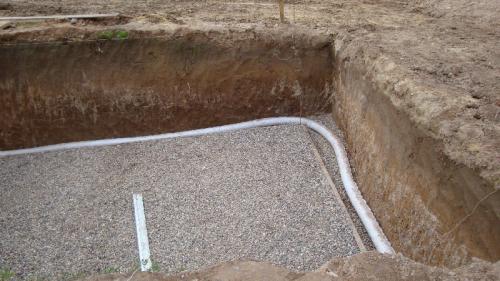

Пластовый дренаж подвала — это воздушный зазор из гравия, который оборудуется непосредственно под зданием. Применяется такая дренажная система, если на придомовом участке постоянно собираются подземные воды, либо для эксплуатации требуется очень сухой подвал дома. Впоследствии, пластовое дренирование соединяется с пристенным.

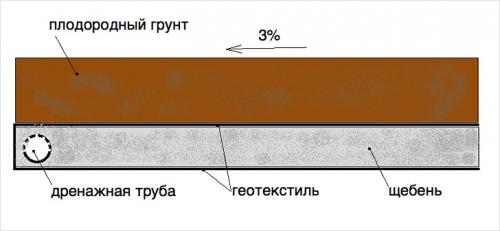

Пластовый дренаж с щебеночным наполнителем

Преимуществом в оборудовании пластовой системы дренирования является доступность и дешевизна строительных материалов.

Пластовый дренаж дома

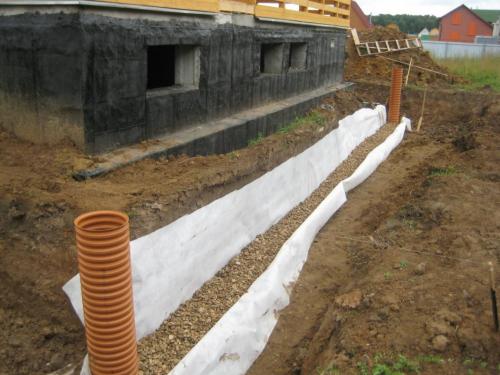

На этапе стройки выполняется внешняя система дренажа. Она оборудуется вдоль стен дома. Пластовый дренаж - п есчаная засыпка под фундамент https://www.youtube.com/watch?v=v5Xwb1sg0Ec

Устройство системы дренирования

Основным материалом является перфорированная труба, по отверстиям которой проникают подземные воды и накапливающиеся осадки. Наиболее часто дренаж закладывается вдоль стен дома, либо непосредственно под стенами.

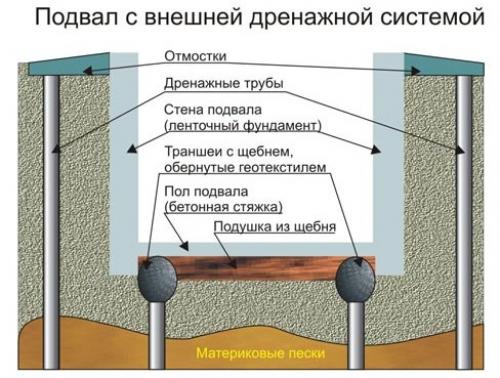

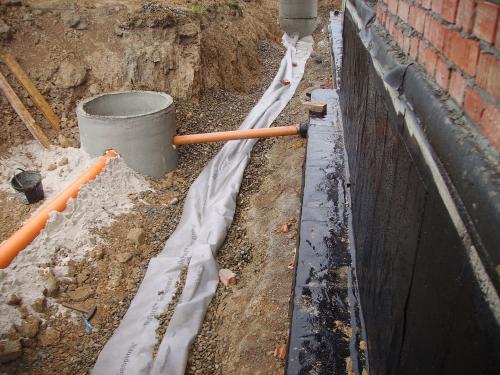

Внешняя дренажная система подвала

Эффективно дренажная труба отводит влагу только в случае правильного обустройства дренажной системы:

трубу окружают водопроницаемым грунтом: песком, щебнем, гравием;
трубу необходимо защитить от заиливания, иначе вода не будет попадать внутрь через отверстия, и будет накапливаться в местах засора;
необходимо предусмотреть место слива отведенной воды — колодец или канализация.

Колодец для слива воды

Типовая дренажная система обусловлена такими составляющими. Её обустройство выполняется на этапе строительства фундамента дома.

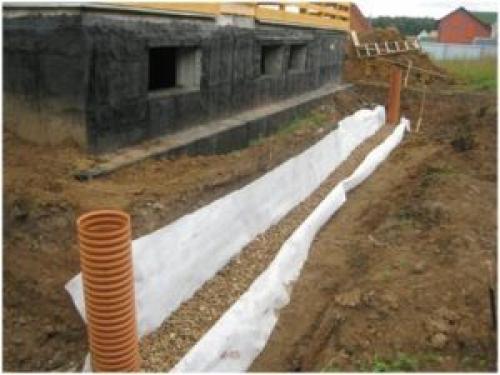

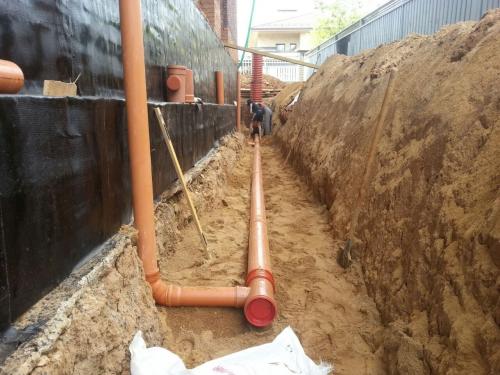

Дренаж вокруг дома

Материалы для обустройства дренажа

Чтобы соорудить дренажную систему своими руками необходимо заготовить материалы для работ. Среди которых:

песок;
щебень, керамзит или гравий;
геотекстиль;
перфорированная труба, диаметром 10 см;
угловые фитинги;
тройники для соединения и развилки труб;
угловые смотровые колодцы диаметром 20-50 см;
гидроизоляционные средства на битумной основе;
проникающая пропитка для укрепления бетонного фундамента;
широкую трубу для накопительного колодца.

После демонтажа опалубки от фундамента, прокладывается дренажная система по периметру дома.

Дренаж вокруг погреба. Технологии устройства дренажа

По единодушному мнению специалистов самым действенным способом устройства системы дренажа погреба является наружный, который производят в процессе строительства или возведения дома. Наружный дренаж выполняют традиционным способом в виде замкнутого контура, в виде кольца (кольцевой дренаж).

По углам выступающей части погреба устраивают колодцы для дренажа, а колодец для откачивания воды оборудуют в нижнем месте дренажной системы, расположенной под уклоном. Единственным условием является создание дополнительного элемента – глиняного замка.

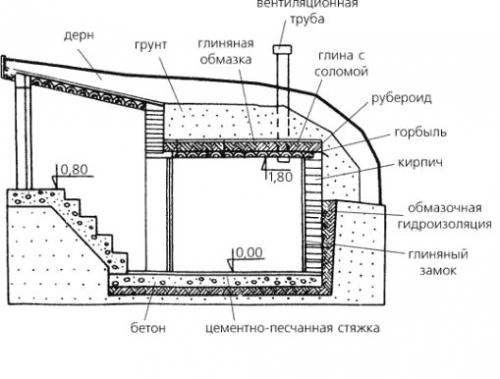

Именно глиняный замок позволяет исключить попадание вовнутрь погреба или подвала влаги. Такой барьер устраивают на расстоянии до 1 м от стены погреба.

Однако, по ряду причин данный вид дренажа своевременно может быть не произведен. Так поступать в этом случае и обустраивать систему дренажа в существующем помещении погреба?

дренаж внутреннего типа

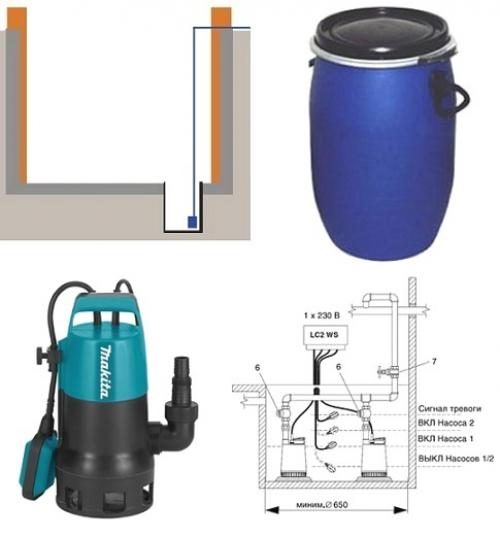

Перед созданием системы дренажа внутреннего типа, работающего по схеме: пол — емкость — дренажный насос , необходимо оценить масштабы возможного подтопления. Результат оценки послужит основанием приобретения дренажных труб подходящего диаметра и технических характеристик погружного дренажного насоса.

Самым простым и доступным для собственноручного исполнения способом устройства дренажа в погребе является организация самотека воды в емкость, установленную на полу с последующей откачкой ее дренажным насосом. Монтаж внутренней системы рекомендуется производить после заливки стяжки и укладки пола.

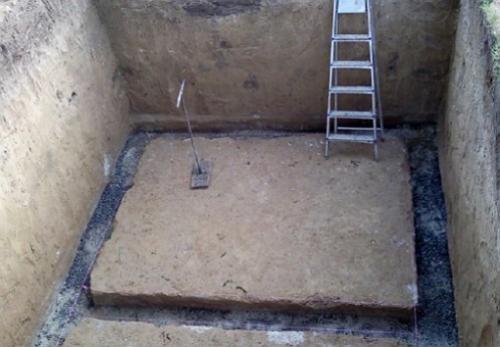

Например, при сооружении котлована погреба размерами 3,5х3,5 м глубиной до 3 м не дне ямы отливают бетонную плиту, являющуюся полом. Отделку стен погреба производят кирпичом и выполняют опалубка для заливки бетонным раствором.

В полу, до начала заливки, вкапывают объемную бочку. После заливки пола бетонным раствором, устраивают слой керамзита и щебня толщиной до 5 см. Затем производят гидроизоляцию пленкой и устраивают деревянный пол. Вода со стен сочится по керамзиту в бочку, а по мере наполнения емкости воду удаляют дренажным насосом. Примитивная технология сопряжена с рядом неудобств и недостатков: вода может поменять направление движения и образовать неконтролируемое подтекание.

Решить проблему можно, пробурив дренажную скважину и произведя укладку дренажной трубы с перфорациями. Ну, чем не настоящий дренажный колодец?

Большинство владельцев частных домов и погребов поступают именно таким образом.

Более качественной технологией является восстановление гидроизоляции погреба с помощью устройства

пристенного дренажа и принудительного водостока .

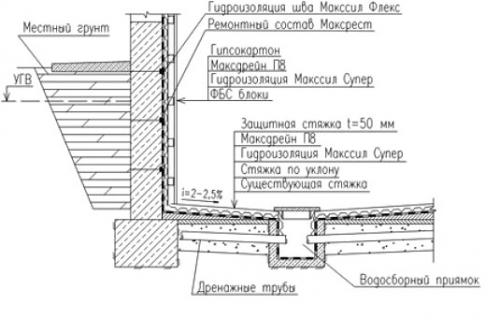

пристенный дренаж

Технология пристенного внутреннего дренажа предполагает укладку дренажных труб в траншеи. Естественно, оптимальным вариантом можно считать укладку труб на существующий черновой пол. Использовать данный способ можно для помещения погреба со значительной высотой, потому что уровень пола в данном случае будет поднят на высоту стяжки и диаметра трубы.

Дренаж вокруг погреба. Технологии устройства дренажа

Согласно единодушному мнению специалистов, самым эффективным способом устройства системы дренажа погреба является наружный, который производят в процессе строительства или возведения дома.

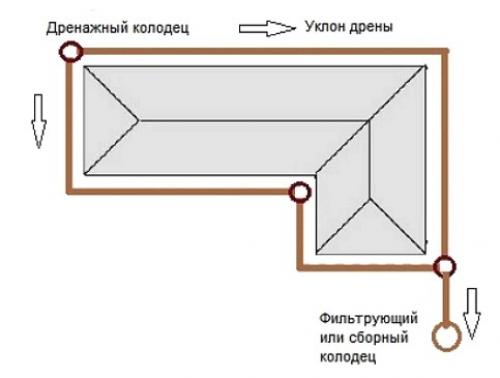

Наружный дренаж выполняют традиционным способом в виде замкнутого контура, в виде кольца (кольцевой дренаж).

По углам выступающей части погреба устраивают колодцы для дренажа, а колодец для откачивания воды оборудуют в нижнем месте дренажной системы, расположенной под уклоном.

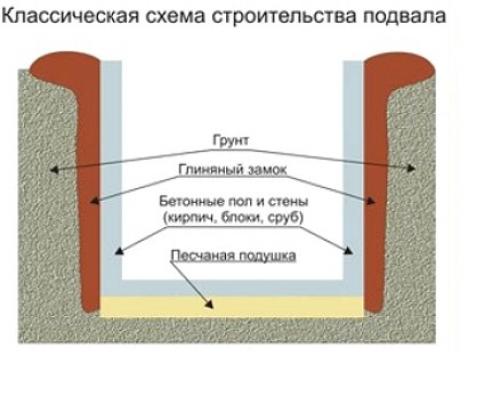

Единственным условием является создание дополнительного элемента – глиняного замка.

Именно глиняный замок позволяет исключить попадание вовнутрь погреба или подвала влаги. Такой барьер устраивают на расстоянии до 1 метра от стены погреба.

Однако, по ряду причин данный вид дренажа своевременно может быть не произведен. В этом случае и обустраивать систему дренажа в существующем помещении погреба?

Перед созданием системы дренажа внутреннего типа, работающего по схеме: пол — емкость — дренажный насос, необходимо оценить масштабы возможного подтопления.

Результат оценки послужит основанием для приобретения дренажных труб подходящего диаметра и технических характеристик погружного дренажного насоса.

Монтаж внутренней системы рекомендуется производить после заливки стяжки и укладки пола.

Грунтовые воды в подвале многоквартирного дома. Автоматическая откачка насосом

Для владельцев участков, у которых нет возможности установить водоотводную систему, есть отличная альтернатива – монтаж автоматической откачки лишней воды. Устанавливается насос, который эффективно втягивает в себя воду и рассчитан на непрерывную работу. В этом случае, если появляется вода в подвале частного дома, вот что делать в первую очередь:

Вырыть небольшую полость в подвале , размером 50х50х50см. Для укрепления конструкции её следует обложить бетоном или кирпичом. Внутрь насыпается гравий или щебень.
Установить в выкопанную яму мощный дренажный насос , желательно с измельчителем. Отлично подойдёт самовсасывающий насос с автоматическим включением при достижении высокого уровня жидкости.
Подсоединить к насосу шланги и увести подальше от подвала . Заборное отверстие устанавливается снизу. Таким образом лишняя влага будет откачиваться до уменьшения уровня грунтовых вод. Если где-то остались протечки или трещины, их нужно обработать бетонным раствором.

Система откачки, облицованная кирпичом Источник kanalizaciya-expert.ru

Система дренажа и ливневой канализации на участке в одной траншее: принцип работы и нюансы обустройства

Система откачки насосом проста и эффективна. Устанавливается быстро и не требует особых навыков. Насосы для неё стоят недорого – дешевле всего обходятся погружные насосы вибрационного типа. Они практически не страдают от твёрдых загрязнений и не перегреваются, поэтому отличаются длительным сроком эксплуатации. Несмотря на эффективность, система имеет пару недостатков:

насос имеет срок службы, по истечению которого его необходимо заменить;
система не устраняет причину появления поверхностных вод в подвале, а лишь на время избавляет от последствий.

Профилактические меры

Установка дренажной или автоматической системы откачки сильно поможет при постоянных затоплениях подвала. Но не менее важно проводить профилактику для сохранения сухости внутри помещения. Перед сильными летними дождями или после зимы важно осмотреть участок изнутри и снаружи и понять, откуда появляется вода в подвале частного дома и как избавиться от неё.

Весной или осенью следует убирать листья с водосточных желобов. Из-за заблокированных каналов жидкость на крыше стекает по стенам в фундамент, увеличивая вероятность затопления подвального помещения. Можно также провести водосточный жёлоб снаружи дома или установить его в приямок. Детали конструкция надёжно фиксируются бетонным раствором.

Также, чтобы наружные поверхностные воды не стекали в подвал, необходимо закрыть вентиляционные поверхности и освободить помещение от имущества и продовольствия. Во время сильных дождей посмотреть, каким образом жидкость скапливается вокруг здания, и понаблюдать за основным течением.

В случае наводнений дом может остаться без электричества. Поможет монтаж аварийной системы питания. Установленный генератор должен обеспечивать электричеством жизненно важное для дома оборудование: печь, систему отопления, холодильники, дренажные насосы и т.д. При этом важно правильно выбрать место для установки генератора, оно должно быть сухим и изолированным от грунтовых вод.

При непредвиденных наводнениях, которые наносят большой финансовый ущерб, поможет страховка имущества. Большинство страховых компаний обеспечивают комплексное обслуживание и профессиональную помощь, но стоимость услуг зачастую завышена.

Грунтовые воды в подвале. Причины появления воды в подвале

Если не предпринять меры по защите подвала от грунтовых вод при постройке, то устранение последствий затопления станет более затратным решением

В верхних слоях грунта образуется первый водоносный слой. В него попадает влага от атмосферных осадков и растаявшего снежного и ледяного покрова, близлежащих водоёмов. Весной влаги в избытке, уровень грунтовых вод выше двух метров глубиной считается высоким.

На пути проникновения воды в дом хозяева возводят две основные преграды:

гидроизоляцию фундамента, пола и стен подвала, цоколя, которая защищает толщу бетонного и кирпичного слоя от постепенного просачивания воды по микротрещинам и порам материала;
дренажную систему под фундаментом, вокруг подвала или всего дома, которая собирает большую часть влаги и выводит её за пределы внутренней зоны.

Причинами затопления чаще всего становятся:

нарушения технологии обустройства внешней гидроизоляции дома;
засорение, заиливание дренажных труб или объём стоков, превышающий возможности системы;
прорыв труб водоснабжения или водоотведения;
обильное выпадение конденсата из-за некачественной вентиляции подвала.

Некоторые экономные хозяева строят здание вообще без дренажа, полагая, что достаточно будет гидроизоляции. Часто после нескольких лет в сухом погребе вдруг появляется вода — это влага пробила себе путь в мельчайших повреждениях гидрофобной защиты. Карбонат кальция в бетоне постепенно растворяется, что приводит к потере несущей способности стен, разрастается плесень и грибок. Отсутствие дренажа вредит и саду — размывается корневая система плодовых деревьев, почва заболачивается.

Определить высокий уровень залегания грунтовых вод на участке ещё до строительства дома можно с помощью геологической экспертизы, а можно по народным приметам: высокому уровню воды в колодце на близлежащих участках и наличию таких растений, как камыш, верба, ольха, хвощ.

Внутридомовой дренаж это. Назначение дренажой системы вокруг дома

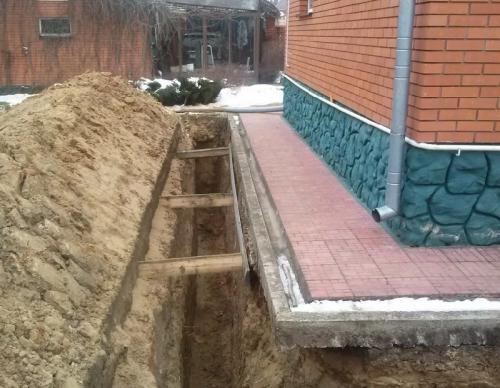

Дренаж вокруг дома и отмостка (водоупорное покрытие по периметру здания, расположенное под углом к стене для легкого отвода воды) необходимы для защиты фундамента и основания стен от воздействия грунтовых вод и осадков. Отмостка выполняет важную функцию, однако без дренажной системы она не способна эффективно защитить дом от влаги.

Обильные дожди, таяние снегов поднимает уровень грунтовых вод. При отсутствии системы отвода воды, происходят следующие процессы.

Вода застаивается в верхних слоях грунта. Грунт заболачивается, становится пучинистым. При замерзании он расширяется, оказывая неравномерное давление на фундамент. В результате осадка дома происходит неравномерно.
Одновременно вода просачивается в микрополости фундамента и основания стен. При замерзании она расширяется, увеличивая размер полостей. Со временем фундамент дает трещины, что резко сокращает срок эксплуатации строения.
Через трещины вода просачивается в подвальные помещения. Это вызывает рост плесени, порчу запасов и оборудования, которые размещают в подземных помещениях.
Далее сырость и споры плесени поднимаются на жилые этажи, поражают стены, мебель и взывают заболевания домочадцев. В морозы влага в подполье становится причиной образования инея на плинтусах и стенах.

Дренаж вокруг приусадебного участка применяется для создания оптимальной влажности почвы на затапливаемых землях. Это избавляет от луж и застоялой воды. Позволяет выращивать желаемые культурные растения и получать хороший урожай.

Вода в цокольном этаже. Почему появляется вода в подвале

Основной и самый опасный источник поступления воды в подвал — это грунтовые воды.

Для защиты от них на этапе строительства предусматривается закладка дренажной системы, а если уровень залегания грунтовых вод высокий или сильно повышается весной, дом строят на фундаменте из монолитной железобетонной плиты. Поэтому так важно узнать об уровне залегания грунтовых вод еще на этапе проектирования и строительства дома.

Другой источник — поверхностные воды от осадков (дожди, талый снег). Чтобы защитить от них постройки, по периметру выкапывают траншеи ниже основания подвала, а в них укладываются трубы для отведения воды. Конструкция проектируется с небольшим уклоном.

Однако когда грунт насыщается влагой, давление нарастает, и эта вода начинает просачиваться в поры и трещины, которые всегда есть в бетоне.

Отсутствие или нарушение системы гидроизоляции подземной части сооружения — еще одна из основных причин затопления и сырости в подвале.

Важно!

Бетон — это очень прочный материал, но в нем обязательно присутствуют поры и капилляры, в которые может попадать вода. Для повышения водостойкости в бетонные смеси добавляют пластификаторы и гидрофобизаторы .

Советуем изучить: Пластификаторы для бетона

Даже обычная вода по отношению к бетону считается агрессивной жидкостью: в порах и трещинах после попадания воды начинают размножаться микроорганизмы (плесень, бактерии), продукты метаболизма которых разрушают бетон, а при замерзании зимой вода расширяется, и в бетоне появляются новые микротрещины.

Но грунтовая вода — это не просто вода, а, по сути, раствор солей и кислот, ведь в большинстве регионов нашей страны почвы в той или иной степени кислые.

Как защитить подвал от грунтовых вод. Особенности

Следует учитывать, что гидроизоляция только изнутри подвала является малоэффективной. Для хорошей защиты от грунтовых вод и осадков необходимо применять комплекс гидроизоляционных мероприятий, который проводится еще на этапе строительства подвала. Например, обустраивается глиняный водяной замок под полом и отмосткой или делается дренаж с внешней гидроизоляцией.

Проблема грунтовых вод довольно часто возникает при пренебрежении обустройством дренажной системы, которая отводит талые воды. Если ее нет, то даже качественная внутренняя гидроизоляция подвала не позволит держать его в сухости.

Частично с проблемой чрезмерной влажности в подвальном помещении помогает справиться правильная отмостка вокруг здания. Она не дает осадкам проникать к фундаменту. Причем глубина отмостки должна быть от 30 сантиметров, ширина — больше ширины фундамента. На ее дно обязательно ложится подушка из глины, щебня и песка, которая сверху заливается бетоном и декорируется.

Только после того, как полностью готовы дренаж, внешняя гидроизоляция и отмостка, внутренняя гидроизоляция сможет показать хороший результат. Конечно, возможны случаи, когда, к примеру, подвал уже построен давно, но в нем стало намного влажнее. Тогда до внутренней гидроизоляции следует сперва проверить, в каком состоянии находится внешняя и при необходимости ее обновить.

В качественной защите особенно нуждаются подвалы, которые возведены в зонах с неглубоким уровнем грунтовых вод. Однако бывает, что водоносный слой просто меняет свой уровень и приходится применять срочные меры. Без должной гидроизоляции подвала изнутри в таком случае может появиться грибок, плесень, коррозия, начнут портиться продукты или разрушится фундамент. В случае если подвал находится в доме, нарушенная гидроизоляция может привести к искажению микроклимата даже в жилых помещениях.

Внутреннюю гидроизоляцию подвала от грунтовых вод следует проводить комплексно, чтобы как можно лучше защитить стены, потолок, пол. При этом особенно тщательно следует защищать места сопряжений поверхностей (между стенами и потолком, стенами и полом, стыки стен между собой), стыки блоков в фундаменте, швы кирпичной кладки, места обустройства коммуникаций, трещины или разломы от усадки строения.

Обмазку для гидроизоляции фундамента лучше всего производить битумной мастикой. Такое простое действие позволит значительно снизить стоимость ремонта.

Начинать процесс необходимо с пола, а завершать – работами по обработке перекрытий.

Внутренний дренаж подвала. Обустройство внутреннего дренажа

Систему внутреннего обезвоживания часто создают при невозможности либо большой проблематичности организации наружного водоотведения. Обустройство дренажной сети подвала изнутри делают 2 способами:

укладывают трубы (перфорированные), соединяя их с колодцем снаружи;
монтируют вертикальный стояк.

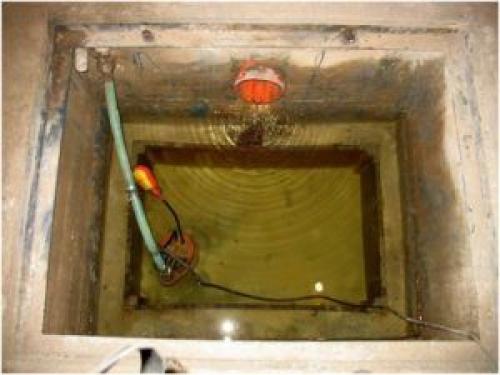

Дренажный колодец с насосом

Первый случай подразумевает, что систему дренажа в подвале своими руками создают следующим образом:

помещение предварительно осушают и проводят гидроизоляцию его стен;
по периметру комнаты в земляном полу выкапывают траншеи, имеющие в глубину примерно 0,3 м, а в бетоне создают канавки с помощью перфоратора или отбойника;
укладывают в выемки трубы-дрены, соединяя их колодцем;
засыпают смонтированную сеть гравием либо щебнем;
делают стяжку из бетона;
гидроизолируют пол и укладывают сверху новый.

Этот вариант дренирования предполагает, что жидкость будет собираться внутри цистерны и насосом подаваться наружу, либо без него, когда можно сделать уклон для стека.

Второй способ реализуют, если позволяют геологические условия на участке. Воду при этом отводят в фундаментную подушку из песка. Работу выполняют в такой последовательности:

выбрав любой угол подвала, выкапывают там приямок размерами 0,3х0,3х0,3 м;
в его центре делают скважину диаметром 3–4 см и глубиной 2–3 м;
внутрь вставляют трубку из пластика, имеющую отверстия с двух сторон.

Участок кольцевого наружного дренажа

Через отверстия верхнего конца вода попадает внутрь трубки, а через нижние – в песок.

Простейший вариант того, как сделать дренаж в подвале дома можно самостоятельно, заключается в монтаже трубы для водоотвода и установке в качестве водосборника бочки с насосом. Последний необходим для перекачивания жидкости в наружные колодцы.

Дренаж подвального помещения или погреба своими руками изнутри допускается совмещать с внешним водоотведением. Это повышает эффективность сделанной системы при возможности подтапливания грунтовыми водами.
