Пошаговая инструкция для сборки каркасного дома своими руками - документ, включающий в себя комплекс планов, схем и спецификаций элементов, предназначенный для возведения каркасного дома своими силами.

В инструкцию входят: схема фундамента и обвязки, лаги пола и перекрытия, схема расстановки стеновых щитов первого и второго этажей, раскладка стеновых панелей, несущая кровельная конструкция и стропильная система, ведомости пиломатериалов и план кровли.

Пошаговая инструкция это связующее звено между чертежами, 3 d моделью и сметой, чтобы строитель мог не прибегать к помощи дополнительной информации и построил свой каркасный дом своими руками. В ней также даются ссылки на необходимые СНИПЫ и требования на проведение дополнительных строительных работ, а также действий обеспечивающих безопасность на строительной площадке.

Из чего складывается стоимость строительства дома под ключ? Прежде всего это стоимость материалов на материалы и это кстати довольно маленькая часть бюджета - не более 5 т. р/м.кв. Вторым фактором, влияющим на цену дома является непосредственно стоимость работ по монтажу. Под ключ работы стоят сейчас от 50% до 70% от сметы на материалы.

Добавим сюда стоимость логистических и операционных расходов, что составляет от 5% до 10% - доски как никак надо везти, инструмент покупать и кормить-одевать рабочих на время стройки. Сложив эти показатели получаем около 7-8 т.р./м.кв. Дальше добавляем чистую прибыль фирмы - застройщика и получаем нормальную цену на каркасный дом под ключ от 10 до 12 т.р. за квадратный метр. Если Вы ищете дешевый способ - стройте сами.

Как построить двухэтажный каркасный дом своими руками. Строим дом правильно

Чтобы правильно построить каркасный дом, следует обратиться к СП-31-105 от 2002 года (далее Свод Правил). Этот документ разработан на основе американских и канадских документаций по каркасному домостроению и имеет дополнения, сделанные в 2018 году. Все дальнейшие описания опираются на данный Свод Правил. Все необходимые расчеты и технические нюансы уже включены в  проекты  на нашем сайте.

Фундамент

Свайно-винтовой фундамент каркасного дома

Одним из главных преимуществ каркасного домостроения является то, что такие дома подходят для любого типа грунта. Особые ограничения возникают тогда, когда застройщик решит сделать в доме подвал, так как при высоком уровне грунтовых вод эксплуатация последнего будет затруднена. Ведь подвал в этом случае будет постоянно затапливать.

Строительство фундамента для дома всегда начинается с подготовки грунта. С площадки, где будет строиться дом, вывозится весь мусор, сухие деревья, кустарники, выкорчевываются пни, снимается плодородный слой почвы. Если на месте стройки есть муравейники, слой грунта после выкорчевки снимается на глубину не менее 300 мм (на глубину поражения). В том случае, если проектом предусматривается прокладка коммуникаций под фундаментом, грунт следует утрамбовать либо заполнить раствором прочностью не ниже В 7,5 до отметки подошвы фундамента.

Нужно учесть, что в период строительства к фундаменту может подходить вода, поэтому ее нужно отводить во избежание промерзания грунта в зимний период. Для этого на строительной площадке устраивается дренаж. Более подробно можно узнать из Свода Правил.

Если нужно рассчитать глубину заложения фундамента, следует обратиться к СНиП 2.02.01, в котором приведены подробные инструкции для расчета.
Также следует помнить о том, что при применении в строительстве дома деревянных перекрытий первого этажа в выступающей над грунтом части фундамента в (цоколе) необходимо сделать продухи, чтобы пространство под полом могло хорошо вентилироваться.

Устройство дренажа и гидроизоляция

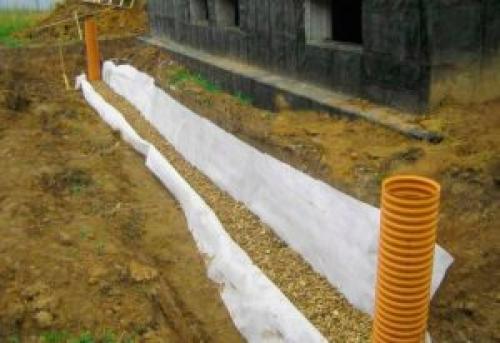

Устройство дренажа

Дренаж фундамента осуществляется с помощью дренажного слоя или труб, которые укладываются на специально утрамбованный слой. Если дренаж производится с помощью труб, и он укладываются под фундамент или полы по грунту, то верх труб должен находиться ниже бетонной плиты по грунту.

После укладки трубы засыпаются дренирующим материалом. Это может быть мелкий щебень или песок. Гидроизоляция фундамента может устраиваться либо рулонными материалами, либо битумными мастиками.

Перекрытия

Перекрытия состоят из досок, скрепленных между собой строительными гвоздями либо скобами. Допускается применение пиломатериала не ниже второго сорта. Помимо строительных гвоздей каркас допускается соединять самонарезающимися винтами или оцинкованными шурупами, а также трефовыми гвоздями с перемычкой. Также применяются металлозубчатые пластины и Н-образные скобы.

Бывают случаи, когда при строительстве перекрытия применяют даже клеевые составы. В этом случае прочность такого соединения должна подтверждаться расчетами. Толщина доски для строительства каркасного дома обычно варьируется от 150 до 250 мм. Это значение касается домов для постоянного проживания.

Если дом строится на бетонном фундаменте, то перед устройством перекрытия укладывается слой гидроизоляции. Только потом на нее укладывается лежень, на котором будет устраиваться перекрытие.

Если же в качестве фундамента будут использованы винтовые сваи, либо это будет столбчатый фундамент, то гидроизоляция укладывается непосредственно на участки, на которые опирается перекрытие. Также в этом случае выполняется обвязка свай либо столбов. В случае с винтовыми сваями обвязка выполняется с помощью металлоконструкций, сваренных между собой; либо это может быть обвязка из брусьев или из скрепленных досок. Тоже самое выполняется и при применении столбчатого фундамента.

После устройства обвязки обычно выполняется подшивка для утепления с помощью досок. Затем непосредственно на доски устраивается перекрытие с помощью балок. Однако чаше применяется подшивка с помощью листового материала, например, ОСП. В этом случае подшивка осуществляется прямо на балки перекрытия.

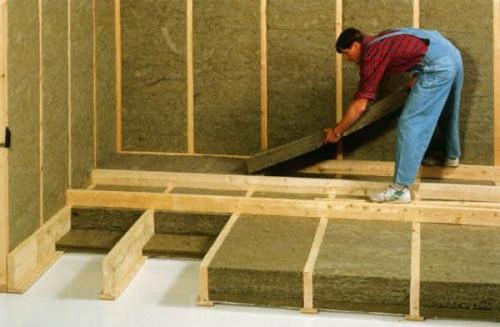

Далее между балками укладывается утеплитель. Это может быть минеральная или каменная вата, либо эковата. После этого утеплитель закрывается слоем пароизоляции, на который ложится черновой пол.

Сборка междуэтажного перекрытия (если планируется строить двухэтажный дом или дом с мансардой) выполняется по тому же принципу.

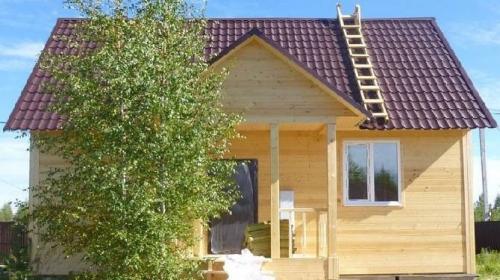

Каркасный дом 6 н. Что такое каркасный дом и нюансы его строительства

Из названия технологии понятно, что жилой объект представляет собой каркас, обшитый панелями. Быстрота и относительно недорогая стоимость выводят строительство на пик популярности. Однако есть некоторые нюансы технологии, которые следует рассматривать тщательно:

1. У каркасных объектов показатель экологической чистоты мал – большой объём клея + синтетический утеплитель + необходимая регулярная обработка древесины. Добросовестные компании используют необходимые вещества в небольших количествах, следя за допустимым уровнем формальдегидов. Если работать с неизвестными поставщиками, распознать самостоятельно нарушения технологии изготовления всех элементов не удастся простому обывателю.
2. Невозможность перепланировки. Каркасный домик 6×6 с верандой будет изготавливаться на заводе по подобранному проекту – внесение изменений по прибытии на место стройки, уже невозможно.

А самостоятельное выпиливание или надстройка, чреваты потерей безопасности. В этом отношении, произведённые кустарным способом панели имеют преимущество переделывания или замены.

3. Подверженность порче. Каркас, как и любая древесина – это капризный материал. К тому же утеплитель, проложенный внутри стен – это магнит для паразитов и грызунов. Проблема решается большим количеством химии, но как уже было сказано, экологии это не на пользу.
4. Простота и быстрота сборки каркаса возможна при квалифицированном подходе и применении техники – панели тяжелы. Самостоятельное строительство без опыта приведёт к тому, что показатели теплоёмкости, безопасности снизятся, да и внешний вид сильно испортится.

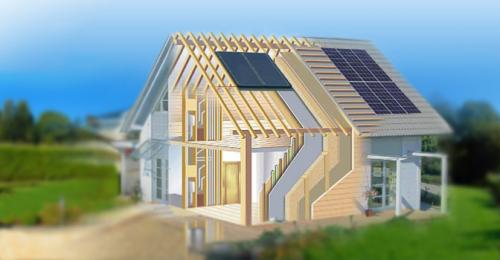

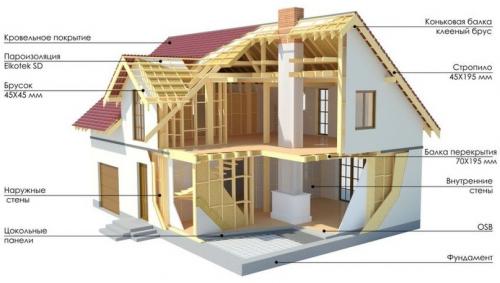

Каркасный дом недостатки. Деревянный дом по каркасной технологии

Деревянный каркаксный дом, — это прочное и долговечное строение. Такой дом может стать местом постоянного проживания, или использоваться в качестве летней дачи. Каркасные дома отличаются разнообразием архитектурных решений, быстрыми темпами строительства и экономичностью.

• В основе данной технологии лежит возведение деревянного каркаса здания с последующей обшивкой и утеплением стен. Деревянный каркас изготавливается из цельного или клееного бруса, в качестве утепляющего материала используются:
• Пенобетон;
• Минеральная вата;
• Полистирол;
• Базальтовые плиты;
• Пеноплекс.

Наружная отделка сайдингом, вагонкой, имитацией кирпичной кладки или блокхаусом позволяет строению выглядеть современно и эстетично. Выбор утепляющих и обшивочных материалов напрямую влияет на энергоэффективность будущего дома, а также на микроклимат во внутренних помещениях, поэтому на них не следует экономить.

Каркасный дом может быть установлен на легком фундаменте, собранный каркас не требует усадки – к обшивке стен и их утеплению можно приступать незамедлительно. Чтобы каркасный дом был теплым и безопасным, следует внимательно подойти к выбору утепляющего материала. При недостаточной толщине слоя утеплителя дом будет быстро остывать, что приведет к значительным расходам на отопление.

Некачественный утеплитель может впитывать влагу и разрушаться под ее воздействием. Намокший утеплитель – это идеальная среда для развития плесени и грибков, поэтому при строительстве обязательно использование пароизоляции.

Также стоит помнить о том, что многие виды утеплителя отличаются повышенной горючестью и выделяют токсичные вещества при горении. Чтобы избежать проблем при эксплуатации каркасного дома, целесообразно установить вентилируемые фасады и кровлю, а также использовать так называемые «дышащие» окна.

Основание каркасного дома. Как быстро и недорого построить каркасный дом своими руками

Каркасный дом – это прекрасная возможность обзавестись собственным комфортным жильем за приемлемые деньги и в короткий срок. Но чтобы первый сильный ветер или пучение грунта не сложили его как карточный домик, необходимо знать четкую последовательность выполнения работ и некоторые секреты каркасного строительства. Приводим пошаговую инструкцию, как правильно.

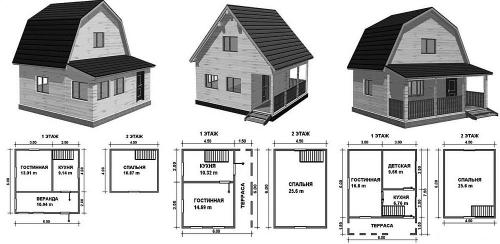

Дизайн-проект и чертеж дома

Существенно сократить сроки строительства, избежать многих ошибок и уменьшить расход материалов вам поможет дизайн-. Но это не только проработка интерьера комнат. Дизайн-проект включает в себя и чертежи . Для фундамента, стропильной системы и каркаса стен они просто необходимы.

Чертежи помогают рассчитать расход строительных материалов и нагрузку на конструктивные элементы. В них отражены размеры всех деталей и узлов, их пропорции и способы соединения, разводка инженерных коммуникаций.

Для разработки дизайн-проекта и чертежей вы можете обратиться к профессиональным проектировщикам или попробовать освоить специализированные программы. Для примера: ArchiCAD, Arcon, WoodEngine, CadWork. Однако учтите, что некоторые программы требуют покупки лицензионного ключа и время на освоение.

Укладка фундамента под каркасный дом

Каркасный дом может быть самостоятельно возведен вами на плитном, свайном, столбчатом или ленточном фундаменте. Каждый имеет свои достоинства и недостатки, подходит для определенного типа грунта. Как определить, какой из них выбрать?

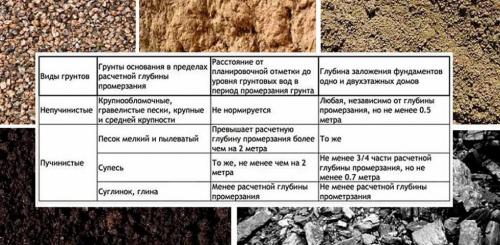

Анализ грунта на участке под строительство

Фундамент, подобранный в соответствии с особенностями грунта, – не просто надежная основа всего строения. Это еще и рациональное использование ваших денежных средств. Не всегда каркасному дому нужен дорогостоящий плитный илиглубокого заложения.

Сделать правильный выбор поможет анализ земли , взятой со строительного участка. Что он поможет определить:

1. Глубину залегания грунтовых вод. Если они протекают близко к поверхности почвы, придется отказаться от устройства погреба.
2. Качественный состав земли (мелкий песок, гравий, глина и др.). Наилучший вариант для строительства –гравийный грунт, наихудший – мелкопесчаный.
3. Глубину промерзания грунта. Чем она больше, тем более трудоемкими и дорогостоящими будут работы по закладке фундамента.

Для исследования можно самому выкопать яму глубиной не менее полутора метров, взять пробы земли и отнести их в лабораторию. Менее трудоемкий вариант – приглашение инженеров-геологов непосредственно на строительную площадку.

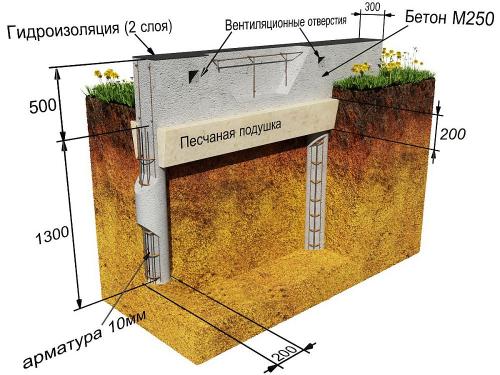

Особенности ленточного фундамента

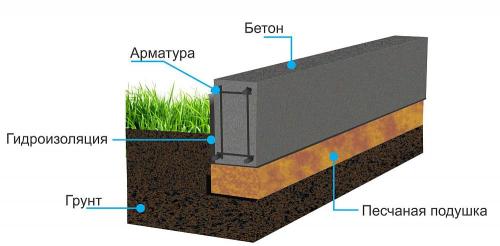

Ленточный фундамент представляет собой замкнутый контур из армированного бетона. Его прокладывают под несущими стенами дома по всей их длине.

Несмотря на трудоемкость и дороговизну укладки, ленточное основание является оптимальным вариантом для каркасного дома. Оно имеет большую несущую поверхность, позволяет обустроить подвал и выполнить строительные работы даже на пучинистом грунте.

Последовательность возведения ленточного фундамента:

1. Рытье траншеи и укладка песчаной подушки на ее дно.
2. Гидроизоляция стенок траншеи.
3. Монтаж деревянной опалубки.
4. Сборка и установка армирующей сетки.
5. Заливка опалубки бетоном и его уплотнение.

Высота ленточного фундамента должна быть минимум в 2 раза больше его ширины. При таких условиях в нем не возникает поперечная деформация.

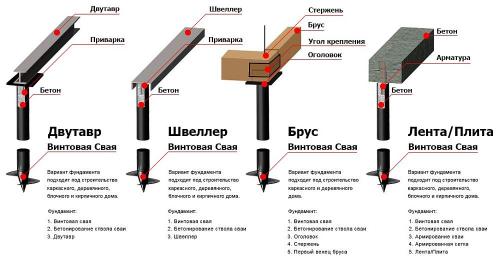

Свайно-винтовой фундамент – простое и доступное основание для дома

Свайно-винтовой фундамент позволяет без опыта строительства возводить жилой дом на слабых и участках с неровным рельефом. Он становится надежной опорой для стен, так как сваи прочно цепляются за твердые породы ниже уровня промерзания грунта.

Винтовые сваи – металлические стержни, на заостренные концы которых приварены лопасти. Такая конструкция позволяет просто вкрутить их в землю, как сверло. Это можно сделать с помощью привлеченной специальной техники или вручную. Но в последнем случае понадобится не менее трех человек.

Укладка столбчатого фундамента

Столбчатое основание возводят только на стабильных грунтах с высокой несущей способностью.

Работы выполняют пошагово:

1. По выбранному периметру в земле бурят круглые скважины.
2. В них устанавливают связанный из арматуры металлический каркас.
3. Опускают в скважины опалубку из обсадных труб.
4. Обрезают надземные элементы по одному уровню.
5. Заливают скважины бетоном и уплотняют его.

Высота оголовков (надземная часть столбов) не должна быть меньше 400 мм. В противном случае древесная обшивка пола будет гнить от постоянного воздействия влаги.

Плитный фундамент – когда немалые вложения оправдывают себя

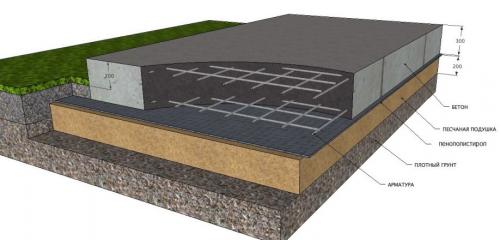

Плитный фундамент по праву считается самым дорогостоящим. Это связано с большой несущей площадью, которая является главным достоинством монолитного основания.

Построенный на такой плите дом защищен от перекосов, ведь даже при воздействии сил морозного пучения он двигается вместе с фундаментом.

Технология укладки основания предполагает

1. Снятие верхнего слоя почвы (плодородного).
2. Укладку геоткани, засыпку песчано-гравийной подушки и ее трамбовку.

Высота плитного основания обычно составляет 100 мм .

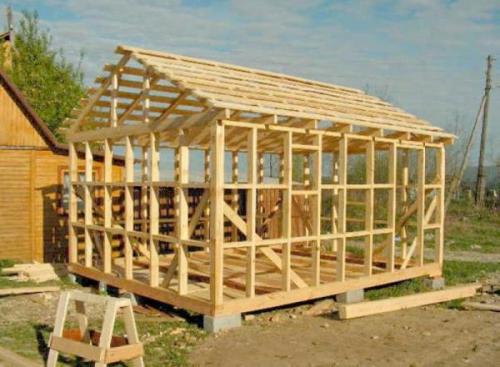

Каркасный дом 6 на 8 своими руками. В чем заключается технология строительства каркасного дома: поэтапно с картинками

Строительный рынок последние несколько лет заполонили так называемые каркасные дома, которые еженедельно в огромном количестве возводятся как фирмами, так и своими руками.

Причина такой любви к «каркасникам» кроется в простоте возведения и темпах строительства.

Поэтапное строительство каркасного дома позволяет за один сезон смонтировать полноценный жилой дом, который будет достаточно презентабельно выглядеть, и отличаться привлекательной ценой и экономичностью в обслуживании. Технология проста для понимания и реализации своими руками.

Каркасный дом своими руками

В чем суть строительства каркасного дома

Как понятно из названия, технология заключается в формировании некоего каркаса из дерева (досок или бруса) или металла, с постепенной поэтапной обшивкой его слоями из пленок, мембран, утеплителей и пр.

Такая многослойная конструкция стен позволяет добиться хороших тепловых характеристик при достаточно тонких стенах.

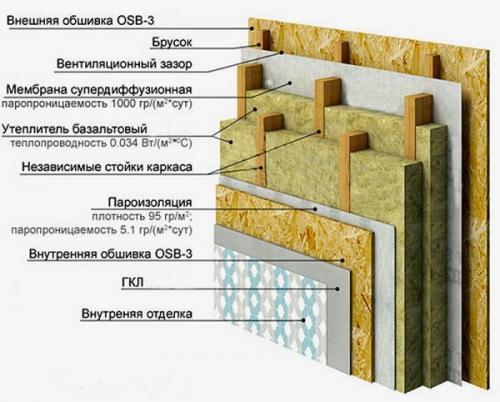

Стена дома в разрезе без дополнительного утепления пенопластом

Какие же материалы формируют стену?

• утеплитель минеральная вата
• утеплитель листы пенопласта
• гидроизоляция в виде пленки или мембраны
• пароизоляция в виде диффузионной мембраны
• листы ОСБ
• внешняя и внутренняя отделка

Утепление каркасного дома , как мы написали выше, лучше делать двух видов. Изнутри утепляем дом минеральной ватой, а снаружи – листами пенопласта.

Листы пенопласта позволят улучшить звукоизоляции, они являются отличной ветрозащитой и при снижении свойств минеральной ваты со временем (такое может произойти при попадании влаги или росы внутрь стен) позволят сохранить тепловые характеристики дома.

Утепление дома своими руками с помощью матов

Гидроизоляция необходима для защиты утеплителя от влаги, которая поступает снаружи в виде осадков.

Ее необходимо укладывать внахлест, фиксируя специальной липкой лентой для утеплителя. Это позволить сделать 100-процентную защиту от воды.

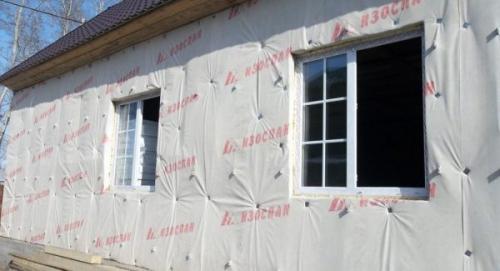

Гидроизоляция стен изоспаном в каркасном доме

Пароизоляция фиксируется с внутренней стороны стены, и позволяет стенам «дышать».

Капельки влаги, которые могут конденсироваться в стене, спокойно выводятся в комнаты, благодаря чему утеплитель служит гораздо дольше.

При использовании качественных мембран, риск образования грибка на стенах, черных пятен плесени и других побочных эффектах герметичных стен снижается до минимума.

А устройство правильной вентиляции каркасного дома полностью убирает эти риски.

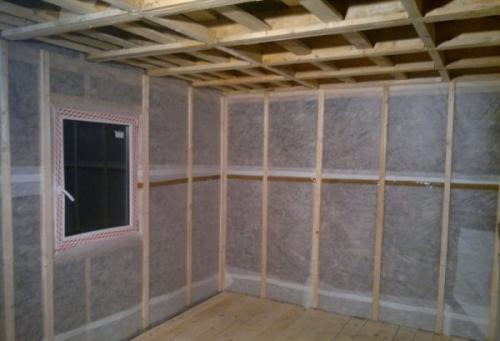

Пароизоляция стен изнутри дома с помощью мембраны своими руками

Листы ОСБ прибиваются поверх всей конструкции, и являются основой, к которой будут крепиться отделочные материалы.

Каждый этап работ можно выполнять своими руками благодаря легкости строительного материала. Технология достаточно проста, а начинать ее необходимо со строительства каркаса.

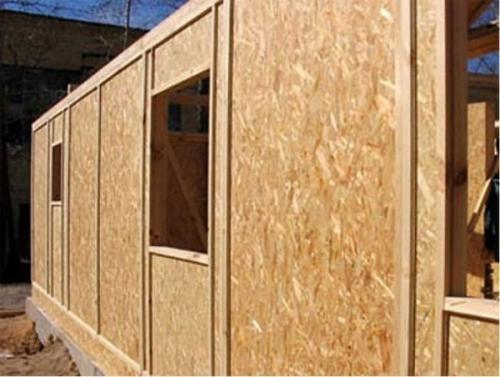

Обшивка дома ОСБ-плитами

Первый этап строительства: фундамент

Как и любое другое строительство, каркасный дом начинается с возведения фундамента.

Фундамент может быть:

• ленточный
• столбчатый
• свайный

Остальные виды мы рассматривать не будем, так как они используются крайне редко.

В чем суть этих фундаментов?

Ленточный представляет собой монолитный фундамент из бетона, который в жидком состоянии заливают под несущие внешние и внутренние стены.

Для этого необходимо нанести разметку с помощью кольев и веревки, пометить места будущих стен, вырыть траншеи своими руками или экскаватором (минитрактором).

В траншею установить опалубку, которая может быть съемной, несъемной, приобретенной в магазине, взятой в аренду или сколоченной из досок или фанеры своими руками.

Готовую опалубку гидроизолируем обычной пленкой изнутри и заливаем цементную смесь для ленточного фундамента.

Когда она застынет, необходимо снять опалубку и проверить геометрию. При перепадах по высоте –нанести дополнительный слой цемента для выравнивания.

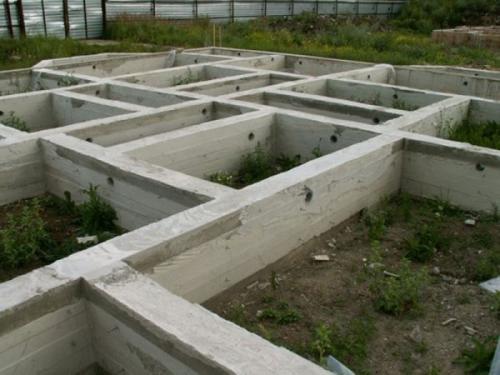

Ленточный фундамент своими руками

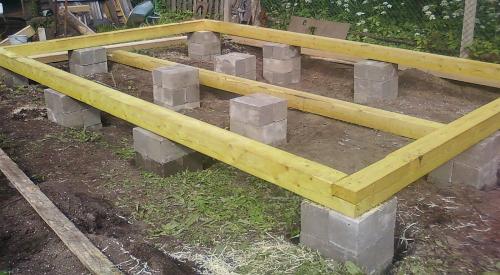

Столбчатый фундамент представляет собой столбы, которые устанавливаются в определенных местах: по углам, в местах перекрытия, на расстоянии друг от друга не более 2-2,5 метров.

Столбы могут быть заливные из цемента или сборные из блоков. Заливные делаются также, как при ленточном фундаменте, только вырываются не траншеи, а ямы, в которые устанавливается опалубка квадратной или прямоугольной формы. Опалубка также гидроизолируется.

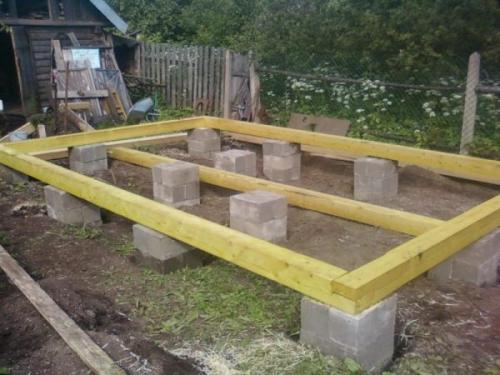

Столбчатый фундамент под дом

Не забывайте при заливных видах фундамента использовать укосины, так как часто жидкий цемент настолько тяжел, что раздвигает опалубку, сколоченную своими руками.

Важно: не забудьте утопить арматуру в наливных фундаментах или сетку, чтобы сделать его более крепким. Также необходимо на данном этапе установить анкерные болты.
