Правила выбора ворот для гаража. Видео описание

18.04.2022 в 01:06
Содержание
  1. Правила выбора ворот для гаража. Видео описание
  2. Стандартные размеры секционных гаражных ворот. Типовые размеры ворот для гаража
  3. Распашные или секционные ворота. Распашные автоматические ворота
  4. Стандартные размеры ворот. Выбор размеров ворот для забора в зависимости от типа въезжающего транспорта
  5. Стандартные ворота в гараж. Гаражные ворота: стандартные размеры
  6. Стандартные размеры ворот гаража. Стандарты ширины и высоты ворот для гаража
  7. Секционные ворота размеры проема. Размеры
  8. Секционные ворота - 12 правил выбора

Правила выбора ворот для гаража. Видео описание

Качественные и безопасные ворота не обязательно должны быть очень дорогими. Отечественные производители могут достойно изготовить ворота, а стоить они будут значительно дешевле зарубежных аналогов. Важно, чтобы производитель предоставлял гарантию качества на свои изделия, а также все необходимые сертификаты соответствия.

Выбор ворот для гаража - ответственная задача. Ресурс и продуманность конструкции, материалы и примененные технологии, соответствие нормам по безопасности и гарантия производителя - только часть того, на что нужно обратить внимание при выборе.

Учитывая тот факт, что данное оборудование приобретают один раз и на долгие годы, стоит выбирать качественные и проверенные решения, а монтаж доверить официальным представителям производителя.

Степан Буденков
Начальник сервисной службы ООО « Хёрманн Руссия »

Добавим, что секционные ворота можно устанавливать не только вертикально. Есть модели, которые открываются вдоль стен. Их устанавливают внутри гаража, где монтируют две направляющие: одна на полу, вторая на стене помещения. На фото ниже эта секционная модель показана.

Секционные ворота, открывающиеся горизонтально Источник hoermann.ru

Подъемно-поворотные

Из самого названия становится понятным, что ворота при открывании совершают два движения: подъем и поворот. При этом совершают они их одновременно. В конечном итоге вся конструкция оказывается под потолком в горизонтальном расположении.

Чисто конструктивно эти ворота собой представляют одно цельное полотно, которое закрывает собой полностью проем. Чтобы закрытие было герметичным, снизу сооружают порожек высотою в пределах 3 см, в который упирается нижняя рама полотна. С боков устанавливают внешнюю раму, в которое полотно заезжает.

Само движение – подъемно-поворотное, обеспечивается шарнирно-рычажным механизмом. При этом открывать и закрывать ворота можно и вручную, и при помощи электродвигателя. Но сама схема движения конструкции доставляет некоторые неудобства. К примеру, нижняя часть полотна обязательно выходит за пределы гаража, приблизительно на 1 м. То есть ставить машину близко к воротам не получится.

Подъемно-поворотные гаражные ворота Источник hoermann.ru

Что касается размеров, то здесь достаточно скудный ассортимент по сравнению с предыдущей моделью. Максимально возможный размер полотна – 6 м ширина, 2,2 м высота. Но в плане отделки возможностей больше. К примеру, можно в воротное полотно установить окошки.

Итак, достоинства подъемно-поворотных ворот:

  • простота конструкции ;
  • невысокая цена ;
  • компактность ;
  • нет надобности чистить снег перед гаражом ;
  • легко оснастить автоматикой .

И недостатки:

  • закрыть ими можно только прямоугольный проем ;
  • если требуется ремонт полотна, то частично это сделать нельзя , только всю конструкцию;
  • не самая высокая взломостойкость ;
  • нельзя автомобилю подъезжать вплотную к гаражу .
Подъехать к гаражу вплотную не получится Источник sauerland-und-wuest.de


Cтеллажи для хранения колес в гараже - варианты конструкций

Рулонные

Свое название эта разновидность гаражных ворот получила из-за того, что чисто конструктивно это полотно, состоит из ламелей шириной 77-200 мм, которые при открытии сворачиваются в рулон на вал. Последний расположен в верхней части конструкции и закрыт защитным коробом.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/pravila-vybora-vorot-dlya-garazha-chto-luchshe-dlya-garazha-sekcionnye-vorota-ili-raspashnye

Стандартные размеры секционных гаражных ворот. Типовые размеры ворот для гаража

Рассчитывая размеры автоматических ворот для гаража , учитывайте количество машин, которые будут размещаться внутри постройки, а также их габаритные характеристики. Автомобили надо измерять вместе с багажным отделением на крыше и зеркалами.

Помимо этих показателей, надо учесть дистанцию от проема до дороги или забора, принцип открытия ворот, наличие пешеходной калитки и расположение конструкции относительно грунта (выше или ниже).

Стандартные размерные характеристики

Называть какие-либо размеры стандартными не имеет смысла. Каждый изготовитель предлагает продукцию с разными габаритами, подходящую под определенные проемы и количество машин. Вам же нужно только спроектировать ворота таким образом, чтобы автомобиль свободно выезжал из гаража, не задевая проема.

Чтобы этого добиться, нужно прибавить к ширине авто 0,3 м с двух сторон. Если ширина вашей легковой машины составляет 180 см, значит проем должен быть 240 см (стандартным считается показатель 250 см). Высоту ворот тоже рассчитывают по габаритным параметрам транспортного средства и росту водителя.

Минимальное значение ширины

На небольшом по площади участке допускается строительство гаража с узким проемом. В этом случае разрешается ограничиться шириной ворот 200 см (для мотоцикла этот показатель равняется 180 см). В таком случае высота постройки должна быть не меньше 180 см. Но вам нужно учитывать, что это слишком малый показатель высоты. При большом росте вы будете испытывать серьезный дискомфорт внутри сооружения. Поэтому лучше не экономить на данной характеристике.

Распашные или секционные ворота. Распашные автоматические ворота

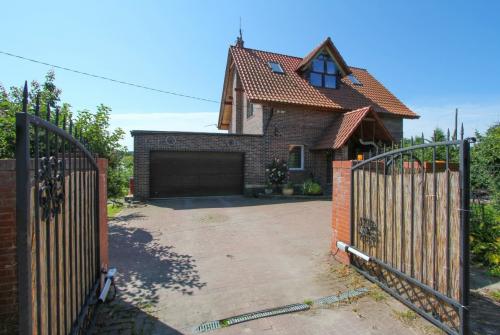

Пожалуй, самый распространенный вариант ворот. Популярность этой модели обеспечена простотой конструкции, такие ворота многие хозяева устраивают даже самостоятельно.

Распашные или секционные ворота. Распашные автоматические ворота

Кроме того, распашные ворота не требуют приобретения сложной и дорогостоящей фурнитуры, а значит, обойдутся вполне бюджетно.

Преимущества распашных ворот :

  1. Простота конструкции и монтажа,
  2. Есть возможность изготовить и установить их самостоятельно,
  3. Невысокая стоимость как готовой конструкции, так и самодельной.

Распашные или секционные ворота. Распашные автоматические ворота

Недостатки распашных ворот:

  1. Требуют свободного места. Так как распашные ворота открываются целыми створками, то для них, безусловно, необходимо место.
  2. Неудобны в плане атмосферных явлений. Например, снег – его обязательно необходимо убирать с места траектории ворот, в противном случае, снег будет мешать их работе. Или резкие порывы ветра – из-за высокой парусности створок, ветер может быть опасен.

Автоматика для распашных ворот

Распашные ворота представляют собой, собственно, саму створку (или две), которые открываются внутрь или наружу, каркаса, на котором она установлена и автоматический привод. Автоматика распашных ворот также максимально простая и состоит из:

  • Привода — отдельного для каждой створки,
  • Блока управления,
  • Пульта управления.

Дополнительно можно также установить датчики движения и прочие элементы безопасности.

Привод для распашных ворот может быть двух типов:

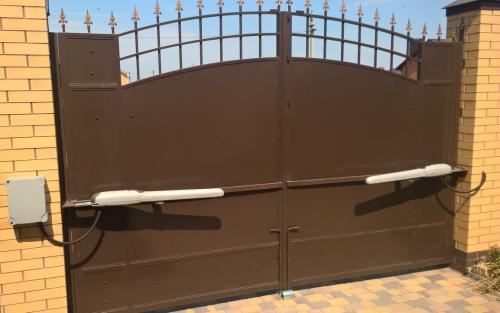

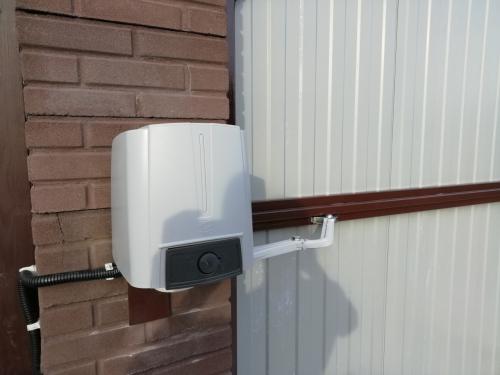

  • Рычажный

Распашные или секционные ворота. Распашные автоматические ворота

Распашные или секционные ворота. Распашные автоматические ворота

В этом случае, в комплект входят редуктор, электродвигатель и систему рычагов. При монтаже распашных ворот, в этом случае, рычаги монтируются на створки, а приводы – на опорные стойки, к которым крепятся ворота. Через электродвигатель усилие привода передается на рычаги, а значит, на створки ворот, открывая и зарывая их.

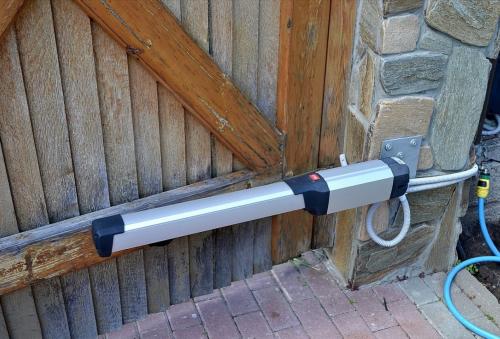

  • Линейный

Распашные или секционные ворота. Распашные автоматические ворота

Такая система основана на главном редукторе, который приводится в движение при помощи электродвигателя. Редуктор, посредством червячной передачи приводит в движение шток, закрепленный на створке ворот. Современные линейные приводы имеют компактный внешний вид, редуктор и электродвигатель аккуратно спрятаны в цилиндр, выдвижная часть которого – шток, крепится к воротам.

Распашные или секционные ворота. Распашные автоматические ворота

Казалось бы, из двух вариантов привода легко выбирать, но не все так просто. Автоматика для распашных ворот выбирается исходя из определенных нюансов:

  1. Метод установки . Понятно, что, если есть возможность установить простой линейный привод – это удобно и легко сделать. Но зачастую установка распашных ворот требует и подземного монтажа редуктора. Поэтому, в первую очередь, стоит учесть именно каким методом будут устанавливаться распашные ворота.
  2. Вес створки . Также немаловажен – ведь для открытия небольшой калитки или двухметровой створки явно понадобятся различной мощности приводы.
  3. Частота открывания – закрывания . В частности, для распашных ворот, можно приобрести привод, рассчитанный на одну тысячу открываний/закрываний в сутки!

Из всего вышесказанного, можно подвести небольшой итог: из двух возможных приводов для распашных ворот, для более легких, установленных на небольших металлических опорах, правильнее будет использовать линейный привод. Такой привод устанавливается прямо на створки ворот изнутри, его не особенно заметно, а в работе он удобен и долговечен. А вот для крупногабаритных ворот, закрепленных на высоких колоннах, створок с большим весом и парусностью, гарантированно понадобится автоматическая система на рычагах. Рычажную автоматику также рекомендуется устанавливать изнутри, так как есть вероятность кражи привода.

Стандартные размеры ворот. Выбор размеров ворот для забора в зависимости от типа въезжающего транспорта

Один из главных факторов, влияющих на размер ворот,- тип транспорта, выезжающего на территорию участка. Ведь чем больше габариты въезжающего автомобиля, тем большего размера необходим проем для него. Стоит учитывать, что при строительстве крупногабаритная техника будет заезжать чаще обычного.

Пример расчёта минимальной ширины ворот для въезда Источник alutech.ru

Легковые машины

Обычно средняя ширина легкового автомобиля не больше двух метров. Поэтому если чаще всего на участок въезжают легковые машины, то ширину ворот для легкового автомобиля выбирают стандартную, и составляет она 2,6 метра. В этом случаем учитывается зазор размером примерно 0,35 метра.

Грузовые автомобили

Для грузовых автомобилей ширину проёма делают значительно больше. Если на участок планируется заезд крупногабаритных автомобилей (например, грузовиков), то ширина ворот для грузового автомобиля будет составлять не менее 3,1 метра.

При условии, что на территорию участка планируется заезд разных машин, стоит опираться на стандартные значения ширины ворот. Оптимальная ширина ворот в частном доме считается от трёх с половиной метров до четырёх метров. Ведь тогда возможен проезд и грузовых машин, и легковых автомобилей.

Требования к воротам для гаража

Размер гаражных ворот определяется их видом конструкции. Однако при любых условиях рекомендуется придерживаться стандартных размеров, в которых учитываются параметры автомобиля и дополнительно прибавляется 0,9 метра на открывание дверей машины.

Если гараж предусмотрен для паркинга сразу нескольких автомобилей, то ширину гаражных ворот следует определять следующим образом. Суммируется ширина двух автомобилей и прибавляется расстояние, необходимое на открывание дверей между автомобилями и стенами гаража.

ГОСТ не даёт чётких регламентов о нормах и правилах установки гаражных ворот, поэтому, определяясь с габаритами, стоит опираться лишь на ширину автомобиля.

Выбор размера калитки

При выборе размера калитки для забора важно принимать во внимание то, что она должна обладать высокой пропускной способностью. В особенности на этапе ремонта через неё должны без проблем проходить материалы для строительства и габаритная бытовая техника. Предпочтительной считается ширина 1метр.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/chto-delat-esli-proem-dlya-garazhnyh-vorot-ne-standartnyy-chto-delat-esli-proem-menshebolshe

Стандартные ворота в гараж. Гаражные ворота: стандартные размеры

Единого, универсального стандарта не существует. Всё зависит от того, на чём ездит заказчик. Для типовой легковушки подходящая ширина гаражного проёма составляет 220–250 см, а вот для микроавтобуса потребуется уже по крайней мере 280 см. Для гаража, рассчитанного на два автомобиля, оставляют проезд не менее 480 см. Стандартная высота — от 200 до 300 см, здесь тоже всё зависит от разновидности транспортного средства.

У каждого производителя габариты сгруппированы в линейку с определённым шагом. Но если вы оформляете индивидуальный заказ, то можете всё замерить сами с учётом ряда моментов:

  • Габариты автотранспорта. Если собираетесь в будущем купить новое авто, то заказывайте ворота, подобрав ширину и высоту с запасом. Такое же решение будет оптимальным, если планируете модернизировать машину, например устанавливать багажник на крышу легковушки или превращать мини-грузовик с кузовом в мини-фургон.
  • Планировка территории. Оцените, насколько удобен подъездной путь. Под каким углом будет располагаться автомобиль, заезжая в гараж? Находится ли гараж на уровне земли? Хватает ли обзора при выезде на дорогу общего пользования? Может оказаться, что ворота должны быть шире, чем при идеальных условиях.
  • Планы на использование гаражного помещения. Владельцы нередко оставляют в гараже ещё и мотоцикл либо велосипед, хранят личные вещи или старую мебель. Если и у вас есть такой план, учитывайте это.

У секционных ворот есть пара отличий, о которых также нельзя забывать:

  • Гараж должен иметь глубину не впритык, а с запасом. Чтобы привод автоматических ворот работал без неполадок, нужно 330 см или больше.
  • Стены не должны прилегать вплотную. Расстояние от стены до края проёма должно быть 10-сантиметровым, а лучше больше.
  • С притолок — аналогичная ситуация. От края до верха ворот отступают примерно 25 см.

На средний размер ворот для гаража лучше не полагаться. Стоит помнить, что проём сужается за счёт рам. Чтобы не было проблем с воротами, лучше брать по возможности небольшой запас и учитывать дополнительные факторы.

Минимум (когда нужно сэкономить)

Чтобы не тратиться сверх меры, можно взять минимальные размерные параметры. Но всё равно меньше определённого проём делать нельзя. Так, для мотоцикла необходимо 180 см, а для легкового автомобиля — 200. Актуально при условии, что подъезд к гаражу удобный, прямой и ровный.

Стоит также учитывать и рост тех, кто будет пользоваться гаражом. При высоте 180 см человеку высокого роста будет неудобно заходить внутрь или выходить: придётся каждый раз наклонять голову.

Максимум (какие есть ограничения)

Пределов, лимитов как таковых нет. Всё ограничивается только потребностями заказчика. И его финансовыми возможностями, разумеется. Стандартные изделия бывают высотой до 308 см и шириной до 600.

По персонализированному запросу изготавливаются ворота в гараж, размеры которых ещё больше превышают стандарт. Но на практике это редко бывает востребовано. К тому же у материалов есть свои ограничения по прочности и выдерживаемой механической нагрузке.

Стандартные ворота в гараж. Гаражные ворота: стандартные размеры

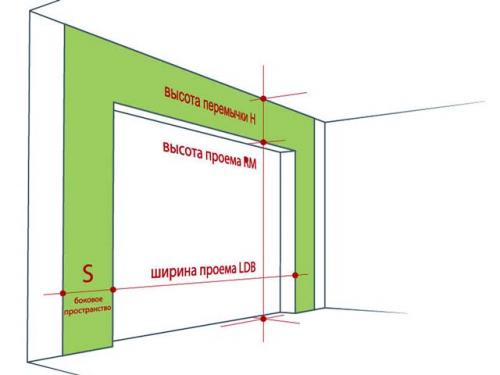

Размер ворот для гаража подбирается с учетом указанных на изображении параметров

Как оценить ширину будущих ворот

Эксперты рекомендуют, чтобы посчитать оптимум самостоятельно, измерить ширину авто и прибавить к этой цифре по 30 см слева и справа. Например, если это седан шириной 180–200 см, то оптимальный проём гаража будет 240–260 см. Ходовые размеры, которые предлагают производители, как раз составляют 250 и 300 см. Такого проёма хватит, чтобы заехал вместительный внедорожник.

Популярные стандартные размеры гаражных ворот (в сантиметрах):

  • откатные — 300 на 190;
  • поворотные — 240 на 220;
  • распашные — 400 на 200;
  • рулонные — 400 на 270;
  • секционные — 225 на 200.

Строя гараж на пару ТС, ворота лучше ставить одни, но пошире — на 400 или 500 см. Это удобно, практично, экономия получается без потерь. Но установить ручной привод не получится: подъёмный механизм, если его задействовать для тяжёлой конструкции, быстро придёт в неисправное состояние.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/standartnyy-razmer-garazhnyh-vorot-tipovye-razmery-vorot-dlya-garazha

Стандартные размеры ворот гаража. Стандарты ширины и высоты ворот для гаража

Занимаясь проектированием гаража, основное внимание уделяют расчету его размеров. И здесь важны не только общая высота, ширина постройки, но и

    Типовые размеры гаражных ворот

    При разработке чертежа конструкции важно учесть:

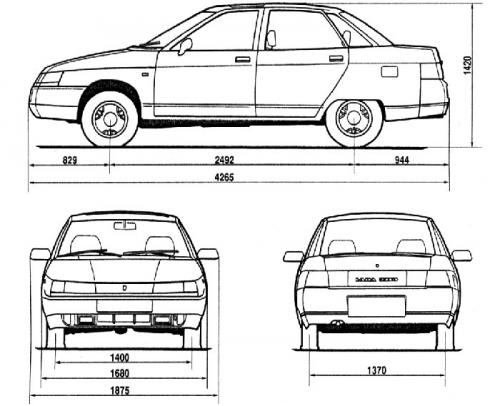

    1. Габариты, количество размещаемых автомобилей. Во внимание берется наличие багажника и высота машины вместе с ним, ширина авто с боковыми зеркалами.
    2. Особенности въезда в гараж. Учитывается, будет ли конструкция построена выше или ниже уровня грунта, наличие поворотов, качество обзора.
    3. Как близко гараж находится от забора, автомагистрали.
    4. Способ открытия дверей. Потребуется установка калитки или нет.
    5. Предполагается ли усовершенствование этой машины или покупка новой.

    Стандартные размеры ворот гаража. Стандарты ширины и высоты ворот для гаража

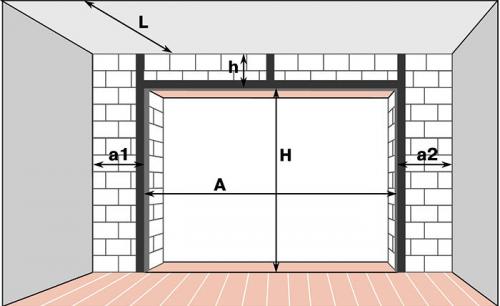

    Размеры ворот. A – ширина проема. H – высота проема. h – притолока (перемычка). a1 – заплечик левый. a2 – заплечик правый. L – глубина.

    Если решено заказывать ворота у одного из производителей, то лучше заранее ознакомиться с их размерной сеткой полотен или пригласить на объект замерщика.

    Стандартные

    Независимо от того, будут ли ворота самодельные или покупные, они должны быть смонтированы так, чтобы автомобиль свободно заезжал в гараж и при этом по бокам оставались зазоры.

    С этой целью к ширине машины прибавляют по 30 см с каждой стороны.

    Если ширина автомобиля от 1,8 до 2 м, то оптимальной шириной проема будет 2,5 м. Этот показатель считается самым ходовым у большинства заводов-изготовителей.

    Стандартные размеры ворот гаража. Стандарты ширины и высоты ворот для гаража

    Высота гаражных ворот по ГОСТу для легковых авто – от 2,3 до 2,6 м.

    Среди владельцев дач, частных домов спросом пользуются такие типы створок с соответствующими им размерами:

    • распашные – 4*2 м;
    • рулонные (рольставни) – 4*2,7 м;
    • секционные – 2,25*2 м;
    • откатные (сдвижные) – 3*1,9 м;
    • подъемные с поворотом – 2,4*2,2 м.

    ГОСТ размеров металлических ворот для гаража:

    • http://docs.cntd.ru/document/1200156975

    Минимальные

    Если площадь участка небольшая и хозяевам необходимо максимально сэкономить пространство, то допускается использовать минимальные размерные величины.

    Стандартные размеры ворот гаража. Стандарты ширины и высоты ворот для гаража

    При условии ровного заезда для обычного легкового автомобиля хватит ширины 2 м. Под мотоцикл требуется оставить 1,8 м.

    По высоте ворота гаража должны быть минимум 1,8 м, но находиться в помещении с такими низкими потолками будет некомфортно. Поэтому на высоте лучше не экономить.

    Максимальные

    Ограничений со стороны законодательных нормативов нет. Все зависит от технических возможностей производителей, предпочтений хозяев.

    В зависимости от способа открытия ворот, материала для обшивки размерная сетка разных компаний различается.

    Стандартные размеры ворот гаража. Стандарты ширины и высоты ворот для гаража

    При стандартной комплектации максимальной высотой считается 3,08 м, шириной – 6 м. По требованию заказчика возможно создание больших створок. Зачастую это касается обустройства промышленных зданий, складских ангаров, автосервисов и автомоек.

    Распространенные размеры проема в зависимости от типа ворот

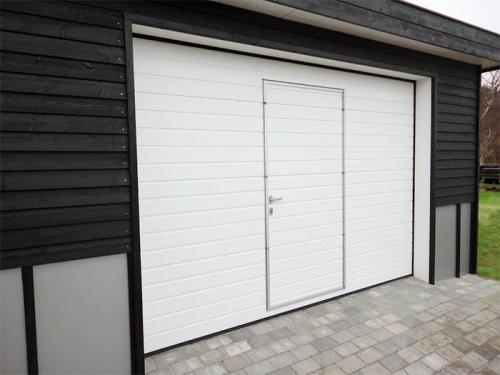

    Если из дома в гараж не предусмотрен прямой проход, то лучше сделать в воротах встроенную калитку, чтобы  при необходимости попасть в помещение со двора.

    Стандартные размеры ворот гаража. Стандарты ширины и высоты ворот для гаража

    Выпускается несколько вариантов ворот, которые отличаются способом открытия, управления (автоматически, вручную).

    Разберем особенности устройства каждого из них.

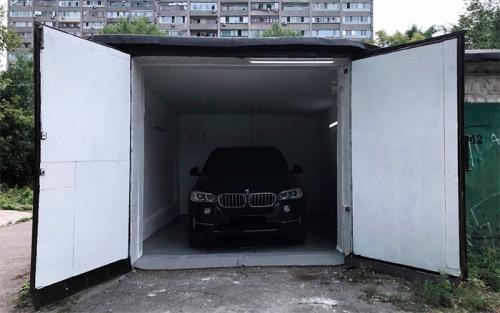

    Распашные

    Общепринятый вид ворот для гаража.

    Конструкция проста: рама, сваренная из металла, с двумя створками крепится к коробу на петлях.

    Распашные ворота легко сделать самостоятельно.

    Минус – необходимо свободное пространство перед гаражом для открытия.

      Стандартные размеры ворот гаража. Стандарты ширины и высоты ворот для гаража

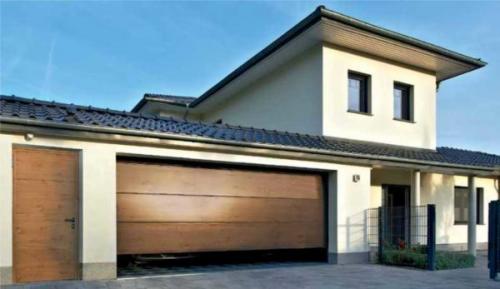

    Секционные ворота размеры проема. Размеры

    Точно сказать про размеры секционных ворот сложно: разные производители разные технологии, разные габариты. Опишем стандартные варианты, которые обычно есть в наличии:

    • высота секции — 40-60 см;
    • толщина секции — 35-40 мм, есть 45 мм (Hörmann/Херманн);

    Из них набираются ворота высотой от 1,25 м до 4 м, длиной от 1,90 м до 6,40 м. Максимальная длина/высота зависит от типа секций которые вы выбрали.

    Секционные ворота размеры проема. Размеры

    Максимальная длина гаражных ворот — до 6 метров, если проем шире, смотреть надо в промышленных

    В наличии обычно есть некоторое количество готовых подъемно-секционных ворот. Но это — не стандартные размеры, а наиболее «ходовые», те, которые пользуются частым спросом. Например, наиболее «спрашиваемая» высота начинается от 2400 мм, а ширина — от 2150 мм.  Далее высота и ширина меняется с шагом 25 см. Плюс их в том, что ждать почти не надо — они есть или в точке продажи, или на складе производителя. Максимальный срок ожидания — пару дней. При заказе «своего» размера ждать придется дольше.

    Есть несколько решений. Первый — подогнать проем под эти размеры, второй — заказать под требуемые размеры. Срок поставки зависит от производителя и вашего местоположения. Срок ожидания российских (Sedona, Sauber, Дорхан) составляет одну-три недели. Белорусские (Алютех) едут немного дольше — до полутора месяцев, немецкие или швейцарские (Tecsedo) — от двух месяцев.

    Секционные ворота размеры проема. Размеры

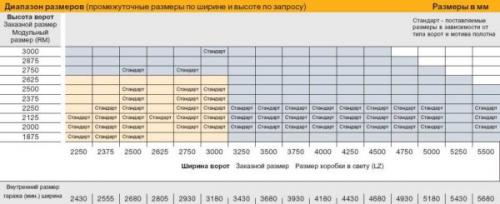

    Вот вам пример — это то, что есть на складе, промежуточные размеры — по заказу

    Есть еще один вариант  — получить нужные габариты, то есть обрезать «стандартные» до необходимой длины. Эту возможность надо согласовывать — чтобы не было проблем с гарантией.

    Источник: https://avtomaticheskie-vorota.aystroika.info/stati/standartnyy-razmer-garazhnyh-vorot-tipovye-razmery-vorot-dlya-garazha

    Секционные ворота - 12 правил выбора

    Секционные ворота прочно вошли в нашу жизнь, став популярными благодаря своим преимуществам - высокой теплоизоляции, компактной конструкции, привлекательному внешнему виду и доступной цене. Основу конструкции составляют панели с пенным утеплителем, толщиной от 40 до 67 мм, двигающиеся на роликах, по направляющим шинам, и сбалансированные пружинным механизмом. Благодаря пружинам, ворота легко поднимаются от руки, но могут быть так же оснащены электроприводом. Мы расскажем Вам о 12 правилах выбора для покупателя. В нашей компании Вы можете купить секционные ворота самых популярных марок, по низким ценам, с доставкой и установкой по ГОСТу, по Москве и Московской области, от официального дилера.

    Правило 1. Основные преимущества, или за что мы платим свои деньги

    Теплые. Благодаря толстой сэндвич-панели, заполненной вспененный полиуретаном, теплоизолирующие свойства полотна можно сравнить с 60-см кирпичной кладкой.

    Надежные. Минимальный ресурс 25000 циклов. Благодаря слою цинка и качественному покрытию, сендвич-панель не подвержена коррозии, и не выгорает на солнце.

    Удобные. Можно автоматизировать, установив электромотор. Простой в использовании, и доступный по цене привод (от 9500 руб)делает Вашу жизнь комфортнее

    Компактные. Не занимают место перед воротами и в гараже, уезжая под потолок. Благодаря большому количеству модификаций, ворота можно встроить практически в любой проем.

    Красивые. Более 100 вариантов отделки, 5 типов сендвич-панелей, окраска с имитацией натуральной древесины, позволяет сделать ворота настоящим украшением Вашего дома.

    Безопасные. Ворота оснащены защитой от обрыва пружины, от защемления пальцев, от обрыва пружины, и полностью соответствуют европейским требованиям по безопасности.
