Проекты и чертежи теплиц для дачи из поликарбоната и дерева. Простой вариант теплицы с облицовкой поликарбонатом

Проекты и чертежи теплиц для дачи из поликарбоната и дерева. Простой вариант теплицы с облицовкой поликарбонатом

Возможно, наилучшим вариантом для первого опыта в строительстве будет проект, приведенный ниже.

Каркас теплицы усилен четырьмя горизонтальными балками из дерева

Не обязательно следовать всем размерным позициям проекта, на его основе можно сделать своими руками чертежи и схемы для теплицы из дерева, но короче по длине.

В основе такой конструкции лежит деревянный настил, собранный из досок, размерами 2,5х2 м. Материал набивается на брус сечением 10х10, всего для изготовления деревянной теплицы под пленку потребуется не менее 6 брусовых отрезков длиной 240-250 см. Каждая стена собирается из пяти досок 50 мм, фасадная часть теплицы монтируется из семи досок. Кроме того, потребуется не менее 25 м рейки-сороковки, с помощью которой фиксируется полиэтиленовая пленка, натянутая на каркас теплицы. Всего на то, чтобы построить деревянную теплицу на даче, потребуется 0,8 м³пиломатериалов в 15 м²и пленочного полиэтилена толщиной 0,5 мм.

Для тех, кому предложенный вариант может показаться слишком уж маленьким и ненадежным, можно предложить проект из бруса, собранного на фундаменте из бетонных блоков.

Самодельная теплица из дерева и поликарбоната, построенная по данному проекту, способна выдержать сильные порывы ветра, до 12- 15 м/с, толстый слой снега и сильный дождь. Крыша тепличной конструкции изготавливается из поликарбоната, коньковая балка дополнительно защищается металлической накладкой из оцинкованного железа. Но главное — стены каркаса укрепляются дополнительными крестовинами и и диагональными подкосами. В результате получается конструкция из дерева, которую можно практически без ограничений эксплуатировать даже в условиях снежной зимы.

Теплица из поликарбоната своими руками пошагово. Как правильно построить теплицу из поликарбоната?

Теплицы из поликарбоната являются одними из наиболее популярных и востребованных на современном рынке. Огромное количество достоинств, среди которых высокое качество, надежность и практичность, качественно выделяют их на фоне других разновидностей.

Особенности

Теплица из поликарбоната своими руками пользуется огромным спросом и популярностью благодаря ячеистой структуре материала. Именно это обеспечивает невероятно длительный срок службы в отличие от стекла или полиэтиленовой пленки.

Отличительное преимущество поликарбоната состоит в том, что он не боится ударов, поэтому способен справиться даже с такими сильными атмосферными осадками, как град или ветер. Кроме того, данный материал не портится под воздействием прямых солнечных лучей и длительное время сохраняет свою прозрачность.

Для того чтобы понять, оправдана ли установка поликарбонатной теплицы, необходимо разобраться в особенностях данного материала.

Поликарбонат представляет собой легкий и довольно прочный пластик, состоящий из нескольких слоев и обладающий ячеистой структурой.

Наиболее популярными считаются листы, толщина которых не превышает 6 мм. При этом поликарбонатные листы могут похвастаться впечатляющей светопроницаемостью, а также способностью переносить перепады температур. Внутренние ребра обеспечивают невероятную жесткость и прочность, а также способность обретать практически любую форму.

Плюсы и минусы

Огромная популярность и востребованность теплиц из поликарбоната обеспечивается целым рядом преимуществ, которые качественно выделяют их на фоне других разновидностей.

Среди наиболее важных достоинств подобных теплиц можно отметить несколько факторов:

• Легкость проведения монтажных мероприятий, а также возможность максимально быстро установить поликарбонатные листы.
• Данный материал считается одним из наиболее благоприятных и эффективных по показателям тепловой изоляции.
• Впечатляющий уровень звукоизоляции, который может достигать 25 децибел.
• Хорошая теплица обязана пропускать прямые солнечные лучи. Поликарбонат в этом контексте не имеет себе равных, ведь уровень его прозрачности составляет не меньше 92%.
• При использовании специального защитного слоя можно быть уверенным в том, что зеленые насаждения будут максимально защищены от ультрафиолетового воздействия, которое может нанести вред урожаю.
• Невероятно высокая прочность и стойкость к механическим повреждениям. Кроме того, поликарбонат может похвастаться своей стойкостью к резким перепадам температуры, что делает его идеальным решением даже для наших широт. Прочность данного материала практически в 200 раз превышает прочностные характеристики стекла.

Теплица из бруса 50х50 чертежи. Теплица из брусков 50х50 своими руками

Это вторая версия плана строительства теплицы 3 на 6 метров своими руками. Ниже приведены сама инструкция, схемы, живые фото, расчет материалов и отчет. Основная задача проекта получить максимально надежную универсальную теплицу за минимальные деньги .

Исходя из целей в качестве основного материала выбран деревянный брусок 50х50(себестоимость аналогичной железной теплицы из профила 2х2см примерно в 2 раза дороже).

Вся теплица стоит на 80см металлическом уголке 50х50(или 40х40), это ключевой момент, т.к. ни один деревянный компонент не касается земли, срок службы такой теплицы может составлять 8-10 лет(по большому счету пока не надоест, т.к. гнить нечему негде).

Теплица также будет оборудована термоприводами для автоматического проветривания и системой капельного полива, о чем напишу позже. Теплица расчитана на 3 высокие грядки по 30см в высоту и шириной 60см. Каркас подходит как для пленки так и для сотового поликарбоната.

Список материалов для деревянной теплицы 3 на 6 метров

Наименование                                   Кол-во брусок 50х50 3м                                 26брусок 50х70 3м                                  6доска 0.

25х15 6м                                20мебельный болт 8см                           22крепеж форточек                                 4саморезы                                             —труба профильная 20х20 м.п             25

уголок стальной 50х50\40х40 м.п     18

Перед началом работ поверхность желательно выровнять и разметить шнуркой место будущей теплицы. Дерево за день-два обрабатать антисептиком. Металлический уголок 50х50(или 40х40 что на порядорк дешевле) нарезать на куски по 80см.

Уголок будем заглублять на 50см в землю, с шагом ~1м для боковых опор, фронтальные через ~75см, уголки для внутренних опор через 2м. В выступающем 30см конце уголка заранее подготовлено отверстие(примерно 10 см от верха) для крепежа бруска мебельным болтом.

Шаг 1

На растоянии 6м вбиваем два уголка, выставляем по уровню, натягивавем шнурку.

Шаг 2

По шнурке вбиваем остальные уголки ряда.

Шаг 3

Вбиваем противоположные угловые опоры, все выставляем по уровню, проверяем растояние по диаганали и до соседних опор. В итоге должен получиться прямоугольник 3х6м. ВАЖНО!! Если вы будете делать обвязку снаружи, устанавливайте уголки так чтобы железо было внутри.

Источник: https://gorizont-pro.ru/stati/teplica-iz-dereva-svoimi-rukami-poshagovaya-instrukciya-po-stroitelstvu-derevyannoy-teplicy

Чертеж теплицы 3х6 из дерева. Площадь и форма каркаса

Среди факторов, определяющих площадь деревянной теплицы, решающее значение имеют следующие:

• размер дачного участка;
• финансовые возможности дачника;
• вид овощных культур, планируемых к выращиванию.

Нельзя подходить к определению размеров теплицы по принципу, чем больше, тем лучше. Получить хорошие урожаи к примеру огурцов вместе с помидорами или баклажанов с перцами не получится. Это связано с тем, что эти растения не совместимы под одной крышей, то есть для них нужно создать разные климатические и почвенные условия, что в деревянной теплице, как и в любой другой, вряд ли возможно.

Исходя из средних показателей, наиболее оптимальным размером деревянного парника является размер 3 на 6 метров. Такая конструкция сравнительно компактна, но способна обеспечить свежими овощами семью из 6-7 человек.

Если говорить о конструкции деревянного каркаса, то можно построить своими руками как шатровый, так и арочный тип. Некоторые садоводы предпочитают использовать геокупол, но наибольшее распространение прочно удерживает за собой конструкция с вертикальными стенами и двускатной крышей. Такой каркас легко возвести своими руками, а также остеклить или обтянуть пленкой. Некоторые обшивают наружные стены теплицы досками до уровня грядок. Это позволяет экономить укрывной материал и придает каркасу дополнительную прочность.

Для двускатного каркаса парника использование поликарбоната не целесообразно в связи с большим количеством отходов. Поэтому в данном случае наиболее экономичным вариантом будет сооружение деревянной теплицы из поликарбоната с арочным типом купола.

Чертеж теплицы из поликарбоната. Самодельная теплица из профильной трубы и поликарбоната

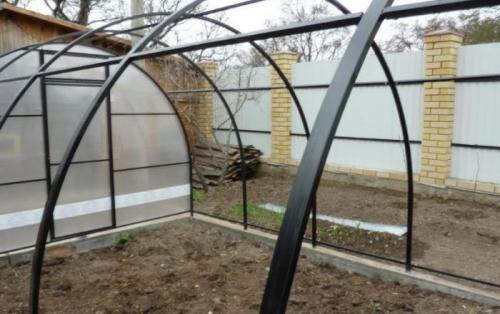

Бывают разные виды теплиц (двухскатные, односкатные). Я же в этой главе хочу рассказать, как сделать арочный тип парника. Поэтому кто из вас имеет представление об изготовлении, тот легко соберёт её.

1. Для начало нужно определится с местом. Ставится она таким образом, чтобы одна длинная сторона смотрела на юг.

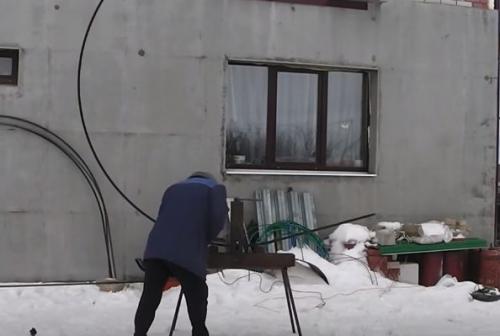

2. Начинаем загибать дуги, предварительно очертив с каждого края профиля по метру. Нужно это для того, чтобы именно от этой черты начинать гнуть трубу с помощью трубогибочного инструмента. Но не забудьте отрезать от него 10 см. для небольшого припуска и регулировки поликарбоната.  Их нам нужно для 6 метровой теплицы 7 шт, а для 4 метровой 5 шт.

Кстати, в целях экономии я беру металл для конструкции 20х20 мм. Вы же можете с таким сечениям применить для перемычек, а уже 40х20 гнуть для теплицы.

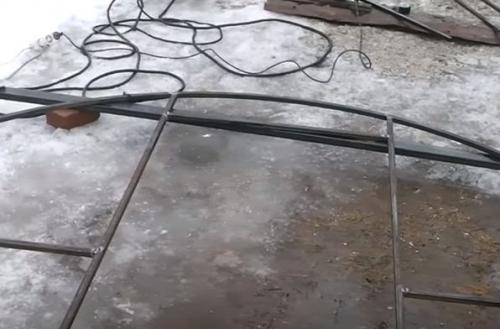

 3. Теперь выставляем плоскость, где будем варить торцевые части. Она должна быть по уровню, чтобы не получилась винтом.

4. Берём два 6 метрового профиля и разрезаем на 2 части, чтобы они получились по 3 м. и привариваем к двум торцевым дугам с низу. А уже оставшиеся две палки варим, как стойки на низ и верх загнутой арки, но от середины основания нужно отметить по 40 см. в разные стороны. Чтобы было понятнее я нарисовал примерный чертёж переднего торца парника.

5. Следующим этапом вырезаем и варим перемычки.

Не забывайте очищать швы, чтобы при прикручивании поликарбоната не повредить его.

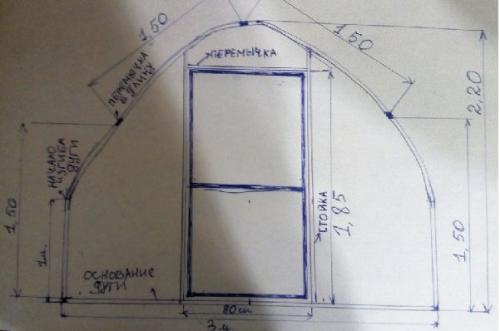

6. Осталось сварить только дверь и передний торец будет готов. Отмеряем наш проём, в данном случае он у нас 80 x 1,85 и делаем  её на 1 см. меньше. То есть 79 x 1,84 см., отрезаем с профиля сначала 3 коротких, а затем две длинных палки.

Швы сваривать нужно на прихватку, чтобы дверь при сварке сильно не повело. И ещё старайтесь пользоваться угольником для выставления стоек и перемычек.

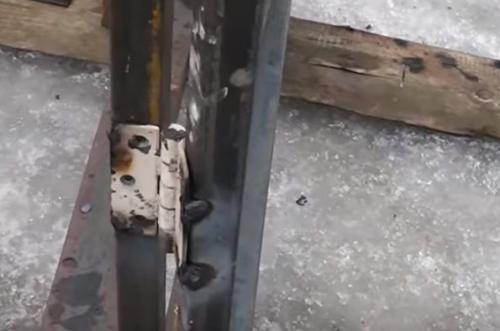

7. Далее привариваем шарниры с внутренней стороны, но сначала выставляем зазоры, чтобы было хорошее открытие и закрытие дверки.

После выставления и прихватки  петли, можно глянуть на открытие.

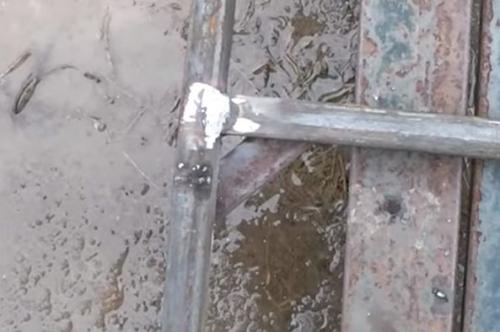

8. Ваша передняя часть готова, но чтобы дверь не выворачивалась в другую сторону, нужно приварить косынки по углам в верху и внизу.

9. Заднюю часть торца, делаем аналогично, положив на переднею часть и поджав их между собой струбцинами.

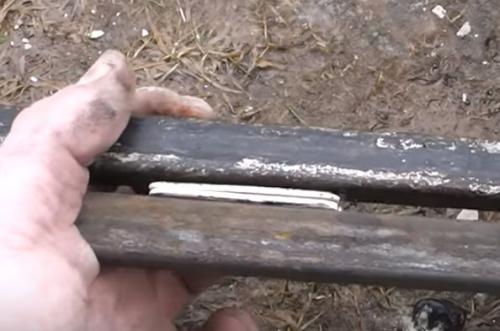

Самое главное не спутать стороны дуг которые вы гнули, иначе после трубогибочного инструмента, они могут быть разные. Лучше всего наметить и делать все арки одной стороной.

Чертеж теплицы 3х4. Как составить чертёж?

При составлении чертежа теплицы важное значение имеет схема внутреннего размещения растений.

Пример расположения растений в парнике

Поэтому первым делом нужно распределить культуры внутри.

Теплицы различают по форме каркасной конструкции и материалам изготовления. По форме каркаса постройки могут быть:

• с односкатной крышей;

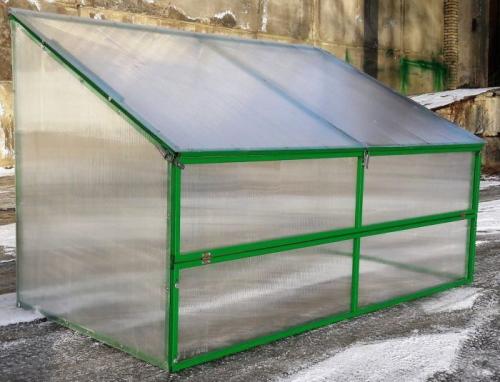

  Вариант односкатной теплицы

• в форме арки (с крышей в виде полукруга);

  Теплица в форме арки

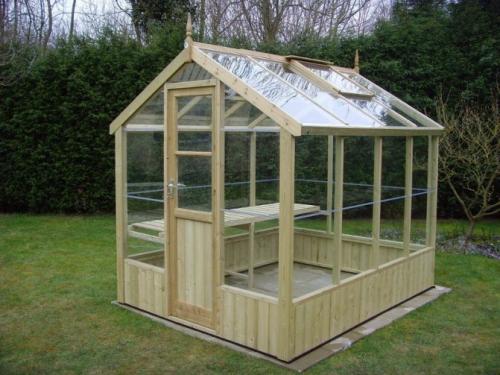

• в форме домика или шатра (с двускатной крышей).

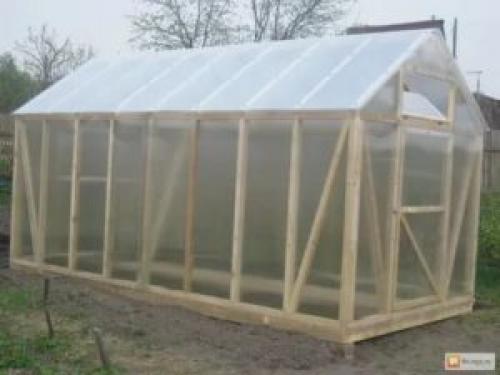

  Теплица домиком

Для возведения каркаса можно использовать такие материалы:

• деревянные бруски;
• пластиковые профили;
• трубы из ПВХ;
• металлические профили.

Чертёж парника будет зависеть от типа культур, которые планируется выращивать. Помимо этого, играют роль и размеры конструкции. Для поликарбоната нет каких-либо ограничений в выборе форм. Материал с лёгкостью можно смонтировать под углом или изогнуть. В процессе создания чертежа нужно учитывать вид фундамента парника, который будет зависеть от типа почвы на участке.

На схеме нужно точно указать форму и размеры конструкции, а также количество строительных материалов:

Чертёж теплицы из профильных труб

Необходимо придерживаться определённой последовательности и учитывать такие нюансы:

1. Начинать составление схемы рекомендуется с основания конструкции. После этого обозначается каркас и покрытие.
2. Выбор места для парника. Важно выбрать открытое место, где есть прямое попадание солнечных лучей. Не допускается размещение теплицы возле высоких заграждений, деревьев или зданий. Лучше всего размещать постройку с запада на восток. В таком случае урожай будет получать максимальное количество света солнца.
3. Учёт нагрузок. Во время составления проекта надо учитывать будущие нагрузки на каркасную конструкцию.
4. Расчёт расстояния между грядками. Важно учитывать, что несколько см уйдёт на строительные материалы.
5. Нужно рассчитать дополнительные створки. Следует указать число окон и дверей и рассчитать нужное количество строительных материалов.

Составить схему для будущего парника возможно самостоятельно, однако важно учесть все нюансы. Например, древесина боится влаги, которой в конструкции образуется очень много.

Стоит заметить, что лучше всего изготавливать каркас из трубок. Он обойдётся дороже, но прослужит намного дольше деревянного изделия.

Пример чертежа можно увидеть на изображении:

Чертёж теплицы из поликарбоната

Если планируется возвести сезонную теплицу, в схеме надо предусмотреть возможность её быстрого демонтажа.

Каких размеров должна быть теплица?

Многие дачники считают, что лучше всего изготавливать парник из сотового поликарбоната больших размеров. Каждая теплица имеет 3 размерных показателя. Каждый из них имеет своё значение. При определении размеров нужно учитывать такие нюансы:

1. Длина конструкции является самым важным показателем. В большей степени она зависит от предпочтений дачника и количества подготовленного материала, который будет необходим для сооружения каркаса, фундамента и стенок. Заводские теплицы имеют длину 120 см. Значение соответствует стандартной длине листа поликарбоната. Чтобы выбрать размер, нужно определиться с тем, сколько поддонов планируется разместить на стеллажах. Стандартный поддон имеет габариты 28х53 см. Чтобы рассчитать число элементов, надо выбирать показатели, которые можно разделить на число 28 или 53. Не рекомендуется сооружать парник большой длины, так как в нём довольно сложно поддерживать требуемый микроклимат. Кроме того, зимой теплицу больших размеров сложно отапливать.
2. Ширина парника. От этого значения будет зависеть то, насколько комфортно будет расти посадкам в конструкции, а также выполнять необходимые работы дачнику. В широком изделии удобно работать, при этом сводится к минимуму вероятность повреждения растений.
3. Высота. Может быть любой. Зависит исключительно от формы конструкции. Своды крыши должны находиться под наклоном, чтобы не скапливался снег и вода. Уделить внимание выбору высоты надо лишь в случае, если планируется выращивать высокие деревья. Стандартный размер высоты составляет 180–200 см. Над растениями должно оставаться примерно 50 см места сверху.

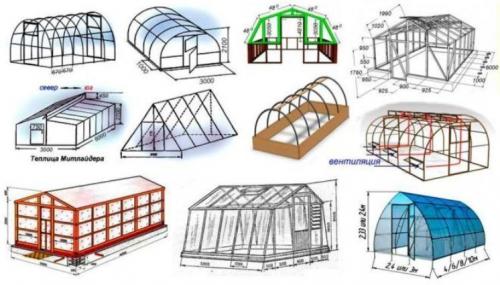

Чертежи теплиц с размерами. Теплица и парник своими руками из профильной трубы

Сделать парник из профильной трубы своими руками совсем несложно. Это не займет много времени и позволит создать конструкцию, идеально подходящую для определенного участка. Рассмотрим самые популярные варианты парников и теплиц из профильного каркаса, разберемся, как их сделать самостоятельно.

• хорошо пропускают свет, поэтому подходят для выращивания даже светолюбивых растений;
• отличаются долгим эксплуатационным сроком (не менее 30 лет);
• не подвержены возгоранию;
• обладают мобильностью (их можно разобрать, перенести, собрать заново, добавить дополнительные секции и т.д.);
• облегчают монтаж коммуникаций изнутри конструкции (автоматический полив, обогрев, электроснабжение).

Но всё же такие сооружения имеют и недостатки:

• На стадии проектирования нужно продумать надежный фундамент, т.к. каркас теплицы из профильной трубы будет иметь большой вес.
• Материал плохо гнется, что несколько усложняет создание конструкции определенной формы.
• Профили стоят недешево, но окупаются благодаря долгому сроку службы.

Читайте статью:.

Как выбрать профильную трубу

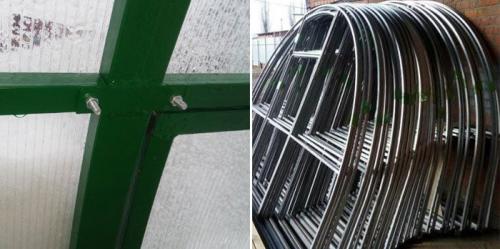

Профили бывают покрыты полимерной краской или цинком. Первый вариант по стоимости обходится дешевле, но со временем верхний слой может облупиться. Это не только лишит теплицу аккуратного внешнего вида, но и приведет к коррозии.

Благодаря оцинкованному покрытию трубы не будут ржаветь, им не страшны резкие перепады температуры. Именно поэтому, выбирая профили для парника или теплицы, рекомендуется отдать предпочтение именно им.

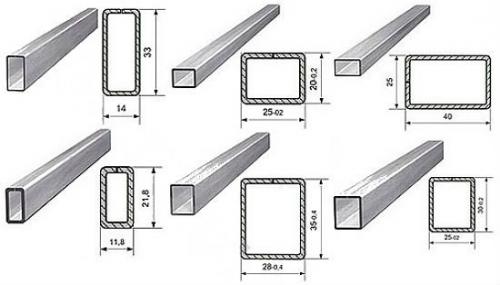

Ассортимент стальных профилей

Виды теплиц и парников из профильной трубы

Рассмотрим несколько основных:

• Арочные. Имеют форму дуги. Такие теплицы достаточно быстро собираются, хорошо противостоят сильным порывам ветра. Благодаря арочной форме прекрасно пропускают свет, подходят для выращивания светолюбивых растений.

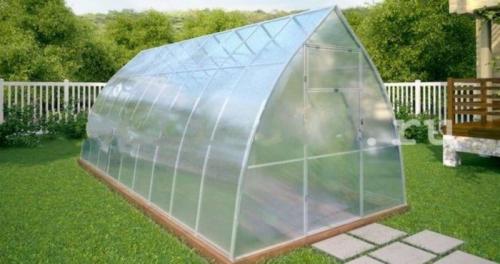

• Стрельчатые (Капелька). Похожи на предыдущий вид, но верхушка у них более вытянутая, с заостренным концом. Такие теплицы устойчивы к деформации и перекосу. Благодаря особому строению крыши снег с нее сразу скатывается вниз, что предотвращает повреждение под его тяжестью.

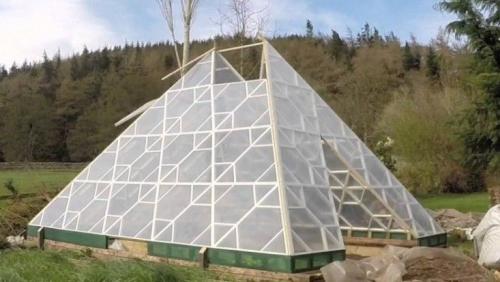

• Пирамидальные. Стенки наклонены внутрь под небольшим углом и соединены в верхней части. Благодаря такой форме конструкция выдерживает сильные порывы ветра, снег не скапливается у нее на крыше. В утреннее и вечернее время солнечные лучи хорошо проникают внутрь, а при полуденном солнцепеке грани отражают их, что предотвращает перегрев растений.

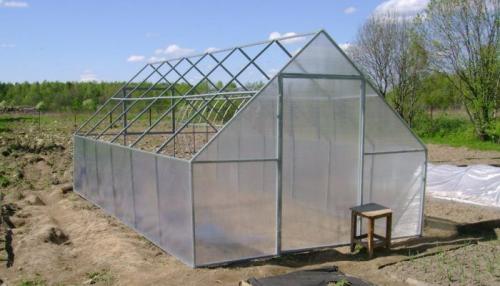

• Двухскатные (двускатные) или шатровые теплицы. Такие конструкции не имеют изогнутых деталей, что облегчает процесс строительства. По форме напоминают обычный домик с коньком на крыше. В такие теплицы можно высадить даже высокие культуры. Следует учитывать, что для создания понадобится больше материала. Двухскатным может быть и парник.

• Односкатные. Одна сторона такой конструкции выше, благодаря чему крыша получается под наклоном. Обычно такие парники (а это именно парник, а не теплица) монтируются к другой постройке, например, к дому, беседке и т.д. То есть одна сторона у них получается смежной. Это позволяет сэкономить место на участке, расходуемые материалы.

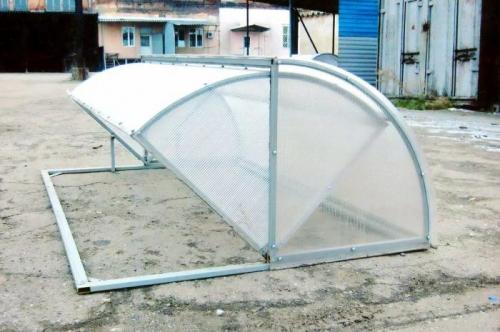

• Хлебница (парник Федорова). Предназначается для посадки низкорослых растений. Дверцы такого парника открываются подобно хлебнице, отсюда и название. Это обеспечивает свободный доступ к культурам.

Полезная информация! Арочную конструкцию рекомендуется устанавливать на весенне-осенний период. Зимой на ней может скапливаться снег, что приведет к повреждениям. Если теплицу планируется использовать круглогодично, то предпочтение лучше отдавать таким видам, на крыше которых не будет формироваться сугроб (например, стрельчатым или пирамидальным).

Чертежи парников и теплиц из профильной трубы, схемы с размерами

При составлении схемы теплицы или парника из профиля необходимо опираться на его длину.
