Сборка и подъем стен каркасного дома. Силовой каркас и кровля

Сборка и подъем стен каркасного дома. Силовой каркас и кровля

Силовой каркас дома собирается в соответствии с проектом. В чертежах и схемах указаны размеры опорных элементов, места их расположения, расстояние между соседними стойками. Также в чертежах описаны способы крепления различных досок и балок друг с другом.

Силовой каркас.

Каркас собирают из отдельных частей. Сборка каждой части выполняется в два этапа. Первый – сборка участка каркаса «на земле». Второй – подъём собранного участка и его установка, крепление. Такая технология позволяет легко собрать правильный каркасный дом своими руками.

Приведём описание последовательности сборки каркаса стены:

• Будущие вертикальные стойки соединяют с досками нижней и верхней обвязки на земле, по проектной схеме;
• Собранный каркас каждой стены поднимается и устанавливается на фундамент, крепится к его поверхности;
• Поверх каркаса укладывают вторую верхнюю обвязку и балки перекрытия;
• Поверх балок перекрытия – собирают из подготовленных на земле элементов каркаса стены второго этажа, или мансарды;
• Сборку стропил под крышу начинают со сборки и установки каркаса под фронтоны;
• Собирают стропильную систему – также из отдельных узлов дома, которые предварительно собирают из досок на земле. Для удобства сборки все стропила выполняются по одному шаблону и имеют одинаковые размеры. Их поднимают на крышу в собранном виде, устанавливают и крепят к верхней обвязке верхнего этажа.

Правильный каркасный дом использует технологию, в которой сначала сооружается кровля, и только после – обшивают стены. Поэтому после сборки стропил их накрывают плёнкой, обрешёткой и кровлей – металлочерепицей, ондулином.

Как стыковать стены каркасного дома. Какой каркасный дом “правильный”?

Начну с основного.  Почему так сложно говорить про правильный каркасный дом? Потому что  единственно верного правильного каркасного дома не существует . Какой сюрприз, не правда ли?

Вы спросите, почему?  Да очень просто.  Каркасный дом – это большой конструктор со множеством решений. И есть много решений, которые можно назвать правильными.  Еще больше решений – “полуправильных”, ну а “неправильных” вообще легион.

Тем не менее среди многообразия решений можно выделить те, которые обычно и имеют в виду, говоря про “правильность”.  Это каркас американского и, реже, скандинавского типа.

Почему именно они считаются образцами “правильности”?  Все очень просто.  Подавляющее большинство частных домов для постоянного проживания в Америке, и очень значимый процент в Скандинавии, построены именно по каркасной технологии.  Эта технология там используется уже не один десяток и, возможно, даже сотню лет. За это время набиты все возможные шишки, перебраны все возможные варианты и найдена некая универсальная схема, которая говорит: делай так и с вероятностью 99,9%  у тебя все будет хорошо.  Причем эта схема является оптимальным решением сразу по нескольким характеристикам:

1. Конструктивная надежность решений.
2. Оптимальность по трудозатратам при возведении.
3. Оптимальность по затратам материалов.
4. Хорошие теплотехнические характеристики.

Зачем наступать на собственные грабли, если можно воспользоваться опытом людей, уже наступивших на эти грабли? Зачем изобретать велосипед, если он уже изобретен?

Запомните.  Когда где-либо идет речь про “правильный” каркас или про “правильные” узлы каркасного дома, то, как правило, под этим подразумеваются стандартные решения и узлы, применяемые в Америке и Скандинавии. А сам каркас удовлетворяет всем вышеперечисленным критериям.

Какие каркасы можно назвать “полуправильными”?  В основном это те, которые отличаются от типовых скандинавско-американских решений, но, тем не менее, также удовлетворяют по крайней мере двум критериям – надежность конструкции и хорошие решения по части теплотехники.

Ну а к “неправильным” я бы отнес все остальные. Причем их “неправильность” зачастую условная.  Совсем не факт, что “неправильный” каркас обязательно развалится. Такой сценарий на самом деле вообще крайне редкий, хотя и встречается.  В основном “неправильность” заключается в каких-то спорных и не самых лучших решениях.  В результате делается сложно там, где можно сделать проще.  Используется больше материала там, где можно меньше.  Делается более холодная или неудобная для последующих работ конструкция, чем могла бы быть.

Основой недостаток “неправильных” каркасов в том, что они не дают совершенно никаких выигрышей по сравнению с “правильными” или “полуправильными” – ни в надежности, ни в стоимости, ни в трудозатратах…  вообще ни в чем .

Или же эти преимущества притянуты за уши и вообще сомнительны. В крайних случаях (а такие есть), неправильные каркасы могут быть опасны и приведут к тому, что капитальный ремонт дома потребуется уже через несколько лет.

Теперь рассмотрим вопрос более детально.

Каркасный дом. Плюсы и минусы каркасных домов

Доверие к технологии каркасного строительства появилось не сразу, поскольку непосвященным в строительство такие дома кажутся очень непрочными и недолговечными, но это только на первый взгляд. Рассмотрим подробно достоинства и недостатки таких домов.

1. Основным достоинством каркасного строительства является быстрота возведения. Небольшая строительная бригада может построить дом за 1-1,5 месяца. Вместе с этим, если дом строится своими руками и бюджет ограничен, возможен вариант, когда возводится каркас, монтируется и укрывается крыша, а далее все работы проводятся под крышей неограниченное количество времени без вреда постройке от атмосферных осадков.
2. Положительным качеством считается и низкая теплопроводность стен, и высокая теплоемкость всей постройки. Летом в каркасном доме прохладно, а зимой тепло.
3. Можно более эффективно применять отопительную систему в помещениях, это снижает траты в процессе эксплуатации.
4. Плюсом является удобство прокладки коммуникаций внутри каркаса. Благодаря этому можно без огромных временных и трудовых затрат сделать подводку электричества, провести трубы водоснабжения и отопления.
5. Помимо всего перечисленного, для строительства каркасника не нужен дорогой и тяжелый фундамент — достаточно опорно столбчатого фундамента , фундамента на сваях или буронабивного фундамента . Все свайные фундаменты будут стоить гораздо дешевле монолитных бетонных.
6. Как следствие из предыдущего пункта, все строительство каркасного дома обходится дешевле домов из таких материалов, как кирпич или газобетон .
7. К плюсам можно отнести еще одно преимущество каркасников – отсутствие усадки. Это позволяет проводить внутреннюю и наружную отделку сразу после монтажа каркаса здания, что позволяет построить такой дом за несколько месяцев.
8. Простота внутренней и внешней отделки. Стены каркаса являются ровными поверхностями, идеально подготовленными под чистовую отделку.
9. Экологическая безопасность. При строительстве каркасных домов используются только экологически чистые материалы – дерево в качестве каркаса и обшивки и каменная вата (исходным сырьем для производства которой служат габбро-базальтовые горные породы) в качестве утеплителя.
10. Возможность круглогодичного строительства каркасных домов. Опыт строителей показывает, что возведение таких домов зимой даже предпочтительнее, так как строительный материал остается чистым, а атмосферные осадки не оказывают негативного влияния на ход стройки.

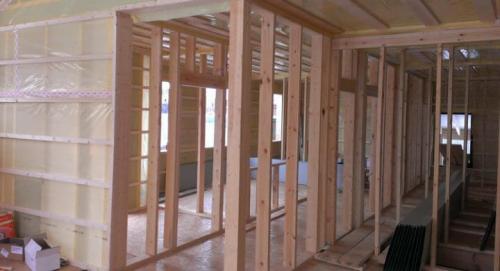

Установка стоек каркасного дома. Шаг стоек в каркасном доме

Расстояние стоек в каркасном доме определяется их прочностью и будущей нагрузкой. Чем прочнее стойки каркаса, тем больше могут быть промежутки между ними. Кроме того, на величину шага стоек каркасного дома влияют размеры отделочных материалов. Почему расстояние между опорами должно учитывать размеры отделочных панелей?

Шаг в стене каркасника.

Приведём пример. Для удобства монтажа листов ОСБ шаг между стойками стен каркасного дома стараются выбрать с учётом их размеров. Размеры ОСБ составляют 2500х1250 мм. Значит, при расстоянии между стойками кратном 1250 мм (или кратном 2500 мм) расход отделочного материала на обрезки будет достаточно минимальным. Края листа ОСБ будут крепиться к стойке. При расстоянии больше 1250 часть листа ОСБ будет обрезана при монтаже.

Также стараются учитывать размеры будущего утеплителя. К примеру, если утепление каркасного дома изнутри будет проводиться матами из минеральной ваты Роквул, то их размеры – 1200х600 мм с деформационной полосой 50 мм. Тогда расстояние между стойками под утеплитель должно быть 550 мм. Что не соответствует 1250 мм ОСБ. В таком случае, при выборе шага опор не учитывают размеры утеплителя, а для его монтажа в каркасе предусматривают дополнительные планки.

На заметку

Также необходимо учесть, что в местах установки дверей и окон расстояние между стойками в каркасном доме может быть больше или меньше. Расстояние должно соответствовать ширине будущего окна или дверного проёма.

Выбор крепёжных элементов будет определяться материалом каркаса. Вертикальные стойки каркасного дома из дерева крепят к нижней и верхней обвязке с помощью металлических уголков и гвоздей. А металлические вертикальные опоры скручивают болтами или сваривают дуговой сваркой.

Итак, с особенностями выбора шага и подбора крепёжных элементов разобрались. Теперь обратимся к расчетам и вычислим вес будущего каркасника, толщину опор и расстояние между ними.

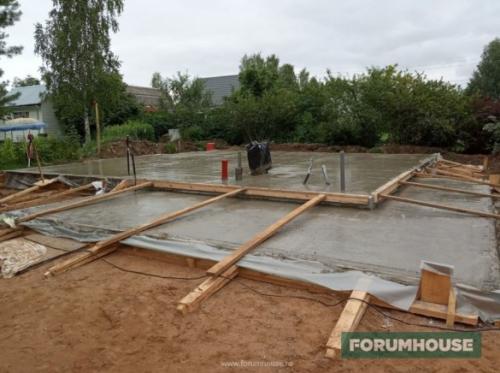

Внешние стены каркасного дома. Особенности каркасной технологии

В каркасных домах, также как и в каменных или монолитных, стены являются несущими ограждающими конструкциями, плюс, они же одновременно и обеспечивают тепловую защиту без необходимости наружного доутепления. Исключения составляют каркасные дома со штукатурным фасадом по системе СФТК. В этом случае поверх плитной обшивки несущего каркаса выполняется еще один слой теплоизоляции достаточной плотности (ПСБ, каменная вата) с последующим армированием и оштукатуриванием.

Каркас может быть и металлическим (ЛСТК), но наиболее распространены частные дома с деревянным силовым каркасом, собранным по канадской или скандинавской технологии, либо из микса этих «школ». Внутренние стены каркасного дома чаще облегченные, иногда для повышения теплоемкости или улучшения звукоизоляции перегородки выкладывают из кирпича или блоков. Но лучшим теплоаккумулятором для каркасного дома за неимением каменных стен, будет монолитный фундамент. Подходят и свайные основания, и столбчатые, но легкие каркасники ставят и на УШП чтобы:

• сразу получить готовый черновой пол с уже заложенными коммуникациями и системой отопления, поверхность которого не нуждается в дополнительной стяжке;
• на этом самом отоплении сэкономить, за счет того, что прогретая плита будет медленно отдавать тепло в дом и после отключения котла.

Каркасникам вменяют проблемы с воздухообменом, но в любом современном доме, где окна и двери герметичные и упор на минимизацию теплопотерь, должна быть система вентиляции. Разница в том, что в каркасном доме внутри создается замкнутый паронепроницаемый контур и простого проветривания или вентиляционных клапанов в оконных блоках будет недостаточно.

Каркасную технологию многие позиционируют как наиболее бюджетную, позволяющую сократить расходы на строительство чуть ли не в два раза, по сравнению с домом из кирпича или блоков. Реальная экономия на строительстве достигается за счет тщательного планирования, наличия проекта и самостоятельного выполнения если не всех, то хотя бы части работ. И не имеет большой разницы, из какого именно материала собраны стены, правильная стена каркасного дома недешевая, стоимость за готовый квадрат будет плюс-минус равна.

Emer Участник FORUMHOUSE

Я лично для себя как то считал, что при строительстве с 0 до готового объекта, с одинаковым по комфорту наполнением, что каркасник, что газобетон/кирпич выходят одинаково. Разница в цене сильно заметна только при сравнивании отдельных этапов. В сумме – одинаковый бюджет.

Реальным преимуществом каркасников перед остальными вариантами является не меньшая себестоимость, а высокая скорость строительства и относительная простота технологии.

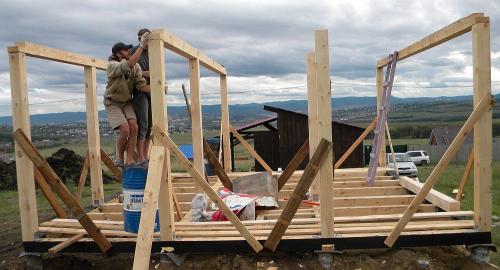

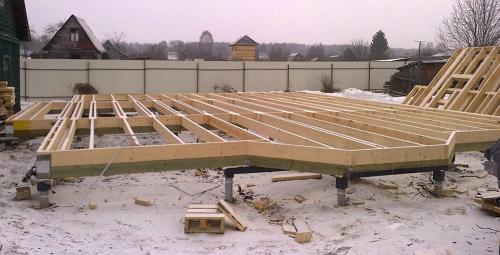

Сборка стен каркасного дома. Начальный этап возведения стен – сборка каркаса

Каркас определяет геометрию дома, обеспечивает его жесткость и безопасность. Именно поэтому так важно правильно выбрать для него стройматериал и соблюсти технологию возведения.

Нижняя обвязка – используемый материал и подготовка к укладке

Через неделю после заливки фундамента можно приступать к укладке нижней обвязки . Она представляет собой опору для будущих стен, соединяет их с фундаментом. Чаще всего выполняется из бруса с прямоугольным сечением 150х200 мм.

Вы можете выбирать между цельным и клееным брусом. Их основные отличия – показатель прочности и цена. Клееный брус способен выдержать большую нагрузку, но и цена у него выше, чем у цельного.

Непосредственно перед укладкой обвязки обязательно проверяют ровность фундамента. Если горизонталь выдержана, приступают к гидроизоляционным работам. Для этого используют битум или рубероид.

Обратите внимание! При отклонении горизонтали больше, чем на 10 мм используют строительный раствор. Если отклонение менее 10 мм, под обвязку подкладывают дощечки.

Соединение брусьев нижней обвязки и ее фиксация на фундаменте

К фундаменту обвязку крепят с помощью анкерных болтов. Отверстия для них делают в брусьях и фундаменте на расстоянии 1-1,2 м друг от друга. Анкеры должны иметь диаметр 12-16 мм и входить в бетон на глубину не менее 100 мм. Выбирайте анкерные болты с шестигранной гайкой и широкой шайбой.

Между собой брусья можно соединять несколькими способами. Особое внимание следует уделить углам. Для этих участков подходят следующие типы соединений:

• «в полдерева» и «в лапу»;
• «ласточкин хвост»;
• «коренной шип».

Последние два варианта надежные, но трудоемкие. Именно поэтому на практике широко используют соединения «в полдерева» и «в лапу».

Соединение «в полдерева» подразумевает выпиливание части бруса. Высота выпила равна ½ от толщины пиломатериала, а глубина – его полной толщине. Соединение «в лапу» выполняют аналогичным образом, но срез делают под углом. В результате выступающая часть бруса имеет трапециевидную форму.

При этом брусья дополнительно укрепляют металлическими уголками с усилением, гвоздями 120-150 мм. Можно также использовать нагель – деревянный штырь, соединяющий брусья между собой. Он должен быть чуть меньше по высоте и диаметру, чем заранее подготовленное для него отверстие. Связано это требование с последующей усадкой каркасного дома.

Установка вертикальных стоек

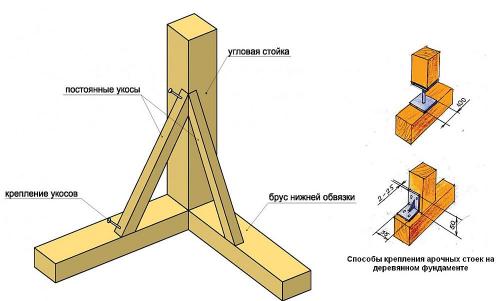

Вертикальные стойки каркаса начинают устанавливать с углов. Для фиксации угловых элементов на нижней обвязке используют металлические усиленные уголки.

Стойки на прямых участках можно закрепить путем полной или неполной вырубки или с помощью все тех же стальных уголков. В данном случае подойдут обычные изделия без дополнительного усиления.

Метод вырубки предполагает выпиливание в брусьях обвязки специальных пазов. Их ширина соответствует аналогичной величине вертикальной стойки, а высота равна 30-50% от толщины обвязочного бруса. При полной вырубке торец стойки полностью утапливается в ней на выбранную высоту, при неполной – лишь частично. В результате выпила он приобретает Г-образную форму.

Обратите внимание! Если вы выбираете метод вырубки, то длину стоек, соответствующую высоте будущих стен, нужно увеличить на высоту двух пазов.

Шаг стоек во многом зависит от заранее выбранного материала стен.

Выполнение верхней обвязки

Верхнюю обвязку выполняют аналогично нижней. Крепление стоек к ее горизонтальному брусу также может осуществляться с помощью металлических уголков или вырубки. При этом выбирают тот способ, который уже был использован при работе с нижней обвязкой.

Это важно! Верхние пазы для стоек следует вырубать строго перпендикулярно нижним. Это позволит избежать перекоса каркаса.

Каждую вертикальную стойку не только вставляют в вырубленный паз, но и дополнительно фиксируют двумя гвоздями. Они должны быть заглублены в элемент каркаса не менее чем на 100 мм.

Укосины – для чего они нужны

Укосины – это доски с сечением 25х100 мм. Зафиксированные на брусьях нижней, верхней обвязки и стойках, они придают конструкции пространственную жесткость.

Это важно! Не путайте с длинными укосинами, которые соединяют несколько стоек, короткие распорки в пределах одного вертикального элемента.

Устанавливают укосины под углом 45-60°, вырезая для них пазы в каркасе. В местах выпила их дополнительно фиксируют двумя гвоздями. Для стен длиной до 6 м достаточно две укосины, направленных от центра нижней обвязки к двум верхним углам. Для стен большей длины их количество также можно увеличить.
