До монтажа и закупки материалов обязательно произвести расчет теплого пола. Для этого чертят схему с контурами, которая потом пригодится при проведении ремонтных работ, чтобы знать положение труб.

• Если уверены, что в определенном месте всегда будет стоять мебель или сантехника, в этом месте трубы не укладывают.
• Длина контура диаметром 16 мм не должна превышать 100 м (максимум для 20 мм составит 120 м), иначе давление в системе будет плохим. Таким образом, каждый контур приблизительно занимает не более 15 кв. м.
• Разница между длиной нескольких контуров должна быть небольшой (менее 15 м), то есть все они должны быть равномерной длины. Большие комнаты, соответственно, делят на несколько контуров.

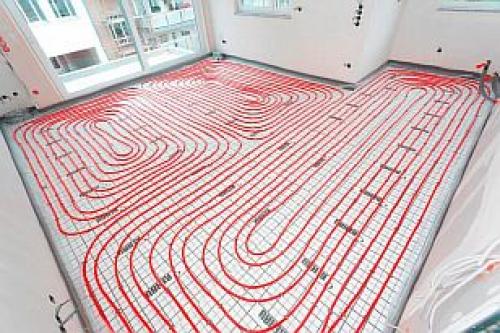

• Оптимальный шаг укладки труб составляет 15 см при использовании хорошей теплоизоляции. Если же зимой частенько бывают морозы ниже -20, то шаг уменьшают до 10 см (можно только у наружных стен). А на севере не обойтись без дополнительных радиаторов.
• При шаге укладки 15 см расход труб составляет примерно 6,7 м на каждый квадрат помещения, при укладке через каждые 10 см – 10 м.

Вообще вопрос, как рассчитать теплый водяной пол, требует отдельного рассмотрения, т. к. при проектировании учитывают множество нюансов: теплопотери, мощность и т. д.

На графике показана зависимость плотности потока от средней температуры теплоносителя. Пунктиром указаны трубы диаметром 20 мм, а сплошными линиями – 16 мм.

В графике показаны данные, справедливые только при использовании цементно-песчаной стяжки толщиной 7 см, с покрытием плиткой. Если толщину стяжки увеличивать, к примеру, на 1 см, то плотность теплопотока понижается на 5-8%.

• Чтобы найти плотность потока, сумму теплопотерь помещения в Ваттах делят на площадь укладки труб (вычитают отступы от стен).
• Средняя температура высчитывается как среднее значение на входе в контур и выходе из обратки.

Оптимальная температура на входе и выходе не должна отличаться более чем на 5-10 градусов. Максимальная температура теплоносителя не должна превышать 55°С.

Чтобы рассчитать длину контура, активную площадь обогрева в квадратных метрах делят на шаг укладки в метрах. К этому значению прибавляют размер загибов и расстояние до коллектора.

По приведенной схеме можно выполнить лишь грубый расчёт и сделать окончательную регулировку за счет смесительного узла и термостатов. Для точной проектировки обязательно обращаться к профессиональным теплотехникам.

Теплый пол водяной недостатки. Конструкция теплого пола. Сфера применения

Основное преимущество, на которое следует обратить внимание при изучении системы отопления теплый пол, это экономичность и высокая эффективность. Внутренние помещения большой площади, особенно в частных домах, рассчитанные под автономный обогрев, можно успешно обогреть подобным образом. Даже монтаж и обустройство теплых полов во всех жилых помещениях многокомнатного жилого дома большой площади, будет вполне рентабельным предприятием. Для той категории граждан, которые имеют водяное газовое отопление или рассчитывают использовать твердотопливные агрегаты, водяной пол практически идеальный вариант решения вопроса организации отопления.

Сравнение данной схемы отопления с электрическими полами в данном случае неуместно. Последний вариант, даже с учетом сравнительной легкости монтажа и простоты в эксплуатации, явно проигрывает водяному полу по экономическим показателям. Электрический пол можно установить в отдельных местах, где возникает необходимость в подогреве небольших площадей.

Прежде чем подводить итоги, оценивая преимущества и недостатки водяного теплого пола, попробуем разобраться с его конструкцией и технологическими особенностями.

Основной принцип работы в данном случае заключается в следующем:

• источник тепла — жидкий теплоноситель, котловая вода, которая может поступать в трубопровод, проложенный в полу;
• нагретая вода может поступать как из стояка центральной магистрали теплоснабжения, так и из автономного нагревательного прибора.

*

Благодаря особенностям конструкции и новым технологиям на сегодняшний день существуют несколько способов оборудовать теплые полы. В качестве идеального напольного покрытия лучше всего использовать керамические, бетонные или комбинированные материалы (плитка, декоративный камень, бетонная стяжка). Преимущества и недостатки в данной ситуации субъективные. Керамическая плитка или бетонная стяжка обладают высокой теплопроводностью, соответственно нагреваясь от нагретого теплоносителя, лучше отдают тепло внутрь помещения. И наоборот, ламинат, паркет, линолеум являются удобными и комфортными напольными покрытиями, играют роль дополнительной изоляции, снижая интенсивность теплообмена во внутренних пространствах.

Эффективность работы теплого водяного пола напрямую зависит от качества слоеного пирога, т.е. от состава подложки теплого пола . В состав подложки обычно входят:

• Гидроизоляция;
• Металлическая монтажная сетка;
• Теплоизоляция;
• Демпферная лента;
• Сухая или мокрая стяжка.

На заметку: как правило, традиционная толщина слоеного пирога варьируется в диапазоне 50-150 мм. Конечные параметры пирога определяются в зависимости от диаметра труб для водяного контура, толщиной перекрытий, качества напольного покрытия и мощности системы отопления теплый пол.

*

Основным действующим инструментом в данном случае выступает трубопровод, изготовленный из металлопластиковых труб. Соединенные в отдельные фрагменты или отрезки (контуры) трубы укладываются на подушку, после чего подключаются к коллекторам, через которые осуществляется подача теплоносителя в отопительный контур и возврат обратки.

В конструкции системы отопления заключается и принцип работы. Расстояние между стяжкой и напольным покрытием является местом прокладки теплого водяного контура, посредством которого происходит нагрев всей поверхности пола до необходимой температуры. За счет незначительной нагрева (оптимальная температура нагрева теплоносителя составляет 35-45⁰С) система отопления «теплый пол» является низкотемпературной.

Бюджетный теплый пол своими руками. Утеплитель

Если надо сделать экономично - не используйте всевозможные маты для теплого пола. Всевозможные европейские системы вроде таких, как маты с бобышками - это затратное в финансовом плане решение, хотя, возможно, кому то проще монтировать именно таким способом.

"Отражающая" фольгированная подложка из вспененного полиэтилена которую некоторые кладут прямо на грунт или на слой утеплителя - не работает вообще. Ничего не утепляет (т.к. сжимается в ноль) и не отражает (т.к. нет воздушного зазора). Не предусмотрена ни одной технологией монтажа. "Отражающая" подложка - удел малограмотных кустарей и самодельщиков. И это выброшенные деньги в лучшем случае. В худшем - если алюминиевая фольга не ламинирована, то она вступает в реакцию со щелочной средой растворной стяжки и разрушится за пару недель, вызывая снижение марки раствора и последующее растрескивание стяжки.

Не надо покупать "отражающую" фольгированную подложку. Она не работает.

Не надо покупать "отражающую" фольгированную подложку. Она не работает.

Используйте для утепления теплого пола пенополистерол , лучше экструдированный. Выбор всё шире и производители обычно указывают какая продукция в их каталогах специально предназначена в качестве утеплителя под стяжку пола. Если придется использовать более дешевый пенополистерол ПСБ, то требуемая плотность пенополистерола 35 кг/м3. Всегда уточняйте и проверяйте реальную плотность, т.к. марка ПСБ 35 вовсе не означает реальную плотность 35 кг/ м.куб. Тщательно выбирайте изготовителя ПСБ что бы не купить, то что будет крошится сразу уже в руках. Иной раз, лучше купить более высокую марку, например ПСБ 50.

Не экономьте на толщине слоя теплоизоляции, между отапливаемыми этажами д.б. слой 30 мм, на грунт от 50 мм до 100 и более (согласно расчетам). Иначе потратите больше при отоплении и поимеете другие проблемы.

Мануалы не требуют приклеивать или прибивать "грибами" утеплитель к основанию. Т.е., чаще всего, не стоит тратить на это время, силы и дополнительные материалы.

Игнорируйте такую фикцию как разрекламированный отечественный пенополистерольный " пенощит ", имитирующий маты с бобышками. Вставленная в пазы труба потеряет очень большую площадь контакта с раствором и, соответственно, снизится теплоотдача. Это выброшенные деньги

Пенощит - не надо так делать. Не имеет аналогов в развитых станах, это не мат с бобышками.

Источник: https://gorizont-pro.ru/stati/montazh-teplogo-pola-vodyanogo-svoimi-rukami-ustroystvo-vodyanogo-teplogo-pola

Водяной теплый пол схемы монтажа. Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

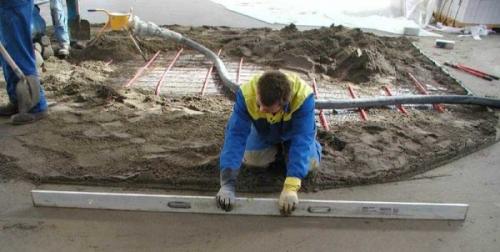

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия. Важно уметь гнуть, формуя пазы для труб.

Водяной теплый пол своими руками в частном доме. Расчёт и выбор материалов

По правилам, водяной тёплый пол в частном доме должен эксплуатироваться несколько десятков лет, поэтому к выбору комплектующих нужно подходить со всей ответственностью.

Не следует чрезмерно экономить на материале, покупая не дорогой и не высокого качества. Предпочтение необходимо отдавать изделиям с большим сроком службы, ведь конструкцию залитую бетоном сложно ремонтировать.

Выбираем трубы

При установке водяных систем своими руками, чаще используются трубы из сшитого полиэтилена марки PE-X и PERT. Плюс изделий PE-Xа — обладают большой плотностью сшивки, что обеспечивает эффект памяти.

То есть, контур растянутый или деформированный под воздействием нагретого теплоносителя способен принимать изначальную форму. Кроме того, данная модель оснащена аксиальными фитингами, поэтому её можно смело замуровывать под бетонную стяжку.

А вот продукция PERT имеет цанговые фитинги, что говорит о допустимости монтажа только «сухим» способом. Поэтому, эти трубы рекомендованы лишь при заливке стяжкой цельного отрезка изделия, когда фитинги располагаются в местах крепления контура к коллектору.

Многих привлекают полипропиленовые трубы, так как имеют не высокую стоимость, но нередко они бывают низкого качества, поэтому специалисты их не рекомендуют.

Хороший вариант — медные, они долговечны и обладают высокой теплоотдачей, но стоимость их достаточно высокая. А вот металлопластиковые трубы — это отличное соотношение цены и качества. На них не образуется коррозия, имеют небольшой вес и просты в монтаже, так как легко гнутся.

К сведению! Профессионалы не советуют использовать композитный контур с алюминиевой фольгой, ведь металлизированная поверхность может отслоиться.

Если необходима повышенная изоляция, то лучше применять изделие с внутренним покрытием из поливинилэтилена.

Для водяных отопительных устройств на бетонный пол, трубы должны иметь толщину стен 2 мм, а диаметр 16, 17, 20 мм. Эти данные можно найти на самих изделиях.

Выбирая контур, следует отдавать предпочтение проверенным и известным производителям: Rehau и Valtec, Tece, KAN, Uponor. Кроме того, при покупке в обязательном порядке проверяется наличие сертификата соответствия на товар.

Необходимо, также приобрести хомуты, которыми нагревательный элемент будет крепиться к бетонному основанию. В случаи, если в качестве утеплителя будут использоваться маты с бобышками, то потребность в них отпадает.

Простой теплый пол своими руками. Монтаж электрического теплого пола своими руками: расчет, схема укладки, подключение

Электрические тёплые полы — удобный способ обогрева помещения. Они бывают разных видов, отличаются элементом нагрева и технологией монтажа.

Не специалисту сложно разобраться во всём их ассортименте, и выбрать подходящий метод укладки. Мы постараемся помочь вам в этом. Расскажем о преимуществах каждой конструкции, и о том, как установить электрический тёплый пол своими руками.

Разновидности теплых полов

Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройстви датчик температуры.

Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.

Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.

Кабельные полы

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

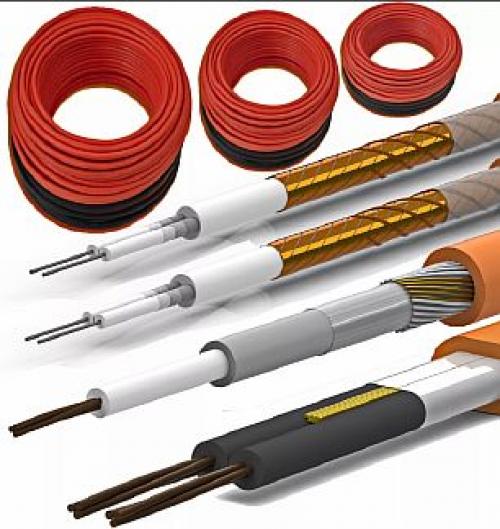

Первый бывает одно и двужильный:

• одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
• двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.

Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.

Виды кабельного отопления:

• Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.

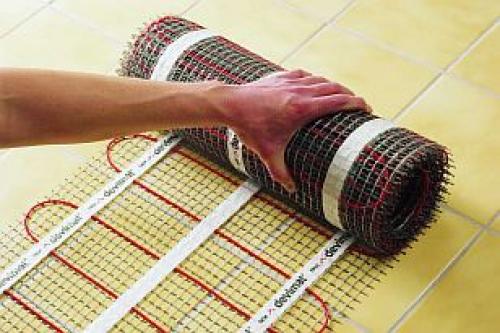

• Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.

Инфракрасные системы

В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.

К инфракрасным системам относятся плёночные полы и стержневые маты:

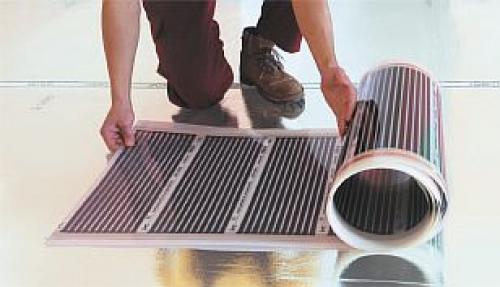

• Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.

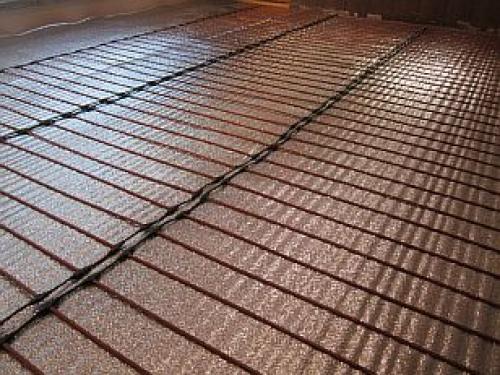

• Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.К минусам можно отнести возможность установки только в стяжку.

Источник: https://gorizont-pro.ru/stati/montazh-teplogo-pola-vodyanogo-svoimi-rukami-ustroystvo-vodyanogo-teplogo-pola

Теплый пол водяной коллектор. Цель использования коллектора

Коллектор – это устройство, с помощью которого поток теплоносителя распределяется по отдельным контурам водяного пола, а затем возвращается обратно для нагрева. Выглядит коллекторный узел как две трубы с отверстиями, к которым подключают контуры системы.

Наличие распределительного коллектора в схеме организации теплого пола предоставляет возможность контролировать объем потока теплоносителя. Одна из труб коллектора – подающая, на нее поступает горячая вода и к ней подключают входы контуров водяного пола.

Обратку контуров подключают к обратной трубе коллектора. Отверстия, к которым выполняется такое подключение, обычно оборудованы резьбовыми, фитинговыми или другими соединениями.

Коллектор состоит из ряда таких элементов, как собственно коллектор (1 и 2),переходник для крана Маевского (3); сливной кран (4); воздухоотводчик (5); клапан (6); кронштейн (7); евроконус (8)

Здесь же устанавливают различные устройства, при помощи которых можно регулировать показатели потока теплоносителя. Простейший вариант коллектора промышленного производства – это труба с соединителем, который называют евроконусом. Это вполне удобный и надежный узел, но он не позволяет управлять потоком воды.

Чтобы эффективно использовать такое устройство, придется дополнительно приобрести и установить ряд элементов.

Чуть сложнее устроен коллектор производства КНДР. Помимо соединений на выходных отверстиях здесь установлены вентильные краны, никаких автоматических средств регулирования потока не предусмотрено. Это отличный и недорогой вариант для водяного пола на небольшой площади с двумя-тремя контурами одинаковой длины.

Такая система не требует сложного управления. Но на больших площадях коллектор этого типа придется дополнить автоматикой.

Кроме того, межосевое расстояние между подающей и обратной секцией у китайских устройств не соответствует стандартам, принятым в Европе, что может вызвать проблемы при соединении его с приборами европейского производства.

Шаровые краны в таких устройствах чувствительны к воде низкого качества, со временем они начинают протекать. Чтобы устранить проблему, достаточно заменить уплотнительные кольца, но нужно считаться с тем, что необходимость в таком ремонте периодически будет возникать.

Если работу системы водяного пола предполагается автоматизировать, имеет смысл приобрести как минимум коллектор с регулировочными вентилями.

На такие вентили можно установить сервоприводы, соединенные с термостатами в комнатах. Это обеспечит автоматическое управление потоком теплоносителя в соответствии с данными о температуре воздуха в конкретном помещении.

Чтобы автоматизировать работу системы водяного теплого пола на подаче коллектора устанавливают расходомеры (обозначены рамкой), а на обратке ставят разъемы для сервоприводов (синие колпачки внизу)

Сложнее всего управлять системой водяного пола, в которой отдельные контуры заметно различаются по длине, но в сложных системах обычно так и бывает. В такой ситуации оптимальным выбором станет коллектор, на подаче которого установлены расходомеры, а на обратке – гнезда, предназначенные для монтажа сервоприводов.

С помощью расходомеров можно будет отрегулировать интенсивность потока теплоносителя, а сервоприводы в связке с термостатами позволяют установить подходящую температуру на каждом контуре.

Если необходимости в автоматическом регулировании нет, можно приобрести коллектор подачи с расходомерами, а обратный – с обычными вентильными кранами.

Бывает так, что не получается выбрать коллектор с количеством гнезд для подключения, которое соответствует проекту. Тогда можно взять устройство “с запасом”. А лишние отверстия просто закрывают заглушками.

Такое решение может оказаться полезным, если позднее понадобится добавить к системе водяного пола еще пару петель.
