Монтаж тёплого водяного пола на бетонную стяжку. Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы.

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
требования к температурному режиму в обогреваемом помещении;
высота потолков;
наличие уклона у основания пола;
толщина укладываемых труб;
вид применяемых растворов;
конфигурация помещения;
роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
оптимальную (среднюю) — толщина 5-7 см;
максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

20 мм для смесей с самовыравнивающимся слоем;
30 мм с армирующей сеткой под трубами;
40 мм для бетонных растворов без армирующих элементов.

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

Минимальная толщина стяжки.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

сильно завалено основание пола;
стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Оптимальная

Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье « Стяжка пола с фиброволокном ») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.

Оптимальная толщина стяжки.

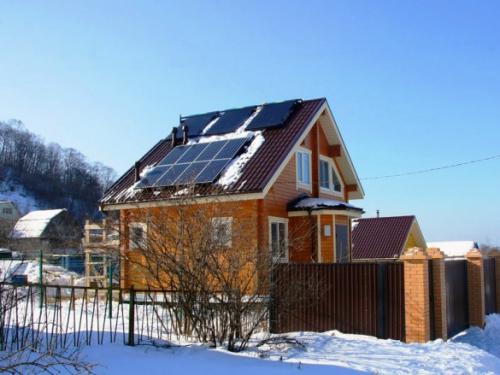

Теплый пол водяной. Возможные проблемы строительства автономного дома

О теплом водяном поле на нашем портале написано немало статей и создано множество тем, где пользователи делятся опытом его монтажа. Тем не менее, вопросов у начинающих застройщиков о том, что это за система, и какие плюсы и минусы у неё есть, остаётся немало. Чтобы не повторяться, советуем прочитать статью «Тёплый пол - советы и рекомендации по выбору» , где эксперты подробно рассказывают о базовых принципах работы и преимуществах этой системы поверхностного отопления.

Мы же попробуем взглянуть на теплый водяной пол с другой стороны и рассмотреть его как элемент, повышающий автономию загородного дома. Для начала разберемся с понятием «автономный дом» применительно к нашей стране.

Практика показывает, что автономный дом за границей и у нас — это две большие разницы как по подходу к его проектированию и строительству, так и к дальнейшей эксплуатации. Чаще всего начинающий застройщик представляет себе автономный коттедж как полностью независимый от всех внешних энергосетей. Проще говоря, дом оборудован инженерными устройствами, которые вырабатывают достаточно электроэнергии для питания всего оборудования в коттедже. Это может быть котёл, насосы, бытовая техника и т.д.

От бесперебойного электроснабжения полностью зависит «жизнь» современного дома.

Если, на крайний случай, воду можно добыть из колодца, дом отопить углём или дровами, то, условно говоря, если выдернуть современный коттедж «из розетки», то остановится вся «инженерка». Не рассматриваем частные случаи строительства полностью энергонезависимых домов, которые отапливаются печкой, а система отопления построена на гравитационном принципе работы, т.е. не нуждается в циркуляционных насосах.

Главный «подводный камень» для застройщиков, решивших уйти в «автономку», состоит в том, что солнечные батареи, гелиоколлекторы и ветряки, в силу дороговизны, не могут использоваться в холодных областях России, как единственные источники энергии.

Зачастую, просчитав стоимость строительства такой системы, например, на базе фотоэлементов, в которой «слабым местом» становятся дорогие аккумуляторы – их нужно менять через несколько лет, с учетом недостатка солнечных дней, пользователь понимает, что затраты никогда не отобьются.

Чем больше площадь дома, тем дороже перевести его на полностью автономное энергоснабжение.

Когда речь заходит о заграничном опыте, то многие думают: «вот у них…, а почему так у нас». Но, например, в Германии ветрогенераторы давно превратились в обыденность, а излишки электроэнергии, выработанной на «солнечной ферме», частник может продать электросетям. «Зелёная» энергетика «там» является дотационной, и государство всячески стимулирует её развитие, с каждым годом увеличивая выработку альтернативки. Большую роль играет и более мягкий климат.

В наших реалиях застройщик вынужден, в первую очередь, полагаться на себя. И, хотя число энтузиастов автономии растёт, а системы с каждым годом становятся доступнее, в большинстве случаев застройщиков интересует лишь частичное независимое энергоснабжение коттеджа. Т.е. возможность с комфортом переждать аварийное отключение электричества или аварию в котельной – зимой и при этом не замёрзнуть. В этом случае на первое место выходит связка автономный дом — экономичный дом , расходующий меньше энергии в случае форс-мажорных обстоятельств.

Исходя из этого, современный загородный дом должен быть теплоинерционным — т.е. его конструкция должна быть рассчитана таким образом, чтобы строение при обычной эксплуатации запасало энергию. Для этого стены, пол, перекрытия возводятся из материалов, обладающих большой массой, а также хорошей теплоёмкостью и теплоотдачей.

Хороший пример такого стенового материала — обычный полнотелый кирпич. Конечно, не всегда это возможно сделать (например, в каркасных домах). В таком случае теплый водяной пол становится одним из элементов системы, повышающей степень автономии загородного дома.

Источник: https://gorizont-pro.ru/stati/shema-montazha-vodyanogo-tyoplogo-pola-svoimi-rukami-kollektornyy-uzel

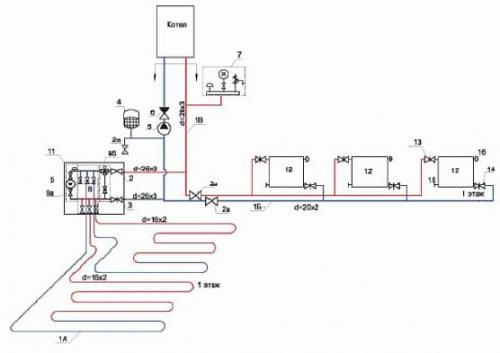

Теплый пол под бетон. Проектирование

Обустройство водяного тёплого пола в частном доме — беспроигрышное решение при наличии газового котла, хотя использование твёрдого топлива также допустимо. Такой вариант отличается эффективностью, недорогой ценой и считается малозатратным в плане энергоресурсов, в сравнении с полами электрического типа.

Безупречное функционирование устройства возможно при грамотном, профессионально сделанном проекте и монтаже. Поэтому, начинаются работы по сооружению напольного отопления в частном доме с составления проекта.

Сначала нужно определиться с температурным уровнем тёплого пола:

для помещений жилого назначения — рекомендовано 21 — 27 градусов;
в проходных комнатах и коридорах — 30;
в ванне и бассейне — от 31 до 33 градусов.

Предлагаем узнать как самостоятельно сделать теплый пол в бассейне под обходными дорожками и чашей .

При проектировании важно учитывать длину контуров, все они должны иметь приблизительно одинаковый размер. При стандартном диаметре трубного изделия 16 мм и площади комнаты 50 м2, оптимальный размер петли от 70 до 90 метров, если площадь больше, то следует разделить её на несколько частей. При диаметре 17 мм, допустимый размер трубопровода 90 — 105 мм, при 20 мм — 120 мм.

Шаг укладки нагревательных элементов, также играет важное значение для эффективности теплоотдачи пола, рекомендованный размер от 10 до 30 см. При этом, около внешних стен и в санузлах — 100 — 150 мм, а по центру помещения — от 200 до 300 мм.

К сведению! Отопительная система «тёплый пол» — низкотемпературное устройство, подаваемый в магистраль теплоноситель не должен нагреваться более 60 градусов.

Если вы не уверены, что способны сделать сами чертёж и расчёт правильно, то лучше доверить эту работу специалистам.

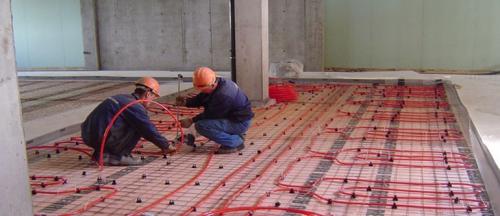

Монтаж теплого пола водяного. Водяной теплый пол своими руками: схемы укладки, монтаж, стяжка, армирование

Сейчас мы рассмотрим условия при которых будет рационально монтировать тёплый пол, какие необходимые навыки вам потребуются, непосредственно сам процесс монтажа теплого пола.

Устройство тёплого пола.

Каждый из видов тёплых полов объединяет одно — под покрытие пола монтируют провода, плёнку или трубы. Монтируемые части служат как.подходят практически всегда и везде . Водяной тёплый пол преимущественно монтируют в частных домах. Более подробно мы рассмотрим тёплый пол, в котором установлены трубы.

Водяные системы полов бывают двух видов:

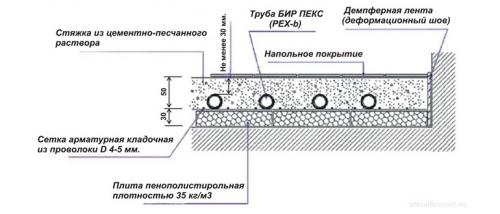

Бетонные (или мокрые) теплые полы. «Мокрым» полом этот вид называют потому, что в процессе установки трубы заливают цементно-песчаной смесью.
Легкие теплые полы. В этом случае трубы расположены в пазах пенополистирольной основы, либо основании из досок. Лёгкие системы устанавливают в помещениях, в которых нельзя сделать цементную стяжку.

Мы будем рассматривать монтаж тёплого водяного пола.Установка данного типа пола достаточно легка, в том случае если у вас уже есть хотя бы базовые навыки установки систем отопления и немного опыта в строительстве. В ином случае, некоторые моменты монтажа следует рассмотреть с опытными строителями.

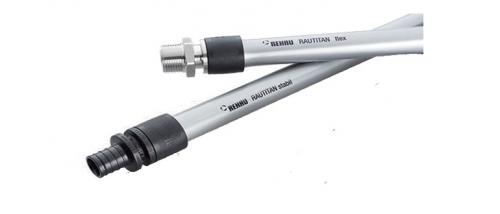

Какие трубы использовать для теплого водяного пола.

PEX или PERT. PEX — трубы, это трубы из сшитого полиэтилена. PERT — трубы, в их основе лежит армированный полимер. Из этих представленных вариантов, лучше посмотреть на PEX трубы. Они более эластичны, в отличие от PERT — труб. Так же у этих труб повышенная плотность сшивки (порядка 85 %). И именно поэтому, в отличие от PERT — труб, у них повышенный «эффект памяти». То есть после растягивания, PEX — трубы имеют повышенную способность к возврату в исходное состояние.Стандарт труб для отопления. Они имеют диаметр 16 , 17 и 20 мм. Толщина трубочной стенки около 2 мм.

При подборе труб в магазине советуем обратить внимание на марки Uponor, Tece, Rehau, Valtec. Можно отметить их высокое качество.

Коллекторный узел теплого пола.

Помимо труб для тёплого водяного пола, вам потребуется узел, отвечающий за распределение смеси для обогрева по трубам.

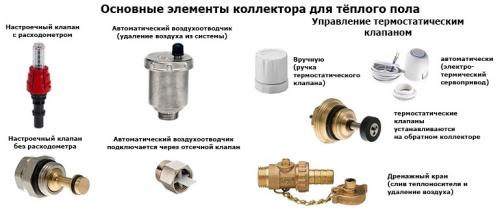

Основные элементы коллектора теплого пола

Составные части этого узла:

Настроечные клапаны с расходомером или без
Устройство для отвода воздуха (работающее в авто. режиме)
Коллекторы, имеющие клапаны балансировки
Вентили для прекращения подачи теплоносителя и устройство учёта расхода
Набор фитингов для присоединения отдельных частей
Кронштейны для фиксации
Так же необходим специальный коллекторный шкаф для размещения всех узлов устройства (обычно его располагают в какой либо нише)

Схемы укладки теплого водяного пола

Во избежании множества ошибок в процессе установки пола, до начала работ следует нарисовать для себя схему прокладки теплового контура. Так же, если в последствие потребуется ремонт, то вы значительно упростите себе задачу.

Укладка теплого водяного пола «змейкой». Это самый простой способ укладки трубы. Главный недостаток этого способа — достаточно большая разница температур на концах контура (от 5 до 10 градусов). Это обусловлено тем, что теплоноситель, проходя по трубе от начала и до конца существенно остывает.

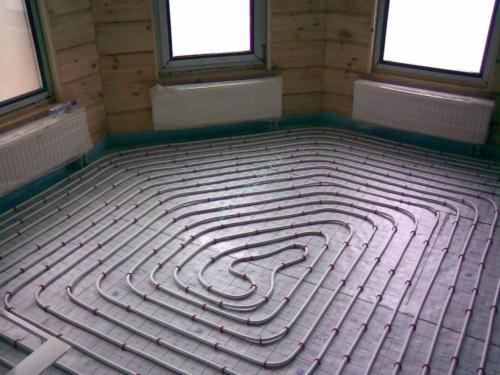

Укладка теплого пола «улиткой». Способ значительно сложнее в укладке, чем «змейка». Но зато в итоге температура пола на всей поверхности пола будет практически одинаковой
Комбинированный способ устройства теплых полов. Обычно края помещения выкладывают «змейкой», а основную часть «улиткой».

Для достижения приемлемого давления внутри труб следует соблюдать следующие правила:

Все используемые в работе трубы контура должны иметь одинаковую длину.
Один контур не должен выходить за границы одного помещения
Площадь пола помещения обогреваемого одним контуром составляет не более 40 кв.м.
В местах расположения мебели и сантехники контур не обязателен

Шаг укладки труб теплого пола.

Важный параметр — это «шаг» прокладки трубы. Его границы делают от 10 до 60 см. Это зависит от многих показателей:

При прокладке контура в помещениях со стенами выходящими на улицу, делают шаг от 10 до 15 см.
В помещениях без внешних стен, а так же в их центральной части делают шаг от 20 до 30 см.
В ванных, туалетах, банях и иных «прохладных» местах делают шаг 15 см. по всей площади

Как рассчитать длину труб для укладки теплого пола.

Для расчёта нужной длины труб контура теплого водяного пола нужно площадь обогреваемого помещения (кв.м.) поделить на шаг укладки (м). Так же надо добавить длину трубы до коллектора и размер изгибов.

Общая длина для труб диаметром 16 мм. от 70 до 90 м; для диаметра 17 мм, от 90 до 100 м; для диаметра 20 мм, около 120 м.

Пошаговое устройство теплого водяного пола.

Источник: https://doma-na-veka.ru/stati/kak-pravilno-sdelat-teplyy-pol-elektricheskiy-ili-vodyanoy-chto-luchshe

Как сделать теплые бетонные полы. Как утеплить бетонный пол

В том, как сделать теплый бетонный пол, нет ничего сложного. Первое, что придется сделать, это выполнить ряд подготовительных работ. И в зависимости от того, будет ли утепление пола по грунту или по межэтажному перекрытию, выбрать способы утепления и материалы.

Как уже ранее отмечалось, утеплить бетонный пол по грунту можно несколькими способами. Ниже мы рассмотрим более детально два, наиболее часто применяемых. Это создание многослойной теплоизоляции и системы «теплый пол».

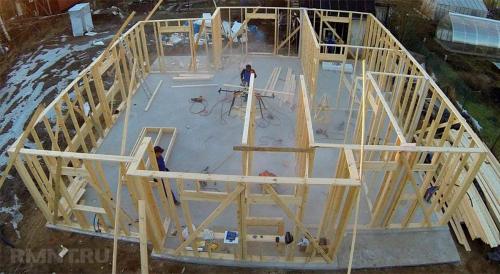

Теплый пол на бетонной плите. Выгода от плитного фундамента

В индивидуальном строительстве закладка здания на плитном фундаменте практикуется в двух случаях:

Когда тяжёлая постройка возводится на ослабленном грунте, при высоком УГВ или выраженном пучении. Плита помогает снизить давление на грунт и является наиболее стабильным типом основания.
При строительстве дома с низким тепловым балансом. Такой фундамент способствует минимизации потерь тепла в грунт и позволяет использовать подогрев пола как единственный метод отопления.

Во втором случае однозначный плюс — избавление от отопительных приборов и трубопроводов. Кроме того, после правильной обработки плитный фундамент представляет отличную основу для чистовых напольных покрытий. Выдаваемая за преимущество возможность прокладки в плите коммуникаций таковой не является: при ленточном фундаменте с обратной засыпкой проложить трубы водоснабжения и канализации значительно проще.

Плитный фундамент хорошо справляется с перемещением грунта как в вертикальном, так и в горизонтальном направлении. Монолитная основа может устраиваться на участках, где производилось террасирование или планирование с насыпкой, время на усадку почвы при этом не требуется.

Опасность для монолитной плиты представляет только неравномерное сдавливание грунта при условии, что участок с мягкой или подвижной почвой занимает более 40% площади плиты. Ввиду этого проведение гидрогеологических изысканий для разработки строительного проекта строго обязательно.

Теплый пол ошибки. Ошибки монтажа теплого водяного пола

Приветствую всех, кто читает эту статью! Она посвящена ошибкам при монтаже очень популярной на данный момент системе низкотемпературного отопления — водяного теплого пола (сокращенно ВТП).

Если кому-то не понятно, то теплые полы называют низкотемпературной системой из-за того, что теплоноситель в них должен иметь температуру не более 50° Цельсия.

При этом температура самого пола не должна превышать 26° в жилых помещениях и 31° Цельсия у дорожек и окантовок бассейнов.

Рекомендую прочитать статью о том как работает водяной теплый пол .

Давайте перейдем ближе к делу и начнем рассматривать ошибки при монтаже.

Неправильная подготовка поверхности под укладку теплых полов

Ошибки монтажа теплого водяного пола из сшитого полиэтилена

Часто при самостоятельном монтаже ВТП люди забывают о том, что нужно выравнять основание под пол.

Давайте объясню чем это грозит — если разные участки контура теплого пола будут лежать на разном уровне по вертикали, то велика вероятность образования воздушных пробок.

Из-за воздушной пробки теплоноситель перестанет циркулировать по контуру, а значит он не будет греть.

Чтобы этого избежать, нужно выровнять и тщательно вычистить поверхность от мусора.

Для наглядности предлагаю вам посмотреть следующее

Неправильная укладка демпферной ленты

Напомню, что демпферная лента нужна для того, чтобы компенсировать температурные расширения бетона, которые возникают из-за повышения его температуры.

Часто люди забывают крепить ее к стенам или выбирают неправильную ширину ленты.

Демпферная лента должна быть выше уровня конечной стяжки на 2-3 см. К стене ленту крепят при помощи дюбель-гвоздей, если она не имеет клейкой стороны.

Идем дальше!

Неправильная укладка труб теплого пола

Укладка труб ВТП — дело непростое для неопытного «самоделкина», который решил сэкономить на монтаже и сделать все сам.

Здесь все начинается с укладки теплоизоляции на черновую стяжку.

В качестве теплоизоляции используют пенополистирол разной толщины, либо фольгированный вспененный полиэтилен.

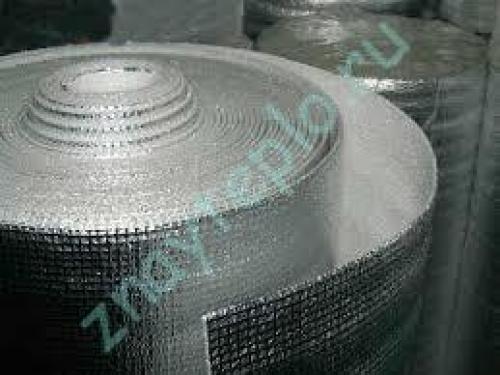

Фольгированная изоляция

Последний применяют там, где нет возможности укладывать толстый утеплитель.

Стоит сказать, что щелочная среда стяжки быстро разъедает фольгу, поэтому от нее много толку не будет.

Хотя на данный момент есть образцы такого утеплителя, где фольга покрыта сверху слоем полиэтилена, который должен защитить алюминий от действия щелочи.

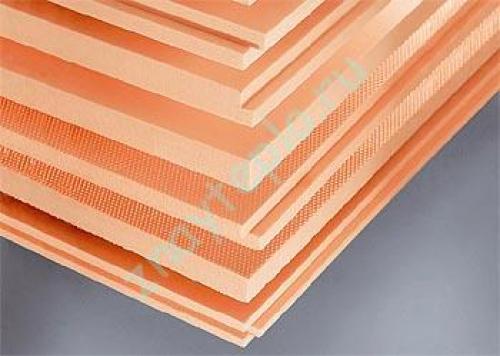

Изоляция из пенополистирола

Изоляция должная быть уложена плотно без люфтов.

Теперь переходим непосредственно к проблемам укладки труб ВТП.

Перечислю их в виде списка:

Отсутствие предварительного плана — при монтаже ВТП очень помогает наличие предварительного плана. На плане размечают места входа и выхода труб, шаг укладки, отступ от стен и прочие вещи.
Несоблюдение шага укладки — многие люди экономят на трубе и делают шаг укладки больше 30 см. При этом появляется «зебра». Это значит, что пол будет то холодный, то теплый. Шаг укладки находится в диапазоне от 10 до 30 см.
Слишком длинные контура теплого — для водяного теплого пола, сделанного трубой 16 мм в диаметре ограничением по длине будет 100 метров, а для 20-ой трубы ограничением будет длина петли в 120 метров. Если сделать петлю длиннее, то теплоноситель с большой долей вероятности по ней циркулировать не будет.

После укладки необходимо сделать опрессовку труб водой. Опрессовка делается давлением не меньше 3 атмосфер.

Заливка стяжки на трубу тоже осуществляется под давлением. Это нужно, чтобы раствор своим своим весом не сплющил трубу.

Раз уж мы заговорили про стяжку, давайте рассмотрим этот процесс внимательно.

Заливка стяжки теплого пола

Вот наступает момент когда отступать дальше уже нельзя — это момент заливки стяжки.

К этому времени вся труба должна быть уложена, закреплена и находиться под давлением (вода в трубе должна быть комнатной температуры).

Кстати про подключение! Рекомендую вам ознакомиться со статьей, которая посвящена группе автономной циркуляции .

Основная ошибка, которую можно допустить при заливке — это неправильная толщина стяжки. Ее нельзя делать тоньше 3 см и толще 10 см.

Кроме этого, предъявляются требования к составу смеси — она должна быть не ниже марки 400.

Устройство теплого пола. Устройство электрического теплого пола: виды, схемы, монтаж своими руками

Отопительные приборы, в которых электроэнергия генерируется в тепловую, называются электрическими. К данным системам обогрева относятся электрические тёплые полы, которые используются как основной или дополнительный источник тепла.

Электрические полы бывают нескольких видов . Мы поможем вам разобраться в особенностях каждой модели, расскажем о положительных и отрицательных сторонах. Так же Вы узнаете, как сделать монтаж электрического отопления своими руками или предлагаем ознакомится с более.

Виды электрических полов

Конструкции тёплых электрических полов различаются видом нагревательного элемента — кабель или нагреватель инфракрасного излучения.

К первому виду относится:

греющий кабель — может применяться одно, двухжильный или саморегулирующийся провод;
нагревательные маты — тот же кабель, но зафиксированный на сетке.

Инфракрасные системы, бывают:

плёночными — гибкое полотно с инфракрасным элементом нагрева;
стержневыми — маты с карбоновыми стержнями.

Ниже мы рассмотрим их особенности и недостатки подробнее.

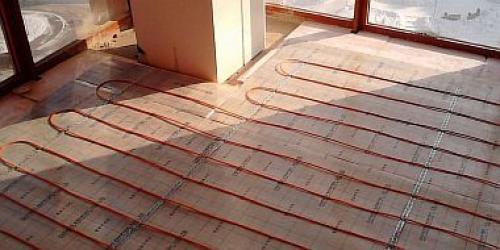

Кабельный пол

В конструкции кабельного электрического пола главным элементом выступает провод, в нём эл. энергия трансформируется в тепловую.

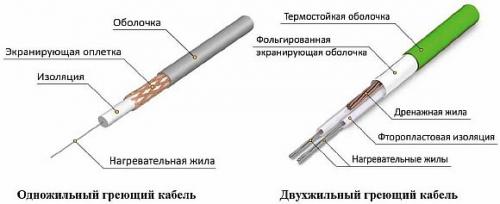

Устройство кабельного пола и нагревательного элемента

Кабельное отопление включает в себя: нагревательный кабель, соединительные муфты, регулировочные и контролирующие приспособления.

Основная часть — греющий кабель, он имеет несколько изоляционных слоёв. В его составе: токоведущие жилы, стекловолокнистое армирование, полиэфирная плёнка, медный проводник, алюминиевый экран и защитный слой ПВХ.

Кабель для тёплых электрических полов бывает резистивный и саморегулирующий. К резистивным относятся:

Одножильный — стоит не дорого, но высокий уровень электромагнитного излучения делает установку недопустимой в жилых комнатах.
Двужильный — в нём одна нагревательная жила выполняет функцию обычного провода, вторая — нагревательного. Это свойство увеличивает стоимость, но зато снижает ЭМИ.

Саморегулирующий кабель — он может менять уровень нагрева в зависимости от температуры в помещении. Устройство провода — две замкнутые параллельные токовыводящие жилы с полупроводниковой матрицей.

Эти полупроводники отвечают за регулировку и контролируют уровень нагрева. Свойство такого вида кабеля приводит к экономии электричества, но это не отражается на равномерности прогрева поверхности.

Принцип работы

Внешне греющий кабель напоминает обычный провод, передающий электрическую энергию, но все не так просто. В его жилах происходит преобразование электроэнергии в тепловую.

Так как провод экранированный, то он пригоден для укладки в помещениях с высоким уровнем влажности.
