Вентиляция погреба с двумя трубами и с одной трубой. Принцип работы и назначение системы

Вентиляция погреба с двумя трубами и с одной трубой. Принцип работы и назначение системы

Организация микроклимата — сложная задача, для достижения которой применяется целый комплекс средств, материалов и методик. Одним из этапов конструирования погреба является подбор и монтаж вентиляционной системы. Отсутствие циркуляции воздуха считается серьезной проблемой, способной свести на нет все усилия по сбору и заготовке урожая на зиму. В помещении с не полноценно функционирующей либо вовсе отсутствующей вентиляцией развиваются следующие явления:

• застой воздуха;
• увеличение влажности;
• увеличение температуры внутри помещения;
• ускорение процессов гниения;
• появление конденсата;
• развитие плесневых грибов;
• активизация коррозионных процессов.

В результате действия подобных факторов страдают продукты питания и все остальные атрибуты, находящиеся в комнате. Стеллажи ускоренно ржавеют, полки гниют и проваливаются, крышки окисляются, овощи и фрукты гниют, а воздух становится непригодным для дыхания. Действующая вентиляция гарантирует хранение продуктов, увеличение срока службы стеллажей и всего сопутствующего инвентаря.

Добиться полной циркуляции воздушных масс внутри погреба можно несколькими способами. Однако наиболее действенный среди них — конструкция естественной приточно-вытяжной системы с двумя трубами. Принцип ее действия обусловлен разностью температур между окружающей средой и погребом. Из школьного курса физики следует, что нагретый воздух улетучивается, поднимаясь к потолку. При этом его место занимают остывшие массы, обеспечивая необходимую циркуляция потоков. Добиться подобного эффекта в закрытом помещении возможно за счет использования простейшей системы, состоящей из двух труб.

Однотрубная вентиляция в погребе. Дефлектор для вентиляции в погребе: как сделать устройство своими руками

Принцип работы дефлектора состоит в том, что воздушные потоки, рассекаясь о диффузор, создают в вентиляционной трубе повышенную тягу, за счет чего осуществляется циркуляция воздуха. Использование дефлекторов позволяет сэкономить на электроэнергии, а также увеличить эффективность работы принудительной системы вентиляции. Кроме того, такая конструкция может успешно использоваться и в системе естественного типа.

Различают несколько типов дефлекторов. Рассмотрим самые популярные из них.

ASTATO – дефлектор, который может работать от электродвигателя или от ветра. Конструкция устройства подразумевает наличие специального датчика, который автоматически отключает механическую тягу при достаточной силе ветра. Такой вариант устройства выгодно использовать в тех случаях, когда силы ветра не всегда хватает для обеспечения нормальной циркуляции воздуха. Электродвигатель в таких моделях является достаточно экономным, так что можно не переживать по поводу перерасхода энергии.

Дефлектор-флюгер – вращается исключительно за счет силы ветра, хорош тем, что может подстраиваться под любое направление воздушных потоков. К недостаткам можно отнести то, что входящие в состав конструкции подшипники нуждаются в регулярной смазке и периодической замене. Кроме того, если вы используете такой дефлектор в схеме вентиляции погреба, то учтите, что при низких температурах его механизм может замерзнуть.

Статический дефлектор – относительно новая модель, которая характеризуется наличием эжектирующего вентилятора. При относительно высокой стоимости обладает такими преимуществами, как пониженный уровень шума при работе, высокая эффективность, отвод влаги из системы.

Ротационная турбина – устанавливает в местности со стабильным сильным ветром, поэтому такая конструкция не пользуется большой популярностью.

Кроме этого, существуют шарообразные и Н-образные дефлекторы, дефлекторы Григоровича и другие варианты. Выбор модели зависит от особенностей вентиляционной системы и местности, в которой располагается подвал.

Полезный совет! Самым простым в изготовлении считается дефлектор Григоровича, поэтому, если вы монтируете обычную приточно-вытяжную вентиляционную систему, лучше всего использовать именно его.

Изготовление дефлектора своими руками

Данное устройство чаще всего изготавливается из листов оцинкованной или нержавеющей стали, а также из пластика. Пластиковые модели дешевле, чем их стальные аналоги, и привлекательнее выглядят, но не могут похвастаться долговечностью. Кроме того, пластиковые дефлекторы очень чувствительны к высоким температурам, поэтому не стоит устанавливать их в том случае, если вентиляционная система совмещает в себе функции дымохода.

Перед тем как приступить непосредственно к изготовлению дефлектора, необходимо рассчитать его параметры. Высота дефлектора рассчитывается по формуле: H = 1,7xD, в которой D – это диаметр вентиляционной трубы. Ширина колпака равна диаметру, умноженному на 1,8, а ширина диффузора – диаметр, умноженный на 1,3.

Источник: https://milyj-dom.ru-land.com/stati/delaem-ventilyaciyu-pogreba-v-garazhe-svoimi-rukami-kak-sdelat-ventilyaciyu-v-garazhe-s

Если в погребе нет вентиляции. Требования к обустройству подвала

Подвальное помещение, как правило, есть в каждом частном доме. Многие обитатели частного сектора оборудуют в нем хозяйственные помещения, погреб, устраивают сауны, спортзалы, комнаты для отдыха, что требует обустройства сложной системы принудительной вентиляции.

Однако чаще всего подвал применяется для хранения продуктовых запасов, которые хоть и нуждаются в определенном микроклимате, но не требуют устройства принудительной вытяжки.

В этом случае вполне достаточно будет сделать естественную приточно-вытяжную вентиляцию.

Отсутствие или недостаточная вентиляция погреба является главной причиной увеличения влажности и образования плесени

Тем не мене, чтобы обеспечить сохранность продуктов и правильное функционирование погреба, необходимо придерживаться некоторых правил в обустройстве этого помещения.

Рассмотрим их детальнее:

1. Исключить попадание в подвал естественного освещения . В подвале не должно быть окон, допускается периодическое использование электрического освещения.
2. Организовать благоприятный температурный режим. Для этого погреб обустраивают таким образом, чтобы одна из его сторон контактировала с наружной стеной дома.
3. Обеспечить нормальный воздухообмен помещения , что обеспечивается наличием вентиляции.
4. Поддерживать необходимую влажность помещения . Оптимальный показатель – порядка 90%. Этот параметр также зависит от вентиляции.
5. Обустроить хорошую гидроизоляцию , чтобы исключить попадание в погреб грунтовых вод.

Из приведенного выше перечня требований к правильному обустройству подвала видно, что два из пяти необходимых условий обеспечивает вентиляция.

Но чтобы она эффективно функционировала и создавала оптимальный режим для хранения продуктов, нужно соблюдать определенные правила ее установки.

Самой элементарной системой вентиляции являются продухи, которые устанавливают в цоколе с противоположных сторон дома. Они подходят для подвалов малой площади с высотой потолка не более двух метров. Чтобы в погреб не попадал мусор, и не пролезли грызуны, отверстия закрывают решеткой

Недостаточное вентилирование помещения приводит к увеличению влажности и образованию плесени, избыточное может стать причиной излишней сухости подвала, что также неблагоприятно отразится на сохранности урожая.

Поэтому здесь нужно придерживаться правила золотой середины, но чтобы его соблюсти, важно сделать правильные расчеты, которые зависят от размеров и характеристики помещения.

Источник: https://doma-otido.ru/stati/kak-sdelat-ventilyaciyu-v-pogrebe-svoimi-rukami-trebovaniya-k-pomeshcheniyu

Вентиляция погреба из канализационных труб. Требования к помещению

К подвальному помещению предъявляются следующие требования:

1. Отсутствие солнечного освещения. В кромешной темноте меньше шансов развития микроорганизмов. Электрический свет включается только при нахождении людей внутри.
2. Поддержка температурного режима. Если хранятся овощи и фрукты, требуемая температура от +2,5 до +10. Для конкретных овощей могут потребоваться иные условия.
3. Постоянная циркуляция воздуха. Благодаря соблюдению этого условия контролируется влага и удаляются неприятные запахи.
4. Влажность 90%. Данный показатель контролируется силой воздушного потока с помощью створок решеток или мощностью электродвигателя.
5. Защита от ЧП. Инженеры должны позаботиться об отводе дренажных вод. Как правило, все решается установкой насоса для отвода воды.
6. Дезинфекция. Так как помещение не в регулярном пользовании, то надо 1 раз в год проводить санитарную обработку.

Несоблюдение условий для помещения ведет к разрушению погреба Источник samstroy.com

Вентиляции в погребе с двумя трубами обеспечивает все необходимые условия. Если ее эффективности недостаточно, то повысить КПД можно с помощью дополнительных моторов и вентиляторов. Как правило, их устанавливают в помещения более 40 кв. метров. Также доп. тяга необходима при обустройстве жилых комнат в подвале.

В зимнее время разница температур достигает максимальной разницы. Поэтому на трубах скапливается много конденсата, позаботьтесь о резервуаре для сбора жидкости.

Покупка материалов

Весь набор для создания качественной вентиляции состоит из следующих компонентов:

• трубы определенного диаметра;
• регулируемые заслонки;
• защитные сетки;
• вентилятор (при необходимости);
• зонтик для наружной защиты;
• дефлектор (при необходимости).

Зачастую, все компоненты можно закупить в одном месте. Строительная компания, которая выполняет установку, обычно может порекомендовать подходящую торговую марку вентилятора и дефлектора.

Трубы

Оптимальный размер отверстия гарантирует хороший поток воздуха. Для расчета используется следующая формула:

S = площадь сечения трубыV = объем помещения2,8 = константная величинаW = скорость потока (2-3 м/c стандартно)Из площади поперечного сечения находим диаметр окружности по формуле:
Преобразуем выражение и получаем:
d= диаметр трубыP=площадьπ = Число Пи (3,14)Из полученного числа находится квадратный корень – теперь диаметр труб известен.Пример всех расчетов указан в единицах СИ:

d (м)

P (кв. м)

V (куб. метры)

W (м/с)

В качестве материала лучше использовать пластмассу. Она хорошо обтекается, недорого стоит, влагозащитная и легко прокладывается.
ЗаслонкиРегулируемые заслонки устанавливаются на обе трубы. Они контролируют скорость воздушного потока и влияют на влажность помещения. В зимнее время они закрываются, в летнее приоткрываются.

Источник: https://gorizont-pro.ru/novosti/ventilyaciya-pogreba-s-dvumya-trubami

Вытяжка в погребе с двумя трубами. Схемы вентиляции погребов

Для вентилирования подземных помещений можно использовать 1 из 3 схем:

• классическая система с одной вытяжной трубой;
• схема с двумя трубами – притоком и вытяжкой;
• принудительный воздухообмен.

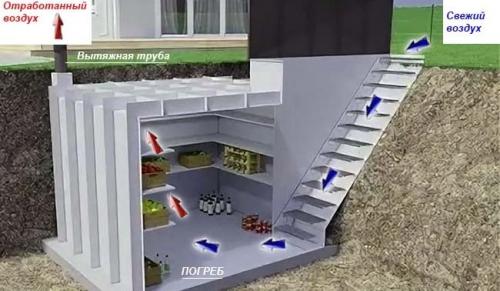

Однотрубная система вентилирования – свежий воздух попадает в хранилище через дверь

Выбор варианта зависит от конструкции подвала, его местонахождения и прочих условий. Показанная на картинке система с 1 воздуховодом применима для погребов с отдельным выходом на улицу. Как работает схема в холодный период года:

1. Температура под землей всегда плюсовая (если подвал правильно построен). Более теплый и влажный воздух поднимается в верхнюю зону и уходит наружу по вертикальному каналу вытяжки.
2. Холодные воздушные массы занимают его место – просачиваются через приточные отверстия в двери (люке), потом опускаются к полу погреба.
3. По мере прогрева + увлажнения воздух начинает терять вес, поднимается и снова выбрасывается через трубу.

Важный момент. При однотрубной схеме вентканал должен устанавливаться на максимальном удалении от входной двери, у противоположной стены. Так обеспечивается полное обновление воздушной среды помещения.

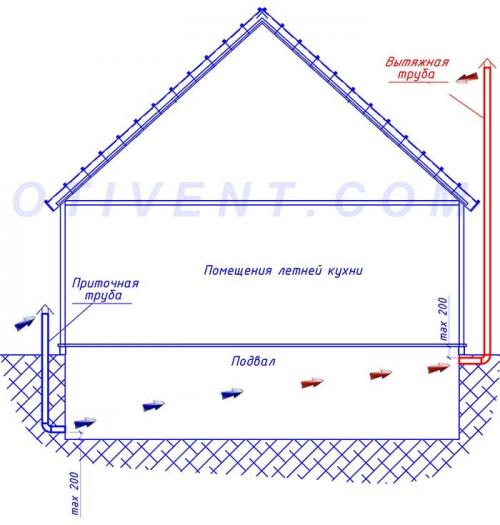

Схема вентилирования подвала летней кухни с наружным расположением труб

Система вентиляции с двумя трубами применяется в погребах без отдельного входа – под частными домами, гаражами и прочими хозяйственными постройками. Естественная циркуляция воздушных масс организована аналогично, только притоком служит второй вертикальный канал, опускающийся к самому полу. Холодный наружный воздух опускается по приточному воздуховоду, замещая уходящие на улицу газы.

Трубы располагаются в противоположных углах хранилища и выводятся двумя способами:

• в земле снаружи здания;
• прямо сквозь крышу, как показано на схеме вентиляции гаража с погребом и смотровой ямой.

В первом случае оголовок приточной трубы находится на уровне цоколя, вытяжную шахту лучше поднять на высоту 2 м (считая от заборного отверстия в подвале). Если здание окружено другими постройками и вывести второй канал негде, воздуховод прокладывается вторым способом – на кровлю. Конец трубы вытяжки поднимается над коньком.

Схема расположения вентиляционных каналов и движения воздушных потоков в гараже. Переточную трубу между ямой и погребом ставить нельзя

Примечание. Производители готовых погребов из пластика либо бетона сразу предусматривают двухтрубную вентиляцию. Каналы выходят вертикально через потолок хранилища, люк закрывается наглухо.

Вентиляция в погребе под домом. Выберите правильную схему вентиляции подвала и получите сухой погреб круглый год

Устройство вентиляции не очень сложная работа, выполняется полностью своими руками. Работу можно сделать не только в процессе возведения погреба, но и уже в построенном несколько лет назад. Если на стенах появляется влага и происходит порча заготовок, то нужна вентиляция погреба.
В статье рассмотрим принцип работы вентиляции в подвале частного дома и ее устройство.

Воздухообмен и микроклимат подвала

Без притока воздуха ни один подвал или погреб не смогут сохранить длительное время овощи, фрукты, которые хозяева заготовили на зимний период. Овощи «дышат», через стены подвала может поступать влага из-за слабой гидроизоляции стен.

В помещении погреба появляется влага. Этот неприятный момент может ликвидировать устройство вентиляции в помещении подвала.

На микроклимат погреба влияет:

1. Температура грунта. В северных регионах стены подвалов необходимо утеплять;
2. Глубина залегания грунтовых вод. При высоком залегании необходимо выполнять гидроизоляцию и дренажную систему .

Влажный воздух легче сухого одной и той же температуры. Поэтому влажный воздух всегда поднимается вверх и находиться вблизи потолка. Из-за этого вход вытяжной трубы монтируется в самой высокой точке.

Естественная или принудительная

Для получения оптимального микроклимата в погребе существует несколько вариантов обустройства вентиляции. В зависимости от региона, размера подвального помещения монтируют одну из следующих систем вентиляции:

• естественная;
• принудительная;
• комбинированная.

Для решения вопроса,  как правильно сделать вентиляцию в погребе, рассмотрим принцип их действия.

Самая простая и недорогая в монтаже и обслуживании – это естественная вентиляция. Такую систему также называют приточно-вытяжной. Она состоит из двух труб. По одной в подвальное помещение поступает свежий воздух. А по другой, благодаря разнице давлений, сырой воздух поднимается вверх и выходит наружу.

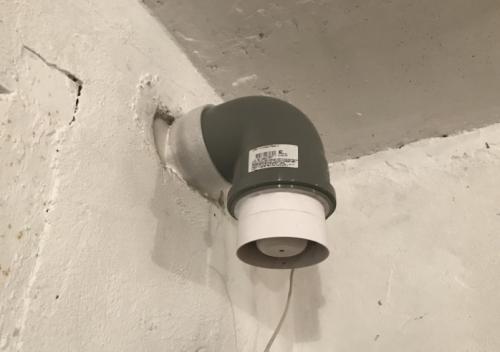

Вентиляция в подвале может осуществляться и принудительно. В таком случае устанавливается дополнительно вентилятор. С помощью него увеличивается объём прокачиваемого воздуха через подвальное помещение.

Комбинированный вариант вентиляции предполагает существование двух вариантов.

Какой же вариант вентиляции выбрать из перечисленных? Все зависит от размеров погреба и региона.

Если подвальное помещение не большое, то можно обустроить естественную вентиляцию и ее мощности будет достаточно. Но необходимо также учитывать, что естественная вентиляция хорошо работает только в холодный период года. При низкой температуре разница давлений в подвале и на конце вытяжной трубы самая большая. А значит и движение воздушных масс максимальное. Для южных регионов, если площадь погреба не большая, рекомендуется использовать комбинированный вариант.

Для подвала большой площади, при высоте потолков более двух метров, рекомендуется использовать принудительную вентиляцию.

Сухой погреб делаем правильную вентиляцию

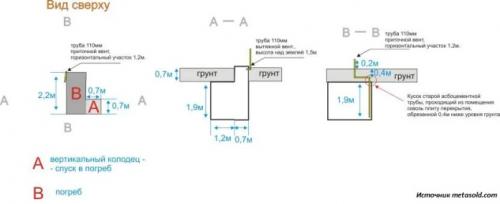

Устройство вентиляции в погребе работает по довольно простому принципу. В одно отверстие вентиляции воздух поступает в подвал, а через второе выводится наружу вместе с влагой. Правильная работа зависит от пропускной способности каналов.

Работа вентиляции погреба зависит и от правильности монтажа обоих каналов. На какой высоте установить вентиляционные каналы над крышей подвала и над уровнем полов в погребе, от правильного выбора диаметров приточного и вытяжного каналов.

В случае если влага плохо удаляется, можно несколько увеличить диаметр вытяжного канала. Но никогда вытяжной канал вентиляции не должен быть меньше, чем диаметр приточного канала.

При сильно заглубленном погребе, «грязный» воздух может задерживаться в помещении, что крайне опасно для здоровья человека.

Еще одним важным моментом при монтаже вентиляции подвала является место монтажа каналов. Их нельзя размещать рядом друг с другом. Монтаж следует производить в противоположных углах помещения. В этом случае, свежий воздух, попадая в погреб, проходит через все помещение и вместе с застоявшимся воздухом покидает подвал.

Вытяжной канал устраивается обязательно выше конька погреба или на расстояние 1500-1800 мм от уровня поверхности засыпки подвала. Его нижняя часть находится ниже на 150-200 мм от отметки потолка погреба. Канал приточный опускается примерно на 200-250 мм от уровня полов подвала.

Как рассчитать диаметры воздуховодов

Чаще всего для дома строятся не большие подвальные помещения. Для них оборудуется естественная вентиляция. В таком случае очень важно правильно рассчитать диаметр трубы. Если использовать при монтаже трубу не того диаметра, то естественная вентиляция будет не эффективной.

Расчеты, которые необходимо выполнить не сложные и сними, справится каждый. Итак, для определения диаметра трубы необходимо:

1. Определяем площадь подвального помещения. Если подвал правильной формы, то просто умножаем длину на ширину: S=a*b. Если не правильной, то разбиваем на правильные фигуры, находим площадь каждой и складываем вместе.

Обратная тяга в погребе. Правильная (рабочая) вентиляция погреба

Базовое условие хорошего обмена воздухом между атмосферой погреба и улицей — это наличие достаточно сильной тяги. Под тягой подразумевается процесс движения газов по вентиляционным каналам. Существует два вида каналов — приточные и вытяжные. Если говорить о том, как сделать вентиляцию в погребе эффективной, то здесь достаточно одной трубы на вытяжку и одной на приток свежего воздуха. При необходимости увеличить интенсивность подачи и оттока воздуха, в одну из труб (как правило вытяжную) дополнительно устанавливается вентилятор.

Устройство вентиляции может быть реализовано с естественной и принудительной циркуляцией (ЕЦ и ПЦ). В большинстве случаев нет смысла организовывать принудительную вентиляцию, так как он связан с рядом сложностей. На процесс покупки, установки и эксплуатации соответствующего оборудования уходит значительное количество времени и ресурсов. Кроме того, для неё необходимо производить подробный расчёт, который требует не только глубоких познаний в теме, но и наличия дополнительных измерительных приборов. Классическая вентиляция куда более простая и надёжная. Движение воздуха в ней проходит за счёт естественных законов физики.

Чтобы эти законы действовали согласно нашим нуждам, точки входа и выхода воздуха должны быть строго в определённых местах. Во-первых, труба притока размещается в нижней части помещения, на высоте не более 20 см от пола. Начало трубы — место входа воздуха с улицы — также должно быть расположено как можно ближе к земле. Делать вход воздуха в погреб из отапливаемого помещения дома крайне не рекомендуется. Влажный тёплый воздух из внутренних комнат дома будет проникать в прохладный погреб и оставлять там конденсат на стенах и потолке.

Оптимальная высота трубы подачи над уровнем грунта не ниже 1,2 метра. Именно на таком расстоянии воздух будет содержать минимально допустимое количество пыли для обеспечения комфортного дыхания человека в подвале или погребе.

Во-вторых, труба оттока (вытяжка) должна устанавливаться максимально высоко у потолка, в противоположном углу погреба, относительно приточного канала. Это обеспечит качественное перемешивание всех газовых масс внутри помещения и позволит избежать их застоя в отдельных местах. Точку выхода трубы на улицу следует поднимать насколько возможно выше над уровнем погреба. Чем больше будет перепад высот между точками входа и выхода воздуха, тем сильнее будет тяга.

Погребу площадью до 20 м² будет вполне достаточно одной трубы диаметром 110 мм на приток и одного канала такого же сечения на вытяжку. Воздуха будет не хватать только в том случае, если тяга будет слабой. А этот вопрос решается созданием большого перепада высот между точками входа и выхода. Если нет возможности создать достаточный перепад высот, то на верхний конец (тот, что на улице) вытяжки вместе с защитным зонтиком устанавливается специальный дефлектор.

Дефлектор — это устройство, которое увеличивает силу тяги в вентиляционном канале за счёт силы ветра. Потоки воздуха обдувают дефлектор, который, с помощью своей специально рассчитанной конструкции, создаёт разряженную атмосферу в вытяжном канале. За счёт этого воздух начинает активно «вытягиваться» из вентилируемого помещения. Здесь стоит сказать, что эффективность устройства во многом зависит от силы ветра, так что будьте внимательны при выборе подходящей конструкции. Наиболее распространённый и простой в изготовлении на данный момент — это дефлектор ЦАГИ. Его чертежи есть в открытом доступе.

Вытяжной канал обязательно должен быть утеплён. Как вариант, большую часть трубы можно протянуть по закрытым помещениям (будь то гараж или помещения частного дома), а утеплить только небольшой участок, который выходит на улицу. Утепление необходимо делать для того, чтобы зимой в трубе не образовывался конденсат. При значительных минусовых температурах он будет постепенно замерзать и со временем полностью перекроет вытяжной канал.

Вентиляцию одной трубой делать не рекомендуется, так как во многих ситуациях она не будет справляться со своими задачами. При невозможности изготовления двух каналов, допускается размещать только одну трубу на вытяжку. При этом в ней следует создать искусственную тягу за счёт установки вентилятора или активного дефлектора на верхней точке трубы. Такая схема подразумевает поступление воздуха в погреб через щели в люке или входной двери. Побочный эффект метода в том, что при возникновении обратной тяги, воздух из погреба вместе со всеми запахами может начать проникать в смежное с ним помещение.
