Выпуск труб канализационных в полу. Еще раз о правилах
- Изделия для монтажа должны быть без механических повреждений (сколы, трещины, вмятины недопустимы).
- Чем меньше поворотов в системе, тем надежнее магистраль
- При соединениях обязательно соблюдать герметичность
- Запрещено резать и укорачивать раструбы
- Сечение трубы выбирается в соответствии с количеством сантехнических устройств
- Горизонтальные трубы прокладываются под уклоном
- Внутреннюю магистраль следует фиксировать к полу или стене
- Обязательно устанавливать вентиляцию
- Установка «ревизий» является необходимой
- Монтаж стояка с горизонтальной трубой запрещено делать под прямым углом
- Подключение к сантехнике осуществляется гибкими шлангами
- Наружную систему следует утеплять
- На каждые 15 метров внешней канализации устанавливается смотровой колодец.
При соблюдении всех правил прокладки канализационных труб, монтаж будет качественным и долговечным.
Устройство канализации в частном доме.
Начинать прокладку любой канализационной системы следует с определения, где будет находиться очистное сооружение. Лучше, если септик расположен там, где есть уклон рельефа. Когда вы определились с этим местом, вы можете установить, где будет место вывода труб внутреннего контура из дома. В этом месте необходимо сделать отверстие в самом фундаменте, именно через него будет проходить труба стояка. Затем система внутреннего контура прокладывается таким образом, чтобы все стоки впадали в основной стояк в точке вывода трубы канализации из фундамента. Такая схема по праву признана лучшей. Канализационный стояк необходимо оборудовать специальной ревизией — так называемый фитинг позволит вам обслуживать систему.
Заметьте, что прокладка канализационных труб в частном доме может быть открытая (трубы крепятся к стенам с помощью хомутов) и скрытая (трубы спрятаны в перегородках и под полом).
Преимущество открытой прокладки внутреннего контура в том, что вы имеете быстрый и легкий доступ к канализационным трубам в любое время их эксплуатации, при появлении утечки или других дефектов вы их быстро обнаружите и сможете оперативно осуществить ремонт труб, не нарушив при этом внутреннюю отделку помещения, а при появлении засоров вы легко сможете с ними справиться. Однако есть и недостатки, к которым можно отнести не очень эстетичный вид помещения, в котором тянутся трубы, а также сложности при уборке этого помещения, так как пыль и грязь будут скапливаться не только на стенах, полу, плинтусах, но и на самих трубах.
Если рассматривать с этой точки зрения скрытую в полу прокладку труб, следует отметить улучшение экстерьера помещений, снижение слышимости прохождения вод по трубам. Однако при этом не стоит забывать о сложностях, возникающих при необходимости ремонта. Если вы все же остановили свой выбор на скрытой прокладке, не скупитесь на качественные трубы и другие расходные материалы и обязательно проведите гидравлические испытания, когда система будет полностью собрана.
Как нельзя делать канализацию. Неправильная канализация
Неправильная канализация — что нужно знать?
Монтаж канализационной системы — это очень ответственно дело. Ошибки, допущенные при установке канализации, могут принести много проблем в дальнейшем. В первую очередь, это частые засоры, справиться с которыми не так уж и просто. Второе — неприятный запах из канализации, шум при сливе воды, а также многое другое.Осуществляя монтаж канализации, следует знать, где проложить трубы, какой угол уклона у них должен быть, как лучше расположить сифон. Часто незнание основ и правил, приводит к возникновению многих ошибок, которые, в свою очередь, грозят массой переделок в дальнейшем.
Неправильная канализация — что нужно знать?
Неподходящее место укладки труб — нередко, эстетическая составляющая, играет злую шутку, и для укладки канализационных труб выбирается самое неподходящее место. Главное, чтобы было красиво и незаметно, так думают многие, до тех пор, пока с канализационной системой не начинают происходить различного рода проблемы.

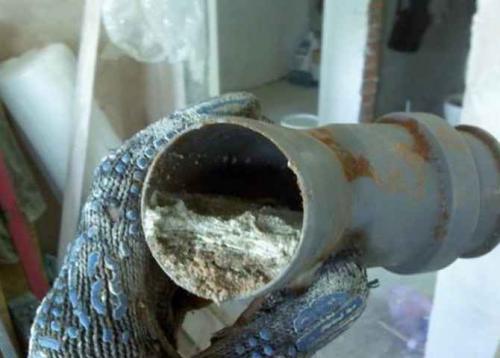

Все это может привести к тому, что сантехника не станет на заранее подготовленное место, трубы будут постоянно забиваться, а из них идти неприятный запах. Чтобы не допустить этого, рекомендуется использовать трубы для подключения сантехники, как можно короче, не забывая при этом про требуемый уровень уклона. Сифоны, если они сильно примыкают к полу, нужно стремиться разместить как можно ближе к вертикали.

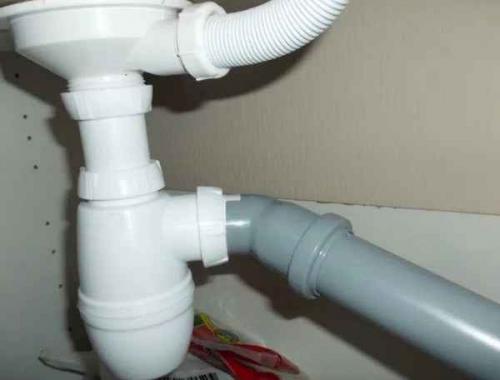

Экономия на сифонах — возможно из-за незнания, а возможно в целях экономии, некоторые забывают о необходимости установки сифонов. Сифон — это такая штука в виде изогнутой трубы, внутри которой остаётся некоторое количество воды в качестве «пробки» — гидрозатвора. Сифон устанавливается в промежутке между трубой и отводом, а его главная задача не дать зловониям из канализационной системы проникнуть вовнутрь санузла или какого-либо другого помещения.
Следует знать, что если долго не пользоваться сантехническим прибором, то вода в сифоне испаряется и оттуда начинает идти неприятный запах. Поэтому, покидая надолго дачу, не забывайте про то, что в сифоне должна всегда находиться вода или другая жидкость, которая плохо испаряется.
Диаметр труб для канализации
Неправильный диаметр труб — как и с сифонами, при выборе труб для канализации экономить не стоит. Здесь нужно руководствоваться тем, что стоки передвигаются по трубам самотёком, вследствие небольшого уклона труб. Однако, наряду с уклоном труб, их достаточный диаметр, также играет немалую роль. Унитаз должен быть подключён 110 трубой, а ванну, можно подключать 40 или 50 трубой.
В некоторых случаях, когда нет возможности подключить канализацию стандартным способом, используются специальные насосы. Одним из таких насосов является, который позволяет измельчать твёрдые отходы и вытолкать канализационные стоки на определённую высоту и расстояние. Устанавливаются насосы для канализации, например, в подвалах, где нет возможности подключиться к канализационному стояку.
Какой уровень уклона канализации выдержать
Останавливаясь подробней в этой статье строительного журналана уровне уклона канализационных труб, следует заметить, что ошибки в этом приводят к наибольшему количеству проблем. Во-первых, при маленьком уклоне труб, стоки не могут самостоятельно передвигаться к стояку под действием гравитации, поэтому трубы время от времени засоряются.
Во-вторых, вследствие этого, канализационные трубы могут потечь, особенно если они плохо загерметизированы на стыках. В-третьих, в помещении может появиться неприятный запах, из-за того, что стоки постоянно находятся в трубах. Вот почему так важно соблюдать правильный уровень уклона канализационных труб. При всем вышесказанном следует знать, что слишком большой угол клона канализации, также не очень хорошо, из-за постоянного шума при сливе унитаза или раковины.

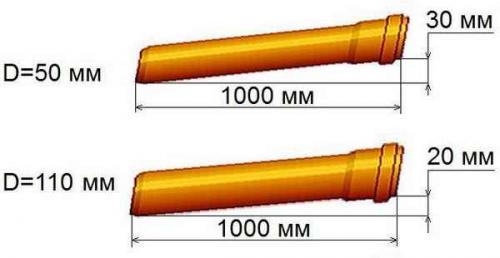

Правильный уровень уклона канализации должен быть не менее 3 см на 1 м для 110 трубы, и не менее 2 см для трубы 50 мм в диаметре. Максимальный уровень уклона для труб не должен превышать 15 см на 1 м. В противном случае, во время слива канализации будет сильно шуметь.
Правила монтажа внутренней канализации. При непосредственном проектировании внутренней канализации необходимо руководствоваться следующими основными правилами:
Система с одним стояком имеет наибольшую эффективность.
Унитаз должен иметь индивидуальную врезку в сливной стояк, наличие промежуточных элементов в этой врезке не допускается (в противном случае возникающее при сливе из унитаза разрежение будет разрушать гидрозатворы при других сантехнических устройствах). Кроме того, врезка в стояк от унитаза должна быть ниже врезок других сантехнических устройств, а расстояние от унитаза до стояка не должно превышать 1 метра.
Расстояние от прочих сантехнических приборов до сливного стояка не должно превышать 3-х метров.
Самотечная канализационная система должна монтироваться с установленной величиной уклона: не менее 2 см на метр для труб диаметром до 80 мм и не менее 3 см на метр для труб большего диаметра.
После кухонной раковины и посудомоечной машины желательна установка жироуловителей.
Количество поворотов и изгибов сводится к минимуму – каждый поворот повышенная вероятность возникновения засоров. При создании поворота на 90 градусов необходимо использовать 2 фитинга по 45 градусов или 3 фитинга по 30 градусов.
В верхней точке вертикального канализационного стояка, выходящего на крышу здания, рекомендуется установка канализационного зонта. Конструкция такой канализационной вытяжки, препятствует попаданию в систему листьев, мусора и атмосферных осадков. В отличие от вентиляционного клапана (аэратора), вытяжка используется для постоянного отвода в атмосферу неприятных запахов, испарений и вредных газов.
Канализация под бетонным полом. Материалы

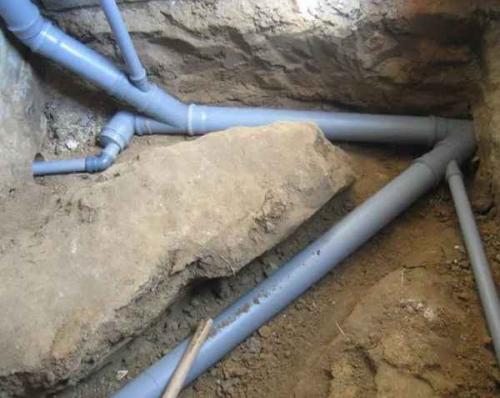

В ходе проектирования системы канализации под полом учитываются особенности материала использующихся при выполнении проекта труб. Они расположены непосредственно в бетонной стяжке, поэтому ликвидируется возможность в будущем исправить любые косяки или недостатки.
Нужно внимательно относиться к нескольким факторам.
- Показатель теплового расширения материала. Потому как трубы будут плотно заливаться бетоном, у них не будет никакого пространства даже для незначительных изменений размеров.
Опасны в этом отношении полипропиленовые трубы, характеризующие высоким коэффициентом теплового расширения. Когда стяжка отличается малой толщиной, велик риск возникновения на поверхности трещин либо разрывов.

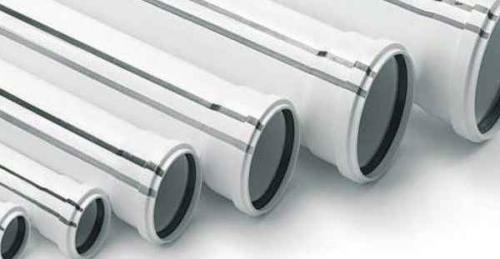

- Прочность (несущая способность) стенок. Когда используются, чугунные трубы, проблемы не возникает. Детали из пластика отличаются большей слабостью и могут не выдерживать оказываемое бетоном либо другими конструкциями давление. Поэтому такие трубы следует усиливать при помощи гофры.
- Невысокий уровень адгезии пластика к цементу. Чугун отличается жестким сцеплением с раствором, а вот поверхность из поливинилхлорида или пропилена в качестве материала трубопровода с легкостью отходит от бетона.
Эти особенности свидетельствуют, что лучшим решением будет использование чугунных труб, характеризующихся надежностью, прочностью и жестким соединением с бетонным раствором. Но при реализации скрытой канализации в полах квартиры, когда трубы канализации не будут испытывать значительных нагрузок, допустимо использовать пластиковые трубы.
Высота раструба канализации от пола. Высота вывода труб воды и канализации
В зависимости от угла уклона канализационной трубы:
- для трубы диаметром 100 мм — минимум 2 см на метр
- для трубы диаметром 50 мм — минимум 3 см на метр
На какой высоте выводится канализация для сантехнических приборов?
Для унитаза приставного 160-190 мм (в зависимости от производителя и модели) примерка по месту даст самый верный ответ.
В других случаях:
- для унитаза подвесного 220-240 мм от пола
- для душевой кабины с поддоном 60 мм
- для умывальника 500-550 мм
- для ванны 100-150 мм
- для кухонной мойки 300-400 мм
- для стиральной и посудомоечной машины 600-700 мм
Если по техническим причинам канализационные выводы для ванной(душевой кабины, унитаза) выполнены выше, то под ванной(душевой кабиной, унитазом) можно сделать подиум на необходимую высоту. Данный подиум, также может играть и декоративный характер.
Холодная и горячая вода выводится на высоте:
- для унитаза приставного 400-600 мм (в зависимости от подводки воды к бачку — нижней, боковой или задней) примерка по месту даст самый верный ответ
- для душевой кабины с поддоном 1200 мм от дна поддона, а душевые лейки — 2100-2250 мм (от низа лейки до дна поддона)
- для ванны 750-800 мм от пола
- для умывальника 550-650 мм
- для кухонной мойки 500-600 мм
- для стиральной и посудомоечной машины 700-750 мм
Расстояние между розетками вывода воды:
- для душевой кабины и для ванны 150 мм от центральных осей
- для умывальника и для кухонной мойки 100 мм (не так жестко привязаны, так как соединяются гибкими шлангами)
Ванна монтируется на высоте 600 мм, умывальник 850-900 мм. Данные размеры могут быть изменены и зависят от роста членов семьи. И за собой тянут корректировку остальных размеров (вывод розеток воды).
И не забывайте также, что уровень пола в туалетных и ванных комнатах должен быть на 15 — 20 мм ниже уровня пола в смежных помещениях либо помещения должны быть разделены порогом.
Желательно купить всю сантехнику до момента начала прокладки сантехнических коммуникаций. Это позволит упростить задачу сантехнику, а также снизит риски на ошибки.
Требования к канализации в многоквартирном доме. I. Общие положения
1. Настоящие Правила регулируют отношения федеральных органов исполнительной власти, органов исполнительной власти субъектов Российской Федерации, органов местного самоуправления поселений, городских округов (далее - органы местного самоуправления), организаций, осуществляющих холодное водоснабжение и (или) водоотведение (далее - организации водопроводно-канализационного хозяйства), заявителей, организаций, осуществляющих транспортировку воды, сточных вод, другие регулируемые виды деятельности в сфере водоснабжения и (или) водоотведения, абонентов в сфере холодного водоснабжения и водоотведения по предоставлению холодной (питьевой и (или) технической) воды из централизованных и нецентрализованных систем холодного водоснабжения и по отводу сточных вод в централизованную систему водоотведения (далее соответственно - абоненты, водоотведение).
К отношениям, возникающим между организациями водопроводно-канализационного хозяйства, собственниками и (или) пользователями помещений в многоквартирных домах и жилых домов и (или) товариществами собственников жилья либо жилищно-строительными, жилищными кооперативами и (или) иными специализированными потребительскими кооперативами, управляющими организациями, связанными с обеспечением предоставления собственникам и пользователям помещений в многоквартирном доме или жилом доме коммунальных услуг по холодному водоснабжению, водоотведению, положения настоящих Правил применяются в части, не урегулированной жилищным законодательством.
2. В настоящих Правилах используются понятия, определенные в Федеральном законе "О водоснабжении и водоотведении", а также следующие понятия:
"авария" - опасное техногенное происшествие, приводящее к ограничению или прекращению водоснабжения и (или) водоотведения, создающее на централизованных системах водоснабжения и (или) водоотведения, отдельных объектах таких систем, в том числе на водопроводных и (или) канализационных сетях, угрозу жизни и здоровью людей или приводящее к нанесению ущерба окружающей среде;
"граница балансовой принадлежности" - линия раздела объектов централизованных систем холодного водоснабжения и (или) водоотведения, в том числе водопроводных и (или) канализационных сетей, между владельцами по признаку собственности или владения на ином законном основании;
"граница эксплуатационной ответственности" - линия раздела объектов централизованных систем холодного водоснабжения и (или) водоотведения, в том числе водопроводных и (или) канализационных сетей, по признаку обязанностей (ответственности) по эксплуатации этих систем или сетей, устанавливаемая в договоре холодного водоснабжения, договоре водоотведения или едином договоре холодного водоснабжения и водоотведения, договоре по транспортировке холодной воды, договоре по транспортировке сточных вод;
"контрольная проба" - проба сточных вод, принимаемых от абонентов (включая сточные воды транзитных организаций) в централизованную систему водоотведения, отобранная из контрольного канализационного колодца с целью определения состава и свойств таких сточных вод;
"контрольный канализационный колодец" - колодец, предназначенный для отбора проб сточных вод абонента, определенный в договоре водоотведения или едином договоре холодного водоснабжения и водоотведения, договоре по транспортировке сточных вод, или последний колодец на канализационной сети абонента перед ее врезкой в централизованную систему водоотведения;
"поверхностные сточные воды" - принимаемые в централизованную систему водоотведения дождевые, талые, инфильтрационные, поливомоечные, дренажные сточные воды;
"транзитная организация" - организация, в том числе индивидуальный предприниматель, эксплуатирующая водопроводные и (или) канализационные сети и оказывающая услуги по транспортировке воды и (или) сточных вод.
3. Порядок пользования централизованной системой холодного водоснабжения в чрезвычайных ситуациях определяется требованиями технических регламентов, государственных и национальных стандартов, а также инструкцией по подготовке и работе систем хозяйственно-питьевого водоснабжения в чрезвычайных ситуациях.
