Монтаж канализации в подвале частного дома. Содержание

Хорошему Домашнему Мастеру, который дружит со строительными нормами, произвести устройство канализации в подвале частного дома труда не составит. Тем более, что изобретать схему канализации не потребуется.

Достаточно правильно произвести разводку канализационных магистралей, приобрести прочные пластиковые трубы и установить их. Все было бы просто и доступно, если это был первый этаж частного дома.

Но практика установки канализации и сантехнических приборов в подвале или цокольном этаже, которая наиболее актуальна сегодня, имеет свои особенности.

Как сделать канализацию в цоколе или подвале? Ничего особенного и пугающего в этом нет.

Канализационная разводка магистралей для частного дома подвала копирует разводку предыдущего этажа. Единственным дополнительным условием при этом является установка компенсаторов в местах прохождения стояков через плиты перекрытия.

Напомним, что для устройства стояковых линий потребуются следующие элементы разводки:

• заглушки, тройники, колена, муфты и крестовины

• отводы с патрубками присоединения

• междуэтажные компенсаторы

• специальный крепеж

• люки ревизионные

• трубы 110 мм.

Естественно, от правильного расположения всего этого богатства в магистральной разводке будет зависеть возможность установки работоспособных сантехнических приборов в цоколе.

Канализационную разводку рекомендуем начинать с составления схемы, в которой будут отображены горизонтальные линии всего этажа или всех этажей, если частный дом многоэтажный. Схему составляют с дальнего расположения сантехнического прибора. На один стояк рекомендуется «собирать» ванную, кухню и туалет.

Такие требования обеспечат нормальный самотек и позволят выдержать необходимый эксплуатационный уклон. Кроме того, необходимо произвести выход магистрального стояка в вентиляционный канал. Напомним, что уровень устройства выпуска для подвала или цокольного этажа располагают выше уровня слива сантехники.

Для канализации помещения в цокольном этаже применяют насосные станции, приборы которых имеют значительную пропускную способность и значит гарантию работоспособности системы. Однако, на практике придется произвести монтаж выпуска стояка магистральной канализации.

Септик в подвале дома. Автономная канализация в частном доме: личный опыт

Жил да был мальчик Миша, 40 лет от роду. Однажды он с семьей переехал в новый дом и лоб в лоб столкнулся с проблемой отсутствия в нем центральной канализации. Как закончилась история со столь драматической завязкой — автор, тот самый мальчик, и собирается сегодня рассказать.

Дано

Обстановка на момент начала описываемых событий была такой:

Дом имел один жилой этаж со стандартным набором сантехники (душевая кабина, мойка, умывальник и унитаз). Впоследствии планировалось надстроить второй (мансардный) этаж, что позже и было сделано;
Стоки собирались в бетонную выгребную яму — изначально негерметичную, но давно и безнадежно заиленную. Откачка требовалась ей примерно раз в месяц;

Негерметичный выгреб рано или поздно заиливается и переполняется

Немного экономики: четыре кубометра чистой питьевой воды в Севастополе, где живет автор, стоят около 130 рублей. Откачка того же количества бытовых стоков, большей частью состоящих из той же воды, обходится уже в 2200 р.

Визит чудо-машины обходится в значительную по местным меркам сумму

Рельеф местности и маленький залитый бетоном двор ниже дома по склону исключали подземную установку локальных очистных сооружений;
Вместе с тем мягкий климат черноморского побережья не грозил сильными морозами: средняя температура января в Севастополе — +5 градусов. Заморозки бывают, но длятся недолго.

Практические выводы были очевидны: нужно строить септик с открытым (то есть установленным выше уровня грунта) отстойником. К счастью, под высоким крыльцом дома для него оставалось достаточно места.

Теория

Несколько слов о том, что такое септик.

Принцип работы

Как уже упоминалось выше, бытовые стоки по большей части (около 98%) состоят из воды. Сбрасывать их на рельеф нельзя из-за запаха и гигиенических соображений: в те незамутненные времена, когда это практиковалось, население просвещенной Европы с завидным постоянством прореживалось эпидемиями.

Эпидемия чумы на средневековой гравюре

Очевидное решение — обеспечить дренирование стоков в грунт. Именно оно было реализовано предыдущим владельцем дома. Однако здесь рано или поздно возникает пресловутая проблема заиливания и катастрофического падения впитывающей способности почвы.

Септик позволяет отделить зерна от плевел… простите, воду от… ну вы поняли.

Однокамерный септик из колодезных бетонных колец

Отстаивание сточных вод в течение некоторого времени позволяет им разделиться на три фракции:

Легкая органика (не будем портить аппетит читателю подробностями) всплывает и образует твердую корку на поверхности воды в отстойнике;
Песок и тяжелый ил остаются на дне . Туда же постепенно перемещаются переработанные анаэробными бактериями остатки органики;
В середине емкости остается сравнительно чистая и лишенная твердых примесей вода . Ее можно невозбранно сливать в дренаж, не опасаясь заиливания почвы. Чтобы отобрать воду ниже уровня поверхности, используется обычный канализационный тройник: средний отвод подключается к трубе перелива, нижний служит для отбора воды, верхний — для прочистки засоров, если таковые возникнут.

Переливы между камерами

Для утилизации очищенной воды могут использоваться фильтрующий колодец или поле фильтрации.

Колодец — обычная яма с укрепленными стенками и грунтовым дном. Стенки часто делаются перфорированными; обратная засыпка выполняется гравием или щебнем, что увеличивает поверхность впитывания.

Фильтрующий колодец

Поле фильтрации — это дренажные (перфорированные) трубы, уложенные в слой щебня или отсева. Эта схема утилизации отстоявшейся воды применяется на грунтах с низкой впитывающей способностью.

Источник: https://gorizont-pro.ru/stati/montazh-kanalizacii-v-podvale-kanalizaciya-i-cokolnyy-etazh

Сололифт. Назначение

Чтобы понимать, насколько важен и необходим сололифт в канализационной системе, следует подробно рассмотреть, для чего именно он разработан. Но сперва следует сделать небольшое отступление и разобраться, что же собой представляет подобная канализационная установка.

Если рассматривать данные устройства с точки зрения их конструкции, то можно сказать, что они являют собой насосы, оснащенные специальными измельчающими составляющими. Чаще всего сололифты устанавливают в частных домах, где имеют место трудности со стояком канализационной системы, расположенном в малодоступном месте, либо со слишком малым уклоном, которого недостаточно. Конечно, данные устройства нередко ставят и условиях городских квартир, например, при ремонте или перепланировке.

Что касается непосредственной области применения таких агрегатов, то здесь можно выделить:

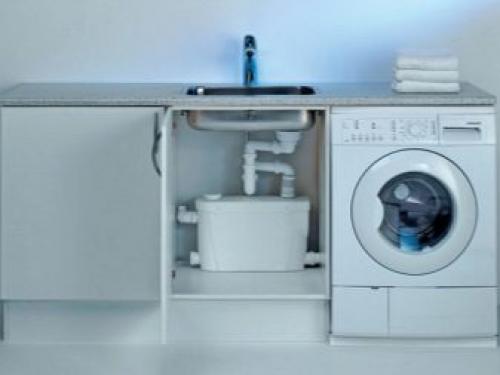

возможность подключения стиральной/посудомоечной машины на большом расстоянии от канализационного стояка;
возможность установки сантехнических агрегатов, например, унитазов, ниже точки канализации;
перемещение санузла в иную половину жилой площади.

Сегодня в продаже часто встречаются функциональные варианты сололифтов, оснащенные специальными измельчающими механизмами. Такие модели предназначены для измельчения содержимого слива. Благодаря этим особенностям функционирования подобные разновидности устройств принимают активное участие в нормальной и максимально быстрой эвакуации засоров.

Как сделать туалет в цокольном этаже. А что по закону?

В подвале или на цокольном этаже частного дома вы можете спокойно организовать санузел и поставить унитаз. Главное, убедитесь, что это помещение включено в техплан вашего здания и принадлежит именно вам.

С многоквартирными домами дела обстоят сложнее, так как подвалы относятся к общей собственности. К тому же, согласно Нормативу Москвы по эксплуатации жилищного фонда ЖНМ-98-01/10, использование помещений в подвальных и цокольных этажах под жилые цели не допускается.

Однако и тут можно найти выход: жители высотки могут претендовать на свободные подвальные помещения МКД, если объект не является помещением особого назначения, не оборудован инженерными коммуникациями, которые обслуживают соседнюю многоэтажку, и не входит в состав жилой площади. Говоря простым языком, построить еще одну квартиру для жилья в подвале не получится, однако сделать бильярдную комнату или тренажерный зал с туалетом и периодически приятно проводить там время можно попробовать.

В первую очередь необходимо узнать, кому принадлежит конкретный подвал и действительно ли он находится в законной собственности жильцов. Данные об этом можно найти в Росреестре . Из полученной выписки будет несложно определить, кто является хозяином подвальных помещений.

Согласно статье 26 Жилищного кодекса РФ, разрешение на перепланировку выдает орган местного самоуправления. В Москве это жилищная инспекция , следовательно, туда и нужно будет обратиться для согласования ремонта.

Более подробную информацию также можно получить в Департаменте жилищно-коммунального хозяйства или ознакомившись с нормативными актами ЖК РФ .

Как сделать канализацию в цокольном этаже. Защита от обратного тока вод

Как уже было сказано, при устройстве канализации на цокольном этаже нужно принимать во внимание тот факт, что организация традиционной системы откачки сточных вод не является правильным решением. Это связано с тем, что водоотводы в подземном этаже находятся ниже уровня основного канализационного канала. В таких случаях есть серьезные риски возникновения обратного тока, когда сточные воды из помещений, расположенных выше, будут поступать в трубы цокольного этажа. Защита от возникновения подобных ситуаций может быть двух видов:

Активная. Защита насосных систем на конструкционном уровне. Многие модели современного оборудования, предназначенного для перекачки сточных вод, оснащаются специальными устройствами, которые будут исключать обратный ход стоков (либо, исходя из особенностей конструкции, не позволяют воде течь в обратном направлении).
Пассивная. Устройство накопителей и клапанных модулей. Модули устанавливаются в отводящий трубопровод. Накопители монтируются на участке возле дома. Они используются для регулировки объема сброса сточных вод в септик.

На рынке клапанные модули найти не так просто как кажется, поэтому при необходимости придется поискать это оборудование. В процессе установки клапанных модулей их необходимо располагать исключительно горизонтально, пользуясь при этом резиновыми уплотнителями. Основным недостатком клапанных модулей является то, что при их использовании увеличиваются риски возникновения засоров, поэтому вы должны иметь возможность их оперативной прочистки при загрязнении.

Даже если объем сточных вод сравнительно небольшой, рекомендуется смонтировать дополнительный промежуточный накопитель. Конечно, в этом случае затраты на монтаж системы несколько увеличатся. Впрочем, некоторые специалисты отмечают, что установка дополнительных накопителей – чрезмерная осторожность.

Разводка канализации в подвале. Как все устроено

Согласно СП 30.13330.2012, в жилых и общественных зданиях предписывается использовать для утилизации бытовых стоков закрытую самотечную канализацию.

Свод правил монтажа внутренних водопроводов и канализации

В многоквартирном доме она устроена так:

Канализационные гребенки собирают стоки от отдельных сантехнических приборов (унитазов, умывальников, моек, посудомоечных и стиральных машин, ванн, душевых кабин) и транспортируют их к стояку, с которым соединяются крестовиной (при подключении гребенок с двух сторон) или тройником. Диаметр гребенки до присоединения унитаза — 50 мм, после унитаза — 110 или (реже) 90 мм;

Справка: канализационной гребенкой называется внутриквартирная разводка канализации. Своей формой с многочисленными отводами для подключения сантехприборов она действительно несколько напоминает редкий гребень.

Гребенка с отводами для подключения сантехники

Стояки объединяют стоки расположенных друг над другом квартир и транспортируют их в подвал, к горизонтальным веткам канализации — лежневкам. Стояки оборудованы ревизиями — люками для прочистки засоров, расположенными на верхнем и нижнем этажах, в подвале, а в пятиэтажках и более высоких зданиях — с интервалом в три этажа.

Ревизии на стояках в подвале

Диаметр стояков — 100 или 110 мм (для чугунных и пластиковых труб соответственно);

Однако: в сталинках автору встречались стояки диаметром 150 мм.

Лежневки собирают стоки нескольких стояков и отводят их к выпуску на канализационный колодец. Диаметр лежневок — 100 (110) — 150 (160) мм;
Выпуск выводит сточные воды за пределы здания. Далее они проходят систему колодцев дворовой канализации и попадают в коллектор, доставляющий их к городским очистным сооружениям.

Тройник для прочистки перед выпуском на колодец

В одноэтажном частном доме эта схема часто имеет упрощенный вид: гребенка выносится в подвал (выше уровня пола выводятся только отводы для подключения унитазов, раковин и т.д.) и присоединяется к выпуску на колодец, выгребную яму или септик.

Душ в подвале. Как сделать ванную комнату в подвале

Обустройство ванной комнаты в подвале довольно сложная задача, но не отказываться же теперь от мечты? Вы все равно можете добавить в это помещение душ и раковину, не разрушая бетонные плиты и перекрытия. Решение заключается в установке специального канализационного насоса. Какой лучше выбрать мы сейчас и расскажем

Монтаж ванной комнаты в подвале пугает многих, еще бы — это большой и сложный проект. Однако, тысячи домашних мастеров ежегодно успешно справляются с этой задачей, и вы тоже сможете. К счастью, есть надежный вариант, который попадает в категорию «сделай сам»: специальное оборудование SFA

А можно ли организовать водоснабжение и канализацию в подвале?

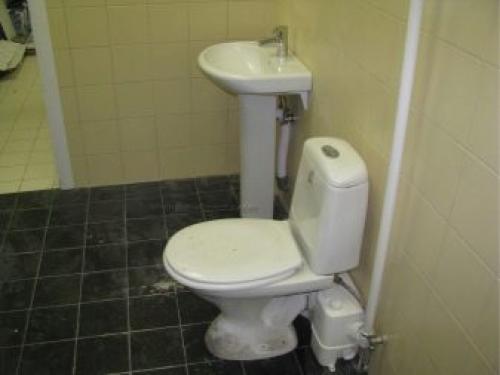

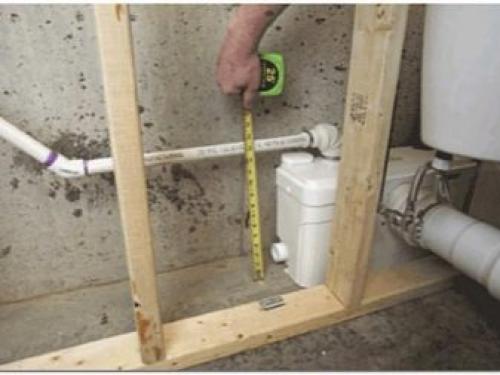

В подвальном помещении, где канализационная труба находится выше (или на уровне 1-го этажа) и в случаях, где самотек потоков воды затруднен, организовать санузел тоже можно! Однако, рекомендуется использовать специальный канализационных насос. Он и будет обеспечивать отвод сточных вод, даже когда источник расположен ниже уровня канализационной системы или на значительном расстоянии от стояка (до 100 м).

При этом нет необходимости в масштабных модификациях водопроводной системы или существенной перепланировки здания. Вам понадобится доступ к электрической розетке для запуска насоса и подключение к основному водостоку.

У такого оборудования еще и множество плюсов:

оно идеально подходит для ситуаций, когда сточные воды не могут отводиться самотеком;
перекачивает бытовые сточные воды в горизонтальном и вертикальном направлениях на расстояние до 100 м и 5 м соответственно;
компактные размеры;
надежность и длительный срок службы;
высокая энергоэффективность;
широкий ассортимент моделей по доступной стоимости;
практически бесшумная работа;
герметичность системы;
производительность насоса составляет до 100 л/мин;
рабочая температура сточных вод до 90 градусов;
не требуется сложных перепланировок помещений;
простота установки и эксплуатации.

Какие канализационные насосы выбрать для ванной в подвале?

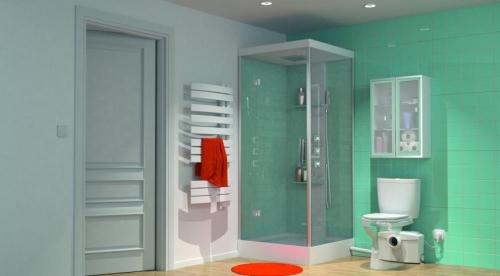

В подвале логичнее устанавливать компактную душевую кабину, подвесную раковину и унитаз-инсталляцию. В любом строительном магазине вам подберут полный комплект под ключ.

Покупка унитаза SFA со встроенным измельчителем позволит сократить операции по монтажу и длинный список расходников, а выбор приставного канализационного насоса даст возможность размещать его за унитазом, используя минимум места.

Обязательно учитывайте дальность перекачки, то есть расстояние от насоса до канализационного стояка. При подъеме стоков вверх на 1 м дальность по горизонтали автоматически уменьшается примерно на 10 м (кстати, максимально возможная - 100 м). При выборе фекального насоса для подвала имейте в виду оба этих параметра.

Для организации ванной в подвале модели SFA оптимальны. Их отличает легкий монтаж, с которым быстро справится квалифицированный сантехник, в комплекте идут все необходимые переходники, патрубки и иные детали.

Итак, наш выбор топ-5 насосов:

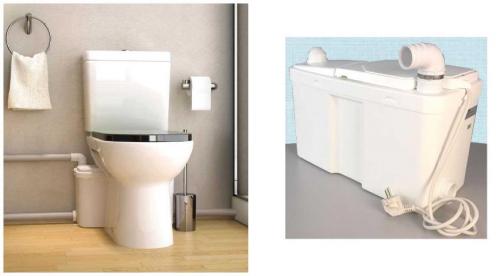

Насос для ванной: SANIBOX SFA

1. SANIBOX - бюджетный канализационный насос для подключения унитаза, душевой кабины, умывальника, биде. Надежный и удобный для установки. Откачивает на 80 м по горизонтали, 4 м по вертикали.

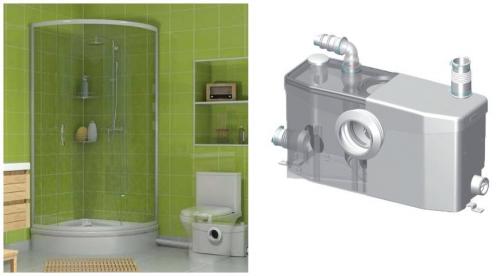

Насос для ванной: SANIPRO SFA

2. SANIPRO - обслужит унитаз, умывальник, душ, биде. Откачивает на 100 м по горизонтали, 5 м по вертикали, оптимален для семьи из 2-4 человек.

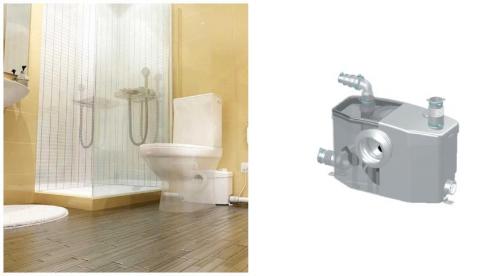

Насос для ванной: SANIPLUS SFA

3. SANIPLUS - позволяет бесперебойно перекачивать большие объемы стоков и подключить 4 санитарных прибора - унитаз, раковину, душ, биде. Насос откачивает фекальные и грязные стоки до 100 метров по горизонтали и до 5 метров по вертикали.

Варианты встроенного оборудования:

Насос-инсталляция: SANIWALL Pro UP SFA

4. SANIWALL Pro UP - монтажная опора / инсталляция с интегрированным насосом-измельчителем позволит установить унитаз, раковину, биде, душ. Откачивает на 100 м по горизонтали, 5 м по вертикали. Состоит из монтажной опоры (инсталляции) в комплекте с бачком, насосом измельчителем, матовым стеклом и кнопкой слива. Прилагается угольный фильтр, защищающий от неприятных запахов.

Насос SANIVITE SFA

5. Модели SANIVITE, SANIACCESS PUMP выбирайте, если в подвале не нужен унитаз, а только ванна, умывальник, биде.

Проделайте некоторую домашнюю работу по составлению сметы и рассмотрите возможность привлечения мастера-сантехника для монтажа оборудования и и подключения оборудования.

Канализация в подвале многоквартирного дома. Пахнет стоками в подвале и квартире: причины проблемы и их устранение

Запах канализации едва ли порадует владельца жилья – к счастью, эта проблема решаема

Сегодня нам предстоит узнать, что может стать причиной появления запаха канализации в подвале многоквартирного дома и в его квартирах. Мы перечислим все причины возникновения проблемы, и укажем пути ее устранения для каждого конкретного случая.

Засор канализации

Наиболее частая причина появления запаха в подвале и в квартирах первых этажей — засоры канализационной лежневки (горизонтальной трубы, объединяющей несколько стояков) и выпуска на колодец.

Засор может возникнуть вследствие:

Зажиривания канализации. Жир, попадающий в сточную систему при мытье посуды, оседает на холодных стенках труб и постепенно сужает просвет лежневки;

Жировые отложения на стенках канализационного коллектора

Сброса в канализацию песка, строительного мусора, наполнителя для кошачьих туалетов и т.д . Они накапливаются на участках трубы с минимальным уклоном, и постепенно создают непреодолимое для жидких стоков препятствие;
Попадания в канализацию (обычно через унитаз) тряпок, мочалок и прочих предметов , которые могут оказаться в тазу или ведре при мытье окон или пола.

Уплывшая в унитаз тряпка вполне способна создать засор

Стоит уточнить: это далеко не все причины возникновения засоров канализации. Однако крупный мусор и пищевые отходы, тоже занимающие высокие места в личном рейтинга автора (сантехника с многолетним стажем), обычно создают засор в унитазе или сифоне раковины.

Симптомы засора трудно с чем-то спутать:

Одна или несколько секций подвала затоплены водой с характерным запахом;

Затопленный стоками подвал

Уровень воды постепенно поднимается, или, как минимум, не убывает (в том случае, если приток уравнялся с впитывающей способностью грунта);
На нижних этажах и в подвале обитает большое количество комаров вне зависимости от времени года;
Вода льется на грунтовый пол подвала из открытого раструба канализационного тройника или из ревизии.

Засор канализационной лежневки

Подсказка: если все тройники и ревизии заглушены, засор лежневки или выпуска на колодец приводит к затоплению нижнего этажа. Собственно, именно жильцы квартир на этом этаже часто вскрывают заглушенные отводы в подвале: запах пережить куда легче, чем затопление квартиры бытовыми стоками нескольких этажей.

Устранение

Решение проблемы сводится к прочистке канализации. Инструмент — канализационная проволока для чугунной канализации; менее прочные по сравнению с ней пластиковые трубы (полипропиленовые и ПВХ) лучше чистить более мягким тросом.

Прочистка пластиковой лежневки канализационным тросом

Канализация прочищается через ближайшую к предполагаемому месту засора ревизию или тройник. Проволока или трос подается в трубу при непрерывном вращении рукоятки.

Извлекая трос после ухода воды, лучше продолжать вращать его в том же направлении: вращение не позволит тряпке или другому крупному мусору соскочить с крючка и создать засор на другом участке канализации.

Выпуск на колодец мы настоятельно советуем чистить со стороны подвала, а не из колодца. Причины тому две:

В момент прочистки засора в колодец начнут поступать стоки с напором в несколько метров . Успеть увернуться от зловонной струи удается далеко не всегда;
Колодцы часто становятся местом скопления метана. Лишенный запаха газ вытесняет пригодный для дыхания воздух. В результате спустившийся в колодец человек через несколько десятков секунд теряет сознание от дефицита кислорода.

Отнеситесь к предупреждению серьезно: в колодцах ежегодно гибнет несколько десятков сантехников.

Скопление метана в колодце часто становится причиной несчастных случаев

Открытые ревизии и тройники

Источником запаха в подвале часто становится открытая крышка ревизии или вынутая из тройника заглушка. При залповом сбросе стоков часть воздуха вытесняется из канализации в подвал; именно он становится источником стойкого и не так чтобы приятного амбре.
