Замена проводки в квартире. Как заменить старую проводку в квартире своими руками

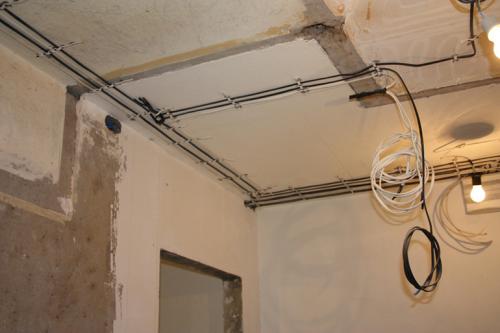

Часто в ходе капитального ремонта осуществляется замена проводки. Чтобы сделать это самому, необходимо ознакомиться с правилами организации сети в доме . Во избежание ошибок подробную схему подключения изображают на бумаге.
Свойства старой проводки
Электросеть в домах советской постройки имеет следующие особенности:
- Используются алюминиевые провода.
- Сечение жил рассчитано на нагрузку до 2 кВт.
- Имеется большое количество разветвлений с многочисленными соединениями (чувствительность к замыканиям).
- Реализована система TN-C, не предусматривающая заземления (используются 2-жильные кабели).
- Провода часто соединены методом скрутки, запрещенным ПУЭ-7.
Алюминиевые кабели рассчитаны на 20 лет эксплуатации.
К концу срока наблюдаются такие явления:
- Трескается изоляция, что ведет к утечкам тока и коротким замыканиям.
- Из-за хрупкости металла образуются многочисленные надломы. Они становятся причиной перегрева жил.
- Ухудшается соединение в клеммах, что тоже объясняется хрупкостью алюминия.
Мощность современных бытовых приборов увеличилась: профессиональный фен потребляет 2,2 кВт, бойлер и стиральная машина — до 3 кВт. Это создает дополнительную нагрузку на проводку.
Система TN-C во многих домах реорганизована в TN-C-S. Она позволяет заземлять розетки и приборы, для чего требуется проложить 3-жильный кабель.
Вместо устройства большого числа разветвлений рекомендуется делить электрическую проводку на группы и подключать каждую отдельным цельным кабелем в двойной или тройной изоляции. Из-за уменьшения количества соединений повышается стойкость системы к попаданию воды и снижается риск возгорания при коротком замыкании.
Техника безопасности по работе с проводкой
Напряжение в 220 В опасно для жизни. Поэтому перед тем как заменить электропроводку в квартире своими руками, принимают следующие меры безопасности:
- Обесточивают всю жилплощадь либо сегмент, на котором проводятся работы. Должен быть видимый разрыв линии. Если на вводе рубильник не установлен, отсоединяют провода от автоматического выключателя.
- У щита ставят наблюдателя или размещают на нем табличку с текстом «Работают люди».
- Перед проведением мероприятий по смене старой проводки проверяют индикатором фазы отсутствие напряжения на линии.
Мастер использует инструмент с изолированными ручками, диэлектрические коврик, обувь и перчатки.
Выбор нового кабеля
Согласно ПУЭ-7, в жилых, общественных и производственных зданиях следует укладывать медные провода. Алюминиевые допустимы только в качестве магистральных ЛЭП.
Рекомендуют использовать кабели следующих марок:
- ВВГнг (негорючая изоляция);
- NYM (аналог зарубежного производства).
Число жил зависит от вида подключения и системы заземления (см. таблицу).
Светильники подключают одножильным проводом марки ПВСнг.
Перечень инструментов и расходников
Для работы потребуются:

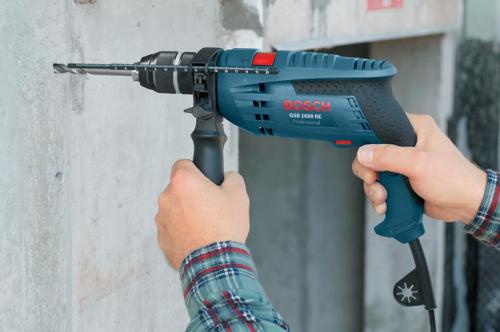

- Перфоратор и оснастка для него: бур, коронка и лопатка.
- Штроборез или болгарка с алмазными дисками.
- Указатель фазы (индикаторная отвертка).
- Мультиметр.
- Кусачки.
- Плоскогубцы.
- Гофра.
- Стальная труба. Нужна для изготовления гильз, устанавливаемых в местах прохода проводов сквозь строительные конструкции.
- Дюбель-хомуты для крепления кабелей.
В ходе работ используются такие материалы и изделия:
При наличии навыков жилы соединяют с помощью сварочного аппарата.
Замена проводки в квартире своими руками. Необходимые материалы
Теперь на основании всей проделанной работы вы можете определить количество материалов, которые вам понадобятся, чтобы поменять проводку в доме. Посчитайте, сколько вы наметили распределительных коробок, розеток и выключателей. Если проводка будет скрытого типа, то под каждый коммутационный аппарат вам ещё понадобится подрозетник. Количество нужного провода померяйте по нарисованным трассам прокладки при помощи рулетки. Обязательно берите его с запасом на разделку в местах соединений (6-10 % от общей длины).

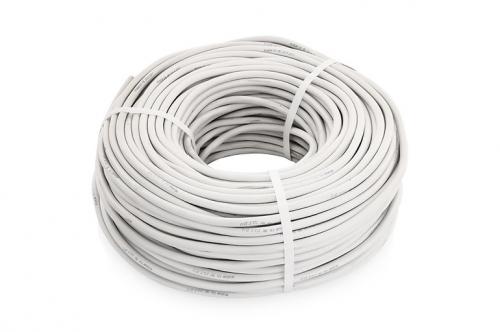

Для выполнения проводки своими руками выбирайте трёхжильный провод или кабель медного исполнения. На осветительную сеть достаточно будет сечения 1,5 мм2, для розеточных групп – 2,5 мм2, для мощных электрических потребителей – 4 мм2.
Советуем приобретать качественный немецкий проводник с маркировкой NYM, с поливинилхлоридной изоляцией. Из отечественной кабельной продукции наибольшим спросом пользуется проводник марки ВВГ. Также для прокладки проводников понадобится гофрированная труба, а в случае открытого типа проводки кабель-каналы. Гофру лучше покупайте металлическую, так как в случае аварийной ситуации поливинилхлорид может разлагаться и выделять ядовитые вещества.
Выбор кабеля и автоматов на

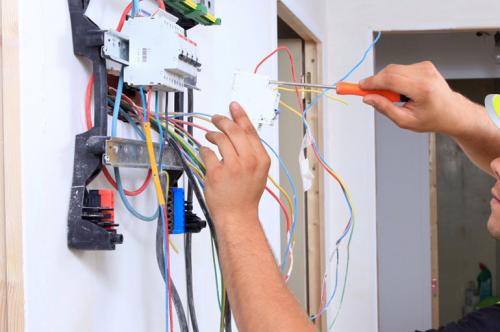

Обязательно надо защищать домашнюю электрическую сеть от перегрузов, коротких замыканий и токовых утечек, поэтому без автоматики не обойтись. Нужно будет установить УЗО и автоматические выключатели (либо совмещённые варианты – дифференциальные автоматы). Они выбираются по номинальному току в зависимости от нагрузки, которая будет присутствовать на защищаемой линии. Приведём вам пример, какие автоматы приблизительно понадобятся для обычной трёхкомнатной квартиры:
- общий вводной автомат – на 40 А;
- для розеточной группы – на 25 А;
- для освещения – на 16 А;
- для мощных потребителей – на 32 А.
При выборе автоматов отдайте предпочтение лидерам на рынке электротехнической продукции – фирмам «Legrand» и «АВВ».
Распределительные коробки бывают двух типов и отличаются они друг от друга только по конструктивному исполнению.
Коробки квадратной и прямоугольной формы более вместительные, а круглые гораздо удобнее в монтаже.
Высверлить для такой коробки круглое отверстие в стене значительно проще, чем долбить квадратную или прямоугольную нишу.
Розетки обязательно выбирайте с заземлением. Если в доме есть маленькие дети, то понадобятся специальные устройства с защитными шторками (чтобы ребёнок не мог поковырять внутри посторонними предметами). Особое внимание уделите номинальному току, на который рассчитан коммутационный аппарат, иначе при подключении мощных потребителей могут возникнуть проблемы.
Замена проводки в квартире без штробления. Замена проводки без штробления: можно или нет?
Замена проводки без штробления стен возможна несколькими методами – рассказываем, как это сделать и какие особенности у каждого метода.
- Заменить проводку можно только в период ремонта, так как будет нарушена декоративная отделка стен.
Протяжка в существующих кабель-каналах
Метод подходит, если старая проводка проложена в кабель–каналах. Для перекладки проводки контур обесточивается, канал вскрывается в начальной и конечной точках (например, распределительная коробка и розетка). Новый кабель закрепляется к старому, например, в распределительной коробке. Старый кабель вытягивается с противоположного конца канала – из розетки. Теоретически все просто и вместо старых проводов разводка будет выполнена новыми проводами. Но у этого способа свои недостатки:
Внутри канала могут быть цементные пробки, через которые не удастся провести новый кабель.
Провода в канале могут быть перекручены, что также не позволит выполнить протяжку.
Внутренняя поверхность канала, кусочки цемента могут повредить оплетку нового кабеля, что создает опасность.
Как бы аккуратно вы ни старались заменить старые кабели новыми данным метолом, уверенности в том, что проводка целостная, не будет. Лучше производить замену по-другому.
Прокладка в штукатурке
Суть метода та же, что и при штроблении, проводка закладывается в подготовленные штрабы, но не в стенах, а в штукатурке. Этот метод применяется при толщине покрытия не менее 1 см. Стены при этом не затрагиваются. Разведение кабелей выполняется на этапе предчистовой отделки, кабель может укладываться непосредственно в штрабу или в кабель-канал.
К преимуществам метода относятся:
Сохранение целостности стен.
Возможность выполнить скрытую проводку.
Меньший объем работ по сравнению с прокладкой проводов в стене.
Недостатки метода:
Монтаж открытым способом
В этом случае кабели в кабель-каналах укладываются поверх чистовой отделки. Часть проводки может проходить в плинтусе – для этого выпускаются плинтусы специального профиля с местом для проводов, вторая часть убирается в короба:
Выпускаются короба с декоративным исполнением, что позволяет замаскировать открытую проводку и вписать ее в интерьер.
Среди преимуществ открытого монтажа выделяют:
Простота прокладки и замены провода.
Возможность проведения работ после чистовой отделки.
Возможность быстрого переноса и добавления точек.
У метода один недостаток – невозможно полностью скрыть коммуникации, что может внести ограничения в интерьер помещения.
С чего начать работы

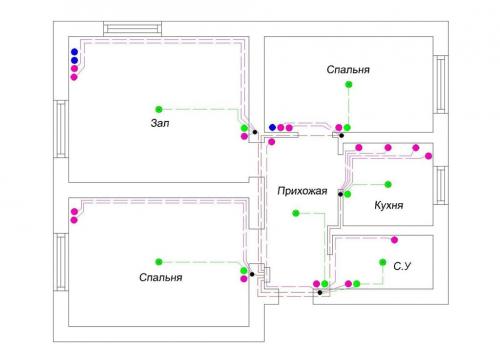

Начинать работу нужно с составления плана-схемы будущей разводки. Схема или чертеж расположения кабелей и точек потребления нужна как минимум по трем причинам:
Фиксация мест прокладки проводов с размерами. Эта информация особенно важна, если вы решите делать скрытую проводку. Если потом вы захотите повесить мебели или телевизор, вы будете точно знать, где проходят провода, чтобы случайно не повредить их при сверлении.
Подсчет количества необходимых элементов – подрозетников, розеток, выключателей, кабеля, кабель-канала, соединителей и других комплектующих.
Определение оптимальной схемы электрокоммуникаций. На плане видно, где лучше всего выполнить прокладку, чтобы учесть расположение техники, элементы интерьера и так далее.
После составления плана производится подсчет и закупка комплектующих.
Что потребуется для замены
и бокс под них
Устройства обесточивают линию при коротком замыкании или перегрузке. Они меняются, если текущие вышли из строя, не соответствуют сечению новых проводов или производится замена всей проводки с полным обновлением элементов. Важно подобрать выключатели с нужными характеристиками, иначе могут происходить ложные срабатывания или наоборот – устройство не отключит электричество в нужный момент. Под выключатели подбирается:
Выпускаются встраиваемые и навесные модели. Если не планируется трогать стены, то подойдет навесная модель под нужное количество автоматов.
и соединительные гильзы
Клеммы нужны для соединения проводов. Есть многоразовые и одноразовые клеммы, модели с плоско-пружинными и винтовыми зажимами, устройства для вводной силовой линии и клеммы для внутренних соединений. Клеммы могут выполнять переходы от медной к алюминиевой проводке, от одножильной к многожильной. Если сомневаетесь с выбором – всегда можете проконсультироваться с нашими специалистами.
Также для соединения проводов могут понадобиться. Они выполняются из диэлектриков, выполняют роль изоляции и обеспечивают защиту соединения от повреждений.
Также вам потребуются кабель-каналы (расчетный метраж + 15-20%), фасонные элементы к ним (углы, адаптеры, по количеству переходов + по 2 элемента каждого типа), крепеж и держатели (определяется по метражу и шагу между элементами крепления + 10%).
Замена проводки в жилой квартире. Создаём схему замены электропроводки в квартире
Не стоит думать, что замена проводки — легкая задача. Придется не только провести замену электропроводки в квартире, но также и разработать план прокладки новых проводов, который затем нужно согласовать с электриками.
- Базовое изучение схемы.

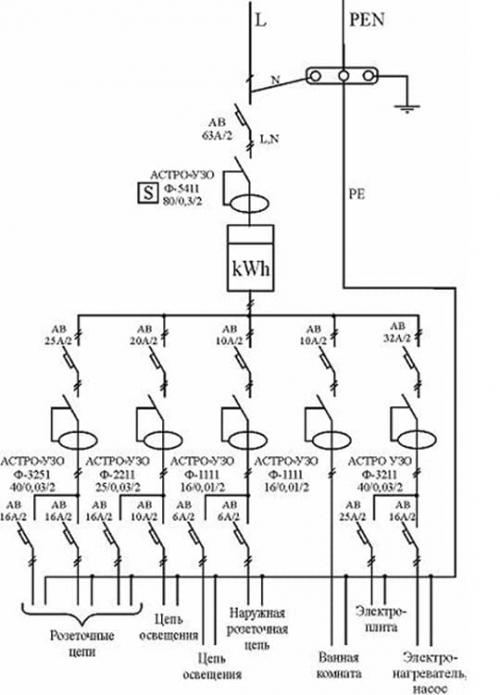

Для начала просто посмотрите на изображение. Для лучшего понимания поясним следующее: kWA — это счетчик электроэнергии; УЗО — устройство защитного отключения. При этом схема электропитания однолинейная.
Внимательно посмотрите на две косые черточки, они зачеркивают обозначение провода. Означает это то, что на самом деле там 2 провода: фазный (L) и нулевой (N — нейтраль), которые были проложены вместе.
Далее, защитный провод (РЕ) не перечеркнут: это означает, что он проложен отдельно. В случае, когда ввод трехфазный, соответственно и черточек на схеме его проводов будет 3.
Мы не будем рассматривать системы, где нейтраль изолирована, потому как в быту они не используются.
А сейчас всмотритесь в изображение это однолинейная схема электропитания квартиры премиум-класса площадью 200 квадратных метров. В том случае, если вы без труда разобрались даже в такой сложной схеме, то легко создадите схему электропитания для собственной квартиры.
- Процесс продумывания электроснабжения.
Проведение электропроводки в жилом помещении определяется потребляемой мощностью. Установленное ограничение потребления, к примеру, в коттеджных поселках, составляет 10-20 кВт на дом. При таких показателях для многоквартирного дома у вас постоянно будет выбивать автомат в подъезде, или же сгорит домовая проводка. Если же говорить про хрущевки, в которых чаще всего и необходима замена электропроводки в квартирах, ограничение составляет 1,3 кВт, максимум — 2 кВт.
Понятно, что жители многоквартирного дома не включают все электроприборы, к примеру, даже кондиционеры работают не одновременно. Таким образом, среднестатистической потребляемой мощности в 4,3 кВт хватает, и домовая проводка функционирует. При расчете необходимо ориентироваться на этот показатель. Не стоит допускать ситуации, когда одновременно будут включены, например, стиральная машинка, утюг, кондиционер и бойлер, так как главный автомат вырубит всю квартиру. К сожалению, с этим ничего не поделаешь.
