По-настоящему красивая и стильнаядолжна создавать ощущение лёгкости и воздушности, поэтому при её строительстве следует избегать всего того, что способно придать  конструкции излишнюю массивность и тяжесть. На сегодняшний день самыми распространёнными материалами для строительства подобных конструкций являются древесина, металл, кирпич и поликарбонат.

Чертёж беседки из дерева

Само по себе сооружение может быть открытым, полузакрытым или закрытым. Последний тип часто остекляют, благодаря чему появляется сходство с маленькими сказочными домиками. При строительстве утепленных беседок часто используют дерево и бетон, что даёт возможность эксплуатировать помещение в холодное время года. Открытый тип беседок, как правило, используется только летом, причём лишь в безветренную и сухую погоду. Полузакрытые беседки можно эксплуатировать в любое время, когда это будет необходимо.

Чертёж полузакрытой садовой беседки

По форме конструкции беседки делятся на следующие типы:

• простые квадратные;
• шестигранные или восьмигранные;
• прямоугольные;
• круглые.

Простая квадратная деревянная беседка

Чертёж квадратной беседки для дачи

Как только вы определили, какой тип и форму беседки желаете видеть на своем участке, можно приступать к реализации замысла. Если у вас имеются какие-то навыки, то вы можете попробовать самостоятельно разработать проект беседки. В другом случае, вы всегда можете воспользоваться уже готовыми проектами, которые включают в себя все необходимое. Прежде чем начинать работы, следует выбрать наиболее подходящее месторасположение будущей постройки, которое должно находиться в безветренном уголке сада.

Строительство беседок начинают с возведения фундамента, для которого вполне подойдёт простой столбчатый тип (который идеально выдерживает конструкции с небольшим весом). Строительство фундамента для беседки не сопровождается значимыми трудностями, поэтому его легко можно обустроить своими собственными руками. Сначала вам потребуется убрать с грунта верхний плодородный слой, иначе под беседкой постепенно станет скапливаться влага.

Фундамент для беседки

После этого на подготовленном участке отмечают контур будущего строения, по которому происходит установка столбов фундамента на глубину промерзания грунта. Столбы могут быть изготовлены из древесины, камня, кирпича или асбестоцементной трубы. Сверху по этим столбикам прокладывают слой рубероида, который выступает в качестве гидроизолятора.

Затем можно приступать к работам по обустройству основания беседки. Основание, выполненное из выбранного вами материала, укладывают на подготовленные трубы и тщательно укрепляют.

Устройство основания беседки

Чем характеризуется устройство крыши беседки? Основание для крыши беседки следует заготавливать отдельно, после чего крепить к общей конструкции. При изготовлении крыши можно использовать древесину, поликарбонат и многие другие материалы. Для отделки деревянных крыш применяют черепицу, шифер, кровельное покрывало или кровельный камень. После подготовки каркаса беседки наступает черед монтажа стен и пола. Стены можно сделать сплошными, а можно решетчатыми (здесь всё зависит от ваших собственных предпочтений).

Конструкция крыши беседки

По периметру беседки обычно располагают несколько скамеек, которые особенно удобны в том случае, если в центре строения находится большой обеденный стол. При желании в ней можно обустроить зону отдыха и.

Чертеж беседки 3х4. Проекты и чертежи беседок размером 3х4

Проект беседки 3*4 – возможно самый популярный вариант для дачи. Чертеж его найти очень просто, реализовать из дерева несложно, готовую конструкцию из металла, например, можно приобрести в магазине. При этом на такой площади с удобством размещаются 6 человек и остается место для разных функциональных приспособлений.

Проект беседки 3*4

Материалы для строительства

3*4 – достаточная площадь для экспериментов. Даже своими руками беседку по чертежу можно сделать из самых разных материалов.

• Дерево – конечно же, является фаворитом. Деревянные резные павильоны, бревенчатые «избушки», строгие чайные домики из дерева, не говоря уж о самых простых конструкциях для дачи – такие проекты наиболее популярны. Материал обладает малым весом, очень легко обрабатывается, имеет доступную стоимость и эстетически очень привлекателен. Форма и размеры садовой беседки могут быть самыми разными, тип – открытая, закрытая постройка, тоже реализуется любой.

Деревянная беседка

Чаще всего для сооружения на даче используется брус – строганный или профилированный. Первый вариант имеет четкую геометрическую форму, значительно облегчающую укладку. Профилированный брус чаще применяют для закрытых и полуоткрытых павильонов, так как его особенность – наличие пазов и выступов, позволяет получить стены очень высокой прочности и заметно улучшить теплоизоляционные их качества.

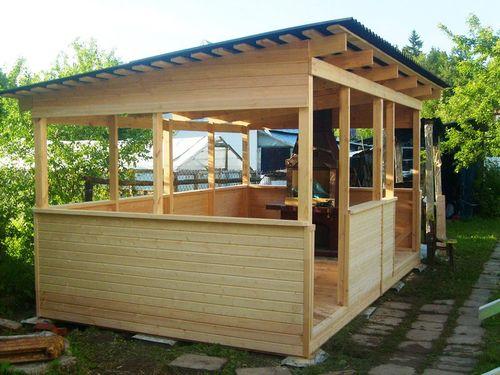

Беседка 3 на 4

Однако и для открытых конструкций брус подходит по тем же причинам: легкая укладка и малый вес.

• Металл – подходит для легких летних вариантов. Стальной каркас может быть разборным, что позволяет установить павильон летом и спрятать на зиму. В качестве отделочного материала используется поликарбонат, обычная ткань, полиэтилен, антимоскитная сетка. Для зимних домиков 3*4 м такой вариант не подходит.
• Камень или кирпич – чаще всего материал используют при сооружении полузакрытых или закрытых павильонов. Сооружение такое требует куда более тяжелого фундамента, так что обычно является более функциональным, чем обычная садовая беседка. Здесь устанавливают мангал, сооружают печь с камином, проводят отопление, если предполагается пользоваться постройкой зимой и так далее.

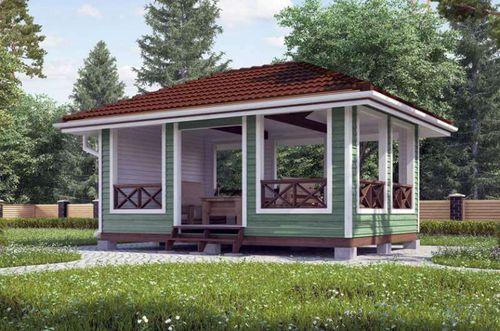

Количество материала зависит не только от площади, но и от стиля строения, высоты и формы. На фото – беседка 3*4 для дачи.

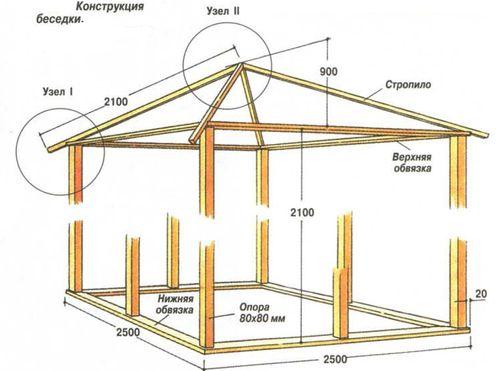

Чертеж беседки

Типы сооружений

12 кв. м – довольно большая площадь. По сути, это вполне просторная комната, могущая взять на себя роль своеобразной гостиной и каким-то образом комбинироваться с летней кухней. Однако такую же площадь может занимать и обычная площадка под тентом, предназначенная для летних посиделок большой компанией.

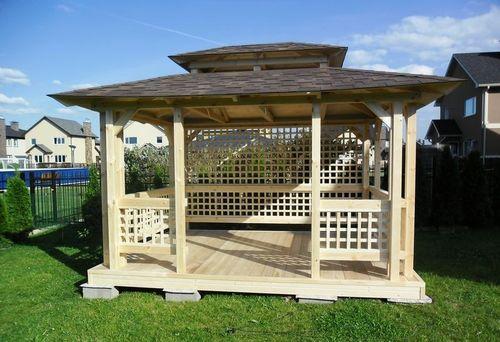

Беседка из дерева

В общем, все проекты разделяют на несколько видов:

• открытые – не предполагают остекления, устроены максимально просто, чаще всего с односкатной крышей. В некоторых моделях даже перила отсутствуют, например, шатровая конструкция на металлическом каркасе. Такая постройка сооружается по собственному или готовому чертежу. Как правило, фундамент требуется самый легкий;
• полуоткрытые – одна стена такого сооружения полностью отсутствует, остальные включают оконные проемы. Можно найти варианты, как с остеклением, так и без него. Такие беседки часто оборудуются мангалами;
• закрытые – обычно утепленные, здесь наличествуют и застекленные окна и двери. Если беседка 3*4 м своими руками будет использоваться и зимой, сюда проводят электричество и обеспечивают отопление. Окна устанавливают металлопластиковые, а стены утепляют. Закрытые павильоны обычно менее нарядны, чем открытые, но зато могут иметь более сложную конфигурацию и обустраиваются надежнее;
• комбинированные – часть постройки является закрытой, а часть – открытой, представляя собой подобие веранды.

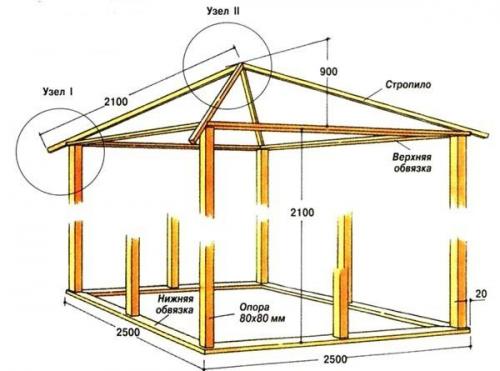

Проект беседки с расчетом материалов. Формула

Производя расчет материалов для строительства беседки,следует учесть следующие факторы:

• количество людей, одновременно находящихся в помещении: до 10 — диаметр 2,9 м;
• до 12 – площадь примерно 9 м2;
• до 14 ≈ 11 м2;
• до 20 ≈12 м2.

тип верхней секции;

тип нижней части;

крыша:

четырехскатная;

двухскатная;

шестискатная.

наличие:

пропитки и ее вид;

стола и лавок беседки;

покрытия крыши;

плитки на полу.

Конструкция для загородного участка

Формула расчета стоимости

Цена складывается: стоимость материалов +установка (стола+лавки) + пропитка + крыша + плиточные работы.

Пример расчета материала

1. На первом этапе определитесь с размерами будущего сооружения , чтобы понять, сколько материала нужно для беседки. В нашем примере представлен наиболее оптимальный вариант — 3х3 м.
2. Разметьте территорию и выкопайте ямы для фундаментных столбиков беседки – 9 шт.

Совет: для экономии используйте б/у кирпич, он не повлияет на качество постройки.

1. Сложите из кирпичей столбики (5 рядов по 2 шт.).
2. Выведите фундамент в горизонталь гидроуровнем.
3. Установите в угловые столбы металлические прутки Ø 10 мм. Оставьте сверху 200 мм для венцового бруса.
4. Положите сверху на столбики слой гидроизоляции .
5. Соберите из 5 брусьев размером 100х100х3000 мм основание . Вяжите их в местах пересечения «вполдерева», просверлите в брусе отверстия и насадите их на прутки в угловых столбах.
6. Приготовьте вертикальные стойки из бруса 100х100х2300 мм электрорубанком и сделайте фаску 10 мм .
7. Сделайте сверху на стойках пропил своими руками 40х100 , который пригодится для крепления диагональных балок.
8. Просверлите в нижнем торце стоек отверстие Ø 10 мм и насадите их на прутки .
9. Выровняйте стойки по вертикали и закрепите их временными подкосами . Дополнительно зафиксируйте их внизу шурупами.
10. Соберите на земле из бруса сечением 50х100 диагональную связку .Соедините их посередине «вполдерева», а по краям сделайте вырезы для установки в пропилы стоек.
11. Усильте место пересечения накладками из бруска сечением 40х40 . Сюда обопрется столб крыши беседки.

Чертеж беседки 3х3. Расчет необходимого материала

Конструкция три на три считается классическим вариантом дачной беседки . Среди множества современных стройматериалов дерево остается самым популярным сырьем для возведения садовой постройки.

Оптимальная и доступная по цене порода дерева для домашнего строительства ‒ сосна. Смолянистая структура делает сырье более устойчивым к воздействию внешних факторов. Но независимо от этого все деревянные заготовки нужно обязательно обработать антисептиком (защита от влаги), антипиренами (защита от огня).

Для возведения конструкции понадобятся следующие материалы:

1. Бетонные фундаментные блоки. Размер 400*200*200 мм. Количество ‒ 12 штук.
2. Несущие опоры каркаса. Клееный брус сечением 90*90 мм.
3. Лаги пола ‒ массив из сосны габаритами 145*45 мм.
4. Нижняя обвязка. Брус сечением 200*200 мм.
5. Полы (толщина 45 мм). Потребуется доска сечением 145*45 мм.
6. Стропильная система крыши делается из клееного бруса сечением 44*90 мм.
7. Обрешетка крыши. Используется имитация бруса размерами 135*16 мм.
8. Кровельный материал. Мягкая черепица типа Шинглас.
9. Антисептик бесцветный Сенеж Экобио.
10.  Гвозди, саморезы, металлические уголки с запасом.
11.  Для заполнения стенок ниже перил нужно будет сделать рамку сечением 60*45 мм. Обшить имитацией бруса 135*16 мм.
12.  Выше перил стенки заполняются решетками из цельной рейки 9*18 мм. Сечение рамки при этом 60*45 мм.

Выше перил стойки делаются точечные. При необходимости можно оборудовать ступеньку на входе. Вход в беседку один. Укладка полов выполняется с зазорами для естественной вентиляции.

В результате постройка получается со следующими габаритами:

• по уровню пола ‒ 2,85*2,85 м;
• высота входа ‒ 2 м, ширина входа ‒ 1,06 м;
• высота готовой беседки с крышей (четырехскатная) ‒ 3,25 м;
• высота перил от уровня пола ‒ 0,95 м.

При заказе беседки три на три метра у строительной компании средняя цена по России без доставки и обустройства фундамента составит 106000 руб. Если же начинать строительство самому, предварительно составив чертеж и смету затрат, то можно уложиться в 40000-60000 руб.

Чертеж беседки 4х4. Беседка 4х4: что учесть при планировании и строительстве

Беседка 4 на 4 ‒ удобный вариант строения для летнего отдыха на природе. При грамотном выборе месторасположения отлично впишется в пространство сада или вблизи дома на дачном участке. Беседка площадью в 16 кв.м считается средней по размеру. Но если разместить компактно мебель, то здесь может отдыхать до 15 человек.

Разберем по шагам, как самому с нуля собрать каркасную конструкцию таких размеров.

Пользователи также ищут:

• Беседка 3х3 своими руками

Идеи проектов беседок 4*4 с фото

В фотогалерее собраны готовые варианты открытых и закрытых беседок четыре на четыре из различных материалов, с интересными вариантами комбинирования материалов, способов отделки.

Чтобы правильно выбрать место, нужно учесть ряд рекомендаций:

1. Если постройка будет основным местом для приема гостей, проведения торжеств, семейных застолий в летнее время, то будет практичнее расположить ее недалеко от дома.
2. Когда беседка служит уютным уголком для отдыха, наслаждения тишиной и красотой природы, то лучшее место для ее монтажа ‒ это сад.
   При планировке стоит учесть, какой обзор и вид будет открываться из беседки.
3. Когда постройка будет ярким акцентом в ландшафте участка, ее нужно расположить так, чтобы конструкция была хорошо видна со всех сторон. Сделать это лучше у входной зоны, на границе сада или возле искусственного водоема.
4. В случае, когда к границе участка примыкает соседский дом, установлен высокий сплошной забор, беседку лучше расположить глухой стенкой к забору, а открытой стороной во двор.
5. Наличие мангала или барбекю внутри постройки также имеет важное значение при выборе места расположения. Поскольку дым от костра не должен быть помехой жильцам дома и их соседям.

Беседка в 16 кв. м отлично впишется в ландшафт даже небольшого дачного участка. Тип конфигурации конструкции стоит выбирать исходя из частоты, сезонности использования.

Проектирование: чертеж, схема

Создание проекта на бумаге позволит четко увидеть размеры и расположение каждого элемента, выполнить расчет количества материалов.

На чертеже получиться изобразить вид конструкции в собранном виде. Отличным помощником в создании проекта станут компьютерные программы, в которых можно создать беседку в формате 3D.

Ключевые элементы, которые нужно изобразить на чертеже:

• мелкозаглубленный столбчатый фундамент ;
• ростверк, к которому будут закреплены столбы;
• опорные столбы;
• нижняя, верхняя обвязки;
• готовый каркас;
• крыша;
• стены и тип обшивки.

Поскольку беседка будет квадратной формы, крыша чаще всего создается четырехскатная вальмового типа, реже односкатная.

Материалы для изготовления

При создании каркаса беседки самыми популярными материалами считаются следующие:

• дерево (брус, штакетник, доска);
• кирпич;

Для обшивки стенок применяются:

• штакетник;
• доска;
• металлические решетки, ковка .

Фото: собираем каркас из бруса

Для настила крыши чаще используются:

• рубероид;
• металлочерепица;

Большинство владельцев дач все же останавливают свой выбор именно на пиломатериалах. Беседка из дерева отлично впишется в любой стиль ландшафта, станет отличным архитектурным дополнением участка.

Чтобы деревянная конструкция прослужила дольше, и не начала деформироваться,, перепада температур, все ее элементы. Если внутри или рядом будет расположен мангал, то стоит еще и нанести слой антипирена ‒ это повысит защиту дерева от внезапного возгорания.
