Ферма для навеса – это конструкция, которую вполне можно соорудить своими руками. Однако при этом следует тщательно соблюдать технологию изготовления, чтобы в итоге получить желаемый результат. Сегодня в нашей статье мы подробнее рассмотрим сферы использования ферм для навесов, существующие виды таких конструкций, а также правила установки каркасов своими руками.

Описание и назначение

По сути, фермы для навесов представляют собой каркас, который состоит из нескольких элементов. Так, основой данной конструкции являются два пояса (один верхний и один нижний). Эти пояса являются укрепительными установками по отношению к вертикально расположенным стойкам.

Кроме того, основа усиливает раскосы, которые имеют диагональное расположение. Объединение всех элементов фермы осуществляется путем процесса сварки. Если данная конструкция создана по всем правилам, то она отличается высоким уровнем надежности, безопасностью и длительным сроком службы.

Фермы для навесов используются для осуществления самых разных целей. Рассмотрим некоторые из них.

• Организация и обустройство стоянок для автомобильного транспорта. В данном случае фермы для навесов могут стать более бюджетным аналогом капитальных построек гаражного типа. Кроме того, их возведение потребует у вас значительно меньше времени и усилий.
• Устройство козырьков. Фермы для навесов можно использовать для создания козырьков для торговых предприятий, остановок и т. д. Кроме того, конструкции активно используются для создания козырьков над порогом в частных постройках.
• Возведение беседок. Обустройство беседок посредством ферм – один из самых популярных способов использования данных конструкций. Так, вы можете создать беседку как у себя в саду и на даче, так и в рамках общественной парковой зоны.
• Создание навесов для бассейна. Такие конструкции обезопасят ваш бассейн от попадания в него лишнего мусора, а также от осадков, которые могут загрязнить обработанную воду в бассейне.
• Организация навесов в хозяйственных целях. Посредством данных конструкций вы можете обустраивать различные загоны для домашнего скота: например, для куриц или свиней.

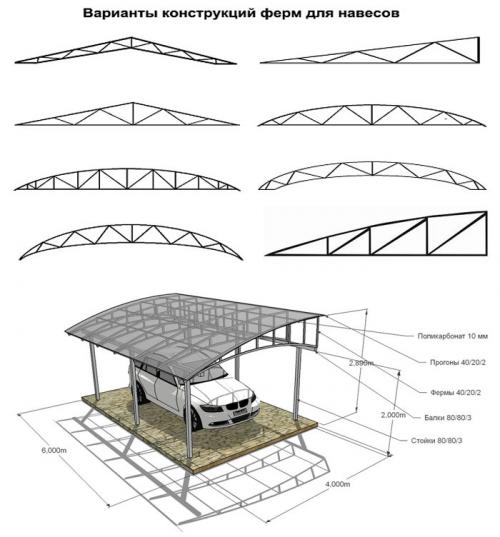

Конструкция фермы для навеса. Какие фермы использовать?

Существуют на рынке готовые фермы, которые обладают стандартными размерами и иными подходящими параметрами. Но дополнительно можно сделать фермы для навеса своими руками, а особенно это актуально в ситуациях, когда требуется получить действительно необычную конструкцию, имеющую специфические габариты и характеристики.

Делать элементы можно из разных материалов, но наиболее часто для этих целей используются металлические трубы или профили.

Важно! Если выбираются для работы трубы, то они должны быть квадратными или прямоугольными.

Металлическую ферму для навесов целесообразно использовать по разным причинам:

• высокая прочность, обусловленная наличием ребер жесткости, причем даже при сильных нагрузках не получится согнуть профиль, обладающий квадратным сечением;
• стоимость металлических труб считается приемлемой, так как процесс производства не требует использования специфической технологии или дорогостоящего оборудования, но рекомендуется выбирать горячекатаные изделия;
• сама форма труб из металла считается удобной для использования, поэтому их крепление будет простым и быстрым, а также процесс сварки облегченным.

Из металлических прямоугольных труб сформировать нужную конструкцию не составит труда с помощью стандартной сварки. Далее для  обшивки используется поликарбонат, причем расстояние между соседними элементами должно быть таким, чтобы было действительно удобно выполнять все работы по креплению материала.

Калькулятор фермы из профильной трубы. Калькулятор навеса из металла. Как рассчитать металлическую ферму для навеса из профильной трубы

Возводимые сооружения должны быть достаточно жесткими и прочными, чтобы противостоять различным нагрузкам, поэтому перед их монтажом необходимо выполнить расчет фермы из профильной трубы для навеса и составить чертеж.

При расчете, как правило, прибегают к помощи специализированных программ с учетом требований СниП («Нагрузки, воздействия», «Стальные конструкции»). Можно рассчитать металлическую ферму онлайн, пользуясь калькулятором расчета навеса из металлопрофиля. При наличии соответствующих инженерных знаний расчет можно провести и собственноручно.

На заметку

Если известны главные параметры конструкции, можно поискать подходящий готовый проект, среди выложенных в интернете.

Проектные работы выполняют на основе следующих исходных:

• Чертеж. От типа крыши: одно- или двускатная, шатровая или арочная, зависит, конфигурация поясов каркаса. Самым простым решением можно считать односкатную ферму из трубы профильной.
• Размеры конструкции. Чем с большим шагом будут установлены фермы, тем нагрузка, которой они смогут противостоять, будет больше. Важен также угол наклона: чем он больше, тем легче будет сходить снег с кровли. Для расчета понадобятся данные об экстремальных точках ската и их удаленности друг от друга.
• Размеры элементов кровельного материала. Они играют решающую роль в определении шага ферм для навеса, скажем, из поликарбоната . Кстати, это самое популярное покрытие для сооружений, устраиваемых на собственных участках. Панели сотового поликарбоната с легкостью сгибаются, поэтому они подходят для устройства криволинейных покрытий, к примеру, арочных. Все что при этом важно, так это только то, как правильно рассчитать навес из поликарбоната.

Расчет металлической фермы из профильной трубы для навеса выполняют в определенной последовательности:

• определяют величину пролета, соответствующую техзаданию;
• чтобы вычислить высоту конструкции, по представленному чертежу подставляют размеры пролета;
• производят задание уклона. Соответственно оптимальной форме кровли сооружения определяют контуры поясов.

На заметку

Максимально возможный шаг ферм для навеса при использовании профильной трубы равен 175 см.

Ферма 8 метров чертеж. Чертежи металлических ферм

Проекты стальных ферм

Тема конструирования стальных стропильных систем весьма востребованная. И как следствие выкладываю в качестве примеров свои труды по этой теме. Прежде всего отмечу, мои чертежи металлических ферм проходят все этапы расчётов элементов и узлов. А рабочие проекты соответствуют нормам их оформления. К каждой конструкции всегда индивидуальный подход, даже если геометрически схожа со серийным вариантом!

Конечно же данные конструкции входят в состав полного проекта КМ. Потому что, заказывать отдельную ферму могут позволить себе организации в штате у которых есть инженеры.

Заказчикам расчетов стропильных ферм:

Стропильная ферма обычно проектируется из профильной трубы по типу Молодечно. Это объясняется тем, что это данный вид прост в изготовлении и облегченный за счёт хорошей работы сечения. Это самый оптимальный вариант хотя доступно выполнять расчёты и проектировать всех видов, форм и пролётов.

Нет разницы она треугольная, односкатная и криволинейная. Имеем ввиду что из парных уголков это прошлый век и экономически не целесообразно. Из двутавра применяются только при тяжелых условиях эксплуатации. Из круглый трубы самая лёгкая из всех возможных, но изготовлении дорогостоящее. ЛСТК актуально только при частом шаге их.

Всегда для больших площадей покрытия кровли — необходимо заказывать работу конструктору, а не проектировщику! Расчёт уникальной геометрии и нагрузки в зависимого от вашего города. Обычно любители берут готовую большую конструкцию и изымают сечения профилей!

При заказе проекта — вы получаете КМ чертежи металлических ферм, с которыми можете обратиться в строительно-монтажную компанию. А можете получить детализированные — КМД, по которым самостоятельно наймя бригаду сварщиков изготовить конструкции и получите экономию как минимум на НДС!

Ферма для навеса 4 метра. Металлические фермы для навесов

На заводе ИнТехПром изготавливают металлические фермы для навесов от 2627 рублей за шт. Ознакомьтесь с выпускаемой нами продукцией. Звоните нам и уточняйте детали, с радостью поможем!

Металлические фермы популярный и эффективный способов создания навесов, а также других строительных конструкций. Они представляют собой металлические конструкции, состоящие из вертикальных и горизонтальных элементов, соединенных между собой при помощи сварки или болтов.

Их преимущества в высокой прочности, долговечности, устойчивости к различным погодным условиям. Они также легки в установке и требуют минимального обслуживания.

При выборе металлических ферм для навесов необходимо учитывать размеры, а также нагрузки, которые они будут нести. У них разная геометрия, что позволяет подобрать подходящий вариант для конкретной задачи.

Специалисты компании ИнТехПром помогут подобрать металлические фермы для навесов, мы произведём расчет нагрузок и подберём подходящий вариант в зависимости от ваших задач задачи.

Фермы односкатные для навесов

Односкатные фермы - это металлическая конструкции, состоящие из одной наклонной балки (или нескольких, но расположенных под углом друг к другу), которые служат опорой для кровли.

Фермы односкатные для навесов могут быть использованы для создания крыши навеса или небольшого наклонного навеса для защиты от дождя и снега. Обычно они состоят из одной наклонной балки и двух опорных столбов. Конструкция может быть укреплена крепежными элементами, например, болтами или сваркой. Они имеют простую конструкцию, что делает их легкими в производстве и монтаже.

Фермы треугольные для навесов

Треугольные фермы - это металлическая конструкции, используемые для создания каркасов навесов и других построек. Они получили свое название благодаря форме, которая напоминает треугольник.

Они имеют множество плюсов. Они легкие, прочные, устойчивые к ветру и могут использоваться для разных целей - от создания крытых площадок до установки солнечных панелей. К тому же, треугольная форма фермы обеспечивает равномерное распределение нагрузок, что позволяет ей выдерживать большие веса.

Металлическая треугольная ферма состоит из трех прутьев, которые соединены в точке вершины. Каждое из этих прутов может быть изготовлено из разных материалов.

При их проектировании необходимо учитывать расстояние между опорами и необходимую нагрузку, которую она должна выдерживать.

Фермы двухскатные для навесов

Двухскатные фермы используются в строительстве крыш для навесов, гаражей, складов и других зданий. Они состоят из двух наклонных скатов, соединенных в вершине и опирающихся на опорные стойки.

Конструкция фермы двухскатной обеспечивает прочность и устойчивость крыши, позволяет распределить нагрузку от снега и ветра, а также обеспечивает достаточное пространство для хранения и использования под крышей.
