Монтаж труб теплого водяного пола. Как выбрать хорошую трубу для теплого пола

29.06.2022 в 12:36

Монтаж труб теплого водяного пола. Как выбрать хорошую трубу для теплого пола

Про трубы теплого водяного пола достаточно подробно написано в статье на нашем портале. Очевидно, что для теплого пола лучше выбирать трубы из сшитого полиэтилена – PEX или PERT. Среди PEX труб следует отдать предпочтение PE-Xa трубам, так как они имеют максимальную плотность сшивки – около 85% и поэтому обладают лучшим «эффектом памяти», то есть трубы после ее растяжения, всегда стремятся вернуться в свое первоначальное положение. Это позволяет применять аксиальные фитинги с надвижным кольцом, которые без страха можно замуровывать в строительные конструкции. Помимо этого, при заломе трубы можно восстановить ее форму нагрев проблемное место строительным феном.

Монтаж труб теплого водяного пола. Как выбрать хорошую трубу для теплого пола

PE-Xa труба Rehau с аксиальными фитингами

Трубы PERT не обладают эффектом памяти, поэтому с ними применяются только цанговые фитинги, которые нельзя замуровывать. Но если все контуры теплого пола будут выполнены цельными отрезками труб, то все соединения будут только на коллекторе и вполне можно применять PERT трубы.

Помимо этого, производители выпускают трубы композитной конструкции, когда между двумя слоями сшитого полиэтилена размещена алюминиевая фольга, которая является надежным кислородным барьером. Но неоднородность материала, отличие коэффициентов температурного расширения алюминия и полиэтилена может спровоцировать расслоение трубы. Поэтому лучше выбирать PE-Xa или PERT трубы с барьером из поливинилэтилена (EVOH), который значительно снижает диффузию кислорода в теплоноситель через стенку трубы. Этот барьер может располагаться в наружном слое трубы, так и внутри, окруженный слоями из PE-Xa или PERT. Конечно, лучше та труба, у которой слой EVOH расположен внутри.

Монтаж труб теплого водяного пола. Как выбрать хорошую трубу для теплого пола

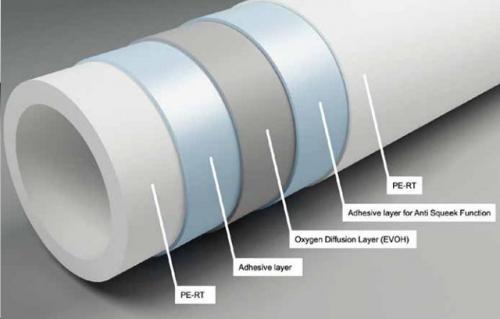

Строение пятислойной трубы PERT

Для контуров теплого пола существуют три основных типоразмера труб: 16*2 мм, 17*2 мм и 20*2 мм. Чаще всего используют 16*2 и 20*2 мм. Как же выбрать именно «правильную» трубу.

  • Во-первых, брэнд в этом вопросе имеет значение и на него надо обращать внимание. Наиболее известные производители: Rehau, Tece, KAN, Uponor, Valtec.
  • Во-вторых, очень много может «рассказать» маркировка труб, ее следует тщательно изучить и не стоит стесняться задавать больше вопросов продавцу-консультанту.
  • В-третьих, квалификация продавца-консультанта очень помогает при выборе трубы. Не стоит забывать требовать сертификаты о соответствии, поинтересоваться о наличии и цене фитингов, смесительных узлов, коллекторов и другого оборудования. Необходимо узнать о том, в каких бухтах продают трубу, по сколько метров, чтобы в дальнейшем при расчетах это учесть.
  • И, наконец, если выбрана PE-Xa труба, то можно провести небольшой тест. Для этого небольшой отрезок трубы надо заломить, а потом прогреть это место строительным феном. У качественной PE-Xa, да и PE-Xb трубы тоже должна восстановиться изначальная форма. Если этого не произошло, то что бы ни было написано в маркировке – это просто не PEX труба.

Труба для теплого пола. Какими должны быть трубы для теплого водяного пола?

Тот, кто считает, что для « теплого пола » можно приобрести любые трубы , исходя из соображений экономичности, наверное, будет очень разочарован. Система водяного подогрева пола – это как раз тот случай, когда для ее монтажа требуется строго определенные материалы, и использование более дешевых «аналогов» либо не приветствуется, либо строго запрещено.

Прежде всего, необходимо обстоятельно разобраться со спецификой требований, которые предъявляются к трубам в системах « теплых полов». Они предопределены совершенно особыми условиями их эксплуатации.

  • Большинство существующих схем водяного « теплого пола» предполагает заливку смонтированных контуров труб монолитной бетонной стяжкой. Это означает, что никакой возможности периодической ревизии или профилактических работ не будет в принципе. Понятно, что стяжка заливается всегда с расчетом на очень много лет вперед – и трубы не должны потерять своей функциональности и надежности в течение всего предполагаемого немалого срока эксплуатации. Одним словом, долговечность трубы должна быть соизмерима с долговечностью строительных конструкций !

Это касается многих эксплуатационных параметров, но в первую очередь – защищенности от коррозионных процессов, от внутреннего зарастания ее полости, от стабильности материала изготовления – он не должен подвергаться разложению под влиянием времени, высоких температур и химического состава теплоносителя. Современные образцы труб оснащаются специальным « противокислородным барьером», так как диффузионные процессы с проникновением через толщу материала стенок этого активного газа приводят к быстрому старению отопительных контуров.

  • Существующие нормы и правила полностью исключают применение в качестве закрытых контуров « теплого пола» трубы, изготовленные по сварной технологии (неважно, с продольными или со спиральными швами). Таким образом, сразу отсекаются все стальные, оцинкованные и даже нержавеющие трубы, которые широко применяются в водо-газоснабжении или в обычных системах отопления. Максимум, на что они могут пригодиться – транспортировка теплоносителя от котла до распределительных шкафов (коллекторов).

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Ну и, с другой стороны, такие трубы ВГС – это будет очень дорого, и, кроме того, создаст абсолютно ненужные нагрузки на перекрытие – ведь сам металл весит очень немало.

  • Следует помнить, что любое соединение труб, которое будет залито стяжкой, практически всегда становится уязвимым местом (за редким исключением). Любая авария на трубопроводе неприятна сама по себе, но на открытом участке это достаточно несложно ликвидировать. А вот даже небольшая протечка, которая возникнет в контуре « теплого пола», может стать причиной буквально катастрофических последствий. Заметить ее сразу – очень сложно, и существует большая вероятность залить нижние этажи, испортить перекрытия или даже вывести из строя электрохозяйство дома.

Кроме того, любое соединение на длинном участке – это потенциальная возможность образования засора или зарастания. Устранить такую проблему в контуре « теплого пола» будет чрезвычайно сложно!

Значит, в идеале контур не должен иметь срощенных участков – он должен выполняться из единого отрезка трубы. А это говорит, помимо прочего, и о том, что материал должен быть гибким, устойчивым к изломам и, кроме того, хорошо сохранять приданную ему криволинейную форму.

Труба для теплого пола. Какими должны быть трубы для теплого водяного пола?

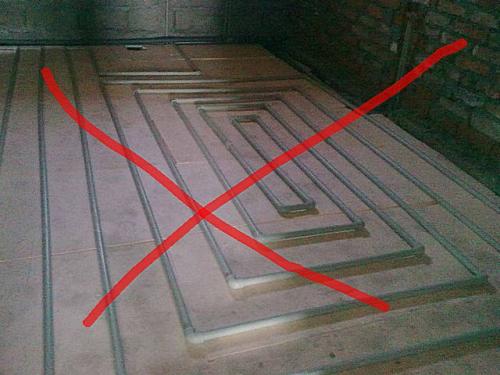

Такие «художества» для теплых полов под стяжкой — недопустимы!

То, что в интернете встречаются фото смонтированных теплых полов с использованием сварки или пайки, с применением отводов или тройников – это отнюдь не пример для подражания. По большому счету , в сети много чего выложено, на что совсем необязательно равняться…

  • Сразу будет уместно заметить, что приобретаемые трубы , исходя из вышесказанного, должны иметь достаточную длину. В принципе, форма выпуска большинства труб, применяемых для целей такого отопления, позволяет выполнить контуры одним отрезком. Обычно для трубы диаметра 16 м м м аксимальная протяженность одного контура выбирается 50 ÷ 80 метров. Увеличение диаметра позволяет удлинить контур – так, при использовании труб Ø 25 м м м аксимальная длина может достигать даже 100 ÷ 110 м . Но увлекаться в любом случае нельзя – увеличение гидравлического сопротивления при чрезмерном удлинении приведет к тому, что никакой мощности насосного оборудования не хватит, чтобы заставить теплоноситель двигаться по трубам. Этот эффект называют «запертой петлей» и чтобы избежать подобного, при необходимости отопления помещения значительной площади прокладывают два (или больше) контура.
  • Сразу можно упомянуть и про внешний диаме тр тр уб. Обычно применяется три разновидности – на 16, на 20 и, довольно редко, на 25 мм.

Источник: https://cabel-electro.ru/stati/konstrukciya-i-materialy-dlya-teplogo-vodyanogo-pola-ustroystvo-tyoplogo-pola

Укладка трубы теплого пола улиткой. Укладка тёплого пола — улиткой или змейкой

Тёплый пол – это в настоящее время очень популярный способ отопления, который может использоваться в квартирах и частных домах, а также в производственных помещениях.

При монтаже подобной отопительной системы мастер сантехник выбирает не только между трубой или кабелем , но и продумывает правильное расположение конструкции. Работа это простая, как можно подумать вначале. Конечно, основные схемы представлены только двумя разновидностями: улитка и змейка. Однако существует их множество комбинаций.

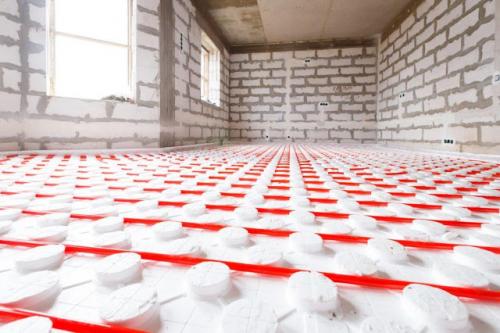

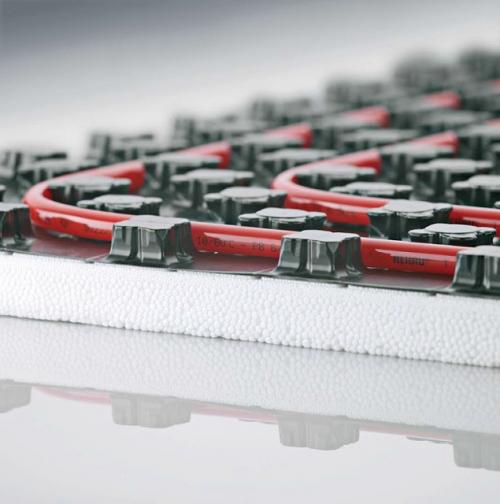

Вариант укладки — улитка

Укладка трубы теплого пола улиткой. Укладка тёплого пола — улиткой или змейкой

Тёплый пол улитка (или же спираль) – это довольно популярный, экономичный и эффективный способ укладки с точки зрения передачи энергии.

При таком варианте укладку начинают с периметра помещения, с краёв, и постепенно переходят к центру, сокращая при этом радиус, а затем в другую сторону.

Обратите внимание! Основное достоинство системы «улитка» в том, что теплоноситель распределяется по трубам или кабелям равномерно, потери тепла нивелируются, предотвращается образование в полу тепловых ям

Можно выделить и следующий плюс данной системы – длина шага. Укладка тёплого пола улиткой возможна с шагом от 10 мм и выше.

Улитка – это работающий и надёжный способ монтажа. Чередование горячих и остывших труб позволяет сделать обогрев равномерным по всей комнате.

Можно ли укладывать тёплый пол змейкой

Укладка трубы теплого пола улиткой. Укладка тёплого пола — улиткой или змейкой

При укладке змейкой наблюдаются наибольшие потери тепла из-за того, что подача нагретой воды происходит только с одной стороны и теряет всю энергию, когда доходит до конца схемы.

Можно наблюдать горячий пол в одном конце помещения и плавное снижение температуры по мере удаления от смесительного узла теплоносителя.

Ещё один недостаток укладки методом змейки в трудности укладки:

  • Во-первых, монтаж требует хорошего опыта и соответствующих знаний;
  • Во-вторых, в случае укладки водяного контура трубы гнутся только на 180 градусов. Из-за этого делают шаг в 200 мм (в то время как шаг у улитки начинается от 10 мм). Конечно, можно сделать кольца на концах петли и избежать больших вложений, но это очень сложный процесс.

Перепад температур в такой системе можно уменьшить, если выполнить двойную змейку (ещё называют «меандром»). Но это не решит вопрос сложности монтажа контура водяного пола.

Источник: https://cabel-electro.ru/stati/shemy-ukladki-teplyh-vodyanyh-polov-raskladka-trub

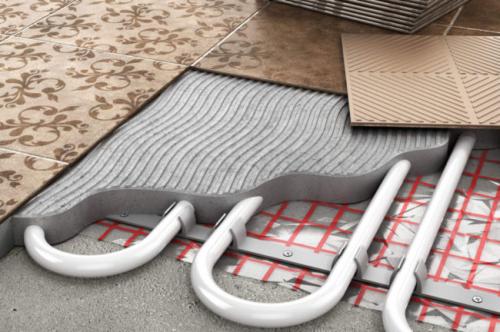

Монтаж водяного теплого пола под плитку. Тёплый водяной пол под плитку – пошаговая инструкция по монтажу

Кафельная плитка — популярное напольное покрытие, она практична и красива. Наиболее часто укладывается в ванной комнате или кухне.

Однако, плитка — является холодным материалом, особенно это становится заметно в зимний период. Поэтому, если вы хотите использовать данное покрытие, оптимальным вариантом монтажа под плитку будет водяной тёплый пол — предлагаем узнать как произвести монтаж своими руками .

Монтаж водяного теплого пола под плитку. Тёплый водяной пол под плитку – пошаговая инструкция по монтажу

Плюсы и минусы плиточного покрытия для тёплого пола

Сочетание — кафельная плитка и тёплый водяной пол, имеет ряд преимуществ:

  • пол с обогревом делает плиточное покрытие комфортным для перемещения по нему босыми ногами;
  • быстро высыхает вода на поверхности, что особенно важно для кухни, бассейна или ванной —;
  • на кафельном тёплом полу не образуется плесень и вредные для здоровья человека микроорганизмы;
  • монтаж греющих труб под плитку не требует дополнительных затрат;
  • плиточный тёплый пол, возможно, обустраивать с другими видами отопления;
  • данное сочетание создаёт в помещении (ванне, бассейне) условия, которые отвечают санитарным нормам.

Стоит отдельно отметить высокую теплопроводность плитки, то есть тепло от нагревательных элементов будет беспрепятственно проходить в комнату. Поэтому, она считается самым подходящим покрытием для полов с обогревом. Кроме того, кафель обладает следующими плюсами — долговечность, устойчивость к температурным перепадам, прочность.

Идеальным вариантом является укладка керамического изделия на бетонную стяжку, которой залит контур тёплого пола. Однако, при возникновении течи, придётся демонтировать не только бетонное основание, но и плитку.

Процесс укладки тёплого водяного контура под плитку не сложный, но трудоёмкий, важно строго следовать технологии. Кроме того, установка плиточного водного пола возможна не во всех помещениях. Такое устройство рекомендовано монтировать в частных домах. А вот в квартирах, чтобы оборудовать греющую конструкцию, требуется разрешение на подключение её к общей системе отопления.

Ещё один минус таких устройств — внушительная толщина «пирога», поэтому при наличии низких потолков — этот вариант не подходит.

Подготовительные мероприятия

Прежде, чем начать монтаж тёплого водяного пола под плитку надо подготовить материал, инструмент и проект будущей конструкции.

Монтаж теплого пола водяного. Монтаж теплого водяного пола своими руками

Теплый водяной пол — это особая система обогрева, которая отличается несложной техникой укладки, демократичной ценой и незначительными расходами во время использования. Также стоит отметить, что водяная система, в отличие от электрической, совершенно безопасна для людей и животных.

Оказываем услуги по монтажу теплого водяного пола в квартире, доме или в коммерческом помещении.

В технологии укладки нет ничего сложного, поэтому при желании и определённых знаниях, смонтировать теплые полы сможет каждый. В результате это позволит снизить затраты, что напрямую сказался на стоимости и эксплуатации отопительной системы.

Преимущества и недостатки

Главным преимуществом гидравлической отопительной системы является равномерный горизонтальный прогрев помещения. Тепло в комнате распространяется вертикально, тем самым обеспечивая здоровый микроклимат, чего не могут дать радиаторные устройства. Теплые полы — это идеальный вариант для помещения с высокими потолками.

Также водяные теплые полы выигрывают и с эстетической точки зрения. Их совершенно не видно, и они не занимают свободное пространство. К тому же, при использовании они более экономичны.

Эффективность работы системы будет зависеть от качества теплоизоляции. Связано это с тем, что уровень теплопотерь напрямую влияет на снижение теплоотдачу. Но стоит учитывать, что у монтажа подобной системы в ванной комнате или туалете есть определенные недостатки. Нагревательный элемент обычно подсоединяют к полотенцесушителю, в результате чего полы могут перегреться.

Также водяные теплые полы “забирают” высоту помещения из-за толстой бетонной стяжки. Кроме того, бетонная заливка делает всю конструкцию более тяжелой, поэтому иногда возникает необходимость в укреплении покрытий.

Требование к помещению

Так как конструкция имеет значительный вес, большую протяженность труб и множество соединительных узлов, то у монтажа системы есть свои особенности.

В результате укладку каждого слоя необходимо производить строго по инструкции. Но перед этим необходимо тщательно изучить все особенности подготовки помещения.

Теплые водяные полы наиболее часто используют в частных домах. Во многоэтажных зданиях они создают большую нагрузку на перекрытия, к тому же, не исключен риск затопления соседей снизу.

Также стоит учитывать, что контур с теплоносителем подключают к общей отопительной системе, которая наиболее часто не предназначена для подобных целей. В результате в вашей или соседней квартире могут появиться холодные стояки. В результате соответствующие органы крайне редко выдают разрешение на монтаж системы в многоэтажках.

В настоящий момент в новостройках нередко монтируют сразу две системы. Первая предназначена для стандартного отопления, а вторая специально для теплых полов.

Оптимальным решением является самостоятельный монтаж теплых полов еще на этапе возведения объекта.

При монтаже конструкции в готовом сооружении необходимо учитывать:

  • прочность основания;
  • размер дверных коробок. Минимальная высота должна быть как минимум 2 метра 10 сантиметров;
  • расстояние от пола до потолка, так как бетонная стяжка достаточно объемная.

Помимо этого, показатель тепла не должен превышать 100 Вт/м2.

Конструкция теплого пола водяного

В водяной теплый пол входит:

Насос

В систему управления теплым водяным полом входит насос, так как без принудительной циркуляции добиться равномерного протекания теплоносителя просто невозможно. Кроме того, это устройство помогает поддерживать постоянную температуру в системе.

Для теплого водяного пола используют только насосы центробежного типа. Они рассчитаны на разные режимы работы, соответственно для смены температуры теплоносителя устройство с различной скоростью проталкивает воду в контур.

Котел

Котел необходим для нагревания теплоносителя, но если пол подключается к центральному горячему водоснабжению, то в нем нет необходимости. Его обычно устанавливают для автономии.

Его отличительной чертой является рабочая температура, которая не превышает 45°С. На данный факт стоит обращать внимание, если система работает от газового котла.

Коллектор

Контуры, котел, насос и прочие элементы блока управления между собой соединяются с помощью фитингов. Таким образом появляется несколько контактов, швов и стыков. Риск появления протечек будет зависеть именно от их количества. Дабы минимизировать шансы появления бреши, используют коллектор. В его состав входит две гребенки, каждая из которых представлена трубой с отверстиями. Их диаметр варьируется от 8 до 12. Первая труба предназначена для распределения горячей жидкости по контурам, а вторая для сбора остывшего теплоносителя.

Как разматывать трубу теплого пола. Как выбрать хорошую трубу для теплого пола

Про трубы теплого водяного пола достаточно подробно написано в статье на нашем портале. Очевидно, что для теплого пола лучше выбирать трубы и сшитого полиэтилена – PEX или PERT. Среди PEX труб следует отдать предпочтение PE-Xa трубам, так как они имеют максимальную плотность сшивки – около 85% и поэтому обладают лучшим «эффектом памяти», то есть трубы после ее растяжения, всегда стремится вернуться в свое первоначальное положение. Это позволяет применять аксиальные фитинги с надвижным кольцом, которые без страха можно замуровывать в строительные конструкции. Помимо этого, при заломе трубы можно восстановить ее форму нагрев проблемное место строительным феном.

Монтаж труб теплого водяного пола. Как выбрать хорошую трубу для теплого пола 06

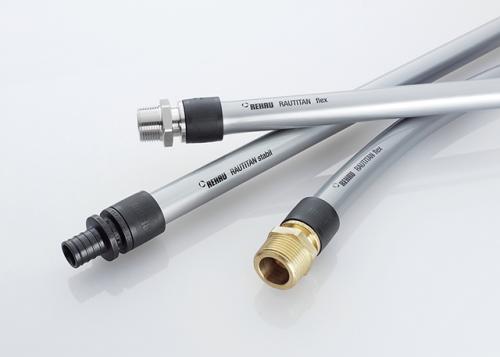

PE-Xa труба Rehau с аксиальными фитингами

Трубы PERT не обладают эффектом памяти, поэтому с ними применяются только цанговые фитинги, которые нельзя замуровывать. Но если все контуры теплого пола будут выполнены цельными отрезками труб, то все соединения будут только на коллекторе и вполне можно применять PERT трубы.

Помимо этого, производители выпускают трубы композитной конструкции, когда между двумя слоями сшитого полиэтилена размещена алюминиевая фольга, которая является надежным кислородным барьером. Но неоднородность материала, отличие коэффициентов температурного расширения алюминия и полиэтилена может спровоцировать расслоение трубы. Поэтому лучше выбирать PE-Xa или PERT трубы с барьером из поливинилэтилена (EVOH), который значительно снижает диффузию кислорода в теплоноситель через стенку трубы. Этот барьер может располагаться в наружном слое трубы, так и внутри, окруженный слоями из PE-Xa или PERT. Конечно, лучше та труба, у которой слой EVOH расположен внутри.

Монтаж труб теплого водяного пола. Как выбрать хорошую трубу для теплого пола 07

Строение пятислойной трубы PERT

Для контуров теплого пола существуют три основных типоразмера труб: 16*2 мм, 17*2 мм и 20*2 мм. Чаще всего используют 16*2 и 20*2 мм. Как же выбрать именно «правильную» трубу.

  • Во-первых, брэнд в этом вопросе имеет значение и на него надо обращать внимание. Наиболее известные производители: Rehau, Tece, KAN, Uponor, Valtec.
  • Во-вторых, очень много может «рассказать» маркировка труб, ее следует тщательно изучить и не стоит стесняться задавать больше вопросов продавцу-консультанту.
  • В-третьих, квалификация продавца-консультанта очень помогает при выборе трубы. Не стоит забывать требовать сертификаты о соответствии, поинтересоваться о наличии и цене фитингов, смесительных узлов, коллекторов и другого оборудования. Необходимо узнать о том, в каких бухтах продают трубу, по сколько метров, чтобы в дальнейшем при расчетах это учесть.
  • И, наконец, если выбрана PE-Xa труба, то можно провести небольшой тест. Для этого небольшой отрезок трубы надо заломить, а потом прогреть это место строительным феном. У качественной PE-Xa, да и PE-Xb трубы тоже должна восстановиться изначальная форма. Если этого не произошло, то что бы ни было написано в маркировке – это просто не PEX труба.

Укладка трубы теплого пола. Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Укладка трубы теплого пола. Какую систему выбрать

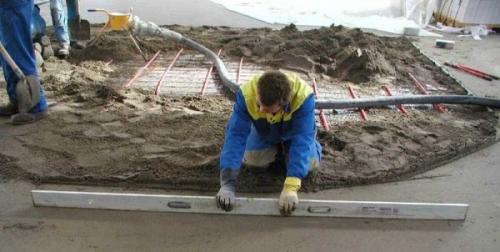

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия. Важно уметь гнуть, формуя пазы для труб.
