Так как навес подвергается воздействию ветра, нужно очень надежно закрепить каркас поперечин со стойками. Поперечные балки закрепляются максимально жестко на стойках, для этого металлические элементы следует надежно сварить или же закрепить болтами в двух точках каждой из опор.
Надежнее установить по паре поперечин, которые между собой соединить крестообразными связями.
Далее приступайте к расчету фермы — конструкции, которая прочно и намертво соединяет поперечные балки с опорами и обрешеткой, создавая монолитную каркасную систему.
Ферма конструируется в зависимости от типа крыши навеса.

Типы крыш навесов (двускатный и односкатный)

Металлический навес - это тип кровли, который состоит из металлических элементов, таких как фермы, стальные профили, кровельные плитки и другие. Он предназначен для защиты от влаги и обеспечения безопасности помещений.

Типы крыш навесов

В зависимости от конструкции и функциональности, металлические навесы делятся на два типа: двускатный и односкатный.

Двускатный навес

Двускатный навес - это тип навеса, у которого две скаты (или кромки) расположены симметрично относительно центральной оси. Это наиболее распространенный тип навеса, который обеспечивает максимальную площадь для размещения кровельных плиток.

Одинскатный навес

Одинскатный навес - это тип навеса, у которого одна ската (или кромка) расположена вдоль центральной оси. Он менее распространен, чем двускатный, но также обеспечивает эффективную защиту от влаги.

Расчет и чертеж фермы

Для расчета и создания чертежа фермы металлического навеса используются специальные программы и инструменты. Важно учитывать такие параметры, как размеры фермы, тип используемых материалов, нагрузки и другие факторы, которые влияют на прочность и функциональность навеса.

Вот пример чертежа фермы металлического навеса:

Это только пример, и реальный расчет и чертеж фермы могут отличаться в зависимости от конкретных требований и условий.

Самая простая крыша — односкатная. Сложнее двухскатная и многоскатная крыши. Расчет арочной крыши производится особым образом. Но каким бы ни была конструкция, важно знать, что при увеличении высоты фермы будет возрастать ее несущая способность, поэтому зимой снег не будет задерживаться на такой крыше навеса.
Прочными ребрами жесткости вы увеличите прочность всей конструкции.
Для ребер жесткости, которых будет несколько, нужно выбрать прочную трубу. Ее размер определяется по размеру самого строения навеса:

• труба металлическая размером 2х20х40 мм используется при строительстве небольших навесов, длиной менее 4,5 м ;
• труба размером 2х40х40 мм используется в конструкции до 5,5 м ;
• свыше 5, 5 м потребует трубу с размером 2х30х60 мм .

Расстояние между трубами не может быть более 7 м, потому это нужно учитывать при планировании шага фермы.
Чем больше перекрываемая сторона, тем больше стоек и, соответственно, дороже выходит навес, тем выйдет сложнее работа. Оптимально сделать пролет в три метра, он обеспечит достаточную площадь и при этом будет минимальным по затратам.

Односкатный навес от дома. Разновидности

Разновидностей односкатных навесов большое количество. Они разделяются по многим параметрам.

Следует ознакомиться с каждым из видов, чтобы лучше понять, какой навес подходит в конкретном случае: прямой или арочный, прилегающий или отдельно стоящий и так далее.

Так, по способу возведения различают несколько вариантов навесов.

Установленный отдельно располагается близко по отношению к основным объектам. Нередко такой навес служит беседкой или подходит для хранения различной техники.

• Примыкающий к дому (опорно-консольный) непосредственно прилегает к зданию и является полезным дополнением. Обычно навес является защитой от осадков, солнечных лучей и других неприятных воздействий. Чаще всего его собирают над входом, или он примыкает к любой стене строения. Данный вид можно сооружать как на этапе возведения объекта, так и пристраивать к уже готовому.

Стоит учитывать, что навесы различаются в зависимости от своей функциональности.

Декоративный вариант подходит в качестве дополнения к уже готовой композиции из строений и прилегающего ландшафта.

Защитный дает возможность укрыться от осадков, ультрафиолета от солнечных лучей. Он препятствует разрушению стен объектов и делает их срок службы значительно длиннее.

Декоративный и защитный могут сочетаться в одном навесе. Но делать это надо еще на этапе, когда готовятся чертежи.

А также навесные конструкции могут различаться по типу крепежа к строению.

Подвесной вид закрепляется на стене при помощи специальных подвесных элементов.

Опорный или пристенный устанавливается в вертикальном положении или монтируется в стену. Размер навесов данного типа может быть самым разным. Для их изготовления можно использовать какие угодно материалы, включая металл.

Подвесной вариант отличается маленькими габаритами. Его, как правило, делают из наиболее легких материалов, чтобы избежать больших нагрузок на основание строения.

Навесы с односкатной крышей могут различаться еще и по тому, как они будут использоваться.

Конструкция для временного пребывания людей подразумевает нечто легкое, можно не очень прочное. Фактически это замена беседкам или веранде. В этом случае навес можно сделать открытым, полуоткрытым, закрытым. А также он подходит в качестве пристройки к дому.

• Вариант для хранения авто и другой техники подходит для того, чтобы временно разместить под ним машины любых размеров. При этом техника хорошо защищена от ветров, дождей, града и снегопада. Вариант выгодный с экономической точки зрения и отличается быстротой возведения. Делать навес с этой целью можно как из металла, так и из дерева. Главное, чтобы он получился довольно прочным.

Односкатный навес без ферм. Особенности конструкции

Навес – это малая архитектурная форма, часть крытой площадки, имеющей функциональное или декоративное назначение. Основная функция этой конструкции – защита площадки от осадков и солнца.

Металлопрофиль выгодно отличается от других материалов устойчивостью к биологическому, химическому, механическому воздействию. Профтрубы с квадратным или прямоугольным сечением просты в проектировании и монтаже. Одинаково хорошо они подходят для монтажа небольшого козырька для крыльца и устройства просторной крытой площадки.

Навес состоит из:

• фундамента;
• опор или подвесов – вертикальных и наклонных несущих элементов каркаса;
• боковых соединительных элементов – откосов и ферм;
• стропильной системы, состоящей из стропильных ног, ферм, обрешётки;
• кровли.

В случае возведения навеса над небольшой площадкой, например, крыльцом или песочницей, можно обойтись без ферм – конструкция вполне выдержит снег и ветер, так как в ней не будет горизонтальных участков большой протяжённости.

Если же планируется оборудовать навес над местом парковки или бассейном, горизонтальные перекрытия и стропильные ноги будут иметь большую длину. Такие протяжённые элементы уязвимы перед нагрузкой. Чтобы её распределить и придать конструкции жёсткость, на этих участках используют не отдельные трубы, а фермы (усиленные детали конструкции, состоящие из двух труб и соединяющих их вертикальных и наклонных элементов – стоек и раскосов).

Фундамент для навеса чаще всего делают столбчатым, так как его оборудование не требует больших землеройных работ. Кровлю выполняют из поликарбоната, профлиста, ондулина и других листовых материалов.

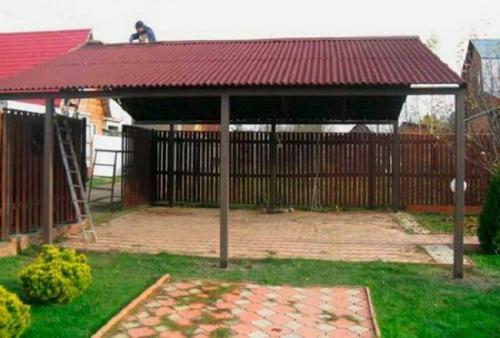

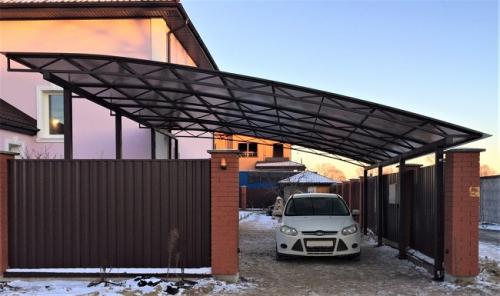

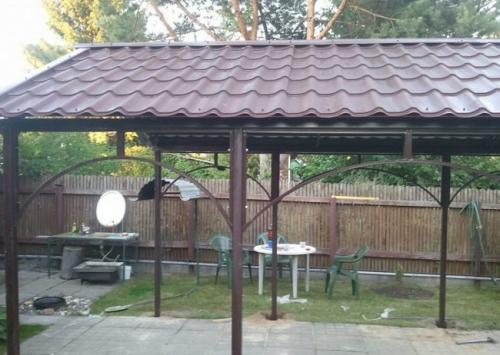

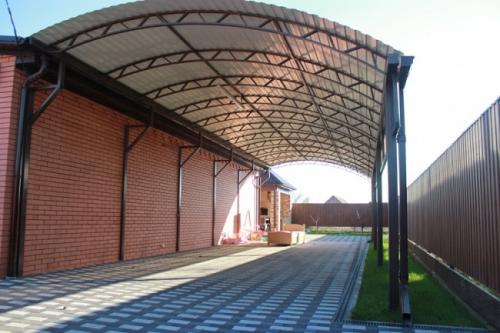

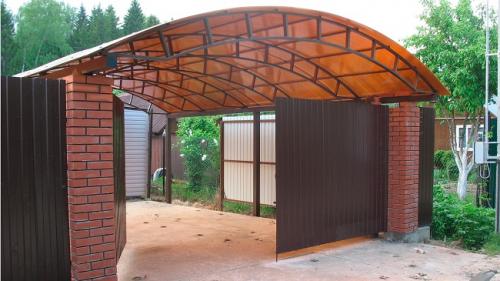

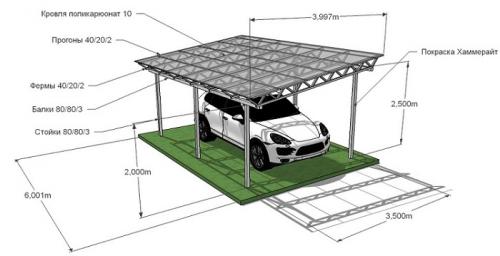

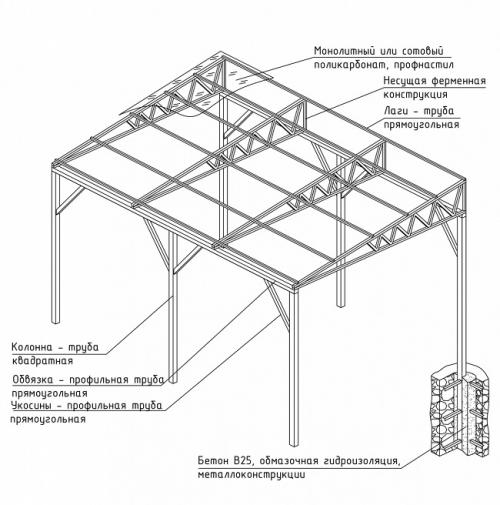

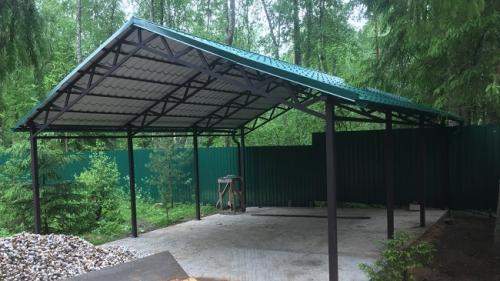

Чертеж односкатного навеса для машины. Разновидности навесов

1. Материал для опор и каркаса.

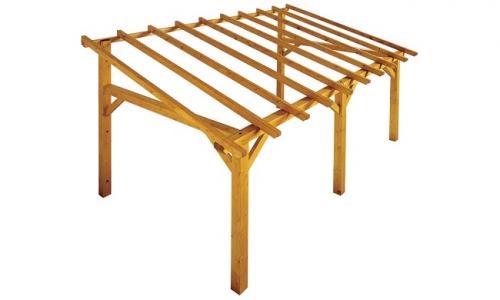

• деревянные конструкции обычно строят рядом с домом из дерева. Такое сооружение обходится недорого. Опоры изготавливают из обрезного бруса, а обрешетку из строганой доски;
• металлические навесы изготавливают из профильных труб, железного уголка, нержавеющих стальных элементов. Для опор лучше всего использовать профильную трубу. У неё высокая прочность и долговечность.

1. Конструкция кровли.

• односкатная крыша напоминает наклонённый прямоугольник без изгибов. Такая конструкция имеет высокую надёжность. При монтаже экономятся строительные материалы;
• двухскатная крыша похожа на два наклонённых прямоугольника, лежащих на опоре. У такой конструкции красивая форма и высокая надёжность. Для получения единого стиля с домом у отдельно стоящих строений, выбирают симметричный или асимметричный вариант;

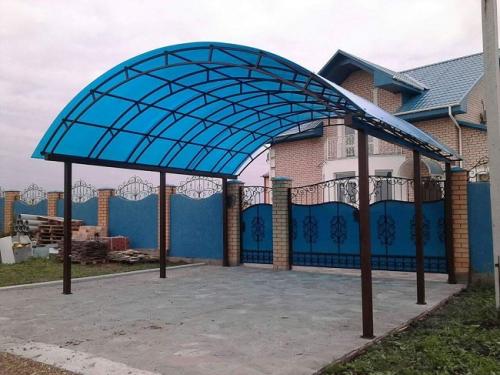

• арочная крыша состоит из каркаса, обшитого поликарбонатом. Он полностью повторяет форму дуги. Такая кровля имеет быстрый сток дождевой воды и хороший воздухообмен.

1. Кровельный материал.

Для кровельных работ используют различные покрытия. Однако для навесов подходят не все. Чаще всего выбирают следующие материалы.

1. Профнастил – это волнистые или ребристые листы из тонкой стали или алюминия. У них есть достоинства и недостатки.

Плюсы:

• простой монтаж;
• лёгкий, негорючий материал;
• верхнее покрытие создаёт защиту от ржавчины, перепадов температуры, механических воздействий;
• большое цветовое разнообразие.

Минусы:

• при повреждении защитного покрытия образуется ржавчина;
• сильный шум при дожде или граде.

1. Металлочерепица – это металлические заготовки, прошедшие штамповку, оцинковку, а затем покрытые полимером. У них есть положительные и отрицательные качества.

Плюсы:

• высокая долговечность;
• маленький вес облегчает монтажные работы;
• высокая герметичность стыков;
• пожарная безопасность;
• устойчивость к колебаниям температуры и влажности.

Минусы

• сильный шум во время дождя или града;
• легко повреждается защитный слой, поэтому монтаж выполняют в мягкой обуви;
• при небольшом уклоне крыши плохо сходит снег при таянии.

1. Ондулин – это целлюлоза, пропитанная битумом с полимерными добавками. Строители отмечают достоинства и недостатки у такого покрытия.

Плюсы:

• простой монтаж из-за волнистой формы;
• экологическая безопасность;
• высокая долговечность;
• большое цветовое разнообразие.

Минусы:

• в жаркую погоду нагревается, а затем появляется запах битума;
• при длительной эксплуатации теряется цвет;
• пожароопасный материал.

1. Поликарбонат – это полимерный материал, состоящий из нескольких панелей с рёбрами жесткости. Выпускается в прозрачном или цветном варианте. У него есть достоинства и недостатки.

Плюсы:

• листы имеют разные размеры и цветовые оттенки;
• высокая прочность;
• простой монтаж;
• пожарная безопасность;
• при разрушении не образуются осколки.

Минусы:

• требуется большая аккуратность при очистке крыши от снега, так как материал легко повреждается острыми предметами;
• не допускается контакт с растворителями, аммиаком, минеральными солями;
• есть ограничения для крепёжных деталей.

Чертеж навеса из профильной трубы. Расчет и чертеж навеса

Грамотный расчет и создание хорошего чертежа подразумевают соблюдение ряда стандартов и требований, предъявляемых к конструкциям из профильных труб. Впрочем, маленькие односкатные навесы не нужно рассчитывать так уж точно – небольшой козырек из профильной трубы большим весом не отличается, поэтому никакой опасности такого рода конструкции не представляют. Крупногабаритные навесы для стоянок или бассейнов нужно обязательно рассчитать, чтобы избежать проблем.

Чертеж навеса из профтрубы всегда начинается с эскиза – простого наброска, на котором указан тип конструкции, ее основные особенности и примерные габариты. Чтобы точно определить размеры будущего навеса, стоит провести замеры на участке, где конструкция и будет располагаться. В том случае, если навес будет пристраиваться к дому, то необходимо также измерить стену, чтобы точно знать размеры профильной трубы для навеса.

Можно рассмотреть методику расчета на примере конструкции, расположенной на площадке 9х7 м, расположенной перед домом с размерами 9х6 м:

• Длина навеса вполне может равняться длине стены (9 м), а вылет конструкции на метр короче ширины площадки – т.е. 6 м;
• Нижний край вполне может иметь высоту 2,4 м, а высокий стоит поднять до 3,5-3,6 м;
• Угол наклона ската определяется в зависимости от разницы высот нижнего и верхнего краев (в данном примере получается около 12-13 градусов);
• Для расчета нагрузок на конструкцию нужно найти карты, отображающие уровень атмосферных осадков в данном регионе, и отталкиваться от них;
• Когда размер конструкции и предполагаемые нагрузки рассчитаны, остается составить подробный чертеж, подобрать материалы и приступить к сборке навеса.

Чертежи ферм из профильной трубы для навеса должны отображаться отдельно со всеми подробностями. Также стоит помнить, что минимальный уклон навеса составляет 6 градусов, а оптимальное значение – 8 градусов. Слишком малый наклон не позволит снегу сползать самостоятельно.

Закончив с чертежами, подбирается соответствующий материал и его количество. Расчет нужно проводить точный, а перед приобретением стоит добавить около 5% допуска – при работе очень часто происходят небольшие потери, да и брак встречается нередко. По подобным расчетам можно сделать и каркас гаража из профильной трубы , что достаточно востребовано.

Односкатный навес своими руками. Конструкция

Конструкция односкатного навеса достаточно проста для монтажа своими руками. Она состоит из опорных столбов, стропильных ферм, обрешетки и собственно поликарбонатного покрытия. В строительных магазинах продают готовые комплекты для самостоятельной сборки, однако, самому рассчитать и сделать чертежи не на много сложнее. В процессе создания проекта учитываются следующие факторы:

• Уклон навеса. Этот параметр определяют, оценивая климатические условия зоны строительства. Для регионов, характеризующихся большой снеговой нагрузкой, строят навесы с уклоном 35-45 градусов, чтобы предотвратить разрушение ската под весом снежной шапки в зимний период. В случае, если местность славится прерывистыми ветрами, сооружают более пологие навесы с уклоном не более 20-25 градусов. В средней полосе России хорошо себя показывают конструкции с углом наклона скатов 30-35 градусов.

Стропильная система. Стропила и обрешетка навесов выполняются из древесины или профилированных металлических труб. Древесина имеет меньший срок эксплуатации, так как плохо противостоит воздействию влаги, ее обрабатывают антисептическими средствами и покрывают краской. Обрешетка из металла – более удачный вариант для сооружения навесов, она легче и долговечнее.

• Вид поликарбоната. В ассортименте строительных магазинов имеются листы поликарбоната разных цветов и с различной структурой. Этот материал отличается богатым выбором расцветок и фактур. Для навесов и зеленого, синего или бронзового цвета. Холодные оттенки создают ощущения прохлады и свежести.
• Размещение. Односкатные кровельные конструкции могут быть пристройками к основному дому или стоять в стороне. Строительство пристроенных навесов дает возможность сэкономить на опорных столбах и защитить сооружение от ветра с одной стороны.

Односкатный навес из профильной трубы чертеж. Расчет фермы для навеса

Выполняя расчет фермы для навеса, важно руководствоваться не только общим удобством расположения, но и эстетикой, а также углом наклона крыши, конфигурацией кровельной системы и другими параметрами. Можно подготовить чертеж фермы для навеса, сопоставить запланированные размеры с территорией и удобством подъезда, правильно разместить ворота, продумать систему отвода воды и снежные скаты

Делать ферму будем из профильной трубы. Это наиболее доступный материал, удобный в сварке. Параметры профильной трубы мы узнаем чуть позже, поскольку их необходимо тщательно рассчитать. Для начала, определите длину общей металлической конструкции.

Именно от этого будет зависеть и высота подъёма земли до конька, а также тип кровельной системы

Проще всего обустраивать односкатную крышу, но при таком обустройстве важно помнить, что максимальным шагом между двумя соседними фермами должно быть расстояние не более 1, 75 м

Определив для себя угол наклона по индивидуальным параметрам, вычисляют угол наклона обрешётки. В среднем, специалисты делают его 30 градусов в плоскости, либо запиливают под 45. Так нагрузка будет распределена равномерно.

Какого-то особого расчета для навесов, длина которых не превышает значение в 30 м, не требуется. Но, экономить тоже не стоит, поскольку выбирая металлопрокат с тонкими стенками, вы не сможете гарантировать жесткость сварных частей. Будет вибрация, а в зимнее время года, от снега, металлокаркас может просесть.

Предлагаем подробнее рассмотреть предварительный расчёт, условившись, что мы будем строить односкатный навес, размерами 6 на 4 м. Для прочности, следует использовать металлический профиль 30 на 30 мм сечением, с толщиной стенки не менее полутора мм. Определившись с наклоном крыши, понимаем, что нижний пояс фермы будет составлять 4 м.

Верхний составит порядка 4,5 м. Прежде всего, необходимо обустроить вертикальные направляющие из того же материала. Наибольшую сторону делаем порядка 0,6 м, наименьшую по факту, исходя из расчетного угла наклона. Далее, делим верхний ряд профиля на равные части.

К нижней части привариваем промежуточные поперечины. Эти поперечины ещё называют раскосыми перемычками. Они должны быть изготовлены из той же стали, что и основной каркас. Если, есть возможность сэкономить, то можете заменить поперечины на трубу, сечением 20 на 20 мм.

Ранее мы говорили, что при односкатной конструкции кровельной системы, следует выбрать шаг ферм не менее чем 1,75 мм. Для пущей надежности выбираем шаг, равный 1 м. Итого, на 6 м подойдёт порядка 5 подобных ферм. Их следует монтировать на предварительно установленные опоры, затем следует сварить все в единое целое, после чего закрепить поликарбонат, используя специальные перемычки из профиля 20 на 20 мм.

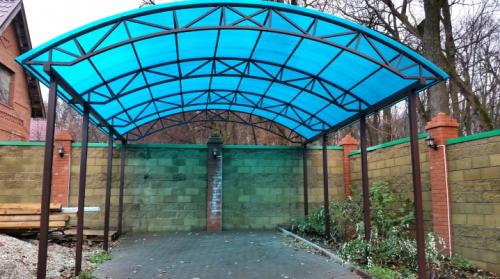

Односкатный навес из металлопрофиля. Все о навесах из профильных труб

Навесы бывают разными. Они различаются не только по своему строению, но и по материалам изготовления. Так, одними из самых надежных и долговечных являются конструкции, построенные из профильных труб.

Особенности

Навес является полезной и многофункциональной конструкцией. Именно поэтому такие сооружения можно встретить на многих придомовых участках. Навес может выделять парковочную зону или служить в качестве дополнения зоны отдыха – вариантов и решений очень много.

Сделать надежное и практичное строение можно из самых разных материалов. Многие люди решают возвести на своем участке качественный навес из профильных труб, и это весьма удачное решение.

Конструкции, сделанные из металлопрофиля, пользуются большой популярностью. И неудивительно, ведь такие типы навесов имеют довольно много положительных качеств.

• Главный плюс таких структур заключается в их высокой надежности и прочности. Металлопрофиль не будет гнить и рассыхаться, чего нельзя сказать о сооружениях из дерева. Кроме того, они не подвержены механическим повреждениям. Нанести серьезный вред металлу не так легко.
• Рассматриваемые разновидности навесов являются долговечными. Качественно построенное сооружение прослужит много лет. Внешняя привлекательность навеса с металлическим каркасом не пострадает, если обеспечить ему правильный уход.
• Существуют такие разновидности металлопрофиля, что дополнены гофрированными или полимерными поверхностями. Благодаря подобным слоям материал оказывается еще более практичным и долговечным, не нуждающимся в регулярных покрасках.
• Навес из профильных труб станет износоустойчивым строением.
• Металлопрокат – это экологически чистый материал. Он не выделяет опасных и вредных веществ, от него не исходят неприятные химические запахи.
• Металлический каркас для навеса вполне возможно выстроить своими руками. На все этапы работ уйдет относительно немного времени.
• Качественно сделанный навес из металлопрофиля может стать эффектным дополнением придомовой территории. Дизайн его может быть любым. Каждый хозяин сам решает, как должен выглядеть навес на его участке.
