Технология укладки теплого пола. Система водяной теплый пол

Качественный обогрев помещения при помощи укладки жидкостного теплого пола организуется в несколько этапов:

Гидроизоляция . Этот слой исключает появление продуктов, образующихся в результате конденсации. Для подложки может быть применена даже полиэтиленовая пленка.
Термоизоляция . Основная задача – устранить утечку тепла в нижнюю часть. В большинстве случаев применяется утеплитель листового вида. Толщина должна подбираться исходя из условий помещения – есть ли в доме подвал или цокольный этаж. Чем холоднее климатические условия, тем толще теплоизоляция.

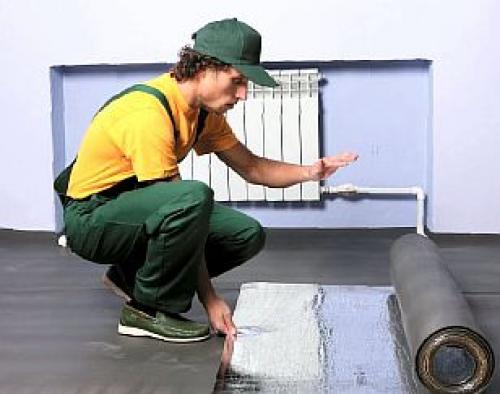

Фольга или теплоотражающий элемент. Фольгированная пленка, способствующая максимальному перенаправлению потока тепла наверх. Укладка этого материала позволяет экономить до 5% на расходе теплоносителя.
Монтаж труб . Основное устройство всего механизма. По трубам происходит движение нагретой жидкости. Если при укладке теплого пола выбрать правильный шаг между витками труб – это даст возможность эффективного отопления с наименьшими затратами теплоресурсов.
Стяжка . При условии, что все предшествующие слои были уложены на ровную поверхность, толщина стяжки будет минимальной — 3,5 см. Часто используется заливка из обычной цементно-песчаной смеси, толщиной в 50 мм. Проводимость тепла такого материала составляет 0,4 Вт/(м*К).
Напольное покрытие . Жидкостный пол позволяет укладку любого материала. Тем не менее наилучшими характеристиками, а именно теплопроводностью и максимальной отдачей, обладает керамическая плитка.

Шаг укладки теплого пола. Способы раскладки петель тёплого пола

Шаг петель тёплого пола и диаметр труб должны определяться теплотехническими и гидравлическими расчётами. Для облегчения задачи выбора шага петель можно воспользоваться практической табл. 2 .

Таблица 2. Рекомендуемый шаг труб тёплого пола

Следует учесть, что шаг петель менее 100 мм трудно осуществить на практике из-за маленького радиуса изгиба трубы, а шаг более 250 мм не рекомендуется, так как возникает ощутимая неравномерность прогрева тёплого пола. Существует несколько способов раскладки петель тёплого пола по помещению ( рис. 3 ). Наиболее предпочтительным вариантом является укладка двойным меандром («улиткой»).

количество труб на 10–12 % меньше;
гидравлические потери ниже на 13–15 %. Это объясняется тем, что при двойном меандре значительно меньше «калачей» (элементов поворота трубы на 180°);
прогрев пола идёт более равномерно по всей площади из-за чередования подающей и обратной труб. Однако из-за этого же при такой раскладке не следует задавать расчётный перепад температур теплоносителя выше 5 °С.

Трубы тёплого пола нужно раскладывать таким образом, чтобы теплоноситель сначала поступал к наиболее холодным зонам помещения (окна, наружные стены). Трубы укладываются с отступом от стен и перегородок на 150 мм.

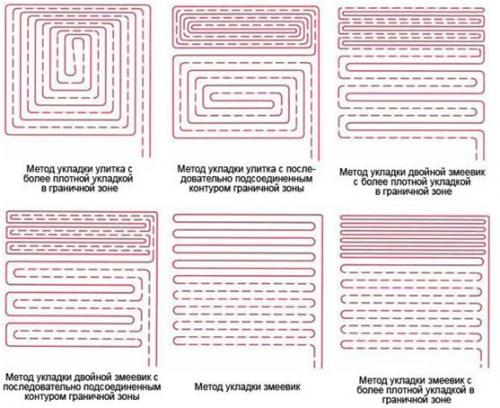

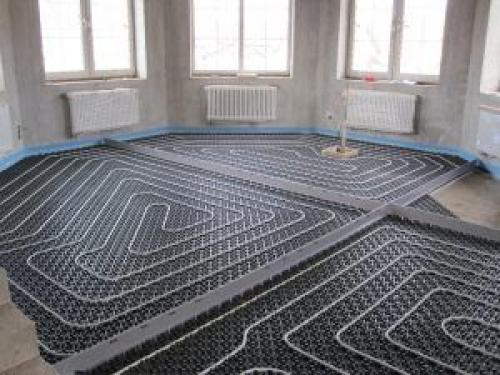

Рис. 3. Способы раскладки петель тёплого пола

Для равномерного прогрева греющей плиты тёплого пола трубы должны прокладываться по возможности параллельно друг другу. Наращивать петли тёплого пола допускается только с применением пресс-фитингов или надвижных фитингов (при этом сопротивление фитингов включается в гидравлический расчёт), так как они относятся к неразъёмным соединениям и могут замоноличиваться в строительные конструкции.

Максимальная длина одной петли тёплого пола определяется возможностями циркуляционного насоса. Для коттеджных и квартирных систем экономически целесообразной считается система напольного отопления, расчётные потери давления в которой не превышают 20 кПа (2 м вод. ст.).

Руководствуясь этим требованием, задавшись перепадом температур теплоносителя, шагом труб и температурой поверхности пола, можно рассчитать максимальную длину одной петли для конкретного типа труб ( табл. 3 ).

Таблица 3. Максимальная длина петли при шаге труб 150 мм

Температура поверхности пола, °С	Максимальная длина петли (м) при перепаде температур теплоносителя 5/10 °С, для труб размером
35	51/79	54/84	88/137

Площадь пола, обслуживаемая одной петлёй, зависит от принятого шага труб и в квадратных метрах примерно равна шагу труб, выраженному в сантиметрах. То есть, при шаге труб 15 см площадь обслуживаемого пола составляет ориентировочно 15 м². Подводящие участки труб от коллектора до обслуживаемого петлёй помещения следует теплоизолировать с помощьюили гофрокожуха ( рис. 4 ).

во избежание перегрева пола на участках прокладки подводящих трубопроводов;
теплопотери на подводящих участках, как правило, не учитываются при теплотехнических расчётах тёплого пола, а они, при достаточной удалённости петли от коллектора, могут быть весьма значительны.

После укладки труб следует выполнить исполнительную схему, где указать точную привязку осей труб. Это необходимо, чтобы при дальнейших работах или ремонте не повредить трубу.

Рис. 4. Теплоизоляция подводящих участков трубопроводов

Устройство краевых зон

В случае, когда напольное отопление не может полностью восполнить теплопотери помещения, можно попытаться компенсировать недостачу тепловой энергии устройством краевых зон. Краевые зоны – это участки тёплого пола с повышенной температурой поверхности пола, которые устраивают, как правило, вдоль наружных стен на ширину не более 1 м.

уменьшить шаг труб ( табл. 4 ; рис. 5 А );
использовать отдельную петлю с повышенной температурой теплоносителя ( рис. 5 В );
использовать отдельную петлю с увеличенным диаметром трубы ( табл. 5 );
использовать отдельную петлю с повышенной температурой теплоносителя, уменьшенным шагом и увеличенным диаметром труб.

Таблица 4. Влияние шага трубы на изменение удельного теплового потока (по отношению к шагу 15 см)

Таблица 5. Влияние диаметра труб на изменение удельного теплового потока (по отношению к наружному диаметру 16 мм)

Применение отдельных петель с повышенной температурой теплоносителя имеет смысл использовать, когда имеется несколько помещений с краевыми зонами. В этом случае трубопроводы краевых зон можно обслуживать отдельным насосно-смесительным узлом.

В любом случае температура поверхности пола в краевых зонах не должна превышать 31 °С, а также температуры, на которую рассчитано финишное напольное покрытие.

Источник: https://doma-na-veka.ru/novosti/tehnologiya-ukladki-teplogo-pola-raskladka-trub

Технология укладки теплого пола электрического. Монтаж электрического (кабельного) теплого пола своими руками

Одним из альтернативных источников отопления дома или квартиры является система электрический теплый пол. Благодаря простоте монтажа и удобству эксплуатации, кабельный пол по праву входит в число наиболее востребованных среди потребителей.

Прежде чем рассмотреть, как сделать электрический теплый пол, предлагаем ознакомиться с теми преимуществами и недостатками, которые таит в себе эта система.

Электрический теплый пол – преимущества и недостатки

Плюсы:

возможность использовать как в качестве основного, так и в качестве дополнительного источника обогрева жилья;

равномерное нагревание всей площади помещения;

неограниченность мест установки. Доступность для монтажа, как в жилых комнатах, так и в офисах;

сочетаемость с большинством напольных покрытий (ламинированная доска, керамическая плитка, линолеум);

возможность регулировки температурного режима – как по всей квартире, так и отдельно по каждой комнате. Время включения/выключение системы также задается по усмотрению пользователей;

отсутствие необходимости установки дополнительного оборудования (как, например, в случае с водяным теплым полом );

сравнительно простая технология монтажа;

эстетичность. Система монтируется под чистовым полом, это исключает любые ограничения при проектировании доступного пространства;

длительный срок эксплуатации.

Минусы:

значительная стоимость использования системы. Такой тип отопления сложно назвать экономным;

опасность поражения электрическим током. Что выдвигает особые требования к расчету и укладке нагревательного элемента во всех помещениях, и в частности в санузле;

наличие электромагнитного поля, создаваемого нагревательным элементом (кабелем);

исключается использование натурального деревянного напольного покрытия (невозможна укладка под паркет, половую доску), т.к. под воздействием перепадов температур древесина будет рассыхаться, как следствие, появляются трещины и скрипы пола;

уменьшение высоты помещения за счет обустройства чернового пола с системой обогрева;

дополнительные требования к мощности существующей электропроводки.

Профессионалы и пользователи, установившие самостоятельно электрический теплый пол, отмечают, что соблюдение требований к укладке и грамотное проектирование позволяют нивелировать большинство из перечисленных минусов.

Что влияет на расход электроэнергии при кабельном обогреве полов

Факторы, влияющие на энергопотребление системы «электрический теплый пол»

климатическая зона, в которой построен дом (частный или многоквартирный);

объем помещения (площадь);

тип пола (вид напольного покрытия);

уровень теплоизоляции помещения (степень утомлённости);

состояние теплого контура (окна, двери) и уровень теплопотерь через них;

назначение помещения (жилая комната, промышленный объект);

цель и период эксплуатации. Используется ли электрический пол в качестве основной или дополнительной системы отопления. Постоянно или периодически;

степень восприятия тепла проживающими в помещении людьми.

Согласно отзывам тех, кто уже эксплуатирует электрический теплый пол – при использовании системы в качестве основного источника тепла – её мощность составляет 170-200 Вт/м.кв., в качестве дополнительного – 100-150 Вт/м.кв.

Монтаж электрического теплого пола своими руками

Технология монтажа кабельного электрического теплого пола заключается в последовательном выполнении четырех этапов:

Создание проекта и расчет.
Проверка существующей электропроводки.
Выбор оборудования, комплектующих и материалов.
Установка электрического теплого пола.
Предэксплуатационная проверка системы.
Заливка стяжки.
Чистовая отделка пола.

1 этап – создание проекта и выполнение расчетов

Начало работ по обустройству системы электрический теплый пол начинается с выбора типа нагревательного элемента.

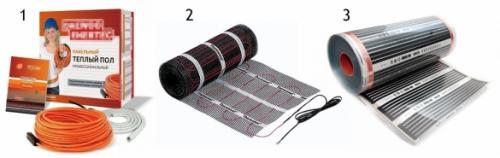

В зависимости от этого выделяют такие типы систем:

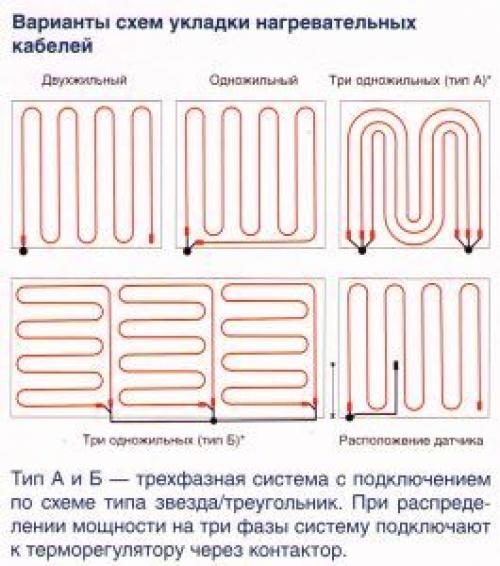

кабельные полы. За подачу тепла отвечает нагревательный кабель, укладываемый на подготовленное основание. Монтаж кабеля выполняется с использованием дополнительных крепежей или сетки;

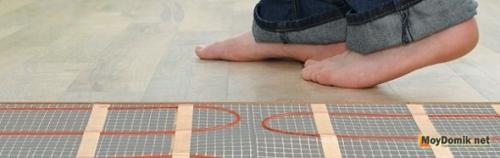

нагревательные маты. В этом случае, нагревательный кабель помещен в специальный теплопроводящий мат и располагается внутри в виде «змейки». Использование матов существенно сокращает время на проектирование и монтаж кабеля;

пленочные полы (инфракрасные) . Обогрев осуществляется путем установки специальной ИК-пленки для теплого пола.

Источник: https://gorizont-pro.ru/novosti/tehnologiya-montazha-vodyanogo-teplogo-pola-v-kvartire-ponyatie-teplyy-pol

Водяной теплый пол схемы монтажа. Монтаж теплого водяного пола своими руками

Теплый водяной пол — это особая система обогрева, которая отличается несложной техникой укладки, демократичной ценой и незначительными расходами во время использования. Также стоит отметить, что водяная система, в отличие от электрической, совершенно безопасна для людей и животных.

Оказываем услуги по монтажу теплого водяного пола в квартире, доме или в коммерческом помещении.

В технологии укладки нет ничего сложного, поэтому при желании и определённых знаниях, смонтировать теплые полы сможет каждый. В результате это позволит снизить затраты, что напрямую сказался на стоимости и эксплуатации отопительной системы.

Преимущества и недостатки

Главным преимуществом гидравлической отопительной системы является равномерный горизонтальный прогрев помещения. Тепло в комнате распространяется вертикально, тем самым обеспечивая здоровый микроклимат, чего не могут дать радиаторные устройства. Теплые полы — это идеальный вариант для помещения с высокими потолками.

Также водяные теплые полы выигрывают и с эстетической точки зрения. Их совершенно не видно, и они не занимают свободное пространство. К тому же, при использовании они более экономичны.

Эффективность работы системы будет зависеть от качества теплоизоляции. Связано это с тем, что уровень теплопотерь напрямую влияет на снижение теплоотдачу. Но стоит учитывать, что у монтажа подобной системы в ванной комнате или туалете есть определенные недостатки. Нагревательный элемент обычно подсоединяют к полотенцесушителю, в результате чего полы могут перегреться.

Также водяные теплые полы “забирают” высоту помещения из-за толстой бетонной стяжки. Кроме того, бетонная заливка делает всю конструкцию более тяжелой, поэтому иногда возникает необходимость в укреплении покрытий.

Требование к помещению

Так как конструкция имеет значительный вес, большую протяженность труб и множество соединительных узлов, то у монтажа системы есть свои особенности.

В результате укладку каждого слоя необходимо производить строго по инструкции. Но перед этим необходимо тщательно изучить все особенности подготовки помещения.

Теплые водяные полы наиболее часто используют в частных домах. Во многоэтажных зданиях они создают большую нагрузку на перекрытия, к тому же, не исключен риск затопления соседей снизу.

Также стоит учитывать, что контур с теплоносителем подключают к общей отопительной системе, которая наиболее часто не предназначена для подобных целей. В результате в вашей или соседней квартире могут появиться холодные стояки. В результате соответствующие органы крайне редко выдают разрешение на монтаж системы в многоэтажках.

В настоящий момент в новостройках нередко монтируют сразу две системы. Первая предназначена для стандартного отопления, а вторая специально для теплых полов.

Оптимальным решением является самостоятельный монтаж теплых полов еще на этапе возведения объекта.

При монтаже конструкции в готовом сооружении необходимо учитывать:

прочность основания;
размер дверных коробок. Минимальная высота должна быть как минимум 2 метра 10 сантиметров;
расстояние от пола до потолка, так как бетонная стяжка достаточно объемная.

Помимо этого, показатель тепла не должен превышать 100 Вт/м2.

Конструкция теплого пола водяного

В водяной теплый пол входит:

Насос

В систему управления теплым водяным полом входит насос, так как без принудительной циркуляции добиться равномерного протекания теплоносителя просто невозможно. Кроме того, это устройство помогает поддерживать постоянную температуру в системе.

Для теплого водяного пола используют только насосы центробежного типа. Они рассчитаны на разные режимы работы, соответственно для смены температуры теплоносителя устройство с различной скоростью проталкивает воду в контур.

Котел

Котел необходим для нагревания теплоносителя, но если пол подключается к центральному горячему водоснабжению, то в нем нет необходимости. Его обычно устанавливают для автономии.

Его отличительной чертой является рабочая температура, которая не превышает 45°С. На данный факт стоит обращать внимание, если система работает от газового котла.

Коллектор

Контуры, котел, насос и прочие элементы блока управления между собой соединяются с помощью фитингов. Таким образом появляется несколько контактов, швов и стыков. Риск появления протечек будет зависеть именно от их количества. Дабы минимизировать шансы появления бреши, используют коллектор. В его состав входит две гребенки, каждая из которых представлена трубой с отверстиями. Их диаметр варьируется от 8 до 12. Первая труба предназначена для распределения горячей жидкости по контурам, а вторая для сбора остывшего теплоносителя.

Теплый пол водяной. Возможные проблемы строительства автономного дома

О теплом водяном поле на нашем портале написано немало статей и создано множество тем, где пользователи делятся опытом его монтажа. Тем не менее, вопросов у начинающих застройщиков о том, что это за система, и какие плюсы и минусы у неё есть, остаётся немало. Чтобы не повторяться, советуем прочитать статью «Тёплый пол - советы и рекомендации по выбору» , где эксперты подробно рассказывают о базовых принципах работы и преимуществах этой системы поверхностного отопления.

Мы же попробуем взглянуть на теплый водяной пол с другой стороны и рассмотреть его как элемент, повышающий автономию загородного дома. Для начала разберемся с понятием «автономный дом» применительно к нашей стране.

Практика показывает, что автономный дом за границей и у нас — это две большие разницы как по подходу к его проектированию и строительству, так и к дальнейшей эксплуатации. Чаще всего начинающий застройщик представляет себе автономный коттедж как полностью независимый от всех внешних энергосетей. Проще говоря, дом оборудован инженерными устройствами, которые вырабатывают достаточно электроэнергии для питания всего оборудования в коттедже. Это может быть котёл, насосы, бытовая техника и т.д.

От бесперебойного электроснабжения полностью зависит «жизнь» современного дома.

Если, на крайний случай, воду можно добыть из колодца, дом отопить углём или дровами, то, условно говоря, если выдернуть современный коттедж «из розетки», то остановится вся «инженерка». Не рассматриваем частные случаи строительства полностью энергонезависимых домов, которые отапливаются печкой, а система отопления построена на гравитационном принципе работы, т.е. не нуждается в циркуляционных насосах.

Главный «подводный камень» для застройщиков, решивших уйти в «автономку», состоит в том, что солнечные батареи, гелиоколлекторы и ветряки, в силу дороговизны, не могут использоваться в холодных областях России, как единственные источники энергии.

Зачастую, просчитав стоимость строительства такой системы, например, на базе фотоэлементов, в которой «слабым местом» становятся дорогие аккумуляторы – их нужно менять через несколько лет, с учетом недостатка солнечных дней, пользователь понимает, что затраты никогда не отобьются.

Чем больше площадь дома, тем дороже перевести его на полностью автономное энергоснабжение.

Когда речь заходит о заграничном опыте, то многие думают: «вот у них…, а почему так у нас». Но, например, в Германии ветрогенераторы давно превратились в обыденность, а излишки электроэнергии, выработанной на «солнечной ферме», частник может продать электросетям. «Зелёная» энергетика «там» является дотационной, и государство всячески стимулирует её развитие, с каждым годом увеличивая выработку альтернативки. Большую роль играет и более мягкий климат.

В наших реалиях застройщик вынужден, в первую очередь, полагаться на себя. И, хотя число энтузиастов автономии растёт, а системы с каждым годом становятся доступнее, в большинстве случаев застройщиков интересует лишь частичное независимое энергоснабжение коттеджа. Т.е. возможность с комфортом переждать аварийное отключение электричества или аварию в котельной – зимой и при этом не замёрзнуть. В этом случае на первое место выходит связка автономный дом — экономичный дом , расходующий меньше энергии в случае форс-мажорных обстоятельств.

Исходя из этого, современный загородный дом должен быть теплоинерционным — т.е. его конструкция должна быть рассчитана таким образом, чтобы строение при обычной эксплуатации запасало энергию. Для этого стены, пол, перекрытия возводятся из материалов, обладающих большой массой, а также хорошей теплоёмкостью и теплоотдачей.

Хороший пример такого стенового материала — обычный полнотелый кирпич. Конечно, не всегда это возможно сделать (например, в каркасных домах). В таком случае теплый водяной пол становится одним из элементов системы, повышающей степень автономии загородного дома.

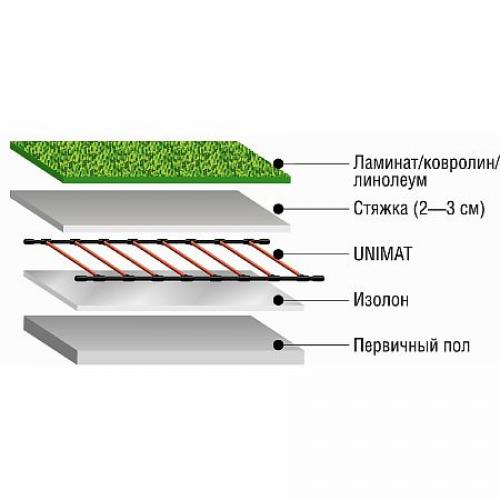

Технология укладки теплого пола в стяжку. Монтаж стержневого пола

Технология укладки стержневого тёплого пола схода с укладкой кабельных мат. Сначала делается планировка размещения полотна, и рассчитывается количество требуемого материала.

Стержневые полы продаются в комплекте, но иногда необходимо покупка дополнительных компонентов. Требуемая мощность вычисляется по аналогии с кабельными матами, которые мы рассматривали выше.

Укладка стрежневого пола состоит из нескольких этапов:

Подготовительные работы — определение места для термодатчика, очистка и выравнивание основы, размещение фольгированной подложки — эти работы выполняются также, как и при обустройстве любого электрического пола. Если пол планируется в стяжку, то периметр оклеивается демпферной лентой.

Монтаж стержней — стержневой рулон раскручивается на поверхности, расстояние между соседними полосами должно быть 50 — 70 мм. Длина одной полосы не должна превышать 25 м. Мыты к подложке фиксируются скотчем.

Подключение — на подготовленное место устанавливается термостат, к которому подключаются провода пола. Датчик, помещённый в гофру, размещается в штробу подложки и подсоединяется к регулятору, который в свою очередь подключается к источнику питания.
Обязательное условие — проводить тестовое испытание системы, перед следующим этапом работ.

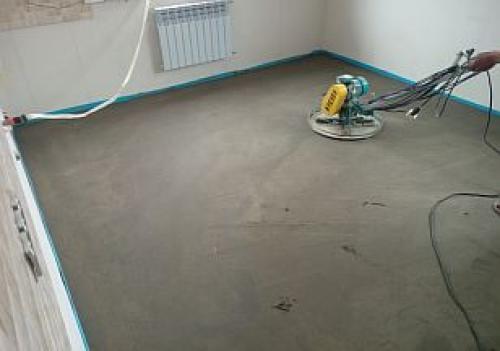

Заливка стяжки — это может быть бетонный раствор, сухие клеевые смеси, или сухая стяжка, толщина слоя 20 — 30 см.

Монтаж финишного покрытия — только после полного высыхания стяжки кладётся отделочный материал. При укладке плитки заливка стяжки не требуется, маты заливаются плиточным клеем.

Укладывать стержневой тёплый пол допустимо на старое покрытие. Принцип монтажа такой же, как при укладке термомат.

Источник: https://gorizont-pro.ru/novosti/tehnologiya-ukladki-tyoplogo-vodyanogo-pola-sfery-primeneniya-vodyanyh-teplyh-polov

Технология укладки теплого пола под плитку. Какой лучше выбрать электрический теплый пол под плитку

Электрические тёплые полы делятся на две большие группы: кабельные и инфракрасные. У кабельных полов нагревательным элементом является кабель, а у инфракрасных – композитные стержни или плёнка с нанесёнными на неё токопроводящими углеродными полосами. Кабельные полы поставляются либо в виде собственно кабеля, либо нагревательного мата. Нагревательный мат представляет собой кабель, прикреплённый с определённым шагом к основе. Основой, как правило, является сетка из стекловолокна, либо фольга. Перед покупкой нужно уточнять у производителя или продавца, с каким покрытием сочетается тот или иной продукт. Для плитки применяют оба варианта кабельных полов (кроме фольгированных, так как их монтаж не подразумевает прочного сцепления плит, клея и основания), а также стержневые. Инфракрасный плёночный используется с плиткой довольно редко.

Решения для каждого дома и любого бюджета

Электрические тёплые полы – универсальное средство для обогрева жилых помещений, их разрешается подключать к существующим системам проводок в многоквартирных домах

Выбрать

Теплые полы «Теплолюкс»

Нагревательный кабель. Это идеальный вариант, если ремонт помещения начинается с нуля, либо запланирован капитальный ремонт. Чтобы смонтировать такой теплый пол, нужно выполнить стяжку и уложить кабель в слой раствора толщиной 3-5 см. Преимущество кабеля заключается в том, что шагом укладки можно корректировать общую мощность обогрева. Например, для ванной комнаты, где высокая влажность, можно уложить кабель плотнее и тем самым усилить обогрев, а для небольшой комнаты без балкона, наоборот, сделать шаг шире и снизить мощность. Рекомендуемая мощность для жилых комнат при наличии основного источника тепла – от 120 Вт/м2. Для ванных комнат или холодных помещений – 150-180 Вт/м2. Рекомендуем рассматривать двухжильные кабели из-за относительной простоты укладки по сравнению с одножильными.

Нагревательные маты укладывают в тонкий слой (5-8 мм) плиточного клея. Таким образом, монтаж мата проще, чем монтаж кабеля, а главное – он почти не увеличивает высоту напольного покрытия. Если требуется уложить мат под углом или подогнать по форме площади, его можно разрезать, не затрагивая кабель. Оптимальная мощность мата – 150-180 ватт на 1 м²: это обеспечит равномерный и быстрый прогрев помещения.

Стержневой пол. Нагревательными элементами являются стержни из композитных материалов (наиболее распространены стержни на основе карбона), прикреплённые к мату с определённым шагом. Производители таких полов утверждают, что они весьма экономичны, так как прекращают потребление электричества, когда стержни нагреваются до определённой температуры. Монтируют стержневой пол как в стяжку, так и в плиточный клей.

Монтаж теплого пола водяного. Водяной теплый пол своими руками: схемы укладки, монтаж, стяжка, армирование

Сейчас мы рассмотрим условия при которых будет рационально монтировать тёплый пол, какие необходимые навыки вам потребуются, непосредственно сам процесс монтажа теплого пола.

Устройство тёплого пола.

Каждый из видов тёплых полов объединяет одно — под покрытие пола монтируют провода, плёнку или трубы. Монтируемые части служат как.подходят практически всегда и везде . Водяной тёплый пол преимущественно монтируют в частных домах. Более подробно мы рассмотрим тёплый пол, в котором установлены трубы.

Водяные системы полов бывают двух видов:

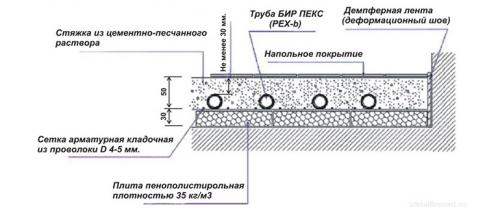

Бетонные (или мокрые) теплые полы. «Мокрым» полом этот вид называют потому, что в процессе установки трубы заливают цементно-песчаной смесью.

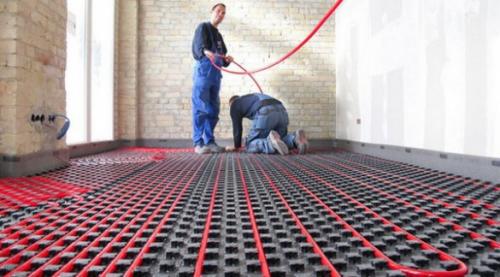

Легкие теплые полы. В этом случае трубы расположены в пазах пенополистирольной основы, либо основании из досок. Лёгкие системы устанавливают в помещениях, в которых нельзя сделать цементную стяжку.

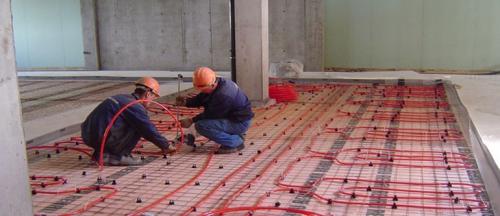

Мы будем рассматривать монтаж тёплого водяного пола.Установка данного типа пола достаточно легка, в том случае если у вас уже есть хотя бы базовые навыки установки систем отопления и немного опыта в строительстве. В ином случае, некоторые моменты монтажа следует рассмотреть с опытными строителями.

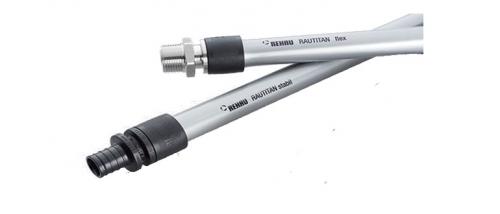

Какие трубы использовать для теплого водяного пола.

PEX или PERT. PEX — трубы, это трубы из сшитого полиэтилена. PERT — трубы, в их основе лежит армированный полимер. Из этих представленных вариантов, лучше посмотреть на PEX трубы. Они более эластичны, в отличие от PERT — труб. Так же у этих труб повышенная плотность сшивки (порядка 85 %). И именно поэтому, в отличие от PERT — труб, у них повышенный «эффект памяти». То есть после растягивания, PEX — трубы имеют повышенную способность к возврату в исходное состояние.Стандарт труб для отопления. Они имеют диаметр 16 , 17 и 20 мм. Толщина трубочной стенки около 2 мм.

При подборе труб в магазине советуем обратить внимание на марки Uponor, Tece, Rehau, Valtec. Можно отметить их высокое качество.

Коллекторный узел теплого пола.

Помимо труб для тёплого водяного пола, вам потребуется узел, отвечающий за распределение смеси для обогрева по трубам.

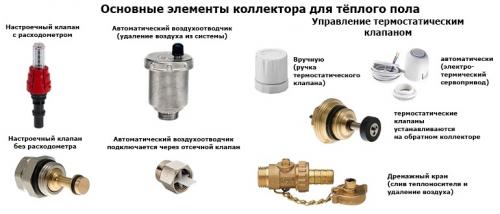

Основные элементы коллектора теплого пола

Составные части этого узла:

Настроечные клапаны с расходомером или без
Устройство для отвода воздуха (работающее в авто. режиме)
Коллекторы, имеющие клапаны балансировки
Вентили для прекращения подачи теплоносителя и устройство учёта расхода
Набор фитингов для присоединения отдельных частей
Кронштейны для фиксации
Так же необходим специальный коллекторный шкаф для размещения всех узлов устройства (обычно его располагают в какой либо нише)

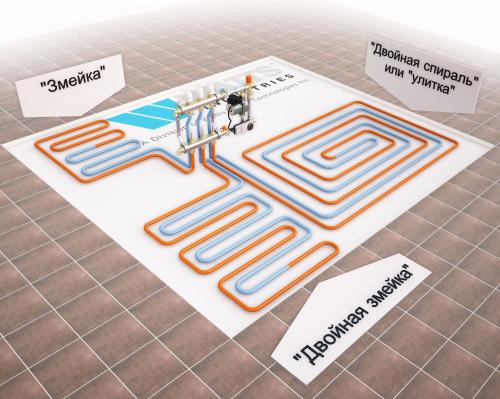

Схемы укладки теплого водяного пола

Во избежании множества ошибок в процессе установки пола, до начала работ следует нарисовать для себя схему прокладки теплового контура. Так же, если в последствие потребуется ремонт, то вы значительно упростите себе задачу.

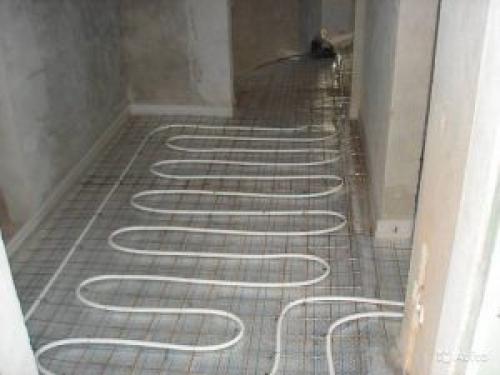

Укладка теплого водяного пола «змейкой». Это самый простой способ укладки трубы. Главный недостаток этого способа — достаточно большая разница температур на концах контура (от 5 до 10 градусов). Это обусловлено тем, что теплоноситель, проходя по трубе от начала и до конца существенно остывает.

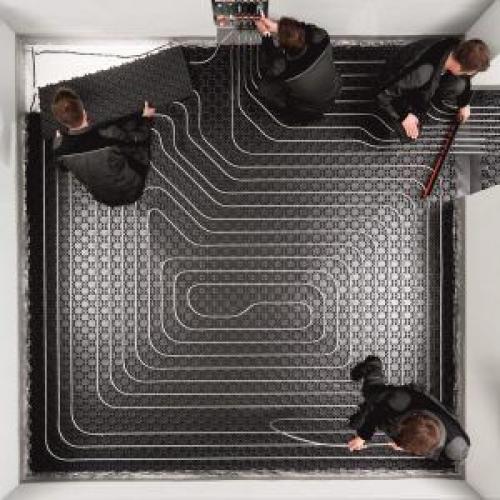

Укладка теплого пола «улиткой». Способ значительно сложнее в укладке, чем «змейка». Но зато в итоге температура пола на всей поверхности пола будет практически одинаковой
Комбинированный способ устройства теплых полов. Обычно края помещения выкладывают «змейкой», а основную часть «улиткой».

Для достижения приемлемого давления внутри труб следует соблюдать следующие правила:

Все используемые в работе трубы контура должны иметь одинаковую длину.
Один контур не должен выходить за границы одного помещения
Площадь пола помещения обогреваемого одним контуром составляет не более 40 кв.м.
В местах расположения мебели и сантехники контур не обязателен

Шаг укладки труб теплого пола.

Важный параметр — это «шаг» прокладки трубы. Его границы делают от 10 до 60 см. Это зависит от многих показателей:

При прокладке контура в помещениях со стенами выходящими на улицу, делают шаг от 10 до 15 см.
В помещениях без внешних стен, а так же в их центральной части делают шаг от 20 до 30 см.
В ванных, туалетах, банях и иных «прохладных» местах делают шаг 15 см. по всей площади

Как рассчитать длину труб для укладки теплого пола.

Для расчёта нужной длины труб контура теплого водяного пола нужно площадь обогреваемого помещения (кв.м.) поделить на шаг укладки (м). Так же надо добавить длину трубы до коллектора и размер изгибов.

Общая длина для труб диаметром 16 мм. от 70 до 90 м; для диаметра 17 мм, от 90 до 100 м; для диаметра 20 мм, около 120 м.

Пошаговое устройство теплого водяного пола.

Схема укладки теплого пола. Схемы укладки водяного пола

Технологическая схема обогрева напольного покрытия системой водяного пола включает: источник горячей воды, распределительный коллектор и теплоноситель в виде труб из меди или металлопластиковых труб.

Схемы укладки теплого пола

От схемы укладки зависит равномерность обогрева пространства

Источником горячей воды в малоэтажных домах являются котлы на твердом топливе, газе или жидком топливе и электрические котлы, а также централизованное теплоснабжение. Схема укладки труб для водяного теплого пола влияет на равномерность обогрева напольного покрытия. Применяется 3 схемы укладки труб: змейкой, улиткой и комбинированный.

Начало укладки трубы змейкой по периметру вдоль стены, на второй стене укладка трубы переходит в змейку, закрывая всю площадь пола, и возвращается к источнику тепла. В этом варианте одна половина пола прогревается горячей водой, а вторая охлажденной.

Способ укладки трубы зигзагом используют, если требуется отапливать участки пола с разной интенсивностью обогрева.

Укладка “Змейка”

Второй вариант укладки трубы змейкой выполняется от стены с теплоносителем трубой, сложенной вдвое: половина трубы – подача горячей воды, а вторая половина от противоположной стены – возврат остывающей воды к теплоносителю. Вторая схема змейкой равномерно обогревает напольное покрытие двумя трубами горячей и охлажденной воды.

Вариант укладки улиткой предусматривает сложенные пополам трубы проложить по спирали по периметру комнаты. Трубы необходимо укладывать вдоль стен, перемещаясь к центру пола комнаты.

Укладка “Улитка”

Этот вариант укладки также равномерно прогревает весь пол. Способ укладки труб в системе теплых полов по спирали применяется в комнатах, где требуется равномерный прогрев пола, причем пол у наружных стен прогревается интенсивнее, и эта схема укладки позволяет эксплуатировать котлы меньшей мощности с той же отдачей теплоносителя.

Для прогрева наружных стен угловых комнат применяют комбинированный вариант укладки, где трубы с подачей горячей воды проходят вдоль наружных стен. Если требуется интенсивнее прогреть пол у наружных стен, расстояние между трубами у стен уменьшается, а ближе к центру комнаты увеличивается.

Укладка водяного пола осуществляется на бетонное основание, деревянный настил и на плиты из полистирола.

Чтобы тепло сохранялось в напольном покрытии, на основание перед монтажом системы укладывается фольгированная подложка, стороной с фольгой в сторону пола.

Стыки рядов подложки заклеивают фольгированным скотчем.

Укладка системы водяного теплого пола позволяет равномерно обогреть площадь пола и уменьшить эксплуатационные затраты на источнике тепла.

Схема укладки водяного теплого пола прочерчивается в проекте с учетом материала основания. На схеме отражается место подключения к источнику горячей воды системы водяного пола, вариант укладки и расстояние уложенных труб от стен комнаты и между трубами.
