Вентиляция подвала частного дома из канализационных труб. Требования к обустройству подвала

02.12.2022 в 20:31
Содержание
  1. Вентиляция подвала частного дома из канализационных труб. Требования к обустройству подвала
  2. Вентиляция погреба диаметр трубы. Выберите правильную схему вентиляции подвала и получите сухой погреб круглый год
  3. Вентиляция погреба одной трубой. Естественная вентиляция
  4. Как правильно сделать вентиляцию в подвале частного дома. Как правильно спроектировать систему в частном доме
  5. Естественная вентиляция подвала. Организация естественного проветривания цоколя
  6. Вентиляция в погребе с двумя трубами. Схемы вентиляции погребов
  7. Вентиляция погреба из канализационных труб. Трубы для вентилирования подвала

Вентиляция подвала частного дома из канализационных труб. Требования к обустройству подвала

Подвальное помещение, как правило, есть в каждом частном доме. Многие обитатели частного сектора оборудуют в нем хозяйственные помещения, погреб, устраивают сауны, спортзалы, комнаты для отдыха, что требует обустройства сложной системы принудительной вентиляции.

Однако чаще всего подвал применяется для хранения продуктовых запасов, которые хоть и нуждаются в определенном микроклимате, но не требуют устройства принудительной вытяжки.

В этом случае вполне достаточно будет сделать естественную приточно-вытяжную вентиляцию.

Вентиляция подвала частного дома из канализационных труб. Требования к обустройству подвалаОтсутствие или недостаточная вентиляция погреба является главной причиной увеличения влажности и образования плесени

Тем не мене, чтобы обеспечить сохранность продуктов и правильное функционирование погреба, необходимо придерживаться некоторых правил в обустройстве этого помещения.

Рассмотрим их детальнее:

  1. Исключить попадание в подвал естественного освещения . В подвале не должно быть окон, допускается периодическое использование электрического освещения.
  2. Организовать благоприятный температурный режим. Для этого погреб обустраивают таким образом, чтобы одна из его сторон контактировала с наружной стеной дома.
  3. Обеспечить нормальный воздухообмен помещения , что обеспечивается наличием вентиляции.
  4. Поддерживать необходимую влажность помещения . Оптимальный показатель – порядка 90%. Этот параметр также зависит от вентиляции.
  5. Обустроить хорошую гидроизоляцию , чтобы исключить попадание в погреб грунтовых вод.

Из приведенного выше перечня требований к правильному обустройству подвала видно, что два из пяти необходимых условий обеспечивает вентиляция.

Но чтобы она эффективно функционировала и создавала оптимальный режим для хранения продуктов, нужно соблюдать определенные правила ее установки.

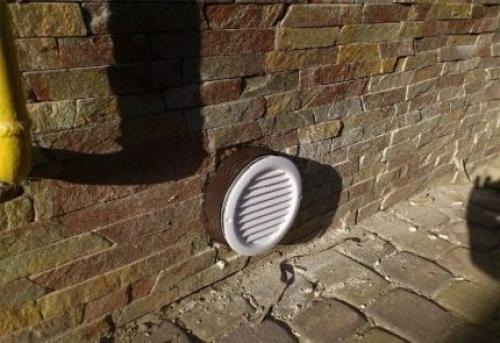

Вентиляция подвала частного дома из канализационных труб. Требования к обустройству подвала 01Самой элементарной системой вентиляции являются продухи, которые устанавливают в цоколе с противоположных сторон дома. Они подходят для подвалов малой площади с высотой потолка не более двух метров. Чтобы в погреб не попадал мусор, и не пролезли грызуны, отверстия закрывают решеткой

Недостаточное вентилирование помещения приводит к увеличению влажности и образованию плесени, избыточное может стать причиной излишней сухости подвала, что также неблагоприятно отразится на сохранности урожая.

Поэтому здесь нужно придерживаться правила золотой середины, но чтобы его соблюсти, важно сделать правильные расчеты, которые зависят от размеров и характеристики помещения.

Вентиляция погреба диаметр трубы. Выберите правильную схему вентиляции подвала и получите сухой погреб круглый год

Устройство вентиляции не очень сложная работа, выполняется полностью своими руками. Работу можно сделать не только в процессе возведения погреба, но и уже в построенном несколько лет назад. Если на стенах появляется влага и происходит порча заготовок, то нужна вентиляция погреба.
В статье рассмотрим принцип работы вентиляции в подвале частного дома и ее устройство.

Воздухообмен и микроклимат подвала

Без притока воздуха ни один подвал или погреб не смогут сохранить длительное время овощи, фрукты, которые хозяева заготовили на зимний период. Овощи «дышат», через стены подвала может поступать влага из-за слабой гидроизоляции стен.

В помещении погреба появляется влага. Этот неприятный момент может ликвидировать устройство вентиляции в помещении подвала.

На микроклимат погреба влияет:

  1. Температура грунта. В северных регионах стены подвалов необходимо утеплять;
  2. Глубина залегания грунтовых вод. При высоком залегании необходимо выполнять гидроизоляцию и дренажную систему .

Влажный воздух легче сухого одной и той же температуры. Поэтому влажный воздух всегда поднимается вверх и находиться вблизи потолка. Из-за этого вход вытяжной трубы монтируется в самой высокой точке.

Естественная или принудительная

Для получения оптимального микроклимата в погребе существует несколько вариантов обустройства вентиляции. В зависимости от региона, размера подвального помещения монтируют одну из следующих систем вентиляции:

  • естественная;
  • принудительная;
  • комбинированная.

Для решения вопроса,  как правильно сделать вентиляцию в погребе, рассмотрим принцип их действия.

Самая простая и недорогая в монтаже и обслуживании – это естественная вентиляция. Такую систему также называют приточно-вытяжной. Она состоит из двух труб. По одной в подвальное помещение поступает свежий воздух. А по другой, благодаря разнице давлений, сырой воздух поднимается вверх и выходит наружу.

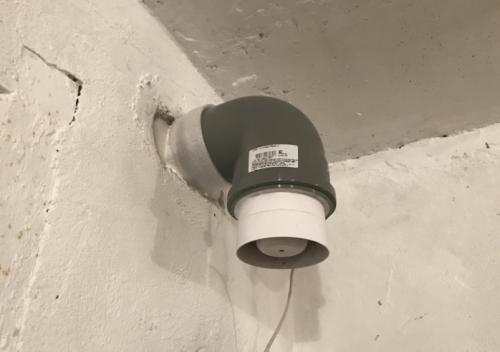

Вентиляция в подвале может осуществляться и принудительно. В таком случае устанавливается дополнительно вентилятор. С помощью него увеличивается объём прокачиваемого воздуха через подвальное помещение.

Вентиляция погреба диаметр трубы. Выберите правильную схему вентиляции подвала и получите сухой погреб круглый год

Комбинированный вариант вентиляции предполагает существование двух вариантов.

Какой же вариант вентиляции выбрать из перечисленных? Все зависит от размеров погреба и региона.

Если подвальное помещение не большое, то можно обустроить естественную вентиляцию и ее мощности будет достаточно. Но необходимо также учитывать, что естественная вентиляция хорошо работает только в холодный период года. При низкой температуре разница давлений в подвале и на конце вытяжной трубы самая большая. А значит и движение воздушных масс максимальное. Для южных регионов, если площадь погреба не большая, рекомендуется использовать комбинированный вариант.

Для подвала большой площади, при высоте потолков более двух метров, рекомендуется использовать принудительную вентиляцию.

Сухой погреб делаем правильную вентиляцию

Устройство вентиляции в погребе работает по довольно простому принципу. В одно отверстие вентиляции воздух поступает в подвал, а через второе выводится наружу вместе с влагой. Правильная работа зависит от пропускной способности каналов.

Вентиляция погреба диаметр трубы. Выберите правильную схему вентиляции подвала и получите сухой погреб круглый год

Работа вентиляции погреба зависит и от правильности монтажа обоих каналов. На какой высоте установить вентиляционные каналы над крышей подвала и над уровнем полов в погребе, от правильного выбора диаметров приточного и вытяжного каналов.

В случае если влага плохо удаляется, можно несколько увеличить диаметр вытяжного канала. Но никогда вытяжной канал вентиляции не должен быть меньше, чем диаметр приточного канала.

При сильно заглубленном погребе, «грязный» воздух может задерживаться в помещении, что крайне опасно для здоровья человека.

Еще одним важным моментом при монтаже вентиляции подвала является место монтажа каналов. Их нельзя размещать рядом друг с другом. Монтаж следует производить в противоположных углах помещения. В этом случае, свежий воздух, попадая в погреб, проходит через все помещение и вместе с застоявшимся воздухом покидает подвал.

Вытяжной канал устраивается обязательно выше конька погреба или на расстояние 1500-1800 мм от уровня поверхности засыпки подвала. Его нижняя часть находится ниже на 150-200 мм от отметки потолка погреба. Канал приточный опускается примерно на 200-250 мм от уровня полов подвала.

Как рассчитать диаметры воздуховодов

Чаще всего для дома строятся не большие подвальные помещения. Для них оборудуется естественная вентиляция. В таком случае очень важно правильно рассчитать диаметр трубы. Если использовать при монтаже трубу не того диаметра, то естественная вентиляция будет не эффективной.

Вентиляция погреба диаметр трубы. Выберите правильную схему вентиляции подвала и получите сухой погреб круглый год

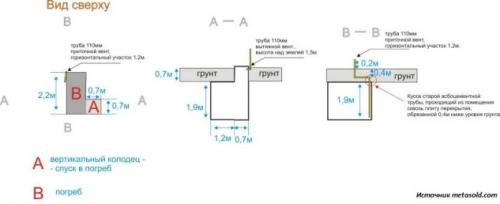

Расчеты, которые необходимо выполнить не сложные и сними, справится каждый. Итак, для определения диаметра трубы необходимо:

  1. Определяем площадь подвального помещения. Если подвал правильной формы, то просто умножаем длину на ширину: S=a*b. Если не правильной, то разбиваем на правильные фигуры, находим площадь каждой и складываем вместе.

Источник: https://gorizont-pro.ru/novosti/ventilyaciya-pogreba-s-dvumya-trubami

Вентиляция погреба одной трубой. Естественная вентиляция

Самым простым способом обеспечить в подвале оптимальную температуру и приток свежего воздуха является монтаж естественной вентиляции.

Погреб заглубленный на 1,3 м: 1 — люк в погреб; 2 — утепленное перекрытие; 3 — вентиляция; 4 — надстройка; 5 — жалюзийная решетка; 6 — отмостка; 7 — бутобетонная стенка; 8 — глиняный замок; 9 — битумная замазка

При обустройстве правильной вентиляции погреба естественным путем вы получите следующие преимущества:

  1. Невысокая стоимость конструкции. При монтаже естественной вентиляции вы тратитесь только на строительные материалы, которых для нее нужно не так уж много.
  2. Возможность монтажа системы не только в процессе строительства подвала, но и после его завершения.
  3. Простота монтажа. На то, чтобы создать в подземном хранилище систему естественной циркуляции воздуха, не нужно большого количества времени и усилий.

К недостаткам такой системы вентиляции в погребе можно отнести то, что с ее помощью не получится четко регулировать температурный режим. Кроме того, если снаружи будет такая же температура, как и в подвале, то циркуляция воздуха просто не будет происходить.

Правильное устройство вентиляции: 1 — приточная труба; 2 — вытяжная труба; 3 — утепление вытяжной трубы; 4 — психрометр и термометр для контроля температуры и влажности; 5 — регулировочные задвижки

Установка системы естественной вентиляции

Для того чтобы воздух в подвале циркулировал естественным путем, понадобятся две трубы. Материал труб может быть различным, в последнее время часто используются трубы из ПВХ – они недорогие, легкие и долговечные. Также вентиляционные трубы могут быть металлическими, пластиковыми и даже железобетонными. Сечение труб выбирается в зависимости от объема хранилища. К примеру, оптимальное сечение вентиляционной трубы в подвале площадью 6-8 м² – 120х120 мм.

Если вы собираетесь делать вытяжку в погребе с одной трубой, то ее сечение должно быть больше. Например, для того же подвала на 6-8 м² оно начинается от 150 мм. Использование только одной трубы возможно в случаях с небольшими хранилищами. При таком варианте конструкции в одной трубе располагаются сразу два канала – приточный и вытяжной. Каждый из них оснащается собственной заслонкой, при помощи которой регулируется интенсивность притока и оттока воздуха.

Как правильно сделать вентиляцию в подвале частного дома. Как правильно спроектировать систему в частном доме

Проектированием лучше заниматься на стадии строительства, когда есть возможность удобно расположить сборные элементы, определив для них место в техническом шкафу. Выход располагают на стороне, противоположной от окон, если они есть. При их отсутствии устанавливают впуск на стену либо перекрытие. Отверстие под него бурят во время возведения цокольного этажа . Сверлить отверстие необязательно. Его можно оставить в кладке. В опалубке фиксируют полую деталь нужной формы с правильными размерами, соответствующими параметрам клапана. Когда раствор схватится, эту деталь вынимают либо оставляют, если она не мешает дальнейшему монтажу.

В случае заглубления конструкции патрубок крепят в стене и отводят вверх через почву. Если уровень потолка выше нулевой отметки, отверстие просто закрывают решеткой. Она защищает корпус от проникновения грызунов и крупных насекомых. При таком расположении следует учитывать среднюю высоту снежного покрова. Снег не должен закрывать решетку, иначе вентиляция подвала в частном доме перестанет работать.

Что влияет на эффективность вентиляции

  • Сечения впускных и выпускных каналов. Их принимают одинаковыми, чтобы создать равномерный отвод и поступление. Проектировать разные сечения имеет смысл только в случае постоянного использования приточных устройств. Вытяжку делают уже. Следует учитывать, что при выключенном оборудовании будет отводиться небольшой объем газа. Чтобы лопасти не перекрывали отвод в отключенном состоянии, лучше использовать модель с поворотным механизмом. Она крепится на петлях и способна поворачиваться, как дверная створка.
  • Объем помещения и его естественный микроклимат .
  • Назначение погреба и требуемые параметры. Чтобы хранить пищевые продукты, нужна температура около 5-10 градусов. Если в цокольном этаже планируется устраивать спальню, кабинет или мастерскую, условия следует сделать более комфортными. На них влияет не только отопление, но и количество холодного воздуха с улицы. Чем больше сечение клапана, тем холоднее станет внутри при заморозках.
  • Температура внутри и снаружи либо мощность приточного оборудования.
  • Высота трубы и ее расположение. Тяга зависит от уровня над нулевой отметкой. Лучше вывести вытяжку на кровлю через внутренние помещения. Так на стенках не будет скапливаться конденсат, выпадающий от холода. Один из вариантов — утепленные внешние короба. Верхнюю часть размещают над коньком либо на значительном расстоянии от него. Если подвал стоит отдельно, вытяжку поднимают на 1,5 м над верхней точкой кровли. Повороты создают препятствия воздуху и замедляют его течение. Лучше сделать его прямым на всех участках.
  • Правильное размещение входа и выхода. Их нельзя ставить рядом. Линия между ними должна проходить по всей комнате. За пределами линии возникают «мертвые зоны». Движение в них отсутствует. Свежий поток туда не поступает, и старый пропитанный сыростью объем остается на месте. Чтобы сквозняк его вытолкнул, этот объем должен находиться у него на пути.

Естественная вентиляция подвала. Организация естественного проветривания цоколя

Самая экономичная и простая в обустройстве вентиляция подвала – устройство специальных отверстий в цоколе дома, продухов.

Наглядный пример устройства естественной вентиляции в подвале можно наблюдать в многоквартирных домах, где по периметру здания в цоколе устроены отверстия-продухи . Для частного дома делать её также лучше в процессе строительства, но вполне доступно вырезать отверстия в цокольной части стены уже готового здания.

Воздух поступает и выходит через отверстия в цоколе. Температура воздуха в помещении и вне его различна, это заставляет двигаться воздушные потоки, тем самым проветривая подвал.

Сложнее с циркуляцией летом, когда в отдельные периоды разницы температур нет, а воздух в подвале застаивается: в таких ситуациях нужен вентилятор. Единственный существенный недостаток конструкции продухов – зависимость циркуляции от ветра и осадков.

Требования к устройству продухов:

  1. Отверстия располагаются на уровне не менее 30 см от поверхности почвы.
  2. Размер отверстий в сечении обычно равный или кратный стандартному размеру одинарного простого кирпича.
  3. Чем больше площадь подвала, тем больше размер и количество продухов.
  4. Продухи оборудуются защитными решётками от проникновения животных.
  5. Для регулирования температуры и циркуляции на отверстия устанавливаются заслонки или задвижки.

Продухи в подвале считаются простейшей и самой недорогой системой проветривания, но не всегда такой вариант обеспечивает нормальное функционирование помещения.

Вентиляция в погребе с двумя трубами. Схемы вентиляции погребов

Для вентилирования подземных помещений можно использовать 1 из 3 схем:

  • классическая система с одной вытяжной трубой;
  • схема с двумя трубами – притоком и вытяжкой;
  • принудительный воздухообмен.

Вентиляция в погребе с двумя трубами. Схемы вентиляции погребов

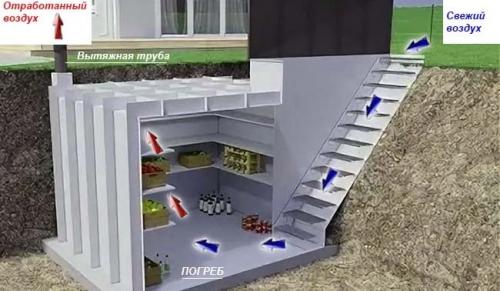

Однотрубная система вентилирования – свежий воздух попадает в хранилище через дверь

Выбор варианта зависит от конструкции подвала, его местонахождения и прочих условий. Показанная на картинке система с 1 воздуховодом применима для погребов с отдельным выходом на улицу. Как работает схема в холодный период года:

  1. Температура под землей всегда плюсовая (если подвал правильно построен). Более теплый и влажный воздух поднимается в верхнюю зону и уходит наружу по вертикальному каналу вытяжки.
  2. Холодные воздушные массы занимают его место – просачиваются через приточные отверстия в двери (люке), потом опускаются к полу погреба.
  3. По мере прогрева + увлажнения воздух начинает терять вес, поднимается и снова выбрасывается через трубу.

Важный момент. При однотрубной схеме вентканал должен устанавливаться на максимальном удалении от входной двери, у противоположной стены. Так обеспечивается полное обновление воздушной среды помещения.

Вентиляция в погребе с двумя трубами. Схемы вентиляции погребов

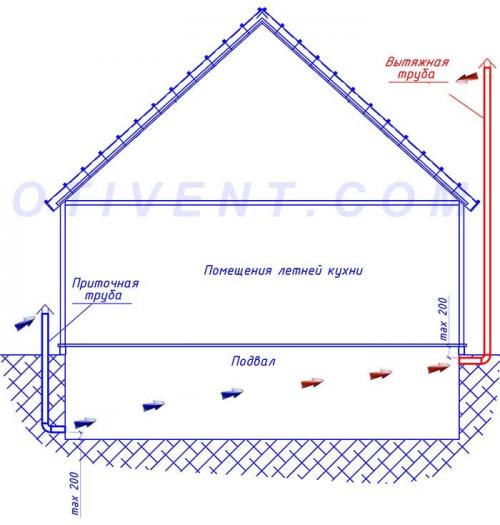

Схема вентилирования подвала летней кухни с наружным расположением труб

Система вентиляции с двумя трубами применяется в погребах без отдельного входа – под частными домами, гаражами и прочими хозяйственными постройками. Естественная циркуляция воздушных масс организована аналогично, только притоком служит второй вертикальный канал, опускающийся к самому полу. Холодный наружный воздух опускается по приточному воздуховоду, замещая уходящие на улицу газы.

Трубы располагаются в противоположных углах хранилища и выводятся двумя способами:

  • в земле снаружи здания;
  • прямо сквозь крышу, как показано на схеме вентиляции гаража с погребом и смотровой ямой.

В первом случае оголовок приточной трубы находится на уровне цоколя, вытяжную шахту лучше поднять на высоту 2 м (считая от заборного отверстия в подвале). Если здание окружено другими постройками и вывести второй канал негде, воздуховод прокладывается вторым способом – на кровлю. Конец трубы вытяжки поднимается над коньком.

Вентиляция в погребе с двумя трубами. Схемы вентиляции погребов

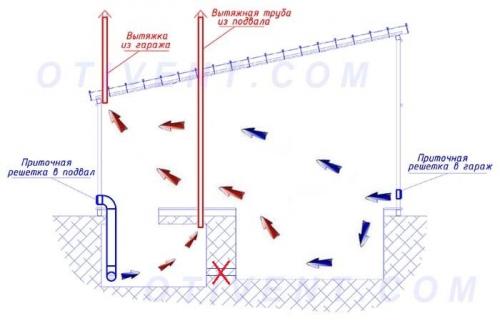

Схема расположения вентиляционных каналов и движения воздушных потоков в гараже. Переточную трубу между ямой и погребом ставить нельзя

Примечание. Производители готовых погребов из пластика либо бетона сразу предусматривают двухтрубную вентиляцию. Каналы выходят вертикально через потолок хранилища, люк закрывается наглухо.

Источник: https://gorizont-pro.ru/novosti/ventilyaciya-podvala-chastnogo-doma-trebovaniya-k-pomeshcheniyu

Вентиляция погреба из канализационных труб. Трубы для вентилирования подвала

При устройстве систем вентиляции в квартирах и частных домах применяются оцинкованные, эмалированные и пластиковые ПВХ каналы. Но для погребов перечисленные варианты не годятся – воздуховоды из оцинковки быстро заржавеют от влаги, а эмалированная сталь и ПВХ дорого стоит.

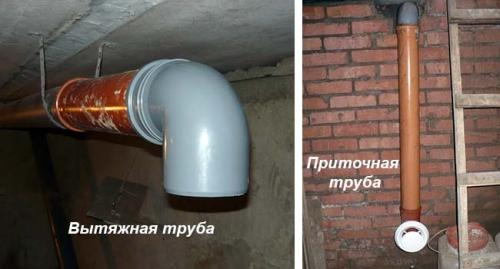

Вентиляция подвала частного дома из канализационных труб. Требования к обустройству подвала 08Слева на фото – вытяжной воздуховод из трубы внутренней канализации, справа – приток из трубопровода ПВХ

Приточные и вытяжные шахты в подвалах делаются из недорогих и влагостойких материалов:

  • из канализационных труб для внутренней разводки – полипропилен серого цвета;
  • то же, для внешней прокладки – оранжевый поливинилхлорид;
  • асбестоцементные трубопроводы.

Дополнение. Если в хозяйстве имеется труба Ø100—150 мм из черной стали, смело используйте ее при обустройстве вытяжки/притока. Подземный участок канала следует покрыть битумной мастикой, наружную часть окрасить за 2 раза любой стойкой краской, например, марки ПФ или НЦ.

Самый выгодный и удобный в монтаже вариант – канализационная труба для вентиляции из серого полипропилена. Материал дешевый, легкий, стойкий к любым химическим воздействиям. Дополнительный плюс – наличие готовых фасонных элементов, соединяемых с прямыми участками в раструб. К стенам воздуховод крепится штатными хомутами.
