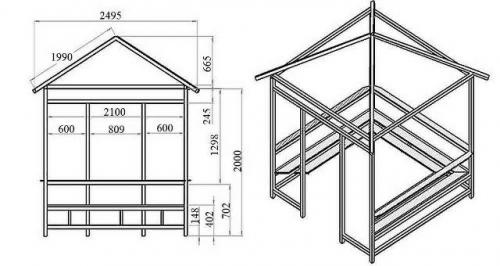

Чертеж беседки с размерами. Простые открытые беседки

Чертеж беседки с размерами. Простые открытые беседки

В начале, мы посмотрим, как сделать простую беседку открытого типа из разных видов материалов.

Первым делом необходимо составить эскиз и чертежи своей беседки, учитывая размеры участка. Потом, согласно чертежам, приобретается необходимое количество нужного материала. Чертеж, кстати, вы делаете именно для того материала, из которого будете строить.

Так же в эскиз вы добавляете будет ли у вас мангал с барбекю или печь.

Если вам не принципиален какой-то особенно «крутой» дизайн, то лучше всего делать беседку прямоугольной. Построить ее будет гораздо легче, чем многоугольную, да и разметки делать придется гораздо меньше. Отдельно делается чертеж фундамента. Где вы указываете размеры столбов, их высоту и глубину, на которую они будут вкапываться.

В чертеже крыши необходимо будет указать стропильную систему, крепление верхней обвязки, нижнюю опору для стропил и шаг между стропилами.

Для удобства проведения работ приложите к вашему проекту подробную схему монтажа технических узлов, указав варианты их крепления между собой .

Работы начинаются с установки фундамента. Для беседки хватит ямы глубиной до 80 см.

Выкладываем на дно слой песка, после чего выставляются опоры и бетонируются. При этом надо не забывать проверять уровнем их ровность, удаленность их друг от друга и уровень по высоте.

После этого делается нижняя обвязка и обустраивается пол из лаг. Для этого используются деревянные брусья. После того, ка сделан каркас пола можно выкладывать настил из досок. Далее делается верхняя обвязка и собирается каркас кровли. Потом он обшивается доской и перекрывается кровельным материалом.

Конструкция готова и можно переходить к ее ограждению. Вначале ставим горизонтальные брусья, которые будут играть роль перил. Потом ставим вертикальные стойки. Если вы решили сделать ограждение в виде деревянной решетки, то вначале делаете раму из бруса, а затем внутри нее набиваете уже саму решетку.

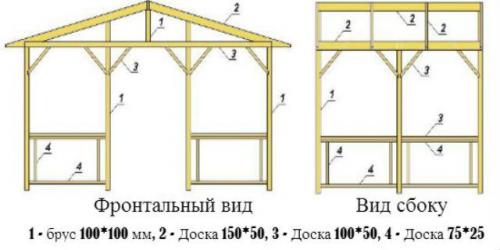

Ниже приведена схема сборки двухскатной беседки.

А здесь приведена схема фундамента:

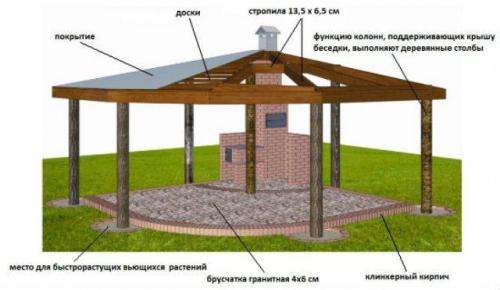

На этой схеме показано, как обустроить кровлю:

Можно сделать простую беседку не только из дерева но и из металла. Для этой цели можно использовать и алюминий, и простое железо. Соединения все делаются при помощи сварки.

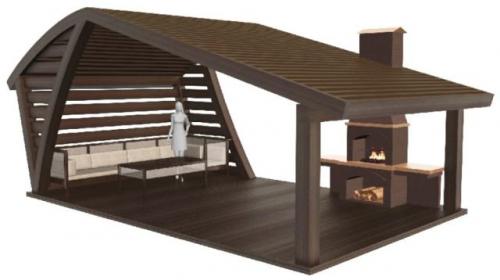

Если вы решили сделать открытую беседку с мангалом, то так же делаете эскиз, где необходимо указать, на каком месте своего участка вы будете её ставить. Это нужно для того, что бы впоследствии правильно подвести к беседке воду, а если имеется газ, то и его.

Такие беседки обычно заменяют летние кухни, поэтому к ее строительству нужно подходить с большей тщательностью.

Делая чертеж беседки необходимо отразить не только размеры будущей дачной постройки, а также расположение в ней камина или мангала. Дополнительно рисуется и схема фундамента и дымохода. Кроме того, в проект включается и сам мангал, форма жаровни, количество огневых точек и укладка камня по рядам.

Чертеж беседки 3х4. Проекты и чертежи беседок размером 3х4

Проект беседки 3*4 – возможно самый популярный вариант для дачи. Чертеж его найти очень просто, реализовать из дерева несложно, готовую конструкцию из металла, например, можно приобрести в магазине. При этом на такой площади с удобством размещаются 6 человек и остается место для разных функциональных приспособлений.

Проект беседки 3*4

Материалы для строительства

3*4 – достаточная площадь для экспериментов. Даже своими руками беседку по чертежу можно сделать из самых разных материалов.

• Дерево – конечно же, является фаворитом. Деревянные резные павильоны, бревенчатые «избушки», строгие чайные домики из дерева, не говоря уж о самых простых конструкциях для дачи – такие проекты наиболее популярны. Материал обладает малым весом, очень легко обрабатывается, имеет доступную стоимость и эстетически очень привлекателен. Форма и размеры садовой беседки могут быть самыми разными, тип – открытая, закрытая постройка, тоже реализуется любой.

Деревянная беседка

Чаще всего для сооружения на даче используется брус – строганный или профилированный. Первый вариант имеет четкую геометрическую форму, значительно облегчающую укладку. Профилированный брус чаще применяют для закрытых и полуоткрытых павильонов, так как его особенность – наличие пазов и выступов, позволяет получить стены очень высокой прочности и заметно улучшить теплоизоляционные их качества.

Беседка 3 на 4

Однако и для открытых конструкций брус подходит по тем же причинам: легкая укладка и малый вес.

• Металл – подходит для легких летних вариантов. Стальной каркас может быть разборным, что позволяет установить павильон летом и спрятать на зиму. В качестве отделочного материала используется поликарбонат, обычная ткань, полиэтилен, антимоскитная сетка. Для зимних домиков 3*4 м такой вариант не подходит.
• Камень или кирпич – чаще всего материал используют при сооружении полузакрытых или закрытых павильонов. Сооружение такое требует куда более тяжелого фундамента, так что обычно является более функциональным, чем обычная садовая беседка. Здесь устанавливают мангал, сооружают печь с камином, проводят отопление, если предполагается пользоваться постройкой зимой и так далее.

Количество материала зависит не только от площади, но и от стиля строения, высоты и формы. На фото – беседка 3*4 для дачи.

Чертеж беседки

Типы сооружений

12 кв. м – довольно большая площадь. По сути, это вполне просторная комната, могущая взять на себя роль своеобразной гостиной и каким-то образом комбинироваться с летней кухней. Однако такую же площадь может занимать и обычная площадка под тентом, предназначенная для летних посиделок большой компанией.

Беседка из дерева

В общем, все проекты разделяют на несколько видов:

• открытые – не предполагают остекления, устроены максимально просто, чаще всего с односкатной крышей. В некоторых моделях даже перила отсутствуют, например, шатровая конструкция на металлическом каркасе. Такая постройка сооружается по собственному или готовому чертежу. Как правило, фундамент требуется самый легкий;
• полуоткрытые – одна стена такого сооружения полностью отсутствует, остальные включают оконные проемы. Можно найти варианты, как с остеклением, так и без него. Такие беседки часто оборудуются мангалами;
• закрытые – обычно утепленные, здесь наличествуют и застекленные окна и двери. Если беседка 3*4 м своими руками будет использоваться и зимой, сюда проводят электричество и обеспечивают отопление. Окна устанавливают металлопластиковые, а стены утепляют. Закрытые павильоны обычно менее нарядны, чем открытые, но зато могут иметь более сложную конфигурацию и обустраиваются надежнее;
• комбинированные – часть постройки является закрытой, а часть – открытой, представляя собой подобие веранды.

Чертеж беседки 2х3. Беседка 2 на 3 метра для дачи

Небольшая прямоугольная беседка – распространенное явление на даче. В частности, речь идет о конструкции 2 на 3 м. Она вмещает в себя до 6 человек и при этом дает возможность свободно перемещаться от сидений к двери. Однако это далеко не единственная особенность беседки площадью 6 м².

Актуальность беседки 2 на 3 метра

Понятно, что беседка 2 на 3 метра в первую очередь защищает своих пользователей от непогоды.

Но прямоугольная форма и площадь 6 м² также задуманы неспроста:

1. Во-первых, небольшую прямоугольную беседку можно возвести в любом месте за исключением холма – рядом с деревом, вдоль ограждений или под открытым небом;
2. Во-вторых, строительство беседки 2 на 3 своими руками приветствует любые стройматериалы – кирпич, бревно, брус, еврошифер и т.д.;
3. В-четвертых, пространство 2 на 3 м само по себе небольшое, но зато пригодное для создания разных интерьерных направлений;
4. В-третьих, при возведении прямоугольной беседки короткой стороной к северу, уровень промерзания ее внутреннего пространства уменьшается в разы.

А если вдоль небольшой стены, смотрящей на север, будет простилаться печь, то о каком-либо промерзании вообще не может быть и речи.

Прямоугольная беседка имеет одно- и двухскатную кровлю. Вальмовый и полувальмовый варианты не актуальны, т.к. тематический проект не располагает большой площадью.

Разновидность беседки 3 на 2

Тематическая беседка в готовом состоянии представляет собой прямоугольник 2 на 3 м. Кажется, что параметры проекта выяснены.

Однако не стоит забывать об используемых стройматериалах, выбирать которые приходится в зависимости от сезонности:

• Открытая беседка – металлическая ковка, профилированный брус, профилированные трубы;
• Полуоткрытая беседка – кирпич, бревно, профилированный брус;
• Закрытая беседка – кирпич, пеноблок, бревно, профилированный брус, стеклопакет.

Причем готовую конструкцию независимо от сезонности придется завершить кровлей, для которой также придется использовать определенный стройматериал – еврошифер или поликарбонат. Если прямоугольная беседка 2 на 3 метра представляет собой открытый павильон, то ставку надо делать на прозрачный поликарбонат. Остальные проекты приветствуют еврошифер.

Цельные стены, возведенные из прочных стройматериалов, долго хранят тепло и пригодны к обшивке для улучшения теплоизоляции. Поэтому кирпич, бревно и пеноблок лучше использовать для возведения закрытой прямоугольной беседки.

Строительство беседки размер 2 на 3

Выяснив сезонность дачного сооружения, нетрудно определиться со стройматериалом и методом его возведения. В частности, речь идет о каркасном и традиционном домостроениях.

Каркасный вариант предлагает:

1. Расчистить участок;
2. Устроить облегченный фундамент;
3. Установить поверх фундамента нижнюю обвязку;
4. Возвести вертикальные несущие столбы из бруса или профилированных труб;
5. Установить поверх несущих столбов верхнюю обвязку;
6. Устроить выше верхней обвязки стропильную систему;
7. Обложить стропила обрешеткой и завершить последнюю кровельным материалом;
8. Отделать проемы между несущими столбами;
9. Установить окна и двери при необходимости.

Традиционное домостроение предлагает использовать бревна, кирпичи или шлакоблок. Соответствующие стены укладываются сразу поверх нижней обвязки и будучи готовыми представляют собой цельную прочную основу, которая устойчивее каркаса. И хоть последний быстро возводится и не требует сложного фундамента, беседка из цельных стен всегда надежней.

Для каркасной беседки подходят блочный и свайный фундамент. Тяжелую беседку с цельными стенами лучше устаивать на ленточной или монолитной подложке.

В завершение

Типовая прямоугольная беседка выдает свои положительные особенности во время возведения и эксплуатации – быстро возводится, не требует много стройматериалов, радует уютом. Поэтому она популярна среди дачников, которые не хотят тратить много средств на проект, но зато желают возвести прекрасное временное пристанище.

Чертеж беседки 4х4. Беседка 4х4: что учесть при планировании и строительстве

Беседка 4 на 4 ‒ удобный вариант строения для летнего отдыха на природе. При грамотном выборе месторасположения отлично впишется в пространство сада или вблизи дома на дачном участке. Беседка площадью в 16 кв.м считается средней по размеру. Но если разместить компактно мебель, то здесь может отдыхать до 15 человек.

Разберем по шагам, как самому с нуля собрать каркасную конструкцию таких размеров.

Пользователи также ищут:

• Беседка 3х3 своими руками

Идеи проектов беседок 4*4 с фото

В фотогалерее собраны готовые варианты открытых и закрытых беседок четыре на четыре из различных материалов, с интересными вариантами комбинирования материалов, способов отделки.

Чтобы правильно выбрать место, нужно учесть ряд рекомендаций:

1. Если постройка будет основным местом для приема гостей, проведения торжеств, семейных застолий в летнее время, то будет практичнее расположить ее недалеко от дома.
2. Когда беседка служит уютным уголком для отдыха, наслаждения тишиной и красотой природы, то лучшее место для ее монтажа ‒ это сад.
   При планировке стоит учесть, какой обзор и вид будет открываться из беседки.
3. Когда постройка будет ярким акцентом в ландшафте участка, ее нужно расположить так, чтобы конструкция была хорошо видна со всех сторон. Сделать это лучше у входной зоны, на границе сада или возле искусственного водоема.
4. В случае, когда к границе участка примыкает соседский дом, установлен высокий сплошной забор, беседку лучше расположить глухой стенкой к забору, а открытой стороной во двор.
5. Наличие мангала или барбекю внутри постройки также имеет важное значение при выборе места расположения. Поскольку дым от костра не должен быть помехой жильцам дома и их соседям.

Беседка в 16 кв. м отлично впишется в ландшафт даже небольшого дачного участка. Тип конфигурации конструкции стоит выбирать исходя из частоты, сезонности использования.

Проектирование: чертеж, схема

Создание проекта на бумаге позволит четко увидеть размеры и расположение каждого элемента, выполнить расчет количества материалов.

На чертеже получиться изобразить вид конструкции в собранном виде. Отличным помощником в создании проекта станут компьютерные программы, в которых можно создать беседку в формате 3D.

Ключевые элементы, которые нужно изобразить на чертеже:

• мелкозаглубленный столбчатый фундамент ;
• ростверк, к которому будут закреплены столбы;
• опорные столбы;
• нижняя, верхняя обвязки;
• готовый каркас;
• крыша;
• стены и тип обшивки.

Поскольку беседка будет квадратной формы, крыша чаще всего создается четырехскатная вальмового типа, реже односкатная.

Материалы для изготовления

При создании каркаса беседки самыми популярными материалами считаются следующие:

• дерево (брус, штакетник, доска);
• кирпич;

Для обшивки стенок применяются:

• штакетник;
• доска;
• металлические решетки, ковка .

Фото: собираем каркас из бруса

Для настила крыши чаще используются:

• рубероид;
• металлочерепица;

Большинство владельцев дач все же останавливают свой выбор именно на пиломатериалах. Беседка из дерева отлично впишется в любой стиль ландшафта, станет отличным архитектурным дополнением участка.

Чтобы деревянная конструкция прослужила дольше, и не начала деформироваться,, перепада температур, все ее элементы. Если внутри или рядом будет расположен мангал, то стоит еще и нанести слой антипирена ‒ это повысит защиту дерева от внезапного возгорания.
