Холодная кровля из металлочерепицы. Какого вида бывают профиля

Холодная кровля из металлочерепицы. Какого вида бывают профиля

Кровля из металлочерепицы изготавливается из проката толщиной 0,4-0,5 мм. Листу придается профиль методом холодного давления. Сначала формируется продольная волна, затем — поперечный рельеф. Изделия приобретают законченный вид, имитирующий разнообразную кладку из глиняных пластин. Потребитель сможет выбрать наиболее подходящий вариант для оформления жилища.

Расчетная таблица размеров профилей металлочерепицы.

Монтеррей . Классическая форма черепичного покрытия в финских традициях. Скругленные грани, невысокая волна, плавные изгибы — отличительные черты геометрии этого профиля. Разновидности — СуперМонтеррей, Макси.

Каскад. Профиль напоминает наплывающие друг на друга прямоугольные пластинки. Волны четко очерчены, грани прямые и строгие. Удобно стыкуется с ендовами или разжелобками, поэтому применяется для строительства сложных кровель. Разновидность — МаксиКаскад с удлиненной волной.

Испанская Дюна . Листовой материал производится в России в Подмосковье. Ширина элемента 540 мм, по продольным кромкам расположены паз и зацеп для скрытого крепления. Саморезы, вкрученные в монтажные отверстия, перекрываются сверху соседней деталью. Вода, не попадая в стыки или под крепеж, не вызывает коррозии. Изготавливают металлочерепицу под размеры ската. Разновидность — Андалузия.

Финнера . Модульный кровельный материал размером 705х1190 мм финского производства. Двухволновой элемент снабжен загибом на передней кромке для дополнительной защиты крыши от непогоды.

Адаманте . Металлочерепица с покрытием из матового ПУРАЛа имитирует средиземноморские глиняные кровли. Профиль с мягкой волной, цветовая гамма очень насыщенных оттенков. Разновидность — Кантри с полимерным слоем из полиэстера.

Холодная крыша. Основные слои

Монтаж холодной кровли начинается с устройства гидроизоляции. Некоторые специалисты считают, что данным слоем можно пренебречь и сэкономить время, деньги. Быть или не быть гидроизоляции? Разберемся по порядку:

1. Никакой мастер не даст 100% гарантии, что с кровлей ничего не случится. Природные катаклизмы, неправильная подготовка древесины, человеческий фактор в период строительства и эксплуатации могут привести к нарушению целостности кровельного покрытия в любое время. Как известно, облицовка обладает гидрофобным свойством, а значит, защищает подкровельное пространство от проникновения воды. Представим, что слой нарушился. Куда пойдет вода – на пол, затапливая перекрытие и чердак.
2. Удаление конденсата – еще одна задача гидроизоляции. В результате конвекции оседающий на нижнюю часть кровли пар будет выходить, а не задерживаться на древесине, ухудшая ее качество.

Нужна гидроизоляция холодной кровли или нет – ведутся активные споры специалистов на этот счет. Мы рекомендуем перестраховаться и всё же сделать защитный слой. Тем более, что приобрести мембрану можно совсем недорого.

Кстати, не следует использовать для гидроизоляции обычную пленку – влагу она не проводит, а значит, конденсат не сможет высвобождаться из чердачного помещения. В пирог холодной кровли включают мембраны, имеющие аналогичный полимерный состав, но оснащенные мелкопористой структурой.

Мембрану крепят к стропилам, давая возможность материалу немного провисать. Фиксировать гидроизоляцию следует брусками обрешетки, которая обеспечит необходимый вентиляционный коридор, через который будет удаляться пар.

Дальнейшее обустройство пирога зависит от выбора кровельного материала.

Устройство холодной кровли из мягкой черепицы. Кровельный пирог под гибкую черепицу

Мягкой черепицей покрывают строения с холодными чердаками и дома с утепленными мансардами, в конструкциях которых, безусловно, есть радикальные различия. В первом случае нет необходимости в использовании утеплителей, во втором – теплоизоляция является обязательной составляющей. Оба варианта требуют устройства сплошной обрешетки из обработанной антисептиком доски, листов влагостойкой фанеры или ориентированно-стружечных плит ОСП-3.

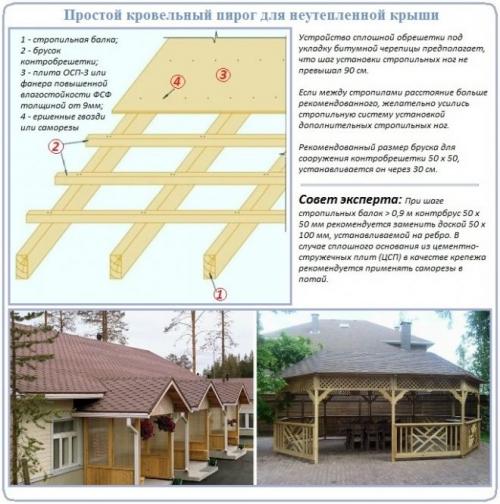

Простейший неутепленный вариант

Схема укладки мягкой кровли над неутепленным чердаком предельно проста:

• к стропильным ногам прибивается устанавливаемый поперек контрбрус. Рекомендованный размер бруска 50×50, крепится он двумя ершенными гвоздями к каждой стропильной балке. Шаг установки контрбруса зависит от шага между стропилами. Если расстояние стандартное 0,7-0,9м, брусок прибивают через 30см;
• плиты сплошной обрешетки укладываются на контрбрус в разбежку так, чтобы не было крестообразных соединений между ними. Края плит должны опираться на элементы контробрешетки. Крепят плиты через 15см ершенными гвоздями к бруску;
• настилается самоклеящийся гидроизоляционный ковер, укладка которого производится в зависимости от крутизны скатов. При наклоне 18º и более гидроизоляцией покрываются только скаты, конек, ендовы, зоны примыканий и проходов труб через крышу. Менее крутые кровли полностью укрываются изоляционным ковром;
• поверх гидроизоляционного барьера монтируется мягкая черепица.

Если сплошную обрешетку сооружают из доски, то необходимость в устройстве контробрешетки отпадает автоматически. Крепят доски сразу к стропильным ногам, укладывают с зазором между элементами в 3мм.

Устройство утепленной крыши

Пирог для утепленной кровли гораздо сложнее. Его конструкцию дополняет теплоизоляция. А раз она есть, то потребуется пароизоляционный материал, защищающий утеплитель от скопления влаги. Результатом увлажнения становится снижение изоляционных характеристик и сопутствующие ему процессы гниения с последующим разрушением. Еще нужна вентиляция, призванная удалять конденсат из-под кровельного покрытия, неспособного пропускать опасные для древесины капли самостоятельно.

Схема укладки слоев кровельного пирога для утепленной скатной крыши, предполагающей эксплуатацию мансарды, такова:

• с внутренней стороны стропильной системы непосредственно к стропилам степлером крепится пароизоляционная мембрана. Укладывается параллельно свесам полосами снизу вверх. В единое полотно полосы соединяются двусторонним скотчем;
• по устроенной пароизоляции опять же с внутренней стороны сооружается контробрешетка из бруска, шаг установки которого зависит от материала запланированной внутренней обшивки мансарды. Например, под обшивку гипсокартоном бруски обрешетки желательно располагать на расстоянии 40 или 60см;
• с наружной стороны крыши между стропильными балками монтируются вспомогательные распорки. Требуются они для удерживания плит утеплителя. Располагают распорки с шагом на 2-3см меньшим, чем высота теплоизоляционной плиты. Так нужно, чтобы теплоизоляция жестко зафиксировалась в созданных для нее отсеках, «расправившись» после легкого сжимания в процессе установки;
• в получившееся подобие сот помещается теплоизоляционный материал, толщина которого должна быть на 3-5см меньше толщины стропильных ног. Это необходимое условие для правильной вентиляции кровельного пирога;
• снова сооружается контробрешетка. Прибивается к стропильным ногам вдоль их направления, чтобы сформировались вентиляционные каналы – кровельные продухи;
• к наружной контробрешетке крепится сплошная обрешетка, поверх которой настилается дополнительный гидроизоляционный ковер;
• укладывается мягкая черепица.

Устройство холодной кровли из профнастила. Что такое холодная кровля и ее особенности

Холодная кровля – простая в исполнении конструкция, защищающая здание от атмосферных осадков. Этот относительно бюджетный вариант часто используется, как промежуточное решение для дальнейшего обустройства кровельного пирога с утеплителем, гидро- и пароизоляцией. Холодную кровлю в основном делают на хозпостройках, домах с нежилыми чердаками, беседках, летних верандах/кухнях. Для получения желаемого результата, нужно знать, из чего она состоит, какие материалы наиболее эффективны и какой технологии изготовления следует придерживаться.

Конструкция

В отличие от теплой крыши устройство холодной достаточно простое. Здесь главное учесть особенности используемого кровельного материала. Применяя такое современное покрытие, как, стоит позаботиться о наличии вентиляционного зазора. В противном случае из-за постоянного появления конденсата в подкровельном пространстве она будет самопроизвольно разрушаться, ржаветь. А на деревянных конструкциях стропил и обрешетки будет появляться плесень и грибок.

Холодная крыша дома предполагает монтаж стропильной системы, где применяется мембрана/полиэтиленовая пленка в качестве гидроизоляционного слоя. Следующим этапом обустраивается контрообрешетка, обрешетка и листы металлочерепицы или любого другого подходящего материала (профнастила, мягкой черепицы).

Устройство холодной кровли не требует использования утеплителя, пароизоляции. Для выведения влаги нужна лишь качественная вентиляционная система. Выходы должны быть под коньком, на скатах крыши. Сделать проект и организовать работу не сложно, если изначально грамотно произвести все необходимые расчеты.

Особенности монтажа:

1. Если холодная кровля – промежуточное решение, и будет в дальнейшем производиться утепление, то к выбору гидроизоляционного слоя нужно отнестись со всей ответственностью. Для обустройства мансарды оптимально применять пленочную мембрану на основе поливинилхлорида. У нее высокие показатели прочности, эластичности, нет ограничений относительно использования в разную погоду, соответствие противопожарным требованиям. Ее можно укладывать даже в один слой без потери эксплуатационных параметров.
2. В случае отсутствия в будущем теплоизоляции, подойдет гидроизоляция микроперфорированного типа. Ее в основном используют при монтаже холодной кровли. Если придется утеплять крышу, то без полной замены мембраны не обойтись. Иначе крыша жилого дома будет постоянно мокрой, а покрытие – ржавым.

Преимущества холодной крыши

Неутепленная кровля, которая состоит только из кровельного материала и гидроизоляционного слоя, имеет массу положительных характеристик. Особенно стоит отметить:

• возможность обустройства крыши своими руками;
• отсутствие серьезных финансовых затрат (в отличие от теплой крыши расход на материалы сокращается почти в 2 раза);
• быстроту монтажных работ;
• простую технологию монтажа.

Пирог холодной кровли

Холодную кровлю используют чаще всего, когда нет необходимости в теплой либо с целью сэкономить на материалах. В состав не утепленной крыши входят:

1. Стропильная конструкция. В данном случае не важны ни размеры стропил, ни форма, ни технология соединения их между собой. Здесь особое значение имеет угол наклона стропильных ног, оптимально он должен быть в диапазоне 14-65 °C. Так же важен шаг стропильных ног в зависимости от площади и от сложности кровли. В зависимости от используемого материала шаг стропил делают от 60 см до 1 метра.
2. Гидроизоляция. Этот слой необходим для защиты чердачного пространства от влаги. Применение нетканых рулонных материалов позволяет комплексно подойти к проблеме борьбы с конденсатом. После укладки полотна его фиксируют при помощи строительного степлера.
3. Контробрешетка. Монтируется она поверх гидроизоляции, за счет реек образуется пространство между полотном и кровельным покрытием. Следующим этапом будет установка планок и монтаж металлических листов.

При сооружении холодной кровли особое внимание следует уделить таким моментам:

1. Укладке гидроизоляционного слоя. Полотно нужно направлять горизонтально снизу вверх, где следующий слой перекрывает предыдущий минимум на 10-12 см. Такой простой прием позволит влаге быстро стекать вниз. Натягивать мембрану здесь не рекомендуется, между соседними стропилами прогиб должен составлять 1,5-2 см. Благодаря чему влага хорошо удаляется, пространство под металлическими листами существенно увеличивается.
2. Установке перфорированной полосы/мелкоячеистой сетке для свободного прохода воздуха. За счет использования перфорации исключается попадание на чердак летучих мышей, птиц, животных, а также насекомых. Главное, что при таком обустройстве холодной крыши воздух проникает беспрепятственно под листы профнастила, металлочерепицы.
3. Наличию дополнительных отверстий. Для обеспечения постоянной циркуляции воздуха под коньковой планкой нужно предусмотреть зазор между верхними листами металлочерепицы для выхода нагретого воздуха. Этот прием отличается высокой результативностью и простотой исполнения.

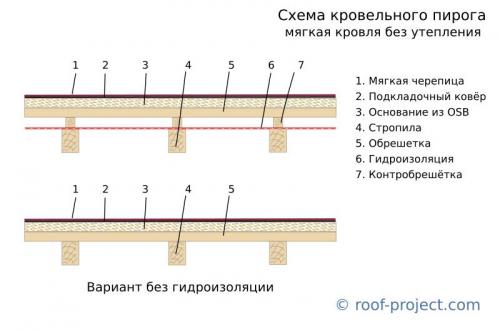

Пирог холодной кровли. Состав кровельного пирога

Современная крыша — это многослойная конструкция из материалов различного назначения.

Холодная кровля имеет такое строение:

• мягкая черепица ;
• подкладочный ковер из полимерных материалов;
• основание для укладки черепицы;
• обрешетка из обрезной доски ;
• стропила.

Мягкая черепица – верхний слой кровельного пирога. Выпускается в виде отдельных полос (гонтов) с фигурной нарезкой. В основе материала: стеклоткань, стеклохолст или картон, пропитанный битумом с различными полимерными добавками. Это придает материалу эластичность на морозе и снижает текучесть на жаре.

Нижняя часть самоклеящаяся, покрыта защитной пленкой. Верхняя – цветная гранулированная посыпка.

Правильно уложенная мягкая черепица образует герметичное покрытие, которое устойчиво к атмосферным осадкам, обладает низкой теплопроводностью и защищает от шума.

Подкладочный ковер — компенсирует неровности основания и служит дополнительным гидроизоляционным слоем для защиты основания от влаги при повреждении верхнего покрытия.

Состоит из стеклохолста или других полимерных волокон, которые пропитывают битумно-полимерной смесью и посыпают мелким песком с двух сторон, чтобы материал не склеивался при транспортировке и хранении.

Основание для укладки мягкой черепицы должно быть ровным и прочным. Для этого используют плиты ОСБ-3 или влагостойкую фанеру. Толщину выбирают в зависимости от шага стропил и снеговой нагрузки в регионе, в котором ведется строительство.

Обрешетка — выполняется из обрезной доски, толщиной 25 — 30 мм. Крепится непосредственно к стропилам или контробрешетке, служит основанием для укладки плит ОСБ-3 или фанеры.

Стропила являются основной несущей частью кровли. Их изготавливают из бруса или доски хвойных пород. Размер зависит от расчетных нагрузок и от типа крыши.

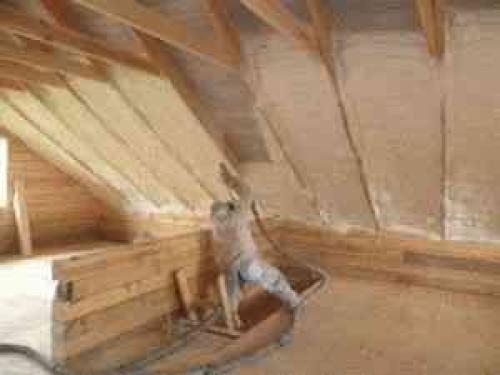

Как правильно сделать холодную крышу. Утепление холодной крыши дома

Холодный чердак (или мансарда), в принципе, можно назвать запасным жилым помещением, так как при необходимости крышу можно утеплить, тем самым расширив жилое пространство дома. Поэтому при желании утеплить крышу лишних проблем не возникнет: пирог холодной крыши – это базовый слой полноценного пирога, т.е. достаточно произвести укладку утеплителя на финишную отделку кровли крыши.

Что не менее важно – при утеплении холодной крыши не нужен слой пароизоляции, так как пар, образующийся внутри помещения, будет проходить сквозь утеплитель, попадая в подкровельное пространство. Так что рекомендуется провести обработку деревянных конструкций специальным составом, защищающий от гниения.

Также можно использовать пенополиуретан для утепления холодной крыши. Более того, рекомендуется использовать именно его. Такой утеплитель является лучшим по нескольким причинам:

• с его помощью пенополиуретана создается сплошной слой утепления, т.е. в кровле крыши будут отсуствовать щели, а также будут закрыты стропила;
• он не подвергается гниению, а также воздействию кислот и щелочей;
• он не огнеопасен.

К тому же пенополиуретан имеет отличные теплоизолирующие свойства. Но, к сожалению, и у такого замечательного материала есть свои недостатки – это высокая стоимость и необходимость специального оборудования (кстати, тоже не дешевого) для монтажа. Поэтому самостоятельно произвести укладку такого утеплителя Вы не сможете – придется обратиться к специалистам.
