Проекты беседок размером 3х4 для дачи. Подготовка

11.03.2022 в 07:06
Содержание
  1. Проекты беседок размером 3х4 для дачи. Подготовка
  2. Проект беседки 4 н. Беседка 3 на 4: подробности возведения
  3. Проект беседки 6 н. Как мы делали нашу беседку – шаг за шагом
  4. Беседка 3 на 4 из металла. Дачная беседка из профильной трубы – проще некуда
  5. Беседка 3 на 4 с односкатной крышей чертеж. Фундамент для беседки
  6. Чертеж беседки 3х4 из металла. Как сделать беседку из металла своими руками

Проекты беседок размером 3х4 для дачи. Подготовка

Проект беседки 3х4 в первую очередь нуждается в схеме. Её можно начертить самому, благо не многоэтажный особняк, или воспользоваться готовой планировкой.

Совет: если у вас сложности с начертательной геометрией обратитесь за помощью к специалисту или займитесь поисками подходящего вам проекта, которых предостаточно на нашем сайте, вы наверняка найдёте подходящий для ваших нужд.

План постройки

Имея схему-чертёж на руках можно приступать к расчёту материалов.

Статьи по теме:

  • Беседка 3х3 своими руками: чертежи и размеры
  • Беседка 4 на 4 своими руками
  • Беседка 3 на 3 своими руками

Материалы

У вас количество тех или иных изделий может и, скорее всего, будет отличаться согласно вашим желаниям и финансовым возможностям. Здесь же мы разберём примерный проект.

Итак, нам понадобятся:

Деревянный брус

  • Брусья с сечением 10 см на 10 см трёхметровой длины – 3 шт.
  • Брусья с сечением 10 см на 10 см четырёхметровой длины – 3 шт.
  • Брусья с сечением 10 см на 10 см длиной 2,3 м – 4 шт.
  • Брусья с сечением 10 см на 10 см метровой длины – 5 шт.
  • Брусья с сечением 5 см на 10 см двухметровой длины – 8 шт.
  • Брусья с сечением 5 см на 10 см трёхметровой длины – 7 шт.
  • Брусья с сечением 5 см на 10 см метровой длины – 2 шт.
  • Брусья с сечением 5 см на 10 см длиной 4,3 м – 2 шт.

Фото вагонки из граба светлых тонов

  • Вагонка – не менее чем 22 кв. м.
  • Шпунтованная доска – 12 кв. м.
  • Дюймовые доски для кровельных работ.
  • Рейки с сечением 2 см на 3 см.
  • Битумная черепица для покрытия крыши.
  • Мешок цемента марки М 400.

Вот примерный состав всего необходимого, корректируйте согласно вашим задумкам. Тем более что для стен, фундамента и крыши вы можете выбрать вообще другие материалы в целях экономии, цена которых будет ниже.

Инструменты

Для того чтобы всё выше перечисленное собрать в единое целое нам понадобятся:

  • Циркулярная пила для распила древесины под нужные размеры.

Проект беседки 4 н. Беседка 3 на 4: подробности возведения

Проект беседки 4 н.  Беседка 3 на 4: подробности возведения

Делаем простой проект: беседка 4 х 3

Если вы планируете обновить свой загородный участок, но не нет возможностей на дополнительные траты, можно попробовать соорудить самостоятельно небольшую конструкцию для отдыха. Самый оптимальный вариант, это беседка 3 на 4 для небольшого загородного дома.

Подготовка к работе

Перед тем, как приступить к работе, необходимо создать свой собственный проект беседки 3х4, который начинается с детального чертежа. Правильно, выполненный чертеж значительно облегчит все дальнейшие работы по строительству.

Некоторые готовые варианты чертежей, можно рассмотреть на фото:

Беседка 4 3: простой открытый вариант

Прямоугольная беседка 3 4: летняя открытая конструкция

Полуоткрытая конструкция

Полуоткрытая беседка с мангалом

Прямоугольная беседка 4 на 3, выполненная из бруса

Интересный вариант со ступеньками и резьбой по дереву

После того, как мы определились с выбором модели, можно приступать к расчету материала.

Как рассчитать материал

Приведем пример деревянной беседки для дачи 3х4, но это лишь предварительные примерные показатели.

Примечание. Приведенные расчеты помогут вам проконтролировать примерную стоимость будущего строения.

Для начала разберем набор деревянных брусьев:

  • 3 штуки 10х10 (3 м).
  • 3 штуки 10х10 (4 м).
  • 4 штуки 10х10 (2,3 м).
  • 5 штук 10х10 (1 м).
  • 8 штук 5х10 (2 м).
  • 7 штук 5х10 (3 м).
  • 2 штуки 5х10 (1 м).
  • 2 штуки 5х10 (4,3 м).

Калькулятор необходимого материала для беседки 3х4 для дачи.

Дополнительный материал

Для работы нам также понадобятся дополнительные материалы:

  • Кирпичи.
  • Мешок цемента М400.
  • Для крыши любой материал, можно черепицу.
  • 20 мм на 30 мм рейки.
  • 22 квадрата вагонки.
  • Доски для кровли.
  • 12 квадратов доски.
  • Саморезы.

Примечание. Ассортимент материала напрямую зависит от выбранного проекта и задумки.

Инструменты для работы

Для того чтобы полноценно выполнить все работы своими руками, нам понадобится определенный инструмент:

Этапы работ

Беседка 3 на 4 своими руками начинается с обустройства фундаментного основания (см. ). Далее, переходим к строительству каркаса, крыши и обшивки.

Несущее основание

Беседка 3х4 предусматривает строительство экономного столбчатого основания.

Проект беседки 4 н.  Беседка 3 на 4: подробности возведения

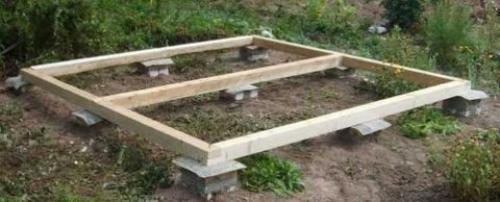

Заложить такой фундамент не сложно.

Инструкция по укладке:

  • Изначально делаем разметку на 12 свай с шагом 1 м.
  • Далее, копаем ямы, глубиной в 0,5 м.
  • Туда в 200 мм засыпаем гравия.
  • Заливаем тонким слоем бетонной смеси.
  • Делаем колонны из кирпича (2 на 2).
  • Все зазоры заливаются цементной смесью.

Примечание. Можно для свай использовать б/у кирпичи, чтобы сэкономить средства. Те дефекты, что будут на поверхности можно скрыть при помощи шпаклевки.

Переходим к каркасу.

Создаем «стены»

Проект беседки 4 н.  Беседка 3 на 4: подробности возведения

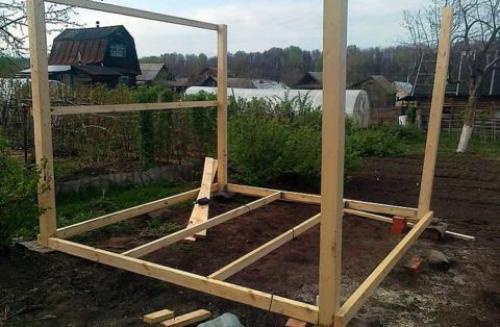

Беседка своими руками 3х4, каркас.

Проведение работ:

  • Строительство каркаса начинается с гидроизоляции пола. На столбы кладем слой рубероида.
  • Берем приготовленный материал (балки 3 и 4 метра и соединяем их в лапу, образуя прямоугольник).
  • Дерево (2,3 м) понадобится в качестве опорных столбов по углам.
  • Сверху делается по периметру диагональная связка.
  • Из балок (10 на 5) изготовляем перила.

Кровля

Проект беседки 4 н.  Беседка 3 на 4: подробности возведения

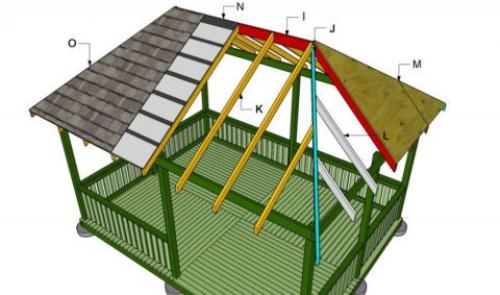

Схематический рисунок традиционной крыши.

Проведение работ:

  • Нам понадобится брус (10 на 10) и устанавливаем связки крестовины посередине.

Проект беседки 6 н. Как мы делали нашу беседку – шаг за шагом

Рассказ от постоянного читателя сайта Greensector.ru и автора роликов на нашем Youtube-канале Юрия Денисовича (Приморский край)

Когда встал вопрос о строительстве беседки, мы с семьей долго искали подходящую конструкцию. Пересматривали фото в интернете, пробовали рисовать сами. Задача была построить что-то просторное, большое, но при этом не загромоздить двор, скорее украсить, подчеркнуть его. Нашли один вариант – прозрачная конструкция беседки с вальмовой крышей, ее и решили взять за образец.

Проект беседки 6 н.  Как мы делали
нашу беседку – шаг за шагом

Каждый пролет решили от столба до столба сделать по 2 метра. В общем, беседка получилась следующих размеров:

  • Длина и ширина стен: 6х4 метра;
  • Высота от пола до кровли: 2,3 метра;
  • Кровля вальмового типа на 4 ската.

1. Устройство фундамента с расширительными швами под беседку

Под беседку отдали часть площади огорода, другого места не нашлось. Жалко было терять черноземный слой при устройстве фундамента, поэтому:

  • Под всю площадь строения вырыли котлован;
  • Чернозем из котлована переместили на соседние гряды;
  • В качестве подушки плиты заложили строительный мусор, который накопился на участке.

Глубина котлована получилась приблизительно 40 сантиметров, где 35 см подсыпка, остальное планировалось под бетон, плюс над землей он должен был выступать еще на 10 см.

Проект беседки 6 н.  Как мы делали
нашу беседку – шаг за шагом

По периметру будущего монолита сколотили опалубку (размер 6200Х4200 мм), а из обрезной доски толщиной 2 см и шириной 15 см по всей площади сбили прямоугольные ячейки приблизительно одинакового размера. После заливки и отвердения бетона доски оставили в качестве наполнителя швов.

2. Установка опорных стоек каркаса

На лесопилке заказали брус для стоек сечением 150х150 мм, его на всю беседку достаточно было 10 шт по 2.4 метра, чтобы самостоятельно отторцевать в размер. Брус получили струганный, шлифовали своими силами.

Проект беседки 6 н.  Как мы делали
нашу беседку – шаг за шагом

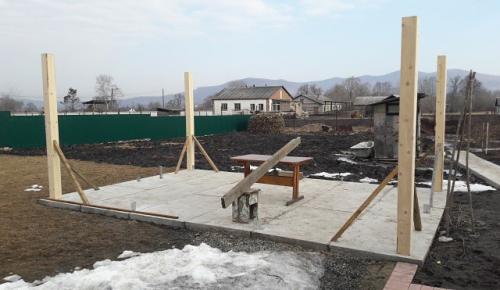

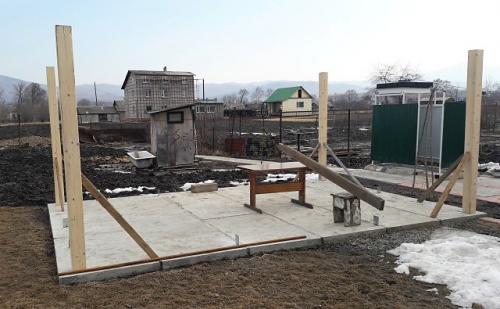

Порядок работ по установке стоек:

  • Сначала торцевали ручной циркуляционной пилой, чтоб получилось по 2.3 м, снимали с каждого края приблизительно по 5 см;
  • По плите выполнили разметку угловых столбов из расчета длина от края до края стойки 6000 мм, ширина – 4000 мм, точность контролировали замером диагоналей;

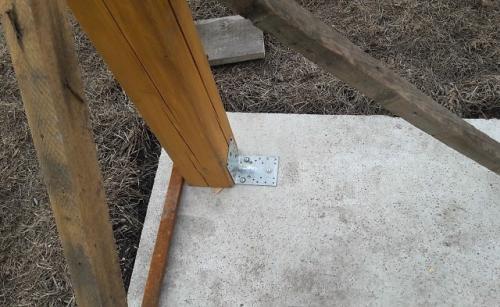

  • Брус к основанию крепили при помощи оцинкованного уголка с размером полки 100Х100 мм;

Проект беседки 6 н.  Как мы делали
нашу беседку – шаг за шагом

  • Дополнительно на каждый брус поставили временные распорки;
  • По периметру стоек с внешней стороны натянули нить и разметили положение промежуточных столбов, соблюдая шаг 2 метра;
  • Установили столбы и на один раз обработали для защиты лазурью марки «OSMO».

Проект беседки 6 н.  Как мы делали
нашу беседку – шаг за шагом

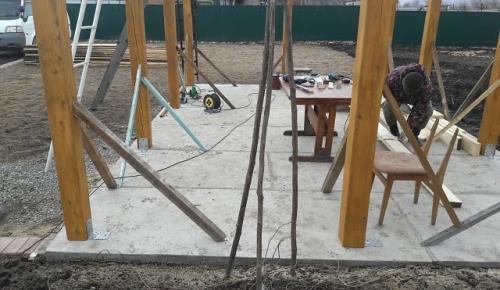

Поверх брусьев по периметру уложили обвязку доской 150Х50 мм, чтоб столбы укрепить, да и, вообще, эта доска в последствие стала опорой стропил вальмовой крыши.

3. Монтаж каркаса вальмовой кровли

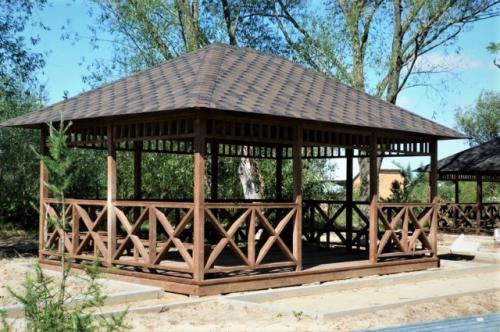

Четырехскатная крыша для беседки, одна из самых лучших в плане отвода осадков. Она имеет красивый вид и может быть реализована без установки дополнительных стоек для опоры стропил.

Проект беседки 6 н.  Как мы делали
нашу беседку – шаг за шагом

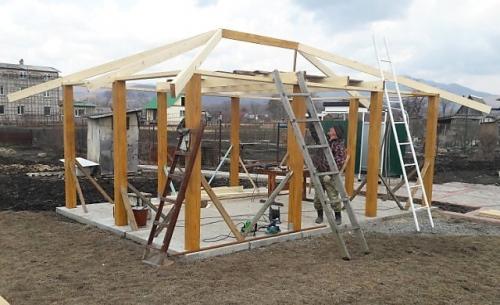

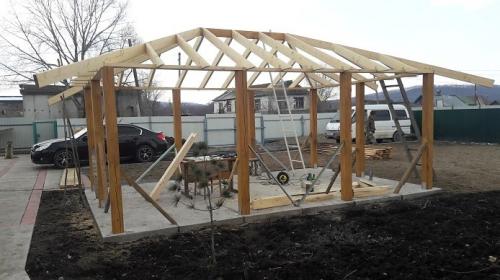

Для удобства работ на мауэрлат (обвязочную доску опорных стоек) кинули временный настил, чтобы можно было свободно перемещаться под пространством будущей крыши. В качестве материала для конька и стропил приобрели доску 150Х50 мм. Уклон, на вскидку, брали где-то 30-35 градусов.

Проект беседки 6 н.  Как мы делали
нашу беседку – шаг за шагом

Беседка 3 на 4 из металла. Дачная беседка из профильной трубы – проще некуда

Металлические постройки для отдыха отлично зарекомендовали себя благодаря множеству преимуществ. Скорость сборки, долговечность, невысокая стоимость, устойчивость к влиянию внешней среды делают их доступными большинству владельцев дачных участков, а беседки по типовым проектам стандартных размеров вы можете изготовить своими руками.

В этой статье мы расскажем про популярные виды сооружений и материалы для них, представим пошаговую инструкцию создания беседки из металлопрофиля.

Выбор оптимальной формы и размеров

Основной материал, применяемый в строительстве данной конструкции, представляет собой стальные трубы квадратного или прямоугольного сечения. За счет прочности металла нагрузка в постройке распределяется равномерно, имея при этом небольшой вес. Такой профиль удобно подгонять под нужные размеры, а внешний вид беседки будет аккуратным и оригинальным.

Если выбирать трубы для опор, то предпочтение стоит отдать квадратному сечению. Прямоугольный тип лучше приобрести для элементов, менее подверженных нагрузкам (обрешетки, ограждения).

Когда с подбором вида металлопроката вопрос решен, нужно определиться с формой и размерами будущей беседки.

В зависимости от того, какая геометрическая фигура взята за основу каркаса, выделяют несколько видов конструкций. Среди них:

  • квадратные;
  • круглые;
  • шести- или восьмиугольные;
  • прямоугольные.

Наиболее простая технология создания в первом и последнем случае, а вот чтобы получить правильный многоугольник, придется потрудиться, поскольку множество стыков по углам требуют повышенной внимательности.

Пользователи часто ищут :

  • Беседки для дачи из металла
  • Бытовка с террасой

Если же принято решение изготавливать шестигранную конструкцию, помимо установки опор по периметру рекомендуется закрепить еще одну стойку в середине каркаса. Это дополнение упростит обустройство крыши, создаст нужный угол наклона.

Беседка из профильной трубы имеет два варианта кровли: плоскую и скатную.

Первый тип подойдет для разборных построек, поскольку может не выдержать постоянных нагрузок в виде снега.

Для капитальных сооружений правильным решением станет обустройство одно-, двух- или четырехскатной крыши.

Также следует учесть, что угол ее наклона для большинства регионов колеблется в пределах 450, для южной части страны этот показатель не должен превышать 250.

Разборная и стационарная конструкции

Приступая к составлению чертежа, необходимо сразу решить: будет ли изготавливаться беседка закрытого типа или временное сооружение для летнего отдыха.

Ведь каждая из конструкций имеет свои особенности и преимущества использования:

  1. Разборная . Состоит из профильного каркаса, крышей служит тент, плотный полиэтилен либо пластик. Мало весит. Легко собирается за 2-3 часа. Время применения – с мая по сентябрь. Низкая цена материалов. Не нуждается в фундаменте. Компактная. Быстро монтируется на детали. Не занимает много места при хранении в разобранном виде. Эту беседку по силам собрать одному человеку. Детали можно сварить самостоятельно либо приобрести готовые элементы на заводе или в строительном магазине. Такой тип конструкции подойдет и для дачной перголы.
  2. Стационарная . Представляет собой полноценный садовый домик, предназначенный для круглогодичного использования. Это надежная защита от любых воздействий внешней среды. Срок службы неограничен. В дополнение к металлическому каркасу могут использоваться кирпич, дерево, камень. Заливка фундамента обязательна. Требует тщательной разработки проекта. В такую беседку можно установить мангал, печь или камин. Нет ограничений и в выборе дизайна интерьера. Но у такой постройки есть существенные минусы: высокая себестоимость проекта, длительный срок изготовления, чаще всего необходимо привлекать в помощь специалистов.

Для постоянного применения в семейном кругу достаточно будет построить небольшую стационарную беседку размерами 3х3, 4х4 м.

Ниже предлагаем краткие рекомендации по созданию такого сооружения вручную.

Подготовка необходимых материалов, инструментов

Кроме качества выполненных строительных работ, долговечность конструкции зависит от правильно подобранного сочетания материалов каркаса, крыши, пола, стен. Да и про эстетичный внешний вид беседки забывать не стоит.

Источник: https://gorizont-pro.ru/stati/besedka-3-na-4-svoimi-rukami-kak-postroit-besedku-3-na-4-svoimi-rukami

Беседка 3 на 4 с односкатной крышей чертеж. Фундамент для беседки

Сделать беседку 3 х 4 своими руками вполне возможно. Это позволит избежать масштабных расходов. При этом не рекомендуется браться за реализацию сложных проектов. Беседка 3 х 4 своими руками должна быть максимальной простой. И такая простота не будет означать неудобства или отсутствие внешней привлекательности.

Начинать строительство нужно всегда с фундамента . Поскольку речь идет о беседке, которая возводится своими руками, этот процесс надо представить поэтапно. Это даст наилучшее понимание его особенностей и позволит создать недорогой и прочный фундамент. Необходимо отметить, что беседка 4 х 4 своими руками или конструкция меньших размеров не будет слишком массивной. Поэтому, лучше использовать столбчатое основание. Оно выдержит массу постройки и простоит более полувека, не потребовав ремонта.

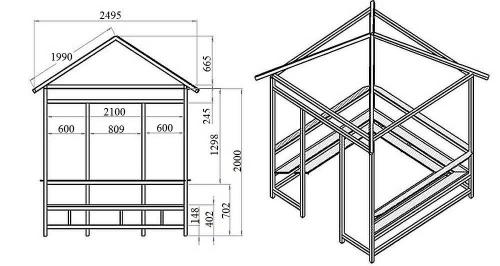

    Чертеж беседки 3х4 из металла. Как сделать беседку из металла своими руками

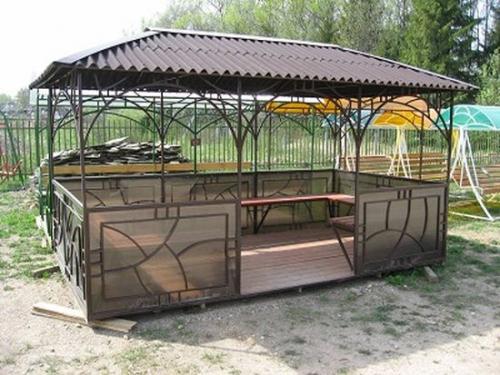

    Чертеж беседки 3х4 из металла. Как сделать беседку из металла своими руками

    В отличие от, беседки из металла на даче долговечны и будут радовать своих хозяев не один сезон. Не обязательно заказывать беседку у мастеров, можно построить сооружение самостоятельно. Однако спонтанно к этой затее приступать не стоит. Для начала нужно выбрать тип конструкции, обязательно произвести точные замеры и подобрать материалы из которых планируется беседка.

    Виды и способы сборки беседки

    Беседки из металла по форме обычно подразделяют на:

    Установить беседку не сложно. Есть два способа, которыми можно собрать и установить беседку из металла своими руками на дачном участке:

    Способ сборки беседки №1.

    После выбора места и покупки материала необходимо сделать разметку. После этого выкопать необходимое число ям и опустить в них трубы. Их следует забетонировать. Как только бетон высохнет, можно приступать к дальнейшим работам. Эти трубы являются основой и к ним приваривается вся остальная конструкция.

    Затем нужно сделать обвязку и уложить настил. Фундамент заливать не нужно. Пол можно забетонировать или выложить плиткой.

    Способ сборки беседки №2

    Для этого способа нужно залить фундамент. Каркас собирается отдельно. После того, как фундамент высохнет нужно перенести сборную конструкцию беседки и закрепить ее анкерами.

    И та, и другая технология сборки металлической беседки практична и надежна. Оба способа имеют и недостатки и достоинства. Если беседка из металла вам нужна только в летний период, то первый вариант идеально подойдет для этого. А вот если вы планируете утеплить ее и сделать пол, то без фундамента никак не обойтись.

    Методы соединения элементов конструкции

    Металлические детали, из которых впоследствии получится беседка, крепятся в основном с помощью сварки. Но такая беседка делается навсегда. А вот если строительство беседки планируется только на летнее время года, то части конструкции можно соединить болтами и периодически, по мере надобности, разбирать беседку. Разбирается и собирается такая конструкция очень быстро. Для хранения сборной беседки не потребуется много места.

    Чертеж беседки 3х4 из металла. Как сделать беседку из металла своими руками

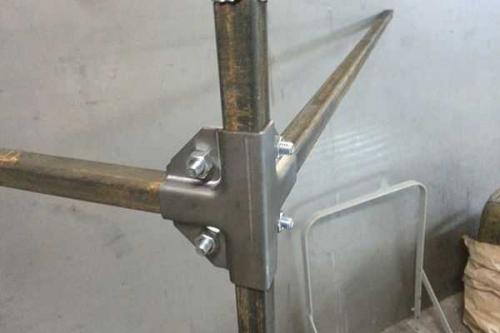

    Соединение профильной трубы с помощью болтов

    Из какого металла изготовить металлическую беседку?

    Выбор металла для беседки самая важная часть в строительстве. На рынке представлено огромное количество различных материалов. Не редкость, например, алюминиевая беседка. Как же не растеряться и выбрать металл, который прослужит долгое время?

    Есть фирмы, которые предоставляют готовые металлоконструкции для дачи. Можно рассмотреть вариант приобретения беседки для дачи металлические с поликарбонатом от завода. После покупки их нужно просто правильно собрать. Но можно закупить материал самостоятельно.

    Чертеж беседки 3х4 из металла. Как сделать беседку из металла своими руками

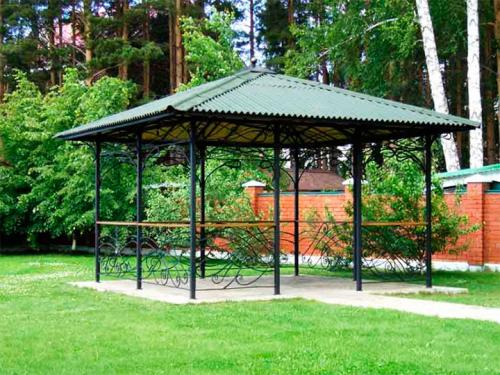

    Чаще всего беседки из металла делают из профильной трубы. Беседка из металлопрофиля для дачи оптимальное решение, когда стоит задача экономии бюджета. Слишком толстые трубы покупать не стоит, толщина стенок трубы должна быть примерно 2-3 миллиметра. Можно купить круглые трубы, но они должны быть не слишком толстыми.

    Профильные трубы

    Профильные трубы довольно дорогие, круглые стоят на порядок дешевле. Однако работать с ними сложнее. Если это первый опыт в строительстве, то лучше покупать профильные трубы.

    Круглые трубы нужно обваривать и желательно, чтобы шов был красивым и ровным.

    Стальные трубы намного прочнее. Они идеально подойдут для конструкции, которые не разбираются на зиму. А вот алюминиевый материал хорош для разборных беседок. Данный материал легкий и разбирать его будет легко. Но зато стоить такая беседка будет дороже.

    Можно, конечно, выбрать железо. Но неразборная беседка быстро заржавеет. Ее придется дополнительно окрасить.

    Кованые беседки смотрятся очень красиво. В данном случае лучше всего приобрести готовую конструкцию и просто собрать ее. Обычно беседки из кованых элементов стоят довольно дорого.

    Расчет материалов, которые потребуются для создания беседки

    Закупать материал для создания беседки из металла нужно обдуманно. В первую очередь необходимо произвести точные замеры и, основываясь на цифры, покупать материал.

    Чертеж беседки 3х4 из металла. Как сделать беседку из металла своими руками

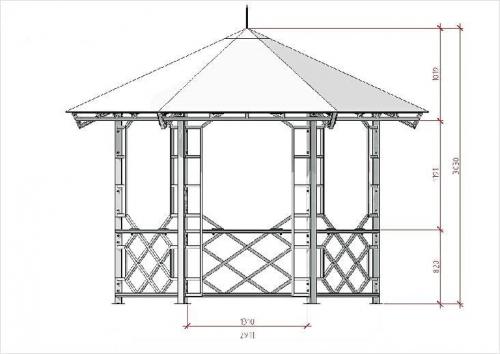

    Для стоек понадобятся профильные трубы следующего размера:

    Если крыша планируется из шифера и профлиста, то подойдут трубы размером 50×50 миллиметров. А вот если планируется крыша из черепицы или шифера, то профильные трубы должны быть размером 75×75 миллиметров.

    Перемычки можно сделать из тонкого профиля, примерно 20×30 миллиметров. Обязательно нужно заранее подумать об обшивке каркаса. Если он планируется из тяжелых материалов, то трубы должны быть толще.

    Чертеж беседки 3х4 из металла. Как сделать беседку из металла своими руками

    Материал, который потребуется для сооружения квадратной металлической беседки:

    1. Профильные трубы для обвязки;
    2. Профильные трубы для перемычек;
    3. Металлические полоски.
