Разводка электропроводки своими руками. Порядок действий

30.10.2022 в 14:13

Разводка электропроводки своими руками. Порядок действий

Разводка электропроводки своими руками. Порядок действий

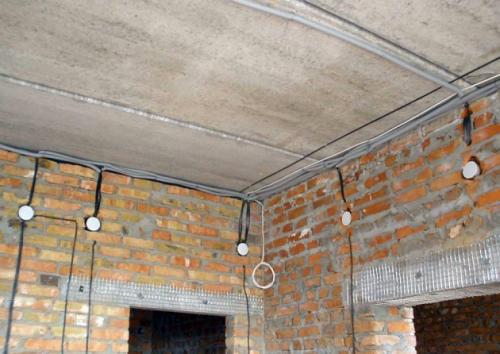

Разводка электропроводки в частном доме может быть сделана своими руками

Электропроводка в доме или в квартире осуществляется до начала проведения отделочных работ. Самое главное, чтобы стояли стены, перегородки, а также крыша, если дом находится на этапе строительства. Последовательность мероприятий следующая:

  • Определиться с типом потребителей – однофазные (220V) или трехфазные (380V).
  • Разработка схемы, а также расчет мощности электрических приборов, с подачей соответствующих документов и получением разрешения.
  • Закупка всех комплектующих, а также электросчетчика, электрических проводов и коммутирующих аппаратов.
  • Монтаж ввода, когда электрическое напряжение подается от столба к счетчику (распределительному щитку). Как правило, такие работы осуществляет организация, которая обслуживает электрические сети.
  • Установка в электрическом щитке всех автоматических выключателей и устройств защиты.
  • Прокладка в доме электрических проводов к местам размещения распределительных коробок, выключателей, розеток и светильников.
  • Монтаж контура заземления и его подключение.
  • Испытание внутренней электропроводки и оформление акта.
  • Эксплуатация электропроводки.

План действий может иметь незначительные отличия от вышеописанного, но особенности заключаются в том, чтобы получить разрешение от соответствующих служб. Как правило, подготовка документов и их оформление, а также получение разрешения, занимает длительный период, при этом технические условия действительные на протяжении 2-х лет. За этот период можно изрядно потрудиться, осуществив все подготовительные операции.

Разводка электропроводки в квартире. Основные типы разводки

Если вы решили, что правильная разводка электрики в квартире вам по плечу, то для начала необходимо выбрать подходящий для этого способ.

Существует три типа разводки:

  1. при помощи распределительных коробок;
  2. звезда;
  3. шлейф.

Через распределительные коробки

Это самый частый тип разводки. Электрический щиток располагается на лестничной клетке, а не в жилом помещении. От него входит питающий кабель, а в самом щитке располагаются счетчик и несколько выключателей (чаще всего 1-3). В каждой отдельной комнате электроснабжение осуществляется через распределительную коробку, располагающуюся при входе.

Звезда

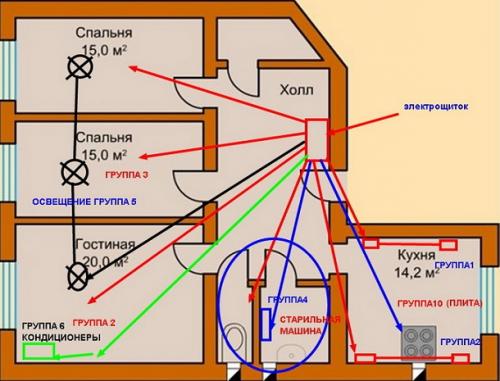

Каждая точка освещения или розетка располагаются на отдельной кабельной линии, заходящей в электрический щит, и зачастую имеют собственный автоматический выключатель.

Такая разводка дает возможность осуществлять полный контроль над каждым элементом цепи электроснабжения. Среди минусов для владельца – значительное увеличение количества необходимой проводки и трудозатрат, высокая стоимость довольно габаритного щита, что приводит к существенному удорожанию проекта.

Разводка электропроводки своими руками. Порядок действий 01

Разводка «Звезда»

Шлейф

Принцип схож со «звездой», но отличается тем, что на одном кабеле размещается не один элемент, а несколько. Проект обойдется дешевле предыдущего.

Редко можно встретить один из вариантов в «чистом виде». В каждом конкретном случае они смешиваются для достижения максимально эффективного результата.

Разводка электропроводки своими руками. Порядок действий 02

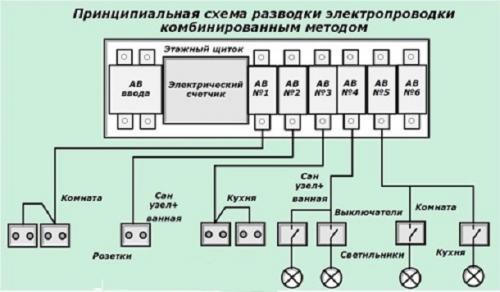

Комбинированный метод разводки.

Проводка в доме своими руками схемы. Последовательность работ

Проводку электрической сети в собственном доме производят до начала работ по отделке помещений. Коробка здания уже стоит, стены возведены и кровля на месте – подошло время подумать об электроэнергии.

Последовательность выполняемых работ такая:

  • Определение необходимого количества ах – однофазный ток (220 В) или нужно подключить трехфазный ток (380 В)
  • Создание электрической схемы, подсчет мощности будущих потребителей, подача документации в контролирующие органы и получение утвержденного проекта. Необходимо упомянуть, что не всегда вам разрешат заявленную мощность, чаще всего выделят до 5 кВт
  • Выбор комплектующих электросети, приобретение счетчика, электрических кабелей и автоматов необходимой мощности
  • Подвод энергии от столба в дом, эту работу самостоятельно выполнять нельзя, нужно пригласить специалистов энергопоставляющей организации, разместить в подходящем месте общий автомат и электрический счетчик
  • Закрепить распределительный щиток, провести в дом электричество
  • Укладка внутри дома кабелей, установка и подключение выключателей и розеток
  • Установка и подключение заземления
  • Проверка сети и получение акта

Но на каждом объекте есть свои особенности, начинать необходимо с изучения технических условий и проекта. Сначала нужно решить, какой нужен тип ввода, и определить какое количество электроэнергии будет расходоваться.

Подготовка и подача документов займет до полугода, лучше подавать их до начала строительных работ, на выполнение предоставляется 2 года. Этого срока, наверняка хватит, чтобы выгнать стены, и установить счетчик и автомат.

Проводка в доме своими руками с чего начать. Разводим электропроводку в частном доме своими руками

Еще совсем недавно, разводка электропроводки в частном доме выполнялась из алюминиевого кабеля сечением 2.5 мм². И этого было более чем достаточно для подключения холодильника, утюга или радиоприемника.

Однако время не стоит на меньше, и с каждым днем количество бытовых приборов в доме только увеличивается (кондиционеры, электрические печи и духовые шкафы, бойлера, котлы автономного отопления и так далее). В связи с этим значительно возрастает нагрузка на электропроводку, что может привести к ее выходу из строя с последующим коротким замыканием или даже возгоранием.

Проводка в доме своими руками с чего начать. Разводим электропроводку в частном доме своими руками

По этой причине при новом строительстве или выполнении ремонтных работ, в первую очередь необходимо выполнять новый монтаж электропроводки в частном доме. Для этого можно либо заказать услуги профессионалов, либо же выполнить все работы своими руками.

Во втором случае будет крайне полезно прочитать данную статью, поскольку в ней будет подробно описан каждый из этапов электромонтажа и представлены все основные требования, рекомендации и ограничения при выполнении данного типа работ.

Основные этапы монтажа электропроводки в частном или загородном доме

Проводка в доме своими руками с чего начать. Разводим электропроводку в частном доме своими руками

Согласно многолетнему опыту в выполнении электромонтажных работ, все работы можно подразделить на следующие этапы:

  1. Составление схемы электроснабжения (количество и место расположения розеток, выключателей, светильников и так далее).
  2. Определение места установки распределительного щитка.
  3. Разметка потолков, стен и полов под прокладку кабельно-проводниковой продукции и установку подрозетников и распределительных коробок.
  4. Штробление стен под скрытую электропроводку.
  5. Штробление стен под установку распределительного щитка (при установке внутреннего щитка).
  6. Высверливание отверстий под установку подрозетников и распределительных коробок.
  7. Монтаж трасс для крепления гофры (если прокладка кабельно-проводниковой продукции будет выполнятся в гофре).
  8. Прокладка кабельно-проводниковой продукции.
  9. Установка подрозетников и черновая заделка штроб.
  10. Расключение распределительных коробок.
  11. Монтаж контура заземления.
  12. Проверка сопротивления заземления смонтированного контура.
  13. Сборка и монтаж щитка.
  14. Проверка работоспособности всех розеток и выключателей.
  15. Монтаж и подключение розеток, выключателей и осветительных приборов.

Рассмотрим более детально основные этапы, для того чтоб монтаж электропроводки в доме был выполнен качественно и прослужит не менее 20–25 лет (именно такой минимальный срок службы медной проводки).

Составление схемы электроснабжения (проект расстановки розеток и выключателей)

При строительстве или капительном ремонте первый этап — эта разработка проектно-сметной документации. Этим должны заниматься специализированные организации с лицензией. В данной статье этот вариант не будет рассмотрен, поскольку цель данной статьи — представить подробное описание выполнение электромонтажа своими руками.

В нашем случае проект (схема электроснабжение) подразумевает определится с местами установки розеток, выключателей, бытовых приборов, осветительных устройств, щитка освещения и способа прокладки проводов (скрытый или открытый). Рассмотрим какие существуют основные рекомендации при разработке плана электроснабжения.

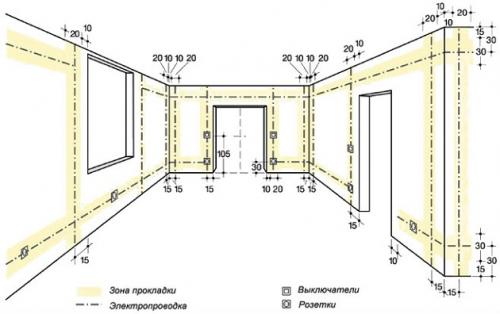

Основные рекомендации при составлении схемы электроснабжения частного дома

Проводка в доме своими руками с чего начать. Разводим электропроводку в частном доме своими руками

  1. Вся кабельно-проводниковая продукция в независимости от варианта монтажа должна выполнятся строго вертикально или горизонтально.
  2. Повороты кабелей должны выполнятся строго под углом 90°.
  3. Минимально расстояние от кабелей порталам, оконным и дверным проемам не должно быть менее 10–15 см.
  4. Оптимальное расстояние от уровня чистого пола до выключателей должно составлять 90 см (в соответствии с европейскими стандартами).
  5. Оптимальная высота расположения розеточных групп — 30 см от уровня чистого пола (за исключением розеток на рабочей поверхности в кухне, в ванной для подключения фена, бритвы, бойлера и так далее).
  6. Розетки рекомендуется размещать по обеим сторонам кровати или дивана.
  7. В местах установки телевизоров, количество розеток должно быть не менее 4 шт (2 шт для интернета и телевизионного кабеля и 2 для подключения телевизора и тюнера).
  8. Для больших коридоров и комнат рекомендуется применять проходные выключатели.
  9. Все мощные потребители (кондиционеры, электрические печи и духовки, бойлеры, котлы отопления и так далее) должны подключатся исключительно с распределительного щитка с отдельно установленной защитой.
  10. Оптимальная высота установки распределительного щитка — 1.5–1.7 м от уровня чистого пола.
  11. Запрещается прокладывать кабельно-проводниковую продукцию ближе чем 20 см к газовой трубе.
  12. Все металлические элементы и розетки должны быть обязательно заземлены.

Источник: https://detali-interera.ru-land.com/novosti/elektrika-v-chastnom-dome-neobhodimye-instrumenty-dlya-raboty

Разводка электропроводки в частном доме. План действий

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

  • Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
  • Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
  • Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
  • Ввод электрики от столба в дом .  Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
  • Установить щиток, завести электричество в дом.
  • Прокладка кабелей внутри дома, подключение розеток, выключателей.
  • Устройство контура заземления и его подключение.
  • Тестирование системы и получение акта.
  • Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно  определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Электропроводка в квартире своими руками: пошаговая. Когда необходимо менять проводку

Конечно, новая проводка потребуется в только что сделанной квартире, но покупка нового жилья – это не единственная причина, когда стоит задуматься о смене проводки.

Также обратить внимание стоит на то, как сегодня подключены электроприборы в уже имеющейся квартире, в которой электросеть размещалась по установленным ГОСТам. Ведь тогда не было расчёта на то, что совсем скоро появится столько электроприборов, которые будут постоянно использоваться, и им постоянно не будет хватать розеток.

Из-за этого недостатка в доме начинают появляться удлинители и новые линии поверх стен, что не только эстетически неприятно, но и может быть опасно, если подключать много техники сразу. Особенно это касается тех ситуаций, когда используются тройники или даже сразу несколько тройников, подключающихся друг к другу и к одной несчастной розетке. Такие нагромождения – прямая дорога к короткому замыканию и пожару.

*(Появления подобной картины в доме — яркий намёк на то, что проводку пора менять).

Или же может возникнуть иная проблема – алюминиевые провода. Такие, в целях экономии, нередко использовались при строительстве многоэтажек, когда на их возведение несколько лет назад был особый бум. Алюминий неплохо проводит электричество, но у него есть пара серьёзных недостатков:

  1. Алюминий слишком мягкий. То есть его очень легко деформировать при внешнем воздействии, он может и вовсе сломаться. А ремонт по тем же причинам произвести непросто, так как не получится нормально поменять только участок.
  2. Химические реакции. Когда по алюминию постоянно проходит ток, это провоцирует электрохимические реакции в проводах, которые повышают их хрупкость. И через 15–20 лет, что очень небольшой срок для электропроводки, провода могут стать настолько хрупкими, что в них начинают появляться внезапные обрывы. А если попытаться починить провод и сделать новые скрутки, ничего не получится – провода будут ломаться в руках.
  3. Коррозия. Алюминий не настолько устойчив к влажности, как хотелось бы, а потом даже небольшое количество воды приведёт к электрокоррозии. И даже если снаружи провода будут выглядеть целыми, внутри они могут быть уже настолько испорчены, что даже небольшая нагрузка заставит их ломаться или искрить.

*(Чтобы проводка прослужила как можно дольше, лучше выбирать медь, а не алюминий)

Подводя вопрос с алюминием к итогу: если проводка сделана из этого металла, его лучше полностью заменить на медь, которая в разы надёжнее. Конечно, медь, благодаря своим свойствам, стоит дороже. Однако, проводка делается не ежегодно, а раз на несколько десятилетий, поэтому здесь можно не экономить.

Разводка электрики в частном доме своими руками. Составление схемы

По закону частному лицу государство гарантирует упрощенное подключение к электричеству жилища при условии, что его электросеть будет потреблять не более 15 кВт мощности. Если в планах нет применения теплого пола или мощного бойлера на электропитании, то этих киловатт в большинстве случаев хватает с избытком. Можно даже использовать скважинные насосы и маломощный слесарный станок в гараже.

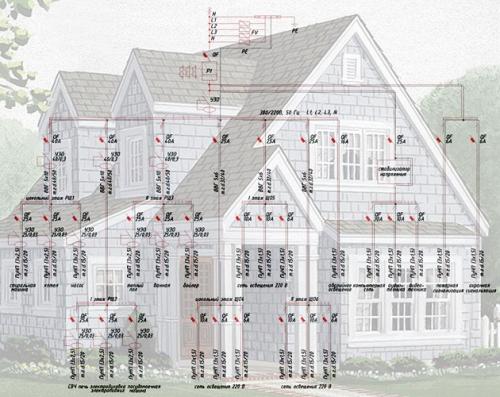

Типичная схема электропроводки в доме

Упрощенный порядок электрификации дома предполагает:

  • подачу документов на подсоединение к сетям с указанием планируемой к потреблению мощности;
  • получение техусловий (сколько киловатт в итоге выдадут и с какого столба);
  • подготовка и согласование электропроекта коттеджа (при необходимости);
  • выполнение монтажа проводки и электрооборудования;
  • получение актов о соответствии внутридомовой электроэнергетической системы проекту и ввода ее в эксплуатацию;
  • подписание договора электроснабжения со снабжающей компанией.

Если новый потребитель (объект) укладывается в 15 кВт, то во многих снабжающих организациях при запросе ТУ даже не требуют электропроект здания. Они просто ставят на вводе ограничитель по мощности. В результате больше оговоренного в договоре и техусловиях объема электроэнергии получить из сети все равно не выйдет.

А что происходит в доме – это проблемы его хозяина. При этом всю нужную документацию по проводам от трансформатора до вводного шкафа они готовят сами.

Однако многие поставщики электричества продолжают при выполнении подключения привычно по-старому требовать проект электроснабжения коттеджа. В этом документе указывается схема электропроводки дома с обозначением месторасположения всех розеток, выключателей и приборов освещения. В любом случае его рекомендуется делать, чтобы четко понимать план разводки проводов по зданию и их необходимый метраж.
