Устройство кровли из металлочерепицы. Как выбрать металлочерепицу для конкретных целей?

Устройство кровли из металлочерепицы. Как выбрать металлочерепицу для конкретных целей?

От выбора металлочерепицы зависят не только облик дома или иного здания, но и эксплуатационные характеристики кровли, ее способность противостоять глыбам снега, сильному ветру. Чтобы не сожалеть о потраченных деньгах и не заниматься постоянно ремонтом, при покупке важно учитывать конкретные параметры.

Толщина листа

Необходимо учитывать толщину не только общую, но и именно металла. Рекомендованный минимум — 0,4 мм. Чем этот параметр меньше, тем быстрее черепица проржавеет насквозь. К тому же ее легче повредить даже при падении веток на крышу.

Тип профиля

Он определяет внешний вид кровли. Можно выбрать практически гладкую модификацию или предпочесть вариант с явно обозначенными волнами.

При всем многообразии в каталогах почти всех производителей можно найти следующие виды:

1. Монтеррей. Отличается выраженным сходством с традиционной керамической черепицей. Отсутствуют острые грани и углы.
2. Каскад. Кровля в собранном виде будет напоминать шоколадную плитку. Волны четко прорисованы.
3. Андалузия. В отличие от иных видов черепицы, этот при монтаже необходимо ориентировать по горизонтали.
4. Модерн. От Монтеррея отличается четкими линиями.
5. Джокер. Гребень — округлый, волна — правильной формы.
6. Шанхай. Характерная особенность — волна с высоким гребнем.

Высота профиля

Лучше обращать внимание на образцы с высотой 50–80 мм. У них выше несущая способность, они более устойчивы к механическим нагрузкам.

Размеры листа

Рабочая ширина находится в пределах 1000–1100 мм, максимальная длина — 6 м. Здесь важно правильно провести расчеты с учетом размеров крыши, чтобы минимизировать количество отходов.

Расстояние между волнами

Расстояние определяет не только внешний вид будущей кровли, но и шаг обрешетки. Большая часть производителей предлагает модификации с шагом поперечной волны 30, 35 и 40 см.

Цвет

Все зависит от личных предпочтений собственника здания. Можно ориентироваться на стиль объекта, цвет стен. Но не стоит забывать, что темная крыша сильнее нагревается. Это особенно актуально для южных областей и республик.

Тип покрытия

Полиэстер не выдержит постоянных контактов с химически активными компонентами. Пластизол лучше не использовать в районах, где жарких дней больше, чем прохладных.

Покрытия Пурекс, ПВДФ, Пурал выдержат даже прямые солнечные лучи. Они не выгорают, не покрываются белесыми пятнами.

Устройство кровли из металлочерепицы гэсн. Общие указания

1.1. Настоящие Государственные элементные сметные нормы (ГЭСН) предназначены для определения потребности в ресурсах (затраты труда рабочих, строительные машины, материалы) при выполнении работ по устройству основных видов кровель и составления сметных расчетов (смет) ресурсным методом. ГЭСН являются исходными нормативами для разработки единичных расценок, индивидуальных и укрупненных норм (расценок).

1.2. ГЭСН отражают среднеотраслевые затраты на эксплуатацию строительных машин и механизмов, технологию и организацию по видам строительных работ. ГЭСН обязательны для применения всеми предприятиями и организациями, независимо от их принадлежности и форм собственности, осуществляющими капитальное строительство с привлечением средств государственного бюджета всех уровней и целевых внебюджетных фондов.

Для строек, финансирование которых осуществляется за счет собственных средств предприятий, организаций и физических лиц, ГЭСН носят рекомендательный характер.

1.3. Нормами сборника предусмотрено производство работ на высоте до 15 м от уровня земли. При производстве работ на высоте более 15 м нормы затрат труда следует увеличивать на 0,5 процента на каждый последующий метр высоты.

1.4. Устройство слуховых окон и деревянных карнизов следует нормировать по Сборнику ГЭСН-2001-10 «Деревянные конструкции».

1.5. Нормы на устройство рулонных и мастичных кровель ( по ) не предусматривают затрат на примыкания к стенам, фонарям и трубам, а также на устройство деформационных швов и усиление ендов (разжелобков), которые следует учитывать отдельно по нормам по .

1.6. Огрунтовку бетонных оснований и цементных стяжек под рулонные, мастичные и наплавляемые кровельные покрытия ( по ) следует учитывать дополнительно по нормам .

1.7. Нормы на устройство кровли из пазовой черепицы, полимернаполненной черепицы, металлочерепицы, наплавляемых материалов, а также металлической кровли, учитывают полный комплекс работ, включая устройство примыканий к стенам, шахтам, слуховым окнам, трубам и водосточным воронкам.

Нормы 5, 6, предусматривают расход черепицы исходя из следующих размеров:

В случае применения черепицы других размеров расход должен определяться по проекту.

1.8. Нормы настоящего сборника на работы с применением мастик битумных кровельных предусматривают их получение на строительных площадках в готовом виде с последующим разогревом и поддержанием в технологическом состоянии. В случае приготовления кровельных битумных мастик в построечных условиях - расход готовой кровельной мастики и время на ее разогрев в составе соответствующих норм не учитывается, а принимаются по норме «Приготовление битумных кровельных мастик».

1.9. Указанный в настоящем сборнике размер «до» включает в себя этот размер.

1.10. Нормы на устройство гидроизоляции из рулонных материалов разработаны из условия устройства нахлестки в соответствии с требованиями п. 2.17 СНиП 3.04.01-87 «Изоляционные и отделочные покрытия». В случае, если в соответствии с требованиями проекта требуется большая величина нахлестки, необходимо разрабатывать индивидуальные сметные нормы.

Нормами таблиц 12-01-020, 12-01-023 затраты по раскрою металлочерепицы не учтены, в случае необходимости эти затраты принимаются дополнительно по норме 09-05-006-1 ГЭСН № 9 «Строительные металлические конструкции».

(Введен дополнительно. Изм. № 2 ). (Измененная редакция. Изм. № 3 ).

1.11 . Нормыучитывают выполнение работ по устройству вертикальной гидроизоляции с земли или с пола на высоте до 2,0 м. При большей высоте следует дополнительно учитывать затраты по установке и разборке лесов по нормам Сборника ГЭСН 2001-08 «Конструкции из кирпича и блоков». При невозможности установки инвентарных трубчатых лесов затраты на установку и разборку неинвентарных лесов надлежит определять по нормативам Сборника ГЭСНр 2001-69 «Прочие ремонтно-строительные работы».

Нормы таблицы 12-01-023 предусматривает затраты на устройство кровель различной степени сложности, при этом:

- к простым кровлям следует относить кровли с количеством скатов - до 2 (вкл.) в расчете на 100 м²покрытия кровли;

- к кровлям средней сложности - более 2 до 5 (вкл.);

- к сложным - более 5.

(Введен дополнительно. Изм. № 2 ). (Измененная редакция. Изм. № 3 ).

1.12 нормами 12-01-007-11 и 12-01-007-12 учтен полный комплекс работ по устройству кровли из линокрома, включая устройство примыканий к стенам, шахтам, слуховым окнам, трубам и водосточным воронкам.

(Введен дополнительно. Изм. № 4 ).

Устройство кровли из металлочерепицы фер. Состав работ:

Крыши из металлочерепицы. Как правильно монтировать металлочерепицу?

Металлочерепица пользуется всё большим спросом. Этот материал соответствует практически всем запросам потребителей. Она эстетична, долговечна; с её помощью можно облицевать кровлю в любом стиле — многообразие профилей и оттенков позволяет реализовать любые дизайнерские решения. Металлочерепица устойчива к разрушительному воздействию влаги и ультрафиолета, её используют в любых климатических условиях. Лёгкий монтаж — дополнительное преимущество материала; установка металлочерепицы не займёт много времени. В статье мы рассмотрим, как правильно уложить металлочерепицу.

Этап 1. Выбор инструмента для монтажа (укладки) металлочерепицы

Первое, что надо знать, ― какой инструмент понадобится для правильного монтажа металлочерепицы.

Шуруповёрт ― пригодится, чтобы вкручивать саморезы. Внимание: выбирайте шуруповёрт мощностью не больше 1800 оборотов в минуту, иначе вы рискуете «перетянуть» саморезы, деформировать металлочерепицу и EPDM-уплотнитель. Просечные ножницы ― нужны для резки металла. С их помощью можно ровно разрезать листы металлочерепицы. Полимерный и цинковый слои не будут повреждены.
Внимание: использовать для резки металла болгарку категорически запрещено! Она выжигает полимерное и цинковое покрытие. Металлическая основа без защиты от коррозии будет стремительно ржаветь. Специальная насадка на дрель ― «сверчок» . Она тоже пригодится для резки кровельного материала. Нож , чтобы резать утеплитель. Скобозабивной пистолет. Нужен, чтобы фиксировать паро- и гидроизоляцию на стропилах.

Этап 2. Выбор сопутствующей продукции для правильной установки металлочерепицы

Не забывайте о сопутствующих товарах для монтажных работ.

Кровельные саморезы ― крепёжные элементы, оснащённые шайбой с EPDM-прокладкой и изготовленные из стали с цинковым покрытием. Герметизирующие материалы нужны, чтобы изолировать от влаги наиболее уязвимые места ― стыки и примыкания элементов кровли. Могут выпускаться в форме лент либо в жидком виде. Ремонтная эмаль-аэрозоль. Пригодится, если нужно восстановить полимерное покрытие (если его повредили в ходе монтажа или перевозки материала). Двусторонняя соединительная лента. Её используют, чтобы герметично проклеивать стыки паро- и гидроизоляционных полотен. В противном случае паро- и гидроизоляция не сможет выполнять свои функции ― она будет пропускать влагу.

Этап 3. Установка теплоизоляции

Тема статьи ― особенности монтажа металлочерепицы, поэтому не будем заострять внимание на монтаже стропильной системы. Предположим, что она готова и пора монтировать «кровельный пирог».

Начать можно с установки теплоизоляции. По статистике, через кровлю уходит примерно 25% тепла. Иначе говоря, если кровля не утеплена, вы отапливаете улицу. Чтобы избежать этого, установите теплоизоляцию.

Кровлю можно сделать «тёплой» или «холодной». У «тёплой» кровли утепляют скаты, у «холодной» ― пол чердака. Мы рассматриваем особенности монтажа металлочерепицы на примере «тёплой» кровли ― она сложнее устроена.

Плиты или маты теплоизоляции монтируют враспор между стропил.

Этап 4. Защита утеплителя от влаги

Чтобы теплоизоляция исправно выполняла свои функции, она должна быть сухой. Намокание всего на 5% вдвое снизит эксплуатационные свойства утеплителя.

Для защиты теплоизоляции от влаги потребуются паро- и гидроизоляционные плёнки и мембраны.

Пароизоляция

Защищает теплоизоляцию от испарений со стороны жилого помещения.

Последовательность укладки

Пароизоляцию монтируют по горизонтали ската кровли, начиная снизу.

Фиксация

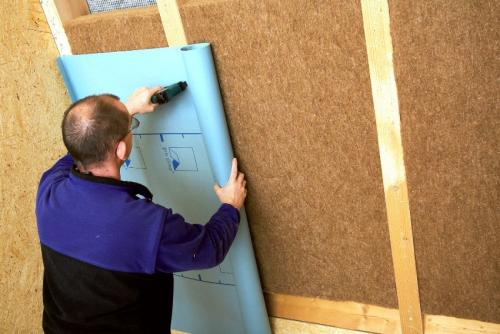

Чтобы зафиксировать пароизоляцию, её прикрепляют к нижней грани стропил с помощью скобозабивного пистолета.

Гидроизоляция

Обеспечивает защиту теплоизоляции от конденсата. Представлена в виде:

• мембран (их монтируют без провиса, вплотную на теплоизоляцию);
• плёнок (при монтаже оставляют провис 20 мм).

Последовательность укладки

Гидроизоляцию монтируют с внешней стороны утеплителя, по верхней грани стропил.

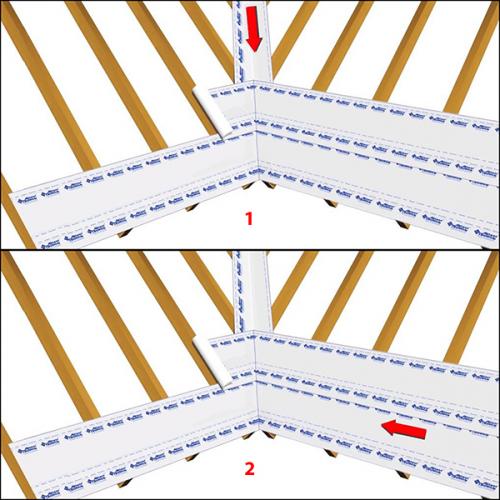

Монтаж гидроизоляции начинают с ендовы (если она есть) ― внутреннего угла, который образуется на стыке скатов. Этот элемент кровли требует тщательной герметизации, поскольку он часто контактирует с осадками.

Рулон гидроизоляции раскатывают от конька к карнизу. Материал должен полностью закрыть область ендовы.

Когда ендова гидроизолирована, переходят к скатам. Как и в случае с пароизоляцией, рулон раскатывают в горизонтальном направлении. Сначала ― вдоль карниза, затем ― выше (и так ― до конька).

Фиксация

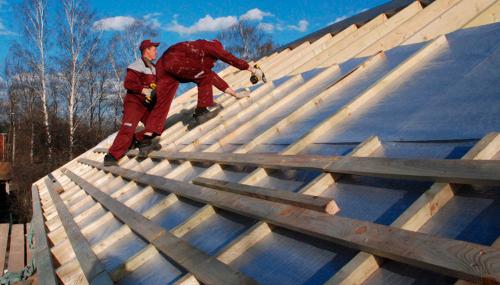

Чтобы зафиксировать полотна гидроизоляции, следует смонтировать контробрешётку из деревянных реек 50х50 либо 32х50 мм.

Внимание: не забывайте о проклейке стыков полотен гидро- и пароизоляции с помощью двусторонней соединительной ленты!

Источник: https://gorizont-pro.ru/stati/gidroizolyaciya-holodnoy-krovli-iz-metallocherepicy-osobennosti

Монтаж металлочерепицы пошаговая инструкция. Стропильная система и обрешетка

Металлочерепица применяется в обустройстве холодных и утепленных крыш. Стропильная система для холодного типа может быть возведена из стальных или алюминиевых элементов. Но в приоритете все же древесина, потому что крепить листы покрытия к ней проще. Утепленные конструкции требуют более мощных стропильных ферм, потому что между их ногами будет располагаться теплоизоляция. Применение металла в таких ситуациях нецелесообразно, поэтому теплые крыши устраивают по деревянным стропилам с обрешеткой.

Отметим, что устройство кровли из металлочерепицы возможно на скатных крышах с минимальной крутизной скатов 14º. Оптимальной считается крутизна крыш от 15º до 20º.

В сооружении стропильной системы для теплой крыши с металлочерепицей есть свои правила, это:

• Шаг между стропильными ногами не должен превышать 90см. Минимальное расстояние между стропилами 60см. Если шаг существующей стропильной системы больше указанного верхнего предела, устраивается дополнительная обрешетка из поперечно установленной доски.
• Стропильная система устраивается из доски толщиной 50мм. Рекомендованная высота доски 100 или 150мм в зависимости от толщины теплоизоляции.
• Уложенный в распор между стропильными ногами утеплитель не должен контактировать с традиционной гидроизоляцией. Если толщина утеплителя равна поперечной высоте доски, использованной в устройстве стропильной конструкции, то на стропила вдоль их направления набивается дополнительная контррейка размером 30×50 или 50×50. Она создаст зазор в 3-5см.

С целью обеспечения вентиляции деревянных элементов желательно в стропильных ногах сбоку просверлить отверстия Ø 2-2,5см. Формирование отверстий – процедура необязательная, но настойчиво рекомендованная производителями металлической черепицы. Если есть опасения по поводу ослабления конструкции, располагать их советуют ближе к коньку в два-три ряда с шагом 30см.

Перед сооружением обрешетки, работающей как основа для крепления листов, следует проверить геометрические параметры стропильной системы. Измерить и сверить следует длины диагоналей прямоугольных скатов. На мансардных крышах длины диагоналей каждой части ската отдельно. Проконтролировать нужно горизонтальность свесов и конька, а также расположение внешней поверхности стропильных ног в одной плоскости. Своевременное выявление отклонений в геометрии исключит дальнейшие ошибки.

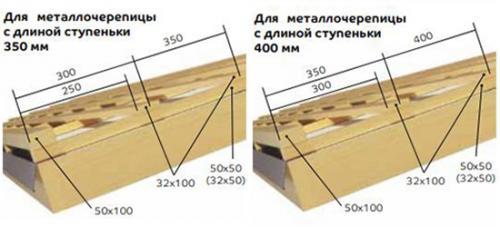

Убедившись в геометрической безупречности стропильных ферм, можно приступать к сооружению обрешетки, в устройстве которой по аналогии действуют четкие правила:

• Первая решетина — самая нижняя рейка на свесе должна быть выше последующих рядовых реек. Для ее сооружения надо взять брусок толще, чем для рядовых решетин. Например, для нижней рейки 50×50, а для всех последующих 30×50.
• Начальная рейка обрешетки должна быть четко параллельна линии карниза.
• Шаг между первой и второй решетиной 28 или 30см. Шаг между последующими рейками 30, 35 или 40см. шаг определяется расстоянием между поперечными волнами металлической черепицы.
• В процессе устройства обрешетки учитываются сквозные проходки через кровлю и устанавливаются крепежные приспособления для труб.
• В разжелобках, вокруг мансардных окон, дымоходных, фановых и прочих труб устраивается сплошная обрешетка из доски.
• В верхней части скатов к стропилам прибиваются по две доски для обеспечения надежной фиксации карнизной планки. Доски устанавливаются на расстоянии 5 см друг от друга.

Помимо всего прочего, перед устройством обрешетки все деревянные составляющие следует обработать антисептиком и противопожарным составом.

Обрешетка играет не только роль основы для крепления листов, но вместе с тем выполняет еще одну весьма важную работу. Она формирует вентиляционные каналы, по которым воздушные потоки циркулируют от свеса к коньку, и обеспечивает вентиляционный зазор между гидроизоляционным слоем и покрытием.

Вентиляционные каналы должны оставаться свободными, чтобы воздух без помех поступал под металлические листы и так же выходил. Со стороны свесов и со стороны конька они просто прикрываются перфорированной лентой, предотвращающей попадание пыли и мусора в кровельный пирог.

Металлочерепица размеры монтаж. Виды профиля

При укладке металлочерепицы важны ее геометрические размеры а также параметры волны — под них рассчитывается и монтируется обрешетка. Также высота волны определяет степень жесткости листа — при высоких ветровых нагрузках необходим материал с высокой волной (более 50 мм) — самый жесткий, в нормальных условиях подходит металлочерепица с малой волной (менее 50 мм).

Форма волны бывает симметричной и асимметричной, более округлой или с прямыми линиями. Есть довольно большое количество разных профилей. В таблице приведены геометрические размеры (полезная ширина листа металлочерепицы, величина нахлеста, параметры волны), которые пригодятся при расчете количества.

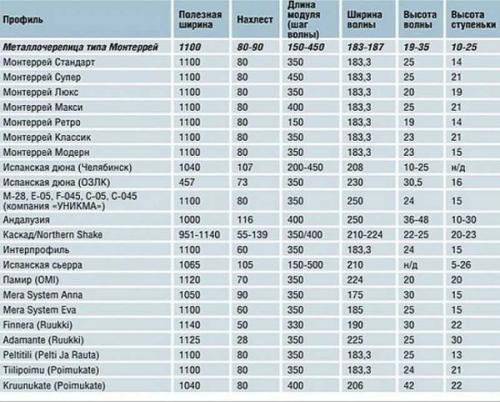

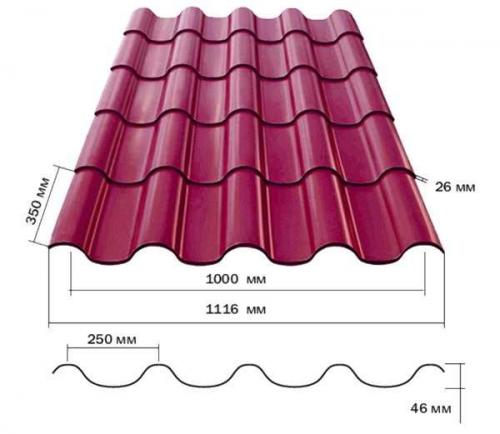

Размеры металлочерепицы различных профилей

Кровля из металлочерепицы в 70% случаев сделана из профиля Монтеррей. Он имеет округлую, слегка асимметричную форму волны. Есть 7 подвидов с разными параметрами волны.

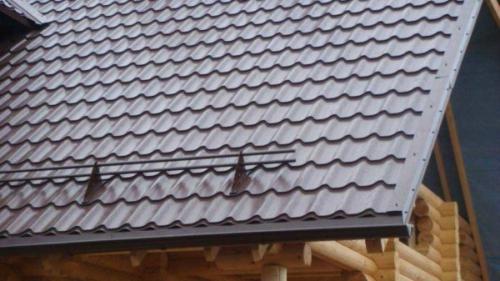

Так выглядит Монтеррей на крыше

Следующий по популярности профиль — Каскад. Из него сделано около 15% кровель из металлочерепицы. Он образован ровными линиями, имеет четкую геометрию. Очень интересно смотрится на крышах сложных форм с большим количеством ломанных линий.

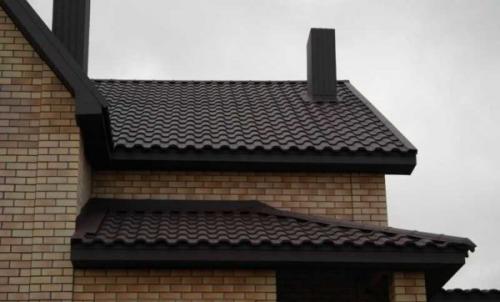

Так смотрится металлочерепица Каскад на крыше дома

Этот профиль используется больше в регионах со средними ветровыми и снеговыми нагрузками — высота волны небольшая, нагрузки выдерживает средние.

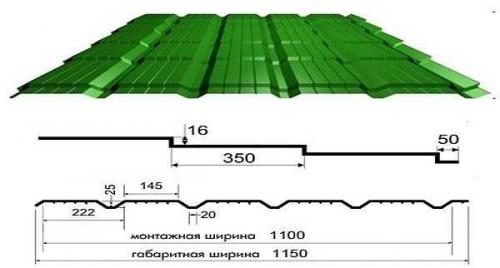

Размеры профиля Каскад

Еще около 10% рынка занимает металлочерепица Андалусия. Она больше всех остальных похожа на классическую полукруглую черепицу. Профиль имеет симметричный, с ярко выраженными перепадами.

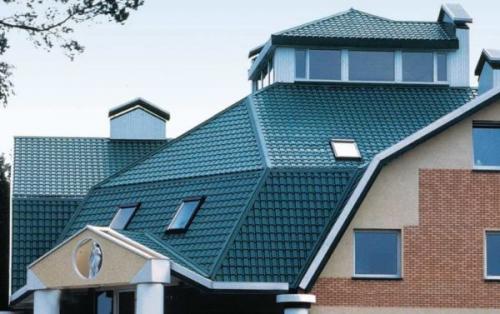

Внешний вид кровли с металлочерепицей Андалузия

Профиль сконструирован так, что стык находится на стенке волны, его практически не видно. Создается впечатление монолитного кровельного покрытия.

Размеры листа и параметры волны металлочерепицы Андалусия

Если говорить о цвете, то в зависимости от типа покрытия оттенков обычно от 20 до 40 штук. Выбираете тот, который вам больше по вкусу. От цвета срок службы или другие характеристики не зависят, хотя, есть мнение, что темные цвета быстрее выгорают. На самом деле скорость выцветания зависит от качества покрытия и пигмента, но не от цвета.
