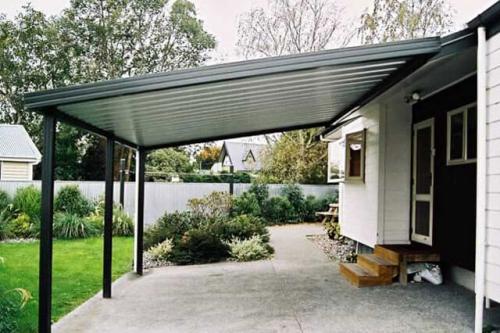

Как сделать навес из профильной трубы своими руками. Особенности

Навес является полезной и многофункциональной конструкцией. Именно поэтому такие сооружения можно встретить на многих придомовых участках. Навес может выделять парковочную зону или служить в качестве дополнения зоны отдыха – вариантов и решений очень много.

Сделать надежное и практичное строение можно из самых разных материалов. Многие люди решают возвести на своем участке качественный навес из профильных труб, и это весьма удачное решение.

Конструкции, сделанные из металлопрофиля, пользуются большой популярностью. И неудивительно, ведь такие типы навесов имеют довольно много положительных качеств.

Главный плюс таких структур заключается в их высокой надежности и прочности. Металлопрофиль не будет гнить и рассыхаться, чего нельзя сказать о сооружениях из дерева. Кроме того, они не подвержены механическим повреждениям. Нанести серьезный вред металлу не так легко.
Рассматриваемые разновидности навесов являются долговечными. Качественно построенное сооружение прослужит много лет. Внешняя привлекательность навеса с металлическим каркасом не пострадает, если обеспечить ему правильный уход.
Существуют такие разновидности металлопрофиля, что дополнены гофрированными или полимерными поверхностями. Благодаря подобным слоям материал оказывается еще более практичным и долговечным, не нуждающимся в регулярных покрасках.
Навес из профильных труб станет износоустойчивым строением.
Металлопрокат – это экологически чистый материал. Он не выделяет опасных и вредных веществ, от него не исходят неприятные химические запахи.
Металлический каркас для навеса вполне возможно выстроить своими руками. На все этапы работ уйдет относительно немного времени.
Качественно сделанный навес из металлопрофиля может стать эффектным дополнением придомовой территории. Дизайн его может быть любым. Каждый хозяин сам решает, как должен выглядеть навес на его участке.

Чертежи навесов из металла. Характеристики профилированного кровельного листа

Многие домовладельцы предпочитают обустраивать двускатный или односкатный навес из металлопрофиля своими руками, поскольку такая работа требует минимального владения строительными умениями.

К достоинствам данного материала относятся:

Прочность и надежность – это основные преимущества металлопроката. Толщина стенок профилированных труб для каркаса составляет ¾ миллиметра, а листов гофрированного настила – 0,5 - 0,8 миллиметра. Этого достаточно, чтобы соорудить одно- или двускатный навес, устойчивый ко многим нагрузкам и воздействиям.
Гофрированная поверхность и наличие полимерного слоя делают постройку из него привлекательной и долговечной, не нуждающейся в покраске.
Строение имеет высокие показатели износоустойчивости.
Металлопрокат относится к экологически чистой продукции, он не выделяет вредных веществ и не источает неприятные запахи.
Быстрое возведение навеса.

Несмотря на все достоинства построек из металлопрофиля, их возведение требует составления проекта навеса из металла и проведения точных расчетов, которые значительно влияют на конечный результат работы и долговечность возведенной конструкции.

При сооружении навесов, имеющих многоугольную, округлую или нестандартную форму, основной проблемой является подгон труб согласно размерам или необходимость изогнуть их под определенным углом. Для этого требуется наличие специального инструментария.

До начала строительства нужно выполнить проектирование металлических навесов. В ходе этой работы определяются с габаритами будущей постройки в соответствии с ее назначением, месторасположением на участке, формой конструкции, типом кровли. Также нужно рассчитать уклон навеса из профнастила , который подойдет под проект.

Также во внимание принимают финансовые возможности владельцев недвижимости. После этого приступают к следующему этапу - составлению чертежей навесов из металлопрофиля.

Источник: https://cabel-electro.ru/stati/chertezhi-navesov-iz-profilnoy-truby-oblast-primeneniya-konstrukciy

Двускатный навес из профильной трубы. Сфера применения и устройство навеса из профильной трубы

Металлический профиль сегодня стал одним из самых популярных и востребованных материалов для изготовления навесов различных видов и типов с поликарбонатным покрытием, так как главным его преимуществом является длительный срок службы. Если за такой постройкой ухаживать должным образом, то она сможет простоять не один десяток лет. Такие навесы могут применяться в самых различных местах:

на автостоянках;
в загородных частных домах для создания больших крытых участков территории;
в различных общественных местах.

Область применения навесов из металлического профиля достаточно обширна, так как они являются универсальными конструкциями, имеющими большое количество различных модификаций.

Наиболее популярным на сегодняшний день является арочный тип изделия. Сделать его намного сложнее, чем одно- или двускатный, но зато смотрится он очень эффектно. Такой навес строится отдельно от дома или примыкают его боковой частью.

Выбирая тип кровли, необходимо учитывать тот факт, чтобы снег не задерживался на ней, а свободно спадал на землю, не создавая большой нагрузки на крышу.

Кроме этого, существуют навесы купольной, дуговой, пирамидальной формы, а также односкатные и двухскатные.

Помимо поликарбоната, для устройства крыши можно использовать шифер или металлический профнастил. Поэтому, можно сказать, что сложность возведения навеса из профтрубы напрямую зависит от выбора конструкции каркаса и материалов, выбранных для устройства кровли.

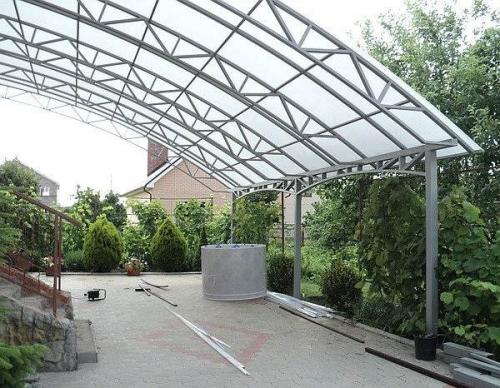

Навес арочного типа из профильной трубы выглядит очень красиво

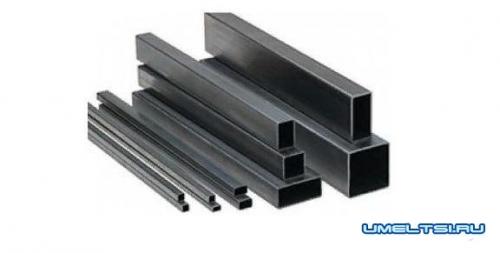

Общие сведения о профильной трубе

Профильная труба может быть выполнена с прямоугольным, овальным, или квадратным сечением. Как правило, материалом ее производства служит углеродистая или низколегированная сталь. Реже для этих целей используют нержавеющую сталь.
Поскольку у профильных труб имеются ребра жесткости, то они, как и созданные из них изделия, отличается повышенной прочностью. Устойчивость такого металлического каркаса к механическим нагрузкам значительно выше, чем каркаса, изготовленного из стандартных круглых труб.
Профильные трубы удобно хранить и перевозить. Трубы с сечением параллелепипеда занимают меньше места при складировании и лежат надежнее, чем трубы в виде цилиндра.

О материале и его достоинствах

Прочностные характеристики сохраняют высокий уровень, за счёт сохранения правильных с точки зрения геометрии форм. Роль естественных рёбер жёсткости играют ровные стенки, находящиеся на противоположных сторонах. Так сооружаются все навесы из профильной трубы своими руками, фото которых есть на нашем сайте.
Профильная конструкция легко может быть как прямой, так и криволинейной.
Технология производства профилированных труб гораздо доступнее по сравнению с цельнокатанными аналогами. Потому его себестоимость значительно ниже, чем у других его разновидностей.
Каркас сохраняет высокую устойчивость, но имеет относительно небольшой вес. Это связано с тем, что формы собираются на основе пустотелого материала.
Можно без проблем воспользоваться аппаратом для сварки и болтами, чтобы соединять друг с другом формы одновременно с перпендикулярным и параллельным расположением.
Каркас относится к стационарной, либо разборной группе.
2 миллиметров не превышает толщина стенок у изделий, которые используются для монтажа. Благодаря чему кровельный материал крепится на самой конструкции, с минимальным количеством инструментов.

Навес к дому из профильной трубы. Конструкция и составление сметы

При составлении чертежа нужно иметь в виду оптимальный угол ската крыши, принятый нормативами. 25˚- 30˚ –лучший скос для северных регионов с большой толщиной выпавшего снега. Кровля изготавливается из профильного листового металла.

15˚- 20˚. Такой уклон у односкатного навеса надежнее устанавливать для областей с сильными постоянными ветрами. Наибольшее расстояние для пролета из труб – 20 метров. Крыша делается из профнастила, поликарбоната или металл черепицы.

До 15˚. С данным уклоном кровли устанавливаются небольшие навесы или козырьки. Покрытием может быть поликарбонат или волновой листовой материал.

Незатейливым вариантом, понятным при самостоятельном изготовлении, является односкатный навес из профильной трубы, показанным схематично ниже.

Каркас для односкатного навеса

Произведем расчет квадратных труб, который нужен для изготовления опор и ферм. Достоинство такого каркаса – простота применения и маленькая масса конструкции для навеса из профильных труб. Наверху устанавливается четыре фермы с наибольшей высотой три метра и собраны они из облегченных профильных труб размером 25 мм.

Площадь крыши навеса составляет 30,25 м2 (5,50×5,50 м). При вычислении комплектующих элементов выявилось, что масса всей конструкции из профильных труб не превысит 350 кг, что для шести опорных стоек из профиля с размером 50 мм составит около 20% наибольшей статистической нагрузки.

Учитывая, что снеговой покров дает усиление на опоры и фермы до 800 кг, запас прочности при этом составляет 1,4 единицы. Более вероятной проблемой при расчетах профиля является боковой ветер, который может опрокинуть постройку.

При условии жесткой фиксации опорных труб в бетонированном фундаменте, получается, что нагрузка от ветра со скоростью 15 м/сек на наклонную кровлю около 30 градусов составит 24 кг/м2. А это означает, что общее усиление на профильные трубы не превысит 150 кг. Такой показатель вполне приемлемый для данного строения.

Таблица для расчета каркаса под навес из профильных труб

Чертеж ферм и постройки в целом надо делать в заданном масштабе, чтобы было удобно высчитать необходимое количество деталей.

НА ЗАМЕТКУ! Покупать профильные элементы рекомендуется с запасом на 5-10%, так как возможен риск получения одной-двух бракованных труб на партию. А также при самостоятельном изготовлении навеса возможны ошибки и лишний расход материала.

Сварить навес своими руками. Расчет фермы для навеса

Выполняя расчет фермы для навеса, важно руководствоваться не только общим удобством расположения, но и эстетикой, а также углом наклона крыши, конфигурацией кровельной системы и другими параметрами. Можно подготовить чертеж фермы для навеса, сопоставить запланированные размеры с территорией и удобством подъезда, правильно разместить ворота, продумать систему отвода воды и снежные скаты

Делать ферму будем из профильной трубы. Это наиболее доступный материал, удобный в сварке. Параметры профильной трубы мы узнаем чуть позже, поскольку их необходимо тщательно рассчитать. Для начала, определите длину общей металлической конструкции.

Именно от этого будет зависеть и высота подъёма земли до конька, а также тип кровельной системы

Проще всего обустраивать односкатную крышу, но при таком обустройстве важно помнить, что максимальным шагом между двумя соседними фермами должно быть расстояние не более 1, 75 м

Определив для себя угол наклона по индивидуальным параметрам, вычисляют угол наклона обрешётки. В среднем, специалисты делают его 30 градусов в плоскости, либо запиливают под 45. Так нагрузка будет распределена равномерно.

Какого-то особого расчета для навесов, длина которых не превышает значение в 30 м, не требуется. Но, экономить тоже не стоит, поскольку выбирая металлопрокат с тонкими стенками, вы не сможете гарантировать жесткость сварных частей. Будет вибрация, а в зимнее время года, от снега, металлокаркас может просесть.

Предлагаем подробнее рассмотреть предварительный расчёт, условившись, что мы будем строить односкатный навес, размерами 6 на 4 м. Для прочности, следует использовать металлический профиль 30 на 30 мм сечением, с толщиной стенки не менее полутора мм. Определившись с наклоном крыши, понимаем, что нижний пояс фермы будет составлять 4 м.

Верхний составит порядка 4,5 м. Прежде всего, необходимо обустроить вертикальные направляющие из того же материала. Наибольшую сторону делаем порядка 0,6 м, наименьшую по факту, исходя из расчетного угла наклона. Далее, делим верхний ряд профиля на равные части.

К нижней части привариваем промежуточные поперечины. Эти поперечины ещё называют раскосыми перемычками. Они должны быть изготовлены из той же стали, что и основной каркас. Если, есть возможность сэкономить, то можете заменить поперечины на трубу, сечением 20 на 20 мм.

Ранее мы говорили, что при односкатной конструкции кровельной системы, следует выбрать шаг ферм не менее чем 1,75 мм. Для пущей надежности выбираем шаг, равный 1 м. Итого, на 6 м подойдёт порядка 5 подобных ферм. Их следует монтировать на предварительно установленные опоры, затем следует сварить все в единое целое, после чего закрепить поликарбонат, используя специальные перемычки из профиля 20 на 20 мм.

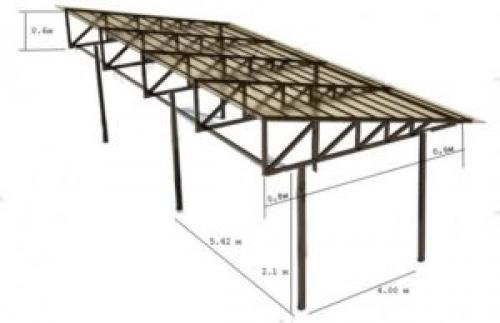

Односкатный навес из профильной трубы чертеж. Что учитывать при постройке

При сварке и монтаже навеса возле одной из стен здания, длину и ширину опорной конструкции лучше сделать несколько короче. Такая операция позволит обеспечить выпуск укрывного материала и сток дождевой воды в желоба. Еще одно преимущество способа – это экономия более 2-х м профильной трубы на каждой ферме.

Самый низкий срез навеса должен быть высотой не менее 2,2 м. При заезде газели, высоту следует увеличить до 2,6 м. Величина самого высокого места зависит от фантазии и возможностей бюджета.

Но следует учесть одно правило кровельщиков. Угол наклона ската крыши не должен превышать 120, поэтому общая высота конструкции должна быть менее 4-х м.

При расположении и выборе места, следует обязательно учитывать основные направления ветров и количество осадков характерных для региона.

В зависимости от этих значений подбирают размеры полок основного профиля для сварки, трубы на стойки и квадрата на раскрепления. Для основных частей навеса из профильных труб подготавливают отдельный чертеж со всеми размерами, местами раскреплений и жесткостей.

Вариантов формы крыши навесов довольно много – односкатные, арочные, двускатные (домиком), сложные. Каждая конструкция имеет свои минусы и плюсы.

Самая распространенная – односкатная крыша, сварка которой не представляет трудностей. Угол наклона фермы не должен быть менее 8%. При несоблюдении этого значения на крыше навеса в зимнее время будет собираться снег, и такой козырек долго не прослужит.

Источник: https://cabel-electro.ru/stati/chertezhi-navesov-iz-profilnoy-truby-oblast-primeneniya-konstrukciy

Односкатный навес из профильной трубы без ферм. Расчёт необходимого количества профильных труб

Для возведения небольшого односкатного навеса необходимо произвести точные расчёты и составить предварительный чертёж:

Навес длиной в 6 м должен иметь 8 опорных металлических стоек. Для этого можно использовать металлический профиль с сечением 80х80 мм. Толщина стенок трубы должна быть более 3 мм для большей устойчивости конструкции.
Опоры для навеса из профильной трубы должны быть крепкими
Одна сторона конструкции должны быть выше второй в зависимости от выбранного кровельного материала. Так, например, для поликарбоната будет достаточно угла наклона от 20 до 25 градусов.
Для каждой пары стоек должны быть предусмотрены конструкции усиления, называемые фермами. Они изготавливаются из равнополочных уголков или профиля с сечением 60х60 мм.
Основной метод соединения металлических деталей — сварка
Обрешётку наваривают с шагом в 1 м из металлической профильной трубы сечением 40х40 мм. Такой навес может выдержать около 400 кг снега при условии, что конструкция будет установлена стационарно.
Для устройства стоек понадобится 8 профильных труб.
Для обрешётки кровли понадобится 12 профилей. В некоторых случаях владельцы домов экономят, устанавливают вместо 8 стоек всего 6. Также можно сократить количество труб для обрешётки, но специалисты не рекомендуют этого делать, поскольку это приведёт к потере жёсткости, а в будущем и к разрушению всего сооружения.
Количество стоек должно быть таковым, чтобы в жёсткости конструкции не было сомнений
Основа односкатного навеса представляет собой треугольник из профильных труб, который имеет один угол в 90 градусов. Его больший катет должен равняться расстоянию, которое соответствует длине от торцевого края стойки до стены здания или до внешней стороны противоположной стойки, если навес построен вдалеке от других домов.

Навес из профильной трубы 100х100. Навес из профильной трубы своими руками + видео уроки и чертежи

Для владельцев частных домов или просто загородных участков тема возведения навесов всегда была, и остаётся актуальной.

Можно для решения этого вопроса нанять группу строителей, но монтаж отличается простотой инструкции.

Нет для такого строения более подходящего материала, чем металлические профильные трубы. Благодаря этому навес из профильной трубы своими руками легко соберёт каждый.

О материале и его достоинствах

Прочностные характеристики сохраняют высокий уровень, за счёт сохранения правильных с точки зрения геометрии форм. Роль естественных рёбер жёсткости играют ровные стенки, находящиеся на противоположных сторонах. Так сооружаются все навесы из профильной трубы своими руками, фото которых есть на нашем сайте.
Профильная конструкция легко может быть как прямой, так и криволинейной.
Технология производства профилированных труб гораздо доступнее по сравнению с цельнокатанными аналогами. Потому его себестоимость значительно ниже, чем у других его разновидностей.
Каркас сохраняет высокую устойчивость, но имеет относительно небольшой вес. Это связано с тем, что формы собираются на основе пустотелого материала.
Можно без проблем воспользоваться аппаратом для сварки и болтами, чтобы соединять друг с другом формы одновременно с перпендикулярным и параллельным расположением.
Каркас относится к стационарной, либо разборной группе.
2 миллиметров не превышает толщина стенок у изделий, которые используются для монтажа. Благодаря чему кровельный материал крепится на самой конструкции, с минимальным количеством инструментов.

Процесс возведения своими руками и основные советы

Выпускается несколько разновидностей профильных труб: неокрашенные, с оцинкованным покрытием против коррозии, со специальным напылением. Экономия может дойти до 30 процентов, если взять чистое изделие, а затем окрасить его самостоятельно.

В данной статье представлены фото и видео уроки, а так же чертежи каркаса навесов. Если вы все изучите, то без труда сможете соорудить данную конструкцию своими руками в кратчайшие сроки.

Подготовительные работы

Сначала следует определиться с местом, где будет стоять навес, если можно выбрать из нескольких методов возведения. Лучшее решение – относительно ровная поверхность, либо возвышенность.

В данном случае не возникнет проблем при возведении дренажа. Вся вода будет собираться в низине. Из-за чего возникают дополнительные затраты, связанные с обустройством канализации.

Важно начать с предварительного чертежа самого навеса. Необходимо учитывать не только расположение частей конструкции, но и сечение, которым снабжаются трубы.

Сечения 60 на 60 миллиметров, например, будет хватать только при выполнении определённых условий.

При ширине, равной 3-4 метрам.
Если длина не превышает 4-6 метров.

Брать сечение 80 на 80 миллиметров нужно, в том случае, если размеры каркаса превышают указанные выше параметры. Чертёж навеса из профильной трубы облегчает задачу строителям.

Что нужно сделать дальше?

Из профиля 40 на 25 делается своими руками обвязка сверху. На ней потом проводится монтаж ферм, относящихся к шестиметровому навесу.

В зависимости от того, как часто выпадают осадки в регионе, надо выбрать трубу, не только для арок, но и для форм, находящихся в поперечной плоскости.

30 на 30 миллиметров – такого сечения вполне хватает, чтобы создать дворовые навесы с небольшой площадью.

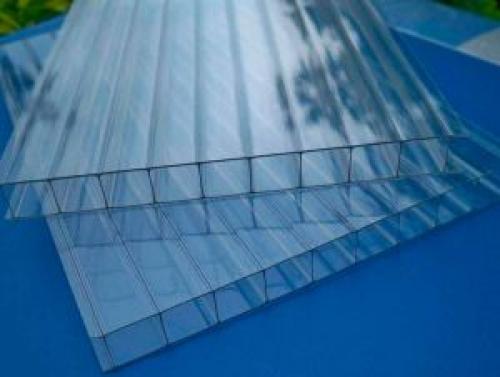

Важное значение предаётся материалу для кровли. Полупрозрачный и лёгкий сотовый поликарбонат – отличный вариант для обустройства изогнутых крыш арочного типа.

Пожаробезопасный металлический профильный лист лучше использовать для возведения прямого навеса, односкатного или двухскатного, в зоне барбекю. Конструкция должна быть толще, если она покрывается тяжёлыми материалами.

Привлекательно выглядят лёгкие и изогнутые формы каркаса., которые позволяют своими руками задать определённый изгиб трубы.

Переходим к установке навеса своими руками

Данный этап всегда начинается не только с монтажа опорных колонн, но и с разметки. Рекомендуется придерживаться шага в 2 — 3 метра при установке деталей.

Сечение труб придётся увеличить, если больше будут сами пролёты. Из-за этого работы становятся более дорогими.

Садовый бур с диаметром до 30 сантиметров позволит без проблем создать шурфы, которые так же необходимо сделать для установки каркаса (ниже в статье представлены чертежи каркаса навеса).

Если использовать не сплошной прогон, а сварную ферму, то высота профиля уменьшается. Важно, чтобы эта конструкция не получилась слишком сложной. Достаточно будет профиля, обладающего высотой 6 сантиметров.
