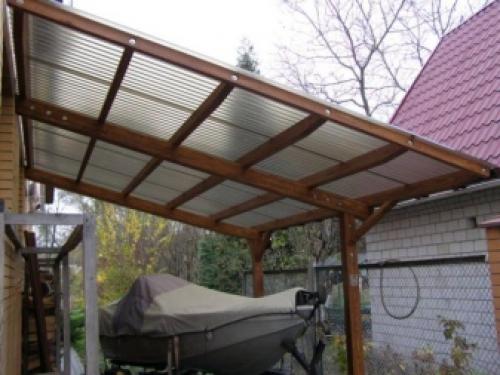

Строительство навеса с односкатной крышей. Строительство навеса

Строительство навеса с односкатной крышей. Строительство навеса

Навес для машины защитит ее от солнечных лучей и атмосферных осадков. Так как данная конструкция предполагает односкатную крышу, то выбирая место под строительство навеса обратите внимание на тот факт, что вода будет стекать только в одном направлении.

Следовательно, либо стройте навес так, чтобы скат крыши заканчивался ближе к краю участка, либо предусмотрите какую-то систему для отвода сточной воды.

На первом этапе очень важно заложить верную разметку, от нее будет зависеть конечный результат и внешний вид вашего навеса. Для этого мы сначала построим конструкцию из обноски и веревок.

Обноска — это вспомогательная конструкция, позволяющая ровно разметить место расположения опорных столбов навеса. Представляет собой она два колышка соединенных между собой вверху рейкой. Таких обносок нам потребуется 10 штук.

Посмотрите, пожалуйста, на рисунок. Размеры навеса составляют 3 м×6 м. Размечаем площадку с такими размерами. Затем на расстоянии около 20-30 см от каждой из четырех угловых точек под прямым углом друг к другу вкапываем в грунт по две обноски. По двум длинным сторонам площадки от угловой точки отмеряем 3 м. Здесь будут центральные опорные столбы.

Отступив от этой точки 20-30 см, вкапываем в грунт еще по одной обноске с каждой стороны. Натягиваем веревки между обносками как показано на рисунке: по периметру площадки и между точками установки центральных опорных столбов. Все, наша опорная сеть создана.

Далее будем устанавливать опорные столбы. Как вы видите на рисунке ниже, возможны несколько вариантов установки столбов: при помощи демонтируемого анкера, который вкручивается в бетон, при помощи двустороннего анкера, одна сторона которого погружается в бетон и непосредственно погружением столбов в бетон.

Но в любом случае мы рекомендуем вам делать бетонные фундаменты под опорные столбы. Так они простоят ровно без перекосов годами.

Выкапываем ямы цилиндрической формы глубиной 0,60-0,90 м. Всего нужно выкопать шесть ям. Готовим бетон.

Для бетона в какой-то емкости, типа старой ванны, смешиваем цемент, песок, и гравий в пропорции 1:3:5, добавляем воду. Набрасываем в ямы слой бетона толщиной 5 см и опускаем трубы, которые послужат опалубкой для фундамента.

Закрепляем трубы досками с внешних сторон. Заполняем их бетоном. Если вы решили установить столбы, погрузив их в бетон, то делать это нужно сразу же после заливки опалубки. Выровняйте их по уровню и сделайте подпорки из досок.

Застывает бетон до 3-х суток. Самый простой способ установки – это с использованием демонтируемого анкера, который устанавливается на полностью застывший бетон.

Следующим шагом крепим к столбам опорные балки как показано на рисунке ниже. Доски прикручиваются саморезами к столбам так, чтобы около 3 см доски выступало за края каждого внешнего столба. Сбоку эти выступы нужны для крепления перекладин обрешетки, а сверху для настила кровли навеса.

Для придания всей конструкции большей жесткости, особенно если вы устанавливали столбы при помощи анкеров, желательно использовать распорки. Как вы видите на рисунке, распорки обрезаются под углом 45° и прикручиваются саморезами к столбам и опорным балкам.

Односкатный навес без ферм. Расчет и чертеж фермы

Так как навес подвергается воздействию ветра, нужно очень надежно закрепить каркас поперечин со стойками. Поперечные балки закрепляются максимально жестко на стойках, для этого металлические элементы следует надежно сварить или же закрепить болтами в двух точках каждой из опор.
Надежнее установить по паре поперечин, которые между собой соединить крестообразными связями.
Далее приступайте к расчету фермы — конструкции, которая прочно и намертво соединяет поперечные балки с опорами и обрешеткой, создавая монолитную каркасную систему.
Ферма конструируется в зависимости от типа крыши навеса.

Типы крыш навесов (двускатный и односкатный)

Самая простая крыша — односкатная. Сложнее двухскатная и многоскатная крыши. Расчет арочной крыши производится особым образом. Но каким бы ни была конструкция, важно знать, что при увеличении высоты фермы будет возрастать ее несущая способность, поэтому зимой снег не будет задерживаться на такой крыше навеса.
Прочными ребрами жесткости вы увеличите прочность всей конструкции.
Для ребер жесткости, которых будет несколько, нужно выбрать прочную трубу. Ее размер определяется по размеру самого строения навеса:

• труба металлическая размером 2х20х40 мм используется при строительстве небольших навесов, длиной менее 4,5 м ;
• труба размером 2х40х40 мм используется в конструкции до 5,5 м ;
• свыше 5, 5 м потребует трубу с размером 2х30х60 мм .

Расстояние между трубами не может быть более 7 м, потому это нужно учитывать при планировании шага фермы.
Чем больше перекрываемая сторона, тем больше стоек и, соответственно, дороже выходит навес, тем выйдет сложнее работа. Оптимально сделать пролет в три метра, он обеспечит достаточную площадь и при этом будет минимальным по затратам.

Источник: https://arka-iz-dereva.aystroika.info/novosti/odnoskatnyy-naves-iz-polikarbonata-svoimi-rukami-kak-pravilno-ustanovit-odnoskatnuyu-kryshu

Односкатная крыша с козырьком. Экономное и оригинальное решение — односкатная крыша с козырьком: виды, проектирование, этапы постройки

Односкатные крыши отличаются своеобразным дизайном и относительно простой конструкцией, поэтому часто используются в индивидуальном строительстве.

Такие кровли применяют при возведении гаражей, хозяйственных и служебных пристроек, небольших мастерских и других сооружений, в том числе, частных домов.

Чтобы конструкция полноценно выполняла свои функции и долго сохранялась в хорошем состоянии, нужно со всей ответственностью подойти к ее проектированию и монтажу.

Критерии выбора

Многие владельцы загородных и дачных домов останавливают выбор именно на односкатных кровлях. Их выбирают по нескольким критериям:

• Затраты на строительство . В отличие от двухскатных кровель, односкатные являются менее материалоемкими. На их возведение затрачивается намного меньше денежных средств, поэтому такой вариант оптимален для застройщиков с ограниченным бюджетом.
• Эстетичность . Кровля с козырьком смотрится более оригинально и презентабельно, чем стандартная. Это беспроигрышное архитектурное решение, которое будет отлично сочетаться с обликом частного дома.
• Функциональность . Одним из основных достоинств односкатной кровли с козырьком является то, что она способна защищать вход в здание от атмосферных осадков и яркого солнечного света.

  Козырек, выступающий за плоскость примыкающей стены, создает затененный участок перед входной дверью и создает дополнительные удобства. К примеру, во время дождя можно остановиться под ним, сложить зонтик и вытереть мокрую обувь, прежде чем войти в дом.

• Безопасность . Односкатные кровли весят меньше, чем двух- и многоскатные. Соответственно, они оказывают меньшую нагрузку на стены и фундамент сооружения, за счет чего снижается риск их преждевременного разрушения и последующего перехода здания в аварийное состояние.

Навес с односкатной крышей. Как сделать навес с прозрачным шифером

Сооружение крыши с прозрачным шифером – пример крайне полезный для дачников и приверженцев загородной жизни. Мы предлагаем вариант пристроенного к дому навеса – упрощенной односкатной крыши из бруса, которая без проблем адаптируется к любым индивидуальным условиям.

Верх стропилин будет укладываться на две балки, прикрепленные к кирпичной стене, низ на две условные стенки, каждая из которых включает две опорных стойки из бруса 90×90мм. Равный в сечении брус установлен у стены дома с целью крепления ограждений. Скат обеспечивается перепадом высот. Высота навеса возле стены дома 2300мм, с противоположной стороны 1960мм.

Для формирования стропильной системы потребуется брус 78×58 (80×60). Из него нужно будет выкроить 5 стропилин по 3м. Из него же фиксируемые на стене балки длиной по 2950 и 2400мм на левую и правую части соответственно. Из аналогичного по размеру материала заготавливаются балки, соединяющие опоры у входа, длиной по 2660 и 1660мм для тех же самых частей. Для обрешетки следует приобрести пять брусков 60×40×6100мм.

Для выполнения соединений нужны будут угловые разъемы, зубчатые металлические пластины, хомуты, оцинкованные саморезы, винты с шайбами, рамные анкера 135. Материал для кровли навеса и ограждения выбирайте самостоятельно. В примере использовались два листа поликарбоната 6000×1000 и один лист 6000×1500мм. Для обшивки ограждения купим полимерные панели или обычный поликарбонат 2930×115мм.

Есть одна значимая тонкость: опоры навеса устанавливались на пенобетонные пирсы заводского производства. К вершине изделий прикреплены оцинкованные колодки с регуляторами, позволяющими фиксировать в них брус сечением от 60-140 мм. Если обзавестись подобной прелестью не удастся, некое подобие необходимо будет сделать собственноручно.

Один из способов – заливка бетонных столбиков по месту строительства в специально для них изготовленную опалубку. Второй метод заключается в установке бетонных блоков. В обоих случаях между бетонными опорами и деревянными стойками прокладывается гидроизоляция.

Строительство навеса по шагам:

• Выполняем разметку стены дома и площадки согласно проектным данным.
• Раскраиваем брус на стойки и балки проектных размеров.
• Обрабатываем подготовленные деревянные детали маслом с антипиренами и антисептиками или подобным составом.
• В балках, прикрепляемых к стене, высверливаем отверстия под рамные анкера с дюбелями. Расстояние между отверстиями 40-50см.
• Временно фиксируем балки на стене, например, уложив брус на забитые в швы кладки гвозди.
• Через отверстия в балках бурим отверстия в стене, забиваем в них дюбеля и завинчиваем анкера.
• Устанавливаем опорные стойки. Проверяем их положение уровнем и фиксируем временными укосинами.
• Стойки соединяем балками, формируем тем самым стенки террасы. Угловые стыки закрепляем металлическими уголками.
• Укладываем стропильные ноги на балки. Между деревянным элементом и стеной должен остаться зазор 3-5мм. В случае плотного прилегания между древесиной и кирпичом следует расположить гидроизоляционную прокладку. Верхние края стропилин фиксируем металлическими хомутами, низ крепим гвоздями, забитыми под углом, или саморезами, завинченными снизу.
• Размечаем точки установки решетин по стропилам, укладываем их и крепим саморезами.
• К решетинам с шагом, регламентированным производителем, прикручиваем листы пластикового шифера. Крепим его саморезами с термошайбами. Листы прозрачного покрытия укладываются с нахлестом в 20см.

Односкатный навес из дерева чертеж. Как сделать пристроенный односкатный навес для машины из дерева

Как было сказано раннее, чтобы изготовить прочный и долговечный односкатный навес для машины из дерева, чертежи должны быть выполнены заранее. Без них процесс строительства будет не совсем правильным, они помогут предварительно выполнить расчеты и позволят приобрести необходимое количество материалов.

Когда все будет подготовлено, можно приступать к процессу сооружения односкатной конструкции:

1. Первым делом устанавливаются опорные элементы. Для них стоит использовать прочный брус, предпочтение стоит отдавать вариантам из сосны. Его сечение должно быть 7,5-16 см.
2. В земле пробуриваются отверстия, в которые будут устанавливаться опорные столбы. Глубина отверстий должна быть 4,5-6,5 см.
3. Установка столбов должна быть правильной. Для этого можно воспользоваться уровнем или рейкой, она укладывается сверху опорных изделий. Обычно между отверстием и столбом остается пространство, его рекомендуется заполнить цементным раствором, это укрепит столбы, и они будут прочно стоять на своих местах.
4. На следующем этапе собирается стропильная система. Она делается из бруса с размерами 15х5 см. Отступ между стропилами должен быть не больше 100-120 см. С одной стороны они крепятся к поверхности стены, а с другой стороны к опорным элементам. Для крепления потребуются саморезы и металлические уголки;
5. В перпендикулярном отношении к стропилам прибиваются обрезные доски, они должны иметь толщины около 4 см и ширину от 15 см. В результате получаются небольшие клетки с размерами 90х90 см;
6. По решетке укладывается кровельные листы. Для односкатной крыши подойдет шифер или металлические варианты покрытия.
7. Для продления срока службы навеса, дерево обязательно обрабатывается специальными защитными смесями – пропиткой, лаком, краской.

Источник: https://arka-iz-dereva.aystroika.info/novosti/odnoskatnyy-naves-iz-polikarbonata-svoimi-rukami-kak-pravilno-ustanovit-odnoskatnuyu-kryshu

Односкатный навес чертеж. Односкатные навесы из поликарбоната

Односкатные навесы из поликарбоната представляют собой простую конструкцию, которую используют в качестве беседки, дровницы, а также для защиты автомобилей от непогоды.

Характеристики

Среди особенностей односкатных навесов из поликарбоната следует отметить следующие:

• легкость конструкции. Если сравнивать поликарбонат и стекло, то следует отметить, что первый в 8 раз легче. Поэтому он получил распространение среди строителей при возведении легковесных конструкций;
• хорошая светопроницаемость. Данный тип материалов позволяет пропускать до 87% света. Если соорудить навес из него, то вы получите светлый и уютный уголок. В то же время поликарбонат сможет защитить вас от воздействия ультрафиолетовых лучей;
• высокая прочность. Среди характеристик можно выделить высокий уровень ударопрочности, а также отличную несущую способность, что делает его более эффективным, чем стекло. Ячеистая структура материала позволяет выдержать вес снега, а также град.
• отличный уровень звукоизоляции. Даже при сильном ливне можно спокойно вести беседу под ним.

Чертежи

Как рассчитать односкатный навес из поликарбоната, и какие конструктивные элементы необходимо учесть – в этом помогут проект и чертеж конструкции. Основными элементами сооружения можно назвать опорные столбы, стропильные фермы, обрешетку и само покрытие.

При проектировании необходимо учесть:

• угол уклона. Он задается исходя из климатических условий. Если выпадает обычно много снега, то угол уклона лучше проектировать 35-45°, а если местность продувается ветрами, то лучше всего подойдет 20-25°. Но чаще берется среднее значение, которое составляет 30-35°;
• стропильную систему. Для изготовления стропил и обрешетки лучше всего подходит дерево или профтруба;
• размещение. Односкатные навесы из поликарбоната своими руками могут быть выполнены в качестве пристройки к основному дому, а также в качестве отдельно стоящего сооружения.

Чертеж односкатной конструкции представлен на рисунке.

При возведении односкатного навеса строительные фермы выполняются в виде треугольника, основание которого представляет собой ширину конструкции, а гипотенуза равна длине ската. Для предотвращения прогибов поликарбоната необходимо также соорудить обрешетку с шагом в 40-50 см.

Крыша переходящая в навес. Виды козырьков

Перед тем, как сделать козырек над входной дверью, нужно определиться в выборе материала.

Навес может быть изготовлен:

• из дерева;
• поликарбоната;
• профнастила;
• металлочерепицы;
• гибкой черепицы.

Большую роль в конструировании козырька играет прочность и надежность самой конструкции. Каркас принято делать из металлических уголков, труб, деревянных брусков. Если для кровельной работы используется легкий по весу материал, то для каркаса подойдет и алюминиевый профиль. Навесы между собой отличаются как по виду материала, так и по типу монтажа, дизайном, размерами и форме кровли.

Чаще всего козырек не сильно превышает размер крыльца, но бывают случаи, когда навес прикрывает и дорожку ведущую к входу. Такие варианты можно использовать в летний период в качестве террасы и проводить здесь свой досуг. Если в навесе сделать закрытыми боковые стороны, то он отлично будет защищать вход в дом от ветра.

Навес из дерева Источник tvoidvor.com

По типу монтажа, конструкцию можно разделить на два вида:

• Опорные . В этом случае делается навес из тяжелых материалов, их необходимо надежно зафиксировать. Поэтому, перед тем, как сделать козырек над крыльцом необходимо позаботиться об металлических или деревянных опорах, на которых будет лежать одна сторона козырька, вторая должна крепиться непосредственно к стене дома.
• Навесные . Такие конструкции отличаются своей легкостью и простотой в сооружении. Чаще всего подобные навесы делают ради украшения дома, поскольку они не способны полноценно защищать крыльцо от ливня и снега.

Навесной козырек над входной дверью Источник v-dver.ru

Как сделать навес над крыльцом своими руками можно рассмотреть на фотографиях уже готовых проектов и выбрать для себя понравившийся вариант. Есть большой ассортимент навесов, которые отличаются друг от друга по форме и дизайну.

Самыми популярными являются следующие варианты установки:

• Односкатная кровля .

Это классический вариант, который пользуется популярностью до сих пор благодаря своей функциональности и не требует особых усилий в монтаже. Даже человек, который никогда не знал, как сделать козырек, справится с подобной работой. Этот вариант кровли отлично подойдет для установки больших навесов и террас.

Для покрытия используется шифер и профлист.

Единственное на что нужно обратить внимание, так это на угол наклона. Он должен быть достаточным, чтобы снег или дождевая вода не задерживались на поверхности.

Навес, как продолжение крыши. Все, что нужно знать о навесах к дому

Об укрытом навесом крыльце мечтают многие владельцы дачных домов. Это утилитарная пристройка, которая открывает немало возможностей, нежели просто открытое и порой бесполезное широкое крыльцо. Например, площадь под навесом можно сделать летней столовой, уберегающей домочадцев от дождя и назойливого солнца. К тому же организовать такой навес – не самое сложное предприятие.

Особенности

Навес, пристроенный к дому на даче, это в 99% случаев очень удобно. Если такой конструкцией покроется немалая придомовая площадь, обновленный участок приобретет хозяйственные задачи. Под навесом можно будет сделать, к примеру, дровник, хранить инструменты, урожай со своего огорода и т. д. Хозяйственную часть (ту же столовую) просто выносят из дома на открытый воздух.

Главная задача навеса – защитить от непогоды. Даже стол, стоящий под навесом, не будет объектом атаки пыли, которая может подняться суховеем.

К тому же такое устройство выглядит современно, стильно и часто преображает простенький дачный домик. Как правило, далеко не все дачные дома могут похвастать большим метражом, потому, если часть функционального интерьера можно вынести за пределы дома, это всегда грамотное решение.

Навесы бывают разными, но практически все они объединены одной чертой – одной стороной они пристраиваются к несущей фасадной стене, с другой – стоят на своей же опорной конструкции. Но такая особенность очень выгодна для монтажа. Пристроенный навес станет частью здания, потому он не должен быть чужероден его экстерьеру. И добиться этого можно разными способами. Например, путем повторения угла наклона главной кровли или использованием такого же кровельного материала. А можно пойти другим путем и выдержать присущие стилю размеры, формы, особенности.

Обычно пристроенный навес утилитарно является либо террасой, либо верандой, но и классические объекты все чаще выбираются как объект копирования.

Они уже не воспринимаются как элементы загородных домиков из западных журналов, и заимствование таких образцов даже для типовых скромных дачных домиков идет только на пользу обновлению последних.

Описание видов

Навесы могут отличаться конструктивно либо иметь отличия, связанные со способом установки.

По типу конструкции

Один из наиболее популярных вариантов – пристроенный к одной стенке навес в один скат. Такой вариант предполагает, что кровельные стропила одной стороной держат упор на стену, а другой – на столбы опоры. И это отличная пристройка для монтажа своими руками. Даже мало опытный дачный строитель должен с ней справиться.

Другие варианты такие.

• Односкатные конструкции, пристраиваемые к двум стенкам. И это тоже не редкий случай, в частности, если вход в дом угловой. Стропила будут с упором на стенку и опоры, одной опорой будет другая стена.
• Двускатные модели, пристроенные к стене. Стропила в данной ситуации держат упор на коньковый прогон и столбовую верхнюю обвязку, которая прокладывается от стены. Для монтажа такой вариант примыкающей конструкции потяжелее.
• Арочные, купольные, шатровые козырьки и козырьки иных сложных форм. Этот вариант, без сомнения, очень хорош, но дизайн таких навесов сложен для самостоятельного монтажа. Лучше с ним справятся профессиональные строители и приобретенные готовые фабричные конструкции.
