Щитовой домик представляет собой сооружение, собираемое из плоских деталей, скрепленных дополнительными элементами

Щитовой домик представляет собой сооружение, собираемое из плоских деталей, скрепленных дополнительными элементами. Полная сборка каркаса занимает немного времени, после чего можно приступать к отделочным работам внутреннего и внешнего характера. Каркасные дома – технология, которая широко распространена во многих странах мира, причем в некоторых регионах применяется только данный способ из-за простоты и оперативности всех процессов.

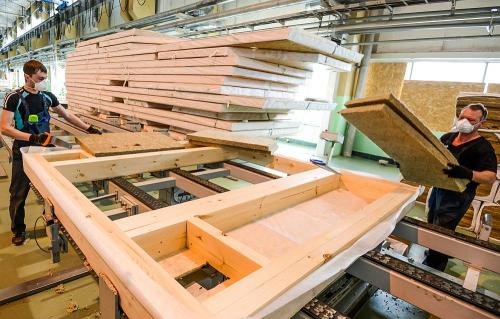

Сборка конструкции производится из готовых элементов на строительной площадке. Этапы работ отличаются простотой, кроме заливки фундамента, процессы напоминают обычную сборку конструктора, поэтому возвести каркасный дом своими руками – это не только экономно, но и практично.

По видам каркасные дома различаются следующим образом:

1. Деревянный каркасник собирается из пиломатериала. При этом цена «коробки» предельно доступна. Особенно важно, что работать с деревом легко, для распиловки не требуется специальный инструмент, достаточно пилы, ножовки. Скрепление производится отверткой. Недостаток в том, что придется сделать предварительную обработку всего пиломатериала антипренами, составами против грибка, жучков.
2. Дом на металлическом каркасе подразумевает обустройство «коробки» производимой из уголка, труб квадратного сечения. Обработка требует применения тяжелых инструментов, сварочного аппарата для скрепления всех элементов. Стоимость стальной конструкции выше, чем пиломатериалов, однако при соблюдении технологии, строительство каркасного дома на металле, выгоднее – здание получается более прочным и устойчивым.
3. Дом из ЛСТК – это строение из легких стальных конструкций особой прочности. Профиль ЛСТК имеет легкий вес, отлично противостоит воздействию внешней среды, не требует дополнительной обработки и при этом разрушение происходит в течение 200-250 лет, неплохой срок службы! Работать с материалом легко и просто – он режется ножовкой по металлу, скрепляется саморезами. Цена ЛСТК высокая, но и практические качества каркаса будут идеальными.

Каркасно-щитовой дом технология. Особенности каркасно-щитовых домов

В отличие от обычного каркасного дома, каркасно-щитовой возводится из крупных панелей, называемых щитами . Эти панели можно заказать в специальной фирме, которая изготовит их на заводе строго по вашему индивидуальному проекту.

На месте остается только собрать готовые элементы каркаса и проверить их надежность. Далее строители проводят внутреннюю отделку , и дом готов. Таким образом, самая трудоемкая часть работы проходит на заводе.

Стены устанавливают на нижнюю обвязку. Ее выполняют из деревянных брусьев, хорошо пропитанных антисептиком. Брусья устанавливают по цоколю здания, после чего надежно закрепляют анкерными болтами. Затем на обвязку возводят каркасные щиты стен и сшивают сверху верхней обвязкой. В заключение на нее устанавливают чердачное перекрытие.

Отзывы собственников каркасно-щитовых домов доказывают, что эта технология более надежная и точная, чем самостоятельное строительство дома. С помощью щитов возводят как небольшие одноэтажные конструкции, так и дома в несколько этажей, поскольку они очень прочные.

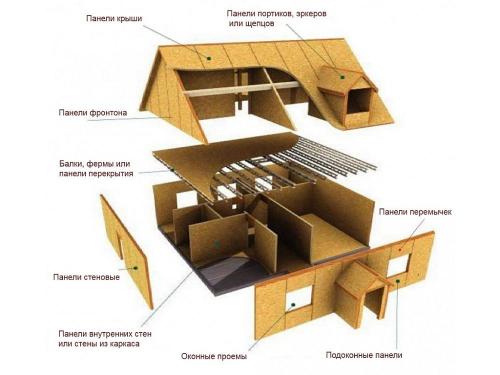

Различают несколько типов каркасно-щитовых панелей для стен:

• внутренние;
• наружные;
• глухие;
• дверные;
• оконные.

Каждый щит представляет собой цельный участок стены высотой от пола до перекрытия и шириной 60-120 см. Он изготовлен из бруса и обшит специальными плитами, между которыми внутри находится утеплитель.

Утепляют щиты обычно специальным минеральным войлоком. При этом следят, чтобы внутренняя часть содержала пароизоляционный слой , иначе на утеплителе будет конденсироваться водяной пар, что приведет к разрушению слоя.

Щиты устанавливают вертикально и соединяют их между собой при помощи гвоздей. При этом очень важно правильно соединить стыки. Они не должны продуваться воздухом, поэтому проверяют их плотность. Убедившись, что панели соединены надежно, обшивают стыки паро- и гидроизоляционными материалами, предварительно утепляя их минеральным войлоком. Затем специальным рычажным устройством обжимают стык.

В отличие от обычного каркасного дома, каркасно-щитовой возводится из крупных панелей, называемых щитами.

Эти панели можно заказать в специальной фирме, которая изготовит их на заводе строго по вашему индивидуальному проекту.

На месте остается только собрать готовые элементы каркаса и проверить их надежность.

Далее строители проводят внутреннюю отделку, и дом готов.

Таким образом, самая трудоемкая часть работы проходит на заводе.

Установка стен

Стены устанавливают на нижнюю обвязку.

Ее выполняют из деревянных брусьев, хорошо пропитанных антисептиком.

Брусья устанавливают по цоколю здания, после чего надежно закрепляют анкерными болтами.

Затем на обвязку возводят каркасные щиты стен и сшивают сверху верхней обвязкой.

В заключение на нее устанавливают чердачное перекрытие.

Отзывы собственников каркасно-щитовых домов

Отзывы собственников каркасно-щитовых домов доказывают, что эта технология более надежная и точная, чем самостоятельное строительство дома.

С помощью щитов возводят как небольшие одноэтажные конструкции, так и дома в несколько этажей, поскольку они очень прочные.

Типы каркасно-щитовых панелей для стен

• Каждый щит представляет собой цельный участок стены высотой от пола до перекрытия и шириной 60-120 см.
• Он изготовлен из бруса и обшит специальными плитами, между которыми внутри находится утеплитель.
• Утепляют щиты обычно специальным минеральным войлоком.
• При этом следят, чтобы внутренняя часть содержала пароизоляционный слой, иначе на утеплителе будет конденсироваться водяной пар, что приведет к разрушению слоя.

Зимний каркасно-щитовой дом. Что это за постройки?

Изначально каркасно-щитовые дома устанавливались на дачных участках:

• Во-первых, это быстро, в зависимости от типа дома строительство занимает 1-2 месяца.
• Во-вторых, дешево, в отличие от строительства полноценного кирпичного, пусть и небольшого, домика.

Так как дачный сезон – это весна, лето и ранняя осень, то такие дома редко утепляли, потому что в этом просто нет необходимости.

С тех пор, как каркасно-щитовые дома пришли на обычный домостроительный рынок, к их названию добавилось «для зимнего проживания» или «постоянного проживания». Это означает, что данный каркасно-щитовой дом полностью утеплен и пригоден не только для сезонного в нем пребывания, но и для постоянно жизни, включая зимнее время.

Целесообразность здания

Строительство здания целесообразно, если жилье нужно построить быстро и с ограниченным бюджетом. Даже при хороших темпах строительства и использовании новых материалов, постройка кирпичного дома занимает в среднем 4-6 месяцев, если грамотно распланировать по сезонам все работы, возведение каркасно-щитового дома займет в четыре раза меньше времени, а по качеству дом мало чем будет уступать стандартным, более фундаментальным постройкам.

В вопросе строительства или покупки недвижимости очень важна цена. Если хочется жить в своем доме, а бюджет весьма ограничен, то обзавестись кирпичным домом не получится, в то время как каркасно-щитовые дома в несколько раз дешевле каменных.

Ландшафт вокруг постройки остается практически нетронутым. Чтобы построить такой тип дома, не нужно делать глубокий фундамент и вести масштабные земляные работы. Поэтому если на участке уже есть деревья или уже велись какие-то ландшафтные работы, то при монтаже дома их можно сохранить по максимуму.

Ну и немаловажную роль играет экологичность. Так как основу каркасно-щитовых домов чаще всего составляет дерево, дышащий и самый натуральный строительный материал, жители такого дома всегда будут чувствовать себя в гармонии с природой.

Не смотря на простоту сборки и конструкции, концепция каркасно-щитовых домов разрабатывалась профессиональными архитекторами, которые учитывали все: качество материалов и нагрузку на них, а поэтому такие дома при правильном уходе стоят очень долго.

На заметку. Постройки можно возводить во всех регионах, кроме самых северных, так как благодаря хорошей теплоизоляции они «не боятся» ни сильных морозов, ни жаркого солнца.

Что такое каркасно-щитовой дом. Каркасный или каркасно-щитовой дом? Отличия технологий

Каркасные и каркасно-щитовые дома занимают сегодня немалый сегмент строительной сферы благодаря ряду общих достоинств. Однако эти две технологии, хоть и имеют созвучные названия, достаточно существенно отличаются между собой. Для того, чтобы вывести объективную оценку каркасных и каркасно-щитовых домов, стоит сравнить их по нескольким важным критериям.

5 критериев сравнения каркасной и каркасно-щитовой технологии

Важными для застройщика или владельца частного участка под дом являются следующие 5 критериев:

1. Конструктивные особенности.
2. Выбор проекта.
3. Сроки строительства дома.
4. Цена строительства.
5. Эксплуатационные характеристики.

По ним и будем сравнивать каркасную и каркасно-щитовую технологии строительства домов.

Конструктивные особенности

Каркасный дом конструктивно состоит из несущего каркаса, собираемого из обрезного бруса, который затем утепляется и зашивается отделкой. Такой состав имеют все поверхности – полы, стены, перегородки и потолки. Весь «пирог» собирается непосредственно на строительной площадке.

Каркасно-щитовой дом состоит из готовых щитов, которые представляют собой две панели, между которыми находится утеплитель. Такие щиты изготавливаются на производстве, затем доставляются на строительную площадку, и собираются по принципу конструктора.

Какая конструкция лучше или хуже – читаем дальше.

Выбор проекта

Каркасная технология дает потребителю достаточно много пространства для «маневров». Во-первых, готовых проектов под этот способ строительства сегодня разработано очень много. Во-вторых, есть возможность что-то подкорректировать, изменить в соответствии с бюджетом, климатическими условиями и другими факторами. В том числе, буквально «на ходу» можно выбирать влажность бруса для сборки каркаса (дешевле или дороже), толщину утеплителя для всех конструкций по-отдельности, а также их некоторые размеры.

В каркасно-щитовой технологии с этим вопросом немного похуже. Как уже было сказано выше, готовые щиты для каждого комплекта изготавливаются по определенным шаблонам в производственных условиях. Естественно, что-либо поменять (толщину стен, тип утеплителя и т. д.) заказчик уже не в состоянии. К тому же, каркасно-щитовая технология строительства домов намного «моложе» рассматриваемого оппонента, а посему и готовых проектов в запасе у архитекторов имеется существенно меньше.

Сроки строительства дома

Обе технологии в этом плане просто рекордсмены на фоне традиционных кирпичных и блочных построек. Частные дома буквально за пару недель собираются на участке на голом фундаменте, и сразу же вводятся в эксплуатацию. Различия, конечно же, есть – каркасно-щитовая технология немного «шустрее» в плане сроков строительства. Но разница, по большому счету, очень и очень несущественна, чтобы на нее ориентироваться при выборе.

Цена строительства

Вот цена является более важным фактором, чем сроки строительства, и тут между нашими оппонентами есть заметная разница. Забегая наперед, скажем, что «победителем» по этому пункту является каркасная технология, и вот почему.

В строительстве обычного каркасного дома используется очень много ручного труда, который, как известно, у нас не очень ценится. А вот готовые щиты для второго варианта изготавливаются на производстве с применением автоматизированного и, как правило, импортного оборудования. Это и сказывается на итоговой цене каркасно-щитового дома.

Эксплуатационные характеристики

В этом вопросе преимущество пока остается за традиционной каркасной технологией. Пока потому, что каркасно-щитовые дома начали строятся сравнительно недавно, и еще недостаточно хорошо проработаны, испытаны временем и сложными условиями эксплуатации. По дефолту на сегодня каркасники более надежные, прочные и долговечные.

Итог

Что каркасные, что каркасно-щитовые дома имеют как свои достоинства, так и недостатки. Рассмотрев их, каждый определяет для себя более важные и существенные критерии при выборе между двумя технологиями.

Устройство сборно щитового дома своими руками. Основные работы по возведению

Как построить каркасно-щитовой дом своими руками? Для этого вам понадобится пила, электролобзик, металлический угольник, строительные клещи, уровень, средний и большой молоток, средний и большой топор, шуруповерт, гвоздодер, рулетка, ножовка, арматура и мелкие строительные детали (гвозди, шурупы, уголки и т.д.), а также бетономешалка.

В качестве основных материалов для строительства своими руками дома каркасного типа потребуется рубероид, цемент, изоляционная отделка, покрытие для кровли, доски, кирпич, битый шифер, цемент марки М500, гравий и песок с мелкими гранулами, камни, а также облицовочные покрытия.

В чем разница между каркасным и каркасно-щитовым домом ? Оказывается, разница между двумя указанными типами домов проста: каркасный дом возводят из отдельных досок на выбранном участке, а каркасно-щитовой изготавливается на заводе частями (щитами), и только потом на месте стройки из таких щитов собирается в цельную конструкцию.

Если вы посмотрите уроки

В частности, режется верхняя и нижняя основа для рам, которая впоследствии крепится шурупами, гвоздями или прочными скобами. Между двумя основами на расстоянии около 65-80 см поставьте подпорки.

Помните! Дерево должно быть прочным и износостойким, так как именно на эту часть стены будет приходиться основная нагрузка ее веса.

Чтобы защитить сборно щитовой дом своими руками от ветра, задействуйте дополнительные отделочные материалы для рамы. Это может быть специальная стружечная плита, влагостойкая фанера и другие материалы на основе древесины.

Пошаговая инструкция строительства каркасно-щитового дома своими руками включает в себя такие этапы:

• закладка фундамента;
• возведение стен;
• внешняя отделка;
• внутренняя отделка (в т.ч. теплоизоляция);
• кровельные работы.

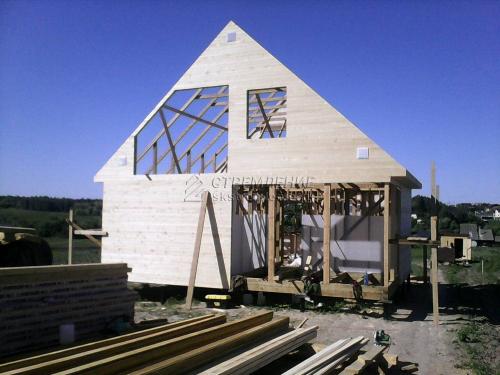

Поэтапное строительство каркасного дома своими руками, фото

Давайте обсудим детали строительства каркасно-щитового дома. Поскольку щиты, используемые в таких работах, имеют небольшой вес, вовсе необязательно сооружать глубокий фундамент. Вы можете остановиться на фундаменте ленточного типа или целостной плите . Но эти работы следует начинать с подготовки двухметровой траншеи (в зависимости от особенностей климата ее глубина может меняться).

Далее сделайте опалубку из обрезных досок: она должна быть выше траншеи примерно на 0,4 м. Для этого вам понадобятся прочные 3-6-метровые доски (1 или 3 сорт) с толщиной в 25 мм, брусья с сечением 5 на 5 см, а также 80-мм гвозди.

Следующая стадия – укладка битого шифера, создание конструкции из кирпича и камней . При этом толщина образованного слоя должна составлять до трети глубины траншеи. Подробности этого этапа тоже можно узнать на видео каркасно-щитового дома. Сверху слой засыпают песком еще на 20 см, а для заполнения ниш – поливают водой. Эту процедуру лучше повторить около пяти раз.

Далее в бетономешалке готовится раствор из воды (13 л), песка (75 кг), гравия (125 кг) и цемента (25 кг), который тоже заливается в траншею.

После утрамбовки и высыхания фундамента можно приступать к созданию каркасников своими руками.

Полезная статья о том,  какой дом лучше: из бруса или каркасный — описаны положительные характеристики, указаны недостатки домов каждого из указанных типов, даны рекомендации по выбору.

Обсуждения плюсов и минусов каркасных домов, отзывы владельцев вы найдете в этой статье .

Возведение стен начинается с изоляционной рубероидной подложки. К слову, на многих видео как построить каркасный дом своими руками недорого используется именно этот материал в силу невысокой стоимости.

Укладывайте рубероид между поверхностями фундамента, а затем можете начинать возведение стен:

1. Просверлите отверстия в некоторых местах фундамента: здесь для соединения бруса необходимо вбить вертикальные штыри из сухого дерева (нагели). Нагель должен войти в отверстие с натягом. Каркасное основание должно равняться высоте двух брусьев. В верхнем брусе делается пропил в половину бруса. Учитывайте ширину используемых брусьев, так как количество мест посадки должно равняться численности стоек.
2. Приступайте к монтажу стоек: они вставляются в сделанные отверстия. Закрепить их можно с помощью наклонной подпорки-кронштейна, который соединит два каркасных узла. После того, как все стойки будут установлены, закрепите верхний брус с заготовленными отверстиями.
3. Верхние концы стоек вставьте в пазы. При этом соблюдайте расстояние между пазами: оно должно равняться нижним дистанциям между отверстиями.
4. Убедитесь, что созданная конструкция не наклонена и стойко держится на фундаменте. Для проверки ровности используйте уровень.
5. Закрепите стойки с помощью укосин, а также уберите временные укосины.
6. Аналогичным образом закрепите все продольные перемычки из брусьев. Для закрепления используйте 10-сантиметровые гвозди.

Каркасный дом своими руками. Возведение фундамента

Фундамент выбирается по желанию и может быть столбчатым, свайно-винтовым, ленточным и т.д. В данной статье рассматривается пример постройки каркасного дома со свайно-винтовым типом фундамента.

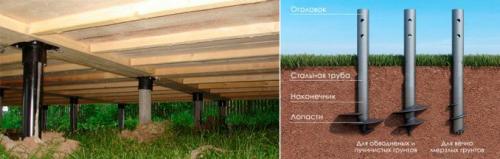

Свайно-винтовой фундамент

Подобный вид фундамента подходит к тем участкам, где имеется рыхлый или неустойчивый грунт. Этот тип фундамента обладает рядом достоинств, таким как:

• Нет необходимости привлекать спецтехнику для его постройки.
• Фундамент возводится в сжатые сроки: чтобы его смонтировать достаточно одних суток.
• Огромный выбор строительного материала (свай).
• Фундамент обладает прекрасными несущими характеристиками.
• Это дешевый вариант фундамента, по сравнению с другими типами фундаментов.
• Фундамент монтируется в любое время года.

На заметку! Наличие свайно-винтового фундамента не позволяет обустроить в доме подвал. Это существенный недостаток подобного варианта.

Как рассчитать количество свай?

Сваи должны иметь правильную геометрическую форму и качественные лопасти. Из соответствующей таблицы можно выбрать подходящие сваи.

Винтовая свая (диаметр трубы)	Шаг установки	Применение
219	3-10	Дома, пирсы, ангары
159	2-5	Аналогично
133	2-5	Аналогично
108	2-5	Тяжелые ворота, пирсы, ангары, дома, заборы
89	2-4	Можно использовать в качестве дополнительных свай, для домов, хозблоков
76	1-3	Легкие постройки, террасы, указатели, знаки дорожного движения
59	0.5-2	Аналогично

На заметку! В условиях, когда грунт глинистый, работы следует проводить в сухую, не дождливую погоду. Сваи устанавливаются строго вертикально.

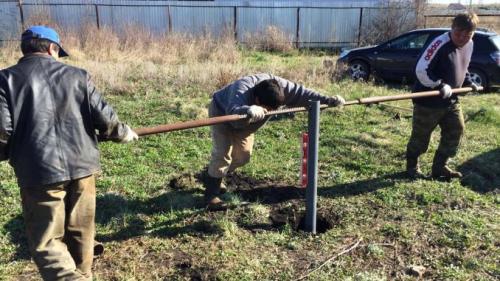

Как установить сваи самому?

В случае применения свай большой толщины, придется воспользоваться помощью спецтехники. Если выбрать сваи оптимального диаметра, то можно обойтись своими усилиями. В таком случае намного проще определиться с одинаковым уровнем установки свай.

Для начала на участке осуществляется необходимая разметка и подготавливается площадка. Желательно, чтобы она была горизонтально ровной и могла послужить своеобразным ориентиром глубины погружения свай.

Следующий этап – определение периметра будущего фундамента. Для этого, по его углам забиваются металлические прутья, после чего между ними натягивается веревка. Необходимо проверить, чтобы будущий фундамент имел прямые углы.

В первую очередь сваи устанавливаются по углам на глубину не меньше 0,5 метра. Хотя здесь все зависит от типа почвы. Установку свай лучше осуществлять вдвоем: один ввинчивает их, а второй контролирует вертикальность. Установив сваи по углам постройки, приступают к установке промежуточных свай, которые могут находиться на удалении 0,7-1,2 метра одна от другой. Все сваи ввинчиваются на требуемую глубину, после чего приступают к их выравниванию, бетонированию и монтированию оголовков на сваях.

Источник: https://dom-na-vodah.ru/novosti/derevyannyy-dom-svoimi-rukami-poshagovoe-opisanie-kak-postroit-samostoyatelno-dom-ot-do-ya

Щитовой дом из чего сделан. Главные различия между каркасно-щитовыми и каркасными домами

Основа каркасно-щитового дома – это рама, изготовленная из досок или бруска. Эта рама заполняется плитой ОСП, слоем минерального утеплителя, гидрозащитной мембраной, верхняя облицовка может выполняться из ГВЛ, стандартного гипсокартона, ДСП и других стройматериалов. Каким бы ни был состав щита, принципиальное отличие заключается в производстве. Щиты могут изготавливаться в заводских условиях по созданному проекту (в результате заказчик получает уже готовые к монтажу щитки с точно подогнанными габаритами). Стоит отметить, что традиционная каркасно-щитовая технология (как делают за рубежом) – это всегда заводское производство щитов, которые потом просто доставляются на участок и собираются в целостный дом.

Основа традиционного каркасного дома (не важно, рассматриваем мы канадский или финский дом) – это строганная сухая доска камерной сушки. Тут без вариантов. Вертикальные стойки толщиной 4-5см монтируются с шагом 40-60см. После этого устанавливаются горизонтальные обвязки. Дальше собираются стены (если говорить совсем просто, то такая сборка напоминает принцип сот). Для наружной обшивки используется ОСП-3. Плитный материал облицовывается сайдингом или массивом (конкретный тип каждый заказчик выбирает для себя сам). Внутренняя часть каркаса заполняется минеральным утеплителем.

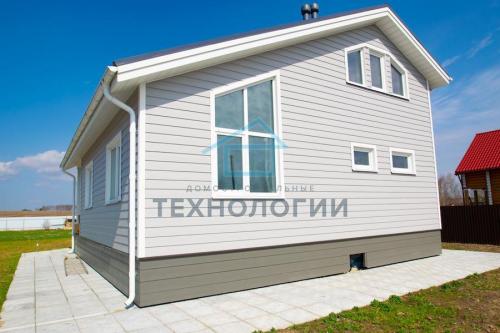

Фото 1. Каркасный дом обшитый фиброцементным сайдингом

Подводим итог:

• Стена каркасно-щитового дома изготавливается из доски или бруса, после чего уже наслаивается утеплитель, паро- и ветрозащитные мембраны.
• Основа каркасного дома – это смонтированный из досок камерной сушки каркас, в который устанавливаются так называемые «пироги утепления».

Каркасная и каркасно-щитовая технологии имеют много общего, поэтому многие из заказчиков не видят между ними разницы:

• Минимальные сроки на строительство. Для сооружения дома средней или небольшой площадью вам потребуется 1,5-2 месяца.
• Строительные работы могут выполняться в любое время года. При этом вам не нужно использовать тяжелую строительную технику.
• Конструкции имеют небольшой вес, поэтому они не дают усадки, и вы сможете въехать в свое новенькое жилище сразу же после окончания строительства.
• Внутренние и наружные поверхности дома идеально ровные, поэтому с отделкой у вас не возникнет никаких затруднений.
• И каркасные, и каркасно-щитовые дома недорогие. Конечно, в отличие от той же постройки из кирпича вам нужно будет выплатить всю сумму сразу, а не разбивать траты на несколько месяцев, но и въедете вы в новенькое жилище гораздо раньше.
