Правильная технология монтажа металлочерепицы. Специфика кровельного пирога

Состав и структура кровельного пирога под металлочерепицу зависит от того, будет утеплена конструкция или нет. В простейшей неутепленной схеме используется только гидроизоляционная пленка. Пароизоляционный барьер применяется, если чердачное помещение предполагается подшить.

Утепленный кровельный пирог включает три стандартных слоя, это:

Пароизоляция. Располагается со стороны будущего поступления бытовых испарений, т.е. изнутри стропильной системы. Ее работа заключается в защите утеплителя от пара. Полосы пароизоляционного материала настилаются параллельно свесам с нахлестом в 10-15см. К стропилам крепятся степлером, а в единое полотно соединяются клейкой лентой. Между внутренней обшивкой чердака и пароизоляцией следует создать зазор путем установки обрешетки.
Теплоизоляция. В качестве утеплителя чаще всего используются миниральноватные плиты, толщина которых определяется согласно предписаниям СНиП II-3-79. Материал устанавливается враспор между стропильными ногами. Чтобы обеспечить жесткость установки плиты нарезаются шириной на 1,5-2см больше, чем расстояние между стропилами.
Гидроизоляция. Нужна она в качестве барьера от атмосферных осадков. Стелют ее с внешней стороны стропильной системы перед устройством обрешетки, стараются устроить сразу после укладки утеплителя, чтоб не намок. Гидроизоляционный материал укладывается, как пароизоляция, полосами с аналогичным нахлестом и способами крепления.

Как выставить первый лист металлочерепицы. Технические моменты укладки черепицы

Листы металлочерепицы следует укладывать рядами: слева направо, снизу вверх. Первый ряд листов должен выступать за карниз на 50 мм. Листы крепятся в прогиб волны под ступенькой, в местах прилегания к обрешетке.

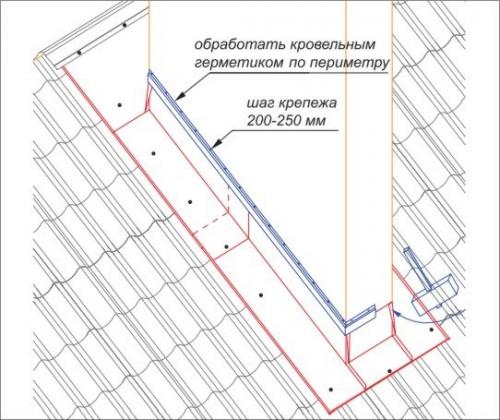

Монтаж обхода трубы

Для формирования обхода трубы, монтируем «металлический фартук» из планок примыкания. Нижняя часть на 200 мм будет уходить под черепицу, а верхняя на 150-200 мм поднимется по трубе.

Планка примыкания монтируется поверх в штробу или внакладку.
В верхней части «фартука» следует проложить уплотнитель.
Места соединений планки, зазоры между ней и трубой следует тщательно загерметизировать.

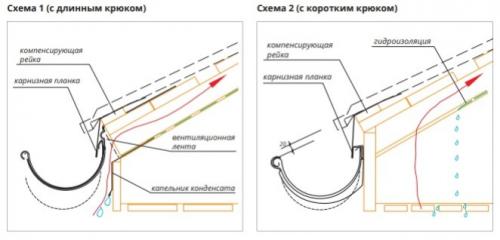

Монтаж водостока

Длинные крюки устанавливаются до монтажа кровельного материала. Карнизная доска должна быть шириной минимум 200 мм для надежного крепления крюков.
Если водосточная система устанавливается после монтажа кровли, мы рекомендуем использовать короткие крюки и монтировать их прям на лобную доску.
Карнизная планка монтируется на карнизную доску поверх крюков с нахлестом не менее 20 мм друг на друга
Чтобы при сходе снега с кровли водосток не был поврежден, рекомендуем монтировать первый крюк на лобовую доску так, чтобы внешний край крюка был ниже воображаемой линии продолжения карнизой доски на 20 мм (схема 2)

Подробнее о монтаже водосточной системы: Инструкция по монтажу водосточной системы

Правила установки проходных элементов, мансардных окон, элементов безопасности кровли подробно описаны в прилагаемых к заказам инструкциях.

Источник: https://gorizont-pro.ru/novosti/krovlya-iz-metallocherepicy-svoimi-rukami-osobennosti-dvuskatnoy-krovli-iz-metallocherepicy

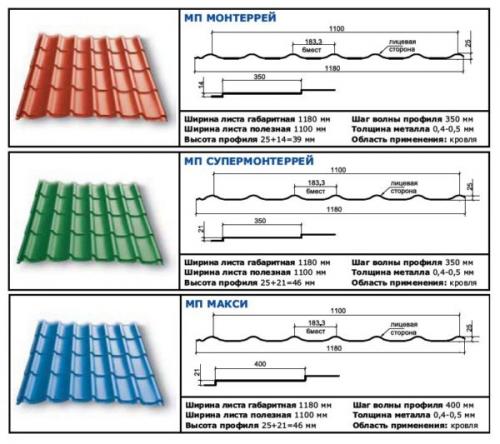

Монтаж металлочерепицы монтеррей. Облегченный вариант Монтеррея

Толщина улучшенной металлочерепицы Монтеррей — 0,4 мм, что на 20% меньше стандарта. Считается, что материал относится к эконом-классу, при том, что у классического финского кровельного покрытия толщина металла составляет 0,5 мм, без каких-либо поправок на геометрию и вторичные характеристики. Монтаж облегченной кровли серьезно усложняется, поэтому производитель выпускает листы укороченного размера.

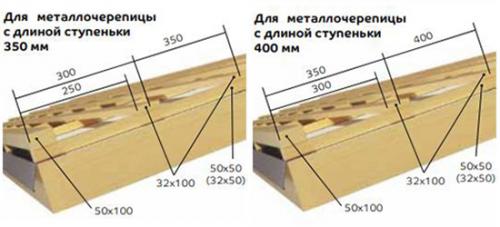

Из-за малой толщины лист сильно прогибается, в результате монтаж обрешетки под металлочерепицу Монтеррей приходится делать более плотным, с меньшим шагом. Кроме того, из-за меньшего размера листа увеличивается количество стыков. Уменьшить нахлест металлочерепицы Монтеррей по длине нельзя по технологическим причинам, иначе кровля будет плохо держать воду. В результате расход кровельного материала для покрытия крыши одного размера возрастает в сравнении с монтажом кровли из финского металла на те же 20%.

Примером облегченного варианта кровельного покрытия может послужить металлочерепица Монтеррей Люкс. Ее основные параметры выглядят следующим образом:

Толщина стального листа без цинкового покрытия — 0,4 мм, с цинком — 0,45 мм;
Размеры одного полотна 110 см в рабочем размере, с учетом капиллярной кромки — 118 см;
Высота волны в гребне 24 мм, превышение одной ступени над нижестоящим рядом в листе — 15 мм;
Шаг волны – 350 мм, вес квадрата — 4,5 кг.

При этом Люкс считается достаточно качественным кровельным покрытием и используется для небольших построек с длиной ската до 6 м. Металлочерепицу Монтеррей-Люкс выпускают как из российского металла, так и из импортного сырья.

Совет! Покупая генерики металлочерепицы Монтеррей, важно точно знать, в какой стране выпущен стальной лист.

Лучше всего шведская или бельгийская сталь, ее чаще всего импортируют для изготовления отечественного покрытия премиум и люкс-класса. Хуже всего сталь из Юго-Восточной Азии и Китая. Монтеррей из российского металла занимает промежуточную позицию.

Кроме того, можно встретить предложения металлочерепицы Супермонтеррей. Единственным его отличием от обычного Монтеррея является более высокий профиль. У Супермонтеррея средняя высота гребня составляет 25 мм, а превышение рядов — 21 мм.

Монтаж металлочерепицы пошаговая инструкция. Как правильно монтировать металлочерепицу?

Металлочерепица пользуется всё большим спросом. Этот материал соответствует практически всем запросам потребителей. Она эстетична, долговечна; с её помощью можно облицевать кровлю в любом стиле — многообразие профилей и оттенков позволяет реализовать любые дизайнерские решения. Металлочерепица устойчива к разрушительному воздействию влаги и ультрафиолета, её используют в любых климатических условиях. Лёгкий монтаж — дополнительное преимущество материала; установка металлочерепицы не займёт много времени. В статье мы рассмотрим, как правильно уложить металлочерепицу.

Этап 1. Выбор инструмента для монтажа (укладки) металлочерепицы

Первое, что надо знать, ― какой инструмент понадобится для правильного монтажа металлочерепицы.

Этап 2. Выбор сопутствующей продукции для правильной установки металлочерепицы

Не забывайте о сопутствующих товарах для монтажных работ.

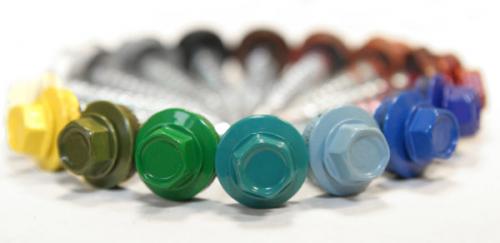

Кровельные саморезы ― крепёжные элементы, оснащённые шайбой с EPDM-прокладкой и изготовленные из стали с цинковым покрытием. Герметизирующие материалы нужны, чтобы изолировать от влаги наиболее уязвимые места ― стыки и примыкания элементов кровли. Могут выпускаться в форме лент либо в жидком виде. Ремонтная эмаль-аэрозоль. Пригодится, если нужно восстановить полимерное покрытие (если его повредили в ходе монтажа или перевозки материала). Двусторонняя соединительная лента. Её используют, чтобы герметично проклеивать стыки паро- и гидроизоляционных полотен. В противном случае паро- и гидроизоляция не сможет выполнять свои функции ― она будет пропускать влагу.

Этап 3. Установка теплоизоляции

Тема статьи ― особенности монтажа металлочерепицы, поэтому не будем заострять внимание на монтаже стропильной системы. Предположим, что она готова и пора монтировать «кровельный пирог».

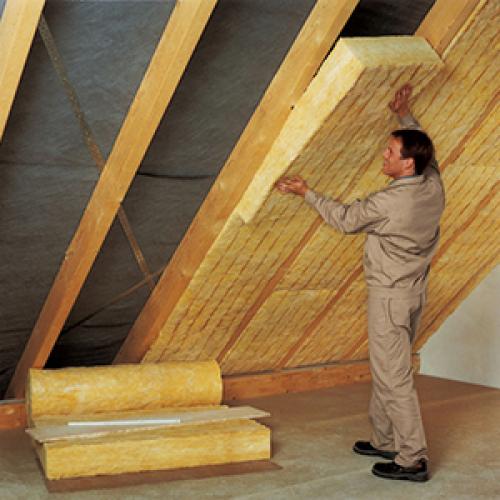

Начать можно с установки теплоизоляции. По статистике, через кровлю уходит примерно 25% тепла. Иначе говоря, если кровля не утеплена, вы отапливаете улицу. Чтобы избежать этого, установите теплоизоляцию.

Кровлю можно сделать «тёплой» или «холодной». У «тёплой» кровли утепляют скаты, у «холодной» ― пол чердака. Мы рассматриваем особенности монтажа металлочерепицы на примере «тёплой» кровли ― она сложнее устроена.

Плиты или маты теплоизоляции монтируют враспор между стропил.

Этап 4. Защита утеплителя от влаги

Чтобы теплоизоляция исправно выполняла свои функции, она должна быть сухой. Намокание всего на 5% вдвое снизит эксплуатационные свойства утеплителя.

Для защиты теплоизоляции от влаги потребуются паро- и гидроизоляционные плёнки и мембраны.

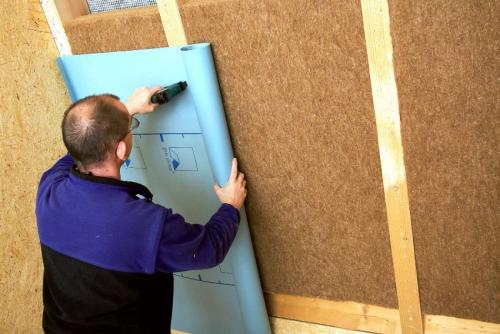

Пароизоляция

Защищает теплоизоляцию от испарений со стороны жилого помещения.

Последовательность укладки

Пароизоляцию монтируют по горизонтали ската кровли, начиная снизу.

Фиксация

Чтобы зафиксировать пароизоляцию, её прикрепляют к нижней грани стропил с помощью скобозабивного пистолета.

Гидроизоляция

Обеспечивает защиту теплоизоляции от конденсата. Представлена в виде:

мембран (их монтируют без провиса, вплотную на теплоизоляцию);
плёнок (при монтаже оставляют провис 20 мм).

Последовательность укладки

Гидроизоляцию монтируют с внешней стороны утеплителя, по верхней грани стропил.

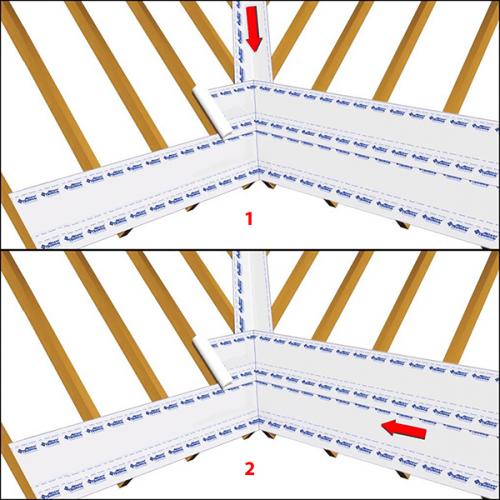

Монтаж гидроизоляции начинают с ендовы (если она есть) ― внутреннего угла, который образуется на стыке скатов. Этот элемент кровли требует тщательной герметизации, поскольку он часто контактирует с осадками.

Рулон гидроизоляции раскатывают от конька к карнизу. Материал должен полностью закрыть область ендовы.

Когда ендова гидроизолирована, переходят к скатам. Как и в случае с пароизоляцией, рулон раскатывают в горизонтальном направлении. Сначала ― вдоль карниза, затем ― выше (и так ― до конька).

Фиксация

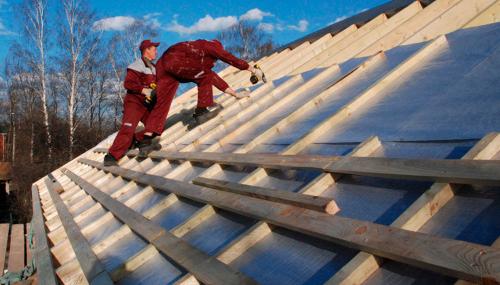

Чтобы зафиксировать полотна гидроизоляции, следует смонтировать контробрешётку из деревянных реек 50х50 либо 32х50 мм.

Внимание: не забывайте о проклейке стыков полотен гидро- и пароизоляции с помощью двусторонней соединительной ленты!

Что нужно для монтажа металлочерепицы. Как рассчитать

Подобную работу проводят с чётким планированием процесса, поэтому в первую очередь разрабатывается проект крыши. Для этого проводится точно измерение скатов крыши, подсчёт количества и длины ендов, коньков и других компонентов. В план вносится схема водоотвода.

Схема кровли с металлочерепицей Источник srbu.ru

На основании собранных данных и особенности выбранной технологии укладки удаётся узнать, сколько стройматериалов потребуется для работы. Владелец дома может выполнить подсчёты самостоятельно, либо, собрав данные, обратиться в специализированную на продаже кровельных материалов фирму. Её сотрудники проведут их через специальные программы, и определят подразумеваемые расходы.

Перед тем как класть металлочерепицу, нужно заранее закупить и доставить достаточное количество стройматериалов. При их нехватке возможно прекращение строительства, при этом неоконченная кровля будет уязвима для влияния осадков.

Что понадобится для строительства

Сборка кровли – сложный процесс, который невозможно безопасно осуществить без ряда приспособлений. Каждый мастер, знающий как установить металлочерепицу на крышу, располагает собственным набором инструментов и приспособлений, обеспечивающих беспрепятственный доступ ко всем частям кровли.

Разные схемы укладки обрешётки под черепичную крышу Источник osnovam.ru

Переносная лестница с упорами

Необходима при установке первых карнизных планок и системы водослива. В её верхней части расположены подвижные ноги, которые можно расположить под заданным углом и упереть в стену дома. Подобная конструкция исключает нанесение ущерба свесу черепицы и желоба. Изделие лёгкое, и при необходимости его можно без труда передвинуть с места на место.

Строительные леса

Устанавливая их возле стен, можно значительно повысить безопасность работы. Леса состоят из металлических опор и деревянной платформы, на которой может разместиться несколько человек. Лучше всего использовать заводские модели, размер которых будет соответствовать высоте здания. При выборе ориентируйтесь по индивидуальным условиям.

Трап для передвижения по кровле

Изделие схоже с обычной лестницей, но оно дополнено специальными зацепами, предназначенными для фиксации к коньку крыши. Лестница устанавливается на готовые элементы кровли так, чтобы мастер не повреждал их при перемещении. С её помощью значительно проще вкручивать саморезы и другие крепёжные элементы, создавать обрамление дымохода и крепить снегозадержатели.

Так выглядит трап на кровле Источник i.ytimg.com

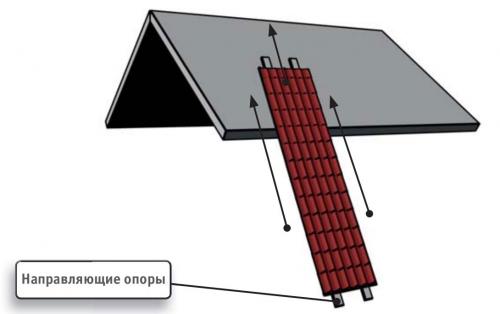

Направляющие для подачи черепицы

Изготавливаются самостоятельно, применяются для упрощённой передачи элементов кровли на крышу. Две доски сшиваются вместе так, чтобы их ширина соответствовала размерам фрагментов металлочерепицы. Длина направляющих должна быть достаточной для того чтобы их можно было опереть на крышу под углом не больше 45 градусов.

При использовании один человек располагает фрагмент кровли в нижней части, и подталкивает его вверх. Расположившийся на кровле мастер принимает элемент кровли и тянет к себе, после чего крепит его к обрешётке.

Монтаж металлочерепицы своими руками

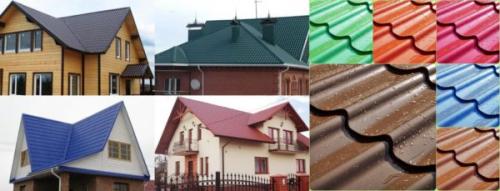

Металлочерепица является одним из популярных кровельных материалов. Это связано с его хорошими эксплуатационными свойствами, доступностью и возможностью самостоятельно выполнить монтаж.

Плюсы и минусы кровли из металлочерепицы

Чаще всего для крыши частного дома используют именно металлочерепицу, поскольку этот кровельный материал обладает большим количеством преимуществ:

небольшой вес — всего 4–6 кг/м²;
широкий цветовой ассортимент;
Металлочерепица выпускается разного цвета, поэтому её легко подобрать для оформления внешнего вида индивидуальной постройки

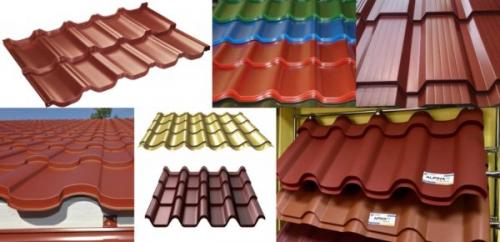

разные модели — внешний вид волн;
Модель металлочерепицы выбирают в зависимости от её несущих характеристик и угла наклона крыши
экологическая чистота — вредных веществ в составе материала нет;
высокая прочность при соблюдении правил монтажа — благодаря наличию рёбер жёсткости (например, материал толщиной в 0,5 мм выдерживает нагрузку в 200 кг/м²и больше);
устойчивость к механическим повреждениям и перепадам температур (минимальное температурное расширение);
невысокая стоимость;
возможность самостоятельного монтажа.

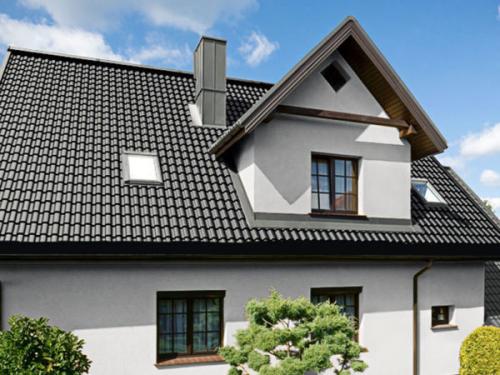

Металлочерепица — прочный и привлекательный кровельный материал

Но металлочерепица имеет и один существенный недостаток — шумность во время дождя и града. Поэтому в кровельный пирог жилого дома обязательно включают слой шумоизоляции (например, полистирол). Также эту роль может выполнять двойной слой утеплителя или металлочерепица со специальным звукоизоляционным покрытием.

Слои утеплителя под металлочерепицей хорошо справляются с подавлением наружного шума

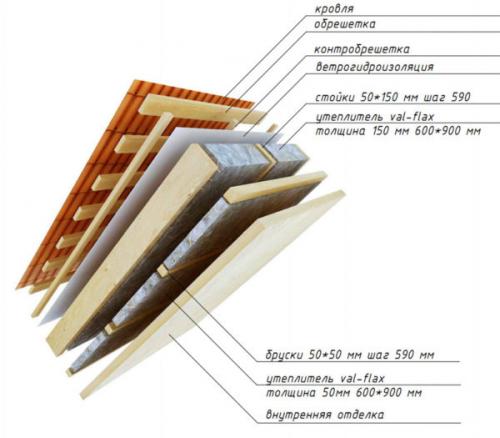

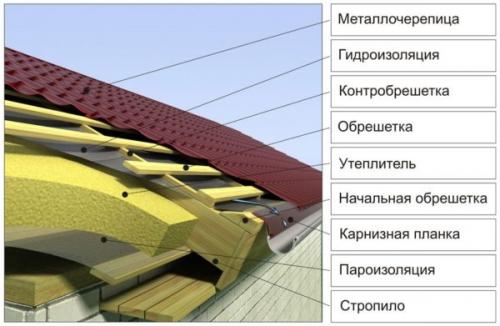

Устройство утеплённой и неутеплённой кровли

Металлочерепицу можно использовать для покрытия частного дома и любой хозяйственной постройки. Крышу жилых домов всегда делают утеплённой. Кровельный пирог утеплённой жилой мансарды имеет наибольшее количество слоёв:

металлочерепица — выполняет защитную функцию строения;
шумоизоляция — гасит вибрацию и шум из-за внешнего воздействия на металлические листы;
обрешётка — место крепления кровли;
контробрешётка — обеспечивает вентиляционный зазор, не даёт образовываться конденсату;
гидроизоляция — защищает утеплитель от влаги;
теплоизоляция — удерживает тепло внутри жилого помещения;
стропильная система;
пароизоляция — предотвращает проникновение влаги изнутри помещения;
внутренняя обшивка.

При обустройстве кровельного пирога под металлочерепицу лучше не экономить, чтобы крыша получилась качественной и прослужила долго

На хозяйственной постройке или летнем необогреваемом садовом домике конструкция кровельного пирога под металлочерепицу гораздо проще:

металлочерепица;
обрешётка;
контробрешётка;
гидроизоляция;
стропильная система.

Металлочерепицу хорошо использовать для крыши хозяйственных построек, навесов от солнечных лучей, гаража и бани

Монтаж кровли из металлочерепицы

Застелить крышу металлочерепицей можно и самостоятельно, если заранее изучить инструкцию, выполнить расчёт материала и подготовить нужные инструменты.

Перед работой важно запомнить основные правила по монтажу металлочерепицы на крышу

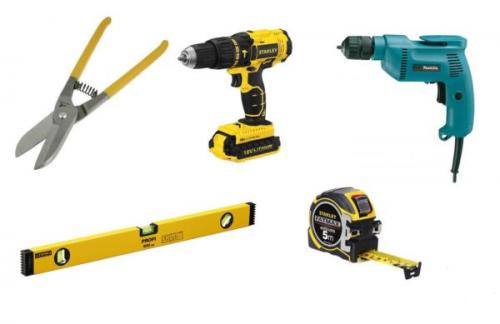

Необходимые инструменты

Для укладки металлочерепицы на крышу понадобятся:

ножницы по металлу;
Для монтажа кровли из металлических листов необходим разный ручной инструмент и измерительные приборы
электрическая дрель;
шуруповёрт;
длинная рейка;
монтажная лента;
измерительный прибор;
молоток или киянка;
маркер или строительный карандаш.

Выполнять работы рекомендуется с защитными средствами: в пластиковых очках и рукавицах.

Также понадобится прочная лестница. Для монтажных работ на невысоких хозяйственных постройках лучше использовать стремянку. А для передвижения по крыше здания необходимо закрепить деревянную лестницу на коньковой планке.

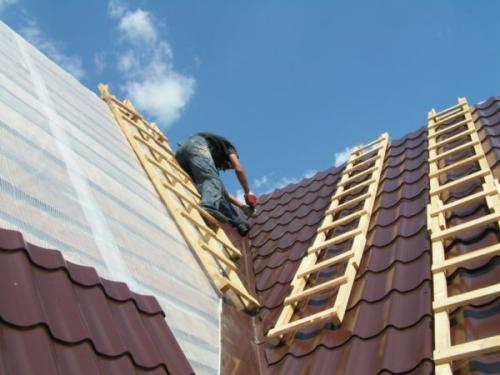

Для безопасности и удобства монтажа металлочерепицы используют лестницы, закреплённые на верхней части крыши

Расчёт материалов

У листа металлочерепицы есть две ширины:

общая (1180 мм);
полезная (1100 мм) — края не считаются, так как листы стелятся внахлёст друг на друга.

При расчётах используют значение именно полезной ширины.

При желании можно заказать у производителя материал по собственным размерам, чтобы потом не резать листы

Для определения нужного количества материала надо замерить крышу и вычислить:

Сколько получится рядов. Для этого ширину ската (по карнизу или коньку) разделить на полезную ширину листа металлочерепицы. Например, 5 м : 1,1 м = 4,5. Полученное число округлить до 5 рядов.
Сколько листов в ряду. Для этого высоту ската нужно разделить на длину листа металлочерепицы (стандартный лист 2,5 м). Например, 3,5 м : 2,5 м = 1,4. Округлить до 2 штук. При желании можно заказать длину листов, равную высоте ската.
Количество материала. Получается: для одного ската нужно 5*2=10 листов, а для двух — 20 листов.

Сразу необходимо подсчитать и количество крепёжных элементов. На 1 м²приблизительно требуется 7–8 саморезов, а также 3 шт. на 1 погонный метр конька и ендовы.

Источник: https://360doma.ru/novosti/kak-pravilno-perekryt-kryshu-metallocherepicey-eta-montazh-metallocherepicy

Монтаж металлочерепицы слева направо. Инструкция по монтажу металлочерепицы

При выборе транспортного средства для транспортировки металлочерепицы необходимо обратить внимание на длину кузова транспортного средства: она должна быть не менее длины пачек с изделиями.

Ограничения по скоростному режиму — 80 км/ч.

В целях безопасности и исключения возможности повредить изделия и транспортное средство, листы необходимо закрепить по всей длине.

Разгрузка и перемещение металлочерепицы

Погрузка и выгрузка упаковок с металлочерепицей осуществляется при помощи специальной подъемной техники с мягкими стропами.

Проследите за тем, чтобы место выгрузки было сухим и чистым.

В случае ручной разгрузки необходимо исходить из расчета 1 чел. на 1,5-2 м.п. Осуществлять подъем и перенос листов рекомендуется в вертикальном положении, тем самым снижается вероятность деформировать изделия.

Во избежание появления царапин и вмятин на поверхности, старайтесь не бросать листы и не перетаскивать их волоком.

Листы рекомендуется укладывать на плоскую поверхность. Если Вы убираете листы на длительный срок, то под них необходимо подложить ровные брусья.

Если нет возможности хранить металлочерепицу в помещении, то необходимо организовать этот процесс снаружи: уложите пачки под наклоном так, чтоб при осадках вода не задерживалась на листах, а стекала с них; накройте листы водонепроницаемым материалом.

Работать необходимо в перчатках, без спешки, которая может привести к серьезным травмам и порче материала.

Ни в коем случае нельзя стоять под листами во время их подъема и перед крепежом. Рекомендуется использовать страховочный канат при работе на кровле.

По кровле необходимо передвигаться в обуви на плоской мягкой подошве. Желательно, чтоб подошва была ровной, иначе в нее могут забиться мелкие камни и другой мусор, что в процессе работы может привести к повреждению кровельного покрыт ия.

Поднимать металлочерепицу рекомендуется краном или манипулятором на поддоне, чтобы избежать растяжки металла и его повреждения.

Следите за тем, чтобы угол подъема металлочерепицы соответствовал углу ската.

Если же Вы планируете поднимать и монтировать листы собственными силами, то Вам потребуется больше времени и усилий. Прежде всего, Вам будет необходимо привлечь к работам как минимум двух работников. Чтобы не допустить деформации и перегиба листа, они должны его транспортировать строго в вертикальном положении.

Категорически запрещается тащить металлочерепицу волоком и бросать ее.

Для того, чтобы поднять листы металлочерепицы на дом, установите специальные лаги. Для этого возьмите широкие доски, их длина должна быть немного больше высоты стен дома. Установите доски к основанию крыши под наклоном. Листы уложите на лаги и при помощи охватывающих веревок подтяните их на крышу. Проследите за тем, чтобы внизу находился человек, который сможет проконтролировать весь процесс поднятия металлочерепицы на кровлю, в т.ч. правильность размещения листов на лагах, чтобы при необходимости поправить их и подтолкнуть.

Если Вы планируете осуществлять подъем листов без лаг, то соорудите строительные леса или помосты.

Передавать и принимать листы необходимо строго в вертикальном положении.

Мы не рекомендуем Вам проводить монтажные работы в плохую погоду и при сильном ветре. Существует риск получения травм и падения листа металлочерепицы, что, соответственно, приведет к его повреждению.

Резка листов металлочерепицы

Для резки кровельных листов обычно используют:

· электрические высечные ножницы по металлу,

·ручные ножницы по металлу,

·дисковую электропилу (требуется специальный отрезной диск из твердого сплава с обратным углом и мелким шагом),

Преимущественно рекомендуем Вам использовать ручные ножницы по металлу и электрические высечные ножницы по металлу. В отличие от других инструментов они не сжигают полимерное покрытие, препятствуя образованию коррозии.

Категорически запрещается использовать болгарку, т.к. при нагревании листа разрушается оцинкованный слой, а летящие горячие металлические стружки повреждают поверхность листа.

Источник: https://stroika-i-remont.info/novosti/krovlya-metallocherepica-tehnologiya-montazha-sekrety-uspeshnogo-montazha-metallocherepicy

Монтаж металлочерепицы на металлический каркас. Выполнение монтажа металлочерепицы на металлический каркас

Металлочерепица как кровельный материал обрела популярность благодаря надежности, эстетичности. Дома с металлочерепичными кровлями – словно кукольные домики. Они выгодно отличаются от соседних под более простыми материалами. От правильного обустройства всего многослойного кровельного пирога зависят качество, надежность, долговечность такого типа кровли. Для монтажа металлочерепицы на металлический каркас существуют строгие правила, и связаны они с особенностями этого материала:

строгая ориентация элементов кровли;
различная жесткость разных участков кровельного материала;
строго определенное место крепления листа черепицы к обрешетке;
зависимость шага обрешетки от продольного профиля кровельного материала;
скрупулезный подбор крепежных деталей.

Изначально кажется, что монтаж металлочерепичной крыши – довольно сложная задача. Главное – следовать основным правилам монтажа.

Металлочерепица имеет волнообразную форму. У разных производителей длина волны может существенно отличаться. Вместе с тем наиболее прочное место листа черепицы находится в самой нижней точке волны (перед началом следующей). Именно это место должно быть выбрано для крепления черепицы к элементам обрешетки. Отсюда вывод: шаг обрешетки необходимо рассчитать, отталкиваясь от размеров кровельной металлочерепицы, длины волны.

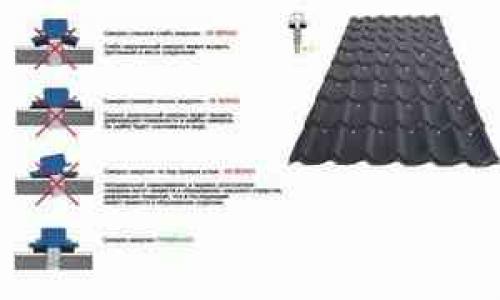

Для крепления элементов кровли к обрешетке используют оцинкованные саморезы из легированной стали. Подойдут также нержавеющие саморезы (имеющие порошковую окраску). Крепежи, менее подвергающиеся коррозии, способствуют продлению срока службы кровли и помогают забыть на какое-то время о необходимости производить ее капитальный ремонт. Надежность крепления обеспечит использование около 8 саморезов на 1 м².

Для облегчения процесса завинчивания саморезов применяют шуруповерт. Не будет лишней предварительная разметка мест крепления – работать станет легче, а результат – точнее, если место завинчивания саморезов накернить.

Важно помнить: нижний ряд листов кровли подвергается наибольшей нагрузке. Именно поэтому надо производить крепление нижних листов в каждую волну. В местах нахлестов закрепление листов производится через волну.
